科陆电子DDS720单相电子式电能表使用说明书
DDSY单相电子式预付费电能表使用说明书
. ... . DDSY型电子式IC卡预付费单相电能表使用说明书1.概述DDSY型电子式IC卡预付费单相电能表，简称IC卡电能表，用于计量额定频率为50Hz 的交流单相有功电能，实现先付费后用电的管理功能。
该产品采用先进的微电子技术进行数据采集、处理及保存。
其性能指标符合GB/T17215-2002 和GB/T18460.3-2001标准。
具有体积小、重量轻、可靠性高、防窃电等特点。
2.工作原理电能表由两个主要部分进行功能组成：一是电能计量部分，二是微处理器控制部分；电能计量部分使用分流器倍增电流，产生表示用电多少的脉冲序列，送至微处理器进行电能计量；微处理器实现各种控制功能并通过电卡接口与电能卡（IC卡）传递数据。
3.规格（见表1）规格型号准确度等级额定电压（V）标准电流（A）DDSY 1.0级220/1105(20)10（40）2.0级4.技术指标24．1仪表常数1600imp/kW.h4．2基本误差(见表)4．3起动电能表在额定电压,额定频率及功率因数为1.0 的条件下,当负载电流为0.4%(1.0级),0.5%(2.0级)时。
电能表应能连续计量电能。
4．4潜动当施加115%额定电压，电流回路断开时，不产生多于一个电能脉冲。
4．5电气参数正常工作电压：0.9～1.1额定电压极限工作电压:0.8～1.15额定电压绝缘电压:≥2000VAC功率消耗：≤2W和10VA4．6适用条件正常工作温度：-10℃～+45℃极限工作温度：-25℃～+55℃存储和运输温度：-25℃～+70℃年平均温度：≤75%一年中的30天（以自然方式扩散）温度可达95%其余时间有时可达85%34．7机械参数外型尺寸：175mm×117mm×68mm重量：约0.75Kg5.安装和接线5．1安装电能表应安装在室内使用,安装电能表的底板应放在坚固耐火的墙上,建议安装在高度为1.8米左右。
电能表外形如下图1：5．2接线电能表应按照接线端盒上的接线图进行接线，最好用铜线或铜接线头引入，见下图：6．测试方法本电能表配有光电耦合测试输出端口，位于接线端子处，如中＋、－指示处，接线方式如上图。
DDSY单相电子式预付费电能表使用说明书
. . DDSY型电子式IC卡预付费单相电能表使用说明书1.概述DDSY型电子式IC卡预付费单相电能表，简称IC卡电能表，用于计量额定频率为50Hz 的交流单相有功电能，实现先付费后用电的管理功能。
该产品采用先进的微电子技术进行数据采集、处理及保存。
其性能指标符合GB/T17215-2002 和GB/T18460.3-2001标准。
具有体积小、重量轻、可靠性高、防窃电等特点。
2.工作原理电能表由两个主要部分进行功能组成：一是电能计量部分，二是微处理器控制部分；电能计量部分使用分流器倍增电流，产生表示用电多少的脉冲序列，送至微处理器进行电能计量；微处理器实现各种控制功能并通过电卡接口与电能卡（IC卡）传递数据。
3.规格（见表1）规格型号准确度等级额定电压（V）标准电流（A）DDSY 1.0级220/1105(20)10（40）2.0级4.技术指标4．1仪表常数1600imp/kW.h4．2基本误差(见表)4．3起动电能表在额定电压,额定频率及功率因数为1.0 的条件下,当负载电流为0.4%(1.0级),0.5%(2.0级)时。
电能表应能连续计量电能。
4．4潜动当施加115%额定电压，电流回路断开时，不产生多于一个电能脉冲。
4．5电气参数正常工作电压：0.9～1.1额定电压极限工作电压:0.8～1.15额定电压绝缘电压:≥2000VAC功率消耗：≤2W和10VA4．6适用条件正常工作温度：-10℃～+45℃极限工作温度：-25℃～+55℃存储和运输温度：-25℃～+70℃年平均温度：≤75%一年中的30天（以自然方式扩散）温度可达95%其余时间有时可达85%4．7机械参数外型尺寸：175mm×117mm×68mm重量：约0.75Kg5.安装和接线5．1安装电能表应安装在室内使用,安装电能表的底板应放在坚固耐火的墙上,建议安装在高度为1.8米左右。
电能表外形如下图1：5．2接线电能表应按照接线端盒上的接线图进行接线，最好用铜线或铜接线头引入，见下图：6．测试方法本电能表配有光电耦合测试输出端口，位于接线端子处，如中＋、－指示处，接线方式如上图。
三相电子式多功能表说明书
5电流
6相位角
0
0
0 A相
1 B相
2 C相
7功率因数
0
0
0 A相
1 B相
2 C相
3总
8其他变量
0
0
0频率
1当前有功需量
2当前无功需量
3前次需量周期结束时间
4当前费率号
9谐波含量
0 UA
1 UB
2 UC
3 IA
4 IB
5 IC
0
0失真度
1 1次含量
2 2次含量
3 3次含量
4 4次含量
5 5次含量
2.5
本电表能测量各相电压、电流、有功功率、无功功率、相角差、功率因数，总有功功率、无功功率和功率因数，电网频率。频率的分辨率为0.001Hz，电压、电流、有功功率的准确度为0.2级（0.5级、1级等），无功功率的准确度为0.5级（1级、2级等）。
2.6
失压记录：三相中任一相或两相失压电能表均正常工作并分相记录累计失压时间，同时记录每相最近10次失压发生时刻、结束时间，失压期间电量（正向有功电量、反向有功电量、正向无功电量、反向无功电量），平均电压、电流时间乘积(I×t)。失压的电压和电流判断阀值可设置。对于三相三线电能表，B相失压是指B相电压线开路，可在电能表液晶上直接显示失压情况，并且显示失压相别。
2.11
当负荷超过设定值时，电能表判定为超负荷，电能表可声光报警，也可通过继电器输出控制信号。
2.12
可测量三相电压、三相电流波形失真度及32次以内谐波分量。
2.13
电表记录当月电压超上限和超下限时间及总运行时间，并计算出当月电压合格率。
2.14 U
可计量U2×T、I2×T，以便于用户对变压器损耗进行计量考核。
DDSY单相电子式预付费电能表使用说明书
DDSY 型电子式IC卡预付费单相电能表使用说明书DDSY使用说明书浙江1.概述DDSY型电子式IC卡预付费单相电能表，简称IC卡电能表，用于计量额定频率为50Hz的交流单相有功电能，实现先付费后用电的管理功能。
该产品采用先进的微电子技术进行数据采集、处理及保存。
其性能指标符合GB/T17215-2002 和GB/T18460.3-2001 标准。
具有体积小、重量轻、可靠性高、防窃电等特点。
2.工作原理电能表由两个主要部分进行功能组成：一是电能计量部分，二是微处理器控制部分；电能计量部分使用分流器倍增电流，产生表示用电多少的脉冲序列，送至微处理器进行电能计量；微处理器实现各种控制功能并通过电卡接口与电能卡（IC卡）传递数据。
3.规格（见表1）4.技术指标4. 1 仪表常数1600imp/kW.h4. 2基本误差（见表）4. 3起动电能表在额定电压，额定频率及功率因数为1.0的条件下，当负载电流为0.4%（1.0级）,0.5%（2.0级）时。
电能表应能连续计量电能。
4. 4潜动当施加115%额定电压，电流回路断开时，不产生多于一个电能脉冲。
4 . 5电气参数正常工作电压：0.9〜1.1额定电压极限工作电压:0.8~ 1.15额定电压绝缘电压:＞2000VAC功率消耗：＜2W和10VA4 . 6适用条件正常工作温度：-10 C〜+45 C极限工作温度：-25 C〜+55 C存储和运输温度：-25 C〜+70 C年平均温度：＜75%一年中的30天（以白然方式扩散）温度可达95%其余时间有时可达85%外型尺寸：175mm xi17mm >68mm重量:约0.75Kg 5.安装和接线电能表应安装在室内使用，安装电能表的底板应放在坚固耐火的墙上，建议安装在周度为1.8米左右。
电能表外形如下图1 :5. 2接线电能表应按照接线端盒上的接线图进行接线，最好用铜线或铜接线头引入, 见下图:c 二一、1 2 3) (4 5 61 2 [3 [4相线——T T--------------零线--------------------- 一注：⑤为脉冲输出端+⑥为脉冲地端6.测试方法本电能表配有光电耦合测试输出端口，位于接线端子处，如中 +、 -指示处，接线方式如上图。
单相智能电能表说明书（1）

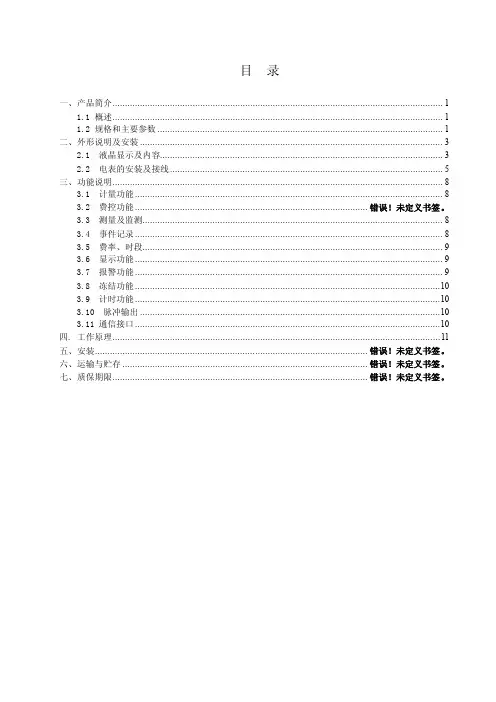

目录一、产品简介 (1)1.1 概述 (1)1.2 规格和主要参数 (1)二、外形说明及安装 (3)2.1 液晶显示及内容 (3)2.2 电表的安装及接线 (5)三、功能说明 (8)3.1 计量功能 (8)3.2 费控功能 ............................................................................................. 错误！未定义书签。
3.3 测量及监测 (8)3.4 事件记录 (8)3.5 费率、时段 (9)3.6 显示功能 (9)3.7 报警功能 (9)3.8 冻结功能 (10)3.9 计时功能 (10)3.10 脉冲输出 (10)3.11 通信接口 (10)四. 工作原理 (11)五、安装............................................................................................................. 错误！未定义书签。
六、运输与贮存 .................................................................................................. 错误！未定义书签。
七、质保期限...................................................................................................... 错误！未定义书签。
单相智能电能表使用说明书一、产品简介1.1 概述单相智能电能表是本公司研制生产的新一代电能计量产品。
本产品采用专用大规模集成电路和SMT生产工艺，具有电能计量、数据处理、实时监测、自动控制、信息交互等功能。
本产品完全符合以下标准要求：GB/T 15284-2002 《多费率电能表特殊要求》GB/T 17215.323-2008 《交流电测量设备特殊要求-第23部分静止式无功电能表（2级和3级）》GB/T 17215.321-2008 《交流电测量设备特殊要求-第21部分静止式有功电能表（1级和2级）》GB/T 17215.211-2006 《交流电测量设备通用要求试验和试验条件-第11部分：测量设备》GB 4208-2008 《外壳防护等级（IP代码）》GB/T 15464-1995 《仪器仪表包装通用技术条件》JJG 596-1999 《电子式电能表》DL/T 614-2007 《多功能电能表》DL/T 645-2007 《多功能电能表通信协议》DL/T 830-2002 《静止式单相交流有功电能表使用导则》DL/T 698-1999 《低压电力用户集中抄表系统技术条件》Q/GDW 205-2008 《电能计量器具条码》Q/GDW 206-2008 《电能表抽样技术规范》Q/GDW 355-2009 《单相智能电能表型式规范》Q/GDW 354-2009 《智能电能表功能规范》Q/GDW 365-2009 《智能电能表信息交换安全认证技术规范》1.2 规格和主要参数1.2.3 最大电流：不小于4倍参比电流。
DSSD718、719、720三相电子式多功能表说明书
DSSD/DTSD 三相电子式多功能电能表使用说明书(第三版)粤制00000346号718 719 720深圳市科陆电子科技股份有限公司二零零四年二月目录1 综合介绍 (1)1.1 概述 (1)1.2 工作原理简述 (1)1.3 技术参数 (2)1.3.1 主要技术参数 (2)1.3.2 日历时钟 (2)1.3.3 光耦脉冲输出 (2)1.3.4 其它数据 (3)2 基本功能 (3)2.1 电能计量 (3)2.2 最大需量测量 (3)2.3 费率和时段 (3)2.4 按月统计电量 (4)2.5 实时量测量 (4)2.6 监控记录 (4)2.7 停电抄表 (4)2.8 负荷曲线 (4)2.9 电量冻结 (5)2.10 通信接口 (5)2.11 负荷监控 (5)2.12 谐波分析（选用） (5)2.13 电压合格率（选用） (5)2.14 U2×T、I2×T（选用） (5)2.15 脉冲输出 (5)2.16 继电器输出 (5)2.17 声光报警 (6)3 液晶显示代码和符号说明 (6)3.1 显示界面 (6)3.2 显示代码 (6)3.3 代码编码实例 (12)4 电能表外形图 (12)5 电能表的安装与接线 (12)6 使用方法 (18)6.1 调整 (18)6.2 校验 (18)6.3 电表显示 (18)6.3.1 循环显示 (18)6.3.2 按钮切换显示 (18)6.3.3 设定参数显示 (19)6.3.4 故障及告警显示 (19)6.4 最大需量和电量结算 (19)6.5 电表编程 (20)6.6 电池更换 (20)7 注意事项 (20)1 综合介绍1.1 概述DSSD/DTSD 718(719/720)三相三线/三相四线电子式多功能电能表是深圳市科陆电子科技股份有限公司研制生产的新一代智能型高科技电能计量产品。
它以本公司专利技术为基础，采用当今最新集成电路技术，运用先进的软件算法，根据电能表有关国际(IEC)标准和我国电力行业标准DL/T614-1997《多功能电能表》、DL/T645-1997《多功能电能表通信规约》等设计制造。
单相电子式电能表说明书资料
单相电子式电能表使用说明书1 概述 (2)2 工作原理 (2)3 规格 (2)4 技术指标 (2)5 安装、接线及测试 (4)6 功能及操作 (6)7 运输与储存 (8)8 保证期限 (8)9 注意事项 (8)附录 (10)1 概述单相电子式电能表计量额定频率为50Hz的交流单相有功电能。
本产品采用国际先进的专用超大规模集成电路及SMT工艺制造，关键元器件均采用国际知名品牌的低功耗、长寿命器件，整机设计采用了多种抗干扰技术，提高了产品的的可靠性和使用寿命，数据显示采用大屏幕中文液晶，便于抄表。
本产品可以直接准确计量正反向有功电量，并依据相应的费率设置进行多费率计量，可存储上12个结算日总电能和各费率的电能数据。
具有事件记录功能。
支持2个年时区、2个日时段表、8个日时段、4种费率。
同时还具有红外和RS485通讯功能，可实现远程抄表，通讯规约遵循DL/T645-2007。
其性能指标符合GB/T 17215.321-2008 和GB/T18460.3-2001 标准。
2 工作原理图1工作原理框图34 技术指标4.1 额定频率 50Hz4.3 起动在功率因数为 1.0和电流为0.4% l b 下，电能表能起动并连续记录。
4.4 潜动当电能表施加参比电压的115%而电流线路无电流时，电能表测试输 出不会产生多于一个的脉冲。
绝缘电压：A 2000VAC 功率消耗：W 1.5W 和10VA4.6 气候条件 4.7.14.7.2湿度范围年平均湿度：W 75%一年中的30天（以自然方式扩散）湿度可达 95%，其余时间有时 可达85%。
4.5 电气参数 正常工作电压 扩展工作电压 极限工作电压0.9 Un 〜1.1U n 0.8 Un 〜1.15 Un0.0Un 1.154.7机械参数外型尺寸：160mm （高度）x 112 mm （宽度）x 58mm （厚度）净重：约0.6Kg5 安装、接线及测试电能表在出厂前经检验合格，并加铅封，即可安装使用。
DT(S)SD718、719、720三相电子式多功能电能表使用说明书
础，采用当今最新集成电路技术，运用先进的软件算法，根据电能表有关国际(IEC)标准和
我国电力行业标准 DL/T614-2007、DL/T645-2007 等设计制造。它集各种计量、监控、报警、
显示、通讯功能于一身，能计量组合有功、正反向有功、组合无功 1、组合无功 2、四象限
无功总电量及分时电量；能计量正反向有功、组合无功 1、组合无功 2、四象限无功总最大
3 液晶显示说明 3.1 显示界面 3.2 显示状态
三相电子式多功能电能表
1 1 1 2
3 3 3 4 4 4 4 4 5 5 5 5 5 5 6 6 6
6 6 9
I
深圳市科陆电子科技股份有限公司
3.3 显示按键操作说明
4 安装与接线 4.1 外观尺寸 4.2 安装尺寸 4.3 端子接线图
5 其它使用说明 5.1 电表编程 5.2 停电抄表电池 5.3 电表检验
三相电子式多功能电能表
24 25 25 26 30 31 33 34
III
深圳市科陆电子科技股份有限公司
三相电子式多功能电能表
1 SSD718、719、720 三相四线/三相三线电子式多功能电能表是深圳市科陆电子
科技股份有限公司研制生产的新一代智能型高科技电能计量产品。它以本公司专利技术为基
-25～60℃
-40～70℃
年平均＜75%
30 天（一年内这些天是以自然分布） 95%
在其它天偶然出现 85%
额定电压 ±30%
50Hz/60Hz ≥5×104h
15 年
1.3.2 时钟准确度 日计时误差≤0.5s/d
1.3.3 实时时钟电池 标称电压：3.6V 标称容量：≥1.20Ah 工作温度范围：-60℃～+85℃ 停电后数据保存时间：≥15 年
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、概述
DDS720 系列单相电子式电能表是新一代产品，适用于低压电力用户集中抄表系统，实现单个居民用户的用电计量及RS485集中抄表。
本产品性能指标符合《GB/T 17215-2002 1级和2级静止式交流有功电能表》和《DL/T645-1997多功能电能表通信规约》
等标准的要求。
业务咨询电话：0731-
2、工作原理简述
本产品采用专用的电能计量芯片实现单相交流有功电能的准确计量，微处理器实时采集电能脉冲并保存到非易失性存储器中，同时具有防止相线短接窃电的功能，电能数据可以通过RS485口向上级设备传输以实现集中抄表，其原理框图如下：
数据储存计度器
工
作RS485 通信
微处理器
电
报警指示
源
电能计量
3、功能及特点
3.1采用低功耗高性能的微处理器，整表外围元器件少，结
-1 -
构简单，能长期安全可靠地运行。
3.2有功电能计量准确，长期工作不需调校。
3.3字轮式计度器显示当前总有功电能。
3.4具有RS485通信口,可实现远程集中抄表。
3.5具有防止相线短接窃电的功能。
4、技术参数
4.1 型号规格
4 . 2 主要技术参数
- 2 -
5、功能说明
5.1显示方式
● 字轮式计度器显示
● 显示当前总电量，五位整数和一位小数。
● 当相线短接窃电时，异常指示灯点亮。
5.2电能计量
● 具有双回路电能计量功能 ， 以防止窃电。
● 反向电能计入当前总有功电能。
5.3通信及设置
可通过 RS485 通信口对电能表进行抄读当前电量数据、表号和脉冲常数。
通信地址与电能表铭牌上的电表编号低12 位号码相同，电表支持缩位寻址，AAH为通配符。
电表在出厂之前已设置好相关参数，并对电量数据进行
低度初始化设置。
6、安装与使用
6.1 本产品在出厂前已经检验合格，并加铅封，用户可直接安装使用。
电能表应安装在室内或室外表箱內并在环境温度
为-25℃～+55℃、年平均相对湿度小于等于85%的条件下使用。
安装表的底板应放在坚固耐火的墙上，建议安装高度为1.8 米左右。
电能表应该按照接线盒上的接线图进行接线，
最好用铜接线头接入。
- 3 -
单相电子式防窃电电能表使用说明书6.2 外形示意图和安装尺寸图
- 4 -
单相电子式防窃电电能表使用说明书6.3 端子接线图
5
注：电能脉冲输出端口为光耦隔离无源输出。
7、运输与储存
7.1 电能表运输和拆封不应受到剧烈冲击，应符合
《GB/T15464-1995仪器仪表包装通用技术条件》的有关规定，并避免摔掷、雨淋、强烈热辐射和腐蚀物的浸蚀。
7.2 电能表应保存在原包装内，保存的环境温度为-40℃～+70℃，相对湿度不超过 85%，空气中无腐蚀性气体。
7.3 电能表在仓库里保存时，应放在台架上，叠放高度不应超过10层。
拆箱后，单只包装的电能表叠放高度不应超过
10 只。
8、保证期限
本产品自售出日起十八个月内，在用户遵守本说明书规定的要求，并在制造厂商铅封完整的条件下，发现电能表不符合相关技术条件所规定的要求时，我们给予免费维修或更
换。
- 5 -。
