AutoCAD教程：曲线弹簧的画法

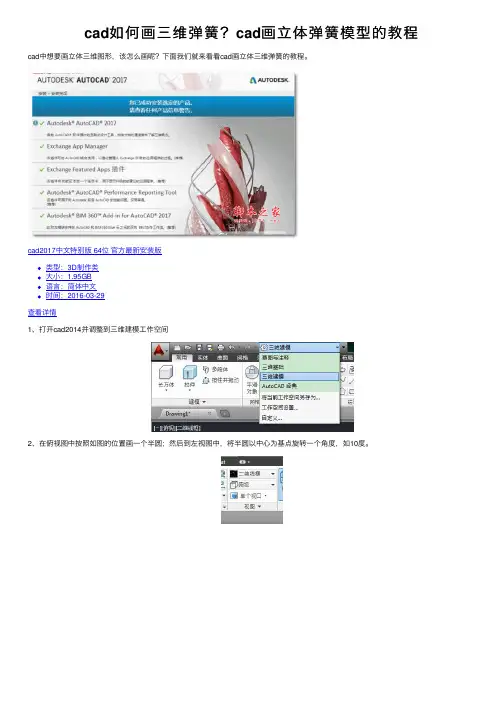

cad如何画三维弹簧？cad画立体弹簧模型的教程
cad如何画三维弹簧？cad画⽴体弹簧模型的教程cad中想要画⽴体三维图形，该怎么画呢？下⾯我们就来看看cad画⽴体三维弹簧的教程。
cad2017中⽂特别版 64位官⽅最新安装版
类型：3D制作类
⼤⼩：1.95GB
语⾔：简体中⽂
时间：2016-03-29
查看详情
1、打开cad2014并调整到三维建模⼯作空间
2、在俯视图中按照如图的位置画⼀个半圆；然后到左视图中，将半圆以中⼼为基点旋转⼀个⾓度，如10度。
3、回到俯视图中；在相同的圆⼼处做⼀个圆形，然后将与半圆重合的那半个圆修剪掉。
这样再回到等轴测视图中可以看⼤如图的两个半圆；⽤移动命令，将两个半圆拼接到⼀起；
圆的端点朝向。
5、分别对两个⼩圆执⾏扫掠，扫掠路径分别沿着两个半圆。
簧的增长，以此类推，复制次数根据需要确定。
以上就是cad画⽴体弹簧模型的教程，希望⼤家喜欢，请继续关注。
CAD中绘制扭转和螺旋曲线的技巧
CAD中绘制扭转和螺旋曲线的技巧在CAD软件中，绘制扭转和螺旋曲线是常见的需求，可以用于绘制各种螺旋线、弹簧、螺旋桨等。
下面介绍一些绘制扭转和螺旋曲线的技巧。
1. 绘制扭转曲线首先，打开CAD软件，选择一个画布进行绘制。
假设我们要绘制一个右手螺旋曲线。
首先，绘制一个平面上的曲线，可以是一条直线或一个弧线。
这将成为我们扭转曲线的轴线。
接下来，选择“旋转”工具，在弹出的对话框中选择轴线作为旋转轴。
然后，选择要旋转的对象，即刚才绘制的直线或弧线。
设置旋转角度，即进行螺旋旋转的角度。
如果想要绘制完整的扭转曲线，通常选择360度。
点击确定后，即可得到一个扭转曲线。
根据需要，可以修改扭转曲线的参数，如升高、减小扭转的角度等。
2. 绘制螺旋曲线与扭转曲线类似，绘制螺旋曲线也需要先绘制一个轴线。
选择“旋转”工具，并选择轴线作为旋转轴。
然后，选择一个点作为旋转中心。
在对话框中设置相关参数，如旋转角度、螺旋的升高、旋转方向等。
点击确定后，即可得到一个螺旋曲线。
可以根据需要进行调整，如修改螺旋的尺寸、密度等。
3. 使用附加工具除了基本的旋转工具外，CAD软件还提供了一些附加的工具，可以更加方便地绘制扭转和螺旋曲线。
一种常用的附加工具是“螺旋线”工具。
选择该工具后，在绘图区域点击两个点，即可绘制出一条基础螺旋线。
然后，通过修改参数，如角度、升高、起始半径等，来调整螺旋线的形状和尺寸。
另一种常用的附加工具是“样条曲线”工具。
选择该工具后，在绘图区域点击多个点，即可绘制出一条样条曲线。
可以通过调整各个点的位置和控制点来改变曲线的形状。
4. 注意事项在绘制扭转和螺旋曲线时，有几个注意事项需要注意。
首先，注意选择正确的绘制工具。
CAD软件通常提供了多种绘制扭转和螺旋曲线的工具，根据需要选择合适的工具进行绘制。
其次，要注意参数的设置。
通过修改参数，可以调整扭转和螺旋曲线的形状和尺寸，所以在绘制之前要明确需要的参数数值。
最后，可以根据实际需求进行调整和修改。
参数化绘制弹簧的新工具——浩辰CAD软件
参数化绘制弹簧的新工具CAD软件
我们的生活中弹簧是无处不在的，在机械中更是必不可少的部分，那么如何绘制复杂多样的弹簧也就成了设计师们关注的问题。
我们知道弹簧的绘制既可以用专业的三维软件绘制例如pro/e ug,但也可以使用二维的cad来绘制,但大家在使用普通cad绘制弹簧时都可以发现，这个过程并不简单，它需要设计师丰富熟练细致的技能做准备。
普通cad绘制弹簧主要有以下几个步骤：
1、将视图切换到东南轴测图应为对于三维弹簧的建立，我们切换视图才能方便我们绘制和查看。
2、使用cad的三维建模功能cad软件自带的三维建模功能也能够绘制一部分三维实体，例如我现在选择圆环体，根据软件提示，我们输入圆环体的内外直径即可绘制出来，如图一。
图一
3、对圆环进行旋转和其它操作当我们绘制了圆环后，设置好用户坐标系，并完成旋转等其它操作。
通过以上操作，大家会想下有没有更简单的绘制方法呢，现在给大家介绍一下浩辰机械中的机械设计功能。
浩辰机械对弹簧的绘制步骤如下：
1、选择弹簧设计的样式软件提供三大类用途的弹簧，我们只要选择自己需要的那个就可以了，如图二所示。
图二
2、选择弹簧的参数确定型号在生成的对话框中我们选择弹簧合理的数据用于确定弹簧的型号，在确定弹簧圈数后，就可以进入下一步操作了，如图三所示。
图三
3、选择弹簧的工作属性在对话框中我们可以确定弹簧的长度、高度和类型这样选择后，就可将弹簧绘制出来了，如图四所示。
图四
总之，浩辰机械能在二维中以更简单的参数化形式绘制出来，而且浩辰机械还提供了多种标准件的绘制功能，所以也欢迎大家试用！。
CAD绘制三维环形弹簧
AutoCAD2010绘制三维弹簧一、环形弹簧 例1：1、在西南等轴测界面，点击半径圆按钮 → 绘制半径R30圆，点击直线按钮 → 绘制8mm 线段，如图1。
2、点击扫掠按钮 → 扫掠对象线段 → 输入扭曲t → 回车 → 输入扭曲值 4320 → 回车 → 选择路径圆，生成图形，如图2。
说明：数值4320是指直线段绕圆扭曲旋转12圈，每一圈360度。
图1 图23、点击分解按钮 → 选择对象扭曲形状 → 回车，生成螺旋线，如图3。
4、点击半径圆按钮 → 绘制半径R2小圆，如图4。
图3 图45、点击扫掠按钮 → 选择对象小圆 → 回车 → 选路径螺旋线，生成三维环形弹簧，绘制完成，如图5。
图52、点击扫掠按钮 → 扫掠对象线段 → 输入扭曲t → 回车 → 输入扭曲值 7200 → 回车 → 选择路径圆，生成图形，如图2。
说明：数值7200是指直线段绕圆扭曲旋转20圈，每一圈360度。
图1 图23、点击分解按钮 → 选择对象扭曲形状 → 回车，生成螺旋线，如图3。
4、点击半径圆按钮 → 绘制半径R1.5小圆，如图4。
图3 图45、点击扫掠按钮 → 选择对象小圆 → 回车 → 选路径螺旋线，生成三维环形弹簧，绘制完成，如图5。
图52、点击扫掠按钮 → 扫掠对象线段 → 输入扭曲t → 回车 → 输入扭曲值 7200 → 回车 → 选择路径圆，生成图形，如图2。
说明：数值7200是指直线段绕圆扭曲旋转20圈，每一圈360度。
图1 图23、点击分解按钮 → 选择对象扭曲形状 → 回车，生成螺旋线，如图3。
4、点击半径圆按钮 → 绘制半径R1小圆两个，如图4。
图3 图45、点击扫掠按钮 → 选择对象小圆 → 回车 → 选择路径螺旋线，生成三维双环形弹簧，绘制完成，如图5。
图5说明：例3中实际上有三条螺旋线，选择两条路径螺旋线或一条均可。
2、点击扫掠按钮 → 扫掠对象线段 → 回车 → 选择路径圆，生成圆曲面图形，如图2。
用AutoCAD画弹簧
用Auto CAD画弹簧描述：第一步图片：描述：第二步图片：描述：第三步图片：描述：第四步图片：描述：第五步图片：描述：第六步图片：描述：最终效果图片：昨天登陆上论坛,看到许多朋友在问如何用cad画弹簧今天做一个简单的教程,供大家参考.第一次做啊.不对的地方请大家指点啊!!!准备,开始啦!第一步:先用三维多段线做出路径具体做法可参考下面的步骤:(图在前面啦)命令: 3dpoly指定多段线的起点: 0,0,0指定直线的端点或[放弃(U)]: 300,0,0指定直线的端点或[放弃(U)]: 300,300,0指定直线的端点或[闭合(C)/放弃(U)]: 0,300,0指定直线的端点或[闭合(C)/放弃(U)]: 0,0,50指定直线的端点或[闭合(C)/放弃(U)]: 300,0,50指定直线的端点或[闭合(C)/放弃(U)]: 300,300,50 指定直线的端点或[闭合(C)/放弃(U)]: 0,300,50指定直线的端点或[闭合(C)/放弃(U)]: 0,0,100指定直线的端点或[闭合(C)/放弃(U)]: 300,0,100指定直线的端点或[闭合(C)/放弃(U)]: 300,300,100 指定直线的端点或[闭合(C)/放弃(U)]: 0,300,100指定直线的端点或[闭合(C)/放弃(U)]: 0,0,150指定直线的端点或[闭合(C)/放弃(U)]: 300,0,150指定直线的端点或[闭合(C)/放弃(U)]: 300,300,150 指定直线的端点或[闭合(C)/放弃(U)]: 0,300,150指定直线的端点或[闭合(C)/放弃(U)]: 0,0,200指定直线的端点或[闭合(C)/放弃(U)]: 300,0,200指定直线的端点或[闭合(C)/放弃(U)]: 300,300,200 指定直线的端点或[闭合(C)/放弃(U)]: 0,300,200指定直线的端点或[闭合(C)/放弃(U)]: 0,0,250指定直线的端点或[闭合(C)/放弃(U)]: 300,0,250指定直线的端点或[闭合(C)/放弃(U)]: 300,300,250 指定直线的端点或[闭合(C)/放弃(U)]: 0,300,250指定直线的端点或[闭合(C)/放弃(U)]: 0,0,300指定直线的端点或[闭合(C)/放弃(U)]: 300,0,300指定直线的端点或[闭合(C)/放弃(U)]: 300,300,300 指定直线的端点或[闭合(C)/放弃(U)]: 0,300,300指定直线的端点或[闭合(C)/放弃(U)]: 0,0,350指定直线的端点或[闭合(C)/放弃(U)]: 300,0,350指定直线的端点或[闭合(C)/放弃(U)]: 300,300,350 指定直线的端点或[闭合(C)/放弃(U)]: 0,300,350指定直线的端点或[闭合(C)/放弃(U)]: 0,0,400指定直线的端点或[闭合(C)/放弃(U)]: 300,0,400指定直线的端点或[闭合(C)/放弃(U)]: 300,300,400 指定直线的端点或[闭合(C)/放弃(U)]: 0,300,400指定直线的端点或[闭合(C)/放弃(U)]: 0,0,450指定直线的端点或[闭合(C)/放弃(U)]: 300,0,450指定直线的端点或[闭合(C)/放弃(U)]: 300,300,450 指定直线的端点或[闭合(C)/放弃(U)]: 0,300,450指定直线的端点或[闭合(C)/放弃(U)]: 0,0,500指定直线的端点或[闭合(C)/放弃(U)]: 300,0,500指定直线的端点或[闭合(C)/放弃(U)]: 300,300,500 指定直线的端点或[闭合(C)/放弃(U)]:第二步:便用编辑多段线命令将其转换为样条曲线具体做法可参考下面的步骤:(图在前面啦)命令:命令: _pedit 选择多段线或[多条(M)]:输入选项[闭合(C)/编辑顶点(E)/样条曲线(S)/非曲线化(D)/放弃(U)]: s输入选项[闭合(C)/编辑顶点(E)/样条曲线(S)/非曲线化(D)/放弃(U)]:第三步:用修剪命令修剪一下多余的部分具体做法可参考下面的步骤:(图在前面啦)命令: _trim视图与UCS 不平行。
AutoCAD2019机械绘图教程课件模块3-1-6绘制弹簧
图3-57 尺寸标注
图3-52 绘制中心线
图3-53 绘制两端弹簧簧丝截面轮廓
2.零件绘制 （4）使用“复制”命令，在弹簧的左、右两端各复制3组间距为4mm的圆， 如图3-54所示。 （5）使用“直线”命令，绘制弹簧丝轮廓线；利用“复制”命令，复制出其 余各组弹簧丝的轮廓；修剪弹簧丝截面轮廓线，如图3-55所示。
图3-54 复制簧丝截面轮廓
图3-55 绘制弹簧轮廓
2.零件绘制 （6）使用“图案填充”命令，完成弹簧丝截面轮廓的填充，如图3-56所示。
图3-56 填充弹簧丝截面
3.尺寸标注 （1）打开“标注样式管 理器”对话框，将“机械 制图”标注样式中“主单 位”选项的“测量单位比 例”的“比例因子”设置 为“1”。 （2）选择“尺寸”图层 ； 在“默认”选项卡的“注 释”面板中选择“机械制 图”标注样式，如图3-57 所示。
1.零件分析Biblioteka 弹簧常采用剖视图的方式表达，以主视图为主，如图3-51所示。
图3-51 YA1×10×40弹簧
2.零件绘制
（1）加载“A4样板”图形文件。 （2）使用“直线”命令，绘制尺寸为10mm×40mm的矩形，再绘制1条长 度为46mm的水平中心线，如图3-52所示。 （3）选择“粗实线”图层 ，使用“圆”命令，在矩形框的左端绘制2组间距 2mm的Ø1mm圆，右端绘制1组Ø1mm的圆，如图3-53所示。
Get清风CAD弹簧万能画法
CAD弹簧万能画法环形弹簧及弧线弹簧的几种画法图A 环形弹簧图B 弧线弹簧环形弹簧〔图A〕做法1一、在俯视图画一圆与一线段〔见图一〕。
图1二、用扫掠命令，扫掠对象选短线段，再输入扭曲〔T)的数值5400〔5400度也就是15圈〕，最后扫掠路径选圆，结果见图二。
图2三、用分解命令把图形分解，结果见图三。
图3四、获得螺旋线后，再画一小圆，再次用扫掠命令，见图四。
图4五、扫掠对象选小圆，扫掠路径选螺旋线，结果见图五。
图5六、视觉样式选真实〔见图六〕。
图6七、改变颜色，做法1完成。
图7环形弹簧做法2八、也画一圆与一线段，不过线段是垂直于X、Y平面的〔见图八〕。
图8九、用扫掠命令，扫掠对象选短线段，扫掠路径选圆，结果见图九。
图9十、双击柱形曲面，弹出对象特性面板，见图十。
图10十一、在对象特性面板沿路径扭曲右边的空格中填入数值5400，生成结果见图十一。
十二、用分解命令把图形分解，结果见图十二，生成两螺旋线。
图12十三、删除其中一个环形螺旋线，结果见图十三。
图13十四、画一小圆，用扫略命令，扫掠对象选小圆，扫掠路径选环形螺旋线，见图十四。
图14十五、改变颜色，做法2完成。
图15弧线弹簧的做法十六、画弧形与线段A，线段A的延长线经过邻近圆弧的圆心，见图十六。
图16十七、用扫掠命令，扫掠对象选短线段，输入扭曲〔T)的数值5400〔5400度也就是15圈〕，再输入比例〔S)的数值2，扫掠路径选弧形线，生成结果见图十七。
图17十八、屡次用分解命令把图形分解，结果见图十八。
图18十九、在渐缩弧形螺旋线画一小圆并复制几个，见图十九。
图19二十、用扫掠命令，结果见图二十。
图20二一、视觉样式选真实〔见图二一〕。
图21二二、改变颜色，再并集，弧线弹簧的做法完成，用环形弹簧做法2的方法也可以做本实例，有兴趣的朋友可以试做，再见。
弹簧的简化画法 -回复
弹簧的简化画法-回复弹簧是一种常见的机械元件，其形状复杂，往往需要用到专业的机械绘图工具来画出。
然而，对于一些简单的弹簧形状，我们可以利用一些简化画法来快速地绘制出来。
在本文中，我将一步一步回答“弹簧的简化画法”这个主题，以帮助读者了解如何绘制简单的弹簧形状。
第一步：确定基本形状在开始绘制弹簧之前，我们需要确定弹簧的基本形状。
一般来说，弹簧可以视为一个螺旋形状，其外形类似于一串紧密相连的圆环。
因此，在绘制弹簧时，我们可以以连续的圆环为基本单位来进行绘制。
第二步：绘制圆环首先，我们可以用一只圆规绘制出外径为D的圆。
第三步：绘制圆环然后，我们可以再次使用圆规，在该圆的内侧绘制出一个内径为d的小圆。
第四步：连接圆环接下来，我们使用一条曲线将外径为D的圆和内径为d的小圆连接起来。
这条曲线可以是一条螺旋线，也可以是一条自由曲线，具体取决于所绘制的弹簧形状。
第五步：绘制其他圆环接下来，我们继续使用相同的方法，在弹簧的其他位置绘制出更多的圆环。
可以根据弹簧的实际情况确定需要绘制的圆环数量和位置。
第六步：填充细节在绘制出基本的弹簧形状之后，我们可以进一步填充细节，使其更加真实和逼真。
例如，我们可以添加一些阴影效果，以增加弹簧的立体感。
我们还可以绘制弹簧两端的连接部分，以使其更接近真实的形式。
第七步：细化绘制在实际绘制过程中，我们还可以根据需要进行细化。
例如，我们可以给弹簧添加一些纹理效果，使其更加逼真。
我们还可以调整各个圆环之间的间距和相互连接的方式，以使整个弹簧形状更加平滑和自然。
通过以上步骤，我们可以使用简化画法快速地画出一个简单的弹簧形状。
当然，根据实际需求，我们还可以进一步进行完善和细化。
例如，对于更复杂的弹簧形状，我们可能需要引入更多的绘图工具和技巧来绘制出更精确的形状。
尽管弹簧的形状复杂，但通过使用简化画法，我们可以快速地绘制出一个基本的弹簧形状。
这种简化画法不仅适用于绘制弹簧，在其他机械元件的绘制中也可以广泛应用。
