T T L与C M O S高低电平区别比较一．T T LT T L集成电路的主要型式为晶体管－晶体管逻辑门（t r a n s i s t o r-t r a n s i s t o r l o g i c g a t e），TT L大部分都采用5V电源。
1.输出高电平U o h和输出低电平U o lU o h≥2.4V,U o l≤0.4V2.输入高电平和输入低电平U i h≥2.0V，U i l≤0.8V二．C M O SC M O S电路是电压控制器件，输入电阻极大，对于干扰信号十分敏感，因此不用的输入端不应开路，接到地或者电源上。
C M OS电路的优点是噪声容限较宽，静态功耗很小。
1.输出高电平U o h和输出低电平U o lU o h≈V C C，U o l≈G N D2.输入高电平U o h和输入低电平U o lU i h≥0.7V C C,U i l≤0.2V C C（V C C为电源电压，G N D为地）从上面可以看出:在同样5V电源电压情况下，C O M S电路可以直接驱动T T L，因为C M O S的输出高电平大于 2.0V,输出低电平小于0.8V；而T T L电路则不能直接驱动C M O S电路，T T L的输出高电平为大于 2.4V，如果落在 2.4V～3.5V之间，则C M O S电路就不能检测到高电平，低电平小于0.4V满足要求，所以在T T L电路驱动C O M S电路时需要加上拉电阻。
如果出现不同电压电源的情况，也可以通过上面的方法进行判断。
如果电路中出现3.3V的C O M S电路去驱动5V C M O S电路的情况，如 3.3V单片机去驱动74H C,这种情况有以下几种方法解决，最简单的就是直接将74H C换成74H C T（74系列的输入输出在下面有介绍）的芯片，因为 3.3V C M O S可以直接驱动5V的T T L电路；或者加电压转换芯片；还有就是把单片机的I/O口设为开漏，然后加上拉电阻到5V，这种情况下得根据实际情况调整电阻的大小，以保证信号的上升沿时间。
TTL电平、CMOS电平和EIA电平的一些总结
TTL电平、CMOS电平和EIA电平的一些总结
手机串口一般是CMOS电平，当把android手机当做开发板上的一个器件(比如利用android系统自带的GPRS模块，wifi模块，语音视频模块等等)看待时，常常会涉及到自己重写底层协议和驱动的情况，同时也会涉及到不同开发板不同电平之间的转换。
最近在做一个利用android手机收发数据的实验，其中就涉及到了EIA电平和TTL电平的转换，TTL电平和CMOS电平的转换。
现简要的总结下常用的TTL电平，CMOS电平和EIA电平，以及一些与上述电平有关集成逻辑电路和rs232串口的一些基本知识：
一、集成逻辑电路的分类:
按电路组成的结构来分，可将数字电路分为分立元件电路和集成电路两类。
集成电路具有体积小、成本低、可靠性高等优点。
按制造工艺的不同，集成逻辑门可分为双极型逻辑门和单极型逻辑门两大类。
TTL(晶体管-晶体管逻辑)属于双极型逻辑门，速度快、抗干扰能力和带负载能力强。
功耗较大，集成度较低，不适合做成大规模集成电路，主要有
54/74系列标准TTL、高速型TTL(H-TTL)、低功耗型TTL(L-TTL)、肖特基型TTL(S-TTL)、低功耗肖特基型TTL(LS-TTL)五个系列。
TTL与CMOS高低电平区别比较
T T L与C M O S高低电平区别比较一．T T LT T L集成电路的主要型式为晶体管－晶体管逻辑门（t r a n s i s t o r-t r a n s i s t o r l o g i c g a t e），T T L大部分都采用5V电源。
1.输出高电平U o h和输出低电平U o lU o h≥2.4V,U o l≤0.4V2.输入高电平和输入低电平U i h≥2.0V，U i l≤0.8V二．C M O SC M O S电路是电压控制器件，输入电阻极大，对于干扰信号十分敏感，因此不用的输入端不应开路，接到地或者电源上。
C M O S电路的优点是噪声容限较宽，静态功耗很小。
1.输出高电平U o h和输出低电平U o lU o h≈V C C，U o l≈G N D2.输入高电平U o h和输入低电平U o lU i h≥0.7V C C,U i l≤0.2V C C（V C C为电源电压，G N D为地）从上面可以看出:在同样5V电源电压情况下，C O M S电路可以直接驱动T T L，因为C M O S的输出高电平大于2.0V,输出低电平小于0.8V；而T T L电路则不能直接驱动C M O S电路，T T L的输出高电平为大于2.4V，如果落在2.4V～3.5V之间，则C M O S电路就不能检测到高电平，低电平小于0.4V满足要求，所以在T T L电路驱动C O M S电路时需要加上拉电阻。
如果出现不同电压电源的情况，也可以通过上面的方法进行判断。
如果电路中出现3.3V的C O M S电路去驱动5V C M O S电路的情况，如3.3V单片机去驱动74H C,这种情况有以下几种方法解决，最简单的就是直接将74H C换成74H C T（74系列的输入输出在下面有介绍）的芯片，因为3.3V C M O S可以直接驱动5V的T T L电路；或者加电压转换芯片；还有就是把单片机的I/O口设为开漏，然后加上拉电阻到5V，这种情况下得根据实际情况调整电阻的大小，以保证信号的上升沿时间。
TTL电平和CMOS电平区别和比较
一．TTLTTL集成电路的主要型式为晶体管－晶体管逻辑门〔transistor-transistorlogicgate〕，TTL大局部都采用5V电源。
1.输出高电平Uoh和输出低电平UolUoh≥2.4V，Uol≤0.4V2.输入高电平和输入低电平Uih≥2.0V，Uil≤0.8V二．CMOSCMOS电路是电压控制器件，输入电阻极大，对于干扰信号十分敏感，因此不用的输入端不应开路，接到地或者电源上。
CMOS电路的优点是噪声容限较宽，静态功耗很小。
1.输出高电平Uoh和输出低电平UolUoh≈VCC，Uol≈GND2.输入高电平Uoh和输入低电平UolUih≥0.7*VCC，Uil≤0.2VCC〔VCC为电源电压，GND为地〕从上面可以看出:在同样5V电源电压情况下，COMS电路可以直接驱动TTL，因为CMOS的输出高电平大于2.0V,输出低电平小于0.8V；而TTL电路那么不能直接驱动CMOS电路，TTL的输出高电平为大于2.4V，如果落在2.4V～3.5V之间，那么CMOS电路就不能检测到高电平，低电平小于0.4V 满足要求，所以在TTL电路驱动COMS电路时需要加上拉电阻。
如果出现不同电压电源的情况，也可以通过上面的方法进展判断。
如果电路中出现3.3V的COMS电路去驱动5VCMOS电路的情况，如3.3V单片机去驱动74HC,这种情况有以下几种方法解决，最简单的就是直接将74HC换成74HCT〔74系列的输入输出在下面有介绍〕的芯片，因为3.3VCMOS可以直接驱动5V的TTL电路；或者加电压转换芯片；还有就是把单片机的I/O口设为开漏，然后加上拉电阻到5V，这种情况下得根据实际情况调整电阻的大小，以保证信号的上升沿时间。
三．74系列简介74系列可以说是我们平时接触的最多的芯片，74系列中分为很多种，而我们平时用得最多的应该是以下几种：74LS，74HC，74HCT这三种，这三种系列在电平方面的区别如下：TTL和CMOS电平1、TTL电平(什么是TTL电平)：输出高电平>2.4V,输出低电平<0.4V。
TTL电平和CMOS电平的区别
TTL电平和CMOS电平的区别！（转贴）TTL电平信号被利用的最多是因为通常数据表示采用二进制规定，+5V等价于逻辑"1"，0V等价于逻辑"0"，这被称做TTL（晶体管-晶体管逻辑电平）信号系统，这是计算机处理器控制的设备内部各部分之间通信的标准技术。
TTL 电平信号对于计算机处理器控制的设备内部的数据传输是很理想的，首先计算机处理器控制的设备内部的数据传输对于电源的要求不高以及热损耗也较低，另外TTL电平信号直接与集成电路连接而不需要价格昂贵的线路驱动器以及接收器电路；再者，计算机处理器控制的设备内部的数据传输是在高速下进行的，而TTL接口的操作恰能满足这个要求。
TTL型通信大多数情况下，是采用并行数据传输方式，而并行数据传输对于超过10英尺的距离就不适合了。
这是由于可靠性和成本两面的原因。
因为在并行接口中存在着偏相和不对称的问题，这些问题对可靠性均有影响；另外对于并行数据传输，电缆以及连接器的费用比起串行通信方式来也要高一些。
6 c4 p; z2 k' r3 D$ f& L什么是TTL电平，什么是CMOS电平，他们的区别(一)TTL高电平3.6~5V，低电平0V~2.4V ' w6 n- P7 `( L6 ECMOS电平Vcc可达到12V PCB设计论坛，PCB layout设计，高速PCB设计，高速SI仿真设计4 K, M" v1 {! i- B% A9 F% y" lCMOS电路输出高电平约为0.9Vcc，而输出低电平约为EDA365高速PCB论坛$ K3Y* O# j3 |0.1Vcc。
CMOS电路不使用的输入端不能悬空，会造成逻辑混乱。
TTL电路不使用的输入端悬空为高电平PCB设计论坛，PCB layout设计，高速PCB设计，高速SI仿真设计& k, H; f' e0 e8 b1 a! l+ I$ J另外，CMOS集成电路电源电压可以在较大范围内变化，因而对电源的要求不像TTL集成电路那样严格。

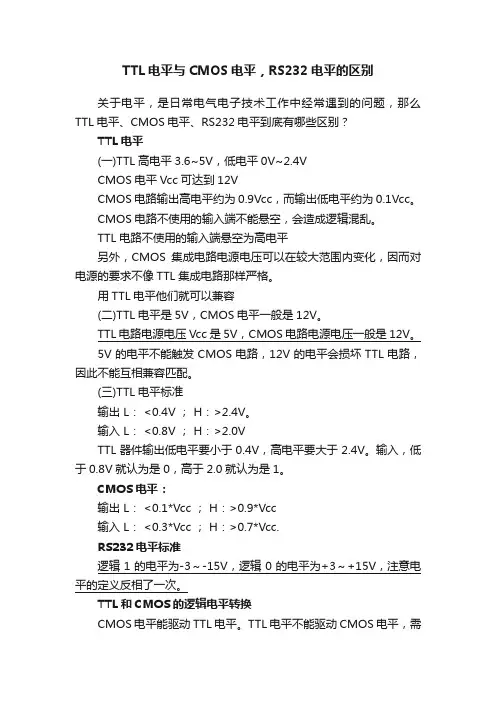

TTL电平与CMOS电平，RS232电平的区别
TTL电平与CMOS电平，RS232电平的区别关于电平，是日常电气电子技术工作中经常遇到的问题，那么TTL电平、CMOS电平、RS232电平到底有哪些区别？TTL电平(一)TTL高电平3.6~5V，低电平0V~2.4VCMOS电平Vcc可达到12VCMOS电路输出高电平约为0.9Vcc，而输出低电平约为0.1Vcc。
CMOS电路不使用的输入端不能悬空，会造成逻辑混乱。
TTL电路不使用的输入端悬空为高电平另外，CMOS集成电路电源电压可以在较大范围内变化，因而对电源的要求不像TTL集成电路那样严格。
用TTL电平他们就可以兼容(二)TTL电平是5V，CMOS电平一般是12V。
TTL电路电源电压Vcc是5V，CMOS电路电源电压一般是12V。
5V的电平不能触发CMOS电路，12V的电平会损坏TTL电路，因此不能互相兼容匹配。
(三)TTL电平标准输出 L： <0.4V ； H：>2.4V。
输入 L： <0.8V ； H：>2.0VTTL器件输出低电平要小于0.4V，高电平要大于2.4V。
输入，低于0.8V就认为是0，高于2.0就认为是1。
CMOS电平：输出 L： <0.1*Vcc ； H：>0.9*Vcc输入 L： <0.3*Vcc ； H：>0.7*Vcc.RS232电平标准逻辑1的电平为-3～-15V，逻辑0的电平为+3～+15V，注意电平的定义反相了一次。
TTL和CMOS的逻辑电平转换CMOS电平能驱动TTL电平。
TTL电平不能驱动CMOS电平，需加上拉电阻。
#自动化#plc#电气。
CMOS和TTL电路的区别
CMOS和TTL电路的区别CMOS是场效应管构成，TTL为双极晶体管构成S的逻辑电平范围比较大（5～15V），TTL只能在5V下工作3.CMOS的高低电平之间相差比较大、抗干扰性强，TTL则相差小，抗干扰能力差4.CMOS功耗很小，TTL功耗较大（1～5mA/门）5.CMOS的工作频率较TTL略低，但是高速CMOS速度与TTL差不多相当。
1,TTL电平：输出高电平>2.4V,输出低电平<0.4V。
在室温下，一般输出高电平是3.5V，输出低电平是0.2V。
最小输入高电平和低电平：输入高电平>=2.0V，输入低电平<=0.8V，噪声容限是0.4V。
2，CMOS电平：1逻辑电平电压接近于电源电压，0逻辑电平接近于0V。
而且具有很宽的噪声容限。
3，电平转换电路：因为TTL和COMS的高低电平的值不一样（ttl 5v<＝＝>cmos 3.3v），所以互相连接时需要电平的转换：就是用两个电阻对电平分压，没有什么高深的东西。
哈哈4，驱动门电路OC门，即集电极开路门电路，OD门，即漏极开路门电路，必须外界上拉电阻和电源才能将开关电平作为高低电平用。
否则它一般只作为开关大电压和大电流负载，所以又叫做驱动门电路。
5，TTL和COMS电路比较：1）TTL电路是电流控制器件，而coms电路是电压控制器件。
2）TTL电路的速度快，传输延迟时间短(5-10ns)，但是功耗大。
COMS电路的速度慢，传输延迟时间长(25-50ns),但功耗低。
COMS电路本身的功耗与输入信号的脉冲频率有关，频率越高，芯片集越热，这是正常现象。
3）COMS电路的锁定效应：COMS电路由于输入太大的电流，内部的电流急剧增大，除非切断电源，电流一直在增大。
这种效应就是锁定效应。
当产生锁定效应时，COMS的内部电流能达到40mA以上，很容易烧毁芯片。
防御措施：1）在输入端和输出端加钳位电路，使输入和输出不超过不超过规定电压。
TTL电平和CMOS电平总结
TTL电平和CMOS电平总结TTL电平是一种基于双极型晶体管的数字电平标准。
它使用NPN和PNP型晶体管作为信号的放大和开关元件。
TTL电平标准定义了电压范围，表示逻辑低电平（0）和逻辑高电平（1）。
通常情况下，TTL逻辑低电平的范围为0V至0.8V，逻辑高电平的范围为2.2V至5V。
TTL电平的特点包括：1.高噪声抗干扰能力：由于TTL电路中采用了差分信号传输原理，使得TTL电平对噪声和干扰的抗干扰能力较强，适用于工业控制等环境噪声较大的场合。
2.低功耗：TTL电路采用双极型晶体管，功耗相对较低，适用于需要长时间运行的场合。
3.低输入输出阻抗：TTL电路的输入输出阻抗较低，使得信号传输速度较快，适用于需要高速传输的场合。
4.灵敏度高：TTL电路的输入灵敏度较高，可以读取较低的输入电压信号，适用于处理较小的信号。
然而，TTL电平也存在一些不足之处，如功耗较高、不适用于低电压供电等。
CMOS电平是一种使用CMOS晶体管构成的数字电平标准。
CMOS电平使用PMOS和NMOS晶体管作为信号的放大和开关元件。
CMOS电平标准也定义了逻辑低电平（0）和逻辑高电平（1）的电压范围。
通常情况下，CMOS逻辑低电平的范围为0V至0.3V，逻辑高电平的范围为0.7V至VCC（供电电压）。
CMOS电平的特点包括：1.低功耗：CMOS电路以其低功耗而闻名。
由于CMOS晶体管在不同的状态下只消耗微小的电流，适用于需要长时间运行和低功耗的电子设备。
2.高噪声抗干扰能力：CMOS电路抗噪声和抗干扰能力较强，适用于高精度和高灵敏度的应用。
3.高输入输出阻抗：CMOS电路的输入输出阻抗较高，使得它对电压和电流的源和负载较为适应。
4.宽电源电压范围：CMOS电路的供电电压范围较宽，可以适应不同的供电电压要求。
然而，与TTL电平相比，CMOS电平的传输速度较慢，灵敏度略低。
总的来说，TTL和CMOS电平各有优势，应根据具体的应用场景和需求来选择。
