一种波导缝隙馈电的圆极化微带天线杨国伟张厚王剑（空军工程大学导弹学院，陕西三原，713800）摘要：本文设计了一种利用波导缝隙对微带天线直接激励的馈电结构，结合十字缝隙耦合实现了微带天线的圆极化。
该结构与传统结构相比具有结构简单、制造方便的特点。
由于是波导直接激励，避免了传统微带阵列天线由馈电网络引起的衰减。
并且，由于波导本身的宽频带特性，消除了由于馈电网络引起的天线带宽窄的现象。
关键词：波导微带天线圆极化中图分类号：TN823The Circle-polarized Microstrip Antenna feeding with WaveguideSlotYANG Guo-wei , ZHANG Hou, WANG Jian(The missile institute, air force engineering university, Sanyuan, Shanxi 713800, China) Abstract:A microstrip-antenna feeding structure used waveguide slot is designed in this article, and the cross aperture coupling is used to realize the circle-polarized. This feeding structure is simpleness、convenience compared to the traditional structure. The antenna is feed by the waveguide directly and the loss begot by the feeding network which is used by traditional antenna array is reduced, and the narrowband characteristic of feeding network is avoided because of the waveguide broadband characteristic.Key words:Waveguide Microstrip-antenna Circle-polarized1 引言随着通信技术的飞速发展，对天线的要求也越来越高。
一种微带线馈电的宽带圆极化微带天线的设计
一种微带线馈电的宽带圆极化微带天线的设计引言在通信领域中，天线是不可或缺的一个设备，而微带天线因其结构简单、成本低廉、易于集成等优点，已经成为了现代通信领域中应用广泛的一种天线。
在微波领域中，圆极化天线通常被用来避免天线之间的互干扰和提高通信质量。
然而，许多微带圆极化天线的带宽是有限的，这使得这些圆极化天线的通信传输性能大大受到限制。
因此，本文提出了一种微带线馈电的宽带圆极化微带天线的设计方案，旨在解决微带圆极化天线带宽狭窄的问题。
设计原理本设计方案采用了一种微带线馈电的宽带圆极化微带天线。
其中，天线由一个正方形微带辐射片和一个环形贴片构成。
其工作原理基于微带线馈电的正方形微带辐射片，是以TM模式的耦合方式进行馈电的。
正方形微带辐射片的一边通过一条微带线馈电导线与馈电点相连，另一边则用接地板连接。
环形贴片作为一个反射器，通过正方形微带辐射片的边缘和接地板之间的短接实现电路的反射。
设计步骤1.计算天线的工作频率和所需圆极化方式。
根据这些参数确定天线的尺寸和形状。
2.设计并确定微带线馈电导线和连接设备的点。
3.添加环形贴片，并在模拟软件中进行必要的优化，以提高天线的性能。
4.按照所需的角度选择天线的旋转方向，并调整微带线馈电导线与天线的尺寸，以实现所需的圆极化方向。
仿真结果为了验证设计的性能，我们使用了一款天线仿真软件进行模拟实验。
仿真过程中，我们使用S参数和体表波图形来评估天线的性能。
以下是一些关键指标的仿真结果：•工作频率：4.4GHz•带宽：360~630MHz，VSWR小于2•圆极化方向：左旋•Gain：6.5dB•Axial Ratio: 1.1dB结论本文提出的一种微带线馈电的宽带圆极化微带天线设计方案，能够在4.4GHz 的频率范围内实现左旋或右旋的圆极化方式。
其带宽可达到360~630MHz，在这个带宽范围内可以实现VSWR小于2的传输性能。
此外，天线具有高增益和低轴比等优点。
因此，这种设计方案具有较好的前景和实际应用价值。
一种新型宽带圆极化微带天线的设计_田印炯

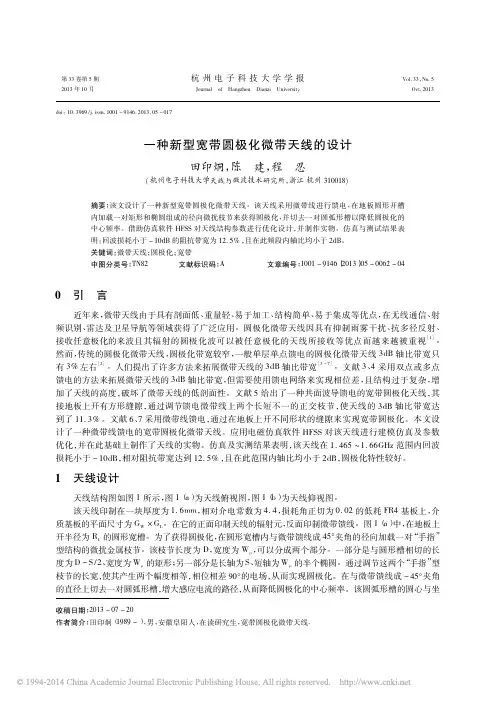

第33卷第5期杭州电子科技大学学报Vol．33，No．5 2013年10月Journal of Hangzhou Dianzi University Oct．2013 doi：10．3969/j．issn．1001－9146．2013．05－017一种新型宽带圆极化微带天线的设计田印炯，陈建，程忍(杭州电子科技大学天线与微波技术研究所，浙江杭州310018)摘要：该文设计了一种新型宽带圆极化微带天线。
该天线采用微带线进行馈电，在地板圆形开槽内加载一对矩形和椭圆组成的径向微扰枝节来获得圆极化，并切去一对圆弧形槽以降低圆极化的中心频率。
借助仿真软件HFSS对天线结构参数进行优化设计，并制作实物。
仿真与测试结果表明：回波损耗小于－10dB的阻抗带宽为12．5%，且在此频段内轴比均小于2dB。
关键词：微带天线；圆极化；宽带中图分类号：TN82文献标识码：A文章编号：1001－9146（2013）05－0062－040引言近年来，微带天线由于具有剖面低、重量轻、易于加工、结构简单、易于集成等优点，在无线通信、射频识别、雷达及卫星导航等领域获得了广泛应用。
圆极化微带天线因具有抑制雨雾干扰、抗多径反射、接收任意极化的来波且其辐射的圆极化波可以被任意极化的天线所接收等优点而越来越被重视［1］。
然而，传统的圆极化微带天线，圆极化带宽较窄，一般单层单点馈电的圆极化微带天线3dB轴比带宽只有3%左右［2］。
人们提出了许多方法来拓展微带天线的3dB轴比带宽［3－7］。
文献3、4采用双点或多点馈电的方法来拓展微带天线的3dB轴比带宽，但需要使用馈电网络来实现相位差，且结构过于复杂，增加了天线的高度，破坏了微带天线的低剖面性。
文献5给出了一种共面波导馈电的宽带圆极化天线，其接地板上开有方形缝隙，通过调节馈电微带线上两个长短不一的正交枝节，使天线的3dB轴比带宽达到了11．3%。
文献6、7采用微带线馈电，通过在地板上开不同形状的缝隙来实现宽带圆极化。
