华为 GPON OLT 专线业务配置
华为GPON数据规划与业务配置
• GEM Port
•GEM Port •GEM Port
•GEM Port
•P
•G •M •A
•GEM Port
•C
•O
••2N •T-CONT •U •O
••3N •T-CONT
•O •GEM Port
•GEM Port
•D
•B
•A
•N •GEM Port
•U
•ONUID
•T-CONT ID
•PortID
务时OLT和ONU的配置流程。
Page 2
华为GPON数据规划与业务配置
学习目标
学习完此课程，您将会： 了解GPON FTTH的应用场景 了解GPON FTTH的数据规划 了解GPON Triple play业务的配置流程
PPT文档演模板
Page 3
华为GPON数据规划与业务配置
PPT文档演模板
> Number of POTS ports<0-16> [0]:2
> Number of FE ports<0-32> [0]:4
•如果我不知道正 确的能力集模板
怎么办？！
> Number of GE ports<0-8> [0]: > TDM port type<1-E1,2-T1> [1]: > TDM service type<1-TDMoGEM> [1]: > Number of TDM ports<0-8> [0]: > Number of MOCA ports<0-8> [0]: > Number of CATV ANI ports<0-2> [0]: > Number of CATV UNI ports<0-16> [0]: > Mapping mode<1-VLANID, 2-802_1pPRI, 3-
华为OLT下互通光猫专线做法
OLT上做法：1、添加光猫（ONT设备）：光猫通过自动工单（AD专线）增加或手工增加（FTTX专线）手工增加时使用互通光猫的LINEPROFILE-ID和SRVPROFILE-ID模板，并添加3998业务流service-port vlan 3998 gpon 0/14/6 ont 3 gemport 1 multi-service user-vlan 3998 tag-transform translate inbound traffic-table index 7 outbound traffic-table index 72、添加专线业务流：service-port vlan 1538 gpon 0/14/6 ont 3 gemport 2 multi-service user-vlan 7 tag-transform translate inbound traffic-table index 9 outbound traffic-table index 9 或service-port vlan 1538 gpon 0/14/6 ont 3 gemport 4 multi-service user-vlan 9 tag-transform translate inbound traffic-table index 9 outbound traffic-table index 9或service-port 78 vlan 1878 port 0/1/7 ont 0 gemport 2 multi-service user-vlan 7tag-transform translate-and-add inner-vlan 475 inner-priority 0 inboundtraffic-table index 7 outbound traffic-table index 7(拨号宽带适用于体彩、福彩类专线)RMS上做法：1、添加光猫（ONT设备）：光猫通过自动工单（AD专线）创建或手工创建（FTTX专线）手工创建：在分组管理里点击新建终端，填写OUI值和终端序列号点击确定2、添加专线业务数据并下发：通过自动工单（AD专线）创建的：在业务管理里点击用户唯一标识-业务管理（蓝色字体）--选择WBAND或IPTV，VLAN值填写7或9，X-CU-LanInterface填写NEthernetInterfaceConfig.1（LAN1口）或NEthernetInterfaceConfig.2（LAN2口），宽带模式选桥接—确定手工创建的终端（FTTX专线）：在业务管理里点击开通新用户—用户基本信息里—终端分类选标准型e8-B网关，上行方式选GPON，业务设置*--使用设备填写用户唯一标识（OUI值+SN），选择WBAND或IPTV，VLAN值填写7或9，X-CU-LanInterface填写NEthernetInterfaceConfig.1（LAN1口）或NEthernetInterfaceConfig.2（LAN2口），宽带模式选桥接—下发工单注意：在RMS上VLAN 值用7时，在OLT上专线业务流里用gemport 2 和user-vlan 7 在RMS上VLAN 值用9时，在OLT上专线业务流里用gemport 4 和user-vlan 9在RMS上用WBAND或IPTV业务都可以下发专线业务光猫在华为OLT上的SN码和RMS上的SN码（设备唯一标识）及厂商标识华为光猫：4857544352EC4B25(HWTC52EC4B25) 00259E中兴光猫：5A544547C740548D(ZTEGC740548D) F8DFA8烽火光猫：46485454CEA853CE(FHTTCEA853CE) 741E93贝尔光猫：414C434CF8984A5B(ALCLF8984A5B) A4C7DE。
华为 GPON OLT 组播业务配置
文档版本 02 (2006-11-19)
华为技术有限公司
i
目录
SmartAX MA5680T 配置指南
23.6.8 设置主动上报间隔.......................................................................................................................23-25 23.6.9 设置 V1 版本生存时间................................................................................................................23-26 23.6.10 设置缺省用户侧 VLAN.............................................................................................................23-28 23.6.11 设置用户预览标识时间.............................................................................................................23-29 23.6.12 打开用户行为上报开关.............................................................................................................23-30 23.7 配置 IGMP Snooping 全局参数...............................
华为OLT配置说明学习资料
10/14/2019 Page No. 07
DBA profile配置
显示所有配置的DBA profile:
MA5600T(config)#display dba-profile all
----------------------------------------------------------------------------
10/14/2019 Page No. 09
线路模板：gpon-lineprofile
1,一个TCONT对应一个GEM配置：
创建gpon-lineprofile ID
MA5600T(config)#ont-lineprofile gpon profile-id 10 profile-name wxf_1
---------------------------------------------
Command of config Mode:
---------------------------------------------
add
Add a DBA profile
delete
Delete a DBA profile
WuXiaofang
System Test Enginner
华为OLT配置业务说明
10/14/2019 Page No. 01
摘要
1,Vlan配置 2,DBA profile 配置 3,线路模板：gpon-lineprofile配置 4,业务模板：ont-srvprofile配置 5,ONT注册 6,流量模板配置 7,service port配置 8,vlan与上联口关联 9,组播配置 10,删除业务
GPON介绍及华为OLT网关注册配置流程
华为OLT网关注册流程2019-9-18 华为OLT网关注册流程GPON介绍蝌蚪成长记目录一、GPON介绍 (2)1.1 GPON简介 (2)1.2 GPON元素介绍 (3)(1)DBA (3)(2)T-CONT (4)(3)GEM port (4)(4)SERVICE-PORT (5)1.3 GPON元素间关系图 (5)1.4. GPON元素绑定关系 (6)二、华为OLT配置流程 (7)2.1. 配置环境 (7)2.2 OLT配置步骤及命令 (8)2.3 实验编址 (9)2.4 实验配置 (9)HW-SW5700交换机 (9)XG-SW交换机 (10)华为MA5800OLT配置流程 (10)一、GPON介绍1.1 GPON简介随着技术的发展，光纤变得“便宜又好用”，因此FTTx(FiberTo The X，光纤接入)作为新一代宽带解决方案被广泛应用，它为用户提供高带宽、全业务的接入平台。
同时，FTTH(FiberTo The Home，光纤到户)更是被称为是最理想的业务透明网络，是接入网发展的最终方式。
那么，FTTx是如何实现的呢？在多种方案中，PON(PassiveOptical Network，无源光纤网络)是最佳选择。
PON是一种应用于接入网，其主要结构如图1所示。
图1 PON结构组成从图1可以看出，PON(PassiveOptical Network)主要由光线路终端OLT(OpticalLine Terminal)、光网络单元ONU(OpticalNetwork Unit)和无源分光器POS(PassiveOptical Splitter)组成。
PON技术从20世纪90年开始发展，ITU从APON开始，经BPON，到现在的GPON；同时，IEEE也在以太网技术上发展了EPON技术。
目前用于宽带接入的PON技术主要有EPON 和GPON，两者采用不同标准。
由于本次使用的是GPON，因此后续内容都是围绕GPON进行说明。
华为 GPON OLT ACL&QoS配置
文档版本 02 (2006-11-19)
华为技术有限公司
i

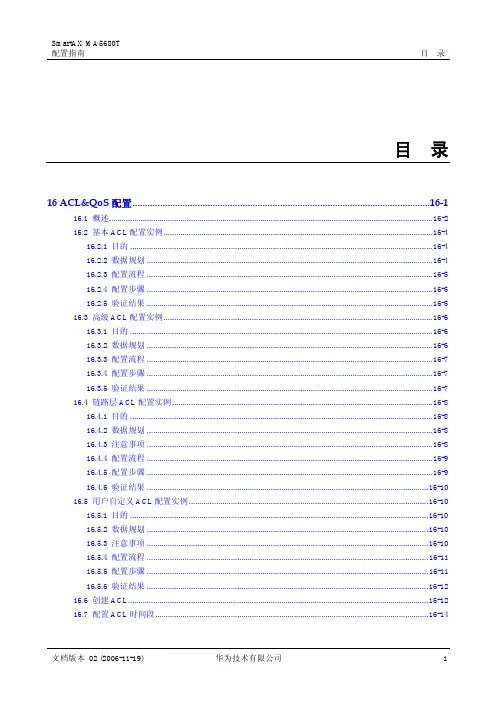

目录
SmartAX MA5680T 配置指南
16.8 设置步长................................................................................................................................................16-15 16.9 创建基本 ACL 子规则..........................................................................................................................16-16 16.10 创建高级 ACL 子规则........................................................................................................................16-18 16.11 创建链路层 ACL 子规则 ....................................................................................................................16-20 16.12 创建用户自定义 ACL 子规则 ............................................................................................................16-22 16.13 激活 ACL.............................................................................................................................................16-24 16.14 对匹配 ACL 的数据包进行流量限制 ................................................................................................16-26 16.15 对匹配 ACL 的数据包进行优先级标记 ............................................................................................16-28 16.16 对匹配 ACL 的数据包进行流镜像 ....................................................................................................16-30 16.17 对匹配 ACL 的数据包进行重定向 ....................................................................................................16-31 16.18 对匹配 ACL 的数据包进行流量统计 ................................................................................................16-32 16.19 配置端口限速......................................................................................................................................16-33
最新华为OLT配置说明
3/8/2019 Page No. 05
DBA profile配置
DBA profile 的几种操作：
MA5600T(config)#dba-profile ? --------------------------------------------Command of config Mode: ---------------------------------------------
华为OLT配置业务说明
WuXiaofang
System Test Enginner
3/8/2019 Page No. 01
摘要
1,Vlan配置 2,DBA profile 配置 3,线路模板：gpon-lineprofile配置 4,业务模板：ont-srvprofile配置 5,ONT注册 6,流量模板配置 7,service port配置 8,vlan与上联口关联 9,组播配置 10,删除业务
DBA profile 创建指令：
MA5600T(config)#dba-profile add profile-id 2 type5 fix 10240 assure 10240 max 1024000
注意：MAX值一定要大于assure值。
3/8/2019 Page No. 07
DBA profile配置
3/8/2019 Page No. 04
Vlan配置
显示所有vlan指令：
MA5600T(config)#display vlan all { <cr>|vlanattr<K>|vlantype<E><mux,standard,smart,super> }: Command:
华为OLTMA5680TGPON开局指导配置指南
华为OLTMA5680TGPON开局指导配置指南1.确认设备连接及环境准备首先，确保MA5680T设备已正确连接到光纤网络，并与主控PC通过网线连接。
确认所连接环境的准备工作已就绪，例如光缆连接稳定、线缆接口无松动、设备通电正常等。
2.打开配置工具使用终端软件如SecureCRT等打开MA5680T设备的配置界面。
输入默认的用户名和密码进行登录，默认用户名为"root"，密码为"admin"。
登录成功后，可以进入设备的操作界面。
3.确认设备信息进入设备操作界面后，通过命令"show version"确认设备的基本信息，包括设备型号、软件版本、设备序列号等。
确保设备信息无误后，可以开始进行后续的配置工作。
4.创建配置模板使用命令"system-view"进入全局配置模式，通过命令"template"创建配置模板。
模板包括用户名、密码、接口设置、业务配置等内容。
可以根据实际需求创建多个不同的配置模板。
5.添加用户及口配置在配置模板中，通过命令"ont-lineprofile gpon profile-id"添加用户配置信息。
其中"profile-id"为用户配置的ID号。
可以配置用户的上下行速率、VLAN ID等参数。
接着，通过命令"ont-srvprofile gponprofile-id vport-mode gemport"配置用户的业务信息。
其中"gemport"为GEM端口的配置信息，包括VLAN的配置、业务的类型、业务的模式等。
6.端口配置通过命令"interface gpon X/X/X"进入Gpon端口的配置模式，通过命令"port hybrid gpon"将端口配置为GPON类型。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SmartAX MA5680T
配置指南目录
目录
22 专线业务配置...........................................................................................................................22-1
22.1 概述..........................................................................................................................................................22-2
22.2 专线业务配置实例..................................................................................................................................22-3
22.2.1 目的................................................................................................................................................22-3
22.2.2 组网图............................................................................................................................................22-3
22.2.3 数据规划........................................................................................................................................22-4
22.2.4 注意事项........................................................................................................................................22-4
22.2.5 配置流程........................................................................................................................................22-5
22.2.6 配置步骤........................................................................................................................................22-5
22.2.7 验证结果........................................................................................................................................22-6
插图目录SmartAX MA5680T
配置指南插图目录
图22-1 专线业务配置实例组网图.................................................................................................................22-3图22-2 专线业务配置实例配置流程图.........................................................................................................22-5
配置指南表格目录
表格目录表22-1 专线业务配置实例数据规划表.........................................................................................................22-4
配置指南22 专线业务配置
22 专线业务配置关于本章
本章描述内容如下表所示。
标题描述
22.1 概述简要介绍专线业务及其在MA5680T中的应用。
22.2 专线业务配置实例以实例方式介绍专线业务的配置过程。
22 专线业务配置SmartAX MA5680T
配置指南
22.1 概述
业务描述
专线业务应用满足了私网VLAN和业务直接透明传输到对端的需求。
业务规格
MA5680T中专线业务是通过QinQ VLAN实现的：
z MA5680T接收到底层带私网VLAN Tag的报文后，在该报文上再打上一层Tag （即QinQ VLAN）。
z在公网中网络设备根据报文的外层VLAN转发该报文。
z报文到达对端MA5680T后，MA5680T剥掉外层VLAN Tag实现私网VLAN和业务直接透明传输到对端的功能。
要正常使用基于QinQ VLAN的应用，需要保证接入侧挂接的ONT支持带VLAN的以太网报
文。
SmartAX MA5680T
配置指南22 专线业务配置
22.2 专线业务配置实例
22.2.1 目的
通过本任务实现专线业务。
22.2.2 组网图
专线业务配置实例组网图如图22-1所示。
图22-1专线业务配置实例组网图
GE 0/19/0
22 专线业务配置SmartAX MA5680T
配置指南
22.2.3 数据规划
专线业务配置实例数据规划如表22-1所示。
表22-1专线业务配置实例数据规划表
配置项数据
VLAN ID：50
上行端口：0/19/0
业务虚端口：0/2/1
用户侧VLAN：10
ONT ID：11
MA5680T_A
GEM Port ID：131
VLAN ID：50
上行端口：0/19/0
业务虚端口：0/2/1
用户侧VLAN：10
ONT ID：11
MA5680T_B
GEM Port ID：130
22.2.4 注意事项
MA5680T支持OMCI配置下发功能。
MA5680T的配置、管理信息可通过OMCI通道
下发到ONT。
若ONT不支持OMCI功能，则需另外对其进行配置。
SmartAX MA5680T
配置指南22 专线业务配置22.2.5 配置流程
专线业务配置实例配置流程如图22-2所示。
图22-2专线业务配置实例配置流程图
22.2.6 配置步骤
z本例中的ONT不支持OMCI功能，本例只介绍MA5680T侧的配置方法，ONT侧的配置请
参见ONT的相关手册。
z MA5680T_A和MA5680T_B配置方法一样，以下仅以MA5680T_A配置为例。
步骤 1创建VLAN。
huawei(config)#vlan50 smart
步骤 2设置VLAN50属性。
huawei(config)#vlan attrib 50 q-in-q
步骤 3加入上行端口。
22 专线业务配置
SmartAX MA5680T
配置指南huawei(config)#port vlan 50 0/19 0
步骤 4增加ONT。
huawei(config)#interface gpon 0/2
huawei(config-if-gpon-0/2)#ont add 1 11 hwhw-33333333 password-auth MA5680T type
OT923G //ONT序列号为hwhw-33333333，类型为OT923G，采用SN+PASSWORD认证方式，密码为MA5680T
每个ONT的序列号是唯一的，对其管理和分配比较复杂。
因此在增加ONT时，建议使用ont
confirm命令确认自动发现的ONT，达到增加ONT的目的。
步骤 5绑定T-CONT模板。
采用默认的T-CONT模板6。
huawei(config-if-gpon-0/2)#tcont bind-profile 1 11 1 profile-id 6
步骤 6配置GEM Port。
采用默认的CAR模板5。
huawei(config-if-gpon-0/2)#gemport add 1 11 1 gemport-id 131 up-car 5 down-car 5 步骤 7加入业务虚端口。
huawei(config-if-gpon-0/2)#quit
huawei(config)#service-port vlan 50 gpon 0/2/1 gemport 131 user-vlan 10 步骤 8保存数据。
huawei(config)#save
----结束
22.2.7 验证结果
配置完成后，企业A的两个办公地点能正常通信。
