同步轮的规格
5M 型同步带轮尺寸表单位：(mm)圆弧齿同步带轮轮齿 Arc tooth Timing tooth直边齿廓尺寸 Dimension of linear type pulley1、同步带轮的型式2、齿型尺寸、公差及技术参数3、各种型号同步带轮齿面宽度尺寸表4、订购须知圆弧齿轮传动类型：1) 圆弧圆柱齿轮分单圆弧齿轮和双圆弧齿轮。
2) 单圆弧齿轮的接触线强度比同等条件下渐开线齿轮高，但弯曲强度比渐开线低。
3) 圆弧齿轮主要采用软齿面或中硬齿面，采用硬齿面时一般用矮形齿。
圆弧齿轮传动设计步骤：1) 简化设计：根据齿轮传动的传动功率、输入转速、传动比等条件，确定中心距、模数等主要参数。
如果中心距、模数已知，可跳过这一步。
2) 几何设计计算：设计和计算齿轮的基本参数，并进行几何尺寸计算。
3) 强度校核：在基本参数确定后，进行精确的齿面接触强度和齿根弯曲强度校核。
4) 如果校核不满足强度要求，可以返回圆弧齿轮传动的特点：1) 圆弧齿轮传动试点啮合传动，值适用于斜齿轮，不能用于直齿轮。
2) 相对曲率半径比渐开线大，接触强度比渐开线高。
3) 对中心距变动的敏感性比渐开线大。
加工时，对切齿深度要求较高，不允许径向变位切削，并严格控制装配误差。
单圆弧齿轮传动小齿轮的凸齿工作齿廓在节圆以外，齿廓圆心在节圆上；大齿轮的凹齿工作齿廓在节圆内﹐齿廓圆心略偏於节圆以外(图2 单圆弧齿轮传动的嚙合情况 )。
由於大齿轮的齿廓圆弧半径p2 略大於小齿轮的齿廓半径p1﹐故当两齿廓转到K 点﹐其公法线通过节点c时﹐齿便接触﹐旋即分离﹐但与它相邻的另一端面的齿廓随即接触﹐即两轮齿K1﹑K'1﹐K2﹑K'2﹑K3﹑K'3 ……各点依次沿嚙合线接触。
因此﹐圆弧齿轮任一端面上凹﹑凸齿廓仅作瞬时嚙合。
一对新圆弧齿轮在理论上是瞬时点嚙合﹐故圆弧齿轮传动又常称为圆弧点嚙合齿轮传动。
轮齿经过磨合后﹐实际上齿廓能沿齿高有相当长的一段线接触。
同步带齿型的区别
同步带圆弧齿同步带梯形齿同步带梯形齿双面同步带圆弧齿双面同步带RPP同步带圆弧同步带双面齿同步带梯形齿同步带同步带聚氨酯同步带同步带配同步轮它是替代传统的三角带配V带轮和链条配链轮传动必然产品，同步带配同步轮传动是齿与齿抱在一起作精密配合，无滑动差距，传动平稳，具有精确的传动比，还能吸震，噪音小，，实现最精准的自动化控制，传动比范围大，可达到1：10，还可实现二级传动，应用灵活，允许线速可达40m/s，5000-1000/min转（个别齿型，如：5GT 8YU），传动动效率高，一般可达98%-99%，传递功率从几瓦到数百千瓦，张紧力小，不需润滑，无污染，更换方便，同时在目前市场PU（聚氨酯）同步带基本国产化后，运用更广泛，特别是在陶瓷和玻璃行业。
方型齿同步带分为：最轻型MXL、超轻型XXL（目前市场还没有广泛用）、特轻型XL、轻型L、重型H、特重型XH、超重型XXH，共七种，这几种是目前市场用的最广泛的。
特殊齿型的同步带又分为：最轻型T2.5、轻型T5、重型T10、最重型T20，现市场上又有AT5，AT10，AT20的，很多工程师又会问这几款跟非AT的区别呀，AT型的齿型跟T 型的差别底部为圆弧齿，而T型为全梯型齿，相对AT的传动会更精密一点，传动间隙小，当然噪音也会小些。
全圆弧齿同步带：HTD3M HTD5M HTD8M HTD14M HTD20M，圆弧齿同步带传动动精度高，噪音小。
半圆弧齿同步带：半圆弧齿同步带又称高扭矩同步带，半圆弧齿同步带是日本三星公司的名词，型号有，S2M、S3M、S4.5M、S5M、S8M、S14M，这种齿型的同步带是高扭矩同步还高精度同步带，当然生产精度也高，价格相对也比较贵。
精确圆弧齿同步带：1.5GT 2GT 3GT 5GT 这几种同步带目前国内生产厂家还是很少，以进口为主，市场也不，一般用于高精传动，进口设备常见，这几种型号为世界第一条橡胶三角皮带生产厂家盖茨（GA TER）厂家生产，此型号皮带一般在自动化控制设备上用。
同步带选型表-基本概念
工业橡胶同步带工业橡胶同步带定义：横截面为矩形或近似为矩形、内表面(或内、外表面)具有等距横向齿的环形传动带。
工业橡胶同步带是以钢丝绳或玻璃纤维为强力层，外覆以聚氨酯或氯丁橡胶的环形带，带的内周制成齿状，使其与齿形带轮啮合。
工业同步带传动时，传动比准确，对轴作用力小，结构紧凑，耐油，耐磨性好，抗老化性能好，一般使用温度-20℃―80℃，v<50m/s，P<300kw,i<10,对于要求同步的传动也可用于低速传动。
工业橡胶同步带传动是由一根内周表面设有等间距齿形的环行带及具有相应吻合的轮所组成。
它综合了带传动、链传动和齿轮传动各自的优点。
转动时，通过带齿与轮的齿槽相啮合来传递动力。
工业橡胶同步带传动具有准确的传动比，无滑差，可获得恒定的速比，传动平稳，能吸振，噪音小，传动比范围大，一般可达1:10。
允许线速度可达50M/S，传递功率从几瓦到百千瓦。
传动效率高，一般可达98%，结构紧凑，适宜于多轴传动，不需润滑，无污染，因此可在不允许有污染和工作环境较为恶劣的场所下正常工作。
传输产品广泛用于纺织、机床、烟草、通讯电缆、轻工、化工、冶金、仪表仪器、食品、矿山、石油、汽车等各行业各种类型的机械传动中。
工业橡胶同步带齿型图工业橡胶同步带有表示方法工业橡胶同步带有那些优势？A、传动准确，工作时无滑动，具有恒定的传动比；B、传动平稳，具有缓冲、减振能力，噪声低；C、传动效率高，可达0.98，节能效果明显；D、维护保养方便，不需润滑，维护费用低；E、速比范围大，一般可达10，线速度可达50m/s，具有较大的功率传递范围，可达几瓦到几百千瓦；F、可用于长距离传动，中心距可达10m以上。
更多同步带选型表点击百度文库文档作者“zuolihong”查看工业橡胶同步带安装使用的注意事项有那些？不得将同步带长期处于不正常的弯曲状态下存放。
1、请保存在阴凉处。
2、安装时请缩短中心距或放松张紧轮，然后复位。
不得强行将同步带从轮的挡边上硬拉拖磨装入。
P5M同步带
P5M同步带是同步带传动系列中应用于比较广泛的一种带型。
P5M同步带主要应用于小封装和高速运转，具有节省空间和高度稳定的的特点。
精密驱动器，如办公室机器和电脑，使用P5M型同步带是理想的解决方案。
P5M同步带设计要点：1、圆弧齿形式。
2、弹性支持和牙齿结合耐用性和重量轻。
3、尼龙面临保护和加强了牙齿表面。
4、提供玻璃钢线长度的稳定性和灵活性。
P5M同步带优势：1、输功率达0.8千瓦，转速高达20000的速度。
2、P5M皮带允许使用小滑轮直径（从6毫米直径）。
3、最大数量的网状牙齿。
4、高度的步进马达使用。
5、精确的定位。
6、非常稳定。
奇龙公司的模具表在不断更新，在此只是提供部分模具表：详情请电话咨询或者与在线客服联系！规格节线长齿数规格节线长齿数180-RPP5M 180.00 36 670-RPP5M 670.00 134 225-RPP5M 225.00 45 675-RPP5M 675.00 135 235-RPP5M 235.00 47 700-RPP5M 700.00 140 245-RPP5M 245.00 49 705-RPP5M 705.00 141 255-RPP5M 255.00 51 710-RPP5M 710.00 142 265-RPP5M 265.00 53 725-RPP5M 725.00 145 270-RPP5M 270.00 54 740-RPP5M 740.00 148 285-RPP5M 285.00 57 755-RPP5M 755.00 151 298-RPP5M 298.00 59.6 780-RPP5M 780.00 156 300-RPP5M 300.00 60 800-RPP5M 800.00 160 305-RPP5M 305.00 61 835-RPP5M 835.00 167 325-RPP5M 325.00 65 850-RPP5M 850.00 170 345-RPP5M 345.00 69 890-RPP5M 890.00 178 350-RPP5M 350.00 70 935-RPP5M 935.00 187 375-RPP5M 375.00 75 940-RPP5M 940.00 188 400-RPP5M 400.00 80 950-RPP5M 950.00 190 420-RPP5M 420.00 84 980-RPP5M 980.00 196 425-RPP5M 425.00 85 1000-RPP5M 1000.00 200 450-RPP5M 450.00 90 1050-RPP5M 1050.00 210 455-RPP5M 455.00 91 1100-RPP5M 1100.00 220 460-RPP5M 460.00 92 1125-RPP5M 1125.00 225 465-RPP5M 465.00 93 1195-RPP5M 1195.00 239 475-RPP5M 475.00 95 1200-RPP5M 1200.00 240 500-RPP5M 500.00 100 1240-RPP5M 1240.00 248 525-RPP5M 525.00 105 1270-RPP5M 1270.00 254 535-RPP5M 535.00 107 1420-RPP5M 1420.00 284 550-RPP5M 550.00 110 1595-RPP5M 1595.00 319 565-RPP5M 565.00 113 1690-RPP5M 1690.00 338 575-RPP5M 575.00 115 1790-RPP5M 1790.00 358 580-RPP5M 580.00 116 1800-RPP5M 1800.00 360 600-RPP5M 600.00 120 1895-RPP5M 1895.00 379 610-RPP5M 610.00 122 2000-RPP5M 2000.00 400 635-RPP5M 635.00 127 2250-RPP5M 2250.00 450 640-RPP5M 640.00 128 3500-RPP5M 3500.00 700。
同步带型号大全，收藏备用
同步带型号大全，收藏备用同步带轮的规格型号比较多，万峰工业皮带为您列举一些规格型号表格同步带是以钢丝绳或玻璃纤维为强力层，外覆以聚氨酯或氯丁橡胶的环形带，带的内周制成齿状，使其与齿形带轮啮合。
同步带传动时，传动比准确，对轴作用力小，结构紧凑，耐油，耐磨性好，抗老化性能好，一般使用温度-20℃―80℃，v<50m/s，P<300kw,i<10,对于要求同步的传动也可用于低速传动。
同步带传动具有以下特点：（1）传动准确，工作时无滑动，具有恒定的传动比；（2）传动平稳，具有缓冲、减振能力，噪声低；（3）传动效率高，可达 0.98，节能效果明显；（4）维护保养方便，不需润滑，维护费用低；（5）速比范围大，一般可达10，线速度可达50m/s，具有较大的功率传递范围，可达几瓦到几百千瓦；（6）可用于长距离传动，中心距可达 10m 以上。
工业同步带的型号：“T”型齿工业用同步带圆弧齿工业用同步带齿轮直边齿形尺寸和公差单位(mm)MXL--最轻型； XXL--超轻型； XL--特轻型； L--轻型； H--重型；XH--特重型；XXH--超重型。
同步带的标记为：带长代号带型带宽代号。
MXL 型同步带轮尺寸表单位：(mm)XL 型同步带轮尺寸表单位：(mm) L 型同步带轮尺寸表单位：(mm)H 型同步带轮尺寸表单位：(mm) XH 型同步带轮尺寸表单位：(mm) XXH 型同步带轮尺寸表单位：(mm) T 型齿同步带轮齿型尺寸单位：(mm) T2.5 型同步带轮尺寸表单位：(mm) T5 型同步带轮尺寸表单位：(mm)T10 型同步带轮尺寸表单位：(mm) T20 型同步带轮尺寸表单位：(mm)HTD 同步带轮齿型尺寸单位(mm)3M 型同步带轮尺寸表单位：(mm) 5M 型同步带轮尺寸表单位：(mm) 8M 型同步带轮尺寸表单位：(mm) 14M 型同步带轮尺寸表单位：(mm)。

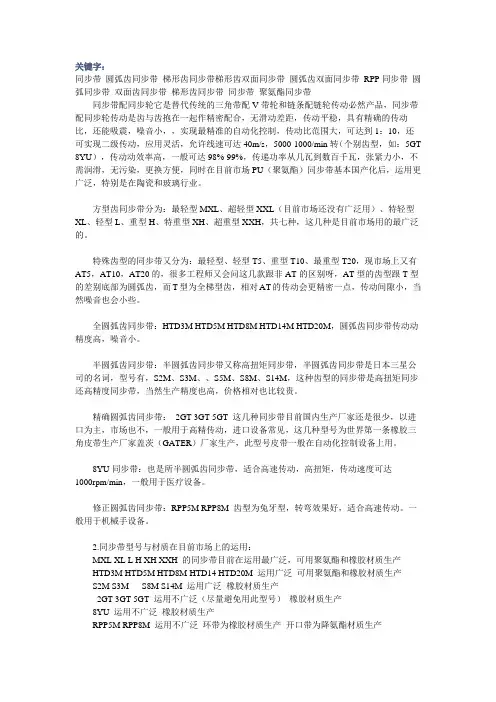

同步带齿型的区别
关键字：同步带圆弧齿同步带梯形齿同步带梯形齿双面同步带圆弧齿双面同步带RPP同步带圆弧同步带双面齿同步带梯形齿同步带同步带聚氨酯同步带同步带配同步轮它是替代传统的三角带配V带轮和链条配链轮传动必然产品，同步带配同步轮传动是齿与齿抱在一起作精密配合，无滑动差距，传动平稳，具有精确的传动比，还能吸震，噪音小，，实现最精准的自动化控制，传动比范围大，可达到1：10，还可实现二级传动，应用灵活，允许线速可达40m/s，5000-1000/min转（个别齿型，如：5GT 8YU），传动动效率高，一般可达98%-99%，传递功率从几瓦到数百千瓦，张紧力小，不需润滑，无污染，更换方便，同时在目前市场PU（聚氨酯）同步带基本国产化后，运用更广泛，特别是在陶瓷和玻璃行业。
方型齿同步带分为：最轻型MXL、超轻型XXL（目前市场还没有广泛用）、特轻型XL、轻型L、重型H、特重型XH、超重型XXH，共七种，这几种是目前市场用的最广泛的。
特殊齿型的同步带又分为：最轻型、轻型T5、重型T10、最重型T20，现市场上又有AT5，AT10，AT20的，很多工程师又会问这几款跟非AT的区别呀，AT型的齿型跟T型的差别底部为圆弧齿，而T型为全梯型齿，相对AT的传动会更精密一点，传动间隙小，当然噪音也会小些。
全圆弧齿同步带：HTD3M HTD5M HTD8M HTD14M HTD20M，圆弧齿同步带传动动精度高，噪音小。
半圆弧齿同步带：半圆弧齿同步带又称高扭矩同步带，半圆弧齿同步带是日本三星公司的名词，型号有，S2M、S3M、、S5M、S8M、S14M，这种齿型的同步带是高扭矩同步还高精度同步带，当然生产精度也高，价格相对也比较贵。
精确圆弧齿同步带：2GT 3GT 5GT 这几种同步带目前国内生产厂家还是很少，以进口为主，市场也不，一般用于高精传动，进口设备常见，这几种型号为世界第一条橡胶三角皮带生产厂家盖茨（GATER）厂家生产，此型号皮带一般在自动化控制设备上用。
圆弧齿同步带轮型号【干货合集】
（一）RPP圆弧齿同步带轮规格型号:RPP2M同步带轮、RPP3M同步带轮、RPP5M同步带轮、RPP8M同步带轮、RPP14M同步带轮RPP圆弧齿同步带轮参数含义30-RPP8M-30 AS 表示齿数：30 型号：RPP8M 所使用同步带宽度代号：30mm 轮型代号：AS (另外轮型有：BS、AF、BF、W)（二）STD圆弧齿同步带轮规格型号:S2M同步带轮、S3M同步带轮、S4.5同步带轮、S5M同步带轮、S8M同步带轮、S14M同步带轮STD圆弧齿同步带轮参数含义30-S8M-30 AS 表示齿数：30 型号：S8M 所使用同步带宽度代号：30mm 轮型代号：AS (另外轮型有：BS、AF、BF、W)（三）HTD圆弧齿同步带轮规格型号:2M同步带轮、3M同步带轮、5M同步带轮、8M同步带轮、14M同步带轮、20M同步带轮HTD圆弧齿同步带轮参数含义:例如：30-8M-30 AS 表示齿数：30 型号：8M 所使用同步带宽度代号：30mm 轮型代号：AS (另外轮型有：BS、AF、BF、W)（四）周节制梯型齿同步带轮规格型号:MXL梯型齿同步带轮、XL梯型齿同步带轮、L梯型齿同步带轮、H梯型齿同步带轮、XH梯型齿同步带轮、XXH梯型齿同步带轮周节制梯型齿同步带轮参数含义例如：40-XL-037 AF 表示齿数：40 型号：XL 所使用同步带宽度代号：0.37*25.4=9.4mm 轮型代号：AF (另外轮型有：AS、BS、BF、W)（五）公制T型齿同步带轮规格型号:T2.5同步带轮、T5同步带轮、T10同步带轮、T20同步带轮、AT5同步带轮、AT10同步带轮、AT20同步带轮公制T型齿同步带轮参数含义:例如：20 - T10 -25 W 表示齿数：20 型号：T10 所使用同步带宽度代号：25mm 轮型代号：W (另外轮型有：AS、BS、AF、BF)扩展资料：圆弧齿同步带轮是因为其齿形具有圆弧的特点，区别于梯型齿同步带轮和T型同步带轮的方形齿，圆弧齿同步带轮，能够满足大功率的传动，其传动功率比梯型齿和T型齿大3-5倍。
同步带参数
公司简介深圳市铭威（menway）带轮机械有限公司是一家生产加工、销售型企业，代理各国知名品牌。
当今市场要求我们在各个方面都应具有高度的灵活性和能动性，作为优质皮带的供应商，公司时时了解客户的需要，并对现有的产品进行不断的开发和完善，还可以根据客户的不同需求，开发不同行业的特殊皮带，质量稳定交期短。
因此，赢得了客户的信任和认可。
公司坚持市场定位，奉献一流的质量以及提供包括顾问咨询在内的全方位服务。
当然，铭威公司的产品，其应用和服务永远与未来的需求同步。
经过多年的经验积累和不懈努力，在动力传动和物料输送领域逐渐自我完善。
我们不断提高产品质量和客户服务意识。
从而在行业中树立良好的标兵形象，我们力求满足不同客户的需求，与我们的客户共同发展。
公司主要产品：橡胶、聚氨酯同步带，双面齿带，同步轮，PU、橡胶三角带，广角带，多沟带，PU圆带，平皮带，尼龙片基带，工业皮带，牵引带，龙带，锭带，生产线输送带，爬坡花纹输送带，塑钢链板，耐高温铁氟龙输送网带，铁氟龙布，PVC、PU、PE、硅胶、橡胶、食品级输送带，高速平皮带，彩印包装用带，塑钢网带，铝型材专用耐热毛毡，毛毡滚筒，瓦愣纸板械专用针刺带等。
产品应用范围：汽车，机床，纺织，印刷，食品包装，电线电缆，仪器仪表，石油化工，烟草，通讯等各行业的新型机械带传动之中。
代理品牌有：阪东（BANDO）、霓塔（NITTA）、西格林（SIEGLING）、哈伯西（HABASIT）、先锋（PIONEER）、山牌（MOUNTAIN）、奥比（OPTIBELT）、盖茨（GATES）等国外知名品牌!产品介绍一、深圳市铭威同步带产品介绍：1.按材质分类：橡胶（内夹尼龙绳，凯夫拉绳）聚氨酯（内夹钢丝）。
2.按齿型分类梯型齿橡胶同步带系列MXL XL L H XH XXH T2.5T5T10T20A T3AT5AT10AT20型号节距（mm）齿高(mm)带厚(mm)角度°MXL 2.0320.51 1.1440XL 5.08 1.27 2.350L9.525 1.91 3.640H12.7 2.29 4.340XH22.225 6.3511.240XXH31.759.5315.740T2.5 2.50.7 1.340T55 1.2 2.240T1010 2.5 4.540T20205840AT55 1.2 2.750AT1010 2.5550AT20205850圆弧齿橡胶同步带系列S2M S3M S4.5M S5M S8M S14M S20M2M3M5M8M14M20M 2GT3GT5GT8GT14GT RPP5M RPP8M RPP14M RPP20M8YUHTD齿形图 STPD\STS齿形图RPP\HPPD齿形图3.开口同步带分类橡胶开口同步带（常用于来回传动，如印刷机、画图机、打印机等）聚氨酯开口同步带（常用于来回传动，如陶瓷机械、纺织等）接驳同步带（即将开口带经过热加工接口，合接成环形）4.聚氨酯同步带可接驳型号如下：梯型齿同步带XL L H XH XXH T5T10T20A T3AT5AT10AT20圆弧齿同步带S3M S5M S8M S14M S20M3M5M8M14M20MRPP5M RPP8M RPP14M RPP20M无齿P2 无齿P3 无齿P45.聚氨酯环型无缝同步带梯型齿同步带 MXL XL L H XH XXH T5T10T20AT3T2.5 A T5A T10AT20圆弧齿同步带S3M S5M S8M S14M S20M3M5M8M14M20M双面齿同步带：对称齿双面齿同步带错齿双面齿同步带6特殊加工同步带:齿面加绿布（可减低噪音）、表面加红胶（1mm-12mm）、表面加PU（1mm-4mm）同步带打孔、同步带锑齿、同步带加导条、同步带表面加档块特殊皮带均可根据客户要求及所能提供的图纸：设计—订做—加工—批量生产。
