陕西省延安市黄陵县2016_2017学年高二物理4月月考试题(重点班)
陕西省黄陵中学2016-2017学年高二(普通班)下学期第四学月考试物理试题 Word版含答案
高二普通班第四次月考物理试题一、选择题（1-8单选题，9-12多选题，共48分）1．老师做了一个物理小实验让学生观察：一轻质横杆两侧各固定一金属环，横杆可绕中心点自由转动，老师拿一条形磁铁插向其中一个小环，后又取出插向另一个小环，如图所示，同学们看到的现象是 A ．磁铁插向左环，横杆发生转动 B ．磁铁插向右环，横杆发生转动C ．无论磁铁插向左环还是右环，横杆都不发生转动D ．无论磁铁插向左环还是右环，横杆都发生转动2．一个闭合矩形线圈abcd 以速度v 从无磁场区域匀速穿过匀强磁场区域，而再次进入无磁场区域，如图所示。
以abcd 方向为电流的正方向，图中能正确反映线圈中电流－时间关系的图象是A B C D3．氢原子的能级如图所示，现有处于n =4能级的大量氢原子向低能级跃迁，下列说法正确的是 A ．这些氢原子可能发出4种不同频率的光B ．氢原子从n =2能级跃迁到n =1能级释放的光子能量最小C ．氢原子由n =4能级跃迁到n =3能级时，氢原子能量减小0.66eVD ．钾的逸出功为2.22eV ，从n =3能级跃迁到n =2能级释放的光子可以从金属钾的表面打出光电子4．下列关于物理学史的史实中，正确的是（ ） A ．奥斯特最早发现了电磁感应规律B ．卢瑟福的α散射实验证明了原子核是由质子与中子组成的C ．库仑发现了点电荷间的相互作用规律D ．安培发现了磁场对运动电荷的作用规律，洛仑兹发现了磁场对电流的作用规律 5.A ．α、β、γ三种射线中，α射线的电离作用最强，穿透能力也最强 B ．α、β、γ三种射线中，β射线的速度最快，可以达到0.9c C ．β射线是由原子核外电子电离产生的D ．人们利用γ射线照射种子，可以使种子内的遗传物质发生变异，培育出新的优良品种 6．下列说法正确的是（ ）A ．X 射线是处于激发态的原子核辐射出来的B ．康普顿效应和电子的衍射现象说明光和电子都具有波动性C ．普朗克为了解释黑体辐射现象，第一次提出了能量量子化理论n 4321/eV E 0-0.85-1.51-3.40-13.6D．汤姆孙根据阴极射线在电场和磁场中的偏转情况断定其本质是带负电的粒子流并测定了这种粒子的电荷量7．在下列几种现象中，所选系统动量守恒的有（）A．原来静止在光滑水平面上的车，从水平方向跳上一个人，人车为一系统B．运动员将铅球从肩窝开始加速推出，以运动员和铅球为一系统C．从高空自由落下的重物落在静止于地面上的车厢中，以重物和车厢为一系统D．光滑水平面上放一斜面，斜面也光滑，一个物体沿斜面滑下，以重物和斜面为一系统8．如图1所示，场强为E的水平方向匀强电场中有一质量为m、电量为＋q的微粒，在外力作用下，从A点竖直向上移至B点，且速度不变，若AB长为h，则这一过程中外力的大小和外力做的功为 ( )9.如图，在绝缘的斜面上方存在着沿水平向右的匀强电场，斜面上的带电金属块沿斜面滑下，已知在金属块滑下的过程中动能增加了12 J，金属块克服摩擦力做功8 J，重力做功24 J，则以下判断正确的是（）A．金属块带正电荷B．金属块克服电场力做功8 JC．金属块的机械能减少12 JD．金属块的电势能减少4 J10. 关于α、β、γ三种射线，下列说法正确的是A. α射线是原子核自发放射出的氮核B. β射线是原子核外电子电离形成的电子流C. γ射线的穿透能力最强D. γ射线的电离本领最强11. 根据玻尔理论，氢原子辐射一个光子后，则：A. 电子绕核运动的半径变小B. 氢原子的电势能减小C. 核外电子的动能减小D. 氢原子的能量减小12. 如图所示，木块B放在光滑的水平桌面上，子弹A沿水平方向射入木块后留在木块内将弹簧压缩到最短。

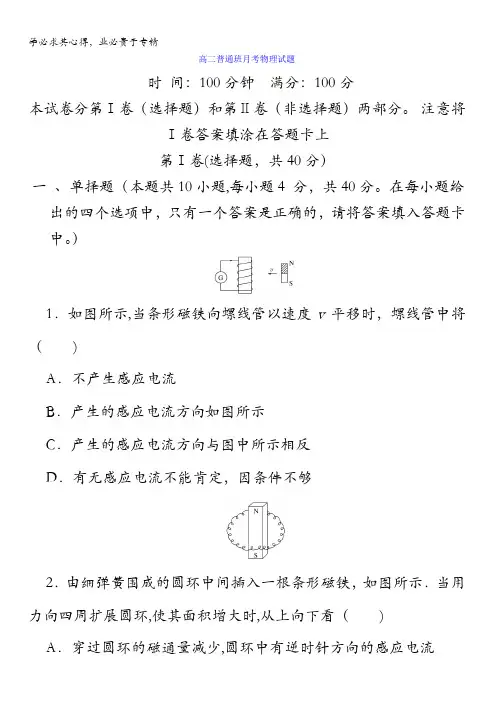

陕西省黄陵中学2016-2017学年高二4月月考物理试题(普通班)含答案
高二普通班月考物理试题时间：100分钟满分：100分本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。
注意将Ⅰ卷答案填涂在答题卡上第Ⅰ卷(选择题，共40分）一、单择题（本题共10小题,每小题4 分，共40分。
在每小题给出的四个选项中，只有一个答案是正确的，请将答案填入答题卡中。
）1．如图所示,当条形磁铁向螺线管以速度v平移时，螺线管中将（)A．不产生感应电流B．产生的感应电流方向如图所示C．产生的感应电流方向与图中所示相反D．有无感应电流不能肯定，因条件不够2．由细弹簧围成的圆环中间插入一根条形磁铁，如图所示．当用力向四周扩展圆环,使其面积增大时,从上向下看（)A．穿过圆环的磁通量减少,圆环中有逆时针方向的感应电流B．穿过圆环的磁通量增加，圆环中有顺时针方向的感应电流C．穿过圆环的磁通量增加，圆环中有逆时针方向的感应电流D．穿过圆环的磁通量不变,圆环中没有感应电流3．如图所示，小金属环和大金属环重叠在同一平面内,两环相互绝缘，小环有一半面积在大环内．当大环接通电源的瞬间,小环中感应电流的情况是（）A．无感应电流B．有顺时针方向的感应电流C．有逆时针方向的感应电流D．无法确定4.已知均匀带电的无穷大平面在真空中激发电场的场强大小为错误!，其中σ为平面上单位面积所带的电荷量，ε0为常量．如图所示的平行板电容器,极板正对面积为S，其间为真空，带电量为Q。
不计边缘效应时，极板可看作无穷大导体板，则极板间的电场强度大小和两极板间相互的静电引力大小分别为( )A。
错误!和错误! B.错误!和错误!C。
错误!和错误!D。
错误!和错误!5。
如图，直线a、b和c、d是处于匀强电场中的两组平行线,M、N、P、Q是它们的交点，四点处的电势分别为φM、φN、φP、φQ。
一电子由M点分别运动到N点和P点的过程中，电场力所做的负功相等．则( )A．直线a位于某一等势面内，φM>φQB．直线c位于某一等势面内，φM〉φNC．若电子由M点运动到Q点，电场力做正功D．若电子由P点运动到Q点，电场力做负功6．一个闭合线圈放在变化的磁场中，线圈产生的感应电动势为。
陕西省延安市黄陵中学2016-2017学年高二上学期期中物理试卷(重点班) 含解析
2016—2017学年陕西省延安市黄陵中学高二（上）期中物理试卷(重点班)一、单项选择题（每小题3分，共计36分）1．首先发现通电导线周围存在磁场的物理学家是（)A．安培 B．法拉第C．奥斯特D．特斯拉2．下列说法正确的是（)A．电源被短路时，放电电流无穷大B．外电路断路时，路端电压最低C．外电路电阻减小时，路端电压升高D．不管外电路电阻怎样变化，其电源的内、外电压之和保持不变3．A、B、C是三个不同规格的灯泡,按图所示方式连接恰好能正常发光,已知电源的电动势为E,内电阻为r，将滑动变阻器的滑片P向左移动，则三个灯亮度变化是（）A．都比原来亮B．都比原来暗C．A、B灯比原来亮，C灯变暗D．A、B灯比原来暗,C灯变亮4．如图所示的四个图中，分别标明了通电导线在磁场中的电流方向、磁场方向以及通电导线所受磁场力的方向，其中正确的是（）A．B．C．D．5．根据安培假说的物理思想:磁场来源于运动电荷,如果用这种思想解释地球磁场的形成，根据地球上空并无相对地球定向移动的电荷的事实，那么由此推断，地球上总体应该是（）A．不带电B．带负电C．带正电D．不能确定6．如图所示,将两个半径相同、粗细相同互相垂直的圆形导线圈固定在一起，其圆心恰重合，两线圈通以了相同大小的电流．设每个线圈中电流在圆心处产生磁感应强度均为1T，则圆心O处的磁感应强度大小是（）A．1T B．1.4T C．2T D．1.7T7．如图所示，虚线上方空间有匀强磁场,磁场方向垂直纸面向里，直角扇形导线框绕垂直于纸面的轴O以角速度ω匀速逆时针转动．设线框中感应电流的方向以逆时针为正，线框处于图示位置时为时间零点．那么，在图中能正确表明线框转动一周感应电流变化情况的是（)A．B．C．D．8．边长为L的正方形线框，电阻为R,以恒定的速度v沿x轴运动，并穿过如图甲所示的匀强磁场区域,若设沿x轴正方向为力的正方向，线框在图示位置时作为零时刻，则磁场对线框的作用力F随时间t的变化图线为乙图中的（）A．B．C．D．9．在如图所示的电路中，a、b为两个完全相同的灯泡，L为自感线圈，E为电源,S为开关，关于两灯泡点亮和熄灭的先后次序，下列说法正确的是（)A．合上开关，a先亮，b后亮；断开开关，a、b同时熄灭B．合上开关，b先亮,a后亮；断开开关，a先熄灭，b后熄灭C．合上开关，b先亮，a后亮；断开开关，a、b同时熄灭D．合上开关，a、b同时亮；断开开关，b先熄灭，a后熄灭10．如图所示，有一正方形闭合线圈，在足够大的匀强磁场中运动，下列四个图中能产生感应电流的是图（）A．B．C．D．11．如图所示，平行导轨间的距离为d．一端跨接一个电阻R，匀强磁场的磁感应强度为B，方向垂直于平行金属导轨所在平面．一根足够长的金属棒与导轨成θ角放置，金属棒与导轨的电阻不计，当金属棒沿垂直于棒的方向滑行时，通过电阻R的电流为(）A．B．C．D．12．如图所示，抛物线C1、C2分别是纯电阻直流电路中，内、外电路消耗的电功率随电流变化的图线．由该图可知下列说法中错误的是（)A．电源的电动势为4VB．电源的内电阻为1ΩC．电源输出功率最大值为8WD．电源被短路时，电源消耗的最大功率可达16W二、多项选择题（每小题4分，共计20分，多选错选不给分，少选给2分）13．直流电池组的电动势为E，内电阻为r，用它给电阻为R的直流电动机供电，当电动机正常工作时，电动机两端的电压为U，通过电动机的电流是I,下列说法中正确的是（）A．电动机输出的机械功率是UIB．电动机电枢上发热功率为I2RC．电源消耗的化学能功率为EID．电源的输出功率为EI﹣I2r14．如图所示，在倾角为α的光滑斜面上，放置一根长为L，质量为m，通过电流为I的导线,若使导线静止，应该在斜面上施加匀强磁场B的大小和方向为（）A．B=，方向垂直斜面向下B．B=，方向垂直水平面向上C．B=，方向竖直向下D．B=，方向水平向右15．一束带电粒子沿水平方向飞过小磁针的下方，并与磁针指向平行，如图所示．此时小磁针的S极向纸内偏转，则这束带电粒子可能是（）A．向右飞行的正离子束B．向左飞行的正离子束C．向右飞行的负离子束D．向左飞行的负离子束16．穿过一个电阻为lΩ的单匝闭合线圈的磁通量始终是每秒钟均匀地减少2Wb，则（）A．线圈中的感应电动势一定是每秒减少2VB．线圈中的感应电动势一定是2VC．线圈中的感应电流一定是每秒减少2AD．线圈中的感应电流一定是2A17．两根足够长的光滑导轨竖直放置,间距为L,底端接阻值为R的电阻．将质量为m的金属棒悬挂在一个固定的轻弹簧下端，金属棒和导轨接触良好，导轨所在平面与磁应强度为B 的匀强磁场垂直，除电阻R外其余电阻不计．现将金属棒从弹簧原长位置由静止释放，则（）A．释放瞬间金属棒的加速度等于重力加速度gB．金属棒向下运动时，流过电阻R的电流方向为a→bC．金属棒的速度为v时，所受的安培力大小为F=D．电阻R上产生的总热量等于金属棒重力势能的减少量三、填空题（共计12分）18．有一电阻R x,其阻值在100Ω～200Ω之间，额定功率为0。
陕西省黄陵中学2016-2017学年高二4月月考物理试题重点
高二重点班月考物理试题 时 间：100分钟 满分：100分本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。
注意将Ⅰ卷答案填涂在答题卡上第Ⅰ卷（选择题，共40分）一 、单择题（本题共10小题，每小题4 分，共40分。
在每小题给出的四个选项中，只有一个答案是正确的，请将答案填入答题卡中。
） 1．以下说法正确的是( )A ．在静电场中，沿着电场线方向电势逐渐降低B ．外力对物体所做的功越多，对应的功率越大C ．电容器电容C 与电容器所带电荷量Q 成正比D ．在超重和失重现象中，地球对物体的实际作用力发生了变化 2．国际单位制中，不是电场强度的单位是( ) A ．N/C B ．V/m C ．J/CD ．T ·m/s3．如图所示，某区域内有垂直纸面向里的匀强磁场，磁感应强度大小为B.一正方形刚性线圈，边长为L ，匝数为n ，线圈平面与磁场方向垂直，线圈一半在磁场内．某时刻，线圈中通过大小为I 的电流，则此线圈所受安培力的大小为( )A.2BILB.12nBIL C ．nBILD.2nBIL4.已知均匀带电的无穷大平面在真空中激发电场的场强大小为σ2ε0，其中σ为平面上单位面积所带的电荷量，ε为常量．如图所示的平行板电容器，极板正对面积为S ，其间为真空，带电量为Q.不计边缘效应时，极板可看作无穷大导体板，则极板间的电场强度大小和两极板间相互的静电引力大小分别为( ) A.Q ε0S 和Q2ε0SB.Q 2ε0S 和Q 2ε0S C.Q 2ε0S 和Q 22ε0SD.Qε0S 和Q22ε0S5.如图，直线a、b和c、d是处于匀强电场中的两组平行线，M、N、P、Q是它们的交点，四点处的电势分别为φM、φN、φP、φQ.一电子由M点分别运动到N点和P点的过程中，电场力所做的负功相等．则( )A．直线a位于某一等势面内，φM>φQB．直线c位于某一等势面内，φM>φNC．若电子由M点运动到Q点，电场力做正功D．若电子由P点运动到Q点，电场力做负功6．一个闭合线圈放在变化的磁场中，线圈产生的感应电动势为.若仅将线圈匝数增加为原来的2倍，则线圈产生的感应电动势变为( )A．2E B．4E C．E/2 D．E/47．机场的安检人员用手持金属探测器检查乘客时．探测线圈内通有交变电流，能产生迅速变化的磁场．当探测线圈靠近金属物体时，这个磁场能在金属物体内部能产生涡电流，涡电流又会产生磁场，倒过来影响原来的磁场．如果能检测出这种变化，就可以判定探测线圈下面有金属物体了．以下用电器与金属探测器工作原理相似——利用涡流的是( )A．变压器 B．日光灯 C．电磁炉 D．直流电动机8．如图甲所示，一个匝数n＝100的圆形导体线圈，面积S1＝0.4 m2，电阻r＝1 Ω.在线圈中存在面积S2＝0.3 m2的垂直线圈平面向外的匀强磁场区域，磁感应强度B随时间t变化的关系如图乙所示．有一个R＝2 Ω的电阻，将其两端a、b分别与图甲中的圆形线圈相连接，b 端接地，则下列说法正确的是( )．圆形线圈中产生的感应电动势E＝6 V时间内通过电阻R的电荷量q＝6 C端电势为零，则a端的电势φa＝3 V时间内电阻R上产生的焦耳热Q＝18 J10. 如图所示，理想变压器的输出端有两组次级线圈，分别接有电感元件L和电容元件C．若用I L、I C分别表示通过L和C的电流，则下列正确的是( )A．若M、N接交流电，则I L＝0、I C≠0B．若M、N接交流电，则I L≠0、I C≠0C．若M、N接恒定电流，则I L≠0、I C＝0D．若M、N接恒定电流，则I L≠0、I C≠0第Ⅱ卷（非选择题，共60分）二、填空题（每空3分，共30分）12.如左图，有一水平放置的U形导体框处于磁感应强度B=0.4T的匀强磁场中，阻值为0.5Ω的导体棒ab以速度v=5m/s向右匀速运动，框架宽L=40cm，电阻不计。
陕西省黄陵中学2016-2017学年高二普通班下学期第四学
陕西省黄陵中学2016-2017学年高二（普通班）下学期第四学月考试物理试题一、选择题（1-8单选题，9-12多选题，共48分）1. 老师做了一个物理小实验让学生观察：一轻质横杆两侧各固定一金属环，横杆可绕中心点自由转动，老师拿一条形磁铁插向其中一个小环，后又取出插向另一个小环，如图所示，同学们看到的现象是A. 磁铁插向左环，横杆发生转动B. 磁铁插向右环，横杆发生转动C. 无论磁铁插向左环还是右环，横杆都不发生转动D. 无论磁铁插向左环还是右环，横杆都发生转动【答案】B【解析】试题分析：左环没有闭合，在磁铁插入过程中，不产生感应电流，故横杆不发生转动，选项AD错误；右环闭合，在磁铁插入过程中，产生感应电流，横杆将发生转动，选项B正确，C错误；故选B．考点：楞次定律【名师点睛】本题难度不大，是一道基础题，知道感应电流产生的条件，分析清楚图示情景即可正确解题，即当穿过闭合回路的磁通量发生变化时，闭合回路中会产生感应电流，感应电流要受到磁场力的作用而发生转动。
2. 一个闭合矩形线圈abcd以速度v从无磁场区域匀速穿过匀强磁场区域，而再次进入无磁场区域，如图所示。
以abcd方向为电流的正方向，图中能正确反映线圈中电流－时间关系的图象是A. B.C. D.【答案】C【解析】根据楞次定律判断可知，线圈进入磁场时，感应电流方向为顺时针方向，为正值；线圈穿出磁场时，感应电流方向为逆时针方向，为负值；由，线圈进入和穿出磁场时，感应电流的大小不变；线圈完全在磁场中运动时，磁通量不变，没有感应电流产生．故C正确，ABD错误．故选C．本题运用点睛：楞次定律、法拉第电磁感应定律和欧姆定律分析感应电流的方向和大小，这是电磁感应问题中常用的方法和思路．3. 氢原子的能级如图所示，现有处于n=4能级的大量氢原子向低能级跃迁，下列说法正确的是A. 这些氢原子可能发出4种不同频率的光B. 氢原子从n=2能级跃迁到n=1能级释放的光子能量最小C. 氢原子由n=4能级跃迁到n=3能级时，氢原子能量减小0.66eVD. 钾的逸出功为2.22eV，从n=3能级跃迁到n=2能级释放的光子可以从金属钾的表面打出光电子【答案】C点睛：原子由高能级向低能级跃迁，辐射的光子能量等于两能级间的能极差，光子频率越高，波长越短．当光子的能量大于逸出功，即可发生光电效应．...4. 下列关于物理学史的史实中，正确的是（）A. 奥斯特最早发现了电磁感应规律B. 卢瑟福的α散射实验证明了原子核是由质子与中子组成的C. 库仑发现了点电荷间的相互作用规律D. 安培发现了磁场对运动电荷的作用规律，洛仑兹发现了磁场对电流的作用规律【答案】C【解析】试题分析：法拉第发现了电磁感应定律，A错误；α散射实验证明了原子核核式结构，B错误；库仑发现了点电荷间的相互作用规律，即库仑定律，C正确；洛伦兹力发现了磁场对运动电荷的作用规律，安培发现了磁场对电流的作用规律，D错误；考点：考查了物理学史【名师点睛】平时学习应该注意积累对物理学史的了解，知道前辈科学家们为探索物理规律而付出的艰辛努力，对于物理学上重大发现、发明、著名理论要加强记忆，这也是考试内容之一5. 下列说法正确的是（）A. α、β、γ三种射线中，α射线的电离作用最强，穿透能力也最强B. α、β、γ三种射线中，β射线的速度最快，可以达到0.9cC. β射线是由原子核外电子电离产生的D. 人们利用γ射线照射种子，可以使种子内的遗传物质发生变异，培育出新的优良品种【答案】D【解析】试题分析：α、β、γ三种射线中，α射线的电离作用最强，穿透能力最弱，故A错误；α、β、γ三种射线中，α射线射出速度约0．1C，β射线射出速度接近C，γ射出速度为C，所以三种射线中γ射线的速度最快，故B错误；β射线是由原子核内的中子转化为质子时放出的电子，选项C错误；人们利用γ射线照射种子，可以使种子内的遗传物质发生变异，培育出新的优良品种，故D正确；考点：α、β、γ三种射线【名师点睛】本题考查知识大都需要记忆理解，因此对类似知识要加强积累和记；正确解答本题需要掌握：放射性的应用和防护；正确理解α、β、γ三种射线性质和应用。
陕西省黄陵县2016-2017学年高二第二学期期末考试物理试卷(重点班)1
高二重点班期末考试物理试题一、选择题（12小题、每题4分、共48分1～9为单选题、10～12为多选题）1. 装有作为眼睛的“传感器”，犹如大脑的“控制器”，以及可以行走的“执行器”，在它碰到障碍物前会自动避让并及时转弯．下列有关该机器人“眼睛”的说法中正确的是( )A. 力传感器B. 光传感器C. 温度传感器D. 声音传感器2．有关近代物理知识，下列说法错误的是（ ）A. 若镭Ra 的半衰期为τ，则经过2τ的时间，2 kg 的镭Ra 中有1.5 kg 已经发生了衰变B. 铀核（23892U )衰变为铅核（20682Pb ）的过程中，要经过8次α衰变和6次β衰变 C. 用14 eV 的光子照射处于基态的氢原子，可使其电离 D. 铀235的裂变方程可能为235137881925537010U Cs Rb n →++ 3．某核反应方程为234112H+H He+X =。
已知（1u=931Mev ),21H 的质量为2.0136u ，31H 的质量为3.0180u ，42He 的质量为4.0026u ，X 的质量为1.0087u ，则下列说法中正确的是( )A ．X 是中子，该反应释放能量，放出18.27×1016J 能量B ．X 是中子，该反应释放能量，放出18.90Mev 能量C ．X 是质子，该反应吸收能量，吸收18.90Mev 能量D ．X 是中子，该反应吸收能量，吸收18.27×1016 J 能量4．如图所示为氢原子的能级示意图，一群氢原子处于n ＝3的激发态，在向较低能级跃迁的过程中向外发出光子，用这些光照射逸出功为2.49eV 的金属钠．下列说法正确的是（ ）A. 这群氢原子能发出3种不同频率的光，其中从n ＝3跃迁到 n ＝2所发出的光波长最短B. 这群氢原子能发出2种不同频率的光，其中从n ＝3跃迁到n ＝1所发出的光频率最小C. 金属钠表面发出的光电子的最大初动能为9.60eVD. 这群氢原子发出不同频率的光，只有一种频率的光可使金属钠发生光电效应5．如图所示，倾斜的传动带以恒定的速度v 2向上运动，一个小物块以初速度v 1从底端冲上传动带，且v1大于v2，小物块从传动带底端到达顶端的过程中一直做减速运动，则（）A．小物块到达顶端的速度不可能等于零B．小物块到达顶端的速度不可能等于v2C．小物块的机械能一直在减小D．小物块所受的合外力一直做负功6．如图所示，平行板电容器与电动势为E的直流电源（内阻不计）连接，下极板接地．一带电油滴位于容器中的P点且恰好处于平衡状态．现将平行板电容器的上极板竖直向上移动一小段距离（）A．带点油滴将沿竖直方向向上运动B．P点的电势将降低C．带点油滴的电势能将减少D．若电容器的电容减小，则极板带电量将增大7．如图，在正点电荷Q的电场中有M、N、P、F四点，M、N、P为直角三角形的三个顶点，F为MN 的中点，∠M=30°．M、N、P、F四点处的电势分别用φM、φN、φP、φF表示，已知φM=φN，φP=φF，点电荷Q在M、N、P三点所在平面内，则（）A．点电荷Q一定在MP的连线上B．连接PF的线段一定在同一等势面上C．将正试探电荷从P点搬运到N点，电场力做负功D．φP小于φM8．如图1所示，半径为R的均匀带电圆形平板，单位面积带电量为σ，其轴线上任意一点P（坐标。
《解析》陕西省延安市黄陵中学2016-2017学年高二上学期摸底物理试卷(重点班)Word版含解析
2016-2017学年陕西省延安市黄陵中学高二（上）摸底物理试卷（重点班）一、选择题1．最早发现电现象和磁现象之间联系的是（）A．库仑B．安培C．奥斯特D．法拉第2．真空中有两个静止的点电荷，它们之间静电力的大小为F．如果保持这两个点电荷之间的距离不变，而将它们的电荷量都变为原来的3倍，那么它们之间的静电力的大小变为（）A．3F B．C．D．9F3．两个相同的金属小球，带电量之比为1：7，相距为r，视为点电荷，相互间的斥力大小为F，两者接触后再放回原处，则它们的静电力可能为（）A．B．C．D．4．某研究性学习小组学习电学知识后进行对电工穿的高压作业服进行研究，发现高压作业服是用铜丝编织的，下列各同学的理由正确的是（）A．甲认为铜丝编织的衣服不易拉破，所以用铜丝编织B．乙认为电工被铜丝编织的衣服所包裹，使体内电势保持为零，对人体起保护作用C．丙认为电工被铜丝编织的衣服所包裹，使体内电场强度保持为零，对人体起保护作用D．丁认为铜丝必须达到一定的厚度，才能对人体起到保护作用5．某电场的部分电场线如图所示，A、B是一带电粒子仅在电场力作用下运动轨迹（图中虚线）上的两点，下列说法中正确的是（）A．粒子一定是从B点向A点运动B．粒子在A点的加速度小于它在B点的加速度C．粒子在A点的电势能小于它在B点的电势能D．电场中A点的电势高于B点的电势6．一只普通白炽灯，不通电时灯丝的电阻为R1；正常发光时灯丝的电阻为R2．比较R1和R2的大小，应是（）A．R1＞R2B．R1＜R2C．R1=R2D．条件不足，无法判断7．一台电动机，额定电压是100V，电阻是2Ω．正常工作时，通过的电流为5A，则电动机因发热损失的功率为（）A．500W B．50W C．2000W D．450W8．有甲、乙两根材料不同，长度和横截面积都相同的金属丝，在温度一定的情况下，甲金属丝的电阻率是乙金属丝电阻率的2倍．以下有关它们电阻值的说法正确的是（）A．甲、乙两根金属丝的电阻值相等B．甲金属丝的电阻值是乙金属丝电阻值的2倍C．乙金属丝的电阻值是甲金属丝电阻值的2倍D．甲金属丝的电阻值是乙金属丝电阻值的4倍9．关于电压和电动势，下列说法正确的是（）A．电压和电动势的单位都是伏特，所以电动势和电压是同一物理量的不同说法B．电动势就是电源两极间的电压C．电动势就是反应电源把其他形式的能转化为电能本领强弱的物理量D．电动势公式中的W与电压中的W是一样的，都是电场力做的功10．如图所示，一根横截面积为S的均匀长直橡胶棒上均匀带有负电荷，每米电荷量为q，当此棒沿轴线方向做速率为v的匀速直线运动时，由于棒运动而形成的等效电流大小为（）A．vq B．C．qvS D．二、实验题：（共4+6+8=18分）11．游标卡尺的读数为cm．螺旋测微器的读数为mm．12．用如图1所示的电路测量某电阻Rx的阻值，某次实验中两电表的示数情况，如图2．则：电流表A的示数为A，电压表V的示数为V．若已知电压表的内阻为5kΩ，电流表的内阻为0.5Ω，则待测电阻的真实值为．13．在描绘小灯泡的伏安特性曲线的实验中，小灯泡的额定电压为2.0V，额定电流约为0.5A，实验室提供下列实验器材．电源E1：电动势为3.0V，内阻不计；电源E2：电动势为12.0V，内阻不计；电压表V：量程为0～3V，内阻约为10kΩ电流表A1：量程为0～3A，内阻约为0.1Ω；电流表A2：量程为0～0.6A，内阻约为0.6Ω；滑动变阻器R：最大阻值为l0Ω，额定电流为1.0A；开关S，导线若干．用实验得到如下数据（I和U分别表示小灯泡的电流和电压）：（1）实验中电源应选用；电流表应选用．（2）将图1的实物连线成为实验电路．（3）在图2坐标中画出小灯泡的U﹣I曲线．三、计算题：（共4小题，8+10+10+14=42分．）14．在电场中把2.0×10﹣9C的正电荷从A点移到B点，静电力做功2.5×10﹣7J．再把这个电荷从B点移到C点，克服静电力做功3×10﹣7J．求：（1）A、C两点间的电势差U AC；（2）把﹣3.0×10﹣9C的电荷从A点移到C点，静电力做了多少功？15．如图所示是一提升重物用的直流电动机工作时的电路图．电动机内电阻r=2Ω，电路中另一电阻R=4Ω，直流电压U1=120V，理想电压表示数U2=100V．试求：（1）通过电动机的电流；（2）电动机输出的机械功率；（3）若电动机匀速竖直向上提升重物，重物的质量m=30kg，求提升速度多大？（g取10m/s2）16．其同学为了测量一个量程为3V的电压表的内阻，进行了如下实验．（1）他先用多用表进行了正确的测量，测量时指针位置如图1所示，得出电压表的内阻为3.00×103Ω，此时电压表的指针也偏转了．已知多用表欧姆档表盘中央刻度值为“15”，表内电池电动势为1.5V，则电压表的示数应为V（结果保留两位有效数字）（2）为了更准确地测量该电压表的内阻R V，该同学设计了图2所示的电路图，实验步骤如下：A．断开开关S，按图2连接好电路；B．把滑动变阻器R的滑片P滑到b端；C．将电阻箱R0的阻值调到零；D．闭合开关S；E．移动滑动变阻器R的滑片P的位置，使电压表的指针指到3V位置；F．保持滑动变阻器R的滑片P位置不变，调节电阻箱R0的阻值使电压表指针指到1.5V位置，读出此时电阻箱R0的阻值，此值即为电压表内阻R V的测量值；G．断开开关S．实验中可供选择的实验器材有：a．待测电压表b．滑动变阻器：最大阻值2000Ωc．滑动变阻器：最大阻值10Ωd．电阻箱：最大阻值9999.9Ω，阻值最小改变量为0.1Ωe．电阻箱：最大阻值999.9Ω，阻值最小改变量为0.1Ωf．电池组：电动势约6V，内阻可忽略g．开关，导线若干按照这位同学设计的实验方法，回答下列问题：①要使测量更精确，除了选用电池组、导线、开关和待测电压表外，还应从提供的滑动变阻器中选用（填“b”或“c”），电阻箱中选用（填“d”或“e”）②电压表内阻R V的测量值R测和真实值R真相比，R测R真（填“＞”或“＜”）；若R V越大，则越（填“大”或“小”）17．如图所示，在直角坐标系xOy内，有一质量为m，电荷量为﹣q的粒子A从坐标为（0，L）的点沿x 轴正方向以初速度0射出，粒子重力忽略不计，现要求该粒子能通过点P（a，﹣b），可通过在粒子运动的空间范围内加适当的“场”来实现．（1）若只在整个I、Ⅳ象限内加沿y轴正方向的匀强电场，使粒子在电场中做轨迹为抛物线的运动，并能到达P点，求匀强电场的电场强度E的大小；（2）若只在整个第I象限内加沿y轴正方向的匀强电场，粒子先在第I象限内做轨迹为抛物线的运动，进入第Ⅳ象限内做匀速直线运动，也能使粒子运动到达P 点．求电场强度E的大小；（3）若只在y轴上某点固定一带正电的点电荷，使粒子在点电荷产生的电场中作匀速圆周运动，并能到达P点，设静电力常量为k．求点电荷的电量Q的大小．2016-2017学年陕西省延安市黄陵中学高二（上）摸底物理试卷（重点班）参考答案与试题解析一、选择题1．最早发现电现象和磁现象之间联系的是（）A．库仑B．安培C．奥斯特D．法拉第【考点】D1：电磁感应现象的发现过程．【分析】根据对物理学中库仑、安培、法拉第和奥斯特这四位科学家的认识做出解答，明确人类有关电磁关系的研究历程．【解答】解：A、库仑最早发现了库仑定律，即研究两个点电荷之间的相互作用；故A错误；B、安培发现了安培定则；故B错误；C、奥斯特是第一个发现电现象和磁现象之间联系的人，故C正确D、法拉第发现了电磁感应现象；故D错误故选：C．2．真空中有两个静止的点电荷，它们之间静电力的大小为F．如果保持这两个点电荷之间的距离不变，而将它们的电荷量都变为原来的3倍，那么它们之间的静电力的大小变为（）A．3F B．C．D．9F【考点】A4：库仑定律．【分析】本题比较简单，直接利用库仑定律进行计算讨论即可．【解答】解：距离改变之前：①当电荷量都变为原来的3倍时：②联立①②可得：F1=9F，故ABC错误，D正确．故选：D．3．两个相同的金属小球，带电量之比为1：7，相距为r，视为点电荷，相互间的斥力大小为F，两者接触后再放回原处，则它们的静电力可能为（）A．B．C．D．【考点】A4：库仑定律．【分析】接触带电的原则是先中和后平分，两个球的电性可能相同，可能不同，根据F=得出接触后再放回原处的库仑力大小．【解答】解：两电荷同性，设一个球的带电量为q，则另一个球的带电量为Q=7q，此时F=，接触后再分开，带电量各为4q，则两球的库仑力大小F′==F故选：D．4．某研究性学习小组学习电学知识后进行对电工穿的高压作业服进行研究，发现高压作业服是用铜丝编织的，下列各同学的理由正确的是（）A．甲认为铜丝编织的衣服不易拉破，所以用铜丝编织B．乙认为电工被铜丝编织的衣服所包裹，使体内电势保持为零，对人体起保护作用C．丙认为电工被铜丝编织的衣服所包裹，使体内电场强度保持为零，对人体起保护作用D．丁认为铜丝必须达到一定的厚度，才能对人体起到保护作用【考点】AI：静电现象的解释．【分析】处在高压电场中的人体，会有危险电流流过，危及人身安全，因而所有进入高电场的工作人员，都应穿全套屏蔽服．带电作业屏蔽服又叫等电位均压服，是采用均匀的导体材料和纤维材料制成的服装．其作用是在穿用后，使处于高压电场中的人体外表面各部位形成一个等电位屏蔽面，从而防护人体免受高压电场及电磁波的危害．成套的屏蔽服装应包括上衣、裤子、帽子、袜子、手套、鞋及其相应的连接线和连接头．【解答】解：屏蔽服作用是在穿用后，使处于高压电场中的人体外表面各部位形成一个等电位屏蔽面，从而防护人体免受高压电场及电磁波的危害．等电位说明电势相等而不是等于0，等电势时电势差为0，电场强度为0．所以C正确，ABD错误；故选：C．5．某电场的部分电场线如图所示，A、B是一带电粒子仅在电场力作用下运动轨迹（图中虚线）上的两点，下列说法中正确的是（）A．粒子一定是从B点向A点运动B．粒子在A点的加速度小于它在B点的加速度C．粒子在A点的电势能小于它在B点的电势能D．电场中A点的电势高于B点的电势【考点】A7：电场线；A6：电场强度；AC：电势．【分析】根据做曲线运动的物体所受合外力指向其轨迹的内侧来判断电场力方向，电场线密的地方电场的强度大，电场线疏的地方电场的强度小，确定场强的大小，根据牛顿第二定律判断加速度的大小．电场力做正功时，电势能减小，电场力做负功时，电势能增加．【解答】解：A、带电粒子仅在电场力作用下运动，带电粒子受电场力向右指向其轨迹的内侧，粒子可能是从B点向A点运动，也有可能是从A点向B点运动的，故A错误．B、电场线密的地方电场的强度大，电场线疏的地方电场的强度小，粒子在A点时受到的电场力大，根据牛顿第二定律得知，粒子在A点的加速度大于在B点的加速度．故B错误．C、带电粒子受电场力向右指向其轨迹的内侧，假设由A点运动到B点过程中，电场力与轨迹上每一点的切线方向也就是速度方向成钝角，所以电场力做负功，电势能增大，动能减小，所以粒子在A点的动能大于它在B点的动能，粒子在A 点的电势能小于它在B点的电势能．反之一样．故C正确．D、带电粒子受电场力向右指向其轨迹的内侧，所以粒子带正电，由于粒子在A 点的电势能小于它在B点的电势能，所以电场中A点的电势低于B点的电势，故D错误．故选：C．6．一只普通白炽灯，不通电时灯丝的电阻为R1；正常发光时灯丝的电阻为R2．比较R1和R2的大小，应是（）A．R1＞R2B．R1＜R2C．R1=R2D．条件不足，无法判断【考点】B8：电阻率与温度的关系．【分析】解答本题的关键是分析白炽灯发光与不发光的区别，同时注意温度升高时灯丝的电阻率增大．【解答】解：灯丝的电阻率随着温度的升高而增大，白炽灯是通过发热发光的，因此发光时温度高于不发光温度，故发光时电阻大，即有R1＜R2，故ACD错误，B正确．故选B．7．一台电动机，额定电压是100V，电阻是2Ω．正常工作时，通过的电流为5A，则电动机因发热损失的功率为（）A．500W B．50W C．2000W D．450W【考点】BG：电功、电功率．2r，代入数据计算即可【分析】根据焦耳定律，发热功率P热=I【解答】解：根据焦耳定律得到P热=I2r=（5A）2×2Ω=50W故选B8．有甲、乙两根材料不同，长度和横截面积都相同的金属丝，在温度一定的情况下，甲金属丝的电阻率是乙金属丝电阻率的2倍．以下有关它们电阻值的说法正确的是（ ）A ．甲、乙两根金属丝的电阻值相等B ．甲金属丝的电阻值是乙金属丝电阻值的2倍C ．乙金属丝的电阻值是甲金属丝电阻值的2倍D ．甲金属丝的电阻值是乙金属丝电阻值的4倍【考点】B7：电阻定律．【分析】根据电阻定律R=可知，当长度和横截面积都相同的金属丝时，其电阻与电阻率有关，从而即可求解．【解答】解：由电阻定律公式R=可知，当长度和横截面积都相同的金属丝时，电阻与电阻率成正比，由于甲金属丝的电阻率是乙金属丝电阻率的2倍，所以甲金属丝的电阻值是乙金属丝电阻值的2倍，故B 正确，ACD 错误； 故选B9．关于电压和电动势，下列说法正确的是（ ）A ．电压和电动势的单位都是伏特，所以电动势和电压是同一物理量的不同说法B ．电动势就是电源两极间的电压C ．电动势就是反应电源把其他形式的能转化为电能本领强弱的物理量D ．电动势公式中的W 与电压中的W 是一样的，都是电场力做的功【考点】AG ：匀强电场中电势差和电场强度的关系；AE ：电势能．【分析】电压与电动势的单位相同，但物理意义不同，不是同一物理量的不同叫法．电动势是反映电源把其他形式的能转化为电能本领大小的物理量．电动势公式E=中的W 非是非静电力做功，电压U=中的W 静是静电力做功．电动势等于电源没有接入电路时两极间的电压．【解答】解：A 、电压与电动势的单位相同，但物理意义不同，是两个不同的物理量．故A 错误．B、根据闭合电路欧姆定律，路端电压U=E﹣Ir，只有当外电路断开时，I=0，路端电压等于电动势．故B错误．C、电源是把其他形式的能转化为电能的装置，电动势反映电源把其他形式的能转化为电能本领大小．故C正确．D、电动势公式E=中的W非是非静电力做功，电压U=中的W静是静电力做功．故D错误．故选：C．10．如图所示，一根横截面积为S的均匀长直橡胶棒上均匀带有负电荷，每米电荷量为q，当此棒沿轴线方向做速率为v的匀速直线运动时，由于棒运动而形成的等效电流大小为（）A．vq B．C．qvS D．【考点】B1：电流、电压概念．【分析】棒沿轴线方向以速度v做匀速直线运动时，每秒通过的距离为v米，则每秒v米长的橡胶棒上电荷都通过直棒的横截面，由电流的定义式I=求解等效电流．【解答】解：棒沿轴线方向以速度v做匀速直线运动时，每秒通过的距离为v米，每秒v米长的橡胶棒上电荷都通过直棒的横截面，每秒内通过横截面的电量Q=q•v，根据电流的定义式I=，t=1s，得到等效电流为I=qv．故选：A二、实验题：（共4+6+8=18分）11．游标卡尺的读数为 5.44cm．螺旋测微器的读数为 6.085mm．【考点】L3：刻度尺、游标卡尺的使用；L4：螺旋测微器的使用．【分析】解决本题的关键掌握游标卡尺读数的方法，主尺读数加上游标读数，不需估读．螺旋测微器的读数方法是固定刻度读数加上可动刻度读数，在读可动刻度读数时需估读．【解答】解：1、游标卡尺的主尺读数为54mm，游标尺上第4个刻度和主尺上某一刻度对齐，所以游标读数为4×0.1mm=0.4mm，所以最终读数为：54mm+0.4mm=54.4mm=5.44cm2、螺旋测微器的固定刻度为6mm，可动刻度为8.5×0.01mm=0.085mm，所以最终读数为6mm+0.085mm=6.085mm．故答案为：5.44；6.08512．用如图1所示的电路测量某电阻Rx的阻值，某次实验中两电表的示数情况，如图2．则：电流表A的示数为0.30A，电压表V的示数为 2.40V．若已知电压表的内阻为5kΩ，电流表的内阻为0.5Ω，则待测电阻的真实值为7.5Ω．【考点】N6：伏安法测电阻；N4：用多用电表测电阻．【分析】根据图示电表确定其量程与分度值，根据指针位置读出其示数，然后应用串并联电路特点与欧姆定律可以求出待测电阻阻值．【解答】解：由图示电流表可知，其量程为0.6A，分度值为0.02A，示数：I=0.30A，由图示电压表可知，其量程为3V，分度值为0.1V，示数：U=2.40V，待测电阻阻值：R X=﹣R A=﹣0.5=7.5Ω；故答案为：0.30；2.40；7.5Ω．13．在描绘小灯泡的伏安特性曲线的实验中，小灯泡的额定电压为2.0V，额定电流约为0.5A，实验室提供下列实验器材．电源E1：电动势为3.0V，内阻不计；电源E2：电动势为12.0V，内阻不计；电压表V：量程为0～3V，内阻约为10kΩ电流表A1：量程为0～3A，内阻约为0.1Ω；电流表A2：量程为0～0.6A，内阻约为0.6Ω；滑动变阻器R：最大阻值为l0Ω，额定电流为1.0A；开关S，导线若干．用实验得到如下数据（I和U分别表示小灯泡的电流和电压）：（1）实验中电源应选用E1；电流表应选用A2．（2）将图1的实物连线成为实验电路．（3）在图2坐标中画出小灯泡的U﹣I曲线．【考点】N5：描绘小电珠的伏安特性曲线．【分析】（1）根据灯泡额定电压选择电压表，根据灯泡额定电流大小选择电流表．（2）描绘小灯泡伏安特性曲线，需要测出灯泡两端电压与通过灯泡的电流；电压表电压可以调为零，滑动变阻器应采用分压接法，灯泡电阻较小，电流表应采用外接法．（3）根据表中实验数据在坐标系中描出对应的点，然后作出小灯泡的I﹣U图象．【解答】解：（1）小灯泡的额定电压为2.0V，电源可选：E1：电动势为3.0V，内阻不计；额定电流约为0.5A，通过灯泡的最大电流为0.5A，电流表可选：A2：量程为0～0.6A，内阻约为0.6Ω；（2）描绘小灯泡的伏安特性曲线，用电压表测出灯泡电压，用电流表测通过灯泡的电流，滑动变阻器采用分压接法，灯泡电阻较小，电流表采用外接法，据此连接实物电路图，实物电路图如图所示．（3）根据表中实验数据在坐标系内描出对应点，然后作出灯泡的I﹣U图象如图所示．故答案为：（1）E1；A2（2）实物电路图如左图所示；（3）I﹣U图象如右图所示．三、计算题：（共4小题，8+10+10+14=42分．）14．在电场中把2.0×10﹣9C的正电荷从A点移到B点，静电力做功2.5×10﹣7J．再把这个电荷从B点移到C点，克服静电力做功3×10﹣7J．求：（1）A、C两点间的电势差U AC；（2）把﹣3.0×10﹣9C的电荷从A点移到C点，静电力做了多少功？【考点】BG：电功、电功率；AE：电势能．【分析】（1）由电场力做功表达式W=qU可计算AC电势差．（2）由电场力做功表达式W=qU可计算把﹣3.0×10﹣9C的电荷从A点移到C点，静电力做的功．【解答】解：（1）由电功表达式可得：U AC=（2）从A到C由电功表达式可得：W AC=qU AC=﹣3×10﹣9C×（﹣25V）=7.5×10﹣8J答：（1）A、C两点间的电势差U AC=﹣25V．（2）把﹣3.0×10﹣9C的电荷从A点移到C点，静电力做为7.5×10﹣8J．15．如图所示是一提升重物用的直流电动机工作时的电路图．电动机内电阻r=2Ω，电路中另一电阻R=4Ω，直流电压U1=120V，理想电压表示数U2=100V．试求：（1）通过电动机的电流；（2）电动机输出的机械功率；（3）若电动机匀速竖直向上提升重物，重物的质量m=30kg，求提升速度多大？（g取10m/s2）【考点】BB：闭合电路的欧姆定律；BG：电功、电功率．【分析】（1）以电阻R为研究对象，根据欧姆定律求出通过R的电流，即为通过电动机的电流；（2）电动机的输入功率为P1=U2I，电动机内电阻的发热功率为P2=I2r，输出的机械功率为P3=P1﹣P2．（3）由公式P3=Fv=mgv求解物体提升的速度．【解答】解：（1）通过电动机的电流I==A=5A；（2）电动机的输入功率P1=U2I=100×5W=500W，电动机内电阻的发热功率P2=I2r=52×2W=50W，输出的机械功率P3=P1﹣P2=W=450W；（3）提升速度设为v，P3=Fv=mgv代入数据解得：v==m/s=1.5m/s ；答： （1）通过电动机的电流为5A ；（2）电动机输出的机械功率为450W ；（3）提升速度为1.5m/s ．16．其同学为了测量一个量程为3V 的电压表的内阻，进行了如下实验．（1）他先用多用表进行了正确的测量，测量时指针位置如图1所示，得出电压表的内阻为3.00×103Ω，此时电压表的指针也偏转了．已知多用表欧姆档表盘中央刻度值为“15”，表内电池电动势为1.5V ，则电压表的示数应为 1.0 V （结果保留两位有效数字）（2）为了更准确地测量该电压表的内阻R V ，该同学设计了图2所示的电路图，实验步骤如下：A ．断开开关S ，按图2连接好电路；B ．把滑动变阻器R 的滑片P 滑到b 端；C ．将电阻箱R 0的阻值调到零；D ．闭合开关S ；E ．移动滑动变阻器R 的滑片P 的位置，使电压表的指针指到3V 位置；F ．保持滑动变阻器R 的滑片P 位置不变，调节电阻箱R 0的阻值使电压表指针指到1.5V 位置，读出此时电阻箱R 0的阻值，此值即为电压表内阻R V 的测量值；G ．断开开关S ．实验中可供选择的实验器材有：a．待测电压表b．滑动变阻器：最大阻值2000Ωc．滑动变阻器：最大阻值10Ωd．电阻箱：最大阻值9999.9Ω，阻值最小改变量为0.1Ωe．电阻箱：最大阻值999.9Ω，阻值最小改变量为0.1Ωf．电池组：电动势约6V，内阻可忽略g．开关，导线若干按照这位同学设计的实验方法，回答下列问题：①要使测量更精确，除了选用电池组、导线、开关和待测电压表外，还应从提供的滑动变阻器中选用c（填“b”或“c”），电阻箱中选用d（填“d”或“e”）②电压表内阻R V的测量值R测和真实值R真相比，R测＞R真（填“＞”或“＜”）；若R V越大，则越小（填“大”或“小”）【考点】N6：伏安法测电阻．【分析】（1）欧姆表的内电阻等于中值电阻，根据闭合电路欧姆定律列式求解即可；（2）①采用电压表半偏法测量电压表内电阻，要保证电压表与电阻箱的总电压保持不变，需要使电压表电阻远大于滑动变阻器的电阻，电阻箱最大电阻不能小于电压表电阻；从而选择实验仪表；②明确实验原理，知道实验中要保证电压表与电阻箱的总电压不变，但实际上该电压是变化的，当电阻箱电阻增加时，电压表与电阻箱的总电压略微增加，故调节电阻箱R0的阻值使电压表指针指到1.5V位置，此时电阻箱的电压大于1.5V；则可明确实验结果．【解答】解：（1）欧姆表的内电阻等于中值电阻，为：R=15×100=1500Ω；电压表的内电阻为：R V=3000Ω；故电压表读数为：U=IR V=•R V==1.0V；（2）①采用电压表半偏法测量电压表内电阻，要保证电压表与电阻箱的总电压保持不变，需要使电压表电阻远大于滑动变阻器的电阻，故滑动变阻器选择小电阻，即选择c；电阻箱最大电阻不能小于电压表电阻，电压表内电阻约为3000欧姆，故电阻箱选择d；②实验中要保证电压表与电阻箱的总电压不变，但实际上该电压是变化的；当电阻箱电阻增加时，电压表与电阻箱的总电压略微增加；实验中认为电阻箱和电压表电阻相等，故调节电阻箱R0的阻值使电压表指针指到1.5V位置，此时电阻箱的电压大于1.5V，故电阻箱的电阻大于电压表的电阻，即测量值偏大；当R v越大，电压表与电阻箱的总电压偏差越小，系统误差越小，越小；故答案为：（1）1.0；（2）①c；d；②＞；小．17．如图所示，在直角坐标系xOy内，有一质量为m，电荷量为﹣q的粒子A从坐标为（0，L）的点沿x 轴正方向以初速度0射出，粒子重力忽略不计，现要求该粒子能通过点P（a，﹣b），可通过在粒子运动的空间范围内加适当的“场”来实现．（1）若只在整个I、Ⅳ象限内加沿y轴正方向的匀强电场，使粒子在电场中做轨迹为抛物线的运动，并能到达P点，求匀强电场的电场强度E的大小；（2）若只在整个第I象限内加沿y轴正方向的匀强电场，粒子先在第I象限内做轨迹为抛物线的运动，进入第Ⅳ象限内做匀速直线运动，也能使粒子运动到达P 点．求电场强度E的大小；（3）若只在y轴上某点固定一带正电的点电荷，使粒子在点电荷产生的电场中作匀速圆周运动，并能到达P点，设静电力常量为k．求点电荷的电量Q的大小．【考点】A6：电场强度；AA：电场的叠加；AG：匀强电场中电势差和电场强度的关系．【分析】分析带电粒子不同情境中的受力和运动情况，是解决问题的首要前提，。
陕西省黄陵县高二物理下学期第四学月考试试题(高新部,含解析)
陕西省黄陵高新部2016-2017学年高二下学期第四学月考试物理试题一、单项选择题（8小题，共24分；在每小题给出的四个选项中，只有一个正确选项，选对的得3分，选错或不答的得0分）1. 电磁学的成就极大地推动了人类社会的进步。
下列说法错误的是 ( )A. 甲图中，这是录音机的录音电路原理图，当录音机录音时，由于话筒的声电转换，线圈中变化的电流在磁头缝隙处产生变化的磁场B. 乙图电路中，开关断开瞬间，灯泡会突然闪亮一下，并在开关处产生电火花C. 丙图中，在真空冶炼中，可以利用高频电流产生的涡流冶炼出高质量的合金D. 丁图中，钳形电流表是利用电磁感应原理制成的，它的优点是不需要切断导线，就可以方便地测出通过导线中交变电流的大小【答案】B【解析】试题分析：甲图中，声音振动产生的感应电流经放大后输入到录音磁头，录音磁头根据声音电流的变化产生变化的磁场，而磁带上面的磁粉就会根据产生的磁场来分布，以磁场的方式记录下声音信号，选项A对。
乙图电路中，开关断开瞬间，线圈由于自感而产生感应电动势，但由于和灯泡构成的电路是断开的，无法形成闭合回路，没有感应电流，灯泡不会再亮选项B错。
丙图中，在真空冶炼中，可以利用高频电流产生变化的磁场，从而在金属矿石中产生涡流发热而熔化，选项C对。
丁图中，钳形电流表是利用电磁感应原理制成的，根据变压器电流比与匝数成反比，根据电流表和匝数比即可求出导线中交变电流的大小，选项D对。
考点：电磁感应2. 如图所示，有缺口的金属圆环与板间距为d的平行板电容器的两极板焊接在一起，金属环右侧有一垂直纸面向外的匀强磁场，现使金属环以恒定不变的速率v向右运动由磁场外进入磁场，在金属环进入磁场的过程中，电容器带电量Q随时间t变化的定性图象应为 ( )A. B.C. D.【答案】C【解析】金属圆环切割磁感线时产生感应电动势为：，L是有效的切割长度，电容器极板间的电压：，电量：．由图知，L先增大，当圆环右一半进入磁场后，L开始减小，完全进入磁场后，L不变，等于电容器板间距离，则Q先增大，后减小，再不变，C正确；ABD错误；故选C。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
陕西省延安市黄陵县2016-2017学年高二物理4月月考试题（重点班）
时 间：100分钟 满分：100分
本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。
注意将Ⅰ卷答案填涂在答题卡上
第Ⅰ卷（选择题，共40分）
一 、单择题（本题共10小题，每小题4 分，共40分。
在每小题给出的四个选项中，只有一个答案是正确的，请将答案填入答题卡中。
）
1．以下说法正确的是( )
A ．在静电场中，沿着电场线方向电势逐渐降低
B ．外力对物体所做的功越多，对应的功率越大
C ．电容器电容C 与电容器所带电荷量Q 成正比
D ．在超重和失重现象中，地球对物体的实际作用力发生了变化
2．国际单位制中，不是电场强度的单位是( )
A ．N/C
B ．V/m
C ．J/C
D ．T ·m/s
3．如图所示，某区域内有垂直纸面向里的匀强磁场，磁感应强度大小为B.一正方形刚性线圈，边长为L ，匝数为n ，线圈平面与磁场方向垂直，线圈一半在磁场内．某时刻，线圈中通过大小为I 的电流，则此线圈所受安培力的大小为( )
A.2BIL
B.12nBIL C ．nBIL D.2nBIL
4.已知均匀带电的无穷大平面在真空中激发电场的场强大小为
σ2ε0，其中σ为平面上单位面积所带的电荷量，ε0为常量．如图所示的平行板电容器，极板正对面积为S ，其间为真空，带电量为Q.
不计边缘效应时，极板可看作无穷大导体板，则极板间的电场强度大小和两极板间相互的静电引
力大小分别为( )
A.Q ε0S 和Q 2ε0S
B.Q 2ε0S 和Q 2ε0S
C.Q 2ε0S 和Q 22ε0S
D.Q ε0S 和Q 22ε0S 5.如图，直线a 、b 和c 、d 是处于匀强电场中的两组平行线，M 、N 、P 、Q 是它们的交点，四点处的电势分别为φM 、φN 、φP 、φQ .一电子由M 点分别运动到N 点和P 点的过程中，电场力所做的负功相等．则( )
A．直线a位于某一等势面内，φM>φQ
B．直线c位于某一等势面内，φM>φN
C．若电子由M点运动到Q点，电场力做正功
D．若电子由P点运动到Q点，电场力做负功
6．一个闭合线圈放在变化的磁场中，线圈产生的感应电动势为.若仅将线圈匝数增加为原来的2倍，则线圈产生的感应电动势变为( )
A．2E B．4E C．E/2 D．E/4
7．机场的安检人员用手持金属探测器检查乘客时．探测线圈内通有交变电流，能产生迅速变化的磁场．当探测线圈靠近金属物体时，这个磁场能在金属物体内部能产生涡电流，涡电流又会产生磁场，倒过来影响原来的磁场．如果能检测出这种变化，就可以判定探测线圈下面有金属物体了．以下用电器与金属探测器工作原理相似——利用涡流的是( )
A．变压器 B．日光灯 C．电磁炉 D．直流电动机
8．如图甲所示，一个匝数n＝100的圆形导体线圈，面积S1＝0.4 m2，电阻r＝1 Ω.在线圈中存在面积S2＝0.3 m2的垂直线圈平面向外的匀强磁场区域，磁感应强度B随时间t变化的关系如图乙所示．有一个R＝2 Ω的电阻，将其两端a、b分别与图甲中的圆形线圈相连接，b端接地，则下列说法正确的是( )
A．圆形线圈中产生的感应电动势E＝6 V
B．在0～4 s时间内通过电阻R的电荷量q＝6 C
C．设b端电势为零，则a端的电势φa＝3 V
D．在0～4 s时间内电阻R上产生的焦耳热Q＝18 J
9．如图，足够长U型光滑金属导轨平面与水平面成θ角(0<θ<90°)，其中MN与PQ平行且间距为L，导轨平面与磁感应强度为B的匀强磁场垂直，NQ段电阻为R，导轨其余部分电阻不计．金属棒ab由静止开始沿导轨下滑，并与两导轨始终保持垂直且良好接触，ab棒接入电路的电阻为R，当流过ab棒某一横截面的电量为q时，棒的
qBLv
10. 如图所示，理想变压器的输出端有两组次级线圈，分别接有电感元件L和电容元件C．若用I L、I C分别表示通过L和C的电流，则下列正确的是( )
A．若M、N接交流电，则I L＝0、I C≠0
B．若M、N接交流电，则I L≠0、I C≠0
C．若M、N接恒定电流，则I L≠0、I C＝0
D．若M、N接恒定电流，则I L≠0、I C≠0
第Ⅱ卷（非选择题，共60分）
二、填空题（每空3分，共30分）
12.如左图，有一水平放置的U形导体框处于磁感应强度B=0.4T的匀强磁场中，阻值为0.5Ω的导体棒ab以速度v=5m/s向右匀速运动，框架宽L=40cm，电阻不计。
则导体棒ab中的感应电动势为
v 电流 A，方向为（“a流向b”或“b流向a”），电路消耗的电功率P为 W。
13、如右图所示是一个按正弦规律变化的交流电图像。
该交流电电流的频率是 HZ，峰值是 A，4s时间内电流方向变化了次。
若将该交流电串联一个阻值为10Ω的定值电阻，则10s内产生的焦耳热为 J。
三．计算题（14题6分、15题12分、16题12分、共30分）
14. (6分)如图所示为一交流电压随时间变化的图象。
每个周期内，前
三分之一周期电压按正弦规律变化，后三分之二周期电压恒定。
根据图
中数据可得此交流电压的有效值为？
15. (12分)一个小型应急交流发电机．内部为n＝50匝边长L＝20cm的正方形线圈，总电阻为r＝1.0Ω．线圈在磁感应强度为B＝0.1Ｔ的匀强磁场中，绕垂直于磁感线的轴匀速转动．发电机对一电阻为R＝9.0Ω的电灯供电，线路中其它电阻不计，若发电机的转动角速度为ω＝100 rad/s时，电灯正常发光．求：（1）交流发电机的电动势的最大值和有效值是多少？
（2）通过电灯的电流是多少？
（3）电灯正常发光的功率？
16. (12分) 如图所示，位于竖直平面内的坐标系xOy，在其第三象限空间有沿水平方向的、垂直于纸面向外的匀强磁场，磁感应强度大小为B＝0.5 T，还有沿x轴负方向的匀强电场，电场强度大小为E＝2 N/C.在其第一象限空间有沿y轴负方向、电场强度大小也为E的匀强电场，并在y>h＝0.4 m的区域有磁感应强度也为B的垂直于纸面向里的匀强磁场．一个带电荷量为q的油滴从图中第三象限的P点得到一初速度，恰好能沿PO做匀速直线运动(PO与x轴负方向的夹角
θ＝45°)，并从原点O进入第一象限．已知重力加速度g＝10 m/s2，求：
(1)油滴在第三象限运动时受到的重力、电场力、洛伦兹力三力的大小之比，并指出油滴带何种电荷；
(2)油滴在P点得到的初速度大小；
(3)油滴在第一象限运动的时间．
选择题。
1-5：ACDDB 6-10：A、C、BD、BD、B
二、填空题。
11: 电能变小
12：0.8 1.6b流向a 1.28
13：2.5 2 20 200
三、计算题
14. 2√15
15. (1) 电动势的最大值为E m＝nBSω＝nBωL2＝20 V
电动势的有效值为E＝E m/2＝10 2 V
(2)流过电灯的电流为I＝E/(R+r)＝2A
（3）电灯正常发光的功率P＝I2R＝18W
16. (1)1∶1∶2，油滴带负电(2)4 2 m/s (3)0.828 s
解析(1)油滴带负电．
油滴受三个力作用(如下图)，设油滴质量为m，
由平衡条件有qvBsin45°＝qE ，
mgtan45°＝qE ，
重力、电场力、洛伦兹力三力的大小之比为
mg ∶qE ∶qvB ＝1∶1∶ 2.
(2)由qvBsin45°＝qE 可得油滴在P 点得到的初速度大小v ＝2E B ＝4 2 m/s. (3)油滴进入第一象限，由电场力和重力大小相等可知，油滴先做匀速直线运动，进入y ≥h 的区域后做匀速圆周运动，轨迹如图所示，最后从x 轴上的N 点离开第一象限．
由O →A 匀速运动位移为s 1＝2h ，运动时间：t 1＝s 1v
＝0.1 s. 油滴由A →C 做匀速圆周运动，qvB ＝mv 2
R
，而qvB ＝2mg ， 解得R ＝v 22g
由A →C 的圆周运动时间为t 2＝πR 2v ＝πv 22g ＝π5
s ＝0.628 s. 由对称性知从C →N 的时间t 3＝t 1＝0.1 s ，
在第一象限运动的总时间t ＝t 1＋t 2＋t 3＝0.828 s.。
