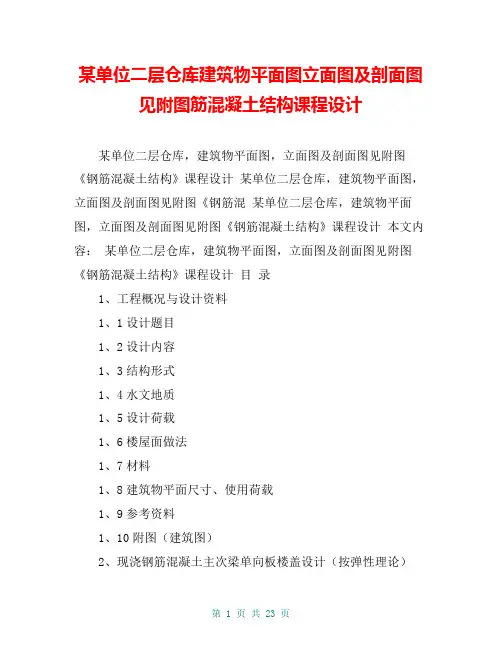

某单位二层仓库建筑物平面图立面图及剖面图见附图筋混凝土结构课程设计某单位二层仓库，建筑物平面图，立面图及剖面图见附图《钢筋混凝土结构》课程设计某单位二层仓库，建筑物平面图，立面图及剖面图见附图《钢筋混某单位二层仓库，建筑物平面图，立面图及剖面图见附图《钢筋混凝土结构》课程设计本文内容：某单位二层仓库，建筑物平面图，立面图及剖面图见附图《钢筋混凝土结构》课程设计目录1、工程概况与设计资料1、1设计题目1、2设计内容1、3结构形式1、4水文地质1、5设计荷载1、6楼屋面做法1、7材料1、8建筑物平面尺寸、使用荷载1、9参考资料1、10附图（建筑图）2、现浇钢筋混凝土主次梁单向板楼盖设计（按弹性理论）2、1截面尺寸假定2、2板配筋设计（取1m板带）2、3次梁配筋设计2、4主梁配筋设计2、5局部双向板（单块板）3、钢筋混凝土板式楼梯配筋设计3、1、梯段斜板设计3、2平台板配筋设计3、3平台梁配筋设计4、混合建筑物墙体设计2×5、7(m)0、5 kN/m25、3 kN/m21、9参考资料（1）教材：混凝土结构与砌体结构、工程制图；（2）规范：建筑结构荷载规范、混凝土结构设计规范、建筑地基基础设计规范、建筑结构制图标准等。
1、10附图（建筑图）2、现浇钢筋混凝土主次梁单向板楼盖设计（按弹性理论）2、1截面尺寸假定构件截面尺寸b×h假定（mm）板 h= l/40100 次梁 h= l/（12~18）250×450 主梁 h=l/（10~14）250×5502、2 板配筋设计（取1m板带）2、2、1计算简图六跨梁，按五跨进行计算。
恒载：面层20×0、03×1 = 0、60 kN/m 钢筋混凝土楼面板25×0、1×1 =2、50 kN/m板底粉刷17×0、02×1 = 0 、34 kN/m标注值：恒载 gk = 0、6 +2、5 + 0、34 =3、44 kN/m 活载 qk =5、3 ×1 =5、3kN/m折算荷载（设计值） g，=1、2×gk +1、4×qk /2 =1、2×3、44+1、4×5、3/2 =7、838kN/mq，=1、4×qk /2 =1、4×5、3/2 =3、71 kN/m2、2、2 内力分析板弯矩计算截面1 截面B 截面2 截面C 截面3 kg 0、0780、079 0、046 M g = kg g’lo2 (kN、m)2、2072、2351、302 kq 0、1000、111 0、085 M q = kq q’lo (kN、m)1、3391、4871、138 M = M g+ M q3、5463、7222、440 （kq按活荷载最不利布置取值。
比较详细精美的库房建筑施工图（共9张）
某单位二层仓库建筑物平面图立面图及剖面图见附图筋混凝土结构课程设计
某单位二层仓库建筑物平面图立面图及剖面图见附图筋混凝土结构课程设计某单位二层仓库，建筑物平面图，立面图及剖面图见附图《钢筋混凝土结构》课程设计某单位二层仓库，建筑物平面图，立面图及剖面图见附图《钢筋混某单位二层仓库，建筑物平面图，立面图及剖面图见附图《钢筋混凝土结构》课程设计本文内容：某单位二层仓库，建筑物平面图，立面图及剖面图见附图《钢筋混凝土结构》课程设计目录1、工程概况与设计资料1、1设计题目1、2设计内容1、3结构形式1、4水文地质1、5设计荷载1、6楼屋面做法1、7材料1、8建筑物平面尺寸、使用荷载1、9参考资料1、10附图（建筑图）2、现浇钢筋混凝土主次梁单向板楼盖设计（按弹性理论）2、1截面尺寸假定2、2板配筋设计（取1m板带）2、3次梁配筋设计2、4主梁配筋设计2、5局部双向板（单块板）3、钢筋混凝土板式楼梯配筋设计3、1、梯段斜板设计3、2平台板配筋设计3、3平台梁配筋设计4、混合建筑物墙体设计2×5、7(m)0、5 kN/m25、3 kN/m21、9参考资料（1）教材：混凝土结构与砌体结构、工程制图；（2）规范：建筑结构荷载规范、混凝土结构设计规范、建筑地基基础设计规范、建筑结构制图标准等。
1、10附图（建筑图）2、现浇钢筋混凝土主次梁单向板楼盖设计（按弹性理论）2、1截面尺寸假定构件截面尺寸b×h假定（mm）板 h= l/40100 次梁 h= l/（12~18）250×450 主梁 h=l/（10~14）250×5502、2 板配筋设计（取1m板带）2、2、1计算简图六跨梁，按五跨进行计算。
恒载：面层20×0、03×1 = 0、60 kN/m 钢筋混凝土楼面板25×0、1×1 =2、50 kN/m板底粉刷17×0、02×1 = 0 、34 kN/m标注值：恒载 gk = 0、6 +2、5 + 0、34 =3、44 kN/m 活载 qk =5、3 ×1 =5、3kN/m折算荷载（设计值） g，=1、2×gk +1、4×qk /2 =1、2×3、44+1、4×5、3/2 =7、838kN/mq，=1、4×qk /2 =1、4×5、3/2 =3、71 kN/m2、2、2 内力分析板弯矩计算截面1 截面B 截面2 截面C 截面3 kg 0、0780、079 0、046 M g = kg g’lo2 (kN、m)2、2072、2351、302 kq 0、1000、111 0、085 M q = kq q’lo (kN、m)1、3391、4871、138 M = M g+ M q3、5463、7222、440 （kq按活荷载最不利布置取值。
房屋建筑工程图集-平面图立面图剖面图详图
结合实际看图。
1111
（二）、阅读房屋建筑工程图的方法 先读首页图 读总平面图 读建筑施工图 读结构施工图 读设备施工图 读图时注意工种之间的联系，前后照应。
1212
8.2 总平面图
一、总平面图的形成和用途及表示方法
总平面图的形成 将新建工程四周一定范围内的新建、拟建、原有和拆除的建筑物、
99
五、建筑设计总说明
设计依据：立项，规划许可证 建筑规模 占地面积——建筑物底层外墙皮以内所有面积之和 建筑面积——建筑物外墙皮以内各层面积之和 标高 相对标高———以建筑物底层室内地面为零的标高 绝对标高——以青岛黄海平均平面的高度为零点的标高 装修做法：地面、楼面、墙面的装修做法 施工要求 1)严格执行施工验收规范中规定 2)对图纸中不详之处的说明
2、建筑平面图表达的内容 建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关
系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位 置及类型。 3、建筑平面图的用途
是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依 据，是建筑施工中的重要图纸。
2323
二、建筑平面图的图示方法
1818
5．等高线
1）地形——地面上高低起伏的形状，地形用等高线表示 2）等高线的绘制 假想用间隔相等的若干水平面把山头从某一高度顶一层一层地剖开， 在山头表面上便出现一条一条的截交线，把这些截交线投射到水平投影 面上，就得到一圈一圈的封闭曲线，即为等高线。 3）由等高线分析地形的高低起伏状况： A 等高线间距越大，地面越平坦，间距越小，地面越陡峭 B 数值由外圈向内圈增大，地形上凸；数值由外向内减小，地形下凹 6、 道路：标注道路中心控制点，道路的标高及平面位置

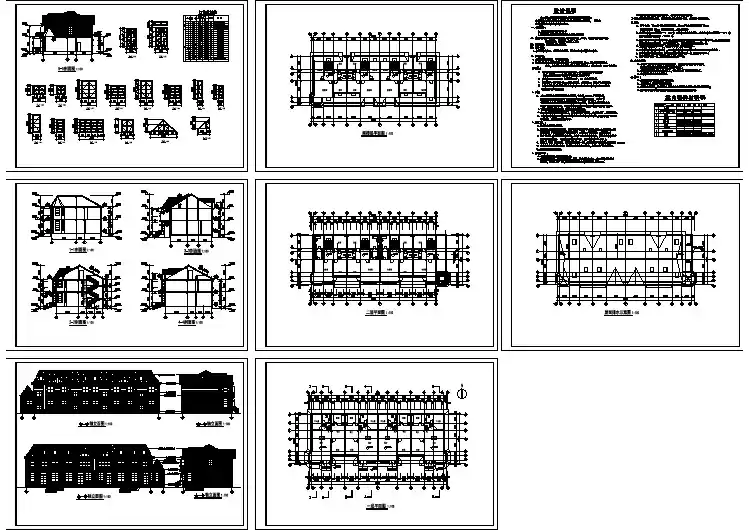

某城市二层别墅平立剖面建筑图（含说明图）
某地多层储藏室及幼儿园建筑施工图
建筑平面图识读课件图文-建筑平面图识读-剖面图
二、建筑平面图的图示内容
图名、比例 标高
定位轴线及 其编号
朝向和 平面布置
剖切符号和 索引符号
楼梯的布置
各种设备的 布置
图例、图线
尺寸标注
门窗的位置 和编号
室内的装修 做法
一层
二、建筑平面图的图示内容
图名、比例 标高
定位轴线及 其编号
朝向和 平面布置
剖切符号和 索引符号
楼梯的布置
各种设备的 布置
3.300
建筑剖面图的 形成
3.180
500
500
500
2.400 0.900 -0.300
断面轮廓 为粗实线 C
投射方向
断
面
+0.000
后
细的
4500
1200 实 可
1-1剖面图
B 1:100
线A 见 轮
廓
为
剖切平面
建筑剖面图
作用：建筑剖面图用来表达建筑 物内部垂直方向 的结构形式、分 层情况、内部构造及各部位的高 度等。它与建筑平面图、立面图 相配合，是建筑施工图中不可缺 少的重要图样之一。
屋顶平面图的 形成
一层
比例
二、建筑平面图的图示内容
图名、比例 标高
定位轴线及 其编号
朝向和 平面布置
剖切符号和 索引符号
楼梯的布置
各种设备的 布置
图例、图线
尺寸标注
门窗的位置 和编号
室内的装修 做法
定位轴线
D C A
D
B A 3
2 1
一层
二、建筑平面图的图示内容
图名、比例 标高
定位轴线及 其编号
4、未剖切到的可见部分，如可见的楼梯梯段、栏杆扶手、走廊 端头的窗；可见的梁、柱，可见的水斗和雨水管，可见的踢脚和 室内的各种装饰等；
