三极管基础知识及检测方法
三极管的识别与检测
不是越大 越好，需根据电路要求选择β值。β太高，易引 起自激，工作稳定性差，受温度影响也大。通常 选β在40～100之间。
UCBO、UCEO、ICM和PCM是三极管极限参数，电路的估算值不得超过这些极限参数。
测电流的放大系数
没有“β或hFE”挡的万用表测量（如MF30）将万用表置于“R×1K”挡（以NPN管 为例），红表笔接基极以外后管脚，左手拇指与中指将黑表笔与基极以外的另一管脚捏在一起， 同时用左手食指触摸余下的管脚，
这时表针应向右摆动。将基极以外的两管脚对调后再测一次。两次测量中，表针摆动幅 度较大的那一次，黑表笔所接为集电极，红表笔所接为发射极。表针摆动幅度越大，说明被测
直接识别三极管型号、 β、引脚的方法
一般情况下可以根据命名规则从三极管管壳上的符号辨别出它的型号和类型。同时 还可以从管壳上的色点的颜色来判断出管子的放大系数β值的大致范围。常用色点对β值 分档如下：
色 标
棕
红
橙
黄
绿
蓝
紫
灰
白
β 1～15 15～25 25～40 40～55 55～80 80～120 120～180 180～270 270～400
当从管壳上知道它们的型号以及β值后，还应进一步判别它们的三个电极。 90XX系列三极管管脚判别： 拿起三极管，把文字标注一面朝向自己，从左到右依次为发射极e、基极b、集电极c
三极管的管脚必须正确确认， 否则接入电路后，不但不能正常工 作，还会烧坏管子及其它电路。
四、 三极管的分类
内部结构：NPN型和PNP型管；工作频率：有低频和高频管； 功率：有小功率和大功率管； 用途：有普通管和开关管； 材料：有锗管和硅管等等。 封装材料分：金属壳、塑封管等
三极管的检测方法与经验
三极管的检测方法与经验三极管是一种常用的电子器件，被广泛应用于电子电路中。
为了确保三极管的正常工作，我们需要对其进行检测。
以下将介绍三极管的检测方法与经验：一、外观检测方法：1.观察引脚：三极管一般有三个引脚，分别是基极（B）、发射极（E）和集电极（C）。
我们需要检查这些引脚是否完好无损，无断裂、弯曲等现象。
2.观察外壳：观察三极管的外壳是否有明显的损坏或变形。
如果外壳被烧焦或者熔化，很可能是因为三极管工作时发生了过热。
3.检查标记：三极管的标记通常会在外壳上或者引脚上，我们需要核对标记与规格书上的对应关系。
二、直流参数检测方法：1. 测量极间电阻：使用万用表的电阻档，分别测量基极与发射极之间的电阻（Rbe）和基极与集电极之间的电阻（Rbc）。
通常来说，Rbe应当大于Rbc。
2.测量电流放大倍数：将三极管与电源、电阻连接成一个简单的放大电路。
通过变化输入电压并测量相关的电流，可以计算出三极管的电流放大倍数（β）。
一般来说，β的值应该在规格书提供的范围内。
3. 测量饱和电压：通过各引脚电压差，可以测量三极管的饱和电压（Vce(sat)）。
根据规格书的要求进行判断。
4. 测量截止电流：将三极管与电源、电阻连接成一个简单的截止电路。
通过测量截止电流（Icutoff）来判断三极管的工作状态。
截止电流应当接近于零。
三、交流参数检测方法：1.测量输入电阻：在交流放大电路中，测量输入电阻可以用万用表的电阻档进行。
输入电阻的值应当在规格书提供的范围内。
2.测量输出电阻：在交流放大电路中，测量输出电阻可以通过变化输出电压并测量相关的电流，来计算输出电阻的值。
3.测量频率响应：通过输入不同频率的信号并测量输出信号的幅度，可以得到三极管的频率响应特性。
一般来说，三极管应当保持线性放大，即输出信号的幅度与输入信号的幅度成正比。
四、常见问题与经验：1.三极管引脚错误：在使用三极管时，经常会出现引脚接错的情况。
此时，应对三极管重新进行引脚标记，并按照正确的引脚连接。

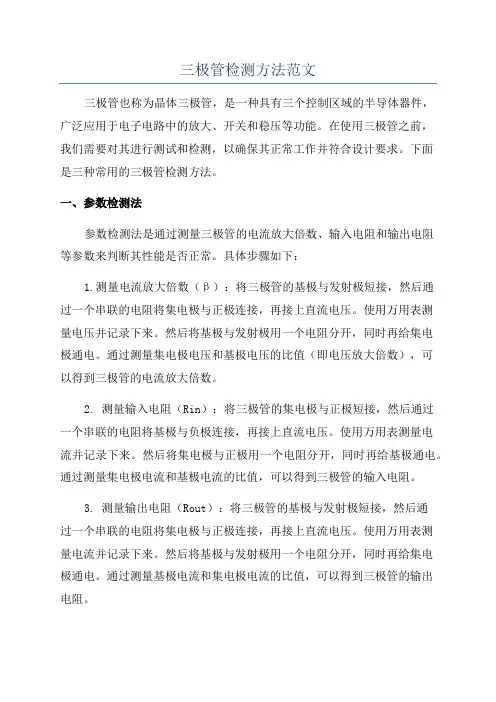

三极管检测方法范文
三极管检测方法范文三极管也称为晶体三极管，是一种具有三个控制区域的半导体器件，广泛应用于电子电路中的放大、开关和稳压等功能。
在使用三极管之前，我们需要对其进行测试和检测，以确保其正常工作并符合设计要求。
下面是三种常用的三极管检测方法。
一、参数检测法参数检测法是通过测量三极管的电流放大倍数、输入电阻和输出电阻等参数来判断其性能是否正常。
具体步骤如下：1.测量电流放大倍数（β）：将三极管的基极与发射极短接，然后通过一个串联的电阻将集电极与正极连接，再接上直流电压。
使用万用表测量电压并记录下来。
然后将基极与发射极用一个电阻分开，同时再给集电极通电。
通过测量集电极电压和基极电压的比值（即电压放大倍数），可以得到三极管的电流放大倍数。
2. 测量输入电阻（Rin）：将三极管的集电极与正极短接，然后通过一个串联的电阻将基极与负极连接，再接上直流电压。
使用万用表测量电流并记录下来。
然后将集电极与正极用一个电阻分开，同时再给基极通电。
通过测量集电极电流和基极电流的比值，可以得到三极管的输入电阻。
3. 测量输出电阻（Rout）：将三极管的基极与发射极短接，然后通过一个串联的电阻将集电极与正极连接，再接上直流电压。
使用万用表测量电流并记录下来。
然后将基极与发射极用一个电阻分开，同时再给集电极通电。
通过测量基极电流和集电极电流的比值，可以得到三极管的输出电阻。
通过以上步骤，我们可以得到三极管的相关参数，并根据规格书中的要求进行比较和判断。
二、特性曲线测量法特性曲线测量法是通过测量三极管的电压-电流特性曲线，来分析其工作状态和性能。
具体步骤如下：1.准备一台特性曲线测试仪或者对应的测试电路，用于实时测量电压和电流。
2.将三极管正确接入测试仪或测试电路，并设置相应的电压和电流范围。
3.逐渐调节电源电压或信号频率，同时记录下相应的电流和电压值。
4.根据测量得到的数据，绘制出三极管的电流-电压特性曲线。
5.根据特性曲线分析，可以判断三极管是否正常工作和是否符合设计要求。
晶体三极管的检测方法
晶体三极管的检测方法1.外观检测：外观检测是最基本也是最简单的检测方法之一、首先，检查晶体三极管的引脚，确保引脚没有损坏或弯曲。
其次，检查晶体三极管的封装是否完好，有无裂纹或烧伤痕迹。
2.导通测试：导通测试是用来检测晶体三极管的输入和输出电极之间是否有导通现象。
一种常用的方法是使用万用表的二极管测试功能，将万用表的正极接到晶体三极管的基极，将负极分别接到其它两个引脚。
如果万用表显示导通，那么可以判断晶体三极管是正常的。
3.放大倍数测试：放大倍数测试是衡量晶体三极管放大作用的一种方法。
该测试需要使用信号发生器、直流电压源和直流电流表等仪器。
首先，将信号发生器的输出信号通过一个适当的阻抗与晶体三极管的基极相连。
然后，将晶体三极管的发射极和集电极分别通过适当的负载电阻与直流电压源相连。
最后，用直流电流表分别测量集电极电流和基极电流，计算并比较两者的比值，即为晶体三极管的放大倍数。
4.静态工作点测试：晶体三极管的静态工作点决定了其正常工作时的电流和电压范围。
静态工作点测试可以通过直流电流表和电压表进行。
首先，将一个电压表连接到晶体三极管的发射极和集电极之间，另一个电压表连接到基极和发射极之间。
然后，通过可调节的直流电压源，逐渐改变基极电压，同时观察发射极和集电极电压的变化。
当静态工作点稳定在预期范围内时，即可判断晶体三极管正常工作。
5.动态参数测试：动态参数测试用于检测晶体三极管的响应速度和频率应答特性。
一种常用方法是使用示波器和信号发生器，将信号发生器的输出信号通过一个适当的阻抗与晶体三极管的基极相连，然后观察晶体三极管输出信号在示波器上的波形。
通过观察波形的衰减和变形情况，可以判断晶体三极管的动态参数。
除了上述常见的检测方法外，还可以使用其他更专业的测试仪器，如晶体三极管参数测试仪、半导体分析仪等，来进一步测试和分析晶体三极管的性能和特性。
在进行任何测试时，应确保采取适当的安全措施，避免损坏晶体三极管或相关仪器。
晶体三极管的检测方法
晶体三极管的检测方法1.外观检测：首先要对晶体三极管的外观进行检测，包括检查外壳是否有损坏、引脚是否有弯曲等。
这是一个基本的检测步骤，以确保器件没有物理上的缺陷。
2.无极性测试：晶体三极管是一种极性器件，引脚有正极和负极之分。
在测试之前，需要先确定晶体三极管的极性，可以通过查找器件的规格书或者使用万用表进行测试。
3.绝缘测试：绝缘测试是为了检测器件的绝缘性能，通常使用绝缘电阻表进行测试。
测试时，将绝缘电阻表的正极和负极分别接到晶体三极管的两个引脚上，测量引脚之间的绝缘电阻值，以确保器件的绝缘性能符合要求。
4.静态电流测试：晶体三极管在工作时会有静态电流流过，静态电流测试是为了检测器件的工作状态。
通常使用万用表的电流档位进行测试，将正极和负极分别接到器件的两个引脚上，测量引脚之间的静态电流值。
根据测试结果，可以判断器件是否工作正常。
5.封装测试：晶体三极管通常是封装在塑料或金属外壳中，封装测试是为了检测封装的质量。
通过目测外壳是否完好无损、使用万用表测试引脚之间的导通情况，以确保封装质量良好，不会对器件的正常工作产生影响。
6.动态参数测试：除了静态测试外，还需要进行动态参数测试。
动态参数包括电压增益、频率响应等，可以通过信号发生器和示波器进行测试。
通过输入不同的信号，观察输出信号的波形和幅值，以评估晶体三极管的动态性能。
7.温度测试：温度是影响晶体三极管工作的重要因素，需要进行温度测试。
温度测试可以通过热台、热风枪等设备进行。
通过将晶体三极管加热至一定温度，观察器件的工作状态是否正常，以了解器件在不同温度下的性能变化。
总之，晶体三极管的检测包括外观检测、极性测试、绝缘测试、静态电流测试、封装测试、动态参数测试和温度测试等多个方面。
通过这些检测手段，可以确保晶体三极管的质量和性能符合要求，从而保证电子电路的正常工作。
三极管识别及检测
频率特性测试
总结词
频率特性测试是评估三极管在不同频率下的 性能表现，对于高频应用中的三极管尤为重 要。
详细描述
频率特性测试通常使用专用的频率响应分析 仪进行。测试时，将分析仪的探头接在三极 管的输入或输出端上，然后改变测试信号的 频率，观察三极管在不同频率下的电压增益 、电流增益、相位偏移等参数的变化。通过 频率特性测试，可以评估三极管在高频条件 下的性能表现，对于设计高频电路具有重要
更换
当三极管出现损坏或性能下降时，应及时更换以 保证系统的稳定性和可靠性。
THANKS FOR WATCHING
感谢您的观看
意义。
0பைடு நூலகம் 三极管应用
在放大电路中的应用
01
02
03
放大电路
三极管作为电流放大器件， 通过基极电流控制集电极 电流，实现信号的电压放 大。
信号处理
三极管用于信号的电压放 大，提高信号的幅度和功 率，便于传输和驱动其他 电子元件。
音频放大
在音频放大电路中，三极 管将微弱的音频信号放大， 驱动扬声器发声，实现声 音的重放。
详细描述
开路故障通常表现为三极管无法正常 放大或输出信号，有时还会导致电路 无法正常工作。排除方法包括检查三 极管的引脚是否焊接良好，以及线路 是否连接正常等。
饱和与截止故障及排除
总结词
三极管饱和与截止故障是指三极管工作在饱 和区或截止区，导致电路无法正常工作。
详细描述
饱和与截止故障通常表现为电路无法正常放 大或输出信号，有时还会导致电路过热或损 坏。排除方法包括检查三极管的偏置电路是 否正常，以及负载是否过重等。
05 三极管安全使用注意事项
使用环境要求
温度
概述三极管的分类、符号、识别和检测方法等内容
概述三极管的分类、符号、识别和检测方法等内容三极管是一种重要的电子元件，广泛应用于各种电子设备中。
它是由三个掺杂不同材料的半导体层组成的，具有放大电流、开关控制等功能。
根据不同的工作原理和结构，三极管可以分为晶体管、双极型三极管、场效应管等几种类型。
本文将对三极管的分类、符号、识别和检测方法等内容进行详细介绍。
一、三极管的分类1. 晶体管晶体管是最早被发明的一种三极管，通常由P型半导体和N型半导体组成。
晶体管分为NPN型和PNP型两种，其中NPN型的结构是先N材料后P材料，PNP型的结构则是先P材料后N材料。
晶体管主要用于放大电路中，可以通过控制基极电流来控制集电极和发射极之间的电流。
2. 双极型三极管双极型三极管是一种特殊的晶体管，其结构和工作原理与晶体管类似，但是其基极、发射极和集电极之间的结构略有不同。
双极型三极管主要包括晶体管、功率三极管、双极锁相环等几种类型，广泛应用于各种机电设备中。
3. 场效应管场效应管是一种应用最为广泛的三极管，其结构包括栅极、漏极和源极三个部分。
场效应管主要包括MOS场效应管、JFET场效应管等几种类型，其工作原理是通过控制栅极电压来调节漏极和源极之间的电流。
以上是三极管的主要分类，不同类型的三极管在电子设备中具有不同的应用场景和性能特点，了解各种类型的三极管对于电子工程师来说是十分重要的。
二、三极管的符号三极管的符号通常由一个三角形和三根线组成，分别代表基极、发射极和集电极。
对于NPN型的晶体管，三角形的底边为一个实线，表示N型材料，细线表示P型材料，而对于PNP型的晶体管，则相反。
在电路图中，三极管通常使用符号来表示其类型和连接方式，方便工程师们快速识别和设计电路。
三、三极管的识别方法1. 外观识别三极管的外观通常是一个黑色的小型元件，表面标有型号、生产厂商等信息，通过这些信息可以初步确定其类型和参数。
此外，三极管的引脚也是区分不同类型的关键因素之一，一般来说，晶体管的引脚排列为基、发、集的顺序，而场效应管则为栅、漏、源的顺序。
如何检测三极管范文
如何检测三极管范文三极管是一种重要的电子元器件，常用于放大电路和开关电路。
检测三极管主要是为了判断其工作状态，确保其正常工作。
本文将从以下几个方面介绍如何检测三极管。
一、观察外观首先，我们可以通过观察三极管的外观来初步判断其工作状态。
外观正常的三极管应该没有明显的损坏，如断裂、氧化、发黑等。
如果发现外观有明显的损坏，那么可以初步判断这个三极管已经损坏，需要更换。
二、使用万用表万用表是我们常用的电子元器件检测工具之一，可以用来检测三极管的一些基本参数，如正向电流放大倍数、维持电压等。
1.检测正向电流放大倍数（β值）步骤如下：──────────────────────────────B-E测试─────C-E模拟─────────────────────────b.正确连接三极管的基极（B）、发射极（E）、集电极（C）到测试电路中。
c.打开电源，调整电流档位使得测试电路中的电流保持在合理范围内。
d.测量基极-发射极电流（IB）和集电极-发射极电流（IC）。
e.计算β值，β=IC/IB。
f.对比β值与数据手册中给定的范围，判断三极管是否正常。
2.检测维持电压（VBE）步骤如下：──────────────────────────────B-E测试─────C-E模拟─────────────────────────b.正确连接三极管的基极（B）和发射极（E）到测试电路中。
c.打开电源，将电压档位调整到合适的范围。
d.测量基极-发射极电压（VBE）。
e.对比VBE与数据手册中给定的范围，判断三极管是否正常。
三、使用示波器示波器是电子工程师常用的仪器之一，可用于检测三极管的工作状态。
可以通过观察示波器上的波形来判断三极管的工作是否正常。
1.检测放大特性步骤如下：a.将三极管正确连接到一个放大电路中。
b.将探头连接到三极管的集电极（C）和发射极（E）之间。
c.打开示波器，并调整时间基准和电压基准。
d.观察示波器上的输出波形。
