桥梁概论01-导论
1(第一篇)第一章概论第二章桥梁组成与分类解析
2.2 桥梁的主要类型
按结构体系划分 按跨度大小划分 按桥面位置划分 按桥梁用途划分 按材料划分 按跨越性质划分
…
1、按结构体系划分
梁式桥——主梁受弯 . 拱桥——主拱受压 . 刚架桥——构件受弯压 . 缆索承重桥梁——缆索受拉 . 组合体系桥梁——几种受力的组合 .
将上部结构的荷载传递到基础中去 挡住路堤的土，支承上部结构 将桥梁结构的反力传递到地基
…
桥梁的组成
所谓“五小部件”，是直接与桥梁服务功能有关 的部件，过去总称为桥面构造。
五小部件： 桥面铺装(或称行车道铺装) 排水防水系统 栏杆(或防撞栏杆) 伸缩缝 灯光照明
…
桥梁的组成（1） 一重二净之标墩三桥面四的、、跨间准中、梁之矢垂要水跨径的跨心高高间拱高直概位径：净径线度度的桥距念与距：至和：距概离对拱：桥，桥净离念对桥于顶长台空（梁l于面截f0，；背跨式梁与面对前线桥式低下于缘桥，桥水缘拱之）是，位至桥间；指是之相，的设指间邻是距计相的两指离水邻高跨每；位桥差拱孔对相墩，脚拱于邻中或截跨拱两线指面两桥个之桥下个，桥 间 面 缘拱是墩的与最脚指（距桥低截净或离下点面跨桥，线的最径台或路连；）路线
优点：整体性好，内力分布更均匀； 与连续梁相比跨越能力增加。
…
悬索桥
特点：荷载通过吊杆使缆索产生拉力，传递到岸上巨大的锚碇； 自重较轻——抗风能力差； 跨越能力大——跨越大江大河、跨海特大桥。
…
斜拉桥
特点：拉索相当于主梁增加弹性支承——跨越能力增大； 无笨重的锚固装置，抗风能力也优于悬索桥。
…
0桥梁工程导论引言
桥梁工程导论
桥梁工程概念
是指桥梁勘测、设计、施工、养护和检定等的工作过 程，以及研究这一过程的科学和工程技术。
桥梁工程勘测仪器
桥梁工程设计图纸
桥梁工程概念
桥梁工程导论
桥梁工程施工
桥梁工程健康监测 桥梁工程养护
桥梁工程导论
桥梁工程概念
桥梁工程——承受荷载的构架，结构工程。 桥梁自重、行人和车辆的重量、风力、水流压力、地
震力、撞击力，温度、湿度和腐蚀性介质的作用等。
地震力
撞击力
风力
有缘学习更多＋Байду номын сангаасｙｇｄ３０７６或关注桃报：奉献教育（店铺）
桥梁工程导论
《桥梁工程导论》课程结构
桥之史 桥之美
桥之构 桥之造 桥之护
人文桥梁 科技桥梁
32 学时
桥梁工程导论了解桥梁工程的发展简史有代表性的桥梁及其美学内涵初步掌握桥梁工程基本桥型的结构构成简单力学原理主要建造工艺过程了解桥梁工程在运营过程中的健康监测和养护管理的基本方法增强受众对桥梁工程建设基本知识和理念的了解
在人类赖以生存的地球 上，浩瀚的海洋、奔腾的河 流、高耸的山脉、幽深的峡 谷，自古以来，都是人类融 合和文化交流的天然障碍。
桥梁工程导论
海洋
峡谷
山川
桥梁工程导论
当人类第一次从横卧小溪的枯树上走过，就与桥梁结下 了不解之缘。
随着人类智慧的发展和社会文明的进步，桥梁已逐渐演 变为复杂的工程结构和伟大的人造艺术工程。
横卧小溪的枯树
伦敦桥
桥梁工程导论
有些桥梁，被赋予奔腾磅礴的史诗气势，“一桥飞架南 北，天堑变通途”。
有些桥梁，被寄托恬静闲适的田园情怀，“雨里鸡鸣一 两家，竹溪村路板桥斜”。
桥梁工程总论概论
设计水位 低水位
l计
14
1.1 概述 1.1.2 桥梁的组成和分类
一、桥梁的组成及相关术语
（二）专业术语—桥梁长度方向（5）
标准跨径（lk） ：对于梁式桥，指两相邻墩中线之间水平距离或墩 中线与台背前缘间距离；对于拱桥和涵洞指净跨径。
公路常用10m、16m、20m、40m，有利于桥梁制造和施工的机械化， 桥梁养护维修和战备需要。区分桥梁规模的基准之一。
观察，勤思考，理论联系实际。
“多问”：将根据教学安排完成适量的思考及练习作业。
学习要求:
认真做笔记，精力集中，独立完成作业。
成绩评定（100分制）:
平时作业占20%，课程考试占80%。
6
第一章 总 论 1.1 概 述
本 1.1.1 桥梁的定义和地位
节
主 要
1.1.2 桥梁的组成和分类
内
容
1.1.3 桥梁的起源和发展概况
8
1.1 概述 1.1.1 桥梁的定义和地位
二、桥梁的地位
桥梁在交通事业中的地位 ：
① 桥梁是交通线的重要组成部分，是公路工程 中的关键工程（ 3,583, 700 km的公路，其中 71 万余 座桥的总长度 28,192 公里 (2012年)，里程 不长、难度大、造价高、工期长）；
② 经济上，桥涵一般约占公路总造价的20%～ 30%；
总论
3
混凝土简支梁桥
3
圬工和钢筋混凝土拱桥
2
梁桥支座
1
桥梁墩台
1
桥梁基础
4
桥梁施工基本作业
0.5
桥梁上部施工
1.5
桥梁下部施工
2
合
计
18
2
5
桥梁介绍ppt
世界最大混凝土拱桥
排序
桥名
1 万县长江大桥 2 克尔克 1 号桥(Krk-1)
3 江界河大桥 4 邕江大桥 5 格莱兹维尔桥
(Gladesville) 6 艾 米 赞 德 桥 (Ponte da
Amizade) 7 布洛克兰斯桥
(Bolukrans) 8 阿拉比达桥(Arrabida) 9 山多桥(Sando)
3.盖茨黑德千禧大桥 英国盖茨黑德
盖茨黑德千禧桥（Gateshead Millennium Bridge）跨越泰恩（Tyne）河，步行桥长126米，规模不算大 ，但是造桥花费却用了将近3000万英镑！独特的外形引人注目：它不是一般的直桥，而是弯成弧形， 索塔也不是直立的，而是倾斜状的，通过几十组钢索将桥面固定，还可以将主桥向上拉起50米，这种 创新的开闭设计能让大型船只从下面通航而过，升到顶部时索塔和主桥宛若一只蝴蝶。
4.白令海峡大桥 北极海白令海峡
目前还只是处于提案阶段的白令海峡大桥（Bering Straits Bridge）一旦建成将成为一座宏伟的跨洲连 接通道，将亚洲、非洲、欧洲、北美洲和南美洲统统连接起来。该桥的建址目前已经有了多种提议， 比如威尔士王子角、楚科奇海港、得兹涅夫角都有很可能。此外还有人建议能建造由三座桥梁组成的 系列桥梁，总长超过80公里。然而北极地区的环境相当恶劣，要建筑这样一座大桥真的很难，一旦建 成，将成为人类建筑史上的又一大奇迹。
9 汕头岩石大桥
518 汕头,中国
10 鹤见航路桥(Tsurumi Fairway) 510 日本
1991 P.C 1999 H 1991 S
1.米约高架大桥 法国塔恩河谷
被称为“世界第一桥”的法国米约高架大桥（Millau Bridge）可以说是人类的建筑奇迹，跨越塔恩河谷 ，全长达2.46公里，却只用7个桥墩支撑，其中2、3号桥墩分别高达245米和220米，是世界上最高的 两个桥墩。大桥最高点达到343米，超过埃菲尔铁塔23米。2004年大桥正式对外开放使用，超越美国 科罗拉多州的皇家峡谷大桥，成为目前世界第一高的交通大桥。每当清晨的云雾从山中升起，白色的 米约大桥宛如一座巨大的竖琴，车辆在其上仿佛是穿梭在云间，享受一派云海美景。当地居民也称其 为“天空之桥”。
桥梁概论
名字解释1 桥跨结构：是在线路遇到障碍而中断时，跨越这类障碍的结构物2 桥墩桥台：是支撑桥跨结构并将恒载和车辆活载传至地基的建筑物3 墩台基础：是使桥上全部作用传至地基的底部奠基的结构部分4经夸距：设计洪水位上相邻两个桥墩之间的水平净距5 总夸距：多孔桥梁中各孔径跨径的总和也称桥梁孔径6 计算跨径：对具有支撑的桥梁，是指桥跨结构相邻两个支座中心的之间的距离对拱式桥，是指两相邻拱脚截面形心点之间的水平距离7 桥梁高度：简称桥高，是指桥面与低水位之间的距离8 桥下净空高度：设计洪水位或计算通航水位至桥跨结构最下缘之间的距离9 建筑高度：桥上行车路面高程至桥跨结构最下缘之间的距离10 净矢高：拱桥从拱顶截面下端至相邻两拱脚截面下缘最低点之连线的垂直距离11 计算矢高：拱顶截面形心至相邻相邻两拱脚截面形心之连线的垂直距离12 矢跨比：拱桥中拱圈的计算矢高和跨径之比13梁式桥：是一种在竖向作用的作用下无水平反力的结构14拱式桥：承重结构主要是拱圈或拱肋15钢架桥：主要承重结构是梁或板的立柱或竖向整体结合在一起的钢架结构16 永久作用：在设计试用期内，其作用位置和大小方向不随时间变化，或者变化和平均值相比可忽略不计的作用17 可变作用：在设计试用期内，其作用位置和大小方向随时间变化，且变化和平均值相比不可忽略的作用18 桥面伸缩缝：为了保证桥跨结构在气温，活载作用，混凝土收缩与徐变等影响下按静力图式自由地变形，就需要使桥面在两梁端之间及梁端与桥背之间设置横向的伸缩缝19 圬工拱桥：拱桥不仅可以利用钢，钢筋混凝土等材料来修建，而且还可以充分利用抗压性能较好而抗拉性能差的圬工材料来修建，由圬工材料修建的拱桥叫圬工拱桥20 刚系拱杆：具有竖向吊杆的柔性系杆刚性拱蓝格尔拱：具有竖向吊杆的刚性系杆柔性拱洛泽拱：具有竖向吊杆的刚性系杆刚性拱21 合理拱轴线：使其与拱上各种作用作用下的压力线相吻合，使拱圈截面内只受轴向压力而无玩具作用截面应力均匀分布，充分利用材料的强度和圬工材料的抗压性能22 桥梁支座：是连接桥梁上部结构和下部结构的重要结构构件23 墩帽：是桥墩顶端的传力部分，它通过支座承托着上部结构，并将相邻两孔桥上的恒载和活载传递到墩身上应力较集中。

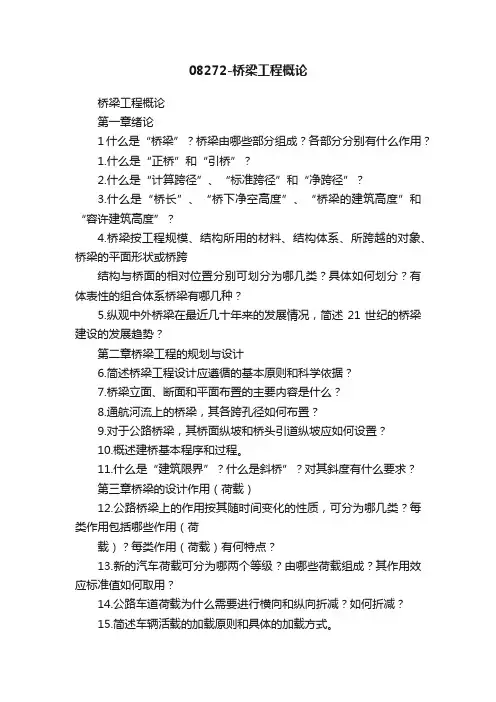

08272-桥梁工程概论
08272-桥梁工程概论桥梁工程概论第一章绪论1什么是“桥梁”？桥梁由哪些部分组成？各部分分别有什么作用？1.什么是“正桥”和“引桥”？2.什么是“计算跨径”、“标准跨径”和“净跨径”？3.什么是“桥长”、“桥下净空高度”、“桥梁的建筑高度”和“容许建筑高度”？4.桥梁按工程规模、结构所用的材料、结构体系、所跨越的对象、桥梁的平面形状或桥跨结构与桥面的相对位置分别可划分为哪几类？具体如何划分？有体表性的组合体系桥梁有哪几种？5.纵观中外桥梁在最近几十年来的发展情况，简述21世纪的桥梁建设的发展趋势？第二章桥梁工程的规划与设计6.简述桥梁工程设计应遵循的基本原则和科学依据？7.桥梁立面、断面和平面布置的主要内容是什么？8.通航河流上的桥梁，其各跨孔径如何布置？9.对于公路桥梁，其桥面纵坡和桥头引道纵坡应如何设置？10.概述建桥基本程序和过程。
11.什么是“建筑限界”？什么是斜桥”？对其斜度有什么要求？第三章桥梁的设计作用（荷载）12.公路桥梁上的作用按其随时间变化的性质，可分为哪几类？每类作用包括哪些作用（荷载）？每类作用（荷载）有何特点？13.新的汽车荷载可分为哪两个等级？由哪些荷载组成？其作用效应标准值如何取用？14.公路车道荷载为什么需要进行横向和纵向折减？如何折减？15.简述车辆活载的加载原则和具体的加载方式。
16.解释“冲击作用”和“冲击系数”的含义。
17.公路桥梁根据不同种类的作用及其对桥涵的影响、桥涵所处的环境条件，应考虑哪几种设计状况？18.什么是“作用效应组合”？其基本原则是什么？第四章桥面构造19.试述公路桥面构造的组成及其作用。
20.设置桥面纵坡、横坡的原因和目的是什么？如何设置？21.“泄水管”的有哪些类型，如何设置？22.什么是“伸缩装置”？其作用是什么？根据公路桥面伸缩装置的传力方式及其构造特点，可以分为哪几类？桥梁设置伸缩装置的构造应该满足哪些要求23.桥面防水层应设置在什么位置？防水层应满足哪些要求？第五章混凝土简支梁桥24.简述简支梁桥的特点，并说明简支梁桥按截面形式分可分为哪几类？25.什么是“肋板式梁桥”？肋板式梁桥的横截面可分为哪两种基本类型？26.装配式板桥的横向连接有哪些方法？装配式简支T形梁桥的横隔梁常用的横向连接有哪些？27.简述混凝土简支梁桥的截面类型，及其各自特点。
道路桥梁工程概论
2020年10月
FAN WEI
Shandong Jianzhu University
2020年10月
FAN WEI
二、国内外发展概况
中国的古代木桥、石桥和铁索桥都 长时间占据世界领先地位！
Shandong Jianzhu University
2020年10月
FAN WEI
安济桥 (赵州桥 公元605年)
FAN WEI
一、桥梁的地位
各种道路工程的关键节点
里程不长、难度高、造价大、工期长
城市立体交通的主要构成
立体交叉 高架道路
大中桥梁对当地的政治、经济、国防等 都具有重要意义！
Shandong Jianzhu University
2020年10月
FAN WEI
Shandong Jianzhu University
60年代末，日本和丹麦两个岛国开始实施跨海工程计划。
2019日本1991m 明石海峡大桥
日 本 ： 本 州 四 国 联 络 线
2019日本890m 多多罗斜拉桥
2019丹麦1624m大贝尔特
2019法国塞纳河上856m诺曼底(Normandy) 桥
Shandong Jianzhu University
Shandong Jianzhu University
2020年10月
FAN WEI
Shandong Jianzhu University
2020年10月
FAN WEI
世界最大斜拉桥
排序
桥名
1 多多罗桥(Tatara) 2 诺曼第桥(Normandie) 3 南京二桥 4 武汉三桥 5 青州闽江大桥 6 上海杨浦大桥 7 中央名港大桥(Meiko-Chuo)
《桥梁工程概论》复习资料及答案
《桥梁⼯程概论》复习资料及答案第⼀章绪论1.桥梁的作⽤是什么？它是由哪⼏个主要部分组成的？各部分的主要作⽤是什么？桥梁是指供车辆和⾏⼈等跨越障碍（河流、⼭⾕、还晚或其他路线等）的⼯程建筑物(跨越障碍的通道）。
桥梁由上部结构（包括桥跨部分和桥⾯构造，前者指直接承受桥上交通荷载的主体部分，后者指为保证桥跨结构能正常使⽤⽽需要的各种附属结构），下部结构（包括桥墩、桥台以及墩台的基础。
是⽀承上部结构、向下传递荷载的结构物）。
和⽀座组成（连接桥跨结构和桥梁墩台，提供荷载传递途径，适应结构变位要求），2.解释以下⼏个术语：总跨径（桥梁孔径）、净跨径、计算跨度、桥长、建筑⾼度、桥渡。
桥梁结构相邻两⽀座间的距离L称为计算跨径对梁式桥，设计洪⽔位上线上相邻两桥墩（或桥台）间的⽔平间距L0,称为桥梁的净跨径。
各孔径跨径之和称为总跨径。
对梁长，两桥台侧墙或⼋字墙尾端之间的距离LT，称为桥梁全长。
桥⾯⾄桥跨结构最下缘的垂直⾼度h，称为桥梁建筑⾼度。
以桥梁为主体包括桥头引线、导流堤等跨越河流、深⾕、低洼地带的全部建筑物称桥渡3.按照⼒学特性（体系）划分，桥梁有哪些基本类型？各类桥梁的受⼒特点是什么？按受⼒特性分，桥梁可分为梁桥、拱桥、悬索桥三种梁桥中，梁作为承重结构，主要是以其抗弯能⼒来承受荷载的。
在竖向荷载作⽤下，其⽀座反⼒也是竖直的；简⽀的梁部结构只受弯剪，不承受轴向⼒。
拱桥的主要承重结构是具有外形的拱圈。
在竖向荷载作⽤下，拱圈主要承受轴向压⼒，但也受弯受剪。
在拱趾处⽀撑⼒除了竖向反⼒外，还有较⼤的⽔平推⼒悬索桥在在竖向荷载下，其索受拉，锚碇处会承受较⼤的竖向（向上）和⽔平（向河⼼）⼒第⼆章桥梁⼯程的规划与设计1.什么是桥梁的净空（限界）？它有什么⽤途？桥梁净空（bridge clearance）包括桥⾯净空和桥下净空。
在净空界限范围内不得有桥跨结构的构件或其他建筑物侵⼊，以保证⾏车安全。
桥⾯净空指保证车辆⾏⼈安全通过桥梁所需要的桥梁净空界限。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《桥梁概论》 同济大学桥梁工程系 孙利民
4
《桥上桥下》李国豪
注:摘自《大科学家小讲台》,少年儿童出版社,1999年. 作者李国豪先生为前同济大学校长,著名桥梁专家.
浙江泰顺踏步桥
浙江诸暨独木桥 《桥梁概论》 同济大学桥梁工程系 孙利民
5
ห้องสมุดไป่ตู้
浙江泰顺廊桥
广西柳州程阳风雨桥 《桥梁概论》 同济大学桥梁工程系 孙利民
中国十佳桥梁
– 2004年中国土木学会评选的我国现代十大优秀桥梁.
国外著名桥梁
– 国外著名桥梁介绍.资料片《日本明石海峡大桥建设》.
中国古桥鉴赏
– 中国古木桥,石桥鉴赏.
技术参观(1)
– 上海周边古石桥参观.(视选课人数等情况安排)
《桥梁概论》 同济大学桥梁工程系 孙利民
2
课程目录(2)
大跨度桥梁
斜拉桥
9
上海豫园九曲桥
跨线桥
人行天桥 《桥梁概论》 同济大学桥梁工程系 孙利民
跨线人行桥
立交桥
10
城市高架桥
(本讲完)
《桥梁概论》 同济大学桥梁工程系 孙利民
11
�
桥梁新技术展望
– 桥梁工程技术的未来发展展望.
技术参观(2)
– 上海周边现代桥梁参观.(视选课人数等情况安排)
《桥梁概论》 同济大学桥梁工程系 孙利民
3
参考书目
《土木工程概论》
– 项海帆等编著,人民交通出版社,2007年.
《桥梁工程(上,下)》
– 范立础主编,人民交通出版社,2001年.
《讲义,资料》
桥梁导论
桥梁工程系 孙利民
《桥梁概论》 同济大学桥梁工程系 孙利民
1
课程目录(1)
导论
– 课程大纲,参考书目.李国豪短文《桥上桥下》.资料片《杭州湾大桥建 设》.
桥梁历史
– 桥梁历史,工程发展史.古代桥梁.近现代桥梁工程与技术.
桥梁形式
– 桥梁结构形式,力学特点.
桥梁美学
– 桥梁的造型,美学设计.中外名桥鉴赏.
竹浮桥
6
四川泸定桥
河北赵州桥
北京卢沟桥 《桥梁概论》 同济大学桥梁工程系 孙利民
7
阿尔的吊桥(油画荷梵高)
新安江电站桥 三峡大坝 《桥梁概论》 同济大学桥梁工程系 孙利民
8
伦敦桥闭(英国伦敦)
伦敦桥开(英国伦敦)
上海南浦大桥
上海杨浦大桥
岳阳洞庭湖大桥
南京长江二桥
《桥梁概论》 同济大学桥梁工程系 孙利民
– 国内外大跨度桥梁工程.资料片《苏通长江公路大桥建设》.
桥梁抗震
– 桥梁震害,抗震设计原理.
桥梁抗风
– 桥梁风灾,抗风设计原理.风洞,振动台试验室参观.
桥梁建设技术
– 桥梁施工主要技术.资料片(待定).
桥梁振动控制
– 桥梁结构振动及危害,桥梁振动控制技术.
桥梁健康监测与养护
– 桥梁的病害与事故,桥梁的监测,检测与养护管理技术.
