2013年上学期机电班《机械制图》期末考试试题
机械制图期末考试试卷及详细答案

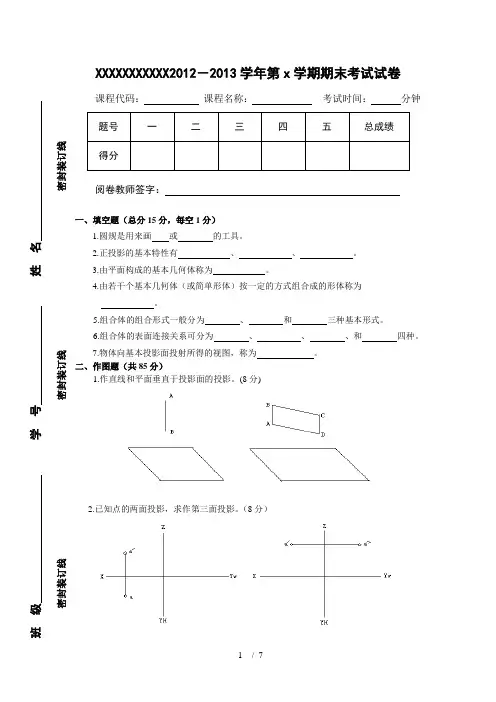

XXXXXXXXXXX2012-2013学年第x 学期期末考试试卷课程代码: 课程名称: 考试时间: 分钟 题号一 二 三 四 五 总成绩得分阅卷教师签字:一、填空题(总分15分,每空1分)1.圆规是用来画 或 的工具。
2.正投影的基本特性有 、 、 。
3.由平面构成的基本几何体称为 。
4.由若干个基本几何体(或简单形体)按一定的方式组合成的形体称为 。
5.组合体的组合形式一般分为 、 和 三种基本形式。
6.组合体的表面连接关系可分为 、 、 、和 四种。
7.物体向基本投影面投射所得的视图,称为 。
二、作图题(共85分)1.作直线和平面垂直于投影面的投影。
(8分)2.已知点的两面投影,求作第三面投影。
(8分)班 级 学 号 姓 名密封装订线 密封装订线 密封装订线3.已知直线的两面投影,求作第三面投影。
(6分)4.已知平面的两面投影,求作第三面投影。
(7分)5.已知圆锥面上A点的正面投影,求其另两个投影。
(8分)7.已知凹槽的三视图,画出它的正等轴测图。
(8分)8.已知物体的三视图,画出它的正等轴测图。
(10分)10.已知物体的两视图,补画第三视图。
(12分)机械制图(B)卷参考答案一、填空题(总分15分,每空1分)1.圆圆弧2.真实性积聚性类似性3.平面体4.组合体5.叠加型切割型综合型6.平齐不平齐相交相切7.基本视图二、作图题(总分85分)1.2.3.4.5.6.7.8.9 .10.。
