圆点光斑激光定位灯
红光Laser指示灯
红光Laser指示灯是打出一个小圆点，起到标线定位作用！
（诚信日成，用心服务）用技术赢得客户、用质量证明信誉、信誉赢得未来！我公司面向国内外激光、光电子市场，重点针对半导体激光应用领域，先后开发了点光源、线光源、十字光源、功率可调激光器、频率可调激光器、光纤藕合激光器等几大类数百种产品。
其中红光指示器主要应用于激光雕刻机、激光刻章机、激光切割机、激光内雕机、激光钉扣机、激光铆钉机、激光医疗仪器等激光加工设备上。
技术指标
光斑形状：点状
输出波长：635nm 650nm
管芯功率：5～30mW
规格: ：Φ10×35mm Φ12×36mm Φ12×40mm（带全返镜）
使用寿命：连续使用大于8000小时
光速发散度：0.3~0.5mrad
光学透镜：光学镀膜玻璃透镜G3
工作电压：直流5V
附件：激光专用电源
gl。
激光焊接机五大组成模块讲解讲解
激光焊接机五大组成模块讲解1、设备整体介绍：激光焊接是利用激光束优异的方向性和高功么密度等特点进行工作。
通过光学系统将激光束聚焦在很小的区域内，在极短的时间内使被焊处形成一个能量高度集中的热源区，从而使被焊物熔化并形成牢固的焊点和焊缝。
TY-LF-260型激光焊接实训机采用恒流脉冲式激光电源、灯泵浦Nd:YAG固体激光器、进口三菱PLC运控系统和高精度二维执行机构等核心模块组成。
产品整机一体化机身结构，有功能集成度高、操作人性化设计、传动系统稳定、焊接加工效率高等特点，可完成电子、机械器件焊接加工，广泛应用于航天、通讯、电子、汽车制造等加工制造类行业。
2、激光焊接机五大组成模块的作用及介绍：（1）光学系统是激光焊接设备的核心部分，由灯泵浦Nd:YAG固体激光器、谐振腔模块、激光指示定位系统、扩束系统和聚焦系统组成。
激光输出的好坏直接影响到激光焊接加工效果，因此激光器及整机激光光路的调试方法是学习阶段和实际应用当中必须掌握的技能。
通过对此模块的仿真实训，可以使学员全方位了解激光焊接设备中光学系统的组成及工作原理，各光学器件的结构与调试方法。
◆激光器：焊接设备激光器为灯泵浦Nd:YAG固体激光器，由激光金属腔、泵浦氙灯和Nd:YAG激光晶体组成。
其中激光金属腔为上下分体式全腔水冷式结构，全镀金面反射瓦块，光学反射率高，有助于激光反射集中，输出光束能量强；激光器泵浦源为强亮度高压氙灯，脉冲式出光激励激光晶体产生激光，使用寿命长；激光器工作物质为Nd:YAG 激光晶体。
◆谐振腔：激光设备中光学谐振腔指的是全反膜片镜架和半反膜片镜架之间的组成区域，当然其中包含激光腔体；谐振腔是产生激光不可或缺的重要部分，通常谐振腔的长度直接影响到激光输出的光束质量及功率能量的大小；对于激光设备而言，谐振腔的最佳长度一般在≥4倍的激光器腔长的距离（例：激光腔体有效腔长为130mm，则谐振腔的长度为≥520mm较为合适；具体效果以实际应用情况为准）。
激光定位灯(镭射定位灯)
上海磐川光电科技有限公司激光定位灯产品说明书激光定位灯（镭射定位灯）专业术语：激光定位灯又称：镭射定位灯,红光定位灯,红光投线仪,红光对刀仪,红外线定位灯,红外线定位仪,红光一字线定位灯,红光点状定位灯,红光十字线定位灯,一字镭射灯,十字镭射灯等产品特点优点：*智能反馈控制电路；*高效透过率光学系统；*低功耗，高效能光功率输出；*性能稳定，一致性好，使用寿命长；应用领域：包装机械、SMT/电路板，石材机械，木工机械，纺织服装机械，金属锯床的对刀、标线、定位、对齐等激光产品特点及工业用途：激光的发射具有普通光所不具有的特点：单色性好、相干性好、方向性好以及高亮度。
利用其激光的定向性好和高亮度，性能稳定、体积小、使用安装便捷等优点，广泛应用于工业检测、工业机械、数控设备、电动工具、工程施工、建筑装璜、印刷、纺织服装、切割焊接等领域的激光定位、激光标线、激光水平、激光垂准、激光指示仪以及激光娱乐照明等.利用，各种板材切割成型机、石材机械、木工机械、金属锯床、包装机械的对刀、放线、服装类（缝纫机、裁剪机、自动手动断布机、开袋机、套结机、拉布机、印花机、钉扣机、铆钉机、啤机）、激光笔等产品中，方便快捷、直观实用、易于安装、稳定可靠。
可以提高工作效率，降低人力和生产时间的成本，提高工作精确度。
产品应用售后服务产品提供一年质保，三年保修。
我们全体员工愿真诚地为您提供周到专业的服务。
欢迎用户提供宝贵的改进意见技术支持上海磐川光电科技有限公司上海市浦东新区成山路2222号6#大楼六层电话：+86-21-50786780 传真：+86-21-68366296 E-mail:sales@使用注意事项1）激光定位灯使用应注意相关的激光使用安全规定，不能直射人眼；2）激光器中半导体激光管属静电敏感器件，应遵守相关的静电防护规定。
测试和使用环境应保证没有静电；3）电源线请勿用力拽拉；4）电源电压不要超过DC 5 V，最好选用激光器专用直流稳压电源供电，“+”（红线）、“−”（黑线）极性绝对不可接反；5）激光器通电时，“+”（红线）、“−”（黑线）极电源线绝对不可短路，以免烧毁激光器；6）自制稳压电源请注意消除浪涌脉冲电压电流，稳压53V或<3V将延长使用寿命，避免在各种浪涌脉冲较大的场合中使用激光器；7）激光器人为损坏或私自拆开激光器后不予保修。
激光焊接机五大组成模块讲解讲解
激光焊接机五大组成模块讲解1、设备整体介绍：激光焊接是利用激光束优异的方向性和高功么密度等特点进行工作。
通过光学系统将激光束聚焦在很小的区域内，在极短的时间内使被焊处形成一个能量高度集中的热源区，从而使被焊物熔化并形成牢固的焊点和焊缝。
TY-LF-260型激光焊接实训机采用恒流脉冲式激光电源、灯泵浦Nd:YAG固体激光器、进口三菱PLC运控系统和高精度二维执行机构等核心模块组成。
产品整机一体化机身结构，有功能集成度高、操作人性化设计、传动系统稳定、焊接加工效率高等特点，可完成电子、机械器件焊接加工，广泛应用于航天、通讯、电子、汽车制造等加工制造类行业。
2、激光焊接机五大组成模块的作用及介绍：（1）光学系统是激光焊接设备的核心部分，由灯泵浦Nd:YAG固体激光器、谐振腔模块、激光指示定位系统、扩束系统和聚焦系统组成。
激光输出的好坏直接影响到激光焊接加工效果，因此激光器及整机激光光路的调试方法是学习阶段和实际应用当中必须掌握的技能。
通过对此模块的仿真实训，可以使学员全方位了解激光焊接设备中光学系统的组成及工作原理，各光学器件的结构与调试方法。
◆激光器：焊接设备激光器为灯泵浦Nd:YAG固体激光器，由激光金属腔、泵浦氙灯和Nd:YAG激光晶体组成。
其中激光金属腔为上下分体式全腔水冷式结构，全镀金面反射瓦块，光学反射率高，有助于激光反射集中，输出光束能量强；激光器泵浦源为强亮度高压氙灯，脉冲式出光激励激光晶体产生激光，使用寿命长；激光器工作物质为Nd:YAG 激光晶体。
◆谐振腔：激光设备中光学谐振腔指的是全反膜片镜架和半反膜片镜架之间的组成区域，当然其中包含激光腔体；谐振腔是产生激光不可或缺的重要部分，通常谐振腔的长度直接影响到激光输出的光束质量及功率能量的大小；对于激光设备而言，谐振腔的最佳长度一般在≥4倍的激光器腔长的距离（例：激光腔体有效腔长为130mm，则谐振腔的长度为≥520mm较为合适；具体效果以实际应用情况为准）。

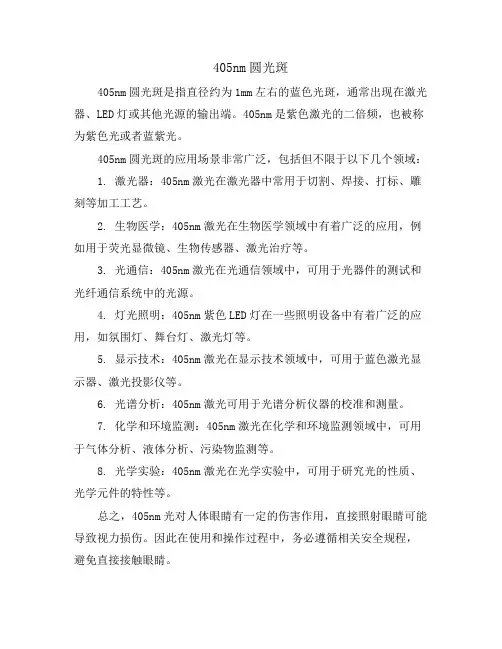

405nm圆光斑
405nm圆光斑
405nm圆光斑是指直径约为1mm左右的蓝色光斑，通常出现在激光器、LED灯或其他光源的输出端。
405nm是紫色激光的二倍频，也被称为紫色光或者蓝紫光。
405nm圆光斑的应用场景非常广泛，包括但不限于以下几个领域：
1. 激光器：405nm激光在激光器中常用于切割、焊接、打标、雕刻等加工工艺。
2. 生物医学：405nm激光在生物医学领域中有着广泛的应用，例如用于荧光显微镜、生物传感器、激光治疗等。
3. 光通信：405nm激光在光通信领域中，可用于光器件的测试和光纤通信系统中的光源。
4. 灯光照明：405nm紫色LED灯在一些照明设备中有着广泛的应用，如氛围灯、舞台灯、激光灯等。
5. 显示技术：405nm激光在显示技术领域中，可用于蓝色激光显示器、激光投影仪等。
6. 光谱分析：405nm激光可用于光谱分析仪器的校准和测量。
7. 化学和环境监测：405nm激光在化学和环境监测领域中，可用于气体分析、液体分析、污染物监测等。
8. 光学实验：405nm激光在光学实验中，可用于研究光的性质、光学元件的特性等。
总之，405nm光对人体眼睛有一定的伤害作用，直接照射眼睛可能导致视力损伤。
因此在使用和操作过程中，务必遵循相关安全规程，避免直接接触眼睛。
激光指向仪使用方法
激光指向仪使用方法激光指向仪，也称为激光对准仪或激光点定位仪，是一种利用激光技术来对准、定位或测量的仪器。
它通过发射高亮度的激光束，用于显示或标记出需要对准或定位的目标位置。
激光指向仪广泛应用于建筑、测量、装配、维修等领域，具有操作简单、精度高、效率快等优点。
下面将详细介绍激光指向仪的使用方法。
首先，确保准备好所有必需的设备和材料，包括激光指向仪、电池、三脚架或支架、参考铅垂仪、激光目标板等。
另外，还需注意个人安全，佩戴好护目镜以防止激光对眼睛造成伤害。
其次，选择一个平坦、稳定的工作区域，并放置好三脚架或支架。
确保其稳固，并适当调整高度和角度，以使激光束能够正确定向目标位置。
接着，安装好激光指向仪上的电池，确保供电正常。
打开开关，激光指向仪开始发射激光束。
然后，利用参考铅垂仪进行初步调准。
参考铅垂仪是一种常用的测量工具，可以用来确定垂直方向。
将参考铅垂仪放置在目标位置上，并调整其使其正水平或正垂直。
然后，通过观察激光束在参考铅垂仪上的位置，可以进行适当的调整，使其指向目标位置。
此时，可以使用激光目标板来更精确地进行调整。
激光目标板上通常有一条或多条参考线，可以通过移动或旋转激光指向仪，使激光束能够准确地对准参考线。
在调整的过程中，可以根据需要适当调整激光指向仪的高度和角度，使激光束能够精确地指向目标位置。
最后，当激光束精确指向目标位置后，可以将激光指向仪固定在三脚架或支架上，并确保其稳定。
此时，可以将目标位置上的工作进行下去，如建筑、装配等。
需要注意的是，在使用激光指向仪时，需要遵循一些安全操作规范。
首先，不要将激光束直接照射到人的眼睛或其他易受伤的部位，以免造成伤害。
其次，不要将激光束照射到机械或电子设备上，以免干扰其正常工作。
另外，在操作过程中，要时刻注意周围环境，确保没有其他人员受到激光束的伤害。
总结起来，激光指向仪使用方法主要包括准备设备和材料、选择工作区域、安装电池、调整激光指向仪角度和高度、使用参考铅垂仪进行初步调准、使用激光目标板进行精细调整、固定激光指向仪并遵循安全操作规范等步骤。
一字线定位灯(一字激光定位灯)
上海磐川光电科技有限公司一字线定位灯（一字激光定位灯）产品说明书一字线定位灯（一字线激光定位灯）型号：PL-66100L专业术语：一字线定位灯又俗称：一字线激光定位灯,一字定位灯,一字划线仪,红光一字线定位仪,一字线光源,一字线光源激光器等产品特点：*半导体激光管芯；*高效透过率光学系统；*智能反馈控制电路；*低功耗，高效能光功率输出；应用领域：广泛引用于工业机械设备标线定位，防伪检测，机械、金属锯床、SMT/电路板的对刀、标线、定位、对齐等技术参数：型号：PL-66100L波长660nm 激励方式电激励输出功率5-200mW 光斑模式一字线形运行方式连续工作激光器供电电压DC3-5V工作电流20-300mA 光学透镜光学镀膜玻璃透镜光束发散度0.1~1mrad 出光张角度10°~135°直线度≥1/5000 线宽≤1.0mm/≤0.5mm 工作温度-10℃~50℃储存温度-40℃~85℃尺寸Φ10-26×30-120mm；（可根据用户定制）使用寿命〉10000hrs激光安全等级ClassⅢa / ClassⅢb产品工业用途：一字线定位灯（一字线激光定位灯）的特点除了激光器的单色性好、相干性好、方向性好以及高亮度之外一字线直度高是其重要优势，可以广泛应用于工业检测、工业机械、数控设备、电动工具、工程施工、建筑装璜、印刷、纺织服装、切割焊接等领域的激光定位、激光标线、激光水平、激光垂准、激光指示仪以及激光娱乐照明等；.方便快捷、直观实用、易于安装、稳定可靠，可以提高工作效率，降低人力和生产时间的成本，提高工作精确度。
（工业应用场合）售后服务产品提供一年质保，三年保修。
使用注意事项1）激光定位灯使用应注意相关的激光使用安全规定，不能直射人眼；2）激光器中半导体激光管属静电敏感器件，应遵守相关的静电防护规定。
测试和使用环境应保证没有静电；3）电源线请勿用力拽拉；4）电源电压不要超过DC 5 V，最好选用激光器专用直流稳压电源供电，“+”（红线）、“−”（黑线）极性绝对不可接反；5）激光器通电时，“+”（红线）、“−”（黑线）极电源线绝对不可短路，以免烧毁激光器；6）自制稳压电源请注意消除浪涌脉冲电压电流，稳压5V或<5V将延长使用寿命，避免在各种浪涌脉冲较大的场合中使用激光器；7）激光器人为损坏或私自拆开激光器后不予保修。
舞台灯光知识
舞台灯光基本知识全攻略一、舞台灯光的常用光位要想做好专业舞台灯的配置，道先要了解舞台灯具的常用光位。
这是正确选用配置的一个重要环节。
1、面光：自观众顶部正面投向舞台的光，主要作用为人物正面照明及整台基本光铺染。
2、耳光：位于台口外两侧，斜投于舞台的光，分为上下数层，主要辅助面光，加强面部照明，增加人物、景物的立体感。
3、柱光（又称侧光）：自台口内两侧投射的光，主要用于人物或景物的两侧面照明，增加立体感、轮廓感。
4、顶光：自舞台上方投向舞台的光，由前到后分为一排顶光、二排顶光、三排顶光……等，主要用于舞台普遍照明，增强舞台照度，并且有很多景物、道具的定点照射，主要靠顶光去解决。
5、逆光：自舞台逆方向投射的光（如顶光、桥光等反向照射），可勾画出人物、景称的轮廓，增强立体感和透明感，也可作为特定光源。
6、桥光：在舞台两侧天桥处投向舞台的光，主要用于辅助柱光，增强立体感，也用于其他光位不便投射的方位，也可作为特定光源。
7、脚光：自台口前的台板上向舞台投射的光，主要辅助面光照明和消除由于面光等高位照射的人物面部和下颚所形成的阴影。
8、天地排光：自天幕上方和下方投向天幕的光，主要用于天幕的照明和色彩变化。
9、流动光：位于舞台两侧的流动灯架上，主要辅助桥光，补充舞台两侧光线或其他特定光线。
10、追光：自观众席或其他位置需用的光位，主要用于跟踪演员表演或突出某一特定光线，又用于主持人，是舞台艺术的特写之笔，起到面龙点睛的作用。
二、常用灯具及特点1、聚光灯：是舞台照明上使用最广泛的主要灯种之一，目前市场有1KW、2KW，以2KW使用最广。
它照射光线集中，光斑轮廓边沿较为清晰，能突出一个局部，也可放大光斑照明一个区域，作为舞台主要光源，常用于面光、耳光、侧光等光位。
2、柔光灯：光线柔和匀称，既能突出某一部分，又没有生硬的光斑，便于几个灯相衔接，常见的有0.3KW、1KW、2KW等。
多用于柱光、流动光等近距离光位。
3、回光灯：它是一种反射式的灯具，其特点是光质硬、照度高和射程远，是一种既经济、又高效的强光灯，常见的主要有0.5KW、1KW、2KW等，以2KW使用最多。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
圆点光斑激光定位灯
Red Line Laser Module
采用原装进口激光二极管，体积小，光线清晰，出光张角大，请打零贰玖捌捌柒贰陆柒柒叁直线度高。
我们可以制作固定焦点同时可以制作可调焦的红光线状激光器，客户可以根据各种要求调整焦点。
The laser has original import laser diode, small body and clear beam. The fan angle and line degree is high. We can offer red Line Laser Module with focus adjustable or fixed. Customer also can adjust the focus according various requirements.
输出波长：635nm 650nm 660nm
输出功率：635nm 0.5～30mw
650nm 0.5～200mw
660nm 0.5～300mw
工作电压：2.7~24V DC
工作电流：≤450mA
光束发散度：0.1～1.5mrad
出光张角：10º～135º
光线直径：≤0.5mm ＠0.5m；≤1.0mm ＠3.0m；≤1.5mm ＠6.0m；
直线度：≤1.0mm ＠6.0m
光学透镜：光学镀膜玻璃或塑胶透镜
尺寸：Φ8×25mm；Φ9×35mm；Φ11×37mm；Φ12×40mm；Φ16×55mm；Φ16×65mm；Φ16×80mm；Φ22×85mm；Φ26×110mm（可定制）
工作温度：－10～75℃
储存温度：－40～85℃
激光等级：Ⅲb
Output wavelength: 635nm 650nm 660nm
Output power: 635nm 0.5～30mw
650nm 0.5～200mw
660nm 0.5～300mw
Operating voltage: 2.7~24V DC
Operating current: ≤450mA
Beam divergence: 0.1～1.5mrad
Fan angle: 10º～135º
Beam diameter: ≤0.5mm ＠0.5m；≤1.0mm ＠3.0m；≤1.5mm ＠6.0m
Line degree: ≤1.0mm ＠6.0m
Optics: coated glass lens or plastic lens
Size: Φ8×25mm；Φ9×35mm；Φ11×37mm；Φ12×40mm；Φ16×55mm；Φ16×65mm；
Φ16×80mm；Φ22×85mm；Φ26×110mm（made as requirement）
Operating temperature: －10℃～75℃
Storage temperature：-40℃～85℃
Laser classification: Ⅲb（scf）。
