斑马ZM400标签打印机设置方法精编版
斑马ZM400打印机使用手册

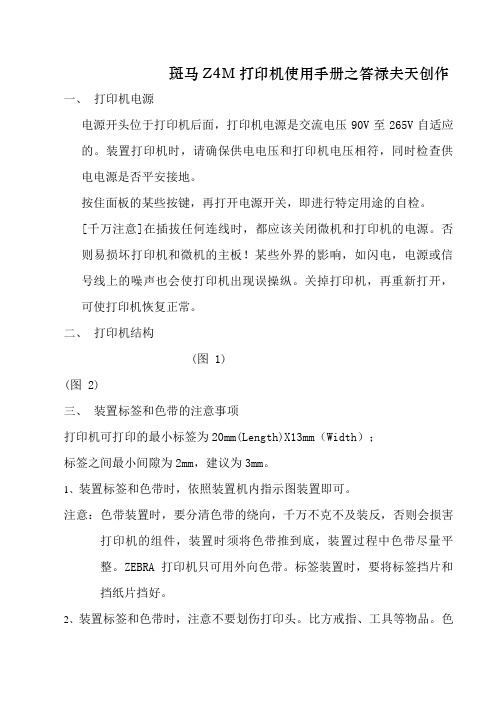

斑马Z4M打印机使用手册之答禄夫天创作一、打印机电源电源开头位于打印机后面，打印机电源是交流电压90V至265V自适应的。
装置打印机时，请确保供电电压和打印机电压相符，同时检查供电电源是否平安接地。
按住面板的某些按键，再打开电源开关，即进行特定用途的自检。
[千万注意]在插拔任何连线时，都应该关闭微机和打印机的电源。
否则易损坏打印机和微机的主板！某些外界的影响，如闪电，电源或信号线上的噪声也会使打印机出现误操纵。
关掉打印机，再重新打开，可使打印机恢复正常。
二、打印机结构(图 1)(图 2)三、装置标签和色带的注意事项打印机可打印的最小标签为20mm(Length)X13mm（Width）；标签之间最小间隙为2mm，建议为3mm。
1、装置标签和色带时，依照装置机内指示图装置即可。
注意：色带装置时，要分清色带的绕向，千万不克不及装反，否则会损害打印机的组件，装置时须将色带推到底，装置过程中色带尽量平整。
ZEBRA打印机只可用外向色带。
标签装置时，要将标签挡片和挡纸片挡好。
2、装置标签和色带时，注意不要划伤打印头。
比方戒指、工具等物品。
色带及标签勿沾有泥沙、灰尘等杂物。
3、当第一次装置新的标签时，请做MEDIA CALIBRTION的工作。
方法如下：装好标签和色带，合上打印头，按SETUP/EXIT进入打印机选项设置，按“+”或“-”键到选项MANUAL CALIBRTION。
选择YES键进行标签测试，此时打印机会连续走多张纸，自动完成对标签长度的试别和存储（对不连续标签有效）。
注意：测试完成之后，每按一次FEED键，都将走出一张标签，如果否则标明标签测试不成功。
请检查标签传感器是否有灰尘等杂物阻塞正确。
Z4M打印机标签装置图Z4M色带装置图四、面板功能正常开机时，一般只有POWER灯亮，其余灯不亮POWER（电源指示灯）：标明是否通电;PAUSE（暂停指示灯）：亮标明打印机停止工作，可能状态;ERROR（报错指示灯）：闪动标明有错，可以从液晶显示上看到错误信息;DATA（数据状态灯）：亮标明数据正在传递中，而打印机并未接受闪动标明打印机正在接受数据;闪动变慢标明打印机不成以接受太多的数据了。
ZM400打印机安装手册
ZM400打印机安装手册有关本文档文档规范示意图标注在示意图中包含需要添加标签和文字说明的地方使用了标注。
图形后的表中包含了标签和说明。
图1提供了示例。
图1 ·带有标注的图形示例1311 2 FEED（进纸）按钮CANCEL（取消）按钮218 简介打印机介质打印机介质图4显示了打印机介质仓内的组件。
根据已安装选件的不同，打印机的外观会略有差别。
注意·要在我们的整个产品线中获得最佳打印质量和理想的打印机性能，Zebra 强烈建议您使用作为整体解决方案一部分的原装Zebra?耗材。
特别是ZM400、ZM600、RZ400 和RZ600 设计为只能使用原装Zebra?打印头，才能获得最佳的安全性和打印质量。
图4 ·打印机组件435216879 11 101 2 3 4 5 打印头总成控制面板介质门色带供应轴色带拾取轴67891011介质供应导板（更新的型号）介质供应架（更新的型号）介质供应导板（更老的型号）介质供应架（更老的型号）张力调节总成打印头松开闩锁控制面板简介控制面板控制面板中包括了能够显示基本操作的指示灯和在可在基本操作中需要使用的按钮。
图5显示了控制面板按钮和指示灯。
表1和表2列出了每个控制部件的说明。
图5 ·控制面板191 2 3 451211109123456789101112电源指示灯暂停指示灯错误指示灯数据指示灯液晶显示屏CANCEL（取消）按钮加号(+) 按钮SETUP/EXIT（设置/ 退出）按钮减号(–) 按钮SELECT（选择）按钮FEED（进纸）按钮PAUSE（暂停）按钮67820 简介控制面板控制面板按钮表1 ·控制面板按钮按钮FEED（进纸）功能每次按下按钮，可强制打印机送入一张空白标签。
··打印机未在打印：立即送入一张空白标签。
正在打印：完成当前标签批次后，送入一张空白标签。
PAUSE（暂停）开始和停止打印过程。
Zabra ZM400安装手册
Zebra ZM400操作手册条码打印机中文转换：按：“Select”按键，按“+”或“—”选择“LANGUAGE”选项按“+”或“—”调整语言类型，选择永久保存。
1．放入Zebra自带驱动光盘，（安装计算机请安装Adobe Reader 阅读软件），自动读取光盘点击“Zebra’s Universal Windows Printer Driver ”选项，点击右下角“AGREE”2．弹出对话框如图点击“OK”3. 下一步如图点击“Next”4.选择“Manufacturers:ZEBRA ZPL”,“Printers:Zebra ZM400 200 dpi (ZPL)”并点击Next如图:5．选择“LPT1”并点击“Next”如图：6．默认设置“Zebra ZM400 200 dpi (ZPL) ”并点击“Next”如图：7．点击“下一步”如图：8．点击“Customize”设置“Label Size”（标签规格设置）如图：9．点击左下角“New”右边“Width:9.00cm”,“Height:5.50cm”其他设置保持不变.如图：10．默认设置点击“Next”直至“Finish”如图：11．开始选项中点击控制面板->打印机和传真->点击Zebra ZM400 200dpi(ZPL)12．点击“打印首选项”点击“Document Options”-> “Head Settings”设置为“20”点击“应用”“确认”如图条码打印软件设置1．解压缩条码打印软件“Label View” (LV)并运行->工具栏点击“编辑”->选择“标签设置”宽度：4.000, 高度：2.000, 左边空：0.290,右边空：0.100。
其他保持默认保持不变如图：2．工具栏中点击“增加”->选择“条码”设置具体参数，参数如图：3．点击“高级选项”设置参数，参数如图：4．点击“打印文件”在数量上添加要打印的数量，然后点击“打印”。
斑马ZM400驱动安装与配置
斑马ZM400驱动安装目录斑马打印机安装简述 (2)打印机属性配置 (2)常规选项 (2)共享选项 (3)端口 (3)高级 (4)Printer—字本设置 (4)Printer—Barcode 设置 (5)Advanced Tools (5)Advanced—其他 (6)About (6)打印首选项（Document） (7)Paper/Output (7)Paper/Output—Paper Size (7)Media Settings、Document Options (8)Device Options (8)User Commands、Printer Firmware (9)打印首选项（Options） (9)Imager Options (10)Imager adjustments (10)Commands Options (11)常见故障： (11)斑马打印机安装简述通常安装斑马打印机时，或多或少出现系列问题，而且难以最终确认问题原因，本文以ZM400 200dbi ZPL为例，详细介绍正确安装与配置方法。
按照本文安装与配置后，开机时将不会自动出纸校位，打印时标签也会连接顺畅，不会停吨与回滚。
其中最重要的配置是将Printer Actions为Use printer setting，其他选项基本全部默认。
打印机属性配置常规选项共享选项端口高级Printer—字本设置Printer—Barcode 设置Advanced ToolsAdvanced—其他About打印首选项（Document）Paper/OutputPaper/Output—Paper SizeMedia Settings、Document Options若使用热敏纸，需选择Direct；Device Options打印机选项需要配置为use_printer setting。
User Commands、Printer Firmware打印首选项（Options）Imager OptionsImager adjustments.. Commands Options常见故障：校准标签、色带故障：当出现如：PAPER OUT、RIBBON OUT、RIBBON IN等错误提示；或者出现如：标签停下的位置不是正确的撕纸位置；标签内容在标签纸上的位置不对等故障现象时，请做以下操作：1.将菜单翻到“SENSOR PROFILE”；2.按SELECT选择；3.按“+”打印传感器参数图形；4.打印完毕后如故障消失，则可正常使用。
斑马ZM400打印机使用手册
斑马Z4M打印机使用手册打印机电源电源开头位于打印机后面，打印机电源是交流电压90V至265V自适应的。
安装打印机时，请确保供电电压和打印机电压相符，同时检查供电电源是否安全接地。
按住面板的某些按键，再打开电源开关，即进行特定用途的自检。
[ 千万注意] 在插拔任何连线时，都应该关闭微机和打印机的电源。
否则易损坏打印机和微机的主板！某些外界的影响，如闪电，电源或信号线上的噪声也会使打印机出现误操作。
关掉打印机，再重新打开，可使打印机恢复正常。
打印机结构（图1）（图2）三、安装标签和色带的注意事项打印机可打印的最小标签为 2 0mm（Length）X13mm （Width ）；标签之间最小间隙为2mm建议为3mm1、安装标签和色带时，按照安装机内指示图安装即可。
注意：色带安装时，要分清色带的绕向，千万不能装反，否则会损害打印机的组件，安装时须将色带推到底，安装过程中色带尽量平整。
ZEBRA打印机只可用外向色带。
标签安装时，要将标签挡片和挡纸片挡好。
2、安装标签和色带时，注意不要划伤打印头。
比如戒指、工具等物品。
色带及标签勿沾有泥沙、灰尘等杂物。
3、当第一次安装新的标签时，请做MEDIA CALIBRTIO的工作。
方法如下：装好标签和色带，合上打印头，按SETUP/EXIT进入打印机选项设置，按“ +” 或“-”键到选项MANUAL CALIBRTION选择YES键进行标签测试，此时打印机会连续走多张纸，自动完成对标签长度的试别和存储（对不连续标签有效）。
注意：测试完成之后，每按一次FEED键，都将走出一张标签，如果不然表明标签测试不成功。
请检查标签传感器是否有灰尘等杂物阻塞正确。
Z4M打印机标签安装图Z4M 色带安装图四、面板功能正常开机时，一般只有POWE 灯亮，其余灯不亮 POWER 电源指示灯）PAUS （暂停指示灯）ERROR 报错指示灯） DATA（数表明是否通电；亮表明打印机停止工作，可能状态； 闪动表明有错，可以从液晶显示上看到错误信息 ； 亮表明数据正在传递中，而打印机并未接受闪动表明打印机正在 接受数据；闪动变慢表明打印机不可以接受太多的数据了五、Zerbra Z4M 打印机的简单调整和参数设置说明1）.打印颜色深浅的调整~DARKNESS +10■■■■■ _____________________按SELECT 键进入设置更改状态，按“ +、- ”键更改设置数值。
二维码纸标牌打印机ZM400参数设置与维护
ZM400打印机参数设置与维护1、初始化设置操作关闭打印机电源，常按“FEED”+“PAUSE”两个键，打开打印机电源，刚开始“POWER”、“PAUSE”、“ERROR”、“DA TA”常亮，等到剩下只有“PAUSE”灯亮就可以放手，初始化后打印机程序为英文显示。
（默认密码为1234，通过“+”与“-”选择输入密码）2、设置语言为简体中文按“SETUP/EXIT”键，“+”与“-”为左右选择键，选择“LANGUAGE-ENGLISH”,按“SELECT”键，选择为“语言-简体中文”，按“SETUP/EXIT”键，显示为“保存更改-永久”，再按“SETUP/EXIT”键，显示“保存完成”，显示屏为中文显示，设置完成。
3、ZM400打印机参数设置“密度”为“+10”“撕下”为“+000”“打印模式”为“撕下”“介质类型”为“间隙/凹口”“串口通信”为“RS232”（9600、8位、无、）“介质已加电”为“无移动”（无移动设置过后系统出纸不移动）“打印头关闭”为“无移动”4、打印机“深度”设置右击打印机-“打印首选项”-“选项”，默认设置为“10”，可以根据现场情况适当调高（调越高，打印越清晰，打印头寿命就越低）。
5、换打印机不装驱动的方法默认“Zebra ZM400 (300 dpi) - ZPL”为“脱机”状态，右击打印机属性，选择“端口”选项，选择其他USB端口，点击“确定”。
右击打印机，选择“使用联机打印机”，测试“打印测试页”打印是否成功，如不正常，重新操作换其他USB端口，换到打印测试页能打印为止。
（当然，如果觉得此操作麻烦，可以按操作说明书，重新安装打印机驱动）6、打印头的安装与卸载松开打印固定螺丝，移出打印头，拔掉打印头的数据线接头。
7、打印头水平调整卸掉打印头与挡板，卸掉打印头上的。
斑马ZM400 ZM600系列打印机使用说明书
Z Series®/RZ™ 系列快速参考指南本指南用于指导您执行打印机的日常操作。
有关详细信息，请参见S4M 用户指南。
目录外观图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2打印机介质仓. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3控制面板. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4介质类型. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5装入介质. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6色带概述. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 何时使用色带. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10色带的涂层面. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 装入色带. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 取下旧色带. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15© 2008 ZIH Corp. 所有产品名和编号均为 Zebra 79694L-062 A 商标，Zebra和 Zebra 徽标为2008-5-15 Zebra Corp的注册商标。
斑马ZM400打印机使用手册
斑马Z4M打印机使用手册一、打印机电源电源开头位于打印机后面，打印机电源是交流电压90V至265V自适应的。
安装打印机时，请确保供电电压和打印机电压相符，同时检查供电电源是否安全接地。
按住面板的某些按键，再打开电源开关，即进行特定用途的自检。
[千万注意]在插拔任何连线时，都应该关闭微机和打印机的电源。
否则易损坏打印机和微机的主板！某些外界的影响，如闪电，电源或信号线上的噪声也会使打印机出现误操作。
关掉打印机，再重新打开，可使打印机恢复正常。
二、打印机结构(图 1)(图 2)三、安装标签和色带的注意事项打印机可打印的最小标签为20mm(Length)X13mm（Width）；标签之间最小间隙为2mm，建议为3mm。
1、安装标签和色带时，按照安装机内指示图安装即可。
注意：色带安装时，要分清色带的绕向，千万不能装反，否则会损害打印机的组件，安装时须将色带推到底，安装过程中色带尽量平整。
ZEBRA打印机只可用外向色带。
标签安装时，要将标签挡片和挡纸片挡好。
2、安装标签和色带时，注意不要划伤打印头。
比如戒指、工具等物品。
色带及标签勿沾有泥沙、灰尘等杂物。
3、当第一次安装新的标签时，请做MEDIA CALIBRTION的工作。
方法如下：装好标签和色带，合上打印头，按SETUP/EXIT进入打印机选项设置，按“+”或“-”键到选项MANUAL CALIBRTION。
选择YES键进行标签测试，此时打印机会连续走多张纸，自动完成对标签长度的试别和存储（对不连续标签有效）。
注意：测试完成之后，每按一次FEED键，都将走出一张标签，如果不然表明标签测试不成功。
请检查标签传感器是否有灰尘等杂物阻塞正确。
Z4M打印机标签安装图Z4M色带安装图四、面板功能正常开机时，一般只有POWER灯亮，其余灯不亮POWER（电源指示灯）：表明是否通电;PAUSE（暂停指示灯）：亮表明打印机停止工作，可能状态;ERROR（报错指示灯）：闪动表明有错，可以从液晶显示上看到错误信息;DATA（数据状态灯）：亮表明数据正在传递中，而打印机并未接受闪动表明打印机正在接受数据;闪动变慢表明打印机不可以接受太多的数据了。
