中国剩余电流动作断路器的应用1 原理及作用剩余电流动作断路器,其有两种组成类型: 一种是在塑壳断路器中加装漏电检测单元, 使之成为漏电保护断路器; 另一种是在小型断路器上配装漏电保护模块组成漏电保护断路器, 根据小型断路器的极数, 可构成单极、两极、三极和四极漏电保护断路器。
漏电断路器的过载和短路保护特性与同类断路器相同, 而漏电保护特性取决于漏电检测单元或漏电保护模块。
漏电保护器的基本工作原理都是利用当发生漏电故障时穿过零序电流互感器的电流的矢量和不等于零。
是基于事故状态下, 相电流矢量不等于零, 出现一个零序电流,当零序电流达到整定值, 便使脱扣器动作, 切断故障电流达到保护目的。
漏电保护器是防止低压配电系统中相线和电气装置的外露可导电部分(包括金属的设备外壳、敷设管槽等) 、装置外可导电部分(包括水、暖管和建筑物构架等) 以及大地之间因绝缘损坏引起的电气火灾和电击事故的有效措施。
目前国内低压配电系统IT 系统、TT 系统和TN 系统均具有独立的PE 线, 剩余电流动作保护器其电流互感器可包绕相线和中性线, 但不包绕PE 线, 保护器的整定值只需躲开被保护回路的正常对地泄漏电流。
由于三相不平衡电流和谐波电流在磁路内被抵消, 其动作灵敏度得以大大提高,整定电流可以毫安计。
高灵敏度的额定动作电流不超过30mA 的RCD , 还可用作直接接触电击防护的后备保护, 若用于手持式, 移动式等电击致死危险大的设备回路上, 对减少人身电击事故具有十分重要的意义。
2 在不同接地系统中的适用性低压配电系统按保护接地的形式不同可分为: IT系统、TT系统和TN 系统。
GB 14050 - 1993 对接地系统的型式代号规定如下:第一个字母表示电力系统的对地关系:T—一点直接接地;I —所有带电部分与地绝缘, 或一点经阻抗接地。
第二个字母表示装置的外露可导电部分的对地关系:T—外露可导电部分对地直接电气连接, 与电力系统的任何接地点无关;N —外露可导电部分与电力系统的接地点直接电气连接(在交流系统中, 接地点通常就是中性点) 。
剩余电流动作断路器
（3）负载侧零线接地引起的误动；剩余电流动作断路器的负载侧零线接地，会使正常工作电流经接地点分流 入地，造成剩余电流动作断路器误动。解决方法：将接地线接到剩余电流动作断路器电源侧的零线上。
选择方法
正确选择剩余电流动作断路器，使其安装环境符合规定条件。在生产厂家所提供的剩余电流动作断路器的 《使用说明书》中，对安装使用的环境及条件作了明确规定：
1）周围空气温度不能低于零下5度、高于40度； 2）安装地点的海拔不超过2000米； 3）空气相对湿度在最高温40度时不超过50%，在最湿月的月平均低温不超过25度时，相对湿度不超过90%； 4）污染等级为2级； 5）安装场所的外磁场任何方向均不应超过地磁场的5倍；剩余电流动作断路器一般应垂直安装，手柄向上为 接通电源位置；安装处应无显著冲击和振动。 因此，在安装该类电器之前应弄清楚安装场所的温度、湿度等条件，若外界环境条件不能满足所选用的断路 器的使用说明书中所规定的条件则应改其他类型的断路器，或与制造厂协商定制适合的产品。
注意事项
在安装前应首先弄清楚断路器的额定值及接线图，并严格遵照以下要求进行操作：
1）检查铭牌、标志上基本技术数据是否符合要求；
2）人工操作几次，动作应灵活，确认完好无损；
3）分清输入端（由产品标志的1、3、5、N，）负载端（输出下出），否则将烧坏电子判别控制电路。特别是单极两线、三极四线、四级剩余电流动作断路器上“N”线 应接入，才能使电子线路正常工作 。
剩余电流动作断路器
剩余电流断路器

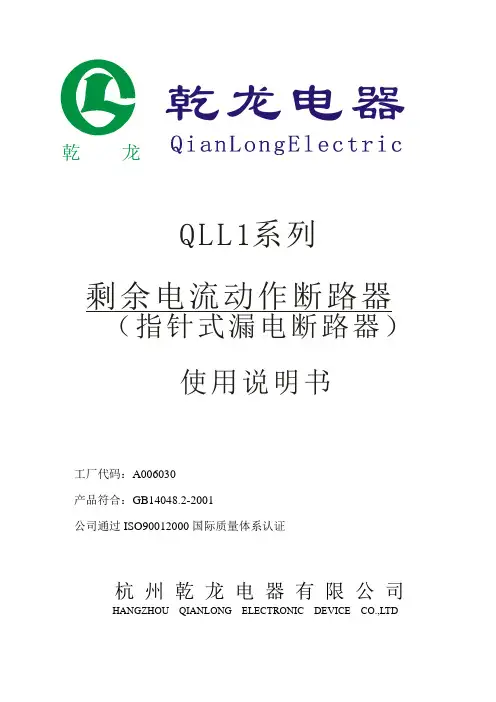

乾龙电器乾龙Q L L1系列剩余电流动作断路器（指针式漏电断路器）使用说明书工厂代码：A006030产品符合：GB14048.2-2001公司通过ISO90012000国际质量体系认证杭州乾龙电器有限公司HANGZHOU QIANLONG ELECTRONIC DEVICE CO.,LTD一体式配电剩余电流综合保护装置——QLL1剩余电流动作断路器●空气断路器为主开关，分断能力大、分断时间准确。
●一体式配电综合保护，体积小，安装使用方便。
●动作值固定分档可调，操作简易，能适应各地用户、各种环境，按需设定。
●电源侧断零（中性线）保护：防止三相四线制供电线路中性线断线时因三相负荷不平衡而造成相电压大幅度变化的现象。
●电源侧缺相保护：防止三相电机缺相运行，电机烧坏的现象。
●可设控制接口：能进行远距离控制。
●集过载保护、短路保护、缺相欠压保护、剩余电流保护、漏电报警指示、断零线保护、重合闸于一体，特别适应城乡电网各级综合保护。
●剩余电流动作值档位多，范围大，I△n从50mA到1000mA设多个档位供用户选择。
1、概述：QLL1系列剩余电流动作断路器的设计思路来源于市场，来源于用户，来源于农网改造第一线，是本公司近年为适应我国农村安全用电实际环境而研制开发的专利产品，使用简便、经济实用，为国内首创。
2002年由国家经贸委授予“国家重点产品”证书，2003年由浙江省科协等单位授予“浙江省优秀科技产品”证书。
QLL1系列剩余电流动作断路器即剩余电流综合保护器（以下简称漏电断路器）是集剩余电流继电器、空气断路器及交流接触器的功能于一体的多功能漏电断路器。
适用于三相四线中性点直接接地的低压电网，用来对人身触电危险提供间接接触保护，也可对线路或用电设备的接地故障、过电流、短路、欠电压及缺相和断零等进行保护。
2、特点：2．1功能多不但具有剩余电流、欠压、过电流、短路的保护功能。
还有缺相、断零保护以及自动重合闸、剩余电流显示、动作状态指示等实用功能。
正泰NM2LC剩余电流保护断路器说明书
正泰NM2LC剩余电流保护断路器说明书ANM2LC 剩余电流保护断路器NM2LC剩余电流动作断路器是具有剩余电流保护继电器、塑壳断路器于⼀体并具有过载保护、短路保护、过压保护、⽋压保护、缺相保护、错相保护、断零保护、浪涌保护、⾃动重合闸、通讯功能的综合智能化剩余电流动作断路器。
适⽤于配电变压器低压侧三相四线中性点直接接地(TT)的低压电⽹，⽤来对⼈⾝触电危险提供间接接触保护，也可对线路或⽤电设备的接地故障、过电流、短路、⽋电压、过电压、缺相和电源侧断零线等进⾏保护。
⼀体式剩余电流动作断路器具有体积⼩、安装使⽤⽅便、动作值固定分档可调、操作简单等特点，能适⽤各地⽤户、各种环境需求，特别适合国家城农⽹JP柜改造或新建项⽬。
3.1 环境温度：除满⾜-5℃~+40℃国标要求的温度范围外，还可在-25℃~+70℃等极限环境温度下可靠运⾏。
3.2 最⾼温度为 40℃时，空⽓的相对湿度不超过50%,最湿⽉的⽉平均最低温度不超过25℃时，该⽉的⽉平均最⼤相对湿度不超过90%，⽇平均最⼤相对湿度不超过95%，并考虑到因温度变化发⽣在产品表⾯上的凝露。
3.3 安装地点的海拔不超过2000 ⽶，在⾼海拔地区应降容使⽤，建议每升⾼海拔1000⽶，降低容量10%。
3.4 污染等级：3级3.5 安装类别：Ⅲ3.6 安装场所的外磁场在任何⽅向不超过地磁场的5倍；⽆爆炸性、腐蚀性⽓体；⽆⾬雪侵袭；⼲燥、通风。
3 正常⼯作条件和安装条件4 特点4.1 多功能：具有长延时、短延时和瞬时三段保护以及剩余电流保护功能外，还具有过压保护、⽋压保护、缺相保护、错相保护、断零保护、浪涌保护、⾃动重合闸、通讯等功能。
可显⽰额定电流、负荷电流、三相电源电压、剩余电流整定值、电⽹剩余动作电流等参数；可进⾏跳闸类型（剩余电流、闭锁、过载、⽋压、过压、缺相）识别、显⽰，并可存储、查询、删除。
4.2 ⼩体积：集剩余电流保护、过电流保护、⾃动重合闸功能于⼀体，体积⼩、功能全，较市场常规类产品体积减⼩20%，可减⼩产品在柜内的安装空间。

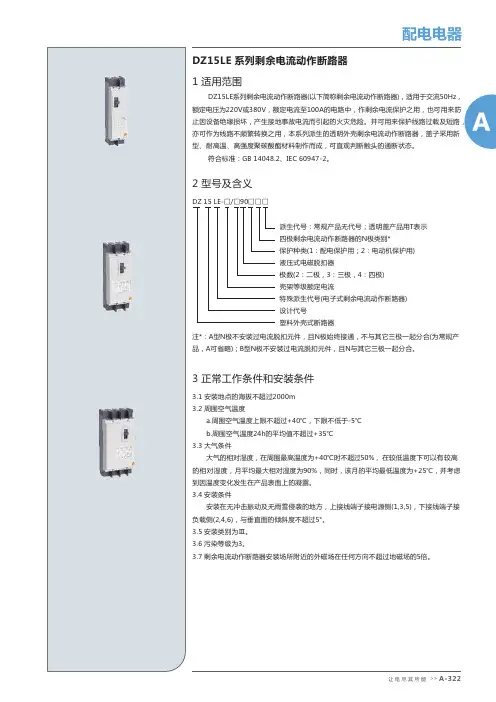

DZ15L漏电断路器资料
