楼道延时实验报告

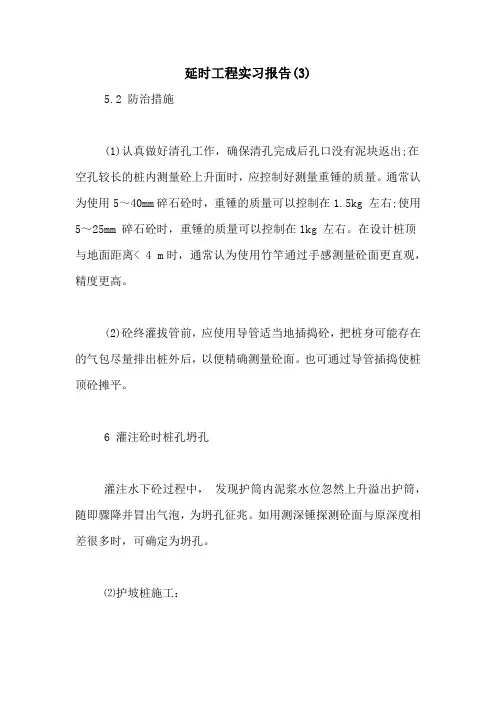

2021年延时工程实习报告(3)
延时工程实习报告(3)5.2 防治措施(1)认真做好清孔工作，确保清孔完成后孔口没有泥块返出;在空孔较长的桩内测量砼上升面时，应控制好测量重锤的质量。
通常认为使用5～40mm碎石砼时，重锤的质量可以控制在1.5kg 左右;使用5～25mm 碎石砼时，重锤的质量可以控制在1kg 左右。
在设计桩顶与地面距离< 4 m时，通常认为使用竹竿通过手感测量砼面更直观，精度更高。
(2)砼终灌拔管前，应使用导管适当地插捣砼，把桩身可能存在的气包尽量排出桩外后，以便精确测量砼面。
也可通过导管插捣使桩顶砼摊平。
6 灌注砼时桩孔坍孔灌注水下砼过程中，发现护筒内泥浆水位忽然上升溢出护筒，随即骤降并冒出气泡，为坍孔征兆。
如用测深锤探测砼面与原深度相差很多时，可确定为坍孔。
⑵护坡桩施工：㈠、钻孔1、钻孔前的准备：护坡桩施工钻孔前的准备工作主要包括桩位放线，平整场地，布设施工便道，设置供电及供水系统，本工程由于工程水文地址条件较好，采用干成孔作业。
2、钻孔：钻孔机就位时，必须保持平稳，不发生倾斜位移，要在机架上标明控制标尺，以便在施工中观测记录钻孔深度;钻孔时调值机架挺杆，对好桩位，开动机器钻进、出土，达到控制深度后停钻，先空转数圈后，在提钻。
3、检查成孔质量成孔质量包括孔深、倾斜度、直径和清孔。
对于每一个桩孔应该有三次检查成孔质量，一次是刚完成钻孔后，第二次是吊放钢筋笼后，第三次是灌注砼前。
用测探绳测量孔深及虚土厚度，虚土厚度等于钻孔深度的差值，其中虚土厚度不应该超过规范中规定的数值;钻孔的倾斜度不得大于1%;施工中碰到含水量较大的软塑粘土层，应该防止钻杆晃动引起孔径扩大，致使孔壁附着扰动土和孔底增加回落土;钻到预定深度后，必须在孔底处进行空转清土，然后停止转动，提钻杆。
㈡、钢筋笼1。
钢筋笼的制作本工程所用钢筋笼均进行整体安装。
制作钢筋笼时，对钢筋的调值、除绣、截断、弯折与焊接按设计图纸和技术规范要求进行。
钢筋笼主筋长度分别为12m、11.4m、9m ，不需要对接。
延时控制实验报告
延时控制实验报告延时控制实验报告一、引言延时控制是一种常见的控制方法，它通过延迟信号的传输或处理时间，来实现对系统的控制。
在工业自动化、通信系统以及科学研究中都有广泛的应用。
本实验旨在通过实际操作，探索延时控制的原理和应用。
二、实验目的1. 理解延时控制的基本原理；2. 学习使用延时控制器进行系统控制；3. 探索延时控制在不同系统中的应用。
三、实验装置和方法1. 实验装置：实验装置由控制器、传感器、执行器和计算机组成；2. 实验方法：首先，搭建实验装置并连接各个部件；然后，根据实验要求设置控制器参数；最后，进行实验并记录数据。
四、实验过程和结果1. 实验一：单回路延时控制在实验装置中，我们将控制器与传感器和执行器相连，形成一个闭环控制系统。
通过设置合适的延时参数，我们可以观察到系统的响应特性。
实验结果显示，在增加延时时间后，系统的稳定性变差，但是对于某些系统，适当的延时可以提高系统的性能。
2. 实验二：多回路延时控制在实验装置中，我们增加了多个传感器和执行器，形成了多回路控制系统。
通过设置不同的延时参数，我们可以观察到不同回路之间的相互影响。
实验结果显示，当延时时间较小时，各个回路之间的耦合作用较小；而当延时时间较大时，耦合作用显著增强。
五、实验分析和讨论延时控制作为一种特殊的控制方法，具有一定的优势和局限性。
在实验中，我们观察到延时时间对系统的影响是双重的。
一方面，适当的延时可以提高系统的性能，例如减小超调量和稳态误差。
另一方面，过大的延时会导致系统不稳定，甚至产生振荡。
因此，在实际应用中，需要根据具体系统的特点和要求进行合理的延时设置。
此外，多回路延时控制系统的耦合效应也是需要考虑的问题。
在实验中，我们观察到当延时时间较大时，不同回路之间的耦合作用显著增强。
这可能会导致系统的不稳定性和性能下降。
因此，在设计多回路延时控制系统时，需要充分考虑各个回路之间的相互影响，并进行合理的参数调整。
六、实验总结通过本次实验，我们深入了解了延时控制的基本原理和应用。
楼道触摸延时开关基于MULTISIM
电子综合开发实践报告设计课题：楼道触摸延时开关专业班级：电信10级（2）班学生学号：**********学生姓名：***设计时间：2013.1.16信息科学与技术学院2013年1月电子综合设计楼道触摸延时开关一、设计任务与要求1、设计一个楼道触摸延时开关，其功能是当人用手触摸开关时，照明灯点亮，并持续一段时间后自动熄灭。
2、开关的延时时间约1分钟左右。
二、方案设计与论证楼道触摸延时开关的主要难点在于如何实现延时以及人用手触摸开关时候的安全性，延时可通过RC电路和继电器实现，延时时间可通过对RC电路的时间常数进行换算。
对此我想出了两种方案来设计。
原理框图如下所示：图2.1 楼道触摸延时开关原理框图方案一题目的要求是触摸延时，我首先想到的是用555定时器进行延时输出，通过把555定时器设定在手动单稳态触发，即把THR和TRI脚连接到RC串联回路之间再接开关实现，则当开关按下时，触发器由稳态进入暂态，输出为高电平，当开关断开时，由于RC回路的存在，C向R放电，经过时间T=1.1*RC后，才再由暂态变成稳态，若在555的输出端接一个常开继电器，则在有高电平输出时继电器闭合，则可导通楼道电灯开关，当延时一段时间后再打开，即电灯熄灭。
在实际设计时发现LM555定时器的VCC电压不能设置正常，即220V市电通过变压整流滤波稳压之后接在555上电路会出错，而单独使用5V电压源则电路运行正常，由于找不出原因而放弃这种连接方法。
方案二通过大量书籍的查阅，我了解到可以用三个三极管完成对延时电路的实现，即一个放大人手微弱漏电流的三极管T1，直接耦合一个若有第一级三极管放大后的电楼道触摸延时开关流就能工作在饱和状态的三极管T2（饱和状态可以通过设置静态工作点来实现），来使集电极处于低电平，再在下一级三极管T3之间加入RC回路，当T1和T2导通则T3工作，C通过T2的集电极充电，当T1和T2没有人手触摸断开时，T3由于C 的放电而继续工作，我们在T3的集电极接一个继电器，则基本实现了电路的功能。

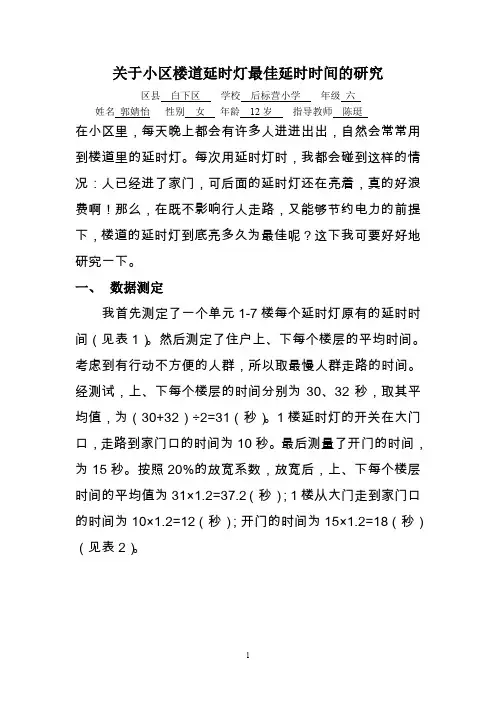

关于小区楼道延时灯最佳延时时间的研究
关于小区楼道延时灯最佳延时时间的研究区县白下区学校后标营小学年级六姓名郭婧怡性别女年龄12岁指导教师陈珽在小区里，每天晚上都会有许多人进进出出，自然会常常用到楼道里的延时灯。
每次用延时灯时，我都会碰到这样的情况：人已经进了家门，可后面的延时灯还在亮着，真的好浪费啊！那么，在既不影响行人走路，又能够节约电力的前提下，楼道的延时灯到底亮多久为最佳呢？这下我可要好好地研究一下。
一、数据测定我首先测定了一个单元1-7楼每个延时灯原有的延时时间（见表1）。
然后测定了住户上、下每个楼层的平均时间。
考虑到有行动不方便的人群，所以取最慢人群走路的时间。
经测试，上、下每个楼层的时间分别为30、32秒，取其平均值，为（30+32）÷2=31（秒）。
1楼延时灯的开关在大门口，走路到家门口的时间为10秒。
最后测量了开门的时间，为15秒。
按照20%的放宽系数，放宽后，上、下每个楼层时间的平均值为31×1.2=37.2（秒）；1楼从大门走到家门口的时间为10×1.2=12（秒）；开门的时间为15×1.2=18（秒）（见表2）。
表1 1-7楼延时灯原有延时时间表表2 其他时间测定计算表二、分析与计算1、各楼层延时灯多余的时间分别为1层：73－(12＋18) = 43（秒）2层：51－37.2 = 13.8（秒）3层：52－37.2 = 14.8（秒）4层：50－37.2 = 12.8（秒）5层：50－37.2 = 12.8（秒）6层：57－37.2 = 19.8（秒）7层：59－37.2 = 21.8（秒）2、若按每户人家有2人，在夜里，每人每天1次进出，且每层楼有2户人家，则每楼层每天可节约的时间分别为1层8×43 = 344（秒）2层8×13.8 = 110.4（秒）3层8×14.8+110.4 = 228.8（秒）4层8×12.8+110.4+228.8 = 441.6（秒）5层8×12.8+110.4+228.8+441.6 = 883.2（秒）6层8×19.8+110.4+228.8+441.6+883.2 = 1322.4（秒）7层8×21.8+110.4+228.8+441.6+883.2+1322.4 = 2660.8（秒）3、因此，一个单元每天可节约的时间为334+110.4+228.8+441.6+883.2+1322.4+2660.8 = 5147.2（秒），一年可节约5147.2×365 = 1878728(秒)，换算成小时为1878728÷3600 = 521.87(小时)。
楼道声控开关控制电路实验报告
第一章设计任务及要求设计说明：1、声光双控延时开光不仅适用于住宅区的楼道，而且也适用于工厂、办公室、教学楼等公共场所，它具有体积小，外形美观，制作容易，工作可靠等优点，而且降低能耗，节约能源，注重环保是当今世界的主潮流。
此外，它在一定的场所使用还可起防盗作用。
它是公共场所照明开关的理想选择。
2、设计合理的控制电路控制灯泡：设计一个灵敏度较高的声光控制开关，行人只要发出声音就能将电路触发，电路仅使用一只555定时器、一个光敏电阻器以及若干电阻、电容配合就能将电路触发，使其导通，将电灯打开。
它不需要发送关闭信号，由电路自身的延时电路将灯关闭。
当灯被打开后，延时电路延时约20s后将灯自动关闭。
该电路还具有自动光控作用，在白天由光敏电阻器控制着电路。
即使受到声音信号的触发，开关也不会打开。
要求：设计一个楼道声光控灯控制电路是灯泡持续亮20秒后熄灭。
第二章设计方案对于楼道声控开关控制电路的制作有四个方面：一：电源模块，二：信号模块，三：延时电路,四：控制电路。
电源模块为整个电路提供稳定的直流电源，驱动芯片555和控制电路。
信号模块分为声音信号收集模块（用开关模拟）和光信号收集模块。
光信号收集模块将光强度的改变转变为电压的改变，与声音信号一起控制芯片的输入。
延时模块是在光信号和声音信号的共同作用下工作，起到延时的作用。
被控制模块在延时模块的作用下工作，达到设计的目的。
第三章设计原理与电路首先利用由变压器、整流桥及稳压芯片构成直流电源，为后续电路提供电源。
其次，有光敏传感器及模拟开关模拟光信号和声音信号的产生。
然后产生的光信号和声音信号直接控制延时电路中555芯片的置位端与信号输入端，由555芯片构成单稳态触发器以作为延时电路。
再由延时电路产生的高低电平信号控制电磁继电器的开关，由电磁继电器的通断控制灯泡的电源。
图3-1（电路原理框图）3-1 控制电路组成及原理组成：电源部分由变压器，整流桥和稳压芯片7812组成，得到12V的直流电。
楼道延时实验报告
课程论文评审表楼道触摸延时开关的设计楼道触摸延时开关是一种简单、安全、新型的电子节能开关。
可广泛应用于多层住宅和办公楼室外的走廊、门厅、楼梯间、电梯间、过道等公共场所，也可以在家庭安装。
一、设计任务与要求1、设计一楼道触摸延时开关，其功能是当人用手触摸开关时，照明灯点亮，并持续一段时间后自动熄灭。
2、开关的延时时间约1分钟左右。
3、用两种方法实现，并自行设计供电电源二、设计原理楼道触摸延时开关电路的总体框图如图所示，电路完成当人用手触摸开关时，照明灯点亮，并持续一段时间后自动熄灭。
2-1 触摸延时电路框图结构触摸延时电路是基于时基芯片NE555构成的电路，主要用于开关闭合后控制电路在一段时间后自动断开达到延时的目的。
电路原理：触摸延时开关电路主要由时基芯片NE555组成的定时电路，在这里接成单稳C通过555第7脚放电完毕，第3脚输出为低电平，态电路。
平时由于触摸端无感应电压，电容1继电器KS释放，电灯不亮。
C加至555的触发端，使555的当需要开灯时，用手触碰一下触摸端，触发信号电压由2R 输出由低变成高电平，继电器KS吸合，电灯点亮。
同时，555第7脚内部截止，电源便通过1C充电，这就是定时的开始。
给1C上电压上升至电源电压的2/3时，555第7脚导通使1C放电，使第3脚输出由高当电容1电平变回到低电平，继电器释放，电灯熄灭，定时结束。
定时长短由1R 、1C 决定：1T =1.111C R ⨯根据设计需要延时一分钟1T =60s ，设1C =100μF ，则1R =111.1C T =00001.01.160⨯S ≈550K Ω 2.1实验器材7805稳压管，NE555计时器，继电器2.2电源电路电源电路变压器降压后经整流、滤波、稳压后得到，电路如下图所示：2-2 小功率直流稳压电源系统结构电源变压器：将电网交流电压（220V 或380V ）变换成符合需要的交流电压，此交流电压经过整流后可获得电子设备所需的直流电压。
楼道触摸延时开关课程设计
目录一、设计要求 (2)二、设计目的 (2)1.熟悉晶闸管的开关作用 (2)2.掌握桥式整流电路原理 (6)3.掌握三极管的开关作用 (8)4.掌握稳压管的作用 (9)三、设计的具体实现 (10)1.系统概述 (10)2.单元电路设计 (11)3.仿真测试 (13)四、结论与展望 (16)五、心得体会及建议 (16)六、附录 (17)七、参考文献 (18)楼道触摸延时开关设计报告一、设计要求1.设计一楼道触摸延时开关，其功能是当人用手触摸开关时，照明灯点亮，并延续一段时间后自动熄灭。
2.开关的延时时间约1分钟左右。
二、设计目的1.熟悉晶闸管的开关作用(1).晶闸管的开关作用晶闸管是一种开关组件，广泛的应用在各种电路，以及电子设备中。
典型的小电流控制大电流的组件，通过一个电流很小的脉冲触发，当晶闸管处于导通状态时它的电阻变得很小相当于一跟导线。
(2).晶闸管的结构和工作原理晶闸管是四层三端器件，它有J1、J2、J3三个PN结,可以把它中间的NP分成两部分，构成一个PNP型三极管和一个NPN型三极管的复合管。
如图图2-1.1所示：图2-1.1等效图图2-1.2 器件符号当晶闸管承受正向阳极电压时，为使晶闸管导通，必须使承受反向电压的PN 结J 2失去阻挡作用。
每个晶体管的集电极电流同时就是另一个晶体管的基极电流。
因此是两个互相复合的晶体管电路，当有足够的门极电流Ig 流入时，就会形成强烈的正反馈，造成两晶体管饱和导通。
设PNP 管和NPN 管的集电极电流分别为I C1和I C2，发射极电流相应为Ia 和I k ，电流放大系数相应为α1=I C1/Ia 和α2=I C2/I k ，设流过J 2结的反相漏电流为I CO ，晶闸管的阳极电流等于两管的集电极电流和漏电流的总和：CO k COC C +I I Ia+α =α+I +I =I I 2121а (1) 若门极电流为Ig ，则晶闸管阴极电流为：g a k I I I +=得出晶闸管阳极电流为： )(121ααа+-+=g co I I I (2)硅PNP 管和硅NPN 管相应的电流放大系数α1和α2随其发射极电流的改变而急剧变化。
楼道触摸延时开关的设计报告
楼道触摸延时开关的设计报告一．设计要求设计一满足要求的OCL音频功率放大器，具体要求如下：（1）电路控制对象为220V的15W节能灯；（2）开关接收到触摸时，灯亮并延时1-2分钟后自动熄灭；（3）控制电路采用220V供电；二.设计的作用、目的（1）掌握延时开关的设计方法（2）学会安装与调试由分立器件与集成电路组成的多级电子电路小系统三.设计的具体实现1.系统概述触摸延时电路框图结构（1）直流稳压电源通过整流、滤波、稳压为NE555提供工作电源。
（2）完成有NE555定时器组成的单稳态电路实现对触摸开关的延时。
（3）由继电器组成的控制电路通过继电器的通、断来实现节能灯的控制。
（4）从应用的安全因素考虑，用隔离变压器对220V交流电进行降压，得到一个13V的交流电压，经整流、滤波得到一个13V的直流电压，在经过L7805稳压得到稳定的5V直流电压，为NE555提供工作电压。
当需要开灯时，用手触碰一下感应区，触发信号电压加至555的触发端，使555的输出由低变成高电平，继电器KS吸合，220V交流电形成回路，电灯点亮。
同时，电源通过定时电阻给定时电容充电，这就是定时的开始。
延时一段时间后555的输出端由高电平变回到低电平，继电器释放，220V交流电形成的回路断开，电灯熄灭。
2.单元电路设计、仿真与分析（1）电源电路的设计电子系统的正常运行离不开稳定的电源，除了在某些特定场合下采用太阳能电池或化学电池作电源外，多数电路的直流电源是由电网的交流电转换来的。
常用小功率直流稳压电源系统由电源变压器、整流电路、滤波电路、稳压电路四部分组成如图2所示图·2小功率直流稳压电源系统结构①电源变压器：将电网交流电压（220V或380V）变换成符合需要的交流电压，此交流电压经过整流后可获得电子设备所需的直流电压。
因为大多数电子电路使用的电压都不高，这个变压器是降压变压器。
②整流电路：利用具有单向导电性能的整流元件，把方向和大小都变化的50Hz交流电变换为方向不变但大小仍有的脉动直流电压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课程论文评审表楼道触摸延时开关的设计楼道触摸延时开关是一种简单、安全、新型的电子节能开关。
可广泛应用于多层住宅和办公楼室外的走廊、门厅、楼梯间、电梯间、过道等公共场所，也可以在家庭安装。
一、设计任务与要求1、设计一楼道触摸延时开关，其功能是当人用手触摸开关时，照明灯点亮，并持续一段时间后自动熄灭。
2、开关的延时时间约1分钟左右。
3、用两种方法实现，并自行设计供电电源二、设计原理楼道触摸延时开关电路的总体框图如图所示，电路完成当人用手触摸开关时，照明灯点亮，并持续一段时间后自动熄灭。
2-1 触摸延时电路框图结构触摸延时电路是基于时基芯片NE555构成的电路，主要用于开关闭合后控制电路在一段时间后自动断开达到延时的目的。
电路原理：触摸延时开关电路主要由时基芯片NE555组成的定时电路，在这里接成单稳C通过555第7脚放电完毕，第3脚输出为低电平，态电路。
平时由于触摸端无感应电压，电容1继电器KS释放，电灯不亮。
C加至555的触发端，使555的当需要开灯时，用手触碰一下触摸端，触发信号电压由2R 输出由低变成高电平，继电器KS吸合，电灯点亮。
同时，555第7脚内部截止，电源便通过1C充电，这就是定时的开始。
给1C上电压上升至电源电压的2/3时，555第7脚导通使1C放电，使第3脚输出由高当电容1电平变回到低电平，继电器释放，电灯熄灭，定时结束。
定时长短由1R 、1C 决定：1T =1.111C R ⨯根据设计需要延时一分钟1T =60s ，设1C =100μF ，则1R =111.1C T =00001.01.160⨯S ≈550K Ω 2.1实验器材7805稳压管，NE555计时器，继电器2.2电源电路电源电路变压器降压后经整流、滤波、稳压后得到，电路如下图所示：2-2 小功率直流稳压电源系统结构电源变压器：将电网交流电压（220V 或380V ）变换成符合需要的交流电压，此交流电压经过整流后可获得电子设备所需的直流电压。
因为大多数电子电路使用的电压都不高，这个变压器是降压变压器。
整流电路：利用具有单向导电性能的整流元件，把方向和大小都变化的50Hz 交流电变换为方向不变但大小仍有的脉动直流电压。
滤波电路：利用储能元件电容器C 两端的电压不能突变的性质，把电容C 与整流电路的负载L R 并联（或串联），就可以将整流电路输出中的交流成分大部分加以滤除，从而得到比较平滑的直流电。
稳压电路：当电网电压或负载电流发生变化时，滤波电路输出的直流电压的幅值也将随之变化。
因此，稳压电路的作用是使整流滤波后的直流电压基本上不随交流电网电压和负载的变化而变化,直流稳压电路如下图3所示。
图3 直流稳压电路2.3延时电路2.3.1555芯片介绍555 定时器是一种模拟和数字功能相结合的中规模集成器件。
一般用双极性工艺制作的称为 555。
555 定时器的电源电压范围宽，可在 4.5V~16V 工作。
555 定时器成本低，性能可靠，只需要外接几个电阻、电容，就可以实现本设计所需的单稳态触发器。
它内部包括两个电压比较器，三个等值串联电阻，一个 RS 触发器，一个放电管 T 及功率输出级。
它提供两个基准电压VCC /3 和 2VCC /3。
图2.2.1是555定时器内部组成框图。
它主要由两个高精度电压比较器A1、A2，一个RS触发器，一个放电三极管和三个5KΩ电阻的分压器而构成。
它的各个引脚功能如下：1脚：外接电源负端VSS或接地，一般情况下接地。
8脚：外接电源VCC ，双极型时基电路VCC的范围是4.5 ~ 16V，CMOS型时基电路VCC的范围为3 ~ 18V。
一般用5V。
3脚：输出端Vo2脚：TL低触发端6脚：TH高触发端4脚：DR是直接清零端。
当DR端接低电平，则时基电路不工作，此时不论TL、TH处于何电平，时基电路输出为“0”，该端不用时应接高电平。
5脚：VC为控制电压端。
若此端外接电压，则可改变内部两个比较器的基准电压，当该端不用时，应将该端串入一只0.01μF电容接地，以防引入干扰。
7脚：放电端。
该端与放电管集电极相连，用做定时器时电容的放电。
图2.3.1 555定时器逻辑符号图2.3.2 555定时器管脚图表2.3.1555定时器逻辑功能表2.4继电器电路及LED电路2.4.1继电器介绍继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是一种“自动开关”。
在设计中起着转换电路的作用。
图2.4.1继电器逻辑符号继电器主要产品技术参数（1）、额定工作电压是指继电器正常工作时线圈所需要的电压。
根据继电器的型号不同，可以是交流电压，也可以是直流电压。
（2）、直流电阻是指继电器中线圈的直流电阻，可以通过万用表测量。
（3）、吸合电流是指继电器能够产生吸合动作的最小电流。
在正常使用时，给定的电流必须略大于吸合电流，这样继电器才能稳定地工作。
而对于线圈所加的工作电压，一般不要超过额定工作电压的1.5倍，否则会产生较大的电流而把线圈烧毁。
（4）、释放电流是指继电器产生释放动作的最大电流。
当继电器吸合状态的电流减小到一定程度时，继电器就会恢复到未通电的释放状态。
这时的电流远远小于吸合电流。
（5）、触点切换电压和电流是指继电器允许加载的电压和电流。
它决定了继电器能控制电压和电流的大小，使用时不能超过此值，否则很容易损坏继电器的触点。
2.4．2 掌握三极管的开关作用三极管工作在饱和导通状态(发射结和集电结都是正偏置)时，其c-e极间电压很小，比PN结的导通电压还要低(硅管在0.5V以下)，c-e极间相当“短路”，即呈“开”的状态。
三极管在截止状态(发射结、集电结都是反偏置)时，其c-e极间的电流极小(硅管基本上量不到)，相当于“断开(即‘关’)”的状态。
三极管开关电路的特点是开关速度极快，远远比机械开关快，没有机械接点，不产生电火花。
开关的控制灵敏，对控制信号的要求低，导通时开关的电压降比机械开关大，关断时开关的漏电流比机械开关大。
不宜直接用于高电压、强电流的控制。
2.5实验过程中的分工我主要是负责电路图的设计，调试。
我搭档陈小鹭同学主要负责电路图的绘画及书写整理实验报告，最后的电路板是由我们两个一起共同焊接的。
2.6元件清单定时器 NE555二极管 D1,D2，D3，D4（1N4001)三极管 9013电解电容 C1(470UF)，C2(100UF)瓷介电容 C4，C5，C6, C7（104）电阻 R1，R2 ,R3 ,R4，R5（560k，1k， 200k，4.7k）三端稳压管 LM7805LED D5继电器 DC5V电路设计3.2设计原理图图3-1.2 触摸延时开关电路仿真测试3.1 PCB 电路图按原理图被排列好封装元器件，确保搭接的引线不会出现错误，布线规则虚设定合适的参数，线宽在30mill~50mill 之间，这样可以防止电路板在腐蚀时不会断线，也避免了因线距产生的干扰。
元件安装时采用手工焊接方法将元件按电路图焊接，安装时应注意：本设计中的电源电路、触摸延时电路、继电器执行电路中元器件都应该合理布局。
免焊接是交叉短路及确保电路板美观程度。
焊接是不要直接接焊芯片，注意锡的用量、确保焊点光滑整洁，节约资源以及焊接的时间不要太长，以免烧坏元器件。
图3.1.1图3.2.14 实物图图15 未触摸时的实物图图16 触摸后的实物图5.故障分析1.灯不会很灵敏的亮。
在出现这种情况可能有以下几种原因：电路图设计错误；连接时出现错误，或者是555输出端接的放大电路有问题等2.一上电源后，led 灯就处于常亮状态，触摸后led 灯灭了一分钟。
出现这种情况很显然是因为将led 灯接在了继电器的常闭端了3.led 灯亮度很小。
这种情况可能是因为led 灯前的保护电组太大，导致提供给led 灯的电压很小四、设计体会通过对楼道延时触摸开关的设计，我掌握了常用元件的识别和测试；熟悉了常用的仪器仪表；了解了电路的连接方法；以及如何提高电路的性能等等。
焊接一个基本电路系统，首先要多次实验仿真，精确实验要采用的原件参数，多查阅相关的资料。
然后就是要合理的对电路布局，是电路美观且便于检查和测试，最后是调试过程，调试需要分模块，逐步进行检查和测试，然后进行整体测试。
直至实现电路满足实验要求。
本次试验还有一个最大的收获，那就是体会到团队合作的力量。
我们小组的每个成员都能发挥自己的聪明才智，为实验的成功奉献力量，所以才有我们现在的成果！真的很感谢指导和帮助的老师，谢谢你们让我们再次成长，学到了更多有用的知识！同时也提升了我们对于专业课学习的信心，别人都说我们的专业课很难学，可是通过这次实验我们知道了一切的难题只要用心努力去做，就一定可以解决！除此之外，还有值得我们自豪的就是我们的线路连得横竖分明，简直就是艺术，当然，我们也有很多不足的地方，制板几次都没成功，浪费了很多材料，锡焊还不是很会用，焊接的很粗糙。
“实践是检验真理的唯一要求。
”这次试验课程设计让我真正体会到努力之后就一定会有收获，我们开动脑筋，冥思苦想，用了好多方法，试验了好多次，都还是没有达到预期的效果，可是也取得了很多进步，学到了很多以前在课本上所学不到的知识，并且启发了自己好多在试验方面的思路和创意！五、参考资料[1]童诗白、华成英.模拟电子技术基础（第四版）[R].高等教育出版社[2] 阎石.数字电子技术基础（第五版）[R].高等教育出版社[3]梅开乡，梅军进,电子电路设计与制作[R].北京理工大学出版社[4]闵锐，徐勇，孙峥.电子线路基础[R].西安电子科技大学出版社[5]刘国林.电工学[R].人民邮电出版社[6]林育兹.电工电子学[R].电子工业出版社。
