MEDN-T便携式三相电能表检定装置 说明书
三相多功能电能表检定装置说明书
仅供个人参考一、概述JYM-3系列三相多功能电能表检定装置，是根据国家有关标准规程和要求设计的新型全自动检定装置，它由内附互感器的程控电源和标准电能表组成，配置如表1所示，具有精度高、稳定性好、功能强、使用方便等特点，可供生产厂、供电部门、计量部门对电子式或感应式三相三线、三相四线、单相有功及无功电能表进行校验和检定。
配备时间校验仪时还可以对多功能电能表的计时误差，需量指示误差等进行检定。
本使用手册主要说明在使用专用键盘时的操作方法。
二、电能部分技术指标1、装置准确度等级：0.03/ 0.05/ 0.1/0.22、装置标准配置：BDJ-3AC （准确度等级0.1）或RM10 （准确度等级0.05）3、装置输出量程输出电压：3X 57.7V/ 100V/220V/380V 自动量程切换输出电流：3X 0-100A 自动量程切换4、装置每相输出最大容量电压：50VA （根据校表数量增加）电流：80VA （根据校表数量增加）5、装置调节范围：电压：0-120%，调节细度：0.01%满度电流：0-120%，调节细度：0.01% （满度）相位：（电压/电流）：0-359.99,调节细度：0.01°频率：45-65HZ 调节细度：0.01Hz6、装置输出稳定度电压：＜ 0.02% （3分钟）电流：＜ 0.02% （3分钟）功率：＜ 0.05% （PH=1，3 分钟）7、输出波形畸变系数电压、电流＜ 0.5% （额定负荷）&谐波输出2-21次谐波任意设置9、起动电流输出：额定电流的千分之一10、装置输入电源：220± 10%，50Hz三、时间校验技术指标1、频率测量范围：0.1HZ〜5MHz2、频率测量准确度：土0.2PPM3、日误差准确度：土20ms4、GPS内部对时准确度：10-6秒5、内部晶振稳定度：W 5*10-8/秒四、装置特点1、校表类型：各种单相/三相有功电能表和无功电能表（包括跨相90°无功、移相60°无功），各种多功能电能表（全电子式、机电式）；2、校表数量：3块（按用户要求可增加）3、控制方式：a、本机键盘操作：能够完成电能计量单元的校验和检定；b、PC计算机操作：运用中文WINDOWS操作系统，所有功能的检定和试验，数据的管理功能和测试报告检定证书的打印功能。
三相电能表现场校验仪 使用说明
三相电能表现场校验仪使用说明示例文章篇一：哎呀呀，同学们，今天我要给大家讲讲这个神奇的东西——三相电能表现场校验仪！你们知道吗？这个校验仪就像是电力世界的小侦探，专门来检查三相电能表有没有好好工作。
它的样子有点像一个小盒子，不过可别小瞧了它，它的本领可大着呢！当电工叔叔们带着它去工作的时候，那场面可有意思啦！比如说，有一次我看到电工叔叔拿着它来到一个工厂，那里的三相电能表好像有点“调皮”，不准了。
电工叔叔就打开这个校验仪，然后把一些线连到电能表上。
我好奇地问：“叔叔，这能行吗？”叔叔笑着说：“小朋友，你就瞧好吧！”然后，校验仪的屏幕上就出现了好多数字和线条。
叔叔一边看着，一边嘴里还念叨着：“嗯，这个电压有点低，电流好像也不太对。
”这时候，旁边的工厂老板着急地问：“师傅，到底咋回事啊？”叔叔说：“别着急，老板，咱们慢慢查。
”你们看，这个校验仪就像是医生的听诊器，能听出电能表的“毛病”。
它可以检测电压、电流、功率因数等等好多参数。
这就好比我们考试，要检查好多科目一样，语文、数学、英语都不能落下。
如果电压不正常，就好像我们跑步的时候腿使不上劲；电流不对呢，就像是喝水喝得太多或者太少，都不舒服。
而且哦，这个校验仪操作起来也不是特别难。
只要按照说明书上的步骤，一步一步来，就像我们做数学题，先算加法再算乘法，不能乱了顺序。
有了它，就能保证我们用电的准确和安全啦。
不然，如果电能表不准，那电费算错了可咋办？工厂的机器说不定还会出故障呢！所以说呀，三相电能表现场校验仪可真是个宝贝，能帮我们解决好多大问题！你们说是不是？示例文章篇二：哎呀呀，同学们，今天我要给大家讲讲三相电能表现场校验仪这个神奇的东西！你们知道吗？这玩意儿可厉害了！就好像我们的眼睛能帮我们看清世界一样，三相电能表现场校验仪能帮电工叔叔们“看清”电的情况。
先来说说它长啥样吧。
它不大不小，差不多有个小书包那么大，外壳是那种坚硬的材料，可结实啦，就像我们的头盔一样，能保护里面的“小心肝”。
便携式三相位伏安表说明书
便携式三相相位伏安表说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意所有额定值和标记。
在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时，请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
目录安全注意事项 (5)一、简介 (5)二、仪器用途 (5)三、仪器特点 (6)四、技术指标 (6)五、使用说明 (8)安全注意事项请仔细留意本手册中的有关安全指导条文，以免使用者人身受到伤害或仪器受损。
●请务必按照本手册的说明进行操作和使用。
●本仪器及其附件只能作为设计用途使用，不可挪作他用。
●本仪器不含有害物质。
一．简介该仪器以高性能的微型计算机机为核心，采用三个独立的电压通道，三个独立的电流通道，三个电流钳，大屏幕图形点阵式液晶显示器，大容量锂电池，电池管理电路，数据存储器，高精度时钟，串行数据接口的硬件设计，达到了便携式相位测量和多功能仪表的新高度，是传统双钳相位表所无法比拟的。
同时，在产品可靠性、小信号测量稳定性、耐用性、用户口碑等方面表现优异，是目前国内市场上销量最大的智能型三相相位仪。
二. 仪器用途SMG3010便携式三相相位伏安表是理想的便携式相位测量及多功能仪器，1、可以同时测量多至三路交流电压；2、可以在不断开被测电路的情况下，通过钳形电流互感器同时测量多至三路交流电流；3、测量电压间、电流间、电压与电流间的相位差；4、测量频率；5、测量功率和功率因数；6、判断电压、电流相序；7、测量零序电流。

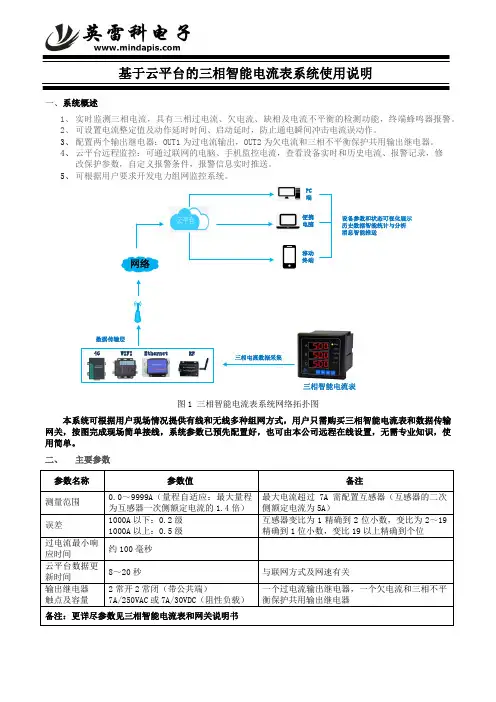

三相智能电流表系统使用说明说明书
一、系统概述1、 实时监测三相电流，具有三相过电流、欠电流、缺相及电流不平衡的检测功能，终端蜂鸣器报警。
2、 可设置电流整定值及动作延时时间、启动延时，防止通电瞬间冲击电流误动作。
3、 配置两个输出继电器：OUT1为过电流输出，OUT2为欠电流和三相不平衡保护共用输出继电器。
4、 云平台远程监控：可通过联网的电脑、手机监控电流，查看设备实时和历史电流、报警记录，修改保护参数，自定义报警条件，报警信息实时推送。
5、可根据用户要求开发电力组网监控系统。
4GWIFIEthernetRF数据传输层PC 端便携电脑移动终端三相智能电流表设备参数和状态可视化展示历史数据智能统计与分析消息智能推送图1 三相智能电流表系统网络拓扑图本系统可根据用户现场情况提供有线和无线多种组网方式，用户只需购买三相智能电流表和数据传输网关，按图完成现场简单接线，系统参数已预先配置好，也可由本公司远程在线设置，无需专业知识，使用简单。
二、 主要参数三、组网方式选择及接线本地客户端图2 4G组网接线输图5 有线组网接线图用户根据上面组网方式连接设备，包括RS485端口的A、B端的连接，工作电源的接线。
网关的以太网接口接入本地的路由器或交换机，本公司的网关出厂设置为自动获取动态IP（也可设置为固定IP）。
三相智能电流表和网关的具体接线参见三相智能电流表和网关说明书。
四、手机监控1、扫描微信二维码并关注公众号：进入“英雷科电子”公众号号后，再点击“用户中心”的“用户绑定”，在用户绑定界面输入我公司提供的用户名和密码，完成微信绑定。
2、手机APP的使用。
用户绑定微信后，进入手机APP的首页，见图6，点击监控中心，可以看到当前设备的各状态参数、曲线及历史数据等。
点击首页的“应用”，进入我公司免费为用户开发的一个标准的综合组态应用界面。
用户也可以在首页点击“触发器”，添加微信报警触发条件，如设备参数达到触发条件，将通过微信实时推送报警信息。
便携式三相能质量分析仪测量连接
便携式三相电能质量分析仪测量连接
使用便携式三相电能质量分析仪进行测量，需首先把将电压测试线与主机连接。
然后根据测试需要选择合适的电压测试探头，连接电流传感器，让电流传感器把需测量电流的导线夹住。
尽量使导线垂直穿过电流传感器的夹合孔。
如图3-2所示。
3-1 仪表前后面板接线说明
3-2 仪表测量连线示意图
仪表只有三相三线及三相四线两种测量模式，如需测量单相电参数，可选择“三相四线”，并将电压和电流信号接入到“A”相对应位置。
连接测试探头与测试源时，注意安全，防止触电和短路的发生！
仪表测量连线分为三相三线及三相四线，测量是需正确连接，否则测量结果不正确，严重时可能导致仪表损毁。
在进行连接时需特别注意电压测试线的颜色与主机插座的颜色必须一致。
同样，电压测试探头的颜色也应相互配合。
黑色测试线连接主机黑色插座和黑色电压测试探头，接测试源的N线！。
三相电能表现场校验仪说明书
三相电能表现场校验仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意所有额定值和标记。
在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。
目录一、概述 1二、主要功能和特点 2三、技术指标 2四、面板说明 3五、操作使用方法 41、开机 4一、概述在使用该设备之前，请详细阅读本使用说明书。
以下是使用该设备时的注意事项：1、设备通电使用前，应保证可靠接地。
2、设备通电使用前，应确认面板上的Ua/外部供电电源选择开关是处于哪种状态：该开关按下即选择了通过Ua与U0提供设备工作电源，供电范围为AC80V-400V，该状态下，严禁把电源线插入外220V插座。
该开关浮起（同时指示灯亮）即选择了通过外220V插座提供设备工作电源，供电范围为AC220V±10%。
3、严禁在设备通电工作状态下反复按动Ua/外部供电电源选择开关。
4、严禁在设备通电工作状态下用手去触摸面板上的各端子。
5、正确连接测试导线，正确设置电流输入方式，输入相应量限内的电流和电压量。
切记电流输入值不得超过所选端子额定值的120%。
6、钳形电流互感器在使用过程中应轻拿轻放，必须保持钳口铁芯端面清洁，不得有任何异物。
钳口端面可用干绸布擦拭（严禁沾酒精和水），擦拭过程中应保持铁芯端面光洁度。
7、接线时，必须先加电压，后加电流；拆线时，必须先去电流，再断电压。
请切记不要将电子表脉冲采样线接在火线或零线上，以免损坏设备。
8、在夹钳形互感器时，一定要让电流线从钳形互感器的圆孔中穿过，钳口要合严，不要将线夹到钳口上，以免影响测量精度。
便携式电能表校验装置
便携式电能表校验装置便携式电能表校验装置是根据国家有关标准和规程要求而设计的三相便携式电能表检定装置暨三相标准功率源。
它采用嵌入式技术开发、TFT液晶显示，全汉字操作。
可靠性好、稳定性高、体积小、重量轻、携带及使用方便，是厂矿、企业、基层供电部门和技术监督单位的理想现场测试设备。
可以检定各种型号三相、单相交流电能表。
一、引用标准致力于电力仪器、仪表、计量标准设备、电能计量检定装置、电力高铁电站设GB/T11150-2001 《电能表检验装置》GB/T15284-2002 《多费率电能表特殊要求》GB/T 17215.211-2006 《交流电测量设备通用要求、试验和试验条件》GB/T 17215.301-2007 《多功能电能表特殊要求》JJG596-2012 《电子式交流电能表检定装置检定规程》GB/T 17215.321-2008 《静止式有功电能表（1级和2级）》DL/T 460-2005 《交流电能表检验装置检定规程》DL/T 585-1995 《电子式标准电能表技术条件》DL/T 614-2007 《多功能电能表》DL/T 645-2007 《多功能电能表通信规约》DL/T 731-2000 《电能表测量用误差计算器》DL/T 732-2000 《电能表测量用光电采样器》JJG596-1999 《电子式电能表检定规程》JJG597-2005 《交流电能表检定装置检定规程》JJG1036-1993 《交流电能表检定装置试验规范》二、主要技术指标和配置1、产品型号规格： JZ-B360 0.1级致力于电力仪器、仪表、计量标准设备、电能计量检定装置、电力高铁电站设2、标准表配置：b．内置式标准◆JZ-3030 准确度等级：0.05级,0.1级电压输入范围：48-480V电流测量量限：0-100A3、产品技术参数：3.1 表位数：2表位3.2、输出电压3.2.1、电压量程：3×57.7V/100V/220V/380V；3.2.2、调节范围：各档量程在0-120％内连续可调，调节细度优于0.01％；3.2.3 电压显示值准确性: 装置能显示输出的电压值, 在各基本量程档,装置的电压显示值与装置的实际输出值之间的相对百分误差≤0.1%;3.2.5、波形失真度(正弦波)：满负荷时, 波形失真度≤0.5%; 3.2.6、稳定度：满负荷时, 在各基本量程档的电压稳定度≤0.05%（180S）；3.2.7、输出容量：不小于100VA/相；3.3、输出电流(档位可稍有不同)致力于电力仪器、仪表、计量标准设备、电能计量检定装置、电力高铁电站设3.3.1、电流档位： 0.1A、0.25A、0.5A、1A、2.5A、5A、10A、25A、50A；100A（最大）3.3.2、调节范围：各档量程0-120％内连续可调，调节细度优于0.01％；3.3.3 电流显示值准确性: 装置能显示输出的电流值, 在各量程档装置的电流显示值与装置的实际输出值之间的相对百分误差≤0.1%;3.3.5、波形失真度(正弦波)：满负荷时, 在10mA≤I≤Imax时,电流波形失真度≤0.5%;3.3.6、稳定度：满负荷时,任意测量点装置输出的电流稳定度＜0.05%（180S）；3.3.7、输出容量：不小于200VA/相。
三相电能表检定装置说明书
三相电能表检定装置简介第一章外观结构及显示1. 外观结构-1-2. 电能表校验显示屏2.4.1 输出量参数□显示电压、电流、相位的设定值和测量值；□每个量占两行，上面的一行为设定值，以百分数显示，下面的一行是测量值，以实测值显示；2.4.2 分相功率及合成功率□显示分相的有功功率P和无功功率Q，以及合成的总有功功率Psum和总无功功率Qsum；-2--3-2.4.3 状态信息栏□ 一般情况下，显示相线、量程和调节步值；□ 在检测到错误或需要提示时，会显示相关的信息，操作中应留意提示信息；2.5AT 键盘的对应关系机器可以外接一个标准的PC/AT 键盘，各按键的对应关系见右表。
外接键盘和机器面板上的按键可以同时使用。
第二章 基本操作3.3.2注意：频率只有在标频状态下才可以调节，在市频状态下不能调节。
3.3两种状态的转换方法是：在主菜单中选择，然后按下。
4.调位相位4.1键选择三相同时调节。
4.2输入相位值后，按回车相位缓变到设定值，可以用旋钮对相位做步进调节，按下旋钮可以改变步进值，当前步进值显示在状态信息栏上。
4.3也可以用快捷方式调节相位，方法是按下COS，然后从菜单中选择所需的功率因数点，则相位直接调节到相应点上。
5. 调节对比度1．液晶的显示明暗变化因环境温度而改变，必要时应调节对比度使显示清晰。
2．在主菜单中选择，再按，然后转动旋钮调节，调到一个合适的对比度之后，按下旋钮或按或结束调节。
6.谐波设置（以电压为例，电流相同）1．在主菜单中选择，再按。
2．按箭头键或转动旋钮，移动光标到某一次谐波的相位或幅度上，输入数值后按回车确认。
347.*”号表示启用谐波，8888，再按下。
其在小圈数校验时会有较大变差，因此应使用滤波功能，□设置方法：输入滤波圈数（范围2~20），再按，此时菜单上显示一个“*”号，表示已启用滤波功能。
□如果不需要滤波功能，则输入1，再按。
-4--5-3.1 起动试验1. 在检表菜单中，按起动试验，电流会升至50%Ib ，开始自动找黑点，找到黑点后，自动调节到设定的起动电流，状态信息栏上显示起动电流的大小和计时时间；再次遇到黑点后停止计时。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录一、概述 (2)二、技术指标 (3)三、外观 (6)四、操作方法 (7)4.1 TEST界面 (9)4.2 Set Parameter (12)4.3 校验方案 (17)4.4 校验电能表 (19)4.5 多功能菜单 (20)4.7谐波显示 (25)4.8波形显示 (26)4.9 触摸屏校准 (27)五、附件 (27)一、概述MEDN-T便携式三相电能表检定装置采用表源一体化结构，全数字闭环标准源技术，使用嵌入式系统、大屏幕TFT彩色液晶显示器及触摸屏、CPLD芯片和高精度A/D、D/A等一系列先进器件，体积小重量轻，可广泛应用于电能计量行业、电气实验室和其他相关部门，便于携带到现场使用。
它具有以下特点：•采用触摸屏控制面板加面膜按键，显示信息量大，使用简单方便。
•内嵌高等级标准电能表，并以此为标准进行数字闭环反馈，电压、电流、频率、相位、有功功率、无功功率、视在功率、功率因数等各参量均可作为标准使用。
•具有多种保护功能：限流保护、功放保护、电压短路保护、电流开路保护、功放热保护等功能。
•智能档位：在仪器允许输出的范围内，用户可以任意设定三相电压电流各自的额定电压、电流档位，电压电流的试验点、调节细度均参照用户设定的额定档位值，方便用户操作。
•电流、功率因数试验点丰富，便于配置各种校表方案。
•数据存储量大，可以很方便查询到校验数据。
•带有RS232串口，便于计算机控制及升级软件。
二、技术指标准确度：±0.003Hz 1.1电源输出：1.1.1 交流电压输出调节细度：0.01%RG分辨率：6位有效数字准确度：优于±0.05%RG稳定度：优于±0.01%RG/1min失真度：优于 0.3% （非容性负载）输出功率：额定每相 20VA满负载调整率：小于±0.01%RG输出范围：10V～500V档位设置： 57.7V、100 V、220V、380V ，内部自动档位切换。
1.1.2 交流电流输出调节细度：0.01%RG准确度：优于±0.05%RG分辨率：6位有效数字稳定度：优于±0.01% RG /1min失真度：优于 0.3%输出功率：每相60A(100A)档额定输出40(50)VA ，其他档位额定输出20VA。
满负载调整率：小于±0.01%RG输出范围： 1mA～ 72(120)A档位设置： 0.2A、1A、5A、20A、 60A(100A)，自动档位切换1.1.3 功率输出准确度：优于 0.05%RG稳定度：优于 0.01%/1min。
分辨率：6位有效数字（有功功率、无功功率、视在功率）1.1.4 功率因数调节范围：-1～0～+1；分辨率：0.00001；准确度：0.0005。
1.1.5 相位调节范围：0～359.99°分辨率：0.001 °准确度：±0.02°1.1.6 频率调节范围：45Hz～69Hz分辨率：0.001Hz1.1.7 谐波可以准确输出 2～51 次谐波，各次谐波可以任意组合叠加在一起同时输出，但是输出谐波时总的谐波含有率之和不要超出下表所出的限制。
谐波含量显示准确度0.1%，谐波含量显示分辨率4位有效数字。
谐波相位（相对于基波）调节范围0-359.99°。
1.2 校验电表方面的技术指标标准源输出功率脉冲常数：24000000×5/In(注： In为标准源内电流档位值100、20、5、1、0.2)标准源输出脉冲电平：5V电度表输入脉冲路数：1路电度表输入脉冲电平：5V以内或无源电度表误差显示范围：±0.000%--±99.99%电度表误差显示分辨率：0.001%电度表电表常数输入范围：6位有效数字，允许有小数。
电表校验的试验点包括：Imax、0.5 Imax、1.2Ib、1Ib、0.5 Ib、0.2 Ib、0.1 Ib、0.05 Ib、0.02 Ib、0.01 Ib。
电表校验可设的功率因数试验点有1.0、0.5L 、0.8C、 0.5C。
电表校验圈数的设置范围是1-9999。
1.3 仪器作为标准源时提供的常用输出调节试验点电压试验点：10%、20%、50%、80%、100%、110%、120%。
电流试验点： 5%、10%、20%、30%、50%、70%、100%、120%。
相位试验点：0.5L、0.8L、1.0、0.8C、0.5C。
三相电压、电流的幅度可以分别调节，调节细度：10%、1%、0.1%、0.01%；调节范围最大到125%。
三相电压、电流的相位、功率因数也可以分相调节，调节细度分别为10°、1°、0.1°、0.01°。
UB、UC分别对UA的相位也可以分别调节。
频率的调节是三相电压、电流一起调节的，调节细度分别为5Hz、1 Hz、0.1 Hz、0.01 Hz。
1.4 供电电源单相AC 220V，50/60Hz。
1.5 外部尺寸500*600*178mm1.6 重量重量27Kg。
三、外观仪器的外观如下图：图2-1校验装置的前面板如图2-2所示：图2-2上图中左边是彩色液晶触摸显示屏，右边是按键。
仪器的后面板如图2-3所示：图2-3后面板左边是三相电压、电流输出端子、脉冲端子，中间是散热风机，右边是电源插座和RS232通讯口。
四、操作方法面板上的功能键介绍：键盘上的按钮可以实现不同的功能，介绍如下：【SET】设置仪器的三相电压、电流输出的额定值，或者被检电能表的象限、正反向、有功或无功等状态；以及谐波的参数等。
【TEST】常用的压、电流、功率因数试验点。
【ADJ】：对电源三相电压、电流的任意一相或全部的输出幅度、相位、功率因数、频率进行调整。
【】：显示电源输出的2-50次谐波的含量及柱状图。
【】：显示电源输出三相电压电流波形。
【】：确定电能表校验试验点的试验方案。
【】：根据检定方案校验电能表。
【】：保存键，用来保存试验方案。
【F1】：多功能键，包括起动、潜动、走字、查询等功能【UI】：使三相电压电流升输出或关闭，即三相电压电流的总开关。
【U1】：L1相电压输出开关。
【U2】：L2相电压输出开关。
【U3】：L3相电压输出开关。
【I1】：L1相电流输出开关。
【I2】：L2相电流输出开关。
【I3】：L3相电流输出开关。
【0。
9】：数字输入键。
【.】：在参数输入时，作用是小数点，在【test point】界面，是触摸屏校准键。
【DEL】：删除不需要的数据及谐波。
【ENTER】：确认输入的数据。
检查外部接线无误后（电压输出不能短路，电流输出不能开路），打开电源开关。
仪器进入加载界面（如图3-1）。
约两三秒钟后仪器系统加载完毕，蜂鸣器长鸣一声，进入试验界面，如图3-2所示。
图3-1 4.1 TEST界面图3-2该界面主要分为三个区域，上方的输出显示区，下方是输出设定区域，使用者可选择电压、电流、功率因数的试验点，最下面是仪器的状态显示栏，显示各相电压电流的输出状态和所处的界面名称。
下图3-3为三相四线下，电压220v、电流为1A、功率因数1.0的情况下电源输出的情况。
图3-31、输出显示区L1 L2 L3 :分别表示L1 、L2、L3三相，三相三线时不显示 L2相，单相时只显示L1；U(V)：三相四线时显示各相的相-中性点电压输出值，三相三线时只显示U12、U32的电压；I(A)：各相电流输出值；Φ(°)：各相电流对相电压的相位值；P(W)：各相的有功功率值和总有功功率值；Q(var)：各相的无功功率值和总无功功率值；S(V A)：各相的视在功率值和总视在功率值；PF：各相的功率因数和总功率因数；F(Hz)：电源输出频率值。
矢量图上方为各相-相电压间的相位值，三相三线状态下仅有U1U3之间的相位值。
在三相四线情况下，按【ENTER】键，矢量图上方显示电压之间相位的位置显示线电压U12、U23、U32的值。
如下图3-4：图3-42、输出设定区SET】界面下用户设置的三相电压、电流的额定值而言的。
触摸显示屏上相应位置可选择不同电压试验点、电流试验点、相位试验点。
3、电源状态区屏幕的最下方，有六个圆圈，分别对应三相电压、三相电流的输出状态，如果显示白色，表示没有输出，如果有对应的颜色，表示该相处于输出状态，黄、绿、红或者红、黄、蓝分别代表L1 L2 L3。
圆圈的右边的数字”12000000”表示的是当前装置的高频输出脉冲的电表常数，单位是imp/Kwh或imp/Kvarh，它的大小与当前装置的电流档位有关，最右边显示当前所处于的界面名称。
4.2 Set Parameter按【SET】按钮可以进入Set Parameter [ I]界面，如图3-4；再次按按【SET】按钮可以进入Set Parameter [II]界面, 如图3-5；再次按按【SET】按钮可以进入Set Parameter [III]界面, 如图3-6。
图3-5Set Parameter [ I]界面主要是根据被校验电表的信息，用户要确定电源将要输出的参数，在输出设定区它被分为左右两部分。
左边是根据被校表的情况，触摸液晶屏选择3P4W、3P3W、1P 三种相线中的一个，3P4W表示三相四线、3P3W表示三相三线、1P表示单相；P、Q 只能选择一种，P表示校验有功表，Q表示校验无功表；Forward、Reverse也只能选择一种，Forward表示正向，Reverse表示反向。
注意当选择“P”时，输出显示区中的【PF】值将显示有功的功率因数；当选择“Q”时，【PF】值将显示无功的功率因数。
ABC、ACB 分别表示正相序和逆相序，只有在三相四线的情况下可以选择逆序；Internal、External表示在校验电表误差时，是使用本机当做标准还是用外配标准表的输出脉冲作为校验标准，仪器默认内置，只有在特殊情况下才能使用External的功能。
右边是输入电表的额定电压、电流值（注意这里的电压值是相-中性的电压值），以及电能表最大电流值。
U1、U2、U3、I1、I2、I3右边的数字框；表示电源将要设定输出的三相额定电压、电流值。
通过触摸可以选中U1、U2、U3、I1、I2、I3上，则这一相的左边方框变成；如果三相电压或电流都被方框选中，只需输入L1相的电压或电流，另外两相的输出则于L1相相同，如果三相电压电流左边的方框没有被选中，则表示三相可以各自输入不同的数值，电源的三相就可以输出各不相同的电压或电流。
输入数字的方法：触摸U1…I3右边的长方框，使光标出现在框内，然后按面板上的数字键输入，【DEL】键可以删除输入的数据，三相电压或电流的档位数值输入完成后，并且光标停留在U1、U2、U3、I1、I2、I3中任意一个右侧的方框内，按【ENTER】键确认。
