2018年河南省郑州市中考物理试卷+答案
(完整版)2018学年河南省中考物理试题及答案,推荐文档
2018年河南省普通高中招生测试试卷物理注意事项：1.本试卷共6页，五大题，22小题，满分70分，测试时间60分钟。
请用蓝、黑色水笔或圆珠笔直接答在试卷上。
答题前请将密封线内的工程填写清楚。
题号一二三四总分分数一、填空题<每空1分，共14分）1.学习物理可以帮助我们认识世界。
通过学习惯性，我们认识到一切物体都有保持原来的性质。
2.橡胶棒与毛皮摩擦，橡胶棒由于电子而带负电。
把带负电的橡胶棒靠近与作业纸摩擦过的塑料吸管，发现吸管被推开，说明吸管带电。
3.图1是用一个纸盒、两支笔和四根宽窄不同的橡皮筋制作的“橡皮筋吉他”。
拨动a、b、c、d四根橡皮筋，的音调最高。
用大小不同的力拨动同一根橡皮筋，橡皮筋发声的不同。
4.如图2所示，把少量碘放人锥形瓶中，瓶口加盖玻璃片。
微微加热，瓶中充满紫色的碘蒸气，此过程碘发生的物态变化是。
停止加热，碘蒸气凝华，看到的现象是。
5．在一块有机玻璃板上，安装一个用导线绕成的螺线管，在板面上均匀撒满铁屑，通电后铁屑的分布如图3所示。
图中A、B两点相比，点磁场较强。
实验中<填“能”或“不能”）用铜屑代替铁屑显示磁场分布。
6.图4是小灯泡L和电阻R中电流随电压变化的图像。
由图像可知，电阻R的阻值为Ω。
若将它们并联接在电压为2V的电源两端，电路中的总电流为A。
7.物理知识在生产、生活中有着广泛的使用，有时也会造成一定的危害。
请仿照表中示例，再写出一个物理知识及其对应的实际物理知识使用危害求，请将其字母代号填在题后的括号内。
8.下列实例中不是利用大气压工作的是【】A．用塑料吸盘挂物体B．用注射器吸取药液C．用压力锅煮熟食物D．用塑料吸管吸饮料9．下列做法不符合安全用电原则的是【】A．控制灯的开关要接在零线上B．更换电灯前要先断开电源开关C．洗衣机的金属外壳要接地线D．绝缘层破损的导线要及时更换10．电磁波是一个大家族，图5是它们的家族谱。
对电磁波的认识，下列说法错误的是【】A．可见光也是一种电磁波B．红外线比紫外线的频率低C．真空中不同电磁波的传播速度不同D．电磁波的频率越高，波长越短11．哈勃望远镜使我们感受到宇宙的浩瀚，电子显微镜使我们认识到微观世界的深遽。
河南省2018年中考物理试题及答案
河南省2018年中考物理试题及答案注意事项：1. 本试卷共11页，七个大题，满分120分，考试时间100分钟。
2．本试卷上不要答题，请按答题卡上注意事项的要求直接把答案填写在答题卡上在试卷上的答案无效。
一、填空题1、物理学拓展了人类对微观世界和宏观世界的认识。
研究发现，常见的物质是由大量的 构成的。
在天文观测中，人们通常用光年表示 单位。
2、自然界中的水循环是通过水的物态变化实现的。
地面上江、河、湖、海中的水在太阳的照射下不断成 水蒸气，流动的水蒸气遇到冷空气 后成小水滴或直接 成小冰晶，就形成了云。
在一定的条件下，小冰晶将熔化成水与原来的小水滴一同落下，形成雨，汇集到江、河、湖、海中。
3、如图1所示，将竖直悬挂的乒乓球接触正在发音的音叉，会看到乒乓球 。
该实验说明了声音是由物体的振动产生的。
请你再设计一个显示声源振动的实验： 。
4、高速铁路的输电线，无论冬、夏都是崩的直直的，以保障列车电极与输电线的良好接触。
图2为输电线的牵引装置。
钢绳通过滑轮组悬挂20个相同的坠砣，每个坠砣质量为25kg ，不计滑轮和钢绳自重及摩擦，输电线A 端收到的拉力大小为 N 。
若某短时间内坠砣串下降了30cm ，则输电线A 端向左移动了 cm 。
（g 取kg /N 10，不考虑钢绳的热胀冷缩）5、在图3所示的电路中，电阻Ω=Ω=20R ,10R 21,电源电压保持不变。
当开关1S 、3S 断开，2S 闭合时，电流表的示数为0.2A 。
当开关1S 、3S 闭合，2S 断开时，电流表的示数为 A ，的电功率为 W 。
为了保障电路安全， 两个开关不能同时闭合。
6、如图4所示，上表面水平且光滑的小车上有A 、B 两个物体，两物体与小车以相同的速度一起向右匀速移动。
B 在A 的正前方，B 的质量小于A 的质量。
假设小车的上表面足够长，不计空气阻力，小车遇到障碍物突然停止后，A、B两物体（选填“会”或“不会”）相撞，原因是：。
二、选择题7、下列物体中，在通常情况下都是绝缘体的是（）A.玻璃棒、橡胶棒B.铅笔芯、硬币C.金属勺、塑料尺D.陶瓷碗、盐水8、下列工具中，使用时属于费力杠杆的是（）9、与头发摩擦过的塑料尺能“吸”起纸屑。
2018年河南中考物理试题(含答案) (2)
Ω，电源电压保持不变。
当开关S1、S3断开，断开时，电流表的示数为两个开关不能同时闭合。
两个物体，两物体与小车以相同的速度7．下列物品中，在通常情况下都是绝缘体的是（）。
A.玻璃棒、橡胶棒B.铅笔芯、硬币C.金属勺、塑料尺D.陶瓷碗、盐水8．下列工具中，使用时属于费力杠杆的是（）。
9．与头发摩擦过的塑料尺能“吸”起纸屑。
下列现象中“吸”的物理原理与其相同的是( )。
A.挤压后的塑料吸盘“吸”在瓷砖上B.削平的铅柱挤压后会“吸”在一起C.干手搓开的新塑料袋“吸”在手上D.行驶的汽车的窗帘被“吸”出窗外20．在实践活动中，小刚所在的兴趣小组对电热水壶进行了研究与计算。
参考答案一、填空题1.分子；光年2.汽化；液化；凝华3.用小锤敲击鼓面时，会看到鼓面上的纸屑跳动4.104；155.0.9；1.8；S 1、S 26. 不会；当小车突然停止时，两物体由于惯性，继续保持原来的运动状态不变，在不受摩擦阻力的情况下，两物体不会相撞。
二、选择题7.A 8.B 9.C 10.B 11.D 12.C 13.AB 14.AD三、作图题15. 16.F’四、实验探究题17.（1）左右；（2）不会；（3）切割磁感线；（4）用磁性不同（大小不同）的两块磁铁，让导体棒分别以相同的速度向相同的方向运动，观察电流表指针偏转角度的大小。
18.（1）3.8；（2）1.4；DA ；（3）1.4N ；（4）A ；（5）能19.（1）如右图 （2）A ；（3）滑动变阻器断路；（4）4；（5）S 1闭合、S 2断开；0112R I I I -五、综合应用题20.（1）地线；热传递；（2）电热水壶正常工作时的电流为：A VW U P I 1.92202000===额额 （3）电热水壶装满水的质量为：kgm m kg V m 2100.2/100.13333=⨯⨯⨯==-ρ 水吸收的热量为：J C kg C kg J t t cm Q 5301014.7)15100(2)/(102.4)(⨯=︒-⨯⨯︒∙⨯=-=吸 电热水壶7min 消耗的电能为：J S W W=Pt=5104.86072000⨯=⨯⨯ 该电热水壶的加热效率为：%8510481014755=⨯⨯==J.J .W Q 吸η （4）因为导体的电阻大小与导体的长度和横截面积有关，在导体的材料一定时，导体越长，横截面积越小，导体的电阻越大；而根据焦耳定律可知，在通过导体的电流和通电时间相同时，导体的电阻越大，产生的热量越多，所以电热水壶使用的电源线不能过长，横截面积不能过小。

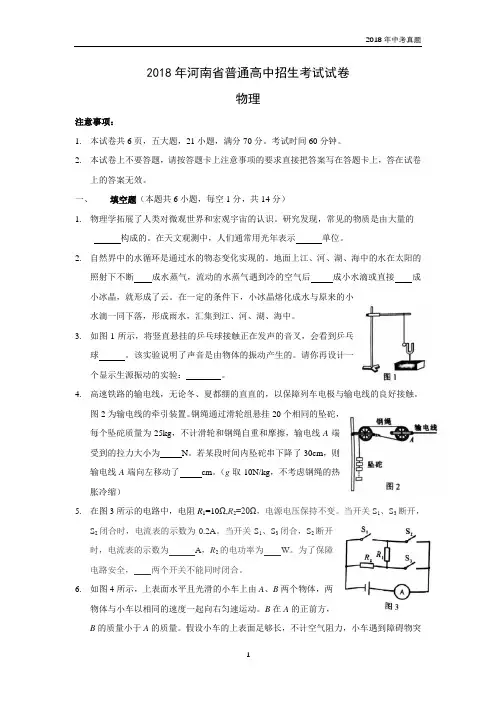

2018年河南省中考物理真题试卷word版含答案
2018年河南省普通高中招生考试试卷物理注意事项：1.本试卷共6页，五大题，21小题，满分70分。
考试时间60分钟。
2.本试卷上不要答题，请按答题卡上注意事项的要求直接把答案写在答题卡上，答在试卷上的答案无效。
一、填空题（本题共6小题，每空1分，共14分）1.物理学拓展了人类对微观世界和宏观宇宙的认识。
研究发现，常见的物质是由大量的构成的。
在天文观测中，人们通常用光年表示单位。
2.自然界中的水循环是通过水的物态变化实现的。
地面上江、河、湖、海中的水在太阳的照射下不断成水蒸气，流动的水蒸气遇到冷的空气后成小水滴或直接成小冰晶，就形成了云。
在一定的条件下，小冰晶熔化成水与原来的小水滴一同下落，形成雨水，汇集到江、河、湖、海中。
3.如图1所示，将竖直悬挂的乒乓球接触正在发声的音叉，会看到乒乓球。
该实验说明了声音是由物体的振动产生的。
请你再设计一个显示生源振动的实验：。
4.高速铁路的输电线，无论冬、夏都绷的直直的，以保障列车电极与输电线的良好接触。
图2为输电线的牵引装置。
钢绳通过滑轮组悬挂20个相同的坠砣，每个坠砣质量为25kg，不计滑轮和钢绳自重和摩擦，输电线A端受到的拉力大小为N。
若某段时间内坠砣串下降了30cm，则输电线A端向左移动了cm。
（g取10N/kg，不考虑钢绳的热胀冷缩）5.在图3所示的电路中，电阻R1=10Ω,R2=20Ω，电源电压保持不变。
当开关S1、S3断开，S2闭合时，电流表的示数为0.2A。
当开关S1、S3闭合，S2断开6.如图4所示，上表面水平且光滑的小车上由A、B两个物体，两物体与小车以相同的速度一起向右匀速运动。
B在A的正前方，B的质量小于A的质量。
假设小车的上表面足够长，不计空气阻力，小车遇到障碍物突然停止后，A、B两物体（选填“会”或“不会”）相撞，原因是：。
二、选择题（本题共8小题，每小题2分，共16分。
第7~12题每小题只有一个选项符合题目要求，第13~14题每小题由两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有选错的得0分）7.下列物品中，在通常情况下都是绝缘体的是（）A.玻璃棒、橡胶棒B.铅笔芯、硬币C.金属勺、塑料尺D.陶瓷碗、盐水8.下列工具中，使用时属于费力杠杆的是（）9.与头发摩擦过的塑料尺能“吸”起纸屑。
2018年河南省中考物理试卷及答案
2018年河南省中考物理试卷及答案2018年河南省普通高中招生考试试卷物理注意事项：1.本试卷共6页，五大题，21小题，满分70分。
考试时间60分钟。
2.本试卷上不要答题，请按答题卡上注意事项的要求直接把答案写在答题卡上，答在试卷上的答案无效。
一、填空题（本题共6小题，每空1分，共14分）1.物理学拓展了人类对微观世界和宏观宇宙的认识。
研究发现，常见的物质是由大量的构成的。
在天文观测中，人们通常用光年表示单位。
下不断成2.自然界中的水循环是通过水的物态变化实现的。
地面上江、河、湖、海中的水在太阳的照射水蒸气，流动的水蒸气遇到冷的空气后成小水滴或直接成小冰晶，就形成了云。
在一定的条件下，小冰晶熔化成水与原来的小水滴一同下落，形成雨水，汇集到江、河、3.如图1所示，将竖直悬挂的乒乓球接触正在发声的音叉，会看到乒尝试说明了声音是由物体的振动产生的。
请你再设想一个显示生源振验：。
4.高速铁路的输电线，无论冬、夏都绷的直直的，以保障列车电极接触。
图2为输电线的牵引装置。
钢绳通过滑轮组悬挂20个相同质量为25kg，不计滑轮和钢绳自重和摩擦，输电线A端受到的拉若某段时间内坠砣串下降了30cm，则输电线A端向左移动了不考虑钢绳的热胀冷缩）5.在图3所示的电路中，电阻R1=10Ω,R2=20Ω，电源电压保持S3断开，S2闭适时，电流表的示数为0.2A。
当开关S1、S3电流表的示数为A，R2的电功率为W。
为了保障个开关不能同时闭合。
6.如图4所示，上表面水平且光滑的小车上由A、B两个物体，两物体与小车以相不变。
当开关S1、闭合，S2断开时，电路安全，两与输电线的良好的坠砣，每个坠砣力大小为N。
cm。
（g取10N/kg，湖、海中。
乓球。
该动的实同的速度一起向右匀速运动。
B在A的正前方，B的质量小于A的质量。
假然停止后，A、B两设小车的上表面充足长，不计空气阻力，小车遇到障碍物突物体（选填“会”或“不会”）相撞，原因是：。

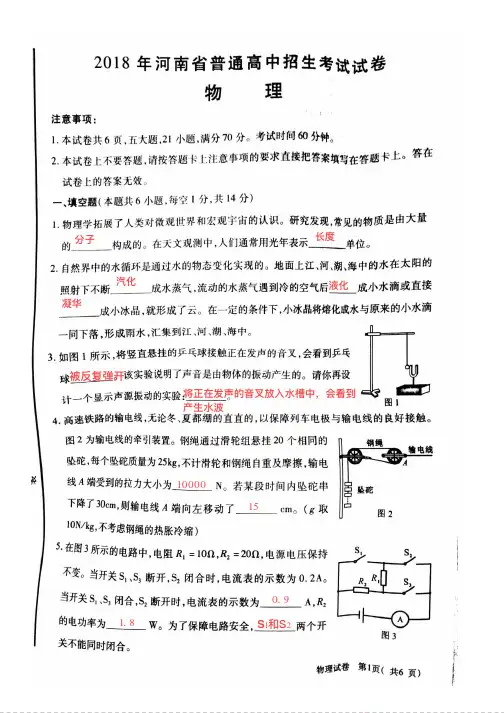

【答案版】2018年河南省普通高中招生考试(中考)物理试卷(扫描)
液化⻓长度分⼦子汽化凝华被反复弹开
将正在发声的⾳音叉放⼊入⽔水槽中，会看到 产⽣生⽔水波1000015 1.8S 1和S 2
0.9
不不会A和B受⼒力力平衡将保持匀速直线运动
F
G
左右
不不会
切割磁感线
控制其它条件不不变，只换⽤用不不同磁
场强度的磁体，让导体a b做切割磁感线运动，观察电流表指针偏转幅度的⼤大⼩小
3.8
1.2
A和D
排开液体的重⼒力力
A
不不能
B
滑动变阻器器断路路4
S1闭合，S2断开
地线
热传递
连通器器重⼒力力势能电热⽔水壶功率较⼤大，⼯工作时通过连接线的电流会较⼤大；⽽而如果电源连接线过⻓长或横截⾯面积过⼩小，则连接线的电阻就会增⼤大，由焦⽿耳定律律可知，在⼀一定时间内电流通过连接线产⽣生的热量量就会增加，容易易引起⽕火灾等安全事故。
2018年河南省中考物理试题含答案
2018年河南省普通高中招生考试试卷物理一、填空题（本题共6小题，每空1分，共14分）1．物理学拓展了人类对微观世界和宏观宇宙的认识。
研究发现，常见的物质是由大量的构成的。
在天文观测中，人们通常用光年表示单位。
2．自然界中的水循环是通过水的物态变化实现的。
地面上江、河、湖、海中的水在太阳的照射下不断成水蒸气，流动的水蒸气遇到冷的空气后成小水滴或直接成小冰晶，就形成了云。
在一定的条件下，小冰晶熔化成水与原来的小水滴一同下落，形成雨水，汇集到江、河、湖、海中。
3．如图1所示，将竖直悬挂的乒乓球接触正在发声的音叉，会看到乒乓球。
该实验说明了声音是由物体的振动产生的。
请你再设计一个显示生源振动的实验：。
4．高速铁路的输电线，无论冬、夏都绷的直直的，以保障列车电极与输电线的良好接触。
图2为输电线的牵引装置。
钢绳通过滑轮组悬挂20个相同的坠砣，每个坠砣质量为25kg，不计滑轮和钢绳自重和摩擦，输电线A端受到的拉力大小为 N。
若某段时间内坠砣串下降了30cm，则输电线A端向左移动了 cm。
（g取10N/kg，不考虑钢绳的热胀冷缩）5．在图3所示的电路中，电阻R1=10Ω,R2=20Ω，电源电压保持不变。
当开关S1、S3断开，S2闭合时，电流表的示数为0.2A。
当开关S1、S3闭合，S2断开时，电流表的示数为 A，R2的电功率为 W。
为了保障电路安全，两个开关不能同时闭合。
6．如图4所示，上表面水平且光滑的小车上由A、B两个物体，两物体与小车以相同的速度一起向右匀速运动。
B在A的正前方，B的质量小于A的质量。
假设小车的上表面足够长，不计空气阻力，小车遇到障碍物突然停止后，A、B两物体（选填“会”或“不会”）相撞，原因是：。
二、选择题（本题共8小题，每小题2分，共16分。
第7~12题每小题只有一个选项符合题目要求，第13~14题每小题由两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有选错的得0分）7．下列物品中，在通常情况下都是绝缘体的是（）。
河南省郑州市枫杨外国语中学2018届中考物理试题(含答案)
矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。
如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。
㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。
(2 列出开发利用方案编制所依据的主要基础性资料的名称。
如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。
对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。
二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。
2、国内近、远期的需求量及主要销向预测。
㈡产品价格分析
1、国内矿产品价格现状。
2、矿产品价格稳定性及变化趋势。
三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。
2、矿区矿产资源概况。
3、该设计与矿区总体开发的关系。
㈡该设计项目的资源概况
1、矿床地质及构造特征。
2、矿床开采技术条件及水文地质条件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2018年河南省普通高中招生考试试卷物理注意事项：1.本试卷共6页，五大题，21小题，满分70分。
考试时间60分钟。
2.本试卷上不要答题，请按答题卡上注意事项的要求直接把答案写在答题卡上，答在试卷上的答案无效。
一、填空题（本题共6小题，每空1分，共14分）1.物理学拓展了人类对微观世界和宏观宇宙的认识。
研究发现，常见的物质是由大量的构成的。
在天文观测中，人们通常用光年表示单位。
2.自然界中的水循环是通过水的物态变化实现的。
地面上江、河、湖、海中的水在太阳的照射下不断成水蒸气，流动的水蒸气遇到冷的空气后成小水滴或直接成小冰晶，就形成了云。
在一定的条件下，小冰晶熔化成水与原来的小水滴一同下落，形成雨水，汇集到江、河、湖、海中。
3.如图1所示，将竖直悬挂的乒乓球接触正在发声的音叉，会看到乒乓球。
该实验说明了声音是由物体的振动产生的。
请你再设计一个显示生源振动的实验：。
4.高速铁路的输电线，无论冬、夏都绷的直直的，以保障列车电极与输电线的良好接触。
图2为输电线的牵引装置。
钢绳通过滑轮组悬挂20个相同的坠砣，每个坠砣质量为25kg，不计滑轮和钢绳自重和摩擦，输电线A端受到的拉力大小为N。
若某段时间内坠砣串下降了30cm，则输电线A端向左移动了cm。
（g取10N/kg，不考虑钢绳的热胀冷缩）5.在图3所示的电路中，电阻R1=10Ω,R2=20Ω，电源电压保持不变。
当开关S1、S3断开，S2闭合时，电流表的示数为0.2A。
当开关S1、S3闭合，S2断开时，电流表的示数为A，R2的电功率为W。
为了保障电路安全，两个开关不能同时闭合。
6.如图4所示，上表面水平且光滑的小车上由A、B两个物体，两物体与小车以相同的速度一起向右匀速运动。
B在A的正前方，B的质量小于A的质量。
假设小车的上表面足够长，不计空气阻力，小车遇到障碍物突然停止后，A、B两物体（选填“会”或“不会”）相撞，原因是：。
二、选择题（本题共8小题，每小题2分，共16分。
第7~12题每小题只有一个选项符合题目要求，第13~14题每小题由两个选项符合题目要求，全部选对得2分，选对但不全的得1分，有选错的得0分）7.下列物品中，在通常情况下都是绝缘体的是（）A.玻璃棒、橡胶棒B.铅笔芯、硬币C.金属勺、塑料尺D.陶瓷碗、盐水8.下列工具中，使用时属于费力杠杆的是（）9.与头发摩擦过的塑料尺能“吸”起纸屑。
下列现象中“吸”的物理原理与其相同的是()A.挤压后的塑料吸盘“吸”在瓷砖上B.削平的铅柱挤压后会“吸”在一起C.干手搓开的新塑料袋“吸”在手上D.行驶的汽车的窗帘被“吸”出窗外10.下列关于信息与能源的说法中，正确的是（）A.不同频率的电磁波在真空中传播速度不同B.光纤通信是利用光的反射传递信息的C.当前运行的核电站是利用核聚变发电的D.任何形式的能量都可以自发的相互转化11.在“探究凸透镜成像规律”的实验中，当点燃的蜡烛、凸透镜及光屏处于图5所示的位置时，在光屏上得到烛焰清晰的像。
下列说法中正确的是（）A.光屏上成倒立、缩小的实像B.图中成像特点与照相机的成像特点相同C.透镜不动，蜡烛向左移动，光屏向右移动，可再次得到清晰的像D.透镜不动，将蜡烛与光屏互换位置，光屏上仍能得到清晰的像12.第24届冬奥会将于2022年在北京—张家口举办。
如图6所示，当运动员穿着滑雪板在水平雪地上进行滑行训练时，下列说法中正确的是（）A.以滑雪板为参照物，运动员是运动的B.穿滑雪板是为了减小对雪地的压力C.雪地对滑雪板的支持力和滑雪板对雪地的压力是相互作用力D.滑雪板受到的重力和雪地对滑雪板的支持力是一对平衡力13.（双选）如图7所示，水平木板上有甲、乙两个木块，甲的质量大于乙的质量。
两木块下表面的粗糙程度相同。
甲、乙分别在水平拉力F1和F2的作用下，以相同速度匀速直线运动了相同时间，下列说法中正确的是（）A.F1大于F2B.F1比F2做功多C.F2比F1的功率大D.甲的重力做功较多14.（双选）为了研究热敏电阻对电路的影响，小李设计了如图8所示的电路。
电源电压保持不变，R为定值电阻，R1为热敏电阻，其阻值随温度的升高而减小。
闭合开关后，小李在热敏电阻R1上擦了一些酒精，用扇子对着它扇分时，下列说法中正确的是（）A.电流表示数变小B.电压表示数变大C.电压表与电流表示数之比变小D.电路的总功率变小三、作图题（本题共2小题，每小题2分，共4分）15.如图9所示，一物块沿固定的光滑斜面下滑。
请画出物块的受力示意图。
16.如图10所示，一玻璃三棱镜的横截面为等腰直角三角形ABC。
一束红光平行于BC边从S点射入三棱镜，经AB面折射后，又在BC面发生反射，然后恰好从P点折射后射出。
请画出这个传播过程的光路图。
四、实验探究题（本题共3小题，第17题4分，第18题6分，第19题8分，共18分）17.小明利用图11所示的实验装置探究“导体在磁场中运动时产生感应电流的条件”。
（1）磁铁不动，闭合开关，导体棒沿（选填“上下”或“左右”）方向运动时，电流表指针会发生偏转。
（2）导体棒不动，闭合开关，磁铁上下运动，电流表指针（选填“会”或“不会”）发生偏转。
（3）断开开关，无论磁铁如何放置、导体棒怎样运动，电流表指针都不发生偏转。
由此小明得出结论：闭合电路得一部分导体在磁场中做运动时，电路中就产生感应电流。
（4）小明进一步猜想，感应电流的大小可能与导体运动速度和磁场强弱有关。
为了探究感应电流的大小与磁场强弱是否有关，他应进行的操作是：。
18.某实验小组利用弹簧测力计、小石块、溢水杯等器材，按照图12所示的步骤，探究浮力的大小与排开液体所受重力的关系。
（1）先用弹簧测力计分别测出空桶和石块的重力，其中石块的重力大小为N。
（2）把石块浸没在盛满水的溢水杯中，石块受到的浮力大小为N。
石块排开的水所受的重力可由（填字母代号）两个步骤测出。
（3）由以上步骤可初步得出结论：浸在水中的物体所受浮力的大小等于。
（4）为了得到更普遍得结论，下列继续进行得操作中不合理得是。
A.用原来的方案和器材多次测量取平均值B.用原来的方案将水换成酒精进行实验C.用原来的方案将石块换成体积与其不同的铁块进行实验（5）另一实验小组在步骤C的操作中，只将石块的一部分浸在水中，其他步骤操作正确，则（选填“能”或“不能”）得到与（3）相同的结论。
19.小芳利用图13所示的电路测量未知电阻R x的阻值，阻值大约为5Ω。
（1）请你根据电路图，用笔画线代替导线，在图14中完成实验电路的连接。
（2）闭合开关前，应将滑动变阻器的滑片置于端（选填“A”或“B”）。
（3）闭合开关，发现电压表和电流表均无示数。
小芳利用另一只完好的电压表进行检测，把电压表分别接在a、b之间和b、c之间，电压表均有示数；接在a、c之间，电压表无示数。
如果电路连接完好，只有一个元件有故障，该故障是。
（4）排除故障后，调节滑动变阻器，记录多组数据。
画出了待测电阻R x的I-U图像，如图15所示。
由图像可得R x=Ω。
（5）小芳又设计了一种方案，也测出了R x的阻值。
电路如图16所示，R0为阻值已知的定值电阻，电源电压未知且恒定不变。
测量步骤如下：①当开关时，电流表读书为I1;②当开关S1、S2都闭合时，电流表读书为I2；③待测电阻R x=。
（用已知和测出的物理量符号表示）五、综合应用题（本题共2小题，每小题9分，共18分）20.在实践活动中，小刚所在的兴趣小组对电热水壶进行了研究与计算。
（1）如图17所示，电热水壶使用的都是三脚插头，中间较长的脚连接的是电热水壶的金属外壳，插入三孔插座后可将其与相连，防止漏电时对人造成伤害。
壶底的加热盘烧水时是通过的方式改变了水的内能。
(2)电热水壶的铭牌如右表所示，正常工作时通过电热水壶的电流是多少？(3)为了测量电热水壶的加热效率，小刚在壶中加入额定容量的初温为15℃的水，在额定电压下将其加热到沸腾，用时7min，已知烧水时气压为1个3,c水=4.2×103J/(kg·℃)，则该电热壶的加热效率为多少？标准大气压，ρ水=1.0×103kg/m(4)小刚发现电热水壶的电源线都比较短，上网查询后发现，按照国家规定的标准，电热水壶使用的电源线不能过长，横截面积不能过小，请利用所学的物理知识进行解释。
21.在研究性学校活动中，小玲所在的科研小组对南水北调中线工程进行了调查与研究。
（1）南水北调中线工程从我省南阳牡丹江口水库引水，穿过黄河，直通北京。
两地海拔高度差约为100m，经过工程师的精心设计，实现了渠水全程自流。
渠水流动的动能是有能转化而来的；渠水在贯穿黄河时，工程师设计了图18所示的穿黄隧道，整个穿黄隧道相当于一个。
（2）穿黄隧道由两条并排的、直径和长度都相同的圆形隧道组成，单个隧洞从南岸进水口到北岸出水口的长度为4260m，小玲自制了一个能悬浮于水中的“浮子”，能随渠水以相同速度流动。
将“浮子”放入南岸进水口处，经23min40s 的时间到达北岸出水口，则穿黄隧洞中水的平均流速为多少？（3）查资料得知，水的压强随深度变化的关系图象如图19所示，在深度为h=30m的穿黄隧洞底部，水在面积为1cm2的面上产生的压力大小相当于多少千克物体的重力？（g取10N/kg，不考虑水面大气压的影响）（4）如果每条穿黄隧洞的直径约为8m，求两条穿黄隧洞的总输水能力约为每秒多少立方米？（π取3）。
