AL-234T防盗方案
防盗方案
一、周界防范系统的组成
周界防范系统由前端探测器（红外对射）和报警主机及一些辅助设备（电源、显示地图、警号、探头安装支架）构成。
二、功能介绍
1、四防区报警控制主机
◆主机与键盘分离式设计，尽显美观安全并重的设计理念，同时可扩展至8个键盘（使用案例：如企来或工厂门卫室需一个键盘、同时经理室、财务室也需要键盘等）
◆产品系列化，共有4有线20无线以及16有线8无线两款报警主机供选购（可根据所需探头——即防区多少灵活选择主机）
◆无线超远距离，学习式录码（学习式对码可防他人破解遥控器，使用方便）
◆电话遥控/定时自动/键盘/遥控器均可布/撤防，使用极方便（多种布撤防方式，满足不同用户不同需求）
◆电话遥控编程，安装维护最方便、快捷（电话远程对主机进行编程，免除派技术员上门编程主机的麻烦）
◆电话线故障，报警主机报警提示（独具特式的防剪电话线功能）
◆256条带时间的事件记录/查询功能（可查询主机的操作、报警记录等，事后取证也极度重要）
◆异地电话监听现场，鸣响警号，震慑现场窃贼（远程监听，确认警情是否发生，滤警作用）
◆可编程继电器方便扩展输出功能（方便联动监控、灯光、警号等）
◆先进的蓄电池过放/过充/过流/过压保护电路，确保电池经久耐用，业界领先（保证蓄电池的寿命）
◆4组语音报警电话（固话、手机、小灵通均可）
◆国际标准CONTACT.ID通讯协议,完全兼容ADEMCO,FBI,C＆K等中心接收机（适应主流的报警中心接收机）
2、ABE-150 3光束150米
◆红外探测距离：室内（150米）、室外：（50米）
◆艾礼富纯正数码对射与其他防盗系统良好兼容，如：HONEYWELL公司（即原装CK、安定宝）BOSCH公司、通用公司等国际大品牌、以及市面常见防盗报警主机。
◆纯正数码DSP芯片控制电路，通过DSP芯片编程发射与接收，大功率红外发接收对管，低功耗数字变频处理技术、减少误报、杜绝漏报，真正对抗红外智能入侵
◆采用开关电源供电方式，无DC降压问题，供电电压值在DC13.8V-DC24V之间，便于集中供电
◆全密封防雨（雾）、防尘（虫）等的全天候一体化结构设计使其能在恶劣的环境中正常工作
◆抗强光达50，000LUX，内置自动调节强光过滤系统，抗阳光直射性能良好，完全抗击日光灯、强光或汽车灯干扰
◆当遇到浓雾或天气恶劣时探测器会自动增强灵敏度（AGC电路）
◆水平/垂直光学角度调整方便、内置光学瞄准镜，易于校准、调试，大大提高施工效率
◆C型继电器输出、防雷击电路设计、带防雨罩设计
三、工程实例
有一栋大楼，需要对其进行周界防护。
经实地勘察并与业主磋商，该大楼共需壁挂探头5
注：以上报价仅供参考，请以定货时为准。
大众第二代防盗系统的匹配汇总
大众第二代防盗系统的匹配（一）更换发动机控制单元的匹配程序更换发动机控制单元，或因防盗系统起作用而发动机不能起动（发动机运转3秒钟后熄火），防盗系统没有任何电路故障，必须使用解码器重新与防盗控制单元进行匹配后，才能起动发动机。
其基本的操作步骤如下：1.必须使用一把合法钥匙；2.连接解码器，进入“防盗控制系统”；3.选择“自适应匹配”功能；4.输入通道号“00”；5.仪器显示“是否清除已知数值”，按确认键；6.仪器显示“已知数值已被清除”表示完成匹配程序，此时点火开关是要开的，发动机控制单元的随机代码就被防盗器控制单元读入存储起来。
（二）更换防盗控制单元的匹配程序更换新的防盗控制单元①发动机控制单元的随机代码自动被防盗控制单元读入存储起来；②重新做一次所有钥匙匹配程序。
当更换从其它车上拆下来的防盗控制单元①重新做一次发动机控制单元匹配程序；②重新做一次所有钥匙匹配程序。
（三）匹配汽车钥匙1.说明：①此功能将清除以前的所有合法钥匙的代码；②必须将所有的汽车钥匙，包括新配的钥匙与防盗控制单元匹配，同时完成匹配程序；③如果用户遗失一把合法的钥匙，为了安全起见，必须将其它所有合法钥匙完成一配钥匙的程序，这样才能将丢失的钥匙变为非法，不能起动发动机；④配钥匙程序必须先输入密码，从用户保存的一块涂黑的密码牌上刮去涂黑层可见四位数密码，或更换防盗控制单元后，在控制单元外壳处获取四位数密码。
2.基本操作：①必须使用汽车所有的钥匙；②获取密码，并连接金奔腾神州星-III解码器；③打开点火开关，选择并进入“防盗控制系统”；④选择“登录”测试功能；⑤输入密码号，在四位数密码前加一个“0”，例如：02345,如果连续两次输入错误，在第三次输入密码前，必须退出防盗器自诊断程序，打开点火开关等30分钟以后再进行；⑥若密码输入成功，然后选择“通道匹配”测试功能；⑦输入匹配通道号：桑塔纳2000、帕萨特输入通道号“21”；捷达、奥迪A4、A6、V6、V8输入通道号“01”；⑧输入匹配钥匙数（0〜8把，0表示全部钥匙都变为非法，不能起动发动机）；⑨再一次确认输入匹配钥匙的数目；⑩存储输入的钥匙数，关闭点火开关，拔下钥匙，然后插入下一把钥匙，打开点火开关至少1秒钟重复上述操作。
家庭防盗套装方案
适用范围：小户型住宅（三居室，两居室）提供功能：每个住宅用户单独使用一套以色列EL 顶峰四防区控制箱，提供防盗 及紧急求救功能。
（可扩充拥有煤气泄露报警功能） 防范区域：客厅、主卧室、大门顶峰防盗家庭套装1设备介绍EL ORION-55双元红外探测器 最大探测距离：14X14米 防护区域：客厅及阳台以色列SHADOW 红外定向幕帘探测器双元红外，最大探测距离12x12米 在室内走动不报警，室外非法闯入立即报警。
防护区域：主卧室的窗户。
门磁：防护区域：大门非法闯入以色列EL 顶峰ST2000控制箱。
4个可编程防区+防拆防区。
6个用户密码 紧急按钮：安装于客厅或主人卧室 。
钥匙开关，电话线遥控布/。
音频提示报警。
报警纪录存储显示 。
内置数码通讯器注：根据用户需要可增加QJS-II 燃气探测器，防煤气、液化气等用户端设备清单：适用范围：已装修好的住宅用户:(小户型)提供功能：每个住宅用户单独使用一套四防区控制箱及4路无线接收机，配一个键盘及一个无线遥控器撤防/布防，这样探测器与控制箱之间不用连接线，提供防盗、煤气泄露及紧急求救功能。
防范区域：客厅，主卧室，大门以色列EL顶峰无线防盗家庭套装设备介绍以色列EL低功耗无线红外探测器 A．11X11米范围，带俯视透镜B．脉冲计数，自动温度补偿C．配锂电池，工作时间1年以上K-22 无线门磁K-50无线紧急按钮提供无线遥控布防/撤防，紧急求救功能。
K-70 无线可燃气体探测器。
内置数码通讯器适用范围：大户型或复式楼住户(包括别墅)：提供功能：每个住宅用户单独使用一套八防区控制箱，配备2个键盘，可在大门及主卧室多 处布/撤防，提供防盗、煤气泄露及紧急求救功能。
防范区域：大门，客厅，过道或楼梯口，主卧室。
(如果是别墅还可以防范围墙)EL-5000红外防宠物探测器 +微处理器，可防12公斤以下 10.7x10.7米。
以色列MICRO-X 三鉴探测器红外+微波+微处理器，最大探测距 离12x12米。

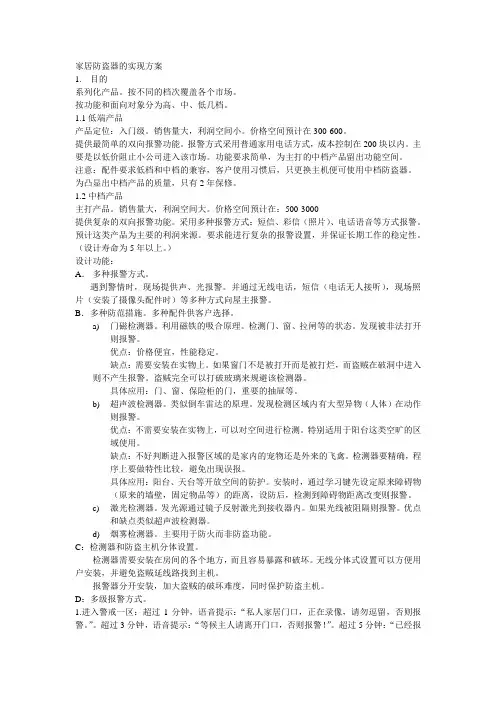

家居防盗器的实现方案
家居防盗器的实现方案1.目的系列化产品。
按不同的档次覆盖各个市场。
按功能和面向对象分为高、中、低几档。
1.1低端产品产品定位：入门级。
销售量大，利润空间小。
价格空间预计在300-600。
提供最简单的双向报警功能。
报警方式采用普通家用电话方式，成本控制在200块以内。
主要是以低价阻止小公司进入该市场。
功能要求简单，为主打的中档产品留出功能空间。
注意：配件要求低档和中档的兼容，客户使用习惯后，只更换主机便可使用中档防盗器。
为凸显出中档产品的质量，只有2年保修。
1.2中档产品主打产品。
销售量大，利润空间大。
价格空间预计在：500-3000提供复杂的双向报警功能。
采用多种报警方式：短信、彩信（照片）、电话语音等方式报警。
预计这类产品为主要的利润来源。
要求能进行复杂的报警设置，并保证长期工作的稳定性。
（设计寿命为5年以上。
）设计功能：A．多种报警方式。
遇到警情时，现场提供声、光报警。
并通过无线电话，短信（电话无人接听），现场照片（安装了摄像头配件时）等多种方式向屋主报警。
B．多种防范措施。
多种配件供客户选择。
a)门磁检测器。
利用磁铁的吸合原理。
检测门、窗、拉闸等的状态。
发现被非法打开则报警。
优点：价格便宜，性能稳定。
缺点：需要安装在实物上。
如果窗门不是被打开而是被打烂，而盗贼在破洞中进入则不产生报警。
盗贼完全可以打破玻璃来规避该检测器。
具体应用：门、窗、保险柜的门，重要的抽屉等。
b)超声波检测器。
类似倒车雷达的原理。
发现检测区域内有大型异物（人体）在动作则报警。
优点：不需要安装在实物上，可以对空间进行检测。
特别适用于阳台这类空旷的区域使用。
缺点：不好判断进入报警区域的是家内的宠物还是外来的飞禽。
检测器要精确，程序上要做特性比较，避免出现误报。
具体应用：阳台、天台等开放空间的防护。
安装时，通过学习键先设定原来障碍物（原来的墙壁，固定物品等）的距离，设防后，检测到障碍物距离改变则报警。
c)激光检测器。
发光源通过镜子反射激光到接收器内。
防盗报警系统方案
防盗报警系统方案1.1设计说明防盗报警系统主要由前端的门窗磁开关、双鉴探测器、紧急报警按钮等报警探测器、现场的报警信号接入模块、中心的控制主机键盘及多媒体工作站等设备构成。
本子系统主要用于防范重要房间（如财务室、领导办公室、贵重物品存放室等）、重要机房（如网络中心、数据中心、设备间）的入侵报警，在上述重要前端安装各种不同功能的报警探测装置，根据不同的需要设置门磁开关被动探测器、双鉴探测器、紧急报警按钮等，通过防盗报警主机的集中管理和操作控制，如布、撤防等，构成立体的安全防护体系。
当系统确认报警信号后，自动发出报警信号，提示相关管理人员及时处理报警信息，并通过与电视监控子系统的联动等功能的实现，达到很高的安防水平。
采用报警信号与摄像机进行联动，构成点面结合的立体综合防护；系统能按时间、区域、部位任意设防或撤防，能实时显示报警部位和有关报警资料并记录，同时按约定启动相应的联动控制；系统具有防拆及防破坏功能，能够检测运行状态故障；系统与闭路电视监控系统联动，所有的控制集中在中心控制室管理，同时可以设置分控中心以便于区域管理。
防盗报警系统主要采用美国Honeywell公司（Vista系列）防盗报警产品,该系列防盗报警设备具有优良的品质及性能价格比。
防盗报警主机具有扩展功能，单台主机的防区数量为128（Vista－120）或250（Vista－250）个，为将来系统扩充预留了空间。
主要目标：●通过在重要的室内设置各类探测器，构成了一套多层次全方位的安全防盗报警系统。
只要有人非法闯入，即会触发报警信息。
一方面，系统会自动把报警信号传送至控制中心，值班人员可通过报警键盘和电子地图的显示确定报警定位；而另一方面，也可以通过声光报警的形式提醒值班人员的注意。
●控制中心报警控制器，可通过键盘进行编程，可设置布、撤防密码，可显示报警方位，根据需要对不同的防区可以设置成群旁路、单旁路以及进入或退出延时等功能。
●系统具有防破坏功能，在报警线路被切断、报警探头被破坏等情况下均能报警。
AL-23系列联网报警基本操作
AL-分线主机联网步骤
联网方式：一、通过TCP/IP需要230N配件，可以与主机互联。
二、通过GPRS需要230G配件，也可以与主机保持通讯。
一、TCP/IP联网步骤
1、对主机设制ID号撤防状态012345# 31****（0000-9999）
2、用计算机自带IE地址默认（192.168.1.200）打开后，可以看到以下界面
如果230N以使用过更改过IP地址，现在在调试时又不知道更改过的IP地址号，可以通过复位的方式进行操作。
在通电电的情况下对复位短接，在断电，再通电即可复位。
3、打开报警软件
1) 在用“户编辑资料”里添加用户号（用户号为主机的ID号）
2) 打开“TCP/IP监控”在IP栏里填写《230N的IP地址》
3) 输入完地址点击连接
4) 对其执行命令操作
二、GPS联网步骤
1)通过软件查询“公网IP地址”
2)对主机进行编程
设备ID号：310002#
设置公网：IP99192*168*1*200#
主机端口号：602011
3）登入路由器的IP管理，更改中心端的外内部端口号
4）打开软件操作。
234报警主机说明
艾礼富无线智能安防报警系统使用说明书深圳市艾礼富科技发展有限公司前言感谢您选择无线智能报警系统。
建议您在使用系统前，认真阅读说明书，按本手册的步骤进行操作、安装、编程和使用。
谢谢您的合作和支持。
目录一、产品简介-----------------------------------------------------------------------4二、功能特性-----------------------------------------------------------------------4三、系统配置-----------------------------------------------------------------------5四、安装操作-----------------------------------------------------------------------6五、用户设置-----------------------------------------------------------------------7六、使用操作-----------------------------------------------------------------------8七、系统编程-----------------------------------------------------------------------9八、技术参数----------------------------------------------------------------------13九、注意事项----------------------------------------------------------------------14十、故障解决----------------------------------------------------------------------15 十一、安装资料----------------------------------------------------------------------17无线智能报警系统示意图：一、产品简介ALEPH系列无线智能报警系统采用最先进的微处理技术作为控制核心，集成度高，可靠性好，实现室内防盗、防劫、防火、防煤气泄露以及紧急求助的功能作用。
AL-238T、2316T说明书
目录前言 (1)第一章：概述 (2)第二章：安装 (3)一．系统方框图 (3)二．系统安装 (3)三．技术参数 (4)四．接线图 (5)第三章：编程设置 (6)一．编程键盘显示及编程命令 (6)二．编程项目 (7)三．编程指南 (8)第四章：附录 (20)一．故障排除指南 (20)二．防区编程记录表 (21)前言感谢您选用我公司的防盗报警控制主机，希望我们先进、可靠的防盗系统给您的工作、生活带来安全与方便。
本安装编程手册适用于AL-238T/AL-2316T系列防盗报警控制主机的工程安装技术人员及用户日常使用。
本手册分五部分：概述、安装、编程、使用、附录。
第一章概述部分：包含主机功能说明。
第二章安装部分：包含防盗系统的原理框图，详细的连接、安装说明。
第三章编程设置部分：包含防盗报警系统的详细说明每一个编程步骤，实现每一个功能的方法。
第四章附录部分：包含故障排除、主机防区编程记录表等。
丢失密码（断开主机供电电源，重新上电10秒钟内进行以下操作）功能：将所有的编程学习资料全部恢复出厂状态（空机）操作步骤：同时按下编程地址★10～★62及用户密码恢复出厂状态清除所有无线设备（探头及遥控器）的学习码退出编程(蜂鸣器一长响)- 1 -AL-238T/AL-2316T防盗报警控制主机是集多项先进技术、功能于一体的卓越的智能安全技术防范产品。
它由可编程用户主机、分离式键盘、遥控器、红外探测器、门磁开关、烟雾探测器和强音警笛等组成。
安装容易、操作简便、可拨打多至八组报警电话，既可单独使用，亦可通过电话线实现区域联网，是家居、营业场所、金融系统等单位安装防盗报警设备的理想选择。
AL-238T系列为8有线防区接入，AL-2316T系列-2-一、系统方框图二、系统安装1．安装固定：主机的控制主板、变压器、后备电池等均安装在所配的主机箱内。
主机箱固定于隐蔽处，安装要牢固。
安装主板时应注意检查附配的塑料、金属柱等在安装箱的固定孔上是否安装好，以免短路主机板。
大众防盗系统遥控及钥匙匹配
大众防盗系统如何区分防盗系统是第几代：A4L、Q5遥控器和防盗芯片是一样的，可以通用（遥控型号为：754C 754J ）,A5 2011年是5代防盗，迈腾 2012年还是4代防盗，CC是采用4代防盗，但需要用5代防盗线圈，A6L 2012 年是第五代防盗，A7、A8 2011 年后的第五代防盗，途锐2011年后的是第五代防盗，07〜08 年的多数是3.5代，09年后基本都是4代防盗，11年之后有4代、有5代的。
2代防盗、3代防盗、3.5代防盗，都有传统意义上的防盗灯，大多是一个小汽车和一个小钥匙的图标。
而 3.5代防盗主要是速腾、朗逸、途安、斯柯达老明锐（ 1.4和2.0排量）。
4代防盗、5代防盗，没有传统意义上的防盗灯，5代防盗大多数都是智能的钥匙。
4代防盗大多数是水晶标的遥控器。
防盗灯常见的都是：NO KEY、没发现钥匙、防盗系统激活、防盗系统故障、SAFE等几种。
车型防盗几代，迈腾、CC属于四代，途锐08年前的是3代半、08 年后4代，A6L、A4保时捷，卡宴08年前是3代半、08年后是四代，辉腾09年前是3代半、09年后是四代，A8三代半，A8L 10年前是四代、10年后是5代匹配第四代防盗系统时注意事项：1、途观、朗逸1.4T是四代防盗（朗逸1.6T和2.0是采用3.5代的防盗系统，匹配时需要进行换钥匙学习）。
速腾1.4T、高尔夫、途安匹配方法和新宝来一致，进入外挂原来的钥匙增加新钥匙，放到线圈生成经销商后可以直接添加钥匙。
途观偶尔黑屏要冷静，很正常的，断电恢复就OK。
2、迈腾CC全丢、增加钥匙的操作方法都是一样的。
必须拆卸下舒适电脑，找到码片95320，读取数据。
生成经销商钥匙要加载95320数据来寻找固件保护字节才可以生成成功，在添加钥匙的时候认真看提示，首先不要急着点确定”当听到有吸钥匙的声音，3秒内更换另一把钥匙转到 ON，即换完钥匙后，3秒才点确定。
如出现仪表黑屏情况，需要短接继电器保持仪表供电。
区分大众奥迪车系第二代、第三代防盗测试方法
区分大众奥迪车系第二代、第三代防盗测试方法区分大众奥迪车系第二代、第三代防盗测试方法区别大众车系第三代防盗系统与第二代防盗系统的方法为：使用元征X431 进入发动机系统读“ECU版本信息” 记录电脑型号然后再读一遍如果两次所显示出的电脑型号相同则为第二代防盗如果不同则是第三代防盗关于使用汽车钥匙和匹配钥匙的说明：只有使用被装于汽车上的防盗器控制单元匹配过的认可钥匙发动机才能起动匹配汽车钥匙时总是需要把全部钥匙同时与防盗器控制单元匹配如果需要重新配钥匙或者增配钥匙也必须匹配汽车的全部钥匙如果用户遗失一把合法的钥匙为了安全起见必须把其它所有合法钥匙用X431重新进行一次匹配过程这样做可以使丢失在外的钥匙变为非法钥匙不能起动发动机以下是针对不同的情况介绍第二代防盗的几种测试方法：1. 更换控制单元的匹配程序更换发动机控制单元后必须重新与防盗器控制单元进行匹配必要条件：必须使用一把合法钥匙操作步骤：(1)连接X431(2)打开点火开关(3)选择防盗系统再选择[通道调整匹配]功能按[确认]键(4)输入00通道号按确认键(5)清除学习值即可说明：此刻点火开关是打开的发动机控制单元的随机代码就被防盗器控制单元读入储存起来2. 更换防盗器控制单元的匹配程序(1)更换新的防盗器控制单元发动机控制单元的随机代码自动被防盗器控制单元读入储存起来需要重新做一次所有钥匙匹配程序(2)更换从其它车上拆下来的防盗器控制单元重新做一次发动机控制单元与防盗器控制单元的匹配程序然后重新做一次所有钥匙匹配程序3. 匹配汽车钥匙(1)将X431连接到诊断座上(2)将待匹配的钥匙插入点火开关并打到ON(3)进入[发动机控制系统](4)选择[读故障码] 并根据故障码内容排除故障(5)选择[清除故障码] 再测试一次故障码并确认故障码内容已被清除(6)进入防盗系统重复第（4）、（5）步操作读码清码(7)选择[系统登录] 输入5位密码（在4位数密码前加一个0，例如：01234）(8)选择[通道调整匹配] 输入“21” 输入匹配钥匙数例如：匹配３把钥匙输入00003(9)仪器提示“是否要储存改正的钥匙数？” 确认后仪器提示“改正的钥匙数已储存” 则匹配成功在汽车点火锁上的这把钥匙匹配完毕(10)关闭点火开关拨出钥匙然后迅速插入下一把钥匙打开点火开关至少1秒防盗器指示灯将闪烁表明匹配已经完成重复以上操作直到把所有的钥匙匹配完毕（匹配钥匙的过程必须在30秒内完成）帕萨特B5 1.8T 2.8、新款宝来、波罗以及一汽从2000年23周以后生产的AUDI A6 配备了第3代防盗系统在第三代防盗系统中防盗系统控制单元与组合仪表是结合在一起的测试此防盗系统只能从仪表板系统进入从防盗系统也可以进入但测试出来的为无用数据对于第三代防盗通常需要更换组合仪表发动机电脑钥匙针对不同的情况下面介绍第三代防盗的几种测试方法：1. 更换组合仪表但没有更换发动机电脑和钥匙操作方法：（连接X431,打开点火开关）：(1)进入仪表板系统(2)选择“系统登录”功能(3)输入新组合仪表的密码(通常4位)(4)登录成功(5)选择“通道调整匹配”功能(6)进入“50”通道(7)输入原车密码确认(8)屏幕显示“学习值被成功保存” 确定(9)直接着车就可以了不需要配钥匙2. 更换发动机电脑组合仪表和钥匙没有更换操作方法: （连接X431,打开点火开关）：(1)进入发动机系统(2)选择“通道调整匹配”功能(3)进入“50”通道(4)输入原车密码确认(5)屏幕显示”学习值被成功保存” 确定(6)直接着车就可以了不需要配钥匙3. 更换组合仪表和发动机电脑操作方法: （连接X431 打开点火开关）：(1)进入仪表板系统(2)选择“系统登录”功能(3)输入新组合仪表的密码(通常4位)(4)登录成功(5)选择“传递底盘号”功能(6)进入17位底盘号(VIN码)(7)确认(8)重新进行钥匙匹配选择组合仪表系统：(A)选择登录功能,输入“新密码”(B)登录成功(C)选择“通道调整匹配”功能(D)输入通道号“21” 确认(E)输入将要匹配的钥匙数包括插在点火锁上的钥匙最多8把在匹配的过程中所有的钥匙的匹配的时间加起来不能超过30秒(从登录起开始算时间到匹配完钥匙为止不记钥匙拔出好插入的间隔时间) 否则故障警告灯以2HZ的频率闪亮这时要重新彻底进行匹配(包括登录和匹配)(F)按”确定”键仪表板上的警告灯熄灭点火锁内的钥匙匹配完成4. 更换二手组合仪表，但没有更换发动机电脑和钥匙操作方法：（连接X431,打开点火开关）：(1)进入仪表板系统(2)选择“系统登录”功能(3)输入二手组合仪表的密码(通常4位)(4)登录成功(5)选择”通道调整匹配”功能(6)进入”50”通道(7)输入原车密码确认(8)屏幕显示”学习值被成功保存” 确定(9)直接着车,就可以了不需要配钥匙5. 更换二手发动机电脑,组合仪表和钥匙没有更换操作方法: （连接X431,打开点火开关）：(1)进入发动机系统(2)选择“系统登录”功能(3)输入二手发动机电脑的密码(4)登录成功(5)选择”通道调整匹配”功能(6)进入”50”通道(7)输入原车密码确认(8)屏幕显示”学习值被成功保存” 确定(9)直接着车就可以了不需要配钥匙使用元征X-431匹配大众车系节气门的方法说明：节气门调整匹配只适合于配有电子节气门发动机系统的大众车系桑塔纳GLi不在匹配范围之内捷达车两阀发动机系统节气门调整匹配通道号为060 而五阀为0981、基本设定内容：打开点火开关时可进行节气门控制单元和发动机控制单元的自适应2、基本设定过程：进行节气门基本设定时节气门调节器进入应急运行中最大位置到最小位置发动机控制单元通过自适应来学习节气门控制单元止点位置及节气门的电位计与节气门控制器传感器的比较曲线3、下属情况必须进行自适应：● 供电中断● 拆装节气门控制单元● 更换节气门控制单元● 更换发动机● 更换发动机控制单元4、基本设定条件：● 故障存储器内没有故障● 蓄电池电压不低于11.5V● 关闭所有附件● 节气门应在怠速位置5、基本设定方法及步骤：1) 、打开点火开关不起动发动机2) 、连接好X-431解码器选择上海大众一汽大众或德国大众诊断诊断程序（说明：对于匹配节气门这三个软件的功能一样选择其中任一个都可以操作）3) 、选择“普通模式” “快速数据流诊断模式”“发动机系统” 选择“系统基本调整“功能并输入调整组号:098或060或001 大众车型常见节气门匹配通道号：001小红旗488 帕萨特B4 奥迪（100，200，V6等老款）098 桑塔纳Gsi 帕萨特B5（1.8）捷达王（5阀）奥迪（A6 V6）060捷达前卫（2阀）A6（1.8 1.8T 2.4 2.8）帕萨特B5（1.8T2.8）BORA POLO4) 、按“确定”键进入设定过程节气门控制器经过MIN到MAX 点及中间五个位置控制单元将相应的节气门角度存入存储器，此过程大约需要（1 0s）中随后节气门短时间在起动位置然后关闭5) 、当屏幕最后一行显示“自适应完成”字样时基本设定完成按“退出”键完成设定关闭点火钥匙再打开启动发动机验证匹配效果6、如果在匹配过程中提示错误常出现以下两种现象：第一种现象：屏幕最后一行直接提示“该车无此功能”字样或者先提示“自适应匹配中……” 后提示“该车无此功能”，一般由以下原因引起：● 通道号输入错误请参见本资料最前面内容选择合适的通道号（适用：直接提示“该车无此功能”字样）● 该车无法功能:如去匹配SANTANA Gli 该车节气门原本无法用解码器去匹配（适用：直接提示“该车无此功能”字样）● 节气门控制单元或导线损坏（适用先提示“自适应匹配中……” 后提示“该车无此功能”）第二种现象：屏幕最后一行提示“自适应错误”字样一般由以原因引起：● 发动处于着车状态请息火打开电火钥匙● 节气门未达到怠速止点（积碳或油门拉锁调整不对)● 蓄电池电压过低● 节气门控制单元或导线损坏● 节气门犯卡● 在自适应过程中起动发动机或踩加速踏板7、中断后故障存储内存储故障“17967“或“17973“ 下次打开点火开关后自动重新进行基本设定：例如：捷达前卫（二阀）车型的节气门基本设定：1）、说明：捷达前卫车型所用的是西门子公司生产的2V-MPI电喷发动机多点汽油喷射及点火系统该款车型在进行“系统基本调整”时必须要先进行“自适应清除” 以清除先前自适应值再进行“系统基本调整”2）、基本设定的方法及步骤：打开点火开关不起动发动机：① 、连接好X-431解码器选择上海大众一汽大众或德国大众诊断诊断程序（说明：对于匹配节气门这三个软件的功能一样选择其中任一个都可以操作）②、选择“普通模式” “快速数据流诊断模式” “发动机系统” 选择“系统基本调整“功能并输入调整组号“00“③、屏幕显示“是否清除已知值”字样④ 、屏幕显示“清除学习值已完成”字样⑤、选择“系统基本调整”功能并输入调整组号:060⑥、按“确定”键进入设定过程节气门控制器经过MIN到MAX 点及中间五个位置控制单元将相应的节气门角度存入存储器此过程大约需要（1 0s）钟随后节气门短时间在起动位置然后关闭⑦ 、当屏幕最后一行显示“自适应完成”字样时基本设定完成按“退出”键完成设定关闭点火钥匙再打开启动发动机验证匹配效果大众车系ABS系统排气程序防抱死制动系统ABS（Anti-lock Braking System）属于汽车的主动安全系 ABS系统的配置既可有效避免紧急制动时车轮抱死（打滑）现象的发生同时还可以保持车辆制动过程中的转向操纵性从而大大增强了行车安全性ABS系统的主要工作原理是：ABS系统通过轮速传感器对相应车轮的转速进行实时监测当某一车轮出现抱死倾向时系统立即响应通过减小相应车轮的制动力来消除即将发生的抱死现象踏下制动踏板时制动液进入电磁液压阀并进入车轮制动器液压缸制动器起作用使汽车迅速减速车轮开始边滚边滑并趋于抱死状态当控制单元接收到各轮速传感器传来的相当于滑移率在8～35%之间的信号时ABS控制单元给电磁液压阀通一小电流使电磁液压阀上移关闭制动液通道此时制动液压力保持不变当ABS控制单元接到某一转速传感器传来的相当于滑移率超过35％的信号时ABS控制单元为电磁液压阀通以较大电流使电磁液压阀继续上移并打开制动液回流通道部分制动液回流进入回流泵及降压器回流泵工作将制动液输入制动主管路以平衡因制动踏板力增加带来的制动压力上升回流泵工作压力在22～25MPa 这时驾驶员脚上有制动踏板反弹的感觉当车速因制动压力减小而上升时 ABS控制单元发出断电信号电磁液压阀阀体在弹簧力的作用下下移制动管路接通制动液压力又增大如此反复直至停车汽车制动性能的好坏直接影响汽车的行驶安全制动系统管路中如果存有空气制动的效果将大大降低在传统的制动系统主要靠人工放气即一人踩踏板另外一人拧放气螺钉对于安装ABS的大众车系必须依靠解码器来协助完成下面我们以元征X-431为例做大众车系ABS放气程序主要：在系统基本调整里依次输入 01 通道到16通道——17组排气结束需要3 个人协同操作1人负责踩刹车1人负责添加制动液1人负责松紧螺栓排气条件：进入ABS系统清除所有故障记忆确保ABS系统无故障存在才可以进行下面的操作步骤：1. 连接X-431打开点火开关2.选择大众车系3.进入ABS防抱刹车系统4.首先[读取故障码] 确认无故障码后5.选择[系统基本调整] 输入01通道a）按照提示：踩下制动踏板并且保持住松开两前轮排气螺栓b）踩下制动踏板10次后锁紧放气螺栓6.按[下翻页]按钮屏幕显示02通道a）按照提示：踩下制动踏板并且保持住松开两前轮排气螺栓b）踩下制动踏板10次后锁紧放气螺栓7.按[下翻页]按钮屏幕显示03通道按提示重复a b步骤……8.按[下翻页]按钮,屏幕显示16通道按提示重复a b步骤9.按[下翻页]按钮,屏幕显示17通道,结束排气程序只能按照 01 组到 17 组顺序递增操作中间不能跳越任一组操作若感觉空气还没排干净行车15公里以后重复上述步骤整个程序完成也可以不使用仪器常规排气后找一空旷地方猛加速再猛刹车注意不要松开刹车踏板立即进行排气反复几次即。
安特佳家庭防盗报警方案
（ 如物 业管理 、公安派 出所和保 安 中则 系统 会失 效 ，所以 针对 有此 加 无线 红外对射 ３对 。
也就 不影 响 主人在 家 的活动 。
０
配置 ：Ａ Ｓ ３ １ Ｔ － ０ 标准 型 ／套 防卧 室 ，一只 防 阳台 ） 。
只 两只 图２ Ｔ一 ０ 智能无线防盗报警器 加无线红外幕帘探测器 ３ （ ：ＡＳ ５ １
实现远 程异 地遥 控 。
５ ．监听功能 ，可通过 电话实
参考方案
自动 报 警 。
２ ．报警优先功能 ，无论 电话
被打 进 、打 出 占线发 生报 警时 主
机优 先拨 号报 警 。 ３ ．具备 电话线剪线报警功能。 同 ４ ．具备 电话布 防、撤防 、修
改、监听 、启动现 场警号等功 能 ，
，
智能 幕帘 的宽度 控制 在 ２ ０厘 米 ，
一
防范 。特 别值 得一 提 的是 ，该 系
统 还融 合 了消 防 中成熟 的感 烟火
灾 探 测 和 燃 气 泄 漏 探 测 的技 术 ，
防窗 产 品 。红 外 防卫栏 杆 的发 射 配置 ：ＡＴ －３ １ Ｓ ０ 标准 型配置 端 与接 收端之 间有 ３ ０米 的距离 ， ３ ｆ 磁传 感器 （ 房一 厅视 实 际 可以 同时 解决 在一 个平 面 的二至 ｎｑ 三
一
旦盗贼推窗 或拉窗就产生报警 。
可 以 同时具 备在 盗窃 、抢 劫 、火 情 况 多加两 副窗 磁 ） 。 灾 、燃气泄漏及其他突发事件 （ 如
三扇窗 ，同时 又把价 格降下来 了。
一
２． 两房一厅标 准型 方案
般 两 房 一 厅 或 三 房 一 厅 用
突 发病 变 ）的情 况 下发 出 强大 警
