【CN209707390U】一种纺织品纤维显微成像装置【专利】
【CN209470629U】一种纺丝纤维的卷曲度检测装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920540491.7(22)申请日 2019.04.19(73)专利权人 江西旭腾新材料科技实业有限公司地址 335500 江西省上饶市万年县丰收工业园区(72)发明人 黄茜君 (74)专利代理机构 南昌洪达专利事务所 36111代理人 刘凌峰(51)Int.Cl.G01B 5/02(2006.01)(54)实用新型名称一种纺丝纤维的卷曲度检测装置(57)摘要本实用新型涉及纺丝纤维卷曲度技术领域，尤其为一种纺丝纤维的卷曲度检测装置，包括底座，所述底座靠近地面一侧固定连接有吸盘，所述底座的正面固定连接有刻度尺，所述底座的正面和背面且位于刻度尺上方均开设有第一滑槽，所述第一滑槽内且远离底座中心处固定连接有固定块，所述第一滑槽内且远离固定块一侧连接有第一滑块，所述固定块和第一滑块远离第一滑槽一侧均固定连接有方板，所述方板远离地面一侧且位于底座上方固定连接有横板，所述横板远离底座一侧开设有圆槽，所述圆槽内固定连接有轴承，通过设置第一滑槽，第一滑块，刻度尺，螺杆，压板，避免了目前手工拉伸纺丝纤维容易造成纺丝纤维与刻度尺不平行，产生测量误差的问题。
权利要求书1页 说明书3页 附图4页CN 209470629 U 2019.10.08C N 209470629U权 利 要 求 书1/1页CN 209470629 U1.一种纺丝纤维的卷曲度检测装置，包括底座(1)，其特征在于：所述底座(1)靠近地面一侧固定连接有吸盘(2)，所述底座(1)的正面固定连接有刻度尺(3)，所述底座(1)的正面和背面且位于刻度尺(3)上方均开设有第一滑槽(4)，所述第一滑槽(4)内且远离底座(1)中心处固定连接有固定块(5)，所述第一滑槽(4)内且远离固定块(5)一侧连接有第一滑块(6)，所述固定块(5)和第一滑块(6)远离第一滑槽(4)一侧均固定连接有方板(7)，所述方板(7)远离地面一侧且位于底座(1)上方固定连接有横板(8)，所述横板(8)远离底座(1)一侧开设有圆槽(9)，所述圆槽(9)内固定连接有轴承(10)，所述轴承(10)内连接有螺杆(11)，所述螺杆(11)远离底座(1)一端且位于横板(8)上方固定连接有旋钮(12)，所述螺杆(11)上且位于横板(8)下方连接有压板(13)，所述压板(13)上且螺杆(11)位置处对应开设有螺纹槽(14)，所述横板(8)靠近压板(13)一侧且远离螺杆(11)处固定连接有导向杆(15)，所述压板(13)上且导向杆(15)位置处对应开设有导向槽(16)，所述方板(7)靠近底座(1)因一侧且位于螺杆(11)正下方固定连接有挡板(17)，所述挡板(17)靠近压板(13)一侧且螺杆(11)位置处对应开设有凹槽(18)，所述底座(1)的正面且位于刻度尺(3)正下方开设有第二滑槽(19)，所述第二滑槽(19)内连接有第二滑块(20)，所述第二滑块(20)远离底座(1)一侧且位于第第二滑槽(19)外固定连接有指针(21)。
【CN209727745U】一种面料检测用多角度相机组件【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920367558.1(22)申请日 2019.03.22(73)专利权人 江苏博虏智能科技有限公司地址 215600 江苏省苏州市张家港市杨舍镇华昌路沙洲湖科创园江苏博虏智能科技有限公司(72)发明人 徐丰 管人宝 顾兵 (74)专利代理机构 北京汇捷知识产权代理事务所(普通合伙) 11531代理人 李宏伟(51)Int.Cl.G01N 21/01(2006.01)(54)实用新型名称一种面料检测用多角度相机组件(57)摘要本实用新型公开了一种面料检测用多角度相机组件，该多角度相机组件安装于机架上，该多角度相机组件包括第一角度检测相机和第二角度检测相机，所述机架安装有第一横梁和第二横梁，所述第一角度检测相机安装于第一横梁上，第二角度检测相机安装于第二横梁上，所述第一横梁和第二横梁的两端与机架之间设置有角度调节机构，该角度调节机构调节第一横梁和第二横梁绕自身偏转。
该多角度相机组件可以调节角度的拍摄角度，使面料的检测结果更准确。
权利要求书1页 说明书3页 附图4页CN 209727745 U 2019.12.03C N 209727745U权 利 要 求 书1/1页CN 209727745 U1.一种面料检测用多角度相机组件，该多角度相机组件安装于机架上，其特征在于：该多角度相机组件包括第一角度检测相机和第二角度检测相机，所述机架安装有第一横梁和第二横梁，所述第一角度检测相机安装于第一横梁上，第二角度检测相机安装于第二横梁上，所述第一横梁和第二横梁的两端与机架之间设置有角度调节机构，该角度调节机构调节第一横梁和第二横梁绕自身偏转。
2.如权利要求1所述的一种面料检测用多角度相机组件，其特征在于：所述第一横梁上的角度调节机构包括安装于机架上的两个固定板，该固定板上设置有两段圆弧条孔，该圆弧条孔位于同一圆周上，所述第一横梁的两端通过约束于两个圆弧条孔内的锁紧螺栓固定在固定板之间。
一种显微装置及成像方法[发明专利]
![一种显微装置及成像方法[发明专利]](https://img.taocdn.com/s3/m/2d45bf807e21af45b307a8ee.png)
专利名称：一种显微装置及成像方法专利类型：发明专利
发明人：郁彦彬,郭心,杜昭辉,郭勇申请号：CN201310461837.1
申请日：20130930
公开号：CN104516098A
公开日：
20150415
专利内容由知识产权出版社提供
摘要：本发明提供了一种显微装置和成像方法，所述装置包括：位移装置，用于使待测样品与成像装置之间产生相对位移，所述位移位于一个平面内；成像装置，用于获取所述待测样品在相对于所述成像装置的不同位置处的多幅图像，其中所述多幅图像具有第一分辨率；位置感测装置，用于检测所述待测样品与所述成像装置之间的相对位移；图像处理装置，用于接收多幅所述具有第一分辨率的图像，所述图像处理装置还接收位置感测装置所检测到的位移，并根据所检测到的位移将所述多幅具有第一分辨率的图像叠加，合成出具有高于第一分辨率的第二分辨率的图像。
本发明提供的显微装置和成像方法无需高倍数的透镜，在大视场也能够获得高分辨的图像。
申请人：西门子公司
地址：德国慕尼黑
国籍：DE
代理机构：北京康信知识产权代理有限责任公司
代理人：李慧
更多信息请下载全文后查看。
一种显微成像模块[实用新型专利]
![一种显微成像模块[实用新型专利]](https://img.taocdn.com/s3/m/d3417de676c66137ef06199e.png)
专利名称：一种显微成像模块专利类型：实用新型专利
发明人：向先兵,方俊丹,陈铭勇申请号：CN201720015987.3申请日：20170107
公开号：CN206348511U
公开日：
20170721
专利内容由知识产权出版社提供
摘要：本实用新型涉及光学领域，尤其涉及一种显微成像模块，包括镜筒、聚光镜筒、光纤镜筒、平凸镜片、双凹镜片、弯月形镜片、双凸镜片、分光镜、反射镜和聚光镜，所述聚光镜筒位于镜筒左端上方且与镜筒内部相连通，所述光纤镜筒位于聚光镜筒上方且与聚光镜筒内部相连通，所述平凸镜片与双凹镜片相互嵌合设置于镜筒内“│”部分的上部，所述弯月形镜片与双凸镜片相互嵌合设置于镜筒内“│”部分的下部。
本实用新型镜筒中采用独特的正、负透镜组合的方式使得光路长度减短，从而使得此方向的镜头长度减短，且增设分光镜结构，使光路发生偏折，在不影响成像质量的前提下可有效减小镜头体积。
申请人：深圳市灿锐科技有限公司
地址：518101 广东省深圳市宝安区福永街道凤塘大道50号鑫龙科技园A栋2楼202
国籍：CN
更多信息请下载全文后查看。

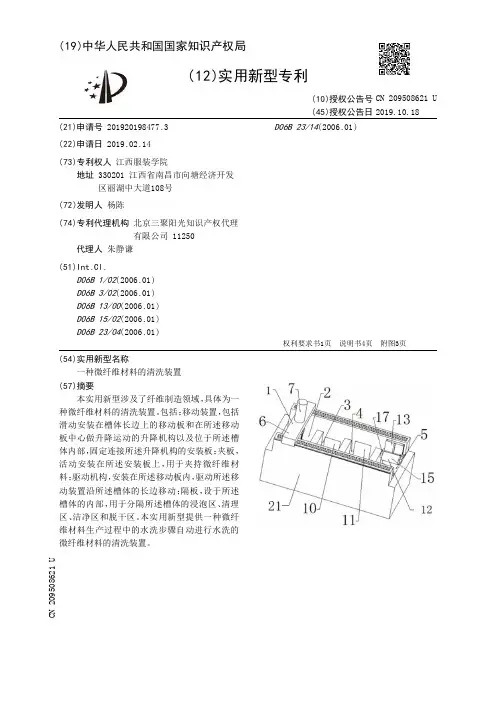

【CN209508621U】一种微纤维材料的清洗装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920198477.3(22)申请日 2019.02.14(73)专利权人 江西服装学院地址 330201 江西省南昌市向塘经济开发区丽湖中大道108号(72)发明人 杨陈 (74)专利代理机构 北京三聚阳光知识产权代理有限公司 11250代理人 朱静谦(51)Int.Cl.D06B 1/02(2006.01)D06B 3/02(2006.01)D06B 13/00(2006.01)D06B 15/02(2006.01)D06B 23/04(2006.01)D06B 23/14(2006.01)(54)实用新型名称一种微纤维材料的清洗装置(57)摘要本实用新型涉及了纤维制造领域，具体为一种微纤维材料的清洗装置。
包括：移动装置，包括滑动安装在槽体长边上的移动板和在所述移动板中心做升降运动的升降机构以及位于所述槽体内部，固定连接所述升降机构的安装板；夹板，活动安装在所述安装板上，用于夹持微纤维材料；驱动机构，安装在所述移动板内，驱动所述移动装置沿所述槽体的长边移动；隔板，设于所述槽体的内部，用于分隔所述槽体的浸泡区、清理区、洁净区和脱干区。
本实用新型提供一种微纤维材料生产过程中的水洗步骤自动进行水洗的微纤维材料的清洗装置。
权利要求书1页 说明书4页 附图3页CN 209508621 U 2019.10.18C N 209508621U权 利 要 求 书1/1页CN 209508621 U1.一种微纤维材料的清洗装置，其特征在于，包括：移动装置(1)，包括滑动安装在槽体(21)长边上的移动板(6)和在所述移动板(6)中心做升降运动的升降机构(7)以及位于所述槽体(21)内部，固定连接所述升降机构(7)的安装板(8)；夹板(81)，活动安装在所述安装板(8)上，用于夹持微纤维材料；驱动机构，安装在所述移动板(6)内，驱动所述移动装置(1)沿所述槽体(21)的长边移动；隔板(9)，设于所述槽体(21)的内部，用于分隔所述槽体(21)的浸泡区(2)、清理区(3)、洁净区(4)和脱干区(5)。
一种用于处理纺织纤维的装置[发明专利]
![一种用于处理纺织纤维的装置[发明专利]](https://img.taocdn.com/s3/m/12b7a1e952ea551811a68794.png)
专利名称：一种用于处理纺织纤维的装置专利类型：发明专利
发明人：R·A·格拉夫
申请号：CN02107370.8
申请日：20020314
公开号：CN1375582A
公开日：
20021023
专利内容由知识产权出版社提供
摘要：本发明涉及一种用来处理纺织纤维的装置,其包括一处理件和至少一个梳理件,所述处理件,例如梳理机刺辊,带有一基本上是标准圆柱表面的第一工作面且最好可以绕所述圆柱的轴线旋转,所述梳理件带有对着第一工作面的另一个工作面,其特征在于,在与所述圆柱轴线垂直的平面上,所述另一个工作面的形状近似于第一工作面的形状。
申请人：格拉夫及西有限公司
地址：瑞士拉波斯维尔
国籍：CH
代理机构：中国专利代理(香港)有限公司
代理人：杨松龄
更多信息请下载全文后查看。
一种显微成像系统[实用新型专利]
![一种显微成像系统[实用新型专利]](https://img.taocdn.com/s3/m/8959043b26fff705cd170a60.png)
专利名称：一种显微成像系统
专利类型：实用新型专利
发明人：胡庆磊,黄凯,李宁,李梦婷,丁昶杰申请号：CN202020419817.3
申请日：20200327
公开号：CN211878306U
公开日：
20201106
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种显微成像系统，包括：按预设规则排布的多个单元显微成像模组、以及与多个单元显微成像模组连接的数据采集卡；其中，每一单元显微成像模组分别包括可独立调节对焦的可调镜头组、以及与可调镜头组对应的感光模块；数据采集卡上设有多个分别与多个单元显微成像模组一一对应的图像处理模块；每一图像处理模块独立控制其对应的可调镜头组对焦、并获取对应感光模块的数据。
实施本实用新型能够降低单元模组装配的一致性需求，提高其成品生产效率。
申请人：肯维捷斯(武汉)科技有限公司
地址：430000 湖北省武汉市东湖开发区珞瑜路243号科技大厦
国籍：CN
代理机构：深圳市瑞方达知识产权事务所(普通合伙)
更多信息请下载全文后查看。
一种纱线成像装置及其成像方法[发明专利]
![一种纱线成像装置及其成像方法[发明专利]](https://img.taocdn.com/s3/m/ee1e4c30ce2f0066f4332201.png)
专利名称：一种纱线成像装置及其成像方法
专利类型：发明专利
发明人：张缓缓,赵妍,严凯,李仁忠,景军锋,李鹏飞,苏泽斌申请号：CN201910932077.5
申请日：20190929
公开号：CN110608680A
公开日：
20191224
专利内容由知识产权出版社提供
摘要：本发明提供一种纱线成像装置，包括密封箱体，密封箱体的顶板内壁为深色，密封箱体的侧板a上设置有导纱装置a，与侧板a相对的侧板b上设置有导纱装置b，导纱装置a与导纱装置b之间能够形成纱线轨道；密封箱体内底部固定有光源和收线轮，光源设置在纱线轨道的正下方，光源上固定连接有图像数字化设备，收线轮上通过电机驱动，还包括有置线装置，置线装置靠近侧板a。
本发明还提供一种纱线成像方法。
本发明获取的纱线图像其纱线条干更准确、其毛羽走向更清晰。
申请人：西安工程大学
地址：710048 陕西省西安市碑林区金花南路19号
国籍：CN
代理机构：西安弘理专利事务所
代理人：涂秀清
更多信息请下载全文后查看。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920373676.3
(22)申请日 2019.03.22
(73)专利权人 温力力
地址 400030 重庆市沙坪坝区沙北街61号
附2号
专利权人 王文
(72)发明人 龚晟 樊哲新 陈华 王子石
高茂胜 余娟 杨知方 王文
温力力
(74)专利代理机构 重庆缙云专利代理事务所
(特殊普通合伙) 50237
代理人 王翔
(51)Int.Cl.
G01N 21/84(2006.01)
G01N 21/01(2006.01)
(ESM)同样的发明创造已同日申请发明专利
(54)实用新型名称
一种纺织品纤维显微成像装置
(57)摘要
本实用新型公开了一种纺织品纤维显微成
像装置，涉及纺织品的纤维成分检测领域，目的
是解决现有纺织品成分检测装置的不足，提供一
种无污染、精确度高的纺织品纤维显微成像装
置，提高检测的准确度。
为实现本实用新型目的
而采用的技术方案是这样的，显微镜镜筒内部安
装同轴点光源，借反光镜将同轴点光源自上而下
的平行光，反射回去，形成对被观测纤维的透射
效果，使得被观测对象更立体，内部和表面纹理
特征更真切。
同时，XY运动平台可对被观测纤维
进行全面观测和拍照，
可提高检测的准确度。
权利要求书1页 说明书3页 附图3页CN 209707390 U 2019.11.29
C N 209707390
U
权 利 要 求 书1/1页CN 209707390 U
1.一种纺织品纤维显微成像装置，其特征在于：包括自动对焦相机(1)、单筒显微镜
(2)、载玻片(3)、载物板(4)和反光镜(5)，所述自动对焦相机(1)安装在单筒显微镜(2)的目镜上端；所述单筒显微镜(2)的物镜正下方放置有载玻片(3)，所述载玻片(3)用于承载待检测的纺织品纤维；所述载玻片(3)放置在载物板(4)的上表面，所述载物板(4)具有贯穿其上下表面的方孔(401)，所述方孔(401)位于载玻片(3)的正下方；所述载物板(4)的下表面设置有镜面朝上的反光镜(5)，所述反光镜(5)位于方孔(401)的正下方。
2.根据权利要求1所述的一种纺织品纤维显微成像装置，其特征在于：所述单筒显微镜
(2)设置有同轴点光源(201)，所述同轴点光源(201)发射的同轴光射向物镜。
3.根据权利要求1所述的一种纺织品纤维显微成像装置，其特征在于：所述载玻片(3)的下表面和反光镜(5)的上表面的距离为5mm，即所述载物板(4)的厚度为5mm。
2。
