SDH
sdh原理简介资料
24
ADM的构成
在ADM设备中，包括了TM，DXC和REG设 备的功能，它大致由以下几个部分构成：
–群路端口（电口或光口）
–支路端口 –交叉连接矩阵
A D M 1 /1 O E O
O p t. Agg.
O p t. A gg.
13
SDH 复用帧结构图
X
STM-N N
X1
AUG
AU-4
VC-4
C-4
139264kbit /s
X3 X1
TUG-3
TU-3
VC-3
X7
C-3
TUG-2
X3
指针调整
复用
TU-12
VC-12
C-12
调整
映射
VC-12 VC-12
注：在干线上采用34Mb/s时，应经上级主管部门批准
44736kbit/ s 34968kbit/ s
果网络层上人为的错误,软件故障,电脑病毒侵
入等,就可能导致网络的瘫痪.这就需要选用高
可 及加靠强性管的理网和络拓提扑高维和护对软和件操进作行人严员格的的素测质试. ,以
7
SDH的速率
STM-1 STM-4 STM-16 STM-64
155Mb/s 622Mb/s 2.5Gb/s
10Gb/s
光/电 140/34 34/8
8/34 34/140 电/光
8/2
2/8
4
SDH的基本概念
SDH(Synchronous Digital Hierarchy) SDH网络是一些由网络单元(例如复用器,交叉连
接设备DXC)等组成的,在光纤上进行同步信息 传输,复用和交叉连接的网络.其关键是: 具有全世界统一的网络节点接口(NNI). 有一套标准化的信息结构等级,称为同步传送 模块STM-1,STM-4和STM-16 其帧结构中具有丰富的用于维护管理的比特, 因而具有强大的网络管理能力. 所有网络单元都有标准的光接口,因而可以在 光路上实现互通.
sdh光传输设备安装验收规范标准
........................................................................................................................................................................................................................................................................................................第一节槽道、列柜安装 (1)第二节机架安装 (2)第三节子架安装 (2)...................................................................................................................................第一节敷设电缆及光纤连接线 (3)第二节编扎光纤连接线 (3)第三节布放数字配线架跳线 (3)第四节电缆成端和保护 (3)..........................................................................................................................第一节电源及告警功能检查 (4)第二节光接口检查及测试 (4)第三节电接口检查及测试 (6)第四节 SDH 设备颤动性能测试 (7)第五节时钟性能检查及测试................................................................................................................................ 1 1 第六节数字配线架的检查及测试 (12)...............................................................................................................第一节系统性能测试 (14)第二节系统功能检查 (15)..............................................................................................................................................................................................................................................................第一节竣工技术资料 (17)第二节随工检验和竣工验收 (18)第1.0.1 条本暂行技术规范(以下简称规范)是广东挪移通信有限责任公司进行同步数字系列( SDH )光缆传输设备安装工程施工质量检验、随工检验和竣工验收的依据。

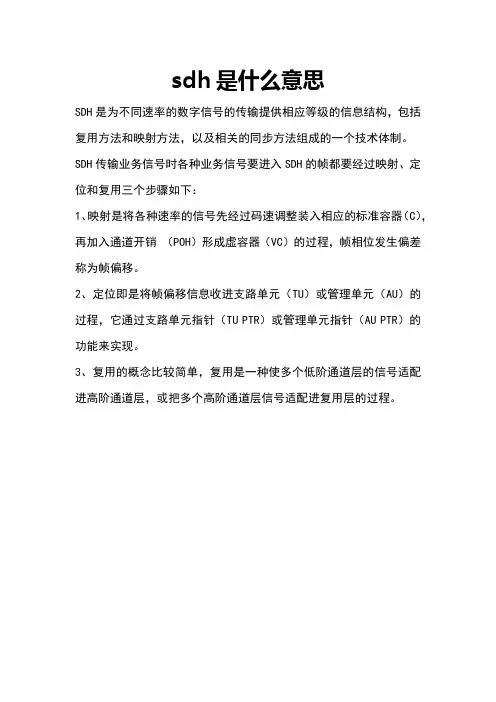

sdh是什么意思
sdh是什么意思
SDH是为不同速率的数字信号的传输提供相应等级的信息结构，包括复用方法和映射方法，以及相关的同步方法组成的一个技术体制。
SDH传输业务信号时各种业务信号要进入SDH的帧都要经过映射、定位和复用三个步骤如下：
1、映射是将各种速率的信号先经过码速调整装入相应的标准容器（C），再加入通道开销（POH）形成虚容器（VC）的过程，帧相位发生偏差称为帧偏移。
2、定位即是将帧偏移信息收进支路单元（TU）或管理单元（AU）的过程，它通过支路单元指针（TU PTR）或管理单元指针（AU PTR）的功能来实现。
3、复用的概念比较简单，复用是一种使多个低阶通道层的信号适配进高阶通道层，或把多个高阶通道层信号适配进复用层的过程。

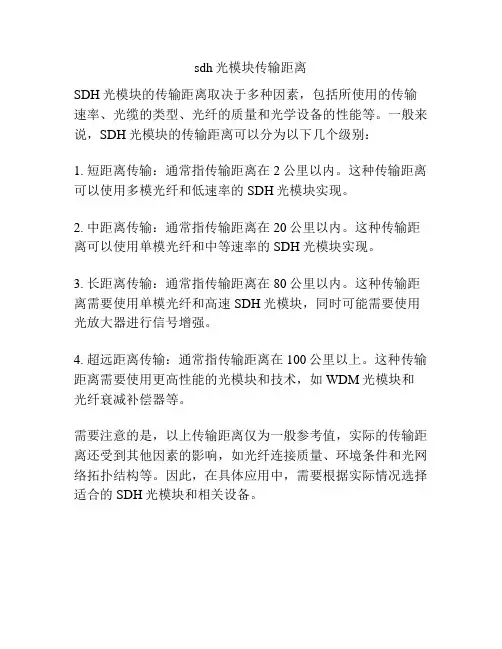

sdh光模块传输距离
sdh光模块传输距离
SDH光模块的传输距离取决于多种因素，包括所使用的传输速率、光缆的类型、光纤的质量和光学设备的性能等。
一般来说，SDH光模块的传输距离可以分为以下几个级别：
1. 短距离传输：通常指传输距离在2公里以内。
这种传输距离可以使用多模光纤和低速率的SDH光模块实现。
2. 中距离传输：通常指传输距离在20公里以内。
这种传输距离可以使用单模光纤和中等速率的SDH光模块实现。
3. 长距离传输：通常指传输距离在80公里以内。
这种传输距离需要使用单模光纤和高速SDH光模块，同时可能需要使用光放大器进行信号增强。
4. 超远距离传输：通常指传输距离在100公里以上。
这种传输距离需要使用更高性能的光模块和技术，如WDM光模块和光纤衰减补偿器等。
需要注意的是，以上传输距离仅为一般参考值，实际的传输距离还受到其他因素的影响，如光纤连接质量、环境条件和光网络拓扑结构等。
因此，在具体应用中，需要根据实际情况选择适合的SDH光模块和相关设备。
sdh光传输设备的结构和功能
sdh光传输设备的结构和功能一、硬件结构SDH光传输设备是一种复杂的通信设备，其硬件结构主要包括以下几个模块：1.光发送和接收模块：负责光电信号的转换，包括发送端将电信号转换为光信号，接收端将光信号转换为电信号。
2.调制解调模块：负责信号的调制和解调，将低频的信号调制到高频的载波上，以便传输。
3.数据处理模块：负责数据的处理，包括数据的缓存、转发、路由等。
4.接口模块：负责设备与外部设备的连接，包括光纤接口、电接口等。
二、主要功能SDH光传输设备的主要功能包括：1.传输容量大：SDH光传输设备采用了高速的光纤传输技术，可以提供大容量的传输带宽。
2.传输距离远：SDH光传输设备采用了长距离的光纤传输技术，可以提供较远的传输距离。
3.可靠性高：SDH光传输设备采用了多种保护机制，可以保证传输的可靠性。
4.灵活性高：SDH光传输设备可以灵活地支持多种业务，包括语音、数据、视频等。
5.可扩展性强：SDH光传输设备可以方便地进行扩容和升级。
三、其他功能特性SDH光传输设备还具有以下功能特性：1.多业务支持：SDH光传输设备可以同时支持多种业务，如语音、数据、视频等，可以灵活地满足不同的业务需求。
2.QoS保障：SDH光传输设备可以提供高质量的服务，通过不同的优先级队列来保证不同业务的质量。
3.安全可靠：SDH光传输设备具有较高的安全可靠性，可以保护数据的安全。
4.可管理性：SDH光传输设备提供了完善的管理功能，包括配置管理、故障管理、性能管理等，方便用户进行设备的维护和管理。
5.节能环保：SDH光传输设备采用了高效的能源利用技术，可以降低能源消耗，同时符合环保要求。
SDH时钟指标时钟功能的测试方法
SDH时钟指标时钟功能的测试方法SDH（Synchronous Digital Hierarchy）是一种用于光纤通信的传输技术和协议。
SDH网络中的时钟是非常关键的一个指标，它决定了整个网络系统的正常运行和性能。
一、SDH时钟指标1. 主时钟（Primary Reference Clock，PRC）：主时钟是整个SDH网络中的最高级时钟，它通过全球卫星导航系统（GNSS）或其他高精度设备提供。
PRC信号的频率稳定性要求非常高，通常要在正常运行条件下保持一定时间（例如，每24小时的最大误差在1微秒以内）。
2. 一级时钟（Level 1 Clock，LT）：一级时钟的频率是由PRC提供的，它必须能够在整个SDH网络中分发同步时钟，并且保持精确的频率稳定性。
3. 二级时钟（Level 2 Clock，LL）：二级时钟是从一级时钟派生而来的时钟，它在SDH网络中的传输链路上分发时钟。
二级时钟的频率误差要求比一级时钟高，但要求低于特定的阈值。
4. 三级时钟（Level 3 Clock，L3）：三级时钟是在SDH网络中的最低一级时钟，它从二级时钟派生而来，并在SDH网络中的不同设备之间同步时钟。
1.频率稳定性测试：该测试目的是检查时钟的频率稳定性是否满足要求。
可以通过比较时钟信号和基准时钟信号的频率差异来判断频率稳定性。
测试方法包括直接测量频率偏差、频率档差、频率跟踪和频率回损等。
2.相位稳定性测试：该测试目的是检查时钟的相位稳定性是否满足要求。
可以通过比较时钟信号和基准时钟信号的相位差异来判断相位稳定性。
测试方法包括直接测量相位偏差、相位档差和相位跟踪等。
3.时钟分布测试：该测试目的是检查时钟在SDH网络中的传输链路上是否能够正确分发和同步。
可以通过在不同设备之间进行时钟分发和同步测试来判断时钟分布是否正常。
4.脱锁恢复测试：该测试目的是检查时钟在遇到故障情况时是否能够迅速恢复同步状态。
可以通过模拟故障情况，如断开时钟链路、断电等，在故障恢复后检查时钟是否能够迅速恢复同步。
SDH培训内部资料
SDH培训内部资料一、SDH 技术概述SDH（Synchronous Digital Hierarchy，同步数字体系）是一种广泛应用于通信领域的技术，它为不同速度的数字信号提供了同步传输、复用和交叉连接的能力。
SDH 具有强大的网络管理功能、高度的可靠性和灵活性，能够满足现代通信对大容量、高速率和高质量传输的需求。
SDH 的核心概念是同步复用，它将各种不同速率的信号通过标准化的容器（C）、虚容器（VC）和支路单元（TU）、管理单元（AU）等进行封装和复用，形成统一的同步传输信号（STMN）。
STMN 的速率等级包括 STM-1（15552 Mbps）、STM-4（62208 Mbps）、STM-16（25 Gbps）等。
二、SDH 帧结构SDH 的帧结构是其实现同步传输和复用的基础。
STMN 帧由 9 行×270×N 列的字节组成，帧周期为125μs。
整个帧结构可以分为段开销（SOH）、管理单元指针（AU PTR）和净负荷（Payload）三个部分。
段开销用于网络的运行、管理和维护，包括再生段开销（RSOH）和复用段开销（MSOH）。
管理单元指针用于指示净负荷在帧内的位置，以便正确地解复用和提取净负荷中的信息。
净负荷则承载了各种用户业务信号。
三、SDH 复用原理SDH 的复用过程包括映射、定位和复用三个步骤。
映射是将各种低速信号适配到相应的容器中；定位是通过管理单元指针确定净负荷在帧中的位置；复用是将多个低阶的虚容器复用成高阶的虚容器，最终形成 STMN 帧。
例如，将 2 Mbps 的信号映射到 C-12 容器中，再经过一系列的复用步骤，可以形成 STM-1 帧进行传输。
四、SDH 网络拓扑结构SDH 网络常见的拓扑结构有链型、星型、环型、树型和网孔型等。
链型结构简单，成本较低，但可靠性相对较差。
星型结构便于集中管理，但中心节点的故障可能影响整个网络。
环型结构具有自愈能力，当网络中的某条链路出现故障时，可以通过环保护机制迅速恢复通信。
SDH的复用结构和步骤
SDH的复用结构和步骤SDH（Synchronous Digital Hierarchy）是同步数字体系结构的简称，它是一种传输技术，用于传送数字信号，提供高速的、可靠的数据传输。
SDH是一种复用结构，通过将不同数据流按照一定规则进行组合和复用，实现了高效的带宽利用。
1. 容器（Container）2. 复用段（Multiplex Section）复用段是将多个容器按照一定规则进行组合和复用的单位。
复用段的传输速率为140Mbps，它由3个VC-4容器和其他附加信息组成。
复用段的作用是将不同速率的数据流转换成统一的速率进行传输，以实现带宽的高效利用。
3. 路径（Path）路径是SDH传输的最高层次，它将多个复用段按照一定规则进行组合和复用。
路径的传输速率根据实际需求而定，常见的路径速率有STM-1（155.520Mbps）、STM-4（622.080Mbps）和STM-16（2.488Gbps）等。
路径的作用是将复用段进行整合，形成高速的数据流进行传输。
SDH的步骤如下：1. 映射（Mapping）映射是将原始的数据流映射到合适的容器中。
不同速率的数据流会被映射到不同大小的容器中，以便进行后续的处理和复用。
2. 多路复用（Multiplexing）在多路复用过程中，不同容器中的数据流会按照一定规则进行组合和复用，形成复用段。
复用段的目的是将不同速率的数据流转换为统一的速率进行传输。
3. 解复用（Demultiplexing）解复用是将复用段中的数据流进行解复用，将不同速率的数据流分解为各自的容器。
解复用是多路复用的逆过程。
4. 提取（Extraction）提取是将容器中的数据流提取出来，并进行进一步的处理。
处理的内容可以包括差错校验、服务质量保证等。
5. 交叉连接（Cross-Connecting）交叉连接是将提取出的数据流按照一定规则进行连接和重新分配。
交叉连接是SDH网络中灵活性和可靠性的重要功能，它可以根据需求动态地改变数据流的路径和连接关系。
