塑料模具设计课程讲义
塑料模具基础课程讲义

塑料模具基础课程讲义(一)第一章塑料一﹑塑料的分子结构:塑料主要成份是树脂﹐树脂有天然树脂和合成树脂两种。
二﹑塑料的成份:1.树脂:主要作用是将塑料的其它成份加以粘合,并决定塑料的类型(热塑性或热固性)和主要性能,如机械﹑物理﹑电﹑化学性能等。
树脂在塑料中的比例一般为40~65%。
2.填充剂:又称填料,正确地选择填充剂,可以改善塑料的性能和扩大它的使用范围。
3.增塑剂:有些树脂的可塑性很小,柔软性也很差,为了降低树脂的熔融粘度和熔融温度,改善其成型加工性能,改进塑料的柔韧性,弹性以及其它各种必要的性能,通常加入能入树脂相容的不易挥发的高沸点的有机化合物。
这类物质称增塑剂。
增塑常是一种高沸点液纳或熔点固体的酯类化合物。
4.着色剂:又称色料,主要是起美观和装饰作用,包括涂料两部分。
5.稳定剂:凡能阴缓塑料变质的物质称稳定剂,分光稳定剂﹑热稳定剂﹑抗氧剂。
6.润滑剂:改善塑料熔体的流动性,减少或避免对设备或模具的磨擦和粘附,以及改进塑件的表面光洁度。
三﹑塑料的工艺特性:塑料在常温下是玻璃态,若加热则变成高弹态,进而变成粘流态,从而具有优良的可塑性,可以用许多高生产率的成型方法来制造产品,这样就能节省原料﹑节省工时,简化工艺过程,且对人工技朮要求低,易组织大批量生产。
1. 收缩率或称缩水率。
设计前一定先问供货商的缩水率,模具设计时采用计算收缩率=常温模具尺寸-常温塑件尺寸2.比容和压缩率。
3.流动性。
是塑料成形中一个很重要的因素,流动性好的易长毛边,设计时配合的间隙,气槽的深度等要根据不同材料的流动性设计尺寸。
4.吸湿性。
热能性及挥发物含量。
吸水的塑料有的在塑料成型后直接放于水中让它吸饱水后再进行使用,有的塑料吸湿性特别大,比例有1﹕100。
5.结晶性。
6.应力开裂及熔体液裂。
7.定型速度。
四﹑塑料种类:1.热塑性塑料:这类塑料的合成树都是线型或支链型高聚物,因而受热变软﹐甚至成为可流动的稳定粘稠液体,在此状态时具有可塑性,可塑制成一定形状的塑件,冷却后保持既得的形状,如再加热又可变软成另一种形状,如此可以进行反复多次。
塑胶模具基础讲义

d.澆口處要加強冷卻﹐因為塑料填充模仁型腔時﹐澆口附近溫度最高﹐距澆口越 遠﹐溫度越低﹐因此澆口附近要加強冷卻。
冷卻系統
e.要結合塑料的特性和塑件的結構﹐合理考慮冷卻通道的排列方式。例如對于 收縮大的塑件﹐應沿其收縮方向開設冷卻通道。 f.冷卻水通道要盡量避免接近塑件的熔接痕部位﹐以免熔接不牢﹐影響強度。 g.保証冷卻通道不泄露﹐密封性能好。 h.冷卻系統要考慮避免與模具結構中其他部分干涉的現象﹐例如要避免與螺絲 孔﹐頂針孔等干涉。
部分零﹑部件的功能﹑材質介紹
4.EGP(頂板導柱)
功能﹕主要是在頂出成品及頂板回 位過程中對頂板起導向的作用。
常用材質﹕SUJ2
EGP的導向作用可以保證頂出 板和各頂出機構的動作準確,順暢, 避免頂出機構運動中有卡死的現象。 EGP常用的兩種形式見右圖。
EGP常用形式
部分零﹑部件的功能﹑材質介紹
頂出系統
在设计顶出系统时应遵守下列原则: (1). 为使制品不致因顶出产生变形﹐破裂,穿孔等,推力点应作用在制品能 承受力最大的部位,即刚性好的部位,如筋部,突缘,壳体形制品的壁缘等处. (2). 为避免顶出痕迹影响制品外观,顶出装置应设在制品的隐蔽面或非装饰 表面.对于透明制品尤其要注意顶出位置及顶出形式的选择. (3)﹑頂出行程一般在制品脫離模具5~10mm﹐對于簡單﹑大型的制品可頂 出行程是制品深度的2/3。 (4)﹑回位杆(RP) ﹕在頂杆頂出制品后﹐其頂端會高出模穴許多﹐避免在下 次合模前撞壞模仁﹐必須有保護機構﹐所以設置回位杆(RP)﹐也可設置拉 回機構和彈簧助其復位。 (5)﹑頂杆端面一般會低或高于模穴面0.05~0.1mm。是高或是低由要與產 發人員協商。
優點 缺點 用途
4.扇形澆口
說明 圖示
塑胶模具基础课程讲义

塑膠模具基礎課程講義成型部分設計一、分模面的確定爲了將塑件和澆注系統凝料等從密閉的模具內取出,以及爲了安放嵌件,將模具適當地分成兩個或若干個主要部分,這些可以分離的接觸表面,通稱爲分模面。
分模面的表示方法:1. 模具分開時,分模面兩邊的模板都作移動;2. 模具分開時,其中一方模板不動,另一方模板作移動A. 分模面的數目有:單分模面、雙分模面、多分模面B. 分模面的形狀有:平面、斜面、階梯面、曲面C. 分模面與開模方向關係有:平行於開模方向、垂直於開模方向、與開模方向成一斜角選擇分模面考慮原則:1. 塑件質量考慮,確保塑件尺寸精度A.同軸度要求的部份應在公模內成型,若放在公母模內成型,會因合模不準確而難於保證同軸度B.選擇分模面時,應考慮減小由於脫模斜度造成塑件大小端尺寸差異,若模窩設在公模,會因脫模斜度造成塑件大小端尺寸差異太大,當塑件不允許有較大的脫模斜度時,採用這種結構使脫模困難,若塑件外觀無嚴格要求,可將分模選在塑件中部,它可採用較小的脫模斜度有利於脫模確保塑件表面要求:分模面盡可能選擇在不影響塑件外觀的部位以及塑件外觀的要求2. 注射機技術規格考慮:A.鎖模力考慮:盡可能減少塑件在分模面上的投影面積。
當塑件在分型面上的投影面積接近接近於注射機的最大注射面積時,有産生溢料的可能,模具的分模面尺寸在保證不溢料的情況下,應盡可能減少分模面接觸面積,以增加分模面的接觸壓力,防止溢料,並簡化分模面的加工B.模板間距考慮:分模面的確定要保證公母模開模行程最短3. 模具結構考慮A.儘量簡化脫模部件a. 爲便於塑件脫模,應使塑件在開模時盡可能留在公模,只要使塑件與公模的結合力大於塑件與母模的結合力即可,盡可能使塑難看與母模之間有一定的結合力,而不要把塑件與模具的結合力都放在公模b. 當塑件的外形簡單,但內形有較多的孔或複雜孔時,塑件成型後必然留在模仁上,此時模窩可設在母模上,開模後可用推板頂出塑件,若模窩設在公模上,使脫模困難c. 當帶有金屬嵌件時,因爲嵌件不會收縮包緊模仁,所以模窩應設在公模,否則開模後塑件留在母模,使脫模困難d. 若塑件的模仁對稱分佈時,應迫使塑件留在公模上,採用頂管脫模e. 若塑件有側孔時,應盡可能將模仁設在公模部份,避免母模抽芯,否則造成脫模困難B.側抽芯機械考慮a. 應儘量避免側抽芯機構,若無法避免側抽芯,應使抽芯儘量短b. 由於斜滑塊合模時鎖緊力較小,對於投影面積較大的大型塑件,可將塑件投影面積大的分模面放在公母模合模的主平面上,而將投影面積較小的分模面作爲側向分模面,否則斜滑塊的鎖緊機構必須做得很龐大,或由於鎖不緊而溢邊C.量方便澆注系統的佈置:分模面的確定不妨礙澆注系統的正常開設D.便於排氣:爲了有利於氣體的排出,分模面盡可能與料流的末端重合E.便於嵌件的安放:當分模面開啓後,要有一定的空間安放嵌件F.模具總體結構簡化,儘量減少分模面的數目,儘量採用平直分型面。

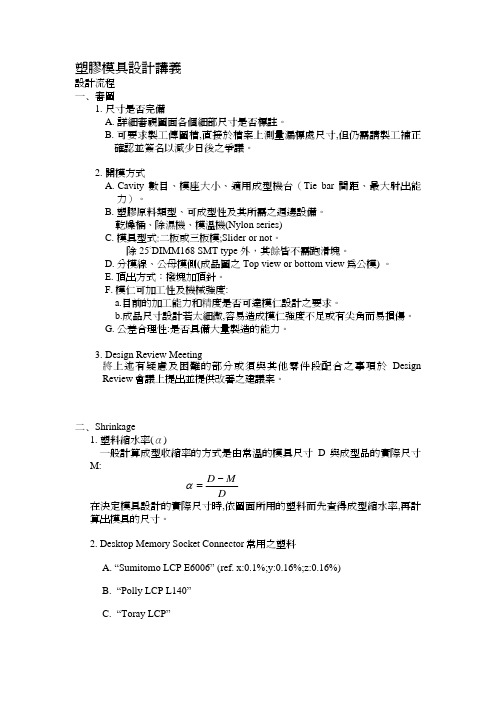

塑胶模具设计讲义

D. “Wuno LCP” E. “南亞、耐特、晉綸 PA66” F. “Arlen PA6T” G. “DSM PA46(F8、HF5040)” 3. 可過 IR 製程之塑料為“Sumitomo LCP E6006” ,而且其收縮率很小,尺寸 安定性極佳,故通常以此種原料為設計基準,其他塑料則以實際射出之尺 寸為該料號之圖面尺寸(目前於 DIMM 168 與 DDR 皆採用大範圍之公差將 0.05 不 同 原 料 之 成 品 總 長 涵 蓋 , 如 140.95 ; RIMM 則 因 為 是 高 頻 0.25 connector 且 Intel 對生產製程尺寸之 cpk 值要求非常嚴格,故採用 E6006 原 料) 。
4. 總長取上限(採用 Sumitomo LCP E6006 時) 140.95±0.05 → 141.00 5. Pitch × 0.1% shrinkage,其餘兩邊對稱 6. 管制尺寸,附公差之尺寸→依經驗判斷其收縮趨勢,決定適當值 7. 脫模角度及尺寸
三、模穴 LAYOUT 1. Top & Bottom view 長(141.00)寬(脫模角 7.44/7.50)外框 Blanking type 於組裝時採 10 Pcs 一起並列組裝,故寬度的設計須與自動 化之組立設計人員事前溝通 housing 並列堆疊之公差。
直面
4. Block 外側邊件 將撥塊外形 copy 至兩模穴的外側,可決定 block 兩外側邊件之 Top view。此時公模 block 外框已設定,母模 block 即比照公模外框之大小。 5. Block 頭尾挾持件 Gate 件應設計於靠 cavity no.端,gate 件與溢料井設計成鑲入頭尾挾持 件,以減小 block 之長度。 6. 編件號標尺寸→完成 A02F 及 A12M 7. 將 Block 邊件各自 Top view copy 出,補上其他兩視圖,設計出循環式排 氣槽位置→insert 圖框,標示尺寸→完成邊件之設計。 8. 利用整個 block layout 繪出公、母模墊板 母模墊板:F03A~ ; 板厚 15.00mm 公模墊板:M05A~ ; 板厚 8.00mm
塑料模具基础课程讲义

塑料模具基础课程讲义2005-4-1 11:33:00 添加到生意宝許多高生產率的成型方法來制造產品﹐這樣就能節省原料﹑節省工時﹐簡化工藝過程﹐且對人工技朮要求低﹐易組織大批量生產-常溫塑件尺寸等要根據不同材料的流動性設計尺寸。
用﹐有的塑料吸濕性特別大﹐比例有1﹕100稠液體﹐在此狀態時具有可塑性﹐可塑制成一定形狀的塑件﹐冷卻后保持既得的形狀﹐如再加熱又可變軟成另一種形狀﹐如此可塑性﹐可塑制成一定形狀的塑件﹐當繼續加熱時﹐分子呈現風狀結構﹐當溫度達到一定程度后﹐樹脂變成不溶和不熔的體型一﹑通用注射線型系統﹐是指熱塑料的通用注射成熱器 9.料筒 10.噴嘴 11.定模固定板 12.模具 13.導柱 14.動模固定板 15.合模機構 16.合模油缸 17.螺杆傳動齒輪 18.螺杆花鍵成。
塊塊子上孔的斜度及孔的大小。
簡稱澆注套或澆口套力﹐不致被推出模具程中不應有塑料溢出﹐同時保証主流道凝料脫出方便。
面積變化及塑料轉向的過渡段﹐能使塑料得到平穩的轉換。
﹐注射速率﹐分流道長度等因素來確定。
地進料﹐非平衡式進料就是各個進料口不能同時均衡地進料﹐一般要做模流分析來進行評估。
腔﹐同時還起著封閉型腔防止熔料倒流的作用﹐并在成型后便于使澆口與塑件分離。
料能順利地充滿型腔﹐冷料穴又稱冷料井。
母模邊緣的材料的性能低于母模的材料﹐避免了整體式凹模采用一樣的材料不經濟﹐由于凹模的鑲拼結構可以通過間隙利于排氣衡變形量>。
采用一般的加工方法制造母模型腔就較困難。
所以完全整體式的適合簡單的塑件。
部分干個主要部分,這些可以分離的接觸表面,通稱爲分模面。
分模面的表示方法:尺寸差異,若模窩設在公模,會因脫模斜度造成塑件大小端尺寸差異太大,當塑件不允許有較大的脫模斜度時,採用這種結構。
當塑件在分型面上的投影面積接近接近於注射機的最大注射面積時,有産生溢料的可能,模具的分模面尺寸在保證不溢料的模的結合力即可,盡可能使塑難看在母模上,開模後可用推板頂出塑件,若模窩設在公模上,使脫模困難模,使脫模困難在公母模合模的主平面上,而將投影面積較小的分模面作爲側向分模面,否則斜滑塊的鎖緊機構必須做得很龐大,或由於鎖不,便於成品取出,還有分模面應儘量選擇在産品的棱線上面墊板.墊腳.頂出固定板.頂出墊板.導柱.導套.復位桿等組成。
塑胶模具基础课程讲义三

塑膠模具的基本結構塑膠模具依總體功能結構可分為﹕成型系統﹐澆注系統﹐排氣系統﹐冷卻系統﹐頂出系統等一.澆注系統﹕定義﹕模具中從注射機噴嘴開始到型腔為止的塑料流動通道。
其由主流道﹑分流道﹑澆口及泠料穴組成。
相關的一些中英文對照CAV.NO 第几號模窩RUNNER 澆道GATE 澆口CAVITY 型腔(一).主流道﹕1.定義﹕主流道是指從注射機噴嘴與模具接觸的部位起﹐到分流道為止的這一段。
2.設計上的注意事項﹕(1).主流道的端面形狀通常為圓形。
(2).為便于脫模﹐主流道一般制作都帶有斜度﹐但如果主流道同時穿過多塊板子時﹐一定要注意每一塊塊子上孔的斜度及孔的大小。
(3).主流道大小的設計要根據塑膠材料的流動特性來定(4).主流道在設計上大多采用圓錐形.(如圖示)制作時要注意﹕A.小端直徑D2=D1+(0.5~1mm)B.小端球半徑R2=R1+(1~2mm )(其中D1﹑R1分別為注射機射出口的直徑及注射頭的球半徑)3.澆口套由于主流道要與高溫塑料及噴嘴接觸和碰撞﹐所以模具的主流道部分通常設計成可拆卸更換的襯套﹐簡稱澆注套或澆口套(1).其作用主要為﹕A.使模具安裝時進入定位孔方便而在注塑機上很好地定位與注塑機噴嘴孔吻合﹐并能經受塑料的反壓力﹐不致被推出模具B.作為澆注系統的主流道﹐將料筒內的塑料過渡到模具內﹐保証料流有力暢通地到達型腔﹐在注射過程中不應有塑料溢出﹐同時保証主流道凝料脫出方便。
(2)結構形式有整體式和分體式整體式﹕即台肩與構成主流道部份做成一體分體式﹕即台肩與構成主流道部份分開制作日本的工業標准﹕JIS 澆口套機床噴嘴中國的工業標准﹕SJB(二)。
分流道﹕定義﹕主流道與澆口之間的一段﹐它是熔融塑料由主流道流入型腔的過渡段也是澆注系統中通過斷面面積變化及塑料轉向的過渡段﹐能使塑料得到平穩的轉換。
1.截面設計A.一般設計截面為圓形B.從加工方便性來看一般設計為U形﹐V形﹐梯形﹐正六邊形C.分流道的斷面形狀及尺寸大小﹐應根據塑件的成型體積﹐塑件壁厚﹐塑件形狀﹐所用塑料工藝特性﹐注射速率﹐分流道長度等因素來確定。
塑料成型与模具设计教案讲义

教案教学实施与授课主要内容模块一塑件第一讲课题一塑件分析塑件,也称为塑料制品。
塑件结构分析在企业里的工作分工是工程部的结构工程师,俗称产品开发工程师。
1)设计塑料制品原则⑴针对不同物理性能扬长避短⑵便于成型加工⑶尽量简化模具结构⑷满足使用要求和外观要求2)塑料制品设计时考虑的因素塑料性能,模具塑方法,模具结构和加工艺性,当制品的外观要求较高时,应先通过造型而后逐步绘制出样图。
1、塑件几何形状设计塑件的内外表面形状要尽量避免侧凹结构,以避免模具采用侧向分型和侧向抽芯机构,否则因设置这些机构而使模具结构复杂.不但模具的制造成本提高,而且还会在塑件上留下分型面线痕,增加了去除飞边的后加工的困难。
以成型侧孔和凸凹结构为例。
比较两种方案,从而选择优良的设计方案。
2、脱模斜度当塑件成型后因塑料收缩而包紧型芯,若塑件外形较复杂时,塑件的多个面与型芯紧贴,从而脱模阻力较大。
为防止脱模时塑件的表面被檫伤和推顶时变形,需设脱模斜度α。
备注在使用上有足够的刚度和强度,热塑性常取2~4mm。
见表 1.2常用塑料壁厚参考表。
第二讲4.加强筋(骨位)加强筋的作用是提高塑件强度。
大平面布局能提高刚性,沿料流方向能降低流动阻力。
布局时避免局部集中,高度取矮为宜。
5.圆角塑件除特殊要求(分型面装配接口外,一般采用圆角过度)6.合页与孔利用PP的特性做出整体合页,厚度0.25~0.5mm。
跟壁厚形成一个比例,不能在熔接处。
模具直接成型(盲孔、通孔)畸形盲孔采用减胶,通孔用碰穿,复杂孔用插穿。
封胶:两个零件相互吻合而不能过胶。
教案教学实施与授课主要内容。
塑料模具设计课件PPT课件

可编辑
2020/3/23 第 34页
主讲:梁 军
二、普通浇注系统的设计:
ቤተ መጻሕፍቲ ባይዱ(一) 主流道和主流道衬套(浇口套)的设计:
设计要求: 1) 进口端要与
喷嘴端密合, 不能漏料;
R=R1+1; d=d1+1
可编辑
2020/3/23 第 35页
2) 出口端要与所在面齐平;
0.2
3) 流道要有脱模斜度和足够的粗糙度;
可编辑
高度h 0.25 0.50 0.75 1.00
宽度b 0.75 1.50 2.25 3.00
2020/3/23 第 45页
h = n .t
材料 PE,PS POM,PC,PP CA,PA66,PMMA HPVC
七、塑件的圆角: 八、塑件上的螺纹:
1.螺纹的断面形状为梯形或半圆形;
2.不常拆卸的、d=2.5~6mm采用自攻螺纹;
3. 螺纹始端和末端应有圆台,螺牙始末端应用 过渡长度。 九、塑件上的嵌件: 1. 必须具有防转和防拔脱的结构;
可编辑
2020/3/23 第 19页
2. 包容的物料必须具有足够的壁厚; 3. 受力的金属嵌件一定要倒圆或倒角。
可编辑
2020/3/23 第 44页
2) 侧浇口(边缘浇口):
特点:加工修整简单、去除容
易、制件上留有明显痕
迹;
常用于 多型腔或一腔多
点进料。
适用:所有料;
板条类的大型制品。
设计:面长:小制品 0.5~0.8
~
大制品 1~2
~ ~
制品尺寸 质量 (g)
很小
0~ 5
小
5~ 40
中 40~200
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
塑料模具设计课程讲义(三) 时间:2009-09-13 17:35:55 来源:课程组作者:ustzy第八章挤出模一、本章基本内容:本章内容包括了挤出模的组成及结构;工作原理及动作过程;挤出模与挤出机的关系;管材挤出机头、吹塑薄膜挤出机头、板材与片材挤出机头;挤出模的设计步骤和设计方法。
二、学习目的与要求:通过本章的学习,应掌握各种挤出机头的总体结构和设计方法。
三、本章重点、难点:挤出机头的总体结构和设计方法,挤出机头的结构设计。
1、挤出成型原理挤出成型又称挤出模塑,它在热塑性塑料成型中是一种用途广泛、所占比例很大的加工方法。
热塑性塑料的挤出成型原理如图所示(以管材的挤出为例)。
首先将颗粒状或粉状的塑料加入挤出机料筒内,在旋转的挤出机螺杆的作用下,加热的塑料通过沿螺杆的螺旋槽向前方输送。
在此过程中,塑料不断地接受外加热和螺杆与物料之间、物料与物料之间及物料与料筒之间的剪切摩擦热,逐渐熔融呈粘流态,然后在挤出系统的作用下,塑料熔料通过具有一定形状的挤出模具(机头)口模以及一系列辅助装置(定型、冷却、牵引、切割等装置),从而获得截面形状一定的塑料型材。
2、挤出成型工艺过程热塑性塑料的挤出成型工艺过程可分为四个阶段。
(1)塑化阶段经过干燥处理的塑料原料由挤出机料斗加入料筒后,在料筒温度和螺杆旋转、压实及混合作用下,由固态的粉料或粒料转变为具有一定流动性的均匀熔体,这一过程称为塑化。
(2) 挤出成型阶段均匀塑化的塑料熔体随螺杆的旋转而向料筒前端移幼,在螺杆的旋转挤压作用下,通过一定形状的口模而得到截面与口模形状一致的连续型材。
(3)冷却定型阶段通过适当的处理方法,如定径处理、冷却处理等,使已挤出的塑料连续型材固化为塑料制件。
大多数情况下,定型和冷却是同时完成的,只有在挤出各种棒料和管材时,才有一个独立的定径过程,而挤出薄膜、单丝等无需定型,仅通过冷却便可。
挤出板材与片材,有时还通过一对压辊压平,也有定型与冷却作用。
管材的定型方法可用定径套、定径环和定径板等,也有采用能通水冷却的特殊口模来定径的,不论采用哪种方法,都是使管坯内外形成压力差,使其紧贴在定径套上而冷却定型。
冷却一般采用空气冷却或水冷却,冷却速度对塑件性能有很大影响。
硬质塑件(如聚苯乙烯、低密使聚乙烯和碗聚氯乙烯等)不能冷却得过快,否则容易造成残余内应力,并影响塑件的外观质量;软质或结晶型塑料件则要求及时冷却,以免塑件变形。
(4)塑件的牵引、卷取和切割塑件自口模挤出后,一般都会因压力突然解除而发生离模膨胀现象,而冷却后又会发生收缩现象,从而使塑件的尺寸和形状发生改变。
此外,由于塑件被连续不断的挤出,自重量越来越大,如果不加以引导,会造成塑件停滞,便塑件不能顺利的挤出。
因此,在冷却的同时,要连续均匀的将塑件引出,这就是牵引。
牵引过程由挤出机辅机之一的牵引装置来完成。
牵引速度要与挤出速率相适应,一般是牵引速度略大于挤出速率,以便消除塑件尺寸的变化值,同时对塑件进行适当的拉伸可提高质量。
不同的塑件牵引速度不同。
通常薄膜和单丝的牵引速度可以快些,其原因是牵引速度大,塑件的厚度和直径减小,纵向抗断裂强度增高,扯断伸长率降低。
对于挤出硬质塑件的牵引速度则不能大,通常需将牵引速度规定在一定范围内,并且要十分均匀,否则就会影响其尺寸均匀性和力学性能。
通过牵引的塑件可根据使用要求在切割装置上裁剪(如棒、管、板、片等),或在卷取装置上绕制成卷(如薄膜、单丝、电线电缆等)。
此外,某些塑件,如薄膜等有时还需要进行后处理,以提高尺寸稳定性。
3、挤出成型所用设备挤出成型所用的设备为挤出机,其所得塑件均为只有恒定断面形状的连续型材,如管、棒、丝、板、薄膜、电线电缆的涂覆和涂层塑件等。
挤出成型还可用于塑料的着色、造粒和共混改性等。
2注射吹塑成形注射吹塑成形是用注射机在注射模中制成型坯,然后把热型坯移入中空吹塑模具中进行中空吹塑。
首先注射机在注射模中注入熔融塑料制成型坯;型芯与型坯一起移入吹塑模内,型芯为空心并且壁上带有孔;从芯棒的管道内通入压缩空气,使型坯吹涨并贴于模具的型腔壁上;保压、冷却定型后放出压缩空气,并且开模取出塑件。
经过注射吹塑成形的塑件壁厚均匀,无飞边,不需后加工,由干注射型坯有底,因此底部没有拼和缝,强度高,生产效率高,但是设备与模具的价格昂贵,多用于小型塑件的大批量生产。
模具设计要点:a) 模口模口在瓶颈板上.是吹管的人口,也是塑件的瓶口,吹塑后对瓶口尺寸进行校正和切除余料。
口部内径校正是由装在吹管外面的校正芯棒,通过模口的截断部分,同时进行校正和截断的。
b) 夹坯口夹坯口也称切口。
挤出吹塑过程中,模具在闭合的同时需将型口将余料切除,因此在模具相应部位要设置夹坯口。
切口部分的制造是关键部位,切口接合面的表面粗糙度值要尽可能地减小,热处理后要经过磨削和研磨加工,在大量生产中应镀硬铬抛光。
c) 余料槽型坯在刃口的切断作用下,会有多余的塑料被切除,它们将容纳在余料槽内。
余料槽通常设在切口的两侧,其大小应依型坯夹持后余料的宽度和厚度来确定,以模具能严密闭合为准。
d) 排气孔(槽)模具闭合后,型腔呈封闭状态,应考虑在型坯吹胀时,模具内原有空气的排出问题。
排气不良会使塑件表面出现斑纹、麻坑和成形不完全等缺陷。
为此,吹塑模还要考虑设置一定数量的排气孔(槽)。
一般开设在模具的分型面上和模具的“死角部位”(如在多面角部位或圆瓶的肩部)。
e) 冷却吹塑模具的温度一般控制在20-50度,冷却要求均匀。
f) 锁模力锁模力的大小应使两个半模闭合严密,应大于胀模力。
2、真空成形模具(1) 真空成形工艺分类1 凹模真空成形首先将塑料板材置于模具上方将其四周固定.并进行加热软化,然后在模具下方抽真空,抽出板材与模具之间空隙中的空气,使软化的板材紧密地贴台在模具,当塑件冷却后,冉从模具下方充入空气,取出塑件。
用凹模成形法成形的塑件外表面尺寸精度较高,一般用于成形深度不大的塑件。
如果塑件深度很大时,特别是小型塑件,其底部转角处会明显变薄。
多型腔的凹模真空成形比相同个数的凸模真空成形节省原料,因为凹模模腔间距可以较近,用同样面积的塑料板,可以加工出更多的塑件。
2凸模真空成形有些要求底部厚度不减薄的吸塑件,可以用凸模真空成形,被夹紧的塑料板在加热器下加热软化,当加热后的片材首先接触凸模时,即被冷却而失去减薄能力。
当材料继续向下移动,一直到完全与凸模接触;抽真空开始,边缘及四周都由减薄而成形。
凸模真空成形多用于有凸起形状的薄壁塑件,成形塑件的内表面尺寸精度较高。
3凹、凸模先后抽真空成形凹凸模先后抽真空成形首先把塑料板紧固在凹模上加热,软化后将加热器移开,然后通过凸模吹人压缩空气,而凹模抽真空使塑料板鼓起,最后凸模向下插入鼓起的塑料板中并且从中抽真空,同时凹模通人压缩空气,使塑料板贴附在凸模的外表面而成形。
该成形方法,由于将软化了的塑料板吹鼓,使板材延伸后再成形,故壁厚比较均匀,可用成形深型腔塑件。
4吹泡抽真空成形首先将片材加热,然后向密闭箱内送压缩空气。
热片材向外吹涨,再将凸模升起,与片材之间形成密闭状态;最后由凸模上的气孔抽真空,利用外面的大气压力使它成形。
第十章塑料注射模具制造与实例一、本章基本内容:本章内容包括了塑料注射模具制造特点;塑料注射模具零件常用加工方法和材料;塑料注射模具装配;塑料注射模具设计与制造实例。
二、学习目的与要求:通过本章的学习,应掌握塑料注射模具的常用加工方法。
三、本章重点、难点:塑料注射模具制造特点;塑料注射模具零件常用加工方法;塑料注射模具设计。
1、塑料注射模具制造过程(1) 制造过程的基本要求①要保证模具质量要保证模具质量是指在正常生产条件下,按工艺过程所加工的模具应能达到设计图样所规定的全部精度和表面质量要求,并能够批量生产出合格的产品。
模具的质量应该由制造工艺规程所采用的加工方法,加工设备及生产操作人员来保证。
②要保证模具制造周期模具制造周期是指在规定的日期内,将模具制造完毕。
模具制造周期的长短,反应了模具生产的技术水平和组织管理水平。
在模具制造时,应力求缩短模具制造周期,这就需要制定合理的加工工序,应量采用计算机辅助设计(CAD)和计算机辅助制造(CAM)。
③要保证模具使用寿命模具的使用寿命是指模具在使用过程中的耐用程度,一般以模具生产出的合格制品的数量作为衡量标准。
高的使用寿命反应了模具加工制造水平,是模具生产质量的重要指标。
④要保证模具成本低廉模具成本是指模具的制造费用。
由于模具是单件生产,机械化、自动化程度不高,所以模具成本较高。
为降低模具的制造成本,应根据制品批量大小,合理选择模具材料,制定合理的加工规程,并设法提高劳动生产率。
⑤要提高模具的加工工艺水平模具的制造工艺要根据现有条件,尽量采用新工艺、新技术、新材料,以提高模具的生产效率,降低成本,使模具生产有较高的技术经济效益和水平。
⑥要保证良好的劳动条件模具的制造工艺过程要保证操作工人有良好的劳动条件,防止粉尘、噪音、有害气体等污染源产生。
(2) 制造具体过程塑料模具的制造过程包括以下内容:①模具图样设计模具图样设计是模具生产中最关键的工作,模具图样是模具制造的依据。
模具图样设计包括以下内容:a) 了解所要生产的制品根据塑料制品图掌握制品的结构特点和制品的用途。
不同用途的制品有不同的形状、尺寸公差以及不同的表面质量要求,是否能够通过塑料注射模具生产出合格的产品是首先要考虑的问题。
其次掌握塑料制品所用塑料的模塑特性,考虑会直接影响模具设计的特性,如塑料的收缩率、塑料的流动特性以及注射成形时所需的温度条件。
b) 了解所要生产制品的批量制品生产的批量对模具的设计有很大的影响,根据制品的需求数量,可以确定模具的使用寿命,模具的型腔数目(或模具的套数)以及模具所需的自动化程度和模具的生产成本。
对于大量需求的制品应尽可能采用多型腔模具,热流道模具和适于全自动生产的模具结构;对于需求量较少的制品.在满足制品质量要求的前提下应尽量减少模具成本。
c) 了解生产塑料制品所用没备塑料注射模具要安装到塑料注射成形机上使用,因此注射机的模具安装尺寸、顶出位置、压射压力、合模力以及注射量都会影响到模具的尺寸和结构。
另外,注射成形机的自动化程度也限制了模具的自动化程度,例如带有机械手的注射机就可以自动取出注射成形制品和浇注系统凝料,方便地完成自动化生产过程。
②确定模具设计方案在清楚了解了生产的塑料制品之后,即可以开始模具方案设计,其过程包括:设计前应确定的因素设计前应确定的因素包括:所用塑料种类及成形收缩率;制品允许的公差范围和合适的脱模斜度;注射成形机参数;模具所采用的模腔数以及模具的生产成本等。
确定模具的基本结构根据已知的因素确定所设计模具的外形尺寸;选择合理的制品分型面;确定模具所应采用的浇注系统类型;确定塑料制品由模具中的推出方式以及模腔的基本组成。
