工程光学-光的衍射习题课

工程光学光的衍射习题解答1、氦氖激光器发出的波长的单色光垂直入射到半径为1cm的圆孔，在光轴（它通过孔中心并垂直孔平面）附近离孔z处观察衍射，试求出夫琅和费衍射区的大致范围？解：2、钠灯发出波长为589nm的平行光垂直照射在宽度为0.01mm的单逢上，以焦距为600mm的会聚透镜将衍射光聚焦于焦面上进行观察，求（1）衍射图样中央亮纹的半角宽度；（2）第一亮纹和第二亮纹到中央亮纹的距离；（3）相邻暗纹之间的距离？解：3、在夫琅和费单缝衍射实验中，以波长为600nm的单色光垂直入射，若缝宽为1mm，则第1极小和第2极小的角位置分别出现在哪里？4、分析如图所示夫琅和费衍射装置如有以下变动时，衍射图样会发生怎样的变化？1）增大透镜L2的焦距；2）减小透镜L2的口径；3）衍射屏作垂直于光轴的移动（不超出入射光束照明范围）。

答：1）增大透镜L2的焦距，将使接收屏上衍射图样的间隔增大。

因有公式，此时衍射角不变，条纹间隔增大；2）增大透镜L2的口径，不会改变衍射图样的分布，但进入系统的光束宽度增加，可使光强增加；3）衍射屏垂直于系统光轴方向移动时，衍射图样不会改变，因为衍射屏移动前后光的入射角不变，缝宽不变，由衍射公式知其接收屏上的光强分布不变；5、在双缝夫琅和费实验中，所用的光波波长，透镜焦距,观察到两相临亮条纹间的距离，并且第4级亮纹缺级。

试求：（1）双缝的逢距和逢宽；（2）第1，2，3级亮纹的相对强度。

解：(1) （1）双缝的缝距和逢宽；又将代入得（2）（2）第1，2，3级亮纹的相对强度。

当m=1时当m=2时当m=3时代入单缝衍射公式当m=1时当m=2时当m=3时6、一块光栅的宽度为10cm ,每毫米内有500条逢，光栅后面放置的透镜焦距为500nm。

问：（1）它产生的波长的单色光的1级和2级谱线的半宽度是多少？（2）若入射光线是波长为632.8nm 和波长与之相差0.5nm的两种单色光，它们的1级和2级谱线之间的距离是多少？解：由光栅方程知，，这里的，确定了谱线的位置（1）（1）它产生的波长的单色光的1级和2级谱线的半宽度是多少？（此公式即为半角公式）（2）若入射光线是波长为632.8nm和波长与之相差0.5nm的两种单色光，它们的1级和2级谱线之间的距离是多少？由公式（此公式为线色散公式）可得。

工程光学练习答案(带样题).doc

工程光学练习答案(带样题)期末，东北石油大学审查了09级工程光学的测量和控制材料。

第一章练习1，假设真空中的光速为3米/秒，则计算水中(n=1.333)、皇冠玻璃(n=1.51)、燧石玻璃(n=1.65)、加拿大树胶(n=1.526)、钻石(n=2.417)和其他介质中的光速。

解决方案:当灯在水中时，n=1.333，v=2.25m米/秒，当灯在皇冠玻璃中时，n=1.51，v=1.99m米/秒，当灯在燧石玻璃中时，n=1.65，v=1.82m米/秒，当灯在加拿大树胶中时，n=1.526，v=1.97m米/秒，当灯在钻石中时，n=2.417，v=1.24米/秒。

2.一个物体穿过针孔照相机，在屏幕上形成一个60毫米大小的图像。

如果屏幕被拉开50毫米，图像的尺寸变成70毫米，计算出从屏幕到针孔的初始距离。

解决方案:在同一个均匀的介质空间中，光直线传播。

如果选择通过节点的光，方向不会改变，从屏幕到针孔的初始距离为x，则可以根据三角形的相似性得到:因此，x=300mm毫米意味着从屏幕到针孔的初始距离是300毫米。

3、一块厚度为200毫米的平行平板玻璃(n=1.5)，下面放一块直径为1毫米的金属板。

如果玻璃板上覆盖有圆形纸片，则要求玻璃板上方的任何方向都不能看到纸片。

这张纸的最小直径是多少？解决方案:如果纸片的最小半径是x，那么根据全反射原理，当光束从玻璃发射到空气中的入射角大于或等于全反射临界角时，就会发生全反射，正是由于这个原因，在玻璃板上方看不到金属片。

全反射的临界角由下式确定:(1)其中N2=1，n1=1.5，根据几何关系，利用平板的厚度和纸张与金属片的半径计算全反射临界角的方法如下:(2)纸张的最小直径x=179.385mm毫米可以通过组合等式(1)和(2)来获得，因此纸张的最小直径为358.77毫米4.光纤芯的折射率是n1.包层的折射率为n2，光纤所在介质的折射率为n0。

计算光纤的数值孔径(即n0sinI1，其中I1是光在光纤中以全反射模式传播时，光在入射端面的最大入射角)。

工程光学习题答案

工程光学习题答案第一章习题及答案1、已知真空中的光速c＝3*108m/s，求光在水（n=1.333）、冕牌玻璃（n=1.51）、火石玻璃（n=1.65）、加拿大树胶（n=1.526）、金刚石（n=2.417）等介质中的光速。

解：则当光在水中， n=1.333 时，v=2.25*108m/s,当光在冕牌玻璃中，n=1.51 时，v=1.99*108m/s,当光在火石玻璃中，n＝1.65 时，v=1.82*108m/s，当光在加拿大树胶中，n=1.526 时，v=1.97*108m/s，当光在金刚石中，n=2.417 时，v=1.24*108m/s。

2、一物体经针孔相机在屏上成一60mm 大小的像，若将屏拉远50mm，则像的大小变为70mm,求屏到针孔的初始距离。

解：在同种均匀介质空间中光线直线传播，如果选定经过节点的光线则方向不变，令屏到针孔的初始距离为x，则可以根据三角形相似得出:所以x=300mm 即屏到针孔的初始距离为300mm。

3、一厚度为200mm 的平行平板玻璃（设n=1.5），下面放一直径为1mm 的金属片。

若在玻璃板上盖一圆形纸片，要求在玻璃板上方任何方向上都看不到该金属片，问纸片最小直径应为多少？解：令纸片最小半径为x,则根据全反射原理，光束由玻璃射向空气中时满足入射角度大于或等于全反射临界角时均会发生全反射，而这里正是由于这个原因导致在玻璃板上方看不到金属片。

而全反射临界角求取方法为：(1)其中n2=1, n1=1.5,同时根据几何关系，利用平板厚度和纸片以及金属片的半径得到全反射临界角的计算方法为：(2)联立（1）式和（2）式可以求出纸片最小直径x=179.385mm，所以纸片最小直径为358.77mm。

4、光纤芯的折射率为n1、包层的折射率为n2,光纤所在介质的折射率为n0，求光纤的数值孔径（即n0sinI1,其中I1 为光在光纤内能以全反射方式传播时在入射端面的最大入射角）。

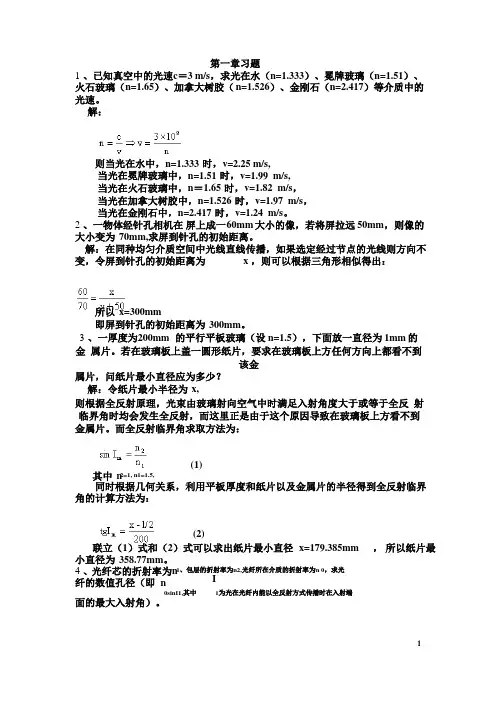

工程光学课后答案完整版_机械工业出版社_第二版_郁道银

第一章习题1 、已知真空中的光速c ＝3 m/s ，求光在水（n=1.333）、冕牌玻璃（n=1.51）、火石玻璃（n=1.65）、加拿大树胶（ n=1.526）、金刚石（n=2.417）等介质中的光速。

解：则当光在水中，n=1.333 时，v=2.25 m/s, 当光在冕牌玻璃中，n=1.51 时，v=1.99 m/s, 当光在火石玻璃中，n ＝1.65 时，v=1.82 m/s ，当光在加拿大树胶中，n=1.526 时，v=1.97 m/s ，当光在金刚石中，n=2.417 时，v=1.24 m/s 。

2 、一物体经针孔相机在屏上成一 60mm 大小的像，若将屏拉远 50mm ，则像的大小变为 70mm,求屏到针孔的初始距离。

解：在同种均匀介质空间中光线直线传播，如果选定经过节点的光线则方向不变，令屏到针孔的初始距离为 x ，则可以根据三角形相似得出：所以 x=300mm即屏到针孔的初始距离为 300mm 。

3 、一厚度为200mm 的平行平板玻璃（设 n=1.5），下面放一直径为 1mm 的金属片。

若在玻璃板上盖一圆形纸片，要求在玻璃板上方任何方向上都看不到该金属片，问纸片最小直径应为多少？解：令纸片最小半径为 x,则根据全反射原理，光束由玻璃射向空气中时满足入射角度大于或等于全反射临界角时均会发生全反射，而这里正是由于这个原因导致在玻璃板上方看不到金属片。

而全反射临界角求取方法为：(1)其中 n2=1, n1=1.5, 同时根据几何关系，利用平板厚度和纸片以及金属片的半径得到全反射临界角的计算方法为：(2)联立（1）式和（2）式可以求出纸片最小直径 x=179.385mm ，所以纸片最小直径为 358.77mm 。

4 、光纤芯的折射率为n纤的数值孔径（即 n1、包层的折射率为n2,光纤所在介质的折射率为n 0，求光 I 0sinI1,其中1为光在光纤内能以全反射方式传播时在入射端面的最大入射角）。

工程光学课后答案完整版_机械工业出版社_第二版_郁道银

第一章习题1 、已知真空中的光速c ＝3 m/s ，求光在水（n=1.333）、冕牌玻璃（n=1.51）、火石玻璃（n=1.65）、加拿大树胶（ n=1.526）、金刚石（n=2.417）等介质中的光速。

解：则当光在水中，n=1.333 时，v=2.25 m/s, 当光在冕牌玻璃中，n=1.51 时，v=1.99 m/s, 当光在火石玻璃中，n ＝1.65 时，v=1.82 m/s ，当光在加拿大树胶中，n=1.526 时，v=1.97 m/s ，当光在金刚石中，n=2.417 时，v=1.24 m/s 。

2 、一物体经针孔相机在屏上成一 60mm 大小的像，若将屏拉远 50mm ，则像的大小变为 70mm,求屏到针孔的初始距离。

解：在同种均匀介质空间中光线直线传播，如果选定经过节点的光线则方向不变，令屏到针孔的初始距离为 x ，则可以根据三角形相似得出：所以 x=300mm即屏到针孔的初始距离为 300mm 。

3 、一厚度为200mm 的平行平板玻璃（设 n=1.5），下面放一直径为 1mm 的金属片。

若在玻璃板上盖一圆形纸片，要求在玻璃板上方任何方向上都看不到该金属片，问纸片最小直径应为多少？解：令纸片最小半径为 x,则根据全反射原理，光束由玻璃射向空气中时满足入射角度大于或等于全反射临界角时均会发生全反射，而这里正是由于这个原因导致在玻璃板上方看不到金属片。

而全反射临界角求取方法为：(1)其中 n2=1, n1=1.5, 同时根据几何关系，利用平板厚度和纸片以及金属片的半径得到全反射临界角的计算方法为：(2)联立（1）式和（2）式可以求出纸片最小直径 x=179.385mm ，所以纸片最小直径为 358.77mm 。

4 、光纤芯的折射率为n纤的数值孔径（即 n1、包层的折射率为n2,光纤所在介质的折射率为n 0，求光 I 0sinI1,其中1为光在光纤内能以全反射方式传播时在入射端面的最大入射角）。

工程光学习题课

习题1：一个双薄透镜L 1、L 2构成的光学系统，L 1透镜的焦距为801='f mm ，通光口径401=D mm ，L 2透镜的焦距302='f mm ，通光口径402=D mm ，L 2在L 1的后面50mm 位置处，现有一束平行于光轴的光射入：（1）试判断系统的孔径光阑；（2）求系统出瞳的大小和位置。

1L 2L解：（1）试判断系统的孔径光阑将L 1的边框经过前面的光学系统成像到系统的物空间，由于前面没有成像元件，故L 1边框的像就是自身，即401='D mm 。

将L 2的边框经过前面的光学系统L 1成像到系统的物空间，设像为1l '，则由高斯公式有：3.133801501111111111='⇒-=-'⇒'=-'l l f l l mm 即1l '位于L 1右侧约133.3mm 处。

1072503.133202111111='='⇒='⇒'='=D y y l l y y βmm 即1l '的大小为107mm 。

由于401='D mm 小于1072='D mm ，故L 1自身对入射光束起到最大的限制作用，为系统入瞳，透镜L 1的边框即为系统的孔径光阑。

（2）求系统出瞳的大小和位置根据高斯公式及出瞳的定义有：75301501111122222='⇒=--'⇒'=-'l l f l l mm602507520222222='='⇒-='⇒'='=出D y y l l y y βmm 即系统的出瞳位于L 2右侧75mm 处，口径为60mm 。

习题2：已知两点光源S 1，S 2相距5.1=r m ，光源的发光强度分别为35I 1=cd ，95I 2=cd ，现将一白色的光屏置于S 1，S 2之间，且光屏的法线方向与S 1，S 2连线的夹角为i 。

工程光学基础教程习题答案完整

第一章几何光学基本定律1. 已知真空中的光速c ＝3810⨯m/s ，求光在水（n=1.333）、冕牌玻璃（n=1.51）、火石玻璃（n=1.65）、加拿大树胶（n=1.526）、金刚石（n=2.417）等介质中的光速。

解：则当光在水中，n=1.333时，v=2.25 m/s, 当光在冕牌玻璃中，n=1.51时，v=1.99 m/s, 当光在火石玻璃中，n ＝1.65时，v=1.82 m/s ，当光在加拿大树胶中，n=1.526时，v=1.97 m/s ，当光在金刚石中，n=2.417时，v=1.24 m/s 。

2. 一物体经针孔相机在屏上成一60mm 大小的像，若将屏拉远50mm ，则像的大小变为70mm,求屏到针孔的初始距离。

解：在同种均匀介质空间中光线直线传播，如果选定经过节点的光线则方向不变，令屏到针孔的初始距离为x ，则可以根据三角形相似得出：,所以x=300mm即屏到针孔的初始距离为300mm 。

3. 一厚度为200mm 的平行平板玻璃（设n =1.5），下面放一直径为1mm 的金属片。

若在玻璃板上盖一圆形的纸片，要求在玻璃板上方任何方向上都看不到该金属片，问纸片的最小直径应为多少？2211sin sin I n I n =66666.01sin 22==n I745356.066666.01cos 22=-=I88.178745356.066666.0*200*2002===tgI xmm x L 77.35812=+=4.光纤芯的折射率为1n ，包层的折射率为2n ，光纤所在介质的折射率为0n ，求光纤的数值孔径（即10sin I n ，其中1I 为光在光纤内能以全反射方式传播时在入射端面的最大入射角）。

解：位于光纤入射端面，满足由空气入射到光纤芯中，应用折射定律则有： n 0sinI 1=n 2sinI 2 (1)而当光束由光纤芯入射到包层的时候满足全反射，使得光束可以在光纤内传播，则有：(2)由（1）式和（2）式联立得到n 0 .5. 一束平行细光束入射到一半径r=30mm 、折射率n=1.5的玻璃球上，求其会聚点的位置。

《工程光学》课程习题及答案

第一章习题1、已知真空中的光速c＝3×108 m/s，求光在水（n=1.333）、冕牌玻璃（n=1.51）、火石玻璃（n=1.65）、加拿大树胶（n=1.526）、金刚石（n=2.417）等介质中的光速。

解：则当光在水中，n=1.333时，v=2.25 m/s,当光在冕牌玻璃中，n=1.51时，v=1.99 m/s,当光在火石玻璃中，n＝1.65时，v=1.82 m/s，当光在加拿大树胶中，n=1.526时，v=1.97 m/s，当光在金刚石中，n=2.417时，v=1.24 m/s。

2、一物体经针孔相机在屏上成一60mm大小的像，若将屏拉远50mm，则像的大小变为70mm,求屏到针孔的初始距离。

解：在同种均匀介质空间中光线直线传播，如果选定经过节点的光线则方向不变，令屏到针孔的初始距离为x，则可以根据三角形相似得出：,所以x=300mm即屏到针孔的初始距离为300mm。

4、光纤芯的折射率为n1、包层的折射率为n2,光纤所在介质的折射率为n0，求光纤的数值孔径（即n0sinI1,其中I1为光在光纤内能以全反射方式传播时在入射端面的最大入射角）。

解：位于光纤入射端面，满足由空气入射到光纤芯中，应用折射定律则有：n0sinI1=n2sinI2 (1)而当光束由光纤芯入射到包层的时候满足全反射，使得光束可以在光纤内传播，则有：(2)由（1）式和（2）式联立得到n0 sinI1.5、一束平行细光束入射到一半径r=30mm、折射率n=1.5的玻璃球上，求其会聚点的位置。

如果在凸面镀反射膜，其会聚点应在何处？如果在凹面镀反射膜，则反射光束在玻璃中的会聚点又在何处？反射光束经前表面折射后，会聚点又在何处？说明各会聚点的虚实。

解：该题可以应用单个折射面的高斯公式来解决，设凸面为第一面，凹面为第二面。

（1）首先考虑光束射入玻璃球第一面时的状态，使用高斯公式：会聚点位于第二面后15mm处。

（2）将第一面镀膜，就相当于凸面镜像位于第一面的右侧，只是延长线的交点，因此是虚像。
