最新地块桥架安装交底记录003
桥架安装技术交底记录
桥架安装技术交底记录会议主题：桥架安装技术交底会议时间：2024年5月10日会议地点：公司会议室会议内容：1.会议开始会议主持人向与会人员介绍会议目的和议程。
并强调本次会议的重要性，希望大家能够认真参与并互相交流意见和经验。
2.桥架基本知识介绍会议主持人对桥架的基本知识进行了简要介绍，包括桥架的定义、分类、材料和常见用途等。
3.桥架安装前准备工作3.1建筑结构检查会议主持人强调在安装桥架之前，必须对建筑结构进行全面检查，确保能够承受桥架的重量和跨度。
3.2材料准备针对本次安装需要使用的材料，会议主持人逐一介绍了每种材料的特点及其在安装过程中的使用方式，并提醒大家在使用前进行检查，确保材料的质量和完整性。
3.3安装工具准备会议主持人提到了安装桥架所需要使用的各种工具，如梯子、螺丝刀、扳手等，强调了正确使用工具的重要性，并建议大家在使用工具前进行检查和维护。
4.桥架安装步骤4.1桥架悬挂装置的安装会议主持人详细介绍了桥架悬挂装置的安装步骤，包括确定悬挂点、安装悬挂装置等。
并提醒大家在安装过程中注意安全，避免发生意外。
4.2桥架段之间的连接会议主持人解释了桥架段之间的连接方式，并指导大家如何正确连接和固定桥架段，确保其稳定性和牢固性。
4.3安装支架和固定装置会议主持人详细介绍了安装桥架支架和固定装置的步骤和方法，并强调了支架和固定装置的重要性，必须按照要求进行安装，以确保桥架的稳定性。
4.4桥架的垂直和水平调整会议主持人指导大家如何进行桥架的垂直和水平调整，以确保桥架的安装位置和水平度符合要求。
5.安全注意事项会议主持人强调了在桥架安装过程中需要注意的安全事项，包括佩戴安全帽、使用防护设备、避免高处坠落等，并建议大家遵守相关安全规范和操作规程。
6.问题答疑和总结会议主持人开放了问题答疑环节，与会人员针对桥架安装过程中遇到的问题进行了讨论和交流，并得到了解决方案。
最后，会议主持人总结了本次交底内容和要点，并希望与会人员能够将所学知识应用到实际工作中。
桥架安装技术交底
4、施工现场要做到工完、料净、场地清，做到不污染、不损坏、不丢失。梯子、平台、脚手架下班时要摆放在不影响他人施工和行走的地方。
5、现场不用的材料以及下班时所剩余的材料放入相应的材料区，废料放入废料区。
接受交底人签名：
（5）当直线段钢制桥架超过30m及桥架跨越建筑伸缩缝时应设置伸缩缝，其连接宜采用伸缩连接板。桥架转弯处的转弯半径不应小于桥架上的电缆最小允许弯曲半径的最大值。
（6）钢制桥架水平安装时，应用角钢焊接限位，垂直安装时应用螺栓固定在支架上。
（7）桥架之间，盖与盖之间的连接处应对合严密。
（8）桥架在穿越墙及楼板时，应采取防火隔离措施。
1、进入施工现场必须佩戴好安全帽，扣好安全带；
2、施工现场内严禁抽烟；需要用火时，必须经安全员批准，并签发动火证。
3、各种电动机设备必须安全接地和防护装置方能开动使用。
4、高处作业衣着要灵便，并佩戴好安全带。
5、高处作业材料要堆放平稳，工具应随手装入工具袋内，上下传递物件禁止抛掷。
6、高处作业人员要定期体检，经医生诊断，凡患高血压、心脏病、贫血病、癫痫病以及其他不适应高处作业的，不得从事高处作业。
施工技术交底记录
:
单位工程名称
交底日期
年月日
交底文件名称
桥架安装分项
交底人
交底部位
主楼地下及地上部分
接受交底人
交底提要：桥架安装技术交底
一、施工准备
1、审阅设计图纸，现场勘查电气设备的安装位置和桥架安装的路由；桥架走向途径；建筑结构类型；预留孔洞的位置、尺寸，并对工程系统的设计参数系统划分和组成，施工质量做到心中有数。
8、接地（接零）：桥架保护接地线敷设正确，连接紧密牢固，接地线截面选用正确，走向合理。
桥架安装施工技术交底
桥架安装施工技术交底1、为确保本工程施工质量达到优良标准,施工班组在施工前必须树立"质量第一”思想，重视施工质量,认真熟悉图纸，了解施工规范,精心施工,增强“创建品牌工程,让顾客满意”的质量目标意识。
2、施工前班组必须先熟悉设计图纸及施工员画的桥架敷设透视详图上的桥架走向及所选用配件、支架的规格、型号,并仔细核对送至现场的实物材料,是否有误,确定后方能施工。
3、根据施工图确定的桥架敷设位置,先在墙面上弹出垂直桥架的敷设直线,再弹出水平桥架的敷设横线。
4、弹线完成后,进入支架安装工序。
根据规范规定：每节桥架的固定点不应少于两个及在转角、分支处和端部均应有固定点的要求,合理均匀分配桥架支架（固定点）的设置位置。
5、在安装桥架各类支架（固定点）的施工中,必须牢记：多孔砖墙上严禁使用膨胀螺栓固定铁件。
6、桥架敷设应平整、无扭曲变形,内壁应光滑、无毛刺。
7、桥架连接处的接口应平直、严密,盖板应齐全、平整、无翘角。
8、固定及连接桥架的螺栓应紧固；桥架连接片及螺栓的螺母应设在桥架的外侧。
9、桥架的出线口应位置正确、光滑、无毛刺。
10、桥架的敷设应平直整齐,水平或垂直允许偏差为长度的2%。
,且全长允许偏差为20mm；安装后的桥架盖板应便于开启。
11、金属桥架敷设安装后,必须牢固地连接成为一整体,并与接地主干线可靠连接。
镀锌桥架可不做跨接接地线,但防松装置应设在明显部位,且在每个连接部位的两端不少于两处。
12、桥架敷设完毕后,班组必须进行自检,填写班组自检单,并报施工员进行复核。
接受交底人签字:交底人签字:年月日年月日。
桥架安装安全交底4篇
桥架安装安全交底4篇【第1篇】电缆桥架安装安全交底1.进入作业地点时，先检查、谙习作业环境。
若发觉不安全因素、隐患，必需适时向有关部门汇报，并立刻处理整改，确认安全无误后再进行施工作业。
对施工过程中发觉危及人身安全的隐患，应立刻停止作业，适时要求有关部门处理解决。
现场全部安全防护设施和安全标志等，严禁私自移动和拆除，如需短时间移动和拆除的须报经有关负责人审批后，在确保作业人员及其他人员安全的前提下才能拆移，并在工作完毕（包括中途休息）后立刻复原；2.努力学习专业安全技术学问，敬岗爱业，养成良好的职业道德风尚，树立为生产一线服务的思想，确保安全用电；3.严格执行安全用电有关规定和规范标准，服从安全管理，做到本身不违章作业，拒绝违章指挥，和适时制止他人违章作业；4.禁止带电操作，需要拉闸操作和维护和修理时，须经项目部有关部门审批，作业时执行安全用电的组织措施和技术措施，不得自行拆改用电设备设施和线路，严格按规范标准和施工组织设计，交底要求执行；5.每天对现场用电设备、设施、线路进行两次例行巡察检查，发觉问题适时停电检修并监护，同时报有关领导组织处理，全部设备、设施、线路要防护到位。
设备设施要保持乾净有效。
6.作业人员必需是经过专业安全技术学问培训和考试合格，取得特种工种作业操作证的电工、焊工并持证上岗（在有效期内）；7.作业人员必需经过入场安全教育培训，考核合格后才能上岗作业；8.电工作业时必需一人操作，一人监护，作业人员必需穿绝缘鞋，停电验电后挂停电检修标识牌再作业；9.进入施工现场必需戴好合格的安全帽，系紧下颚带，锁好带扣，高处作业必需系好合格的安全带，系挂坚固，高挂低用；10.进入施工现场禁止吸烟，禁止酒后作业，禁止追赶打闹，禁止窜岗，禁止操作与本身无关的机械临电设备，严格遵守各项安全操作规程和劳动纪律；11.施工现场注意各种不安全信号标志。
12. 电焊机应设在防砸、防雨、防潮的地点。
每台电焊机必需备有电焊机专用漏电保护开关,二次线双线到位，一（二）次线压接坚固并配备合格有效的灭火器。

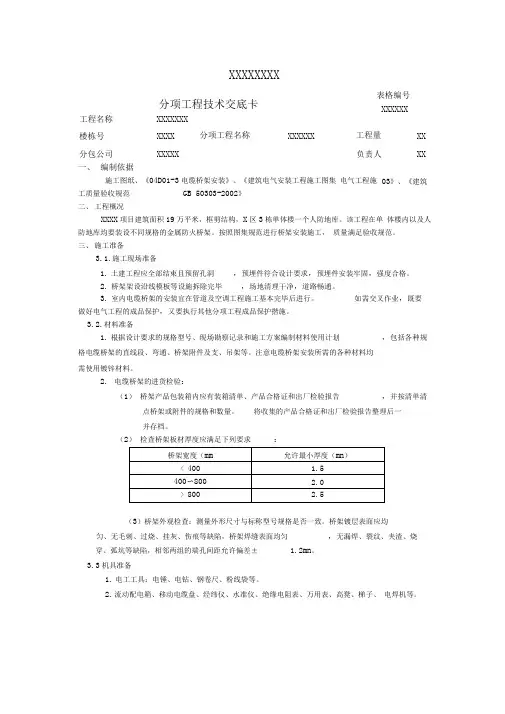

最新桥架安装技术交底
XXXXXXXX分项工程技术交底卡工程名称XXXXXXX一、 编制依据施工图纸、《04D01-3电缆桥架安装》、《建筑电气安装工程施工图集 电气工程施工质量验收规范 GB 50303-2002》二、 工程概况XXXX 项目建筑面积19万平米，框剪结构，X 区3栋单体楼一个人防地库。
该工程在单 体楼内以及人防地库均要装设不同规格的金属防火桥架。
按照图集规范进行桥架安装施工， 质量满足验收规范。
三、 施工准备3.1.施工现场准备1. 土建工程应全部结束且预留孔洞 ，预埋件符合设计要求，预埋件安装牢固，强度合格。
2. 桥架架设沿线模板等设施拆除完毕，场地清理干净，道路畅通。
3. 室内电缆桥架的安装宜在管道及空调工程施工基本完毕后进行。
如需交叉作业，既要做好电气工程的成品保护，又要执行其他分项工程成品保护揩施。
3.2.材料准备1. 根据设计要求的规格型号、现场勘察记录和施工方案编制材料使用计划，包括各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架等。
注意电缆桥架安装所需的各种材料均 需使用镀锌材料。
2. 电缆桥架的进货检验：（1） 桥架产品包装箱内应有装箱清单、产品合格证和出厂检验报告，并按清单清点桥架或附件的规格和数量。
将收集的产品合格证和出厂检验报告整理后一并存档。
（2） 检查桥架板材厚度应满足下列要求：（3）桥架外观检查：测量外形尺寸与标称型号规格是否一致。
桥架镀层表面应均匀、无毛刺、过烧、挂灰、伤痕等缺陷，桥架焊缝表面均匀 ，无漏焊、裂纹、夹渣、烧穿、弧坑等缺陷，相邻两组的端孔间距允许偏差±1.2mn 。
3.3机具准备1. 电工工具：电锤、电钻、钢卷尺、粉线袋等。
2. 流动配电箱、移动电缆盘、经纬仪、水准仪、绝缘电阻表、万用表、高凳、梯子、 电焊机等。
楼栋号 XXXX 分项工程名称XXXXXX工程量 XX 分包公司 XXXXX负责人XX表格编号XXXXXX03》、《建筑3.4人员配备桥架安装要求高，施工现场配备技术熟练的电工持证上岗，安装桥架，所有安装人员服 从项目部的统一管理。

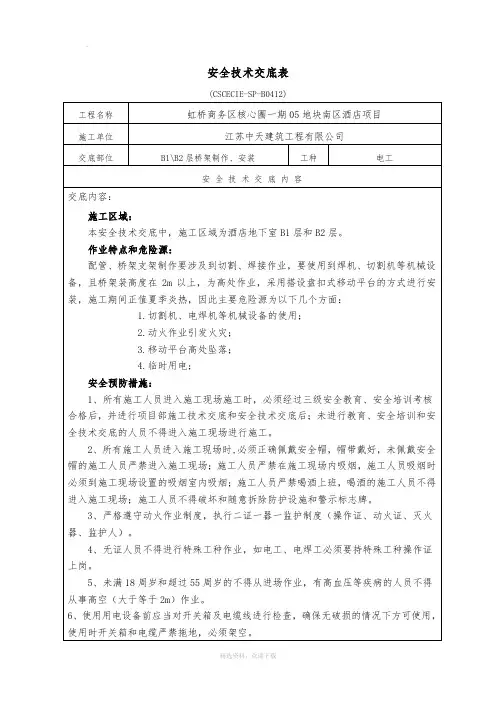

桥架安装安全技术交底
安全技术交底表(CSCECIE-SP-B0412)工程名称虹桥商务区核心圈一期05地块南区酒店项目施工单位江苏中天建筑工程有限公司交底部位B1\B2层桥架制作、安装工种电工安全技术交底内容交底内容：施工区域：本安全技术交底中，施工区域为酒店地下室B1层和B2层。
作业特点和危险源：配管、桥架支架制作要涉及到切割、焊接作业，要使用到焊机、切割机等机械设备，且桥架装高度在2m以上，为高处作业，采用搭设盘扣式移动平台的方式进行安装，施工期间正值夏季炎热，因此主要危险源为以下几个方面：1.切割机、电焊机等机械设备的使用；2.动火作业引发火灾；3.移动平台高处坠落；4.临时用电；安全预防措施：1、所有施工人员进入施工现场施工时，必须经过三级安全教育、安全培训考核合格后，并进行项目部施工技术交底和安全技术交底后；未进行教育、安全培训和安全技术交底的人员不得进入施工现场进行施工。
2、所有施工人员进入施工现场时,必须正确佩戴安全帽，帽带戴好，未佩戴安全帽的施工人员严禁进入施工现场；施工人员严禁在施工现场内吸烟，施工人员吸烟时必须到施工现场设置的吸烟室内吸烟；施工人员严禁喝酒上班，喝酒的施工人员不得进入施工现场；施工人员不得破坏和随意拆除防护设施和警示标志牌。
3、严格遵守动火作业制度，执行二证一器一监护制度（操作证、动火证、灭火器、监护人）。
4、无证人员不得进行特殊工种作业，如电工、电焊工必须要持特殊工种操作证上岗。
5、未满18周岁和超过55周岁的不得从进场作业，有高血压等疾病的人员不得从事高空（大于等于2m）作业。
6、使用用电设备前应当对开关箱及电缆线进行检查，确保无破损的情况下方可使用，使用时开关箱和电缆严禁拖地，必须架空。
7、现场所用的机械设备必须经过项目部机械设备管理员验收合格后并粘贴当月机械设备合格证后方可使用（每月都要检查）。
8、进入暑期施工，一些工人师傅习惯穿着清凉，但是施工现场禁止穿凉鞋拖鞋、赤膊和穿短裤，需穿劳保鞋和长袖长裤，以保护身体不被刮伤、扎伤或烫伤。
桥架安装技术交底记录
桥架安装技术交底记录Bridge n Technical Disclosure RecordProject Name:Sub-project Name: Bridge nDisclosure Contents: n n。
n process。
finished product n and safety disclosure for bridge nn Project: ElectricalI。
Material Requirements1.1 Metal bridge and its accessories: should use galvanized products that meet the design requirements in terms of model and ns。
The inside and outside of the wire trough should be smooth and flat。
without burrs。
twists。
warping or other ns.1.2 Metal n bolts: should be selected according to the allowable n and shear forces.1.3 Galvanized materials: when using metal materials such as steel plates。
round steel。
flat steel。
angle steel。
bolts。
nuts。
hangers。
washers。
and spring pads to make electrical TT parts。
they should all be galvanized.1.4 Auxiliary materials: drill bits。
welding rods。
oxygen。
acetylene。
桥架安装技术交底
一、概况文安文化中心项目位于河北省廊坊市文安县西部新区，世纪大道以北，和平路以西，东临森林公园。
建设用地面积40056m2,总建筑面积约46000m2,其中地上部分30344m2,地下15656m2。
主要包含多功能剧场、电影院、青少年宫、图书馆、文博馆、商业服务等功能。
二、施工准备2.1作业条件2.1.1配合土建的结构施工或土建按图预留的预埋铁件，支架、吊架、吊杆托架、洞孔、保护管等，已按图纸施工完成。
混凝土强度满足设计要求。
2.1.2桥架安装沿线主体工程已全部结束，模版等设施拆除完毕，场地清理干净，道路畅通。
2.1.3室内的电缆桥架的安装宜在管道及空调工程基本施工完成后进行。
2.2主要材料2.2.1电缆桥架规格及型号必须符合设计要求，附件齐全。
2.2.2桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形情况。
2.3主要机具2. 3.1机具：电钻、电锤、开孔机机、经纬仪、水平仪、电焊机、气焊工具等。
3. 3.2工具：活扳手、手钳、手锤等。
4. 3.3其它：钢直尺、水平尺、角尺、小线、合梯、铅笔、粉线袋等。
三、施工工艺5.1施工工艺流程施工放线一安装膨张螺栓f支、吊、托架安装一桥架安装一保护接地安装3.2施工要点3.2.1弹线定位：根据设计图确定始端到终端位置，沿图纸标定走向，找好水平、垂直、弯通，用粉线袋沿桥架走向在墙壁、顶棚、地面、梁、板、柱等处弹线或画线，并均匀档距画出支、吊、托架位置。
3.2.2预留孔洞：根据设计图标注的轴线部位，将预制加工好的木质或铁制框架，固定在标出的位置上，并进行调直找正，待现浇混凝土凝固模板撤除后，撤下框架，并抹平孔洞口（收好孔洞口）。
3.2.3支、吊架安装3.2.3.1支吊架所用钢材应平直，无显著扭曲。
下料后长短偏差在3mm范围内，切口处应无卷边、毛刺。
3.2.3.2钢支架与吊架应焊接牢固，无显著变形，焊接前厚度超过4mm的支架、铁件应打坡口，焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边、气孔、凹陷、漏焊等缺陷。
桥架安装安全技术交底记录模板
一、工程基本信息1. 工程名称：____________________2. 建设单位：____________________3. 监理单位：____________________4. 施工单位：____________________5. 交底部位：____________________6. 交底日期：____________________7. 交底人：____________________8. 接收人：____________________二、安全技术交底内容1. 施工人员安全教育（1）施工人员必须接受安全生产教育和培训，了解桥架安装工程的安全操作规程和注意事项。
（2）施工人员要严格遵守劳动纪律，服从现场指挥，不得违章作业。
2. 施工现场安全措施（1）施工现场应设置明显的安全警示标志，提醒施工人员注意安全。
（2）施工人员进入现场必须佩戴安全帽，高空作业必须系好安全带。
（3）施工过程中，桥架下方不得有人停留，确保施工安全。
3. 桥架安装技术要求（1）桥架安装应按照设计图纸和施工规范进行，确保桥架安装牢固、横平竖直。
（2）支架、托臂应安装牢固，横档在同一水平面上，偏差不应大于5mm。
（3）桥架全长应有良好接地，接地线最小允许截面积不小于4mm²。
4. 电缆敷设技术要求（1）电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。
（2）电缆敷设前应进行绝缘电阻测试和耐压实验，确保电缆绝缘性能良好。
（3）电缆敷设排列整齐，水平敷设的电缆，首尾两端、转弯两侧及每隔5至10m处设固定点。
5. 施工工具与设备安全（1）施工过程中，使用的电气设备、电动工具必须具备可靠的保护接地（接零）措施。
（2）使用人字梯、单梯等高空作业工具时，必须确保其坚固、稳定，并采取必要的安全措施。
（3）打眼、切割等作业时，施工人员必须佩戴防护眼镜，工作地点下方不得站人。
6. 应急措施（1）施工现场应配备必要的应急救援器材，如急救箱、灭火器等。
桥架安装技术交底记录
技巧负责人
交底人
接收人
桥 架 安 装
年 月 日
工程名称
新建区国税局过渡办公用房及新建区地税局办事办公用房装修工程
分部工程
电气
分项工程名称：桥架装配
上的线槽盖板可不加呵护地线.
7)桥架线槽经由建筑物的变形缝(伸缩缝.沉降缝)时,线槽本身应断开,槽内用内衔接板搭接,不准固定.呵护地线和槽内导线均应留有抵偿余量.
1)桥架线槽直线段组装时,应先做干线,再做分支线,将吊装器与线槽用蝶形夹卡固定在一路,按此办法,将线槽逐段组装成型.
2)线槽与线槽可采取内衔接头或外衔接头,配上平垫和弹簧垫,用螺母固定.
3)线槽交叉.丁字.十字应采取二通.三通.四通进行衔接,导线接头处应设置接线盒或放置在电气器具内,线槽内决不许可有导线接头.
1)桥架线槽应平整,无扭曲变形,齐备,内壁无毛刺.
2)桥架线槽的接口应平整,接缝处应慎密平直.槽盖装上后应平整,无翘角,出线口的地位准确.
3)在吊顶内敷设时,假如吊顶无法上人时应留有检修孔.
4)不许可将穿过墙壁的桥架线槽与墙上的孔洞一路抹逝世.
5)桥架线槽的所有非导电部分的铁件均应互相衔接和跨接,使之成为一持续导体,并做好整体接地.
桥 架 安 装
年 月 日
工程名称
分部工程
电气
分项工程名称：桥架装配
交底内容：桥架装配施工预备.操纵工艺.成品呵护及安然交底
1.1金属桥架及其附件：应采取经由镀锌处理的定型产品.其型号.规格应相符设计请求.线槽表里应滑腻平整,无棱刺,不该有扭曲.翘边等变形现象.
1.2金属膨胀螺栓：应依据许可拉力和剪力进行选择.
