工厂供电认知报告
工厂供电实习心得5篇
工厂供电实习心得5篇#__工厂供电实习心得1经过这次6周的工厂的实习，让我深深的认识到自己的不足，认识到自己的动手潜力相对较差，对机械过于陌生，过于恐惧，好像怕出啥事，不敢过多的接触它们。
从这次实习中，让我越发感到要有所成功，就要自己亲自去做，亲自去总结做的过程中所发生的种种困难，既要去分析，又要有坚强的毅力。
使得无时无刻都要认为自己必须能够克服那些所谓的困难，要对机械的各种功能自己亲身去体验，亲身去操作，对机械的各种结构要有一个可知的了解，不要让自己经过一次实习之后却跟实习前没有什么两样。
虽不要说是对它们运用自如，但至少对它们的功能以及结构要有一个大概的了解，大概的掌握。
从我们这一组做的机械作品来讲，说实话，做得相对来讲比较不如人意，没有到达要求，跟我们所看到的图纸能够说是大相径庭。
然而唯一值得我们那一组庆幸的是：我们“浪费”的材料能够说是让人“受不了”，没有哪一组能够与我们那一组相匹配，然而老师却并不明白。
这其中所用的材料却是这其中的小部分，大概这样的结局就应是在加工之前没有对图纸做充分的分析，没有标明尺寸就“开工”了。
从我们那一组2次制作的过程中我发现，我们那一组的人都有一种害怕把事情做坏的心里，有时候甚至有点依靠性。
所以这个是比较不好的。
在那里我们也克服了自己的心里。
在这期间我学到了好多东西，原本还以为搞机械这种东西很简单，只是摆弄机器罢了，没想到要做好还不容易。
有时光是加工一个小零件就要好长一段时间，而且还不必须能做得十分精确，看来老师们说得很对，机械这种东西还就是越老学得越精。
从这次实习中，我感到做什么都务必做好充分的准备。
对于3次的工件机械加工，要先做好合理的运算，不管是材料还是安排。
无规矩不成方圆，没有一个合理的安排，成功能够算是天方夜谭，绝对无从谈起，准备就已经成功了一半，另一半就是动手去做。
只有团结，只有具有团队精神，才能把图纸的产品合格的完成好。
在那里感谢这次我们的3位实习老师。

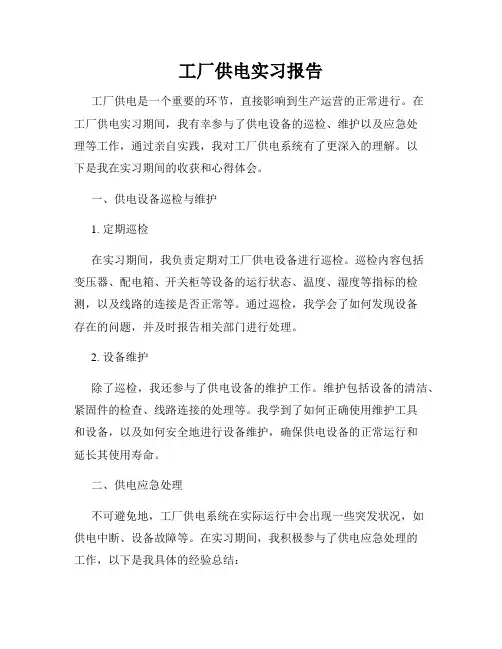

工厂供电实习报告
工厂供电实习报告工厂供电是一个重要的环节，直接影响到生产运营的正常进行。
在工厂供电实习期间，我有幸参与了供电设备的巡检、维护以及应急处理等工作，通过亲自实践，我对工厂供电系统有了更深入的理解。
以下是我在实习期间的收获和心得体会。
一、供电设备巡检与维护1. 定期巡检在实习期间，我负责定期对工厂供电设备进行巡检。
巡检内容包括变压器、配电箱、开关柜等设备的运行状态、温度、湿度等指标的检测，以及线路的连接是否正常等。
通过巡检，我学会了如何发现设备存在的问题，并及时报告相关部门进行处理。
2. 设备维护除了巡检，我还参与了供电设备的维护工作。
维护包括设备的清洁、紧固件的检查、线路连接的处理等。
我学到了如何正确使用维护工具和设备，以及如何安全地进行设备维护，确保供电设备的正常运行和延长其使用寿命。
二、供电应急处理不可避免地，工厂供电系统在实际运行中会出现一些突发状况，如供电中断、设备故障等。
在实习期间，我积极参与了供电应急处理的工作，以下是我具体的经验总结：1. 快速响应当供电出现故障时，快速响应是十分重要的。
我通过与相关人员的沟通和配合，了解到如何迅速掌握故障信息并作出响应，以减少停电对生产造成的影响。
在实践中，我更深刻地感受到紧急情况下的冷静和应对能力的重要性。
2. 故障排除在面对供电系统故障时，我学会了使用仪器对故障点进行定位。
例如，通过示波器、电压表等工具来检测电压、电流的波形，从而找到故障所在。
同时，我还学习了修复故障设备的基本方法，如更换元件、判断线路是否短路等。
三、实践体会通过这次实习，我对工厂供电系统有了更深入的了解，并且获得了一些宝贵的经验。
以下是我在实践中得到的几点体会：1. 安全意识的重要性供电设备属于高压设备，具有一定的危险性。
在实习期间，我时刻铭记着安全第一的原则，严格按照操作规程进行工作，确保了自身的安全以及工作的顺利进行。
安全意识的重要性不仅体现在供电实习中，更是贯穿于工作和生活的方方面面。
工厂供电实训心得
工厂供电实训心得工厂供电是指为工厂提供稳定可靠的电力供应，以满足工厂生产和运营的需求。
在实训中，我亲身经历了工厂供电的过程，并深刻体会到了其重要性和复杂性。
下面我将结合实际情况，分享一下我的实训心得。
工厂供电的稳定性是保障工厂正常运转的关键。
在实训中，我们学习了工厂供电系统的搭建和维护，包括主变电站、配电室、变压器、开关设备等。
这些设备需要严格按照规范进行安装和维护，以确保电力供应的稳定性。
同时，我们还学习了如何进行电力负荷计算和电力平衡控制，以确保供电系统能够满足工厂的用电需求。
通过实际操作，我深刻认识到了供电系统的复杂性和重要性，以及维护工作的细致和耐心。
工厂供电的安全性是保障工厂人员生命财产安全的基础。
在实训中，我们学习了工厂供电系统的安全管理和应急措施。
例如，我们学习了电气设备的安全使用和维护方法，以及电气事故的防范和处理措施。
我们还学习了用电设备的选型和安装要求，以确保设备的安全可靠。
通过实际操作，我深刻认识到了安全意识的重要性，以及在工厂供电中安全管理的重要性。
工厂供电的节能环保性是保护环境和可持续发展的需要。
在实训中，我们学习了工厂供电系统的节能技术和环境保护措施。
例如，我们学习了电力设备的能效评估和优化方法，以及节能设备的选择和使用。
我们还学习了电能质量的监测和改善方法，以提高供电系统的效率和可靠性。
通过实际操作，我深刻认识到了节能环保的重要性，以及在工厂供电中节能环保技术的应用价值。
工厂供电的可靠性是保证工厂生产连续性和品质稳定性的保障。
在实训中，我们学习了工厂供电系统的可靠性分析和故障处理方法。
例如，我们学习了故障诊断和排除的技术和方法，以及备用电源和自动切换设备的应用。
我们还学习了供电系统的维护保养和定期检查方法，以确保供电系统的可靠性和稳定性。
通过实际操作，我深刻认识到了可靠性的重要性，以及在工厂供电中可靠性分析和故障处理的技巧和方法。
工厂供电实训让我深刻体会到了工厂供电的重要性和复杂性。
工厂用电报告
工厂用电报告
报告编号：XXX-XXXX-XXXX
尊敬的领导：
本工厂于近日对用电情况进行了详细调查，并结合实际情况，
制定了本份工厂用电报告，具体如下：
一、用电总体情况
本工厂共有三条生产线，年用电量约为XXXX万度，用电类型主要包括照明、空调、通风、机器设备等。
由于生产线的不同，
用电负荷也会有所不同。
二、用电监测及分析
本工厂定期对用电进行监测，通过监测发现部分设备能耗较高，如一台自动化生产线电器能耗预算为8000度/月，而实际能耗达到了9000度/月。
通过对设备的调整，我们已经将电器能耗降低了10%，实现了一定的节能效果。
三、用电问题及解决方案
在监测中，我们还发现如下用电问题：
1.生产线有些设备自启动后，无人看管，导致能耗偏高。
解决方案：安装自动控制器，进行设备的自动化控制，减少因人员疏忽对能耗的影响。
2.照明设备在白天未及时关闭，造成浪费。
解决方案：安装光控传感器，实现自动控制，灯具在白天自动关闭。
四、下一步工作计划
本工厂将加大用电监测力度，进行用电“一户一表”技术升级，实现每户用电量实时监测，进一步掌握用电情况，找出涉及用电
的问题和瓶颈，及时采取措施予以解决，在有效节约资源和降低
用电成本的同时，提高生产效益和质量，保障生产和员工的安全。
此致
敬礼！
XXX年XX月XX日
工厂名称：XXXXX
报告人：XXX。
工厂供电实习心得(精选3篇)
工厂供电实习心得（精选3篇）工厂供电实习心得篇1在实习的过程中，自己学到了许多原先在课本上学不到的东西，而且可以使自己更进一步接近社会，体会到市场跳动的脉搏，如果说在象牙塔是看市场，还是比较感性的话，那么当你身临企业，直接接触到企业的生产与销售的话，就理性得多。
因为，在市场的竞争受市场竞争规则的约束，从采购、生产到销售都与市场有着千丝万缕的联系，如何规避风险，如何开拓市场，如何保证企业的生存发展，这一切的一切都是那么的现实。
于是理性的判断就显得重要了。
在企业的实习过程中，我发现了自己看问题的角度，思考问题的方式也逐渐开拓，这与实践密不可分，在实践过程中，我又一次感受充实，感受成长。
下面是本人对工作过程的一些及心得体会：一、目的通过安排到xx车间进行实习，了解产品生产工艺流程、职能部门的设置及其职能，了解企业的内部控制.二、流程在这一个多月的时间里,下到生产车间后，先了解整个生产的流程，从采购入库，到领料生产，到最后的成品入罐，对整个车间的生产活动有了基本认识，这对我们熟悉企业，进行实务操作打下良好基础。
其中，先前我们对生产几乎一无所知，但下到车间之后，我们不仅了解了生产流程，还进一步了解了生产工艺流程和用途,由于脂肪酸生产完后是直接用于公司后面的扬子石化生产,所以每个月的生产有一定的额度.而且由于季节和温度等条件的限制，机器开工的时间长度及强度也有相关的规定，另外，对一些流水线的参观，也激发了我对如何通过新流水线的建设，对降低生产成本的思考，于是，感受颇深的一点，要做一名合格的会计人员，对基本、基础的作业环节是要了解的，否则，很容易让理论脱离实践.在熟悉了车间的生产流程后，工作人员拿了以前的交接班记录和中间产品单和报表等资料给我们看，在翻看这些资料的过程中，有不懂或弄不清楚的资料，积极向同事请教，在他们的耐心指导下，我们对车间的整个产品检验的程序方法有了一定上的认识。
由于化工生产是不间断的,所以车间生产必须时刻有人,车间的工作人员采取四班两倒(一天白班12小时一天晚班休两天)和常白班制度.我们车间有四个人(主任,工艺员,等)上长白班,其他人分成甲乙丙丁四个班四班两倒.虽然我们没有正式分配,但我们都严格遵守车间的生产纪律,遇到不懂不明的地方都积极发问,以免造成安全事故.在车间里必须首先了解生产工艺流程,我们先查看了每个仪器和设备,并了解他们的名称和用途,遇到不懂的地方工艺员就跟我们耐心讲解.为了更好的工作,我们把工艺流程图画下来以便更好的熟悉工作环境.当然在化工生产中最重要的是安全.因此我们刚进车间时主任就给我们上了一堂安全教育课.我们被安排在丙班和他们一起倒班,这样我们可以亲自参与实际的生产中,下和但是，在日复一日的工作中，是否还可以通过一些技术手段，进一步提高工作效率。

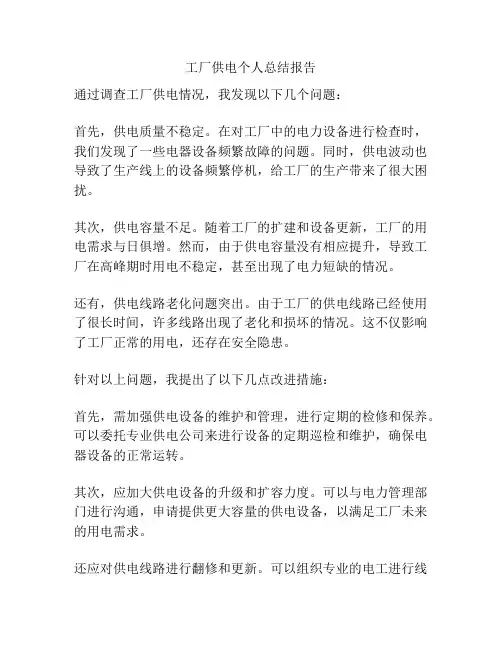

工厂供电个人总结报告
工厂供电个人总结报告通过调查工厂供电情况，我发现以下几个问题：首先，供电质量不稳定。
在对工厂中的电力设备进行检查时，我们发现了一些电器设备频繁故障的问题。
同时，供电波动也导致了生产线上的设备频繁停机，给工厂的生产带来了很大困扰。
其次，供电容量不足。
随着工厂的扩建和设备更新，工厂的用电需求与日俱增。
然而，由于供电容量没有相应提升，导致工厂在高峰期时用电不稳定，甚至出现了电力短缺的情况。
还有，供电线路老化问题突出。
由于工厂的供电线路已经使用了很长时间，许多线路出现了老化和损坏的情况。
这不仅影响了工厂正常的用电，还存在安全隐患。
针对以上问题，我提出了以下几点改进措施：首先，需加强供电设备的维护和管理，进行定期的检修和保养。
可以委托专业供电公司来进行设备的定期巡检和维护，确保电器设备的正常运转。
其次，应加大供电设备的升级和扩容力度。
可以与电力管理部门进行沟通，申请提供更大容量的供电设备，以满足工厂未来的用电需求。
还应对供电线路进行翻修和更新。
可以组织专业的电工进行线路的检测和维修，发现问题及时更换老化和损坏的线路。
此外，还需要对用电设备进行合理配置和规划。
可以制定用电管理规定，避免过大的负荷集中在某一时间段，合理分散用电负荷，减少对供电系统的压力。
最后，为了确保工厂的供电质量和供电能力，还应与附近电网进行协作和配合。
通过增加电网节点或引入新的电源，提供更可靠和稳定的供电。
综上所述，改善工厂供电问题需要综合考虑供电设备的维护、升级和扩容，线路的翻修和更新，以及用电设备的合理配置和规划。
只有通过这些措施的综合实施，才能够解决工厂供电问题，确保工厂正常的生产运行。
工厂供电实习报告
工厂供电实习报告一、引言在工程技术专业的学习中，实习是非常重要的一部分，通过实习能够让我们更深入地了解所学的理论知识在实际工作中的应用。
本次实习，我有幸进入一家大型工厂进行供电相关工作的实习，通过对工厂供电系统的学习和实践，我对工厂供电系统的构成、运行方式和维护保养有了更深入的理解。
本文将详细介绍我在实习期间所做的工作和所获得的经验。
二、供电系统概述1. 工厂供电系统的构成工厂供电系统是由变电设备、配电设备以及接线系统组成。
变电设备包括变配电站、高低压变压器和成套设备；配电设备包括高低压开关设备、断路器、隔离开关、电缆和电线等；接线系统包括总线间接线、母线、电缆和接线箱等。
这些设备通常按照一定的布局作为整体供电系统提供电能给工厂的各个部门和设备使用。
2. 工厂供电系统的运行方式工厂供电系统一般采用备用供电和并联-选择供电两种方式。
备用供电是指在主电源故障或计划停电时，通过备用电源或备用设备向工厂供电；并联-选择供电是指同时连接多个主电源或分布式电源，通过自动切换设备实现对某一主电源的选择供电。
三、实习工作内容1. 工厂供电系统的巡查和维护我在实习期间负责对工厂供电系统的巡查和维护工作。
每天早上我会和其他同事一起对变电设备、配电设备和接线系统进行巡查，检查设备的运行状态、设备连接是否正常以及有无异常情况发生。
对于异常情况，我会及时上报并与同事一起解决。
2. 工厂供电系统的故障排除在实习期间，我也参与了一些工厂供电系统的故障排除工作。
当设备出现故障时，我会与同事一起进行分析、检修和恢复工作。
这个过程需要我们运用所学的理论知识，并结合实际情况找出故障原因，并进行维修或更换。
3. 工厂供电系统的改进提升除了日常的巡查和维护工作，我还参与了一些工厂供电系统的改进提升工作。
我们通过对工厂供电系统的现状分析和问题归纳，提出了一些建议和改进方案。
通过采纳这些改进建议，工厂的供电系统能更加稳定可靠，并提高工作效率。
工厂供电实习报告
工厂供电实习报告一、引言在大二暑期期间，我有幸进入一家工厂进行供电实习。
通过这次实习，我深入了解了工厂供电的流程和运维情况，对电力设备的使用与维护有了更加全面的认识。
本文将详细介绍我在实习期间所学到的内容，并总结一些个人的感悟和体会。
二、实习内容1. 工厂供电系统概述该工厂供电系统包括两个主要部分：变电所和用电设备。
变电所是供电系统的重要环节，负责将高压电流转换为适用于工厂用电设备的低压电流。
用电设备包括电机、照明设备等，为工厂的正常运行提供了必要的能源。
在实习期间，我详细了解了变电所的组成和工作原理，以及用电设备的分类和使用情况。
2. 变电所的组成和运维变电所是供电系统中的核心设施，由高压侧和低压侧组成。
高压侧包括高压设备、断路器、隔离开关等；低压侧包括变压器、配电箱等。
变电所的运维工作主要包括设备巡视、运行参数监测、设备维护等。
我在实习期间参与了变电所的巡视工作，学习了如何正确地检查电压、电流等运行参数，以及如何发现并解决设备故障。
3. 用电设备的分类和维护工厂的用电设备根据功能和负载特点可分为照明设备、动力设备、控制设备等。
照明设备主要用于提供工作场所的照明条件；动力设备主要包括电机、风机等，用于驱动机械设备；控制设备主要用于对电路进行控制。
实习期间，我有机会参与了照明设备和动力设备的维护工作，学习了如何进行灯泡更换、电机润滑等基本维护操作。
三、实习心得1. 实践与理论相结合通过这次供电实习，我深刻体会到了实践与理论相结合的重要性。
在学校里学到的理论知识通过实际操作得到了巩固和应用，使我对供电系统的工作流程和设备运行有了更加深入的理解。
2. 注意安全意识工厂供电环境较为复杂，存在一定的安全风险。
在实习期间，我时刻保持警惕，注意遵守相关的操作规程和安全操作措施。
同时，也加强了对电气设备的安全使用和维护意识，确保自己的工作不会给他人和设备带来安全隐患。
3. 团队合作与沟通能力在供电实习中，我与其他实习同学一起合作完成了一系列的任务和项目。
工厂供电实训心得
工厂供电实训心得近期，我参加了一次关于工厂供电的实训课程，通过这次实训，我对工厂供电的相关知识有了更深入的了解，并获得了宝贵的经验。
下面我将就我在实训中的所见所闻，分享一下我的心得体会。
我要强调的是，工厂供电是工厂正常运转的基础，它关系到工厂的生产效率和安全。
在实训中，我们首先学习了工厂供电系统的基本构成和原理。
工厂供电系统包括发电站、变电站和配电系统。
发电站负责发电，将电能输送到变电站；变电站则负责将高压电能转换为低压电能，并通过配电系统将电能输送到各个用电设备。
这个系统的运行需要各个环节的协调配合，一旦出现故障，都有可能会导致整个工厂的停工，给工厂带来重大的经济损失。
在实训中，我们进行了一系列实践操作，学习了供电系统的故障处理和维护方法。
通过观察和实际操作，我深刻认识到了供电系统存在的各种问题以及处理方法。
例如，当变压器过载时，我们需要及时采取措施降低负荷，否则变压器可能会过热甚至发生火灾。
而当配电线路出现短路时，我们必须迅速切断电源，以免引发更严重的事故。
这些故障处理措施需要我们在实践中不断磨练和总结，以提高我们的应急处理能力。
在实训中，我们还学习了工厂供电系统的安全管理。
工厂供电系统存在着高压电、大电流等危险要素，对操作人员的安全要求非常高。
因此，我们在实践操作中必须穿戴符合要求的防护装备，并严格按照规程进行操作。
同时，我们还学习了应急救援知识，以备不时之需。
这些安全管理措施的重要性不言而喻，它们直接关系到工厂员工的生命安全，也是工厂正常运转的保障。
通过这次实训，我不仅学到了工厂供电系统的相关知识和操作技能，还深刻认识到了工厂供电的重要性。
工厂供电不仅仅是简单的电能输送，它关系到工厂的生产效率和员工的生命安全。
在实训中，我也亲身体验到了供电系统可能出现的各种故障和安全隐患，这让我更加明白了我们在日常工作中应该如何保障供电系统的正常运行。
这次工厂供电实训让我受益匪浅。
我不仅学到了理论知识，还通过实践操作提高了应急处理和安全管理的能力。
工厂供电实习心得体会（通用15篇）
工厂供电实习心得体会工厂供电实习心得体会（通用15篇）心中有不少心得体会时，好好地写一份心得体会，这样可以不断更新自己的想法。
是不是无从下笔、没有头绪？下面是小编帮大家整理的工厂供电实习心得体会，欢迎阅读与收藏。
工厂供电实习心得体会篇1这次我自己总结的实习目的是理论联系实际，增强我们对电厂的了解;使我们扩宽视野，巩固和运用所学过的理论知识，培养分析问题、解决问题的实际工作能力和创新精神;本次实习在我们完成专业基础课后进行，通过本次实习，使我们所学的理论知识得以巩固和扩大，增加学生的专业实际知识;为将来从事专业技术工作打下一定的基础;进一步培养学生运用所学理论知识分析产生实际问题的能力。
热力发电厂是由愈多热力设备和电气设备所组成的整体，从某种意义上讲，热力的设备更多也更容易故障和事故，热力和环境保护彼此间的关系式密切的。
实习对电厂安全运行的认识，严肃的工作作风都有一定的培养。
作为一种先进的生产力和基础产业，电力行业与社会经济和社会发展有着密切的关系，他不仅是关系国际经济安全的战略大问题，而且与人们的日常生活、社会稳定密切相关。
通过这次认识实习，我对动力工程在电力生产方面有了很深刻的认识，也对自己的就业前景充满了希望。
为人人类的生存需要能源的供给，而生产高品质，低污染的能源的责任就落在我们肩上。
因此我们必须认真学习专业知识并掌握好所学的专业知识，在实践中磨练自己，是的所学到的知识可以融会贯通，学以致用，让自己成为一名合格的电力工作者，一名合格的动力工程师，为人类的能源事业做出贡献!工厂供电实习心得体会篇2白驹过隙，转眼来到xx公司已经半年有余，在这半年里感受颇多，收获也颇多。
与刚毕业时相比，我由一个不谙世事的愣头青逐渐的成长为一个职业人，不敢妄谈成熟，但在心态上，自我感觉得到了极大的提升，工作上也有了很大的进步。
刚毕业时，怀着满腔热忱，但心里想的只是大干一场，前途光明什么的，却没有思考怎么去投入工作，怎么去实现理想，怎么去适应社会。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
黑龙江科技大学 工厂供电课程认知报告
实验项目名称电气接线图的认知
所属课程名称工厂供电
实验日期2014年10月30日
班级电气11-8班
学号22
姓名靳孟
成绩
电气与控制工程学院实验室
实验一实训台电气主接线模拟图的认知
【实验目的】
1．了解电气器件的符号；
2．了解电气接线图的规则；
3. 学会简单绘制电气主接线图；
4. 掌握各器件的名称及符号的表示方法；
【主要仪器设备】
THSPGC-1型工厂供电技术实训装置。
【实验原理】
整个系统模拟图可分为以下两个部分（按电压等级）：
(1)、35kV总降压变电所主接线模拟部分：
此部分采用两路35kV进线，其中一路正常供电，另一路作为备用，两者互为明备用，通过备自投自动切换。
在这两路进线的电源侧分别设置了“WL1模拟失电”和“WL2模拟失电”按钮，用于模拟外部电网失电现象。
35kV母线有两路出线，一路送其他分厂，还在该段线路上设置了故障设置按钮，并在此输电线路上装设微机线路保护一台，通过设置线路选择及故障（三相短路）模拟单元，可以完成高压线路的微机继电保护实训内容。
另一路经总降变降压为10kV供本部厂区使用。
（2）、10Kv高压配电所主接线模拟部分：
10kV高压配电所中的进线也有两路：来自35kV总降压变电所的供电线路和从邻近变电站进来的备用电源。
这两路进线之间互为暗备用关系。
总降变T是按有载调压器设计的，通过有载调压分接头控制单元（模拟按钮、工业触摸屏）实现有载调压。
在10kV母线上还接有无功自动补偿装置，母线上并联了4组三角形接法的补偿电容器组，对高压母线的无功进行集中补偿。
当低压负荷的变化导致10kV母线的功率因数低于设定值，通过无功功率补偿控制单元，实现电容器组的手动、自动补偿功能。
除此外在10kV高压配电所的1＃和2＃母线上还有四路出线：一条线路去一号车间变电所；一条线路去二号车间变电所；一条线路去三号车间变电所；一条线路直接给高压模拟电动机使用，还在高压电动机进口处设置了进线故障（三相短路）并且于电动机供电线路上装设了微机电动机保护装置以及短路故障设置单元，可以完成高压电动机的继电保护实验内容。
该装置还配备微机备自投装置，可以完成进线备投和母联备投等功能。
通过操作面板上的按钮和选择开关可以接通和断开线路，进行系统模拟倒闸操作。
本装置用一对方形按钮来模拟断路器：当按下面板上的红色按钮时，红色指示灯亮，表示断路器合闸；当按下面板上的绿色按钮时，绿色指示灯亮，表示断路器分闸。
用长柄带灯开关模拟隔离开关：当把开关拨至竖直方向时，红色指示灯亮，表示隔离开关处于合闸状态；当把开关逆时针旋转30度，指示灯灭，表示断路器处
于分闸状态。
【实验/实训/实习步骤】
(1)按照正确顺序启动实训装置：依次合上实训控制柜上的“总电源”、“控制电源Ⅰ”和实训控制屏上的“控制电源Ⅱ”、“进线电源”开关。
连接方式如图一所示。
图一
(2)把无功补偿方式选择开关拨到自动状态。
本节实训要求HSA-531微机线路保护装置、HSA-536微机电动机保护装置中的所有保护全部退出，微机备自投装置设置成应急备投状态。
(3)依次合上实训装置控制屏上的QS111、QS113、QF11、QS115、QF13、QS213、QF21、QS211、QS212、QF22、QS214、QS215、QF24、QS216、QF25给10kVⅠ段母线上的用户供电，接下来依次合上实训装置控制屏上的QS217、QF26、QS218、QF27给10kVⅡ段母线上的用户供电，在装置的控制柜上把电动机启动方式选择开关打到直接位置，然后按下电动机启停控制部分的启动按钮，电动机组启动运行。
到此，完成了本厂区的送电。
接下来给其它分厂送电：依次合上QS111、QS113、QF11、QS116、QF14、QF15，这时模拟分厂指示灯亮，表明分厂送电完成。
(4)模拟35kV至分厂线路上发生相间短路故障：手动按下线路XL-1段上的短路故障设置按钮d1，观察控制柜上线路电流表显示的短路电流；待d1经延时自复位后，手动按下线路XL-1段上的短路故障设置按钮d2，观察控制柜上线路
电流表显示的短路电流；待d2经延时自复位后，手动按下线路XL-1段上的短路故障设置按钮d3，观察控制柜上线路电流表显示的短路电流。
(5)模拟高压电动机组发生故障：手动按下电动机进线处的短路故障设置按钮d4，观察控制柜上高压电动机电流表显示的短路电流。
【实验注意事项】
实验过程中，听从实验老师的安排，注意安全。
切勿触碰控制柜上的开关，按老师的要求进行试验。
【电气主要接线图】。
