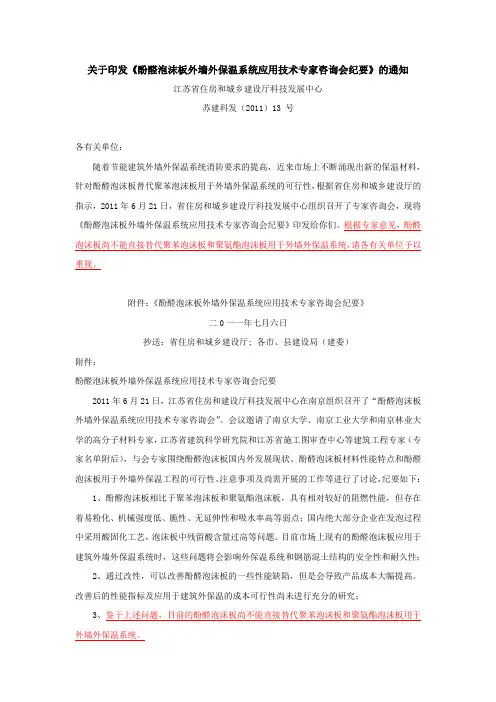

酚醛泡沫板不能用于外保温的最新会议纪要(江苏省)
关于印发《酚醛泡沫板外墙外保温系统应用技术专家咨询会纪要》的通知江苏省住房和城乡建设厅科技发展中心苏建科发（2011）13 号各有关单位：随着节能建筑外墙外保温系统消防要求的提高，近来市场上不断涌现出新的保温材料，针对酚醛泡沫板替代聚苯泡沫板用于外墙外保温系统的可行性，根据省住房和城乡建设厅的指示，2011年6月21日，省住房和城乡建设厅科技发展中心组织召开了专家咨询会，现将《酚醛泡沫板外墙外保温系统应用技术专家咨询会纪要》印发给你们。
根据专家意见，酚醛泡沫板尚不能直接替代聚苯泡沫板和聚氨酯泡沫板用于外墙外保温系统，请各有关单位予以重视。
附件：《酚醛泡沫板外墙外保温系统应用技术专家咨询会纪要》二0一一年七月六日抄送：省住房和城乡建设厅; 各市、县建设局（建委）附件：酚醛泡沫板外墙外保温系统应用技术专家咨询会纪要2011年6月21日，江苏省住房和建设厅科技发展中心在南京组织召开了“酚醛泡沫板外墙外保温系统应用技术专家咨询会”。
会议邀请了南京大学、南京工业大学和南京林业大学的高分子材料专家，江苏省建筑科学研究院和江苏省施工图审查中心等建筑工程专家（专家名单附后），与会专家围绕酚醛泡沫板国内外发展现状、酚醛泡沫板材料性能特点和酚醛泡沫板用于外墙外保温工程的可行性、注意事项及尚需开展的工作等进行了讨论，纪要如下：1、酚醛泡沫板相比于聚苯泡沫板和聚氨酯泡沫板，具有相对较好的阻燃性能，但存在着易粉化、机械强度低、脆性、无延伸性和吸水率高等弱点；国内绝大部分企业在发泡过程中采用酸固化工艺，泡沫板中残留酸含量过高等问题。
目前市场上现有的酚醛泡沫板应用于建筑外墙外保温系统时，这些问题将会影响外保温系统和钢筋混土结构的安全性和耐久性；2、通过改性，可以改善酚醛泡沫板的一些性能缺陷，但是会导致产品成本大幅提高。
改善后的性能指标及应用于建筑外保温的成本可行性尚未进行充分的研究；3、鉴于上述问题，目前的酚醛泡沫板尚不能直接替代聚苯泡沫板和聚氨酯泡沫板用于外墙外保温系统。
酚醛泡沫板薄抹灰外墙外保温系统应用技术暂行规定
泡沫玻璃保温板外墙外保温系统应用技术导则泡沫玻璃保温板是由石英砂、碎玻璃、添加剂和发泡剂等为主要原料，经研磨和均匀混合、熔化、发泡、退火，成型后经切割等工艺制成的无机轻质闭孔泡沫保温板材。
泡沫玻璃保温板外墙外保温系统是以泡沫玻璃保温板为保温层材料，由粘结层、保温层、抹面层、饰面层和固定件构成的建筑外墙外保温系统。
本导则主要针对泡沫玻璃保温板外墙外保温系统，包括非透明幕墙中外保温系统。
屋面保温工程和内保温工程可参照执行。
1．系统构造与材料性能泡沫玻璃保温板外墙外保温系统主要包括泡沫玻璃保温板、胶粘剂、抹面砂浆、界面剂、耐碱涂覆网布、锚栓、托架等组成，系统及其组成材料性能指标除满足本导则要求之外还应符合相关国家、行业标准要求。
1.1泡沫玻璃保温板外墙外保温系统基本构造（图1.1）图1.1 泡沫玻璃保温板外墙外保温系统基本构造1-基层墙体；2-防水砂浆找平层；3-粘结层；4-泡沫玻璃保温板；5-抹面层（内置玻纤网布）；6-饰面层（涂料、柔性面砖等）；7-锚栓1.2 泡沫玻璃保温板外墙外保温系统性能泡沫玻璃保温板外墙外保温系统性能应符合表1.2要求。
表1.2 泡沫玻璃保温板外墙外保温系统性能1.3 泡沫玻璃保温板外墙外保温系统组成材料性能1.3.1 泡沫玻璃保温板常用规格尺寸为620mm ，宽度470mm ，厚度按设计要求。
其尺寸允许偏差应符合表1.3.1的要求。
外观缺陷应符合《泡沫玻璃绝热制品》JC/T 647相关要求。
表1.3.1 泡沫玻璃保温板尺寸允许偏差注：其它规格产品的尺寸允许偏差由双方协商。
1.3.2 泡沫玻璃保温板物理力学性能应符合表1.3.2的要求。
表1.3.2泡沫玻璃保温板物理力学性能1.3.3. 胶粘剂性能应符合表1.3.3要求。
表1.3.3 胶粘剂性能指标1.3.4. 抹面砂浆性能应符合表1.3.4要求。
表1.3.4 抹面砂浆性能指标1.3.5 用于基层墙面的界面剂性能应符合《混凝土界面处理剂》JC/T907的要求。

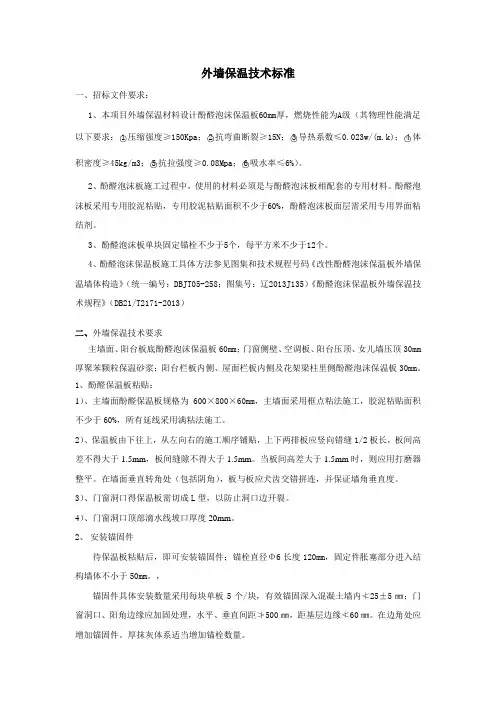

酚醛板外墙保温技术标准
外墙保温技术标准一、招标文件要求：1、本项目外墙保温材料设计酚醛泡沫保温板60mm厚，燃烧性能为A级（其物理性能满足以下要求：○1压缩强度≥150Kpa；○2抗弯曲断裂≥15N；○3导热系数≤0.023w/(m.k)；○4体积密度≥45kg/m3；○5抗拉强度≥0.08Mpa；○6吸水率≤6%）。
2、酚醛泡沫板施工过程中，使用的材料必须是与酚醛泡沫板相配套的专用材料。
酚醛泡沫板采用专用胶泥粘贴，专用胶泥粘贴面积不少于60%，酚醛泡沫板面层需采用专用界面粘结剂。
3、酚醛泡沫板单块固定锚栓不少于5个，每平方米不少于12个。
4、酚醛泡沫保温板施工具体方法参见图集和技术规程号码《改性酚醛泡沫保温板外墙保温墙体构造》（统一编号：DBJT05-258；图集号：辽2013J135）《酚醛泡沫保温板外墙保温技术规程》（DB21/T2171-2013）二、外墙保温技术要求主墙面、阳台板底酚醛泡沫保温板60mm；门窗侧壁、空调板、阳台压顶、女儿墙压顶30mm 厚聚苯颗粒保温砂浆；阳台栏板内侧、屋面栏板内侧及花架梁柱里侧酚醛泡沫保温板30mm。
1、酚醛保温板粘贴：1）、主墙面酚醛保温板规格为600×800×60mm，主墙面采用框点粘法施工，胶泥粘贴面积不少于60%，所有延线采用满粘法施工。
2）、保温板由下往上，从左向右的施工顺序铺贴，上下两排板应竖向错缝1/2板长，板间高差不得大于1.5mm，板间缝隙不得大于1.5mm。
当板间高差大于1.5mm时，则应用打磨器整平。
在墙面垂直转角处（包括阴角），板与板应犬齿交错拼连，并保证墙角垂直度。
3）、门窗洞口得保温板需切成L型，以防止洞口边开裂。
4）、门窗洞口顶部滴水线坡口厚度20mm。
2、安装锚固件待保温板粘贴后，即可安装锚固件；锚栓直径Φ6长度120mm，固定件胀塞部分进入结构墙体不小于50mm。
，锚固件具体安装数量采用每块单板5个/块，有效锚固深入混凝土墙内≮25±5㎜；门窗洞口、阳角边缘应加固处理，水平、垂直间距≯500㎜，距基层边缘≮60㎜。
公安部、住建部《民用建筑外保温系统及外墙装饰防火暂行规定》(公通字[2009]46号)
![公安部、住建部《民用建筑外保温系统及外墙装饰防火暂行规定》(公通字[2009]46号)](https://img.taocdn.com/s3/m/4d69a613f18583d049645965.png)
公安部、住建部《民用建筑外保温系统及外墙装饰防火暂行规定》（公通字[2009]46号）信息来源：新乡市建筑工程质量监督站浏览次数：166 发布时间：2009-11-2717:43:53公安部、住建部《民用建筑外保温系统及外墙装饰防火暂行规定》核心提示：公安部住房和城乡建设部公通字[2009]46号关于印发《民用建筑外保温系统及外墙装饰防火暂行规定》的通知各省、自治区、直辖市公安厅、局，住房和城乡建设厅、建委，江苏、山东省建公安部住房和城乡建设部公通字[2009]46号关于印发《民用建筑外保温系统及外墙装饰防火暂行规定》的通知各省、自治区、直辖市公安厅、局，住房和城乡建设厅、建委，江苏、山东省建管局，新疆生产建设兵团公安局、建设局：为有效防止建筑外保温系统火灾事故，公安部、住房和城乡建设部联合制定了《民用建筑外保温系统及外墙装饰防火暂行规定》，现印发你们。
请结合工作实际，认真贯彻执行。
相关标准规范制修订后，按发布的标准规范的有关规定执行。
公安部住房和城乡建设部二〇〇九年九月二十五日民用建筑外保温系统及外墙装饰防火暂行规定第一章一般规定第一条本暂行规定适用于民用建筑外保温系统及外墙装饰的防火设计、施工及使用。
第二条民用建筑外保温材料的燃烧性能宜为A级，且不应低于B级。
2第三条民用建筑外保温系统及外墙装饰防火设计、施工及使用，除执行本暂行规定外，还应符合国家现行标准规范的有关规定。
第二章墙体第四条非幕墙式建筑应符合下列规定：（一）住宅建筑应符合下列规定：1、高度大于等于100m的建筑，其保温材料的燃烧性能应为A级。
级。
2、高度大于等于60m小于100m的建筑，其保温材料的燃烧性能不应低于B2级保温材料时，每层应设置水平防火隔离带。
当采用B2级。
3、高度大于等于24m小于60m的建筑，其保温材料的燃烧性能不应低于B2级保温材料时，每两层应设置水平防火隔离带。
当采用B2级。
其中，当采用4、高度小于24m的建筑，其保温材料的燃烧性能不应低于B2B级保温材料时，每三层应设置水平防火隔离带。
酚醛板外墙外保温系统施工方案
保温施工方案录目一、编制依据 (3)二、工程概况 (3)三、保温体系特点 (3)四、项目组织管理机构 (4)4.1现场布置 (4)4.2施工进度计划及劳动力安排 (5)4.3工期保证措施 (5)4.4劳动力数量计划 (6)五、施工准备 (6)六、施工工艺 (7)1、施工工艺流程 (7)2、施工要点 (8)七、质量验收标准 (17)八、安全文明目标及保证措施 (18)8.1吊篮工程 (18)8.2 安全保证措施 (19)8.3 防火消防保证措施 (20)九、施工质量控制与技术措施 (21)十、相关单位协调配合措施 (23)一、编制依据1、建筑设计图纸及相关外墙保温的设计变更2、《外墙外保温工程技术规程》JCJ144-20043、《建筑节能工程施工质量验收规范》（GB50411-2007）4、《建筑工程施工质量验收规范》（GB50300-2001）二、工程概况工程名称：工程地址：承包范围：外墙保温及涂料承包单位：工程质量：合格外墙保温材料：外墙采用60mm酚醛板，空调板采用憎水珍珠岩三、保温体系特点图2.1.1-1 粘贴酚醛板外墙外保温系统涂料饰面做法①——基层；②——胶粘剂；③——酚醛板界面层；④——酚醛板；⑤——抹面胶浆防护层；⑥——玻纤网格布增强层；⑦——柔性腻子；⑧——涂料饰面层；②③④①⑤⑥⑦⑧图2.1.1-2 粘贴酚醛板外墙外保温系统面砖饰面做法①——基层；②——胶粘剂；③——聚酚醛板界面层;④——酚醛板；⑤——抹面胶浆防护层；⑥——镀锌钢丝网增强层；⑦——面砖胶粘剂；⑧——面砖饰面层；四、项目组织管理机构现场组织机构体系图项目经理质检员安全员施工员作业工作业人4.1现场布置 4.1.1施工现场平面布置及说明施工现场根据总承包单位指定的在每栋建筑物边设置一栋符合要求的临时材料库房。
4.1.2施工临时用水、用电布置及说明按照甲方单位提供的临时水源和电源进行现场布置。
4.2施工进度计划及劳动力安排 4.2.1施工段划分及施工程序北立面西立面南立面而进行施工。
酚醛泡沫外墙外保温施工手册
® 苏州美克思科技发展有限公司 S U Z H O U M A X T E C H N O L O G Y D E V E L O P M E N T C O .,L C D maxinsulation ®PF 外墙 外保温系统施工手册目录前言 (3)1 系统概况 (3)1.1 系统整体性 (3)1.2 节点处理科学性 (4)1.3 可靠性 (4)1.4 适用范围 (4)2 工艺原理 (4)2.1 工艺流程 (5)2.1.1 装饰灰浆饰面系统的施工工艺流程图如下所示 (5)2.1.2 瓷砖饰面系统的施工工艺流程图如下所示 (6)3 施工 (7)3.1 基本原则及注意事项 (7)3.2 基层墙体 (8)3.2.1 基层检查 (8)3.2.2 基层处理 (9)3.3 系统施工 (11)3.3.1 系统始末处以及贯穿部位 (11)3.3.1.1 门窗结构 (11)3.3.1.2 屋檐处节点处理 (11)3.3.1.3 粘贴翻包标准网格布 (12)3.3.2 底部区域 (12)3.3.2.1 勒脚和容易溅水的区域的处理 (12)3.3.2.2 勒脚区域的保温板 (12)3.3.2.3 与地基接壤的区域 (12)3.3.3 外墙外保温系统到勒脚区域的过渡区的处理 (13)3.3.4 勒脚区域到地基的过渡区的处理 (13)3.3.5 延伸至地基的勒脚区域的密封处理 (13)3.3.6 粘结层的施工 (13)3.3.6.1 框点法 (13)3.3.6.2 拉条法 (14)3.3.7 保温板的安装 (14)3.3.7.1 粘贴保温板 (14)3.3.7.2 保温板的锚固 (16)3.3.7.3 锚栓的选择 (17)3.3.7.4 锚栓的安装 (17)3.3.7.5 锚栓的数目 (17)3.3.7.6 锚栓的布置 (18)3.3.8 加强层的施工 (19)3.3.8.1 对角线增强处理 (19)3.3.8.2 对抗冲击性能要求高的建筑部位的增强处理 (19)3.3.9 建筑立面的整合 (21)3.3.9.1 构造缝的设置 (21)3.3.9.2 开槽处理 (21)3.3.9.3 脚手架预留修补 (21)3.3.9.4 成品保护 (21)3.3.10 饰面砂浆层 (22)3.3.10.1 施工综述 (22)3.3.10.2 饰面颜色的参考 (22)3.3.10.3 施工准备 (22)3.3.10.4 底漆 (22)3.3.10.5 面砂浆 (23)3.3.11 面砖饰面层 (23)3.3.11.1 施工准备 (23)3.3.11.3 面砖粘贴 (23)3.3.11.4 面砖勾缝 (24)3.3.11.5 注意事项 (24)4 细节处理 (25)酚醛泡沫墙外保温施工手册前言系统特点酚醛泡沫外墙外保温系统是苏州美克思科技发展有限公司针对目前建筑节能市场的需求所开发的一款外墙外保温系统。
酚醛泡沫板薄抹灰外墙外保温系统性能指标体系暂
酚醛泡沫板薄抹灰外墙外保温系统性能指标体系（暂行）酚醛泡沫板薄抹灰外墙外保温系统性能指标体系包括酚醛泡沫板、胶粘剂、抹面胶浆、耐碱网布、界面剂、锚栓、饰面砂浆+罩面漆/柔性腻子+外墙涂料等系统组成材料的性能指标及薄抹灰外保温系统性能指标。
系统组成材料应符合现行国家、行业标准及本体系的要求，不同于或无国家、行业标准的应制订企业产品标准并在质量监督部门备案。
一、酚醛泡沫板薄抹灰外墙外保温系统大体构造表1 酚醛泡沫板薄抹灰外保温系统的大体构造基本构造组成材料构造示意图①基层混凝土墙或砌体墙②粘结层胶粘剂③保温层酚醛泡沫板（两表面应做界面⑧处理，用锚栓⑦固定）防护层⑤抹面层抹面胶浆复合耐碱网布④⑥饰面层饰面砂浆＋罩面漆/ 柔性腻子＋外墙涂料二、酚醛泡沫板薄抹灰外墙外保温系统性能酚醛泡沫板外墙外保温系统性能应符合表2要求。
表2 酚醛泡沫板薄抹灰外墙外保温系统性能检验项目性能要求试验方法耐候性外观耐候性试验后，系统不得出现可渗水裂缝、无粉化、空鼓、剥落等破坏现象JGJ144附录拉伸粘结强度/ MPa ≥，且破坏界面在酚醛泡沫板上抗冲击性普通型（P型）≥3J级JGJ144附录加强型（Q型）≥10J级8三、酚醛泡沫板薄抹灰外墙外保温系统组成材料性能1. 酚醛泡沫板性能应符合《绝热用硬质酚醛泡沫制品（PF）》GB/T20974-2007要求的同时，还应符合表3、表4要求。
表3 酚醛泡沫板物理性能注：酚醛泡沫板是指由酚醛树脂、改性材料、发泡剂、固化剂和其它助剂一起反映所取得的热固性硬质改性酚醛泡沫塑料板。
表4 酚醛泡沫板尺寸许诺误差单位：mm2. 胶粘剂性能应符合表5要求。
表5 胶粘剂性能3. 抹面胶浆性能应符合表6要求。
表6 抹面胶浆性能4. 耐碱网布性能应符合表7要求。
表7 耐碱网布性能5.界面剂性能应符合表8要求。
表8 界面剂性能6.锚栓锚栓由螺钉和带圆盘的塑料膨胀套管两部份组成。
金属螺钉应采纳不锈钢或通过表面防锈处置的金属制成，塑料钉和带圆盘的塑料膨胀套管应采纳聚酰胺、聚乙烯或聚丙烯制成，制作塑料钉和塑料套管的材料不得利用回收的再生材料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于印发《酚醛泡沫板外墙外保温系统应用技术专家咨询会纪要》的通知
苏建科发(2011 13 号
各有关单位:
随着节能建筑外墙外保温系统消防要求的提高,近来市场上不断涌现出新的保温材料,针对酚醛泡沫板替代聚苯泡沫板用于外墙外保温系统的可行性, 根据省住房和城乡建设厅的指示, 2011年 6月 21日,省住房和城乡建设厅科技发展中心组织召开了专家咨询会,现将《酚醛泡沫板外墙外保温系统应用技术专家咨询会纪要》印发给你们。
根据专家意见,酚醛泡沫板尚不能直接替代聚苯泡沫板和聚氨酯泡沫板用于外墙外保温系统,请各有关单位予以重视。
附件:《酚醛泡沫板外墙外保温系统应用技术专家咨询会纪要》
江苏省住房和城乡建设厅科技发展中心二 0一一年七月六日
抄送:省住房和城乡建设厅 ; 各市、县建设局(建委
附件:
酚醛泡沫板外墙外保温系统应用技术专家咨询会纪要
2011年 6月 21日, 江苏省住房和建设厅科技发展中心在南京组织召开了“酚醛泡沫板外墙外保温系统应用技术专家咨询会”。
会议邀请了南京大学、南京工业大学和南京林业大学的高分子材料专家,江苏省建筑科学研究院和江苏省施工图审查中心等建筑工程专家(专家名单附后,与会专家围绕酚醛泡沫板国内外发展现状、酚醛泡沫板材料性能特点和酚醛泡沫板用于外墙外保温工程的可行性、注意事项及尚需开展的工作等进行了讨论,纪要如下:
1、酚醛泡沫板相比于聚苯泡沫板和聚氨酯泡沫板,具有相对较好的阻燃性能,但存在着易粉化、机械强度低、脆性、无延伸性和吸水率高等弱点;国内绝大部分企业在发泡过程中采用酸固化工艺,泡沫板中残留酸含量过高等问题。
目前市场上
现有的酚醛泡沫板应用于建筑外墙外保温系统时,这些问题将会影响外保温系统和钢筋混土结构的安全性和耐久性; 2、通过改性,可以改善酚醛泡沫板的一些性能缺陷,但是会导致产品成本大幅提高。
改善后的性能指标及应用于建筑外保温的成本可行性尚未进行充分的研究;
3、鉴于上述问题,目前的酚醛泡沫板尚不能直接替代聚苯泡沫板和聚氨酯泡沫板用于外墙外保温系统。
专家建议:组织开展酚醛泡沫板性能改善和生产工艺研究,开发适用于建筑外墙外保温系统的酚醛泡沫板;组织开展酚醛泡沫板外墙外保温系统应用技术研究,针对酚醛泡沫板的特性和墙体外保温工程的要求设计酚醛泡沫板外墙外保温系统和配套的施工工艺。
