收音机焊接与组装实习

合集下载

电装实习收音机实验报告

电装实习收音机实验报告

一、实习目的本次电装实习的主要目的是通过组装和调试一台收音机,使学生掌握电子产品的焊接、调试与维修方法,提高动手实践和独立自主能力。

同时,培养学生查找和分析电器器件的资料和功能,了解收音机的工作原理,以及印刷电路板的设计和制作过程。

二、实习器材1. 电烙铁、焊锡丝、松香2. 收音机实验套件3. 5号电池2节三、实习内容1. 收音机的设计与安装本次实习的收音机实验套件为S-202T调频调幅电视伴音收音机。

首先,学生需要了解收音机电路的工作原理及故障检测与排除方法,学习收音机安装的工艺过程,了解收音机的调试方法,并练习安装并调试一台收音机。

2. 印刷电路板的设计与制作学生需要学习用Protel 99进行电子电路设计的方法,掌握印刷电路板的制作方法和工艺过程,画出原理图并生成PCB版。

四、实习准备1. CXA1191的管脚功能及内部框图2. PCB版3. 用Protel 99绘制的整机原理图五、实习过程1. 焊接学生需要使用电烙铁、焊锡丝和松香进行焊接练习。

首先,熟悉焊接电路的原理,并掌握焊接拆装电路的基本流程。

练习焊接电阻的安装,包括卧式和立式两类。

2. 收音机的组装在熟悉焊接电路的基础上,学生开始组装收音机。

安装过程先从低矮和耐热的元件开始,如电阻,然后再装大一点的元件,如中周、变压器,最后再装怕热的元件,如二极管、三极管。

电阻的安装,选择好阻值后根据两孔的距离弯曲电阻脚,立式或卧式插装在电路板上进行安装,高度尽量统一。

3. 收音机的调试收音机组装完成后,进行调试。

调试过程中,检查各元件是否安装正确,焊接是否牢固,并调整相关参数,确保收音机正常工作。

4. PCB版的绘制学生使用Protel 99绘制收音机的原理图,并根据原理图生成PCB版。

六、心得体会通过本次电装实习,学生不仅提高了动手实践能力,还加深了对电子产品的理解。

在实习过程中,学生学会了如何查找和分析电器器件的资料和功能,掌握了收音机的工作原理,了解了印刷电路板的设计和制作过程。

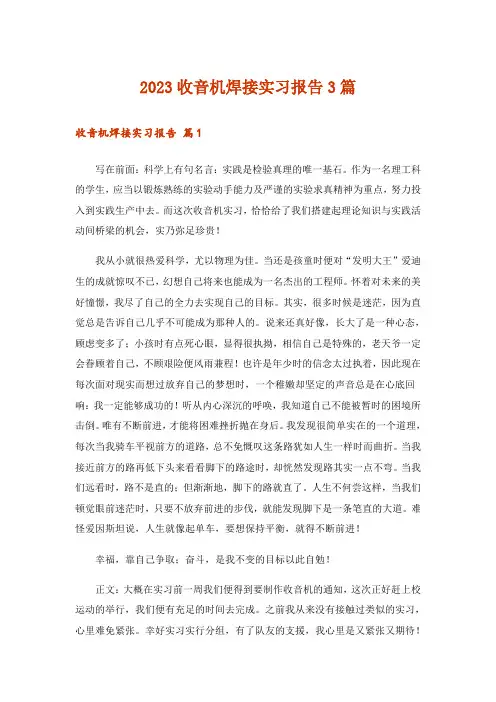

2023收音机焊接实习报告3篇

2023收音机焊接实习报告3篇

2023收音机焊接实习报告3篇收音机焊接实习报告篇1写在前面:科学上有句名言:实践是检验真理的唯一基石。

作为一名理工科的学生,应当以锻炼熟练的实验动手能力及严谨的实验求真精神为重点,努力投入到实践生产中去。

而这次收音机实习,恰恰给了我们搭建起理论知识与实践活动间桥梁的机会,实乃弥足珍贵!我从小就很热爱科学,尤以物理为佳。

当还是孩童时便对“发明大王”爱迪生的成就惊叹不已,幻想自己将来也能成为一名杰出的工程师。

怀着对未来的美好憧憬,我尽了自己的全力去实现自己的目标。

其实,很多时候是迷茫,因为直觉总是告诉自己几乎不可能成为那种人的。

说来还真好像,长大了是一种心态,顾虑变多了;小孩时有点死心眼,显得很执拗,相信自己是特殊的,老天爷一定会眷顾着自己,不顾艰险便风雨兼程!也许是年少时的信念太过执着,因此现在每次面对现实而想过放弃自己的梦想时,一个稚嫩却坚定的声音总是在心底回响:我一定能够成功的!听从内心深沉的呼唤,我知道自己不能被暂时的困境所击倒。

唯有不断前进,才能将困难挫折抛在身后。

我发现很简单实在的一个道理,每次当我骑车平视前方的道路,总不免慨叹这条路犹如人生一样时而曲折。

当我接近前方的路再低下头来看看脚下的路途时,却恍然发现路其实一点不弯。

当我们远看时,路不是直的;但渐渐地,脚下的路就直了。

人生不何尝这样,当我们顿觉眼前迷茫时,只要不放弃前进的步伐,就能发现脚下是一条笔直的大道。

难怪爱因斯坦说,人生就像起单车,要想保持平衡,就得不断前进!幸福,靠自己争取;奋斗,是我不变的目标以此自勉!正文:大概在实习前一周我们便得到要制作收音机的通知,这次正好赶上校运动的举行,我们便有充足的时间去完成。

之前我从来没有接触过类似的实习,心里难免紧张。

幸好实习实行分组,有了队友的支援,我心里是又紧张又期待!在星期二,我们便得到了实验工具,我保管着我们这组的工具。

晚上我将工具拿出来看了看。

稍微熟悉了下实习器材。

第二天实习老师给我们讲解了生产中使用的流水生产线焊膏印刷。

收音机装机实习报告

收音机装机实习报告

收音机装机实习报告一、实习目的与意义本次实习的主要目的是使学生掌握基本的焊接技术,学会元件识别、测试、质量检验和安装的方法。

通过收音机组装实习,学习掌握超外差式收音机的基本工作原理,学会识别电路原理图与印刷图,学会电子设备的整机装配、调试方法等,了解电子产品的装配过程。

从而锻炼和提高动手能力,严谨的科学作风,巩固和加深对电子学理知识的理解和掌握。

二、实习内容1. 收音机工作原理收音机的工作原理是将天线接收到的无线电信号经过放大、变频、滤波等处理,最终还原为可听见的音频信号。

本次实习采用的收音机为超外差式收音机,其原理是将接收到的无线电信号与本振信号相减得到中频信号,再对中频信号进行放大、滤波等处理,最后检波得到音频信号。

2. 实习器材与工具实习器材包括收音机实验套件、电烙铁、焊锡丝、松香、各种螺丝刀、镊子等。

实习工具包括万用表、烙铁头、焊锡膏等。

3. 实习步骤(1)元件测试与记录在使用电烙铁焊接之前,需要对各个元件进行测试并记录测试结果。

测试内容包括元件的编号、类型、实测值等。

例如,电阻的测试需要记录色码和实测值,电容的测试需要记录容量、级间电压和极性等。

(2)元件装配根据原理图和印刷图,将元件插入电路板上的对应位置。

注意观察元件引线,如表面有氧化层,需清除。

新元件可免镀锡步骤。

装配过程中需检查元件是否插接正确。

(3)焊接使用电烙铁将元件焊接在电路板上。

焊接时需注意烙铁头的温度和焊接时间,避免烫坏元件或造成焊接不牢固。

焊接完成后,检查焊接点是否牢固,是否有焊锡丝残留。

(4)调试通电测试收音机,检查是否能够正常接收信号、调节音量等。

如有问题,需检查电路板上的焊接点是否牢固,元件是否损坏,原理图与印刷图是否一致等。

三、实习心得通过本次实习,我对收音机的组装过程有了更深入的了解。

在实习过程中,我学会了如何测试元件、装配元件、焊接电路板以及调试收音机。

同时,我也明白了在电子产品装配过程中,细心和耐心的重要性。

焊接收音机实习报告5篇

焊接收音机实习报告5篇

焊接收音机实习报告5篇焊接收音机实习报告篇1(3209字)写在前面:科学上有句名言:实践是检验真理的唯一基石。

作为一名理工科的学生,应当以锻炼熟练的实验动手能力及严谨的实验求真精神为重点,努力投入到实践生产中去。

而这次收音机实习,恰恰给了我们搭建起理论知识与实践活动间桥梁的机会,实乃弥足珍贵!我从小就很热爱科学,尤以物理为佳。

当还是孩童时便对“发明大王”爱迪生的成就惊叹不已,幻想自己将来也能成为一名杰出的工程师。

怀着对未来的美好憧憬,我尽了自己的全力去实现自己的目标。

其实,很多时候是迷茫,因为直觉总是告诉自己几乎不可能成为那种人的。

说来还真好像,长大了是一种心态,顾虑变多了;小孩时有点死心眼,显得很执拗,相信自己是特殊的,老天爷一定会眷顾着自己,不顾艰险便风雨兼程!也许是年少时的信念太过执着,因此现在每次面对现实而想过放弃自己的梦想时,一个稚嫩却坚定的声音总是在心底回响:我一定能够成功的!听从内心深沉的呼唤,我知道自己不能被暂时的困境所击倒。

唯有不断前进,才能将困难挫折抛在身后。

我发现很简单实在的一个道理,每次当我骑车平视前方的道路,总不免慨叹这条路犹如人生一样时而曲折。

当我接近前方的路再低下头来看看脚下的路途时,却恍然发现路其实一点不弯。

当我们远看时,路不是直的;但渐渐地,脚下的路就直了。

人生不何尝这样,当我们顿觉眼前迷茫时,只要不放弃前进的步伐,就能发现脚下是一条笔直的大道。

难怪爱因斯坦说,人生就像起单车,要想保持平衡,就得不断前进!幸福,靠自己争取;奋斗,是我不变的目标以此自勉!正文:大概在实习前一周我们便得到要制作收音机的通知,这次正好赶上校运动的举行,我们便有充足的时间去完成。

之前我从来没有接触过类似的实习,心里难免紧张。

幸好实习实行分组,有了队友的支援,我心里是又紧张又期待!在星期二,我们便得到了实验工具,我保管着我们这组的工具。

晚上我将工具拿出来看了看。

稍微熟悉了下实习器材。

第二天实习老师给我们讲解了生产中使用的流水生产线焊膏印刷。

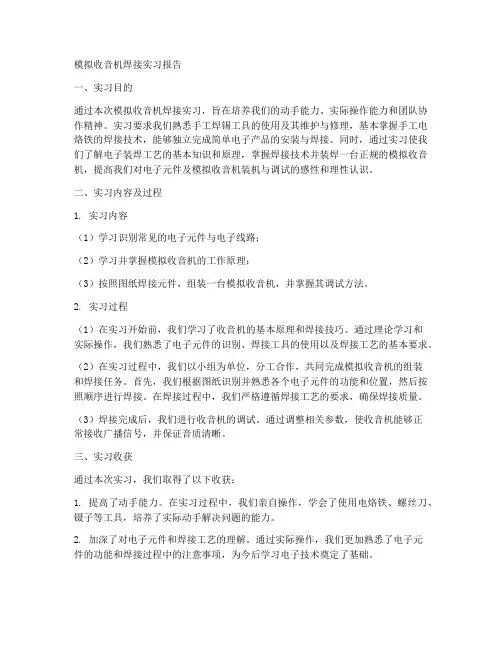

模拟收音机焊接实习报告

模拟收音机焊接实习报告

模拟收音机焊接实习报告一、实习目的通过本次模拟收音机焊接实习,旨在培养我们的动手能力、实际操作能力和团队协作精神。

实习要求我们熟悉手工焊锡工具的使用及其维护与修理,基本掌握手工电烙铁的焊接技术,能够独立完成简单电子产品的安装与焊接。

同时,通过实习使我们了解电子装焊工艺的基本知识和原理,掌握焊接技术并装焊一台正规的模拟收音机,提高我们对电子元件及模拟收音机装机与调试的感性和理性认识。

二、实习内容及过程1. 实习内容(1)学习识别常见的电子元件与电子线路;(2)学习并掌握模拟收音机的工作原理;(3)按照图纸焊接元件,组装一台模拟收音机,并掌握其调试方法。

2. 实习过程(1)在实习开始前,我们学习了收音机的基本原理和焊接技巧。

通过理论学习和实际操作,我们熟悉了电子元件的识别、焊接工具的使用以及焊接工艺的基本要求。

(2)在实习过程中,我们以小组为单位,分工合作,共同完成模拟收音机的组装和焊接任务。

首先,我们根据图纸识别并熟悉各个电子元件的功能和位置,然后按照顺序进行焊接。

在焊接过程中,我们严格遵循焊接工艺的要求,确保焊接质量。

(3)焊接完成后,我们进行收音机的调试。

通过调整相关参数,使收音机能够正常接收广播信号,并保证音质清晰。

三、实习收获通过本次实习,我们取得了以下收获:1. 提高了动手能力。

在实习过程中,我们亲自操作,学会了使用电烙铁、螺丝刀、镊子等工具,培养了实际动手解决问题的能力。

2. 加深了对电子元件和焊接工艺的理解。

通过实际操作,我们更加熟悉了电子元件的功能和焊接过程中的注意事项,为今后学习电子技术奠定了基础。

3. 培养了团队协作精神。

在实习过程中,我们分组合作,共同完成任务,学会了与他人沟通、协作,提高了团队协作能力。

4. 增强了安全意识。

在实习过程中,我们严格遵守安全规定,了解了安全用电知识和操作要领,培养了严谨的工作作风。

四、实习总结本次模拟收音机焊接实习使我们受益匪浅。

通过实习,我们不仅提高了动手能力和实际操作能力,还对电子元件和焊接工艺有了更深入的了解。

收音机装配实习报告

收音机装配实习报告

收音机装配实习报告一、实习目的与意义本次实习的主要目的是通过收音机的装配与调试,使我能够更好地理解和掌握电子电路的基本原理和焊接技术。

通过实习,我希望能够熟练地使用电烙铁等焊接工具,掌握焊接技巧,并能够独立完成简单电子产品的安装与焊接。

同时,通过装配和调试收音机,我也能够了解超外差式收音机的组成和工作原理,提高我对电子器件的识别和判断能力,培养我在电子技术领域的实际操作能力和科学作风。

二、实习内容与过程在实习过程中,我首先学习了收音机的基本电路原理和各个组件的功能。

收音机主要由输入回路高放混频级、一级中放、二级中放、前置低放兼检波级、低放级和功放级等部分组成。

然后,我根据原理图和元器件实物,仔细地将元器件焊接到了印刷电路板上。

在焊接过程中,我严格按照焊接工艺要求,确保每一个焊点都牢固可靠。

三、实习成果与收获通过本次实习,我不仅掌握了收音机的装配和调试方法,还提高了我的焊接技术。

在实习过程中,我学会了如何使用电烙铁、镊子等工具,掌握了焊接技巧,如如何控制焊锡的温度、如何进行焊接前的元器件测试等。

我也了解到了收音机的工作原理和各个组件的作用,提高了我对电子器件的识别和判断能力。

此外,我还学会了如何对收音机进行调试,包括调整音量、频道等。

通过这些操作,我更加深入地理解了收音机的工作原理和电子电路的基本知识。

同时,我也培养了自己的耐心和细心,提高了自己的动手能力和实际操作能力。

四、实习总结与展望通过本次收音机装配实习,我不仅提高了自己的焊接技术和电子技术水平,还培养了自己的动手能力和实际操作能力。

我认识到,理论知识与实际操作是相辅相成的,只有将二者结合起来,才能更好地理解和掌握电子技术。

在今后的学习和工作中,我将继续努力提高自己的电子技术水平,不断丰富自己的实践经验。

我将继续参加更多的实践活动,不断提高自己的实际操作能力和创新能力。

我相信,通过不断的学习和实践,我能够更好地将所学知识应用于实际工作中,为我未来的职业发展打下坚实的基础。

收音机焊接实习报告三篇

收音机焊接实习报告三篇

收音机焊接实习报告三篇收音机焊接实习报告篇1一、实习内容:(1) 学习识别简单的电子元件与电子线路;(2) 学习并掌握收音机的工作原理;(3) 按照图纸焊接元件,组装一台收音机,并掌握其调试方法。

二、实习器材介绍:(1) 电烙铁:由于焊接的元件多,所以使用的是外热式电烙铁,功率为30 w,烙铁头是铜制。

(2) 螺丝刀、镊子等必备工具。

(3)松香和锡,由于锡它的熔点低,焊接时,焊锡能迅速散步在金属表面焊接牢固,焊点光亮美观。

(4) 两节5号电池。

三、实习目的:电子技术实习的主要目的就是培养我们的动手能力,同金工实习的意义是一样的,金工实习要求我们都日常的机械车床,劳动工具能够熟练使用,能够自己动手做出一个像样的东西来。

而电子技术实习就要我们对电子元器件识别,相应工具的操作,相关仪器的使用,电子设备制作、装调的全过程,掌握查找及排除电子电路故障的常用方法有个更加详实的体验,不能在面对这样的东西时还像以前那样一筹莫展。

有助于我们对理论知识的理解,帮助我们学习专业知识。

使我们对电子元件及收音机的装机与调试有一定的感性和理性认识,打好日后深入学习电子技术基础。

同时实习使我获得了收音机的实际生产知识和装配技能,培养理论联系实际的能力,提高分析问题和解决问题的能力,增强独立工作的能力。

同时也培养同学之间的团队合作、共同探讨、共同前进的精神。

具体目的如下:1.熟悉手工焊锡的常用工具的使用及其维护与修理。

2.基本掌握手工电烙铁的焊接技术,能够独立的完成简单电子产品的安装与焊接。

熟悉电子产品的安装工艺的生产流程。

3.熟悉印制电路板设计的步骤和方法,熟悉手工制作印制电板的工艺流程,能够根据电路原理图,元器件实物设计并制作印制电路板。

4.熟悉常用电子器件的类别、型号、规格、性能及其使用范围,能查阅有关的电子器件图书。

5.能够正确识别和选用常用的电子器件,并且能够熟练使用普通万用表和数字万用表。

6.了解电子产品的焊接、调试与维修方法。

实习报告焊收音机

实习报告焊收音机

一、实习背景随着科技的发展,电子产品的应用越来越广泛,电子焊接技术也在不断进步。

为了提高自己的实践能力,我选择在暑期参加了一次焊接收音机的实习活动。

通过这次实习,我对焊接技术有了更深入的了解,同时也提高了自己的动手能力。

二、实习目的1. 学习焊接技术的基本原理和方法。

2. 掌握焊接工具和设备的使用。

3. 熟悉收音机的结构和原理。

4. 提高自己的动手能力和团队协作能力。

三、实习内容1. 焊接技术的基本原理和方法在实习过程中,我首先学习了焊接技术的基本原理和方法。

焊接是将两个或多个金属工件加热至熔化状态,然后通过冷却凝固使其连接在一起的过程。

焊接方法主要有熔焊、压焊和钎焊三种。

2. 焊接工具和设备的使用为了完成焊接任务,我们需要使用一些焊接工具和设备。

在实习过程中,我学习了以下几种焊接工具和设备的使用:(1)电烙铁:电烙铁是焊接过程中最常用的工具,用于加热焊料和焊件。

(2)焊料:焊料是焊接过程中用于连接焊件的金属,具有良好的流动性和可焊性。

(3)助焊剂:助焊剂是一种化学物质,用于降低焊接过程中的氧化反应,提高焊接质量。

(4)焊接平台:焊接平台用于放置焊件和焊接工具,保持焊接过程中的稳定性。

3. 收音机的结构和原理在了解焊接技术的基础上,我还学习了收音机的结构和原理。

收音机主要由天线、振荡器、放大器、检波器、低频放大器和扬声器等部分组成。

天线用于接收无线电信号,振荡器产生本振信号,放大器放大信号,检波器将调制信号还原,低频放大器放大音频信号,最后通过扬声器输出声音。

4. 焊接收音机在掌握了焊接技术和收音机原理后,我开始动手焊接收音机。

首先,我按照电路图将各个元器件焊接在一起,注意焊接顺序和焊接质量。

在焊接过程中,我严格按照焊接规范进行操作,确保焊接质量。

四、实习收获1. 焊接技术方面:通过这次实习,我掌握了焊接技术的基本原理和方法,熟悉了焊接工具和设备的使用,提高了自己的焊接技能。

2. 收音机方面:了解了收音机的结构和原理,学会了如何组装和调试收音机。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

- 1 - 收音机电子实习 一、实习目的 电子技术实习的主要目的就是培养我们的动手能力,要我们对电子元器件识别,相应工具的操作,相关仪器的使用,电子设备制作、装调的全过程,掌握查找及排除电子电路故障的常用方法有个更加详实的体验,不能在面对这样的东西时还像以前那样一筹莫展。有助于我们对理论知识的理解,帮助我们学习专业知识。使我们对电子元件及收音机的装机与调试有一定的感性和理性认识,打好日后深入学习电子技术基础。同时实习使我获得了收音机的实际生产知识和装配技能,培养理论联系实际的能力,提高分析问题和解决问题的能力,增强独立工作的能力。同时也培养同学之间的团队合作、共同探讨、共同前进的精神。 具体目的如下: 1.熟悉手工焊锡的常用工具的使用及其维护与修理。 2.基本掌握手工电烙铁的焊接技术,能够独立的完成简单电子产品的安装与焊接。熟悉电子产品的安装工艺的生产流程。 3.熟悉印制电路板设计的步骤和方法,熟悉手工制作印制电板的工艺流程,能够根据电路原理图,元器件实物设计并制作印制电路板。 4.熟悉常用电子器件的类别、型号、规格、性能及其使用范围,能查阅有关的电子器件图书。 5.能够正确识别和选用常用的电子器件,并且能够熟练使用普通万用表和数字万用表。 6.了解电子产品的焊接、调试与维修方法。 二、实习内容: (1) 学习识别简单的电子元件与电子线路; (2) 学习并掌握收音机的工作原理; (3) 按照图纸焊接元件,组装一台收音机,并掌握其调试方法。 三、实习器材介绍: (1) 电烙铁:由于焊接的元件多,所以使用的是外热式电烙铁,功率为30 w,烙铁头是铜制。 (2) 螺丝刀、镊子等必备工具。 (3)松香和锡,由于锡它的熔点低,焊接时,焊锡能迅速散步在金属表面焊接牢固,焊点光亮美观。 (4) 两节5号电池。 - 2 -

四、原理简述 产品型号:RW08-11 收音机是把接收到的电台高频信号,用一个变频级电路将它转化为频率固定的中频信号,然后在对这个中频信号进行多级放大,再检波,低放。这样灵敏度和选择性都可大幅度改善,而且可使整个波段接受灵敏度均匀。由于中频频率较低又是固定的,所以中频调谐放大电路可以做到选择性好、增益高又不易自激。由天线接收的信号经输入回路选频后与本机产生的正弦波振荡信号(其频率总比输入回路选出的信号的频率高465kHz),共同送入变频级进行混频,产生一个固定的差频信号,即465kHz。465kHz中频信号经过几级中频选频放大电路的放大后,加至检波级进行检波。解调出的音频信号经前置低放级电压放大、功率放大级放大后推动喇叭发出声音。检波级输出的波动直流成分信号能反映输入的高频信号强弱,将它经自动增益控制电路后去控制中放级的增益。这样可使高频信号强时中放级增益下降,从而使输出音量不随高频信号强弱变化而发生变化,也使中放级工作稳定、性能提高。 规格描述:

产品特点 CXA1691集成块、FM/AM两波段、便携式。

本电路是采用日产CXA1691集成块为收音核心,自带功放,声音清晰、静噪处理,灵敏度高、质量稳定、选择性好、耗电省,有电源指示功能,带耳插输出座。配3W8Ω大磁钢喇叭,声音响亮,大外壳制作容易。适合初中级电子爱好者自制。 产品参数 AM调幅部分

频率范围:530-1600KHz; 中频频率:465KHz 灵敏度:≤3mV/m(26dB S/N) FM调频部分 1、频率范围:70-108MHz 2、中频频率:10.7MHz 3、灵敏度:≤30μV/m 4、工作电压:3V(2节5号电池) 5、静态电流:无讯号时≤10mA 6、输出功率:≥350mw(10%失真度) 7、外型尺寸:124

一、调幅(AM)工作原理 调幅收音机由输入回路、本振回路、混频电路、检波电路、自动增益控制电路(AGC)及音频功率放大电路组成,本振信号经内部混频器,与输入信号相混合。混频信号经中周和455kHz陶瓷滤波器构成的中频选择回路得到中频信号。至此,电台的信号就变成了以中频455kHz为载波的调幅波。如图所示。 - 3 -

中波广播信号520—1620KHZ,通过L3与CO—3组成的输入回路选择后,送到CXA1691BM集成电路(IC)10脚,与本振信号混频。本振信号是有IC内电路5脚外接B1,C8,CO—4构成本振回路产生的。混频后IC14脚输出各种组合信号,有B2与CF1组成455KHZ中频选频回路,将高频载波变为统一中频载波(455KHZ),然后从IC23脚输出,内经IC4脚外接音量电位器RV控制,送入IC24脚进行音频放大和功率放大,再从IC27脚输出,C23耦合到喇叭上。从IC23内输出另一路与外接C16送入IC22脚内AGC电路,进行自动增益控制。

二、调频(FM)工作原理 调频(FM)收音机由输入回路、高放回路、本振回路、混频回路、中放回路、鉴频回路和音频功率放大器组成。 信号与本地振荡器产生的本振信号进行FM混频,混频后输出。 FM混频信号由FM中频回路进行选择,提取以中频10.7MHz为载波的调频波。该中频选择回路由10.7MHz滤波器构成。中频调制波经中放电路进行中频放大,然后进行鉴频得到音频信号,经功率放大输出,耦合到扬声器,还原为声音。如图所示。

调频信号64—108KHZ从ANT拉杆天线输入,经L1与C1送入Q1预选放大,又经C2耦合到L2与C3组成的输入回路,得到64—108KHZ范围的选择,在竟C4到IC12脚。输入高频波得到高频放大,有L4,CO—1组成高放回路,选择接受FM电台节目。FM本振回路有L5,CO—2组成。CO—1和C0—2是有同轴可变电容器,目的是本振信号频率跟随FM信号频率变化而变化,始终相差10.7MHZ。本振信号与电台信号的差频组合陶瓷滤波器CF2选择,使得FM高频载波变成统一中频载波。在输入IC17脚进行中频放大,又经过鉴频回路和附加回路B3,将音频信号解调下来,从IC23脚输出。内经IC4脚外接音量电位器RV控制后,输出到IC24脚经C23耦合到喇叭上。鉴频输出的10。7MHZ偏移,通过IC内部AFC回路,到IC21脚输出,通过C15,R13,送入IC6脚来实现的。 3)×CXA1191是SONY公司开发的AM/FM收音机集成电路,(这里只用FM接收部分)。该集

成电路灵敏度高,带调谐指示,电子音量控制及功率放大电路,和CXA1691可以直接互换。 CXA1019是索尼公司的早期调频/调幅专用收音机集成块,CXA1191也是索尼公司的调频/调幅- 4 -

专用收音机集成块,其性能比CXA1019更好。从内部框图可以看出它们内部结构完全一样,但在实际代换时却不能直接代换。如用CXA1191去直接代换CXA1019,则输出音量很小。这是由于两种集成块的功放实际内部电路不完全一样,表现主要在于集成块的①脚。CXA1019的①脚在电路中是接地的,而CXA1191的①脚却恰好是内置功放的输出中点。如果直接进行代换就会将功放输出信号绝大部分短路(内置接有一电阻),故此直接代换后声音很小。如果将代换后的CXA1191的①脚断开,则可以避免使得信号被短路。在查阅CXA1191的电路图纸发现它的①脚外接有一只10nF的电容,由此分析可知,它的①脚是为改善音质所特别设计的。只要在它们之间代换时注意

这一点,则这两种集成块就可以完全进行相互代换了。

实验器件清单:

五、实习步骤: 1.焊接 (1)烙铁的使用 烙铁是焊接的主要工具之一,焊接收音机应选用30W~50W电烙铁。新烙铁使用前应用锉刀把烙铁头两边修改成如(图1-1)所示型状。并将烙铁头部倒角磨光,以防焊接时毛刺将印刷电路板焊盘损坏。如采用长命烙铁头(图1-2)则无须加工。烙铁修改完成即可接通电源,在温度渐渐上升的过程中,给烙铁头部上锡,使烙铁头上粘附一层光亮的锡,烙铁就可以使用了。 (2)烙铁温度和焊接时间要适当 焊接时应让烙铁加热到温度高于焊锡熔点,并掌握好正确的焊接时间。一般不超过3秒钟,时间过长会使印刷电路板铜铂中跷起,损坏电路板及电子元器件。 (3)焊接方法 一般采用直径1.2~1.5mm的焊锡丝。焊接时左手拿焊锡丝,右手拿电烙铁。在烙铁接触焊点的同时送上焊锡,焊锡的量要适量。太多易引起搭焊短路,太少元件又不牢固(图1-3)。

(4)焊接基本步骤(五步焊接法): (a) 准备施焊:焊接前的准备包括焊接部位的清洁处理,元器件安装及焊料、焊剂和工具的准备。左手焊锡丝,右手握电烙铁(烙铁头要保持清洁,并使焊接头随时保持施焊状态)。 (b) 加热焊件:应注意加热整个焊件整体,要均匀受热。 © 送入焊丝:加热焊件达到一定温度后,焊丝烙铁从对面接触焊件。 (d) 移开焊丝:当焊丝融化一定量后,立即移开焊丝。 (e) 移开焊铁:焊锡渡润焊盘或焊件的施焊部位后,移开烙铁。 - 5 -

2.收音机的组装 (1) 元器件的检测:装机之前,对所使用的个元器件一一进行严格的检查,看看有没有遗漏或损坏的元件,并查看器件是否齐全. (2) 按照印刷电路板和电原理图把各个元件焊在模板上,注意焊接时的顺序,最好分块处理,要充分考虑下面焊接的容易程度,要留空间,锡不能焊太多也不能太少,多了占地方,很容易和别的连在一起,少了易虚焊。焊接是要注意安全,别烧了头发,烫了手。 (3) 将模板焊好之后,把电源线,放大器线焊好,检查焊接是否正确,焊接完毕后,仔细对照电路图和电路板图核对每个元器件位置和引线极性,另外还要注意有无搭锡的地方。 (4) 再把天线,螺丝之类的全装上,再把外壳弄好。 3.收音机的调试 (1)调幅(AM)部分 ①中频:将中波天线线圈拉倒磁棒边缘,用蜡或牙签初步封住,可以收听中波电,调试白色中周,以调到最响、最清晰为止。 ②覆盖:对准当地电台,调试低端覆盖(红色中振),高端覆盖(调C0-4微调)反复两次。 ③统调:寻找当地600kHz附近电台,天线线圈调到最佳位置,寻找当地1500kHz附近电台,调C0-3之微调到最佳位置,反复两次。 (2)调频(FM)部分 ①中频:将L4选频线圈和L5振荡线圈适量拉开,待收到FM电台后,调B3鉴频中周(黑色)到理想位置。 ②覆盖: 对准当地低端电台(对刻度)调L5,对准当地高端电台调C0-2微调,反复两次。 ③统调:先找当地90MHz附近电台调L4,再找当地105MHz附近高端电台调C0-1微调,反复两次,最后一定要将L4、L5用高频蜡牢固地封住,否则易产生机振。

六、实习总结心得 短短的电工实习,我从中学到了很多宝贵的经验和知识。通过这次电子工艺实习,我深刻的认识到了,理论知识和实践相结合是教学环节中相当重要的一个环节,只有这样才能提高自己的实际操作能力,并且从中培养自己的独立思考、勇于克服困难。这次实习我真的很高兴,虽然是第一次自己亲手做实验,但是我在这次实习中认识到,只有自己亲手做了,才会明白其实很多事是很简单的,只要你敢做,就没有你做不到的事。谁都有第一次,谁都会认为第一次是最难的。实习是培养我们动手能力的一个好机会,通过这
