电机过流保护及三相电缺相保护
单相1.5kw电机保护
单相1.5kw电机保护
1. 过热保护：安装温度传感器，当电机运行过热时，传感器会检测到高温并触发保护装置，自动停止电机运行，避免损坏电机。
2. 过载保护：安装电流传感器，当电机运行时，传感器会检测电流是否超过额定电流值，如果超过则触发保护装置，自动停止电机运行，防止过载损坏电机。
3. 缺相保护：安装相序保护器，该装置可以检测电机供电是否存在缺相现象，如果发现缺相，则自动停止电机运行，避免损坏电机。
4. 短路保护：安装短路保护开关，当电机出现短路故障时，保护开关会自动断开电路，切断电流供应，保护电机免受损坏。
5. 过压保护：安装过压保护装置，当电机供电电压超过额定电压范围时，保护装置会触发，切断电流供应，防止电机受到额外的压力和损坏。
6. 缺水保护：对于水泵或风机等应用于1.5kw电机的设备，可以安装水位传感器或压力传感器，当检测到水位过低或压力不足时，触发保护装置停止电机运行，避免发生干转和损坏。
以上是一些常见的单相1.5kw电机保护措施，具体的保护方案可以根据实际情况进行选择和定制。
在安装和使用电机时，还
应严格遵守电机的安装操作规范，并定期对电机进行检修和维护，确保电机的正常运行和寿命。
电机过流保护及三相电缺相保护完整版
电机过流保护及三相电缺相保护Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】目录电机过流保护及三相电缺相保护一、方案论证随着各行业现代化步伐加快，煤矿企业如今也慢慢步入电气化时代，尤其是近几年煤矿企业加大了对矿井的设备投入，这就为保障井下的各种电器设备安全正常的运行提出了更高的要求。
电器设备的正常运行直接关系到煤矿的生产和井下工人的生命安全！为此，我们提出设计相关电器设备的保护电路。
而在井下常发生的电器事故中，设备的过载运行和三相电机的缺相运行是最常见的电器事故，且井下的大部分由外因素引起的火灾都是由上述两个因素造成的。
特别是缺相运行的检测，因三相负载在缺相时仍能工作，且不易被发现，例如三相电动机。
如果不及时发现故障电路采取相应的措施，会严重影响井下设备的正常运行，更严重着则会引发火灾，设备永久损坏！所以，我们设计与这两个方面相关的电路保护——“过流保护”、“三相电缺相保护”。
这两个保护电路在井下对电器设备的安全运行是必不可少的，具有很强的实用性！二、方案设计1.过流保护过流保护首先要检测井下供电电缆的电流，而检测电流有多种方案——电阻分压、电流互感器、电流继电器。
然后经采集的信号进行处理，若信号本身是直流则直接接相应的保护动作电路，若是交流则要多加一级交流有效值转换电路。
而后就是实现电路的电器自锁，保证电路稳定可靠工作。
流程图如下：2.缺相保护缺相保护首先要实现的是相位缺失的检测，这里同样有多种方案可供选择，主要的常用类型为：电容中性点检测法、电阻中性点检测法（只适用于三相四线制）、二极管整流法、互感器+二极管整流法。
它们都是为了实现一个开关信号的检测去实现驱动开关元件动作。
流程图如下：三、具体内容1.过流保护1）电流的检测方案比较电阻分压原理：将精密电阻串于负载电路，把电阻上的电压作为检测信号，然后接后级电路。
优点：电阻相比较而言便宜且工作相当稳定可靠。
浅谈低压三相异步电动机缺相运行与缺相保护
浅谈低压三相异步电动机缺相运行与缺相保护摘要三相异步电动机缺相运行时，电动机绕组发热，若不及时切断电源，电动机的温升将会过高或有臭味、冒烟，最终可能会烧毁电动机，因此分析电动机缺相的原因及采取合适的缺相保护就显得十分重要。
关键词电动机缺相运行缺相保护三相异步电动机是大型火力发电厂中的主要的设备，其中又以低压电机为绝大多数，低压电机没有高压电机那样复杂的保护装置，在发生缺相故障时有时还会滞速旋转，不易被运行人员发现，导致最终烧毁，因此分析其缺相的原因及采用何种缺相保护就显得十分重要1、电动机缺相运行的特征及危害三相电动机缺相运行时，因所带负荷不变，势必会使绕组电流增大，增加发热，时间一长会使电动机烧损。
所谓三相异步电动机缺相运行，是指三相供电电源少一相或电动机三相绕组中有一相从电源断开而造成的一种电动机运行的状态，也叫断相运行、双相运行或单相运行。
根据统计，三相异步电动机绕组烧毁事故，占70%是由于电动机缺相运行所造成的。
在负载功率相同的情况下，缺相运行电流比三相运行电流高一倍左右，此时电动机处于过载状态，若不及时处理，电动机绕组就会烧坏，如果电动机在启动前就有一相断路，在接通电源后会发出嗡嗡声而不能启动，此时必须立即切断电源，否则也会烧坏电动机。
2、电动机产生缺相运行的原因对于三相异步电动机，其正常运行时必须采用三相供电，而缺相是电动机正常运行的大忌，造成电动机缺相主要有以下的情况。
（1）电源缺相，由于供电线路故障，电源在到达电动机保护线路前，就已少一相或两相，它可造成电动机无法启动或启动运转异常。
（2）配电变压器高端侧或低端侧一相断电（熔断器一相熔断）造成电动机缺相运行，在这种情况下，由该变压器供电的所有电动机都会缺相运行。
（3）动力回路造成缺相，动力回路中的动力开关、接触器的电气触点氧化、烧伤、松动、接触不良等现象造成缺相。
（4）接线端子触点氧化造成接触不良，电机定子三相绕组中一相绕组断开，从而造成电动机运行缺相。
三相380v电机缺相保护器
三相380v电机缺相保护器电机在工业生产中的应用非常广泛，而其中的三相380V电机则是经常使用的一种类型。
然而，由于各种原因，电机在运行过程中可能会出现缺相的情况，这将导致电机的正常运转受到干扰甚至无法正常工作。
为了解决这个问题，人们开发了三相380V电机缺相保护器。
缺相保护器是一种用于检测并保护电机免受缺相故障影响的设备。
它能够实时监测电机运行时的相序和电压情况，并在发现缺相时进行及时的保护措施。
这主要是通过检测三相电流是否符合相序和幅值来实现的。
一般情况下，正常运行的电机三相电流应该是相等且相位差为120度的。
然而，当其中一相电流异常或缺失时，会导致三相电流不相等，这就是缺相的现象。
缺相保护器通过检测三相电流的不平衡程度来确定是否存在缺相，并采取相应的措施来停止电机的运行，以避免进一步的损坏。
在实际的应用中，缺相保护器通常通过设置合理的阈值来适应不同电机的需求。
当电流不平衡超过设定的阈值时，缺相保护器会触发报警或切断电源，从而保护电机。
此外，一些先进的缺相保护器还能监测电机的电流波形，通过分析波形的频谱特征来判断缺相故障的类型，提供更加准确的故障诊断和保护。
三相380V电机缺相保护器不仅可以保护电机免受缺相故障的影响，还可以提高电机的使用寿命和可靠性。
通过及时捕捉和处理潜在的缺相故障，可以避免电机长时间以不正常工作状态运行，进一步损坏电机。
这对于生产过程的稳定性和效率至关重要。
此外，三相380V电机缺相保护器还能够帮助用户更好地管理和维护电机。
通过监测电机的运行状况和故障信息，用户可以了解电机的工作状态，及时进行维护和保养。
这有助于提高设备的可靠性和维护效率，减少维修成本和停机时间。
综上所述，三相380V电机缺相保护器是一项非常有价值的设备。
它能够及时检测并保护电机免受缺相故障的影响，提高电机的可靠性和使用寿命。
通过合理设置阈值和提供故障诊断等功能，它还能为用户提供更好的电机管理和维护手段。

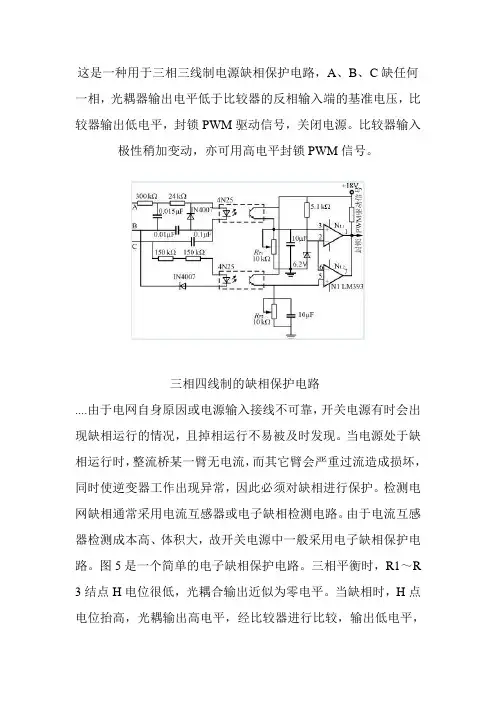

三相三线制的缺相保护电路图(百度文库)
这是一种用于三相三线制电源缺相保护电路，A、B、C缺任何一相，光耦器输出电平低于比较器的反相输入端的基准电压，比较器输出低电平，封锁PWM驱动信号，关闭电源。
比较器输入极性稍加变动，亦可用高电平封锁PWM信号。
三相四线制的缺相保护电路
....由于电网自身原因或电源输入接线不可靠，开关电源有时会出现缺相运行的情况，且掉相运行不易被及时发现。
当电源处于缺相运行时，整流桥某一臂无电流，而其它臂会严重过流造成损坏，同时使逆变器工作出现异常，因此必须对缺相进行保护。
检测电网缺相通常采用电流互感器或电子缺相检测电路。
由于电流互感器检测成本高、体积大，故开关电源中一般采用电子缺相保护电路。
图5是一个简单的电子缺相保护电路。
三相平衡时，R1～R 3结点H电位很低，光耦合输出近似为零电平。
当缺相时，H点电位抬高，光耦输出高电平，经比较器进行比较，输出低电平，
封锁驱动信号。
比较器的基准可调，以便调节缺相动作阈值。
该缺相保护适用于三相四线制，而不适用于三相三线制。
电路稍加变动，亦可用高电平封锁PWM信号。
缺相保护器
缺相保护器缺相保护器的重要性及作用简介：缺相保护器是一种用于保护电气设备免受缺相（即三相电中某一相缺失）导致的损坏的装置。
缺相保护器通过监测电源中的相序和相电压来检测缺相情况，并根据设置的阈值触发保护机制。
本文将介绍缺相保护器的重要性及其作用，并探讨其在不同领域的应用。
一、缺相保护器的重要性缺相是指在三相电源中，某一相电压出现故障或被切断的情况。
在正常情况下，三相电压应该相同且相间夹角为120°，以保证电气设备的正常运行。
然而，当出现缺相时，由于缺少某一相的电压，会导致电气设备的不平衡和异常运行，从而引发以下问题：1.设备过载：由于缺相会导致三相电流不平衡，某些设备可能会承受超过其额定容量的电流负荷，从而导致设备过载，降低设备寿命甚至损坏。
2.设备损坏：缺相情况下，某些设备可能会因无法正常运行而受损。
例如，高速旋转机械、空调压缩机等需要稳定电压供应的设备，缺相会导致机械振动、电机过热等问题，从而加速设备的磨损和故障。
3.生产效率下降：在工业生产过程中，许多设备和机器需要依赖三相电源正常运行，一旦出现缺相，相关设备无法正常工作，从而影响生产效率，增加生产成本。
二、缺相保护器的作用缺相保护器在上述情况下起到了至关重要的作用：1.及时检测缺相：缺相保护器通过监测电源中的相序和相电压来检测缺相情况。
一旦检测到缺相信号，保护器能够迅速做出响应，触发相应的保护机制。
2.保护设备：缺相保护器能够及时切断供电，防止缺相情况下设备继续运行并受到进一步损害。
这种及时的保护措施可以有效降低设备故障的风险，延长设备的使用寿命。
3.提高生产效率：通过减少设备故障和停机时间，缺相保护器可以提高生产效率。
及时的保护措施帮助减少生产中断和维修工作，确保设备平稳运行，从而提高生产产量和效益。
三、缺相保护器的应用领域缺相保护器在各个领域都有广泛的应用。
以下是几个典型的领域：1.制造业：在制造业中，许多自动化设备和机器都依赖于稳定的电源供应，一旦出现缺相，设备就可能无法正常运行。
电机常用的几种保护
电机常用的几种保护电机是工业生产中常用的设备之一，其正常运行对于生产效率和质量有着至关重要的影响。
为了保证电机的正常运行，需要对其进行保护。
下面将介绍电机常用的几种保护措施及其主要内容。
一、过载保护过载保护是指在电机运行时，当电机负载超过额定负载时，会产生过大的电流，可能会导致电机过热、烧毁等故障。
为了避免这种情况的发生，需要对电机进行过载保护。
常用的过载保护方法有热继电器保护、电子式保护等。
热继电器保护是通过测量电机的电流大小，当电流超过额定值时，热继电器会自动断开电路，从而保护电机。
电子式保护则是通过电子元器件来实现，具有更高的精度和可靠性。
二、短路保护短路保护是指在电机运行时，当电机内部出现短路故障时，会产生过大的电流，可能会导致电机烧毁等严重后果。
为了避免这种情况的发生，需要对电机进行短路保护。
常用的短路保护方法有熔断器保护、短路绕组保护等。
熔断器保护是通过在电路中加入熔断器，当电流超过额定值时，熔断器会自动熔断，从而保护电机。
短路绕组保护则是在电机中加入短路绕组，当电机出现短路故障时，短路绕组会自动断开电路，从而保护电机。
三、欠压保护欠压保护是指在电机运行时，当电源电压低于额定电压时，会导致电机无法正常工作，甚至会损坏电机。
为了避免这种情况的发生，需要对电机进行欠压保护。
常用的欠压保护方法有欠压继电器保护、电子式保护等。
欠压继电器保护是通过测量电源电压大小，当电源电压低于额定值时，欠压继电器会自动断开电路，从而保护电机。
电子式保护则是通过电子元器件来实现，具有更高的精度和可靠性。
四、过压保护过压保护是指在电机运行时，当电源电压高于额定电压时，会导致电机过热、烧毁等故障。
为了避免这种情况的发生，需要对电机进行过压保护。
常用的过压保护方法有过压继电器保护、电子式保护等。
过压继电器保护是通过测量电源电压大小，当电源电压高于额定值时，过压继电器会自动断开电路，从而保护电机。
电子式保护则是通过电子元器件来实现，具有更高的精度和可靠性。
电动机常用的七种保护及投退
电动机常用的七种保护及投退电动机是现代工业中常见的动力设备之一，为了保证电动机的正常运行和延长其使用寿命，需要采取一定的保护措施。
下面将介绍电动机常用的七种保护及投退方法。
一、过热保护及投退电动机在运行过程中，由于电流过大或机械负载过重等原因，容易引起发热现象。
为了防止电动机过热损坏，可安装过热保护器进行保护。
过热保护器能够监测电动机的温度，并在温度超过设定值时切断电源，起到保护电动机的作用。
二、过载保护及投退电动机在运行时，如果负载过大超过了额定负载能力，就会引起电动机的过载。
过载保护器能够监测电动机的电流，当电流超过额定电流时，会自动切断电源，保护电动机不受损坏。
三、缺相保护及投退电动机在运行时，如果出现了某一相缺相的情况，会导致电动机无法正常运行，甚至引起电动机的损坏。
为了防止这种情况的发生，可以安装缺相保护器进行保护。
缺相保护器能够监测电动机的三相电压，当某一相电压缺失时，会自动切断电源，起到保护电动机的作用。
四、短路保护及投退电动机在运行时，如果出现了电源线路短路的情况，会导致电动机电流突增，引起电动机的损坏。
为了防止这种情况的发生，可以安装短路保护器进行保护。
短路保护器能够监测电动机的电流，当电流突增时，会自动切断电源，起到保护电动机的作用。
五、欠压保护及投退电动机在运行时，如果电源电压过低，会导致电动机无法正常运行，甚至引起电动机的损坏。
为了防止这种情况的发生，可以安装欠压保护器进行保护。
欠压保护器能够监测电源电压，当电压过低时，会自动切断电源，保护电动机不受损坏。
六、过压保护及投退电动机在运行时，如果电源电压过高，会导致电动机无法正常运行，甚至引起电动机的损坏。
为了防止这种情况的发生，可以安装过压保护器进行保护。
过压保护器能够监测电源电压，当电压过高时，会自动切断电源，起到保护电动机的作用。
七、漏电保护及投退电动机在运行时，如果出现漏电现象，会导致电动机无法正常运行，甚至引起电动机的损坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录一、方案论证 (2)二、方案设计 (2)1.过流保护 (2)2.缺相保护 (2)三、具体内容 (3)1.过流保护 (3)1）电流的检测方案比较 (3)2）方案的选择 (3)3）信号处理 (3)4）基准比较电压 (4)2.缺相保护 (4)1）缺相信号检测方法的比较 (4)2）方案选择 (5)3）信号处理 (5)4）控制开关电路 (5)5）自锁的实现 (5)四、方法步骤 (5)1、查找文献 (5)2、电路的设计与仿真 (6)五、设计结论 (9)六、附表及元件明细 (9)七、参考文献 (9)八、附图一 (12)附图二.................................................. 错误！未定义书签。
电机过流保护及三相电缺相保护一、方案论证随着各行业现代化步伐加快，煤矿企业如今也慢慢步入电气化时代，尤其是近几年煤矿企业加大了对矿井的设备投入，这就为保障井下的各种电器设备安全正常的运行提出了更高的要求。
电器设备的正常运行直接关系到煤矿的生产和井下工人的生命安全！为此，我们提出设计相关电器设备的保护电路。
而在井下常发生的电器事故中，设备的过载运行和三相电机的缺相运行是最常见的电器事故，且井下的大部分由外因素引起的火灾都是由上述两个因素造成的。
特别是缺相运行的检测，因三相负载在缺相时仍能工作，且不易被发现，例如三相电动机。
如果不及时发现故障电路采取相应的措施，会严重影响井下设备的正常运行，更严重着则会引发火灾，设备永久损坏！所以，我们设计与这两个方面相关的电路保护——“过流保护”、“三相电缺相保护”。
这两个保护电路在井下对电器设备的安全运行是必不可少的，具有很强的实用性！二、方案设计1.过流保护过流保护首先要检测井下供电电缆的电流，而检测电流有多种方案——电阻分压、电流互感器、电流继电器。
然后经采集的信号进行处理，若信号本身是直流则直接接相应的保护动作电路，若是交流则要多加一级交流有效值转换电路。
而后就是实现电路的电器自锁，保证电路稳定可靠工作。
流程图如下：2.缺相保护缺相保护首先要实现的是相位缺失的检测，这里同样有多种方案可供选择，主要的常用类型为：电容中性点检测法、电阻中性点检测法（只适用于三相四线制）、二极管整流法、互感器+二极管整流法。
它们都是为了实现一个开关信号的检测去实现驱动开关元件动作。
流程图如下：三、具体内容1.过流保护1）电流的检测方案比较●电阻分压原理：将精密电阻串于负载电路，把电阻上的电压作为检测信号，然后接后级电路。
优点：电阻相比较而言便宜且工作相当稳定可靠。
缺点：温漂对电阻影响较大●电流互感器原理：经互感器检测交流信号，然后接放大电路。
优点：检测精度高。
缺点：体积稍大、成本高。
●电流继电器原理：靠电磁耦合，驱动继电器触点动作。
优点：可靠，安全，容易实现自锁缺点：体积大2）方案的选择首先，电阻分压法只适用于小功率电路保护，若用于大功率电路，则要求电阻的功率非常大，不合实际，所以排除电阻分压法。
其次，虽然电流继电器适用电流范围比电阻分压法大，但要用于矿井下高达数十安、数百安的电流，则需要用到大功率（数百安）电流继电器，如此则继电器体积太大，所以也被排除。
最后，电流互感器为最佳选择，它能实现电流初级与次级的变比，将大电流转化为小电流，非常适合于大电流的检测。
这使得它的成本相对于它所控制的设备来说成本几乎可以忽略。
3）信号处理互感器检测到的信号为交流电流信号，需转化为电压控制信号，所以要加一级流压转换电路。
然后，将再将其转化为直流信号。
传统方法交直转化为整流桥直接整流，这种方法精度低，动态性差。
这里选用真有效值转换电路，其原理为，电压真有效值转换公式为：U=4）基准比较电压基准比较电压的实现可以利用德州仪器公司（TI ）生产的TL431。
TL431是一个有良好的热稳定性能的三端可调分流基准源。
他的输出电压用两个电阻就可以任意的设置到从Verf（2.5V）到36V范围内的任何值。
TL431可等效为一只稳压二极管。
1)驱动及自锁自锁实现了过载发生时能及时断开电路，电路断开后能保证电路不再闭合，保证电路安全可靠工作，不会出现电路反复动作。
2.缺相保护1）缺相信号检测方法的比较●电容中性点检测法原理：在三线制三相电中，从三相线路中，每相通过电容各引出一根线。
并接在一点，形成人为的中性点。
当三相负载正常工作时，中性点对地电压为零。
当负载缺相运行时，中性点发生偏移，中性点对地电压发生变化。
利用这个开关量来检测负载是否在正常工作。
优点：原理简单、检测电路简单、改善了电路的功率因数缺点：后级需加整流电路●二极管整流法原理：从三相线路中，每相通过二极管各引出一根线。
并接在一点，形成人字形的整流电路。
当三相负载正常工作时，人字形节点电压=⨯u为三相电的相电压有效值U 1.17u当三相电中任意一相断开时，人字形节点电压=⨯u为三相电的相电压有效值U0.374u通过上述两个电压大小的不同可以用来判断设备是否缺相运行。
优点：简单、可靠、减少后级整流电路●电阻中性点检测法原理：，从三相线路中，每相通过电阻各引出一根线。
并接在一点，形成人为的中性点。
原理与电容中性点一样.优点：简单、可靠缺点：后级要加整流电路●互感器+二极管整流法原理：从三相线路中，每相通过电流互感器各引出一根线。
然后每相各接接两个并联整流二极管。
后级电路与二极管整流法一样。
优点：可靠、安全缺点：体积大、费用高2）方案选择通过比较各项指标，选择电容检测法。
理由如下：✧性能可靠✧改善电路功率因数✧有利于整体电路的设计，简化电路结构✧价格便宜3）信号处理由前级传输过来的是交流信号，需要进行整流变为直流信号。
由于是一个开关检测信号，两个状态量之间有很大的差别，因此不需要像过载保护那样将信号经严格的真有效值转换，只需有两个逻辑电平即可。
所以这里直接用整流全桥进行整流。
4）控制开关电路控制开关电路可以用比较器+驱动来实现，也可以直接利用此信号来驱动，此时要加一个稳压管来实现开关量的选择。
这里我们直接选用第二个方法。
5）自锁的实现自锁的实现，要利用控制三相电用电设备的交流接触器，将开关控制量串与其中，使交流接触器失去其自锁能力，从而实现电器的自锁。
四、方法步骤1、查找文献经查找相关的文献资料发现，现有的关于这方面的资料很多，其中以王志华发表在《机床电器》上的《电源缺相保护电路的探讨》最为详尽。
另外傅智河发表的《新颖节能的三相电动机缺相报警保护》中提出了利用电容检测缺相的方法，相比传统的做法，这种方法新颖，且对电网起到一定的补偿作用！我们综合比较了所有相关电路，力求提出一个更为切合实际更为优化的电路。
2、电路的设计与仿真过流保护电路设计a)流压转换将电流互感器检测过来的电流信号转化为电压信号。
电路图如下：输出电压u=i*R2b)真有效值转换电路以下真有效值转换电路，经实际电路测试，精度很高，可以直接使用。
也可以用真有效值转换芯片如：HCNR200、AD673、AD536。
c)基准电压基准电压精确才能保证电路性能高。
用Tl431实现电路如下图：Vout=(R2+R3)*2.5/R3d)电路自锁电路必须保证能自锁，以下电路能实现电路的自锁：当有信号时激发Q2导通，同时Q1也被激发导通。
此时，即使去掉激发信号，Q2和Q1仍能保持导通。
实现电路的自锁。
缺相电路设计a)信号检测三相电任意两相之间电压为380V，如果发生缺相，在对称负载电路中中性点对地电压U=110V。
用此电压驱动交流接触器线圈K动作。
电路原理如下图：b)自锁电路利用接触器构成自锁电路，如下图：按下SB按钮KM得电，线圈动作，KM自锁。
缺相时K动作，KM 失去自锁功能。
这样不管ABC三相中任意一相断开，电路都能及时动作保护。
◆参数计算仿真将设计好的电路用Proteus仿真，逐一计算元件参数。
✓过载参数设计的过载保护电流为三安，选用电流互感器变比为10:1，则检测传送的安全阀值电流有效值为0.3A，经电阻为10Ω的电阻，变为3V的电压信号。
所以基准电压应设定为3V。
又因tl431输出电压U=（R２+R３）*2.5/R３=3V且要保证,1ma<（VCC-Vout）/R１<500ma，取ＶＣＣ＝５Ｖ得出5R1=R2４Ω＜Ｒ３＜２Ｋ取Ｒ２＝２Ｋ，Ｒ３＝１０Ｋ，Ｒ１＝１Ｋ✓缺相参数电容在作为缺相检测时没有容量要求，只有电压要求，这里选额定工作电压的３～４倍取４８０Ｖ。
另外电容在做功率补偿时，ϕϕω２１２Ｃ＝Ｐ＊（ｔａｎ－ｔａｎ）／３Ｕϕ１为补偿前功率角，ϕ２为补偿后功率角。
实物制作调试将仿真好的电路用ｐｒｏｔｅｌ软件制作电路板，焊接电路。
逐一调试各个模块电路功能，最后联调电路。
过载保护电路在通过３Ａ电流时，保护装置动作，并自锁。
缺相保护装置则直接进行软件仿真，当电路缺相时，装置动作，保护了设备。
五、设计结论本设计按最初设计要求达到了预期目的，完成了设计任务，方案切实可行。
通过对电路的设计、仿真、焊接、调试，将理论成功运用于实践，用理论知识指导设计实践，不仅仅停留在书本的知识，多查阅资料，多浏览各大电气网站，从中学习借鉴别人的经验，达到事半功倍。
现如今集成电路飞速发展，针对不同功能的芯片应有尽有，使线路更简单，故障点数目减少，更趋于智能化。
但对最基本的理论知识一定要从原理上弄透彻，万变不离其宗，一切皆是有最基本的原理发展而来的。
通过本次实训，充分体会到了团队合作的意义，个人能力也得到了提高。
六、附表及元件明细总电路图两张：见附页元件明细主要元件：TL４３１稳压块一块、OP０７运放、SSR-H480D125固态继12v小继电器一个ｎ型ｐ型三极管若干、电阻若干、电容若干、按钮若干七、参考文献【１】姜华、王金波《三相电动机缺相保护实用方法》【２】胡开金《浅析三相电动机缺相运行的危害及对策》【３】马兴宝《关于三相电动机的缺相保护》【４】潘慧宇《三相电机断相保护措施的探讨》【５】傅智河《新颖节能的三相电动机缺相报警保护》【６】王志华《电源缺相保护电路的探讨》【７】任健旺《井下电钳工电气防爆检查工》煤炭工业出版社【８】靳占亭《矿井变配电工》煤炭工业出版社【９】刘延绪《煤矿井下供电的三大保护》煤炭工业出版社课程设计总结两周的课程设计即将结束，我们一组六个同学分工合作，通过上网及到图书馆查阅相关资料，结合我们平时所掌握的理论与实践知识，在老师的指导下基本上顺利地完成了这次的课程设计任务。
因为考虑到我们专业所选方向偏于煤矿，所以我们的课题设计内容基本上都是关于煤矿方向的有关设计。
我们所选定的设计课题是“电机过流保护与三相电缺相保护”在查找相关资料时我们看到随着各行业现代化步伐加快，煤矿企业如今也慢慢步入电气化时代，尤其是近几年煤矿企业加大了对矿井的设备投入，这就为保障井下的各种电器设备安全正常的运行提出了更高的要求。
