如何辨别三相电缺相
三相三错误接线判断方法
三相三线错误接线判断方法1、测量U10、U20、U30的电压值，哪项为0时，表示该项为B相。
当0电压未出现时，表示B相断相。
当出现电压异常时，例如只有几十伏的电压，（此时的电压大小跟表尾的负载有关联）而非全电压时，则为该元件电压断相。
如例题11.1当出现电压断相时，可简单分为两种情况考虑，一是B相断，此时U10、U20、U30皆不为0V，二是B不断，此时可在U1，U2，U3中找到谁为B相，并能判断出是哪一元件电压断相。
此时无法判断的是哪一相电压断，判断方法为测量全电压与2元件电流夹角，假设电流的状态来反推电压，如果能确定已知的全电压是由哪相与B的组成，则断相的是谁也就可以判断了。
如例题22、测量I1、I2的值，观察是否有异常现象，如果电流很小，我们需判断电流是否短路或开路，短路和开路在表尾体现的电流都十分小，但仍然有区别，短路在表尾仍然有小电流的存在，但是开路是没有的。
另外还有一种情况就是出现很大的电流，电流值是另一元件的1.5倍以上，这种可能是由于在三相三简化接线时，在表尾出现IB电流，而且此时，A或C相电流在CT处极性反接所导致。
我们知道IB电流是由IA和IC在公共线合成，他们遵循IA+IB+IC＝0当出现上诉故障时，IB电流值为其它电流的倍。
此时的IB电流就变化为IAC或ICA，其中IAC为A相CT反，ICA为C相CT反；如例题33、测量U12、U32、U31的电压值，当不出现电压断相时，正常时应为相等的全电压。
此时找出B相，使用相序表或者相位伏安表得出正确的相序。
另外还有一种情况就是出现很大的电压，电压值为另一元件的1.73 倍，造成这种现象的原因是该线电压为UA、UC 的合成电压，并此时A和C中必有一极性在PT处反接。
注意此时若使用相序表判断相序，得出的结论与实际结果相反。
如例题4，U12＝173V，U30=0V，U13=100V，U32=100V 相序表显示正转，此时的真正相序为ACB，而不是我们所以为的CAB。
三相电缺相保护器原理
三相电缺相保护器原理今天来聊聊三相电缺相保护器原理这事儿。
不知道大家有没有遇到过这种情况呢？就好比我们小区里有那种很大的水泵，用来给高楼供水的。
有一次，这个水泵突然就不怎么正常工作了，水压变得时高时低，后来发现原来是三相电出了问题，有一相没了。
这三相电啊，就像三个并肩工作的小伙伴，少了一个，很多设备就运转不好，甚至还可能被损坏呢。
那三相电缺相保护器又是怎么知道三相电缺相了呢？这就要说到它的原理啦。
我刚学习这个的时候也是一头雾水呢，就好像走进了一个迷雾森林。
从原理上讲呀，三相电正常的时候，三相之间存在着一种均衡的状态。
像那种电子式的三相电缺相保护器，它里面就像是有个超级灵敏的小管家。
它会不断地检测三相电的电压。
打个比方来理解，就好比这个小管家拿着三把尺子，同时给三个小伙伴（三相电）量身高（电压）一样。
正常情况下啊，三把尺子量出来的数值都是在一定的合理范围内而且相互的比例关系也很稳定。
一旦有一相缺了或者电压变得超级不正常，就像是有一个小伙伴突然不见了或者变得很矮小了。
这个小管家就会发现这个异常，因为这个异常的数值偏离了它之前预设好的正常范围，就像破案时发现了一个很明显的线索一样。
一旦发现这个异常呢，这个三相电缺相保护器就会很迅速地做出反应。
就像我们家里的安防报警器一样，它发现有人闯进来（三相电缺相这个坏事儿），就赶紧切断电路，起到保护后面设备的作用。
比如说在工厂里有那种大型的电机设备，如果没有三相电缺相保护器，一旦三相电缺相，电机就会处在一种很异常的工作状态，就像是一个人瘸腿跑步一样，不但跑不快，而且跑久了还会受伤。
有了这个保护器呢，电机就能避免因为三相电缺相而造成的过早损坏。
然而呢，这里也要注意一些事儿。
这种保护器本身也是一个电子设备，也有出现故障的可能性。
我就想啊，要是能有一种方法来检测这个保护器本身有没有故障就更好了。
这就是我目前学习这个原理后的一些延伸思考啦。
你们有没有遇到过三相电缺相导致设备出现问题的情况呢？或者你们对于这种保护器原理有什么独特的理解吗？欢迎大家一起讨论呀。
电动机缺相运行的现象及处理
电动机缺相运行的现象及处理电动机是一种常见的电动设备，它在工业生产、交通运输、家庭生活等方面都有广泛的应用。
然而，在电动机的运行过程中，有时会出现缺相运行的现象，这会对电动机的正常运行产生不良影响。
本文将针对电动机缺相运行的现象及处理进行详细介绍。
一、电动机缺相运行的现象缺相是指电动机中的三相电源中有一相电源失效，电动机只能靠两相电源工作，这就是缺相现象。
电动机在缺相情况下运行，会出现以下现象：1. 电动机转速降低在三相电源中，电动机的转子通过电磁感应原理旋转。
如果有一相电源失效，那么电动机只能依靠两相电源工作，这时，电动机的转速会降低，因为电磁力不足以推动电动机的转子。
2. 电动机发热在缺相情况下，电动机只能依靠两相电源工作，这会导致电动机发热。
因为电动机只能依靠两相电源工作，导致电动机的负载不均衡，部分线圈的电流会增加，这会导致线圈发热。
3. 电动机噪音增大在缺相情况下，电动机的转速降低，同时电动机发热，这会导致电动机噪音增大。
因为电动机的转速降低，其转子的振动会增加，同时电动机发热，会导致电动机的噪音增大。
4. 电动机无法启动在缺相情况下，电动机只能依靠两相电源工作，如果缺相严重，那么电动机可能无法启动。
因为电动机需要三相电源才能正常启动，如果有一相电源失效，电动机就无法启动。
二、电动机缺相运行的处理方法电动机缺相运行会对电动机的正常运行产生不良影响，因此，我们需要采取相应的处理方法。
下面是几种常见的处理方法：1. 检查电源线路在电动机出现缺相现象时，应该首先检查电源线路。
检查电源线路是否正常，是否有短路或开路等情况。
如果电源线路存在问题，应该及时修复。
2. 更换电机如果电动机出现缺相现象，且已经检查了电源线路正常，那么可能是电动机内部出现了故障。
这时，应该考虑更换电机。
3. 重新接线如果电动机出现缺相现象，但是电动机本身没有故障，那么可以考虑重新接线。
重新接线时应该仔细检查每个线圈的接线情况，确保接线正确。
三相电压不平衡的区分判断方法和解决办法
三相电压不平衡的区分判断方法和解决办法三相电压不平衡是指三相电源中的三相电压不相等的现象。
它可能会导致电力设备的损坏，影响系统的正常运行，并增加能源消耗。
因此，及时检测和解决三相电压不平衡是非常重要的。
本文将介绍三相电压不平衡的区分判断方法和解决办法。
一、三相电压不平衡的区分判断方法1.直接测量法：使用电压表直接测量三相电压。
如果各相电压之间相差较大，则可以判断为三相电压不平衡。
2.电压比较法：将三相电压分别与一个参考电压进行比较。
如果各相电压与参考电压之间相差较大，则可以判断为三相电压不平衡。
3.对称分量分析法：将三相电压分解为正序分量、负序分量和零序分量。
正序分量相等、负序分量和零序分量接近于零时，可以判断为三相电压平衡；否则可以判断为三相电压不平衡。
4.布尔特图法：用布尔特图表示三相电压的幅值和相位关系。
如果布尔特图中的线段有长度差异较大的情况，则可以判断为三相电压不平衡。
二、三相电压不平衡的解决办法1.检修电源：如果是由于电源供电不稳定或电网故障引起的电压不平衡，可以通知供电部门检修电源，确保供电的稳定性。
2.平衡负载：通过合理安排负载，使三相负荷均匀分布，避免其中一相负载过重而导致电压不平衡。
3.安装补偿装置：在三相电源输入端安装电压补偿装置，如三相电容器组。
这样可以通过对电容器的接入或移除，调整电容器的容量，实现对三相电压进行补偿和调整，使三相电压趋于平衡。
4.控制并联变压器：并联变压器可以调节中性点电压，通过调整相量关系和幅值大小来实现电压的均衡。
将并联变压器的控制接入自动控制系统，可以实现对电压的实时调节。
5.优化系统设计：在系统设计中充分考虑电压平衡的问题，例如在配电系统中合理选择线路和开关设备的布局，避免长线路和不对称负载的影响。
总之，及时发现和解决三相电压不平衡问题对于电力系统的正常运行和设备的安全使用至关重要。
通过采取合适的区分判断方法和解决办法，可以有效避免三相电压不平衡带来的不良影响。

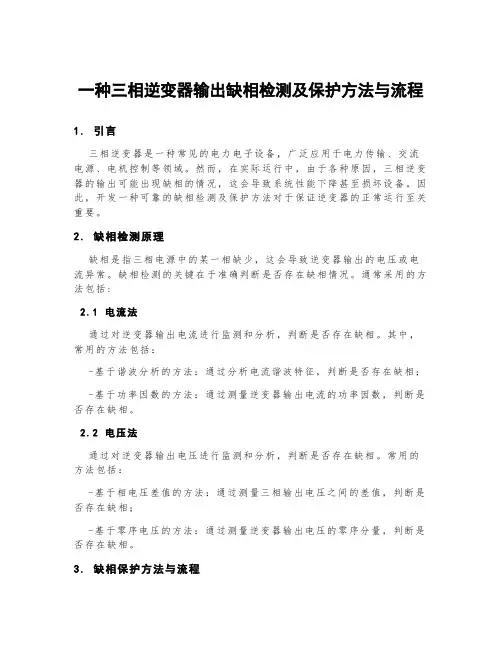

一种三相逆变器输出缺相检测及保护方法与流程
一种三相逆变器输出缺相检测及保护方法与流程1.引言三相逆变器是一种常见的电力电子设备，广泛应用于电力传输、交流电源、电机控制等领域。
然而，在实际运行中，由于各种原因，三相逆变器的输出可能出现缺相的情况，这会导致系统性能下降甚至损坏设备。
因此，开发一种可靠的缺相检测及保护方法对于保证逆变器的正常运行至关重要。
2.缺相检测原理缺相是指三相电源中的某一相缺少，这会导致逆变器输出的电压或电流异常。
缺相检测的关键在于准确判断是否存在缺相情况。
通常采用的方法包括:2.1电流法通过对逆变器输出电流进行监测和分析，判断是否存在缺相。
其中，常用的方法包括：-基于谐波分析的方法：通过分析电流谐波特征，判断是否存在缺相；-基于功率因数的方法：通过测量逆变器输出电流的功率因数，判断是否存在缺相。
2.2电压法通过对逆变器输出电压进行监测和分析，判断是否存在缺相。
常用的方法包括：-基于相电压差值的方法：通过测量三相输出电压之间的差值，判断是否存在缺相；-基于零序电压的方法：通过测量逆变器输出电压的零序分量，判断是否存在缺相。
3.缺相保护方法与流程在检测到缺相后，需要采取相应的保护措施，以避免逆变器输出的异常电压或电流对设备的损坏。
一种典型的缺相保护方法与流程如下：3.1缺相检测通过以上所述的电流法和电压法中的一种或多种方法，对逆变器的输出进行检测，判断是否存在缺相。
3.2报警信号触发当检测到缺相时，逆变器会产生相应的报警信号，该信号可用于触发后续的保护措施。
3.3断开逆变器输出在接收到报警信号后，逆变器会自动断开输出，避免异常电压或电流对设备的损坏。
3.4检修与恢复当逆变器输出断开后，需进行检修与恢复工作，以修复缺相导致的问题，并确保逆变器正常工作。
4.总结通过上述方法与流程，可以有效地检测三相逆变器输出的缺相问题，并采取相应的保护措施，保证逆变器正常运行。
当然，针对不同的应用场景，还可以根据实际情况进行相应的改进与优化。

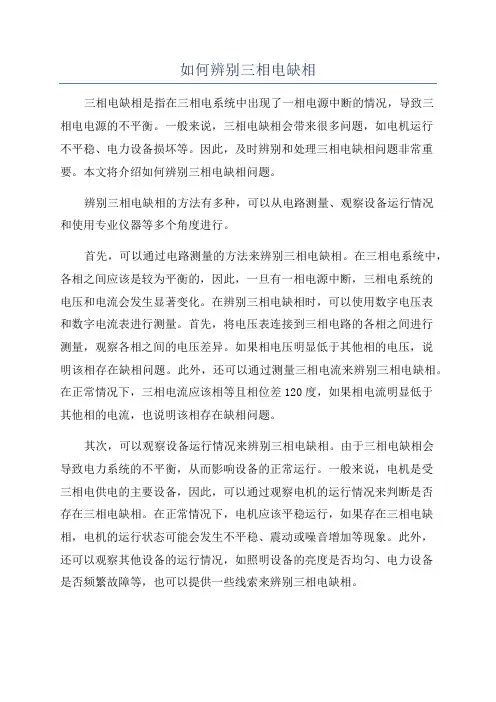

如何辨别三相电缺相
如何辨别三相电缺相三相电缺相是指在三相电系统中出现了一相电源中断的情况，导致三相电电源的不平衡。
一般来说，三相电缺相会带来很多问题，如电机运行不平稳、电力设备损坏等。
因此，及时辨别和处理三相电缺相问题非常重要。
本文将介绍如何辨别三相电缺相问题。
辨别三相电缺相的方法有多种，可以从电路测量、观察设备运行情况和使用专业仪器等多个角度进行。
首先，可以通过电路测量的方法来辨别三相电缺相。
在三相电系统中，各相之间应该是较为平衡的，因此，一旦有一相电源中断，三相电系统的电压和电流会发生显著变化。
在辨别三相电缺相时，可以使用数字电压表和数字电流表进行测量。
首先，将电压表连接到三相电路的各相之间进行测量，观察各相之间的电压差异。
如果相电压明显低于其他相的电压，说明该相存在缺相问题。
此外，还可以通过测量三相电流来辨别三相电缺相。
在正常情况下，三相电流应该相等且相位差120度，如果相电流明显低于其他相的电流，也说明该相存在缺相问题。
其次，可以观察设备运行情况来辨别三相电缺相。
由于三相电缺相会导致电力系统的不平衡，从而影响设备的正常运行。
一般来说，电机是受三相电供电的主要设备，因此，可以通过观察电机的运行情况来判断是否存在三相电缺相。
在正常情况下，电机应该平稳运行，如果存在三相电缺相，电机的运行状态可能会发生不平稳、震动或噪音增加等现象。
此外，还可以观察其他设备的运行情况，如照明设备的亮度是否均匀、电力设备是否频繁故障等，也可以提供一些线索来辨别三相电缺相。
此外，还可以使用专业的仪器来辨别三相电缺相。
市场上有许多专门用于检测三相电缺相的仪器，如三相电缺相检测仪。
这些仪器通常具有自动检测、显示和报警等功能，可以较快地判断三相电缺相的情况。
不过，这些仪器一般较为昂贵，不适合普通用户使用。
综上所述，辨别三相电缺相的方法有多种，可以从电路测量、观察设备运行情况和使用专业仪器等多个角度进行。
对于一般用户来说，可以从电路测量和观察设备运行情况两个方面入手，通过对电路参数的测量和设备运行情况的观察来初步判断是否存在三相电缺相问题。
三相缺相检测电路
三相缺相检测电路：缺相：LED3亮，LED2不亮，V15导通。
正常不缺相：LED2导通，LED3不亮。
JA，JB，JC是经过检测变压器从三相电输入端380V采样输入值，大约相电压为20V。
经N2三端稳压源电路产生12V电压，给比较器N1供电。
三相电经过V9，V10，V11后的电压对地值为1.17*20V=23.4V。
经电解电容E7稳压，R16，R17分压，比较器反相端输入电压值为23.4*3/23=3V。
如果无缺相，则比较器5,7,9端电压应为20/2*4.7/(3+4.7)=6.1V。
则同相端大于反向端，比较器输出为12V，这样LED3和V15不导通。
此时11脚电压为3V，10脚为12V，这13脚输出0，LED2导通，发光，表示不缺相。
当缺相时，例如JA相缺，则三相电经过V9，V10，V11后的电压对地值为1.17*20V*2/3=15.6V。
经电解电容E7稳压，R16，R17分压，比较器反相端输入电压值为15.6*3/23=2V。
可以分析出比较器5脚为0，小于4脚，则输出2脚为0，导致LED3亮，V15导通。
10脚为0，此时11脚大于10脚，15脚输出12V为高，LED2不亮。
使用N2三端稳压源电路的原因：（不清楚）如果直接给比较器供稳定的12V（有模块直接从U相转化12V电源出来），则在刚上电的时刻，比较器输入端电压都为0，此时比较器处于输出不定状态。
这样LED2和LED3都是不定的，对系统的控制也不定。
所以直接给比较器供12V电源是不合理的。
故而需要通过N2三端稳压源电路供电。
当3相电都没有时，比较器为LM339，有datasheet 可知，没有电视V O处于高阻态，不会导通。
3相缺相检测电路原理
3相缺相检测电路原理三相缺相检测电路用于检测三相电源中是否存在缺相现象，即是否有一个或多个相位无电压输出。
缺相检测电路主要由变压器、整流电路、电压比较电路和触发器组成。
以下是三相缺相检测电路的工作原理的详细解释。
1.变压器：三相缺相检测电路中使用的变压器通常是三相到单相变压器。
通过变压器的作用，将输入的三相电压转换为单相电压。
变压器的主要作用是将输入的三相电压降低到适当的水平，并将其输出给整流电路。
2.整流电路：整流电路将变压器输出的单相电压转换为直流电压，以便后续的电压比较和触发器部分进行处理。
整流电路可以采用整流桥电路，将交流输入转换为脉冲状的直流输出。
整流电路的输出将被连接到电压比较电路。
3.电压比较电路：电压比较电路用于将整流电路的输出与参考电压进行比较。
参考电压通常是通过电位器或其他方式设置的。
当整流电路的输出电压高于或等于参考电压时，电压比较电路将输出高电平信号；当整流电路的输出电压低于参考电压时，电压比较电路输出低电平信号。
电压比较电路中使用的比较器通常是运算放大器构成的。
4.触发器：触发器用于产生缺相检测电路的最终输出信号。
当电压比较电路输出低电平信号时，触发器将产生缺相检测电路的“无缺相”状态输出信号；当电压比较电路输出高电平信号时，触发器将产生缺相检测电路的“有缺相”状态输出信号。
5.反馈电路：缺相检测电路中还可以包括反馈电路，用于将输出信号反馈给输入端，以控制电路的工作状态。
例如，当检测到缺相时，反馈电路可以触发一个报警装置或关闭一些设备，以防止缺相电压对设备造成损坏。
总之，三相缺相检测电路通过变压器将输入的三相电压转换为单相电压，并经过整流、电压比较和触发器等部分的处理，最终产生缺相或无缺相的输出信号。
这样可以及时监测到三相电源中是否有相位无电压输出的情况，以确保设备和系统的正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三相电是我国工业供电的一种形式，是电能的一种输送形式，简称为三相电。
三
相交流电源，是由三个频率相同、振幅相等、相位依次互差120°的交流电势组
成的电源。
工业设备许多地方采用三相供电，一般是三相四线制供电。
三相电缺相就是在供电当中其中的一路电源线无电压或电压低，或供电线路断路。
测电笔，缺相的一根亮度低或不亮，带负载时可能测不出来。
用电压表，分别量三相对地电压，缺相的电压低或没有，或测相线之间电压，缺相的一根与其他的电压低或没有。
用万用表测量，AB/AC/BC两相之间的电压，假如有两相对其中一相分别为0，那么这一相断电。
在大配电柜上有万能开关转换电压表，测试显示各相之间的电压。
