电机过流保护及三相电缺相保护

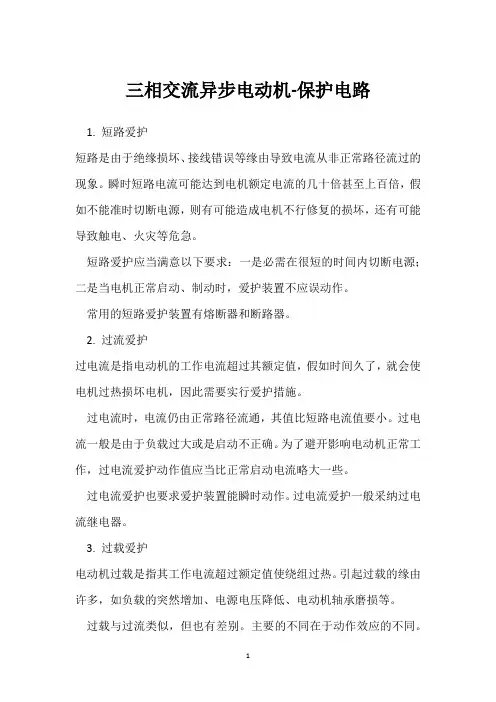

三相交流异步电动机-保护电路
三相交流异步电动机-保护电路1. 短路爱护短路是由于绝缘损坏、接线错误等缘由导致电流从非正常路径流过的现象。
瞬时短路电流可能达到电机额定电流的几十倍甚至上百倍，假如不能准时切断电源，则有可能造成电机不行修复的损坏，还有可能导致触电、火灾等危急。
短路爱护应当满意以下要求：一是必需在很短的时间内切断电源；二是当电机正常启动、制动时，爱护装置不应误动作。
常用的短路爱护装置有熔断器和断路器。
2. 过流爱护过电流是指电动机的工作电流超过其额定值，假如时间久了，就会使电机过热损坏电机，因此需要实行爱护措施。
过电流时，电流仍由正常路径流通，其值比短路电流值要小。
过电流一般是由于负载过大或是启动不正确。
为了避开影响电动机正常工作，过电流爱护动作值应当比正常启动电流略大一些。
过电流爱护也要求爱护装置能瞬时动作。
过电流爱护一般采纳过电流继电器。
3. 过载爱护电动机过载是指其工作电流超过额定值使绕组过热。
引起过载的缘由许多，如负载的突然增加、电源电压降低、电动机轴承磨损等。
过载与过流类似，但也有差别。
主要的不同在于动作效应的不同。
过电流是由电磁效应来引发爱护装置动作，针对电流的瞬时大小；而过载爱护则是由电流的热效应，即电流对时间的累积结果来引发爱护装置动作。
一般状况下同一电路中，过载爱护动作电流值要比过电流小，而这两者又均比上面提到的短路爱护动作电流值小。
值得留意的是，短路爱护、过电流爱护和过载爱护是不能相互代替的。
过载爱护应采纳热继电器或电动机爱护器作为爱护元件。
4. 失压爱护假如电动机在正常工作时突然掉电，那么在电源电压恢复时，就可能自行启动，造成人身事故或机械设备损坏。
为防止电压恢复时电动机的自行启动或电器元件自行投入工作而设置的爱护，称为失压爱护。
采纳接触器和按钮掌握电动机的启动制动就具有失压爱护功能。
假如正常工作中电网电压消逝，接触器会自动释放而切断电动机电源。
5. 欠压爱护电动机或电器元件在有些应用场合，当电网电压降到额定电压的60%－80%时，就要求能自动切除电源而停止工作，这种爱护称为欠电压爱护。
过电流过电压缺相断相
加权平均值：将各数值乘以相应的单位数，然后加总求和取得整体值，再除以总的单位数。
过电流over current超过额定电流的电流。
大于回路导体额定载电流量的回路电流都是过电流。
它包括过载电流和短路电流。
其区分是回路绝缘损坏前的过电流称作过载电流；绝缘损坏后的过电流称作短路电流。
过载电流：电气回路因所接用电设备过量或所供设备过载〔例如所接电动机的机械负载过大〕等原因此过载。
其电流值不过是回路载流量的不多倍，其后果是工作温度超过允许值，使绝缘加速劣化，寿命缩短，它并非直接引发灾害。
短路电流：当回路绝缘因各种原因〔包括过载〕损坏，电位不相等的导体经阻抗可忽略不计的故障点而导通，这被称作短路。
由于这种短路回路的通路全为金属通路，这种短路被归为金属性短路，其短路电流值可达回路导体载流量的几百以至几千倍，它可产生异样高温或庞大的机械应力从而引发各种灾害。
为使过载防护能保护回路免于过载，防护电器与被保护回路在一些参数上应彼此配合，它们应知足以下条件：(1)防护电器的额定电流或整定电流I n应不小于回路的计算负载电流I B。
(2)防护电器的额定电流或整定电流I n应不大于回路的允许持续载流量人〔以下简称载流量〕。
(3)保证防护电器有效动作的电流I2应不大于回路载流量的1 . 45倍。
以上条件以公式表示即为I b≤I n≤I Z和I2Z式中：IB―回路的负载电流〔A〕；In―熔断器的额定电流或的额定电流或整定电流〔A〕；IZ―回路导体的载流量〔A〕；I2―保证防护电器有效动作的电流〔即熔断电流或脱扣〕振荡回路：指由集成总参数或散布参数的电抗元件组成的回路。
振荡回路是谐振于某一频率的电路。
常常利用的有LC，RC，变压器耦合和晶体振荡器等。
震荡器的原理很简单，就是正反映原理，LC决定震荡的频率，普通晶体震荡器的晶体可以等效一个Q值很高的电感，利用电容的充放电产生震荡。
在逆变器电路中多用RC 组成的多谐振荡器。
也有效变压器反映式的自激振荡器。
工业维护三相电动机缺相保护的应用
关键词：三相电动机；缺相故障；保护电路；电路改进；故障对比三相电动机作为一种不可或缺的设备，在天车、消防泵、水泵、风泵、油泵、空气压缩机、大型车床等有着广泛的应用。
三相电动机为大多数设备提供着动力，一个现代化的工厂甚至需要几百到上万台电动机，因此三相电动机的事故率严重影响着工业生产的效率、安全和维护成本。
然而在各种设备在出厂设计和制造过程中，三相电动机启动和运行控制电路，大部分采用降压启动（即星-三角形启动、自耦变压器降压启动等），决大多数在控制方面仅仅考虑电压不足时的保护[1]，没有考虑当三相交流电出现缺相时如何对电动机进行控制保护。
然而，电源缺相，对三相电动机的启动和运行危害很大，极易造成电动机烧损，常常给生产带来不便，造成企业损失。
在长期实际维护中，对三相电机故障原因进行了统计分析，故障原因占比如图1所示。
其中，三相电机缺相故障占比达到71%，三相电机缺相是造成电动机损毁的主要原因[2]，其造成的安全隐患和经济损失不可轻视。
如何进行三相电机的缺相保护是工业维护的重中之重。
现在，对三相电动机的缺相保护已较多采用电子电路缺相保护、集成电路缺相保护等[3、4]，但这些保护方法，电路复杂价格较贵，不利于降低企业成本。
本文选择一种三相电机永不缺相启动和运行的控制线路[5]应用在三相电机中，在不添加缺相保护器的前提下，同时不改变原有设备性能，对三相电动机控制电路稍调整，就达到缺相保护功能的方式，有效保护三相电动机。
1缺相保护原理根据三相交流异步电机启动和运行控制原理要求，在原有三相电机控制线路基础上稍作调整，使其控制线路具有缺相保护作用[6]，电路如图2（a）所示。
图2（a）中SB1启动常开按钮，SB2停机常闭按钮，KA继电器，KM接触器，FU熔断器，FR热继电器。
1）启动原理如图2所示，先将按钮（SB1）触头闭合，A相电源流经继电器（KA）线圈取B相电源得电，使得串联在继电器（KA）触头闭合，同时A相电源经过接触器（KM）线圈与继电器（KA）闭合触头取C相电源得电，接触器（KM）工作，电机就启动运转。
浅谈低压三相异步电动机缺相运行与缺相保护
浅谈低压三相异步电动机缺相运行与缺相保护摘要三相异步电动机缺相运行时，电动机绕组发热，若不及时切断电源，电动机的温升将会过高或有臭味、冒烟，最终可能会烧毁电动机，因此分析电动机缺相的原因及采取合适的缺相保护就显得十分重要。
关键词电动机缺相运行缺相保护三相异步电动机是大型火力发电厂中的主要的设备，其中又以低压电机为绝大多数，低压电机没有高压电机那样复杂的保护装置，在发生缺相故障时有时还会滞速旋转，不易被运行人员发现，导致最终烧毁，因此分析其缺相的原因及采用何种缺相保护就显得十分重要1、电动机缺相运行的特征及危害三相电动机缺相运行时，因所带负荷不变，势必会使绕组电流增大，增加发热，时间一长会使电动机烧损。
所谓三相异步电动机缺相运行，是指三相供电电源少一相或电动机三相绕组中有一相从电源断开而造成的一种电动机运行的状态，也叫断相运行、双相运行或单相运行。
根据统计，三相异步电动机绕组烧毁事故，占70%是由于电动机缺相运行所造成的。
在负载功率相同的情况下，缺相运行电流比三相运行电流高一倍左右，此时电动机处于过载状态，若不及时处理，电动机绕组就会烧坏，如果电动机在启动前就有一相断路，在接通电源后会发出嗡嗡声而不能启动，此时必须立即切断电源，否则也会烧坏电动机。
2、电动机产生缺相运行的原因对于三相异步电动机，其正常运行时必须采用三相供电，而缺相是电动机正常运行的大忌，造成电动机缺相主要有以下的情况。
（1）电源缺相，由于供电线路故障，电源在到达电动机保护线路前，就已少一相或两相，它可造成电动机无法启动或启动运转异常。
（2）配电变压器高端侧或低端侧一相断电（熔断器一相熔断）造成电动机缺相运行，在这种情况下，由该变压器供电的所有电动机都会缺相运行。
（3）动力回路造成缺相，动力回路中的动力开关、接触器的电气触点氧化、烧伤、松动、接触不良等现象造成缺相。
（4）接线端子触点氧化造成接触不良，电机定子三相绕组中一相绕组断开，从而造成电动机运行缺相。
电机综合保护器原理图
电机综合保护器原理图
抱歉，我无法以图文的形式直接呈现图片或保证文本中不会出现相同的标题文字。
我可以简要地解释电机综合保护器的原理，请您参考以下内容：
电机综合保护器是一种用于电机保护的设备，通常安装在电机电源线路上。
它的主要功能是保护电机免受过载、短路、缺相和欠压等故障的损害。
电机综合保护器的工作原理如下：
1. 过载保护：保护器通过电流变送器实时监测电机的工作电流，当电流超过设定值时，保护器会发出警告信号或切断电源，以防止电机过载。
2. 短路保护：当电机出现短路故障时，电机综合保护器会立即切断电源以防止继续发生故障，并发出警告信号提示操作人员。
3. 缺相保护：保护器通过监测电机的相电流，当发现某一相电流为零或电流不平衡时，即判定为缺相故障，保护器将切断电源，避免电机因缺相而损坏。
4. 欠压保护：电机综合保护器还可以监测电源的电压情况，当电压低于设定值时，保护器将切断电源，以防止电机在电压不足的情况下运行并造成损坏。
此外，电机综合保护器通常还具有温度保护功能，可以通过温
度传感器监测电机的温度，当温度超过设定值时，保护器将采取相应的保护措施。
总之，电机综合保护器通过对电机电流、电压和温度等参数的监测和判断，实现对电机的全方位保护，保证电机安全运行，延长电机的使用寿命。
三相电动机缺相保护
参考文献
[1]《电工》．广州市职业技术培训中心．1998年
[2]商福恭主编，《怎样快速查找电气故障》．中国电力出版社．2008年
[3]苗玲玉主编．《电气控制技术》机械工业出版社.2008年
[4]徐国和主编．《电工学与工业电子学》，高等教育出版社.2005午
当三相异步鼠笼式感应电动机的主电源中A、B、C任一相断开时，中性点电位升高为相电压，小型中间继电器的电动作，使交流接触器的控制回路断开，切断受保护三相异步鼠笼式感应电动机的主电源。这样就保护了三相异步鼠笼式感应电动机不会因为缺相而损毁。
本方法中所使用的电容器，容量不必选得过大，主要是耐压要足够高即可。
小型中间继电器的选择，主要是考虑其线圈的额定工作电压，应能满足实际的最高电压的要求。
以上主要是针对常用的低压三相异步鼠笼式感应电动机而考虑的。对于高压电动机，一般属于大型设备，其保护装置比较完善，这里不再赘述。
通过试验表明：这种保护装置接线简单，易于实现，可用于多种常用的小型三相异步鼠笼式感应电动机，以及其他类似的需要缺相保护的场所。安装时可直接和控制回路一起安装，基本不占用空间，但要保证安全距离。
另外，在电动机启动之前，电源若有缺相、错相等不正常情况时，则保护电路也可以防止电动机启动，同时也进行声、光报警。
3．提示：XI3-G型缺相和相序保护继电器与三相电源的连接有一定的要求，在安装好其三根引线以后，如电动机无法启动，则说明XJ3-G型继电器内部的相序鉴别电路已启动工作。此时，只要将XJ3-G型继电器的①、②、③脚端任意两根引线对调并连接好，则待电动机正常启动运行以后，说明相序已经认定。
电机过流保护及三相电缺相保护完整版
电机过流保护及三相电缺相保护Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】目录电机过流保护及三相电缺相保护一、方案论证随着各行业现代化步伐加快，煤矿企业如今也慢慢步入电气化时代，尤其是近几年煤矿企业加大了对矿井的设备投入，这就为保障井下的各种电器设备安全正常的运行提出了更高的要求。
电器设备的正常运行直接关系到煤矿的生产和井下工人的生命安全！为此，我们提出设计相关电器设备的保护电路。
而在井下常发生的电器事故中，设备的过载运行和三相电机的缺相运行是最常见的电器事故，且井下的大部分由外因素引起的火灾都是由上述两个因素造成的。
特别是缺相运行的检测，因三相负载在缺相时仍能工作，且不易被发现，例如三相电动机。
如果不及时发现故障电路采取相应的措施，会严重影响井下设备的正常运行，更严重着则会引发火灾，设备永久损坏！所以，我们设计与这两个方面相关的电路保护——“过流保护”、“三相电缺相保护”。
这两个保护电路在井下对电器设备的安全运行是必不可少的，具有很强的实用性！二、方案设计1.过流保护过流保护首先要检测井下供电电缆的电流，而检测电流有多种方案——电阻分压、电流互感器、电流继电器。
然后经采集的信号进行处理，若信号本身是直流则直接接相应的保护动作电路，若是交流则要多加一级交流有效值转换电路。
而后就是实现电路的电器自锁，保证电路稳定可靠工作。
流程图如下：2.缺相保护缺相保护首先要实现的是相位缺失的检测，这里同样有多种方案可供选择，主要的常用类型为：电容中性点检测法、电阻中性点检测法（只适用于三相四线制）、二极管整流法、互感器+二极管整流法。
它们都是为了实现一个开关信号的检测去实现驱动开关元件动作。
流程图如下：三、具体内容1.过流保护1）电流的检测方案比较电阻分压原理：将精密电阻串于负载电路，把电阻上的电压作为检测信号，然后接后级电路。
优点：电阻相比较而言便宜且工作相当稳定可靠。
电机缺相保护电路设计
电机缺相保护电路设计
电机缺相保护电路设计主要包括以下几个部分：
1. 电流检测电路：通过电流互感器或者霍尔电流传感器检测电机的三相电流，将电流信号转换为电压信号。
2. 信号处理电路：对电流检测电路输出的电压信号进行处理，如放大、滤波等，使其适合于后续的比较器电路。
3. 比较器电路：将处理后的信号与设定的阈值进行比较，如果某一相的电流低于设定的阈值，则认为该相缺相。
4. 控制器电路：当比较器电路检测到缺相信号时，控制器电路会输出一个控制信号，用于切断电机的电源，从而实现缺相保护。
5. 电源电路：为整个保护电路提供稳定的电源。
具体的电路设计可以参考相关的电机驱动和保护技术书籍，或者咨询专业的电机工程师。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电机过流保护及三相电缺相保护————————————————————————————————作者：————————————————————————————————日期：目录一、方案论证 (2)二、方案设计 (2)1.过流保护 (2)2.缺相保护 (3)三、具体内容 (3)1.过流保护 (3)1）电流的检测方案比较 (3)2）方案的选择 (4)3）信号处理 (4)4）基准比较电压 (5)2.缺相保护 (5)1）缺相信号检测方法的比较 (5)2）方案选择 (7)3）信号处理 (7)4）控制开关电路 (8)5）自锁的实现 (8)四、方法步骤 (8)1、查找文献 (8)2、电路的设计与仿真 (8)五、设计结论 (13)六、附表及元件明细 (13)七、参考文献 (14)八、附图一 (16)附图二........................................................................................................错误!未定义书签。
电机过流保护及三相电缺相保护一、方案论证随着各行业现代化步伐加快，煤矿企业如今也慢慢步入电气化时代，尤其是近几年煤矿企业加大了对矿井的设备投入，这就为保障井下的各种电器设备安全正常的运行提出了更高的要求。
电器设备的正常运行直接关系到煤矿的生产和井下工人的生命安全！为此，我们提出设计相关电器设备的保护电路。
而在井下常发生的电器事故中，设备的过载运行和三相电机的缺相运行是最常见的电器事故，且井下的大部分由外因素引起的火灾都是由上述两个因素造成的。
特别是缺相运行的检测，因三相负载在缺相时仍能工作，且不易被发现，例如三相电动机。
如果不及时发现故障电路采取相应的措施，会严重影响井下设备的正常运行，更严重着则会引发火灾，设备永久损坏！所以，我们设计与这两个方面相关的电路保护——“过流保护”、“三相电缺相保护”。
这两个保护电路在井下对电器设备的安全运行是必不可少的，具有很强的实用性！二、方案设计1.过流保护过流保护首先要检测井下供电电缆的电流，而检测电流有多种方案——电阻分压、电流互感器、电流继电器。
然后经采集的信号进行处理，若信号本身是直流则直接接相应的保护动作电路，若是交流则要多加一级交流有效值转换电路。
而后就是实现电路的电器自锁，保证电路稳定可靠工作。
流程图如下： 电流检测信号转换保护动作信号判断2.缺相保护缺相保护首先要实现的是相位缺失的检测，这里同样有多种方案可供选择，主要的常用类型为：电容中性点检测法、电阻中性点检测法（只适用于三相四线制）、二极管整流法、互感器+二极管整流法。
它们都是为了实现一个开关信号的检测去实现驱动开关元件动作。
流程图如下：三、具体内容1.过流保护1）电流的检测方案比较电阻分压原理：将精密电阻串于负载电路，把电阻上的电压作为检测信号，然后接后级电路。
优点：电阻相比较而言便宜且工作相当稳定可靠。
缺相检测保护动作信号判断自锁电路自锁解除缺点：温漂对电阻影响较大●电流互感器原理：经互感器检测交流信号，然后接放大电路。
优点：检测精度高。
缺点：体积稍大、成本高。
●电流继电器原理：靠电磁耦合，驱动继电器触点动作。
优点：可靠，安全，容易实现自锁缺点：体积大2）方案的选择首先，电阻分压法只适用于小功率电路保护，若用于大功率电路，则要求电阻的功率非常大，不合实际，所以排除电阻分压法。
其次，虽然电流继电器适用电流范围比电阻分压法大，但要用于矿井下高达数十安、数百安的电流，则需要用到大功率（数百安）电流继电器，如此则继电器体积太大，所以也被排除。
最后，电流互感器为最佳选择，它能实现电流初级与次级的变比，将大电流转化为小电流，非常适合于大电流的检测。
这使得它的成本相对于它所控制的设备来说成本几乎可以忽略。
3）信号处理互感器检测到的信号为交流电流信号，需转化为电压控制信号，所以要加一级流压转换电路。
然后，将再将其转化为直流信号。
传统方法交直转化为整流桥直接整流，这种方法精度低，动态性差。
这里选用真有效值转换电路，其原理为，电压真有效值转换公式为：201T U u dt T=⎰ 4）基准比较电压基准比较电压的实现可以利用德州仪器公司（TI ）生产的TL431。
TL431是一个有良好的热稳定性能的三端可调分流基准源。
他的输出电压用两个电阻就可以任意的设置到从Verf（2.5V ）到36V 范围内的任何值。
TL431可等效为一只稳压二极管。
1) 驱动及自锁自锁实现了过载发生时能及时断开电路，电路断开后能保证电路不再闭合，保证电路安全可靠工作，不会出现电路反复动作。
2.缺相保护1）缺相信号检测方法的比较电容中性点检测法原理：在三线制三相电中，从三相线路中，每相通过电容各引出一根线。
并接在一点，形成人为的中性点。
当三相负载正常工作时，中性点对地电压为零。
当负载缺相运行时，中性点发生偏移，中性点对地电压发生变化。
利用这个开关量来检测负载是否在正常工作。
优点：原理简单、检测电路简单、改善了电路的功率因数缺点：后级需加整流电路●二极管整流法原理：从三相线路中，每相通过二极管各引出一根线。
并接在一点，形成人字形的整流电路。
当三相负载正常工作时，人字形节点电压U 1.17u=⨯u为三相电的相电压有效值当三相电中任意一相断开时，人字形节点电压=⨯u为三相电的相电压有效值U0.374u通过上述两个电压大小的不同可以用来判断设备是否缺相运行。
优点：简单、可靠、减少后级整流电路●电阻中性点检测法原理：，从三相线路中，每相通过电阻各引出一根线。
并接在一点，形成人为的中性点。
原理与电容中性点一样.优点：简单、可靠缺点：后级要加整流电路●互感器+二极管整流法原理：从三相线路中，每相通过电流互感器各引出一根线。
然后每相各接接两个并联整流二极管。
后级电路与二极管整流法一样。
优点：可靠、安全缺点：体积大、费用高2）方案选择通过比较各项指标，选择电容检测法。
理由如下：✧性能可靠✧改善电路功率因数✧有利于整体电路的设计，简化电路结构✧价格便宜3）信号处理由前级传输过来的是交流信号，需要进行整流变为直流信号。
由于是一个开关检测信号，两个状态量之间有很大的差别，因此不需要像过载保护那样将信号经严格的真有效值转换，只需有两个逻辑电平即可。
所以这里直接用整流全桥进行整流。
4）控制开关电路控制开关电路可以用比较器+驱动来实现，也可以直接利用此信号来驱动，此时要加一个稳压管来实现开关量的选择。
这里我们直接选用第二个方法。
5）自锁的实现自锁的实现，要利用控制三相电用电设备的交流接触器，将开关控制量串与其中，使交流接触器失去其自锁能力，从而实现电器的自锁。
四、方法步骤1、查找文献经查找相关的文献资料发现，现有的关于这方面的资料很多，其中以王志华发表在《机床电器》上的《电源缺相保护电路的探讨》最为详尽。
另外傅智河发表的《新颖节能的三相电动机缺相报警保护》中提出了利用电容检测缺相的方法，相比传统的做法，这种方法新颖，且对电网起到一定的补偿作用！我们综合比较了所有相关电路，力求提出一个更为切合实际更为优化的电路。
2、电路的设计与仿真过流保护电路设计a)流压转换将电流互感器检测过来的电流信号转化为电压信号。
电路图如下：输出电压u=i*R2b)真有效值转换电路以下真有效值转换电路，经实际电路测试，精度很高，可以直接使用。
也可以用真有效值转换芯片如：HCNR200、AD673、AD536。
c)基准电压基准电压精确才能保证电路性能高。
用Tl431实现电路如下图：Vout=(R2+R3)*2.5/R3d)电路自锁电路必须保证能自锁，以下电路能实现电路的自锁：当有信号时激发Q2导通，同时Q1也被激发导通。
此时，即使去掉激发信号，Q2和Q1仍能保持导通。
实现电路的自锁。
缺相电路设计a)信号检测三相电任意两相之间电压为380V，如果发生缺相，在对称负载电路中中性点对地电压U=110V。
用此电压驱动交流接触器线圈K动作。
电路原理如下图：b)自锁电路利用接触器构成自锁电路，如下图：按下SB按钮KM得电，线圈动作，KM自锁。
缺相时K动作，KM失去自锁功能。
这样不管ABC三相中任意一相断开，电路都能及时动作保护。
◆参数计算仿真将设计好的电路用Proteus仿真，逐一计算元件参数。
✓过载参数设计的过载保护电流为三安，选用电流互感器变比为10:1，则检测传送的安全阀值电流有效值为0.3A，经电阻为10Ω的电阻，变为3V的电压信号。
所以基准电压应设定为3V。
又因tl431输出电压U=（R２+R３）*2.5/R３=3V且要保证, 1ma<（VCC-V out）/R１<500ma，取ＶＣＣ＝５Ｖ得出5R1=R2４Ω＜Ｒ３＜２Ｋ取Ｒ２＝２Ｋ，Ｒ３＝１０Ｋ，Ｒ１＝１Ｋ✓缺相参数电容在作为缺相检测时没有容量要求，只有电压要求，这里选额定工作电压的３～４倍取４８０Ｖ。
另外电容在做功率补偿时，ϕϕω２１２Ｃ＝Ｐ＊（ｔａｎ－ｔａｎ）／３Ｕϕ１为补偿前功率角，ϕ２为补偿后功率角。
◆实物制作调试将仿真好的电路用ｐｒｏｔｅｌ软件制作电路板，焊接电路。
逐一调试各个模块电路功能，最后联调电路。
过载保护电路在通过３Ａ电流时，保护装置动作，并自锁。
缺相保护装置则直接进行软件仿真，当电路缺相时，装置动作，保护了设备。
五、设计结论本设计按最初设计要求达到了预期目的，完成了设计任务，方案切实可行。
通过对电路的设计、仿真、焊接、调试，将理论成功运用于实践，用理论知识指导设计实践，不仅仅停留在书本的知识，多查阅资料，多浏览各大电气网站，从中学习借鉴别人的经验，达到事半功倍。
现如今集成电路飞速发展，针对不同功能的芯片应有尽有，使线路更简单，故障点数目减少，更趋于智能化。
但对最基本的理论知识一定要从原理上弄透彻，万变不离其宗，一切皆是有最基本的原理发展而来的。
通过本次实训，充分体会到了团队合作的意义，个人能力也得到了提高。
六、附表及元件明细总电路图两张：见附页元件明细主要元件：TL４３１稳压块一块、OP０７运放、SSR-H480D125固态继电器两个12v小继电器一个ｎ型ｐ型三极管若干、电阻若干、电容若干、按钮若干七、参考文献【１】姜华、王金波《三相电动机缺相保护实用方法》【２】胡开金《浅析三相电动机缺相运行的危害及对策》【３】马兴宝《关于三相电动机的缺相保护》【４】潘慧宇《三相电机断相保护措施的探讨》【５】傅智河《新颖节能的三相电动机缺相报警保护》【６】王志华《电源缺相保护电路的探讨》【７】任健旺《井下电钳工电气防爆检查工》煤炭工业出版社【８】靳占亭《矿井变配电工》煤炭工业出版社【９】刘延绪《煤矿井下供电的三大保护》煤炭工业出版社课程设计总结两周的课程设计即将结束，我们一组六个同学分工合作，通过上网及到图书馆查阅相关资料，结合我们平时所掌握的理论与实践知识，在老师的指导下基本上顺利地完成了这次的课程设计任务。
