数字测图实习分析方案完整

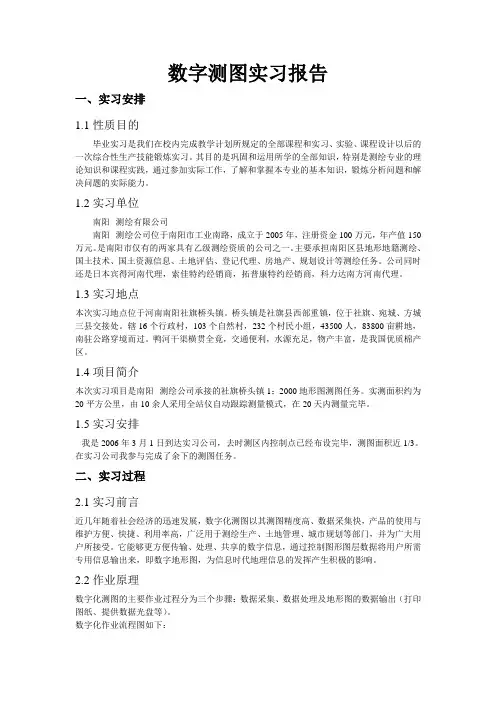

数字测图实习报告(本科)
数字测图实习报告一、实习安排1.1 性质目的毕业实习是我们在校内完成教学计划所规定的全部课程和实习、实验、课程设计以后的一次综合性生产技能锻炼实习。
其目的是巩固和运用所学的全部知识，特别是测绘专业的理论知识和课程实践，通过参加实际工作，了解和掌握本专业的基本知识，锻炼分析问题和解决问题的实际能力。
1.2 实习单位南阳--测绘有限公司南阳--测绘公司位于南阳市工业南路，成立于2005年，注册资金100万元，年产值150万元。
是南阳市仅有的两家具有乙级测绘资质的公司之一。
主要承担南阳区县地形地籍测绘、国土技术、国土资源信息、土地评估、登记代理、房地产、规划设计等测绘任务。
公司同时还是日本宾得河南代理，索佳特约经销商，拓普康特约经销商，科力达南方河南代理。
1.3实习地点本次实习地点位于河南南阳社旗桥头镇。
桥头镇是社旗县西部重镇，位于社旗、宛城、方城三县交接处。
辖16个行政村，103个自然村，232个村民小组，43500人，83800亩耕地，南驻公路穿境而过。
鸭河干渠横贯全竟，交通便利，水源充足，物产丰富，是我国优质棉产区。
1.4项目简介本次实习项目是南阳--测绘公司承接的社旗桥头镇1：2000地形图测图任务。
实测面积约为20平方公里，由10余人采用全站仪自动跟踪测量模式，在20天内测量完毕。
1.5 实习安排我是2006年3月1日到达实习公司，去时测区内控制点已经布设完毕，测图面积近1/3。
在实习公司我参与完成了余下的测图任务。
二、实习过程2.1 实习前言近几年随着社会经济的迅速发展，数字化测图以其测图精度高、数据采集快，产品的使用与维护方便、快捷、利用率高，广泛用于测绘生产、土地管理、城市规划等部门，并为广大用户所接受。
它能够更方便传输、处理、共享的数字信息，通过控制图形图层数据将用户所需专用信息输出来，即数字地形图，为信息时代地理信息的发挥产生积极的影响。
2.2作业原理数字化测图的主要作业过程分为三个步骤：数据采集、数据处理及地形图的数据输出（打印图纸、提供数据光盘等）。
数字测图实习报告
数字测图实习报告实习报告：数字测图一、实习单位及时间实习单位：XXX公司实习时间：XXXX年X月-X月二、实习背景及目的随着信息技术的快速发展和应用，数字测图技术逐渐成为地理信息系统(GIS)和遥感技术中不可或缺的重要环节。
本次实习的目的是通过参与实际的数字测图项目，了解并掌握数字测图的工作流程和技术方法，提高自身的技术能力和实践经验。
三、实习内容1. 项目介绍：在实习期间，参与了一个土地利用调查的数字测图项目。
该项目的主要目标是绘制指定区域的土地利用分布图，为环境保护和城市规划提供决策依据。
2. 数据采集：首先，我们进行了实地考察，对研究区域进行了详细的调查，记录了区域内的土地利用情况。
同时，还利用遥感影像对该区域进行了高分辨率的影像采集，为后续的数字测图提供数据支持。
3. 数据处理：接下来，我们利用专业的地理信息软件，对采集到的遥感影像进行了预处理。
这包括影像的校正、配准和投影变换等操作，以保证影像的准确性和一致性。
4. 特征提取：在数据处理的基础上，我们利用图像处理和模式识别技术，对影像进行了特征提取。
通过分析影像中不同的色彩和纹理信息，我们成功地将影像中的不同土地类型进行了区分，并提取出相应的特征参数。
5. 数字测图：最后，我们利用提取到的土地利用特征参数，绘制了完整的土地利用分布图。
在绘制过程中，我们结合地理信息系统(GIS)的功能，对不同的土地利用类型进行了分类和标注，使得图像更具可读性和信息丰富度。
四、实习心得和体会通过本次实习，我对数字测图的工作流程和技术方法有了更深入的了解。
我学会了如何利用地理信息软件和遥感影像进行数据处理和特征提取，以及如何应用 GIS 技术进行数字测图。
同时，我还通过参与实际的项目，提高了解决问题和合作的能力。
在这个过程中，我学到了很多理论知识的实践应用，也提高了自己的动手能力和技术水平。
总之，通过这次实习，我对数字测图的工作流程和技术方法有了更深入的了解，并在实践中得到了巩固和提高。

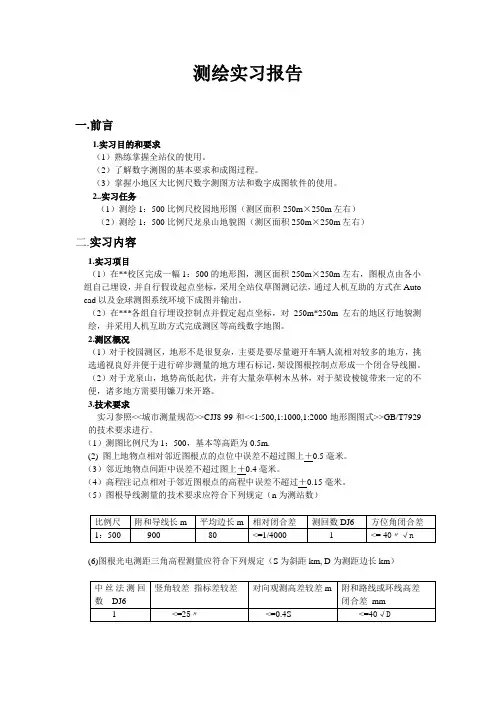

数字测图实习报告 (2)
测绘实习报告一.前言1.实习目的和要求（1）熟练掌握全站仪的使用。
（2）了解数字测图的基本要求和成图过程。
（3）掌握小地区大比例尺数字测图方法和数字成图软件的使用。
2..实习任务（1）测绘1：500比例尺校园地形图（测区面积250m×250m左右）（2）测绘1：500比例尺龙泉山地貌图（测区面积250m×250m左右）二.实习内容1.实习项目（1）在**校区完成一幅1：500的地形图，测区面积250m×250m左右，图根点由各小组自己埋设，并自行假设起点坐标，采用全站仪草图测记法，通过人机互助的方式在Auto cad以及金球测图系统环境下成图并输出。
（2）在***各组自行埋设控制点并假定起点坐标，对250m*250m左右的地区行地貌测绘，并采用人机互助方式完成测区等高线数字地图。
2.测区概况（1）对于校园测区，地形不是很复杂，主要是要尽量避开车辆人流相对较多的地方，挑选通视良好并便于进行碎步测量的地方埋石标记，架设图根控制点形成一个闭合导线圈。
（2）对于龙泉山，地势高低起伏，并有大量杂草树木丛林，对于架设棱镜带来一定的不便，诸多地方需要用镰刀来开路。
3.技术要求实习参照<<城市测量规范>>CJJ8-99和<<1:500,1:1000,1:2000地形图图式>>GB/T7929的技术要求进行。
（1）测图比例尺为1：500，基本等高距为0.5m.(2) 图上地物点相对邻近图根点的点位中误差不超过图上＋0.5毫米。
（3）邻近地物点间距中误差不超过图上＋0.4毫米。
（4）高程注记点相对于邻近图根点的高程中误差不超过＋0.15毫米。
（5）图根导线测量的技术要求应符合下列规定（n为测站数）(6)图根光电测距三角高程测量应符合下列规定（S为斜距km, D为测距边长km）4.作业方法及实习成果（1）图根控制测量：采用图根三维光电测距导线测量，在控制点间布设闭合导线，利用全站仪进行数据的观测。
数字化测图测量实习报告
数字化测图测量实习报告数字化测图测量实习报告1伴随着暴雨，阵雨，小雨和大太阳的实习生活总算要结束了，我想大家这些天的心情也和这多变的天气一样起伏不定，而大家也顺利的由中国移民到了南非吧。
我们一起经历了吵吵闹闹，开开心心，也感受到了更多的充实和真实，很有意义。
俗话说的好，实践是检验真理的唯一标准。
还记得我们领了仪器后，第一次扛着全站仪一大堆人在东五楼那边，你看看我，我看看你，完全是懵的。
当时，我就觉得我们真的是相顾无言，惟有泪千行的感觉啊!仔细想想，我们开始实习干的第一件事就是掰树了。
然后在茫然中度过了第一天的实习生活。
而他们男生也在这天晚上回去进行了热烈的讨论和仔细的研究，而我就在寝室看了看书，发现是懂非懂的。
第二天的时候，我们依照“先整体后局部，先控制后碎步”的概念，并在熟悉了全站仪的使用方法，测回法，竖直角以及指标差的计算，以及如何布设控制网和用仪器获得观测数据的方法的知识以后，开始进行控制网的布设。
本以为可以顺利地进行这一切，可是往往我们想得太过简单了。
毕竟以前接触的只是一些简单的碎步，比如测一个建筑物等等，甚至连坐标都是自己假定的。
所以这样的一个布设工作，对刚接触的我们来说，也算是一个不小的挑战了。
在跟老师了解到相关的知识后，我们的第一条导线终于诞生了，一条11个控制点的闭合导线，也宣告着我们的实习真正的开始了。
测量过程中依旧是磕磕碰碰，刚开始还会出现测了很久才看到有的数据没有测，又得重来的情况，有的时候一个测站上面都得耽搁好久。
就这么一个简单的闭合导线，我们做了好几天才完成。
本来做完了是值得高兴的，但却因为角度闭合差与高差闭合差都超限而以失败告终。
最终，男生那边研究猜想可能是路线太长导致误差积累。
于是放弃了之前的闭合导线将其改为做两条附和导线。
由于前面的经验积累，这一次我们做起来游刃有余，很快就完美落幕了。
当时的我们心里充满了小小的高兴和自豪之感。
接下来的就是碎步测量。
相对而言，碎步测量就要容易很多了，毕竟之前也是多次接触，而唯一不同的也就是工作量大了很多。
数字测图实习报告三篇
数字测图实习报告数字测图实习报告三篇在当下这个社会中，报告的用途越来越大，报告中涉及到专业性术语要解释清楚。
相信很多朋友都对写报告感到非常苦恼吧，以下是小编帮大家整理的数字测图实习报告3篇，欢迎阅读，希望大家能够喜欢。
数字测图实习报告篇1一、实习目的及意义通过这次实习，使我们对《数字化测图》这门课程有一个系统的了解和掌握，进一步加深我们对数字化测图的基本理论和基本知识的理解，提高我们实际操作的能力。
本次实习培养了我们理论联系实际，分析问题以及实地解决问题的能力，更要求我们在工作中要实事求是，严谨认真，吃苦耐劳，同时还要团结协作，相互配合，共同完成好小组的实习任务。
从各方面锻炼自己，为以后的测量工作打下良好的基础。
二、实习内容及要求1、实习的具体内容如下：1、数字地图测绘（1）练习和掌握全站仪的使用方法；（2）每组测绘一幅1：1000的数字地图；（3）熟悉和掌握南方CASS地形测图软件编辑地形图的基本方法。
2、数字地图的工程应用（1）完成测站改正；（2）完成设计路线的断面图绘制；（3）用DTM和断面法计算土方量。
3、MAPGIS扫描矢量化熟悉MAPGIS软件进行扫描矢量化的步骤和方法。
2、实习的具体要求如下(1) 掌握数字化测图的基本过程和基本方法。
(2) 掌握并熟练全站仪的使用。
(3) 掌握使用数字成图软件（南方CASS）进行数字地图编绘的方法。
(4) 掌握矢量化软件进行地图的扫描矢量化操作步骤和方法。
三、数字地形图测绘基本原理采用草图法进行数字化测图，主要作业过程分为三个步骤：数据采集，数据处理及地形图的数据输出。
在本次实习中利用中纬全站仪进行外业数据采集，在内业计算机上采用南方CASS软件进行数据处理成图。
四、数字地图测绘过程1、踏勘，选点本次实习地点是杨凌职业技术学院南校区，地形十分熟悉。
老师带领我们在校区大门口选择一点作为已知点，根据一份小比例尺图，选出一条闭合导线，现场选出导线点，并均匀分布在校内，共计6个点。
数字测图实习报告
数字测图实习报告一、实习目的数字测图原理与方法是测绘工程专业的主要基础课之一，又是一门实践性很强的课程，为了进一步巩固和深化课堂教学内容，培养我们运用所学的测量学基本理论和基本技能解决实际问题的能力，加强基本功的训练，和测量工程是素质的培养，同时也培养我们的吃苦耐劳、团结协作的集体精神，学校安排了为期六周的教学实习，其目的与要求有以下几点：1、熟练掌握使用仪器（水准仪，全站仪）的使用方法。
2、掌握图根导线测量，交会测量，三、四等水准测量的观测方法和计算方法。
3、了解全站仪测图的基本方法和测图过程。
4、掌握数字测图的基本要求和成图过程，掌握大比例尺测图方法和成图软件的使用。
二、实习任务以小组为单位（1）布设和施测一条闭合导线控制测量；（2）在布设的导线的基础上.,进行碎部测量，并利用CASS进行室内成果处理。
三、实习仪器和软件仪器：全站仪:是一种集光、机、电为一体的高技术测量仪器,是集水平角、竖直角、距离(斜距、平距)、高差测量功能于一体的测绘仪器系统。
因其一次安置仪器就可完成该测站上全部测量工作,所以称之为全站仪。
水准尺:与水准仪配合进行水准测量的标尺。
分为黑面尺和红面尺。
本次实习中在四等水准测量中用到棱镜:配合全站仪所使用的仪器。
在高程测量以及测图测量中用到,在测量前还需将棱镜常数改正垫尺:用于架设转点。
钢尺:用于在高程测量和测图测量时测量仪器的高度卷尺:用于四等测量时仪器间的距离的测量,因为在测量时要求两水准尺的距离与仪器的距离有一定的要求,两水准尺应小于80m软件:南方CASS 。
四，作业方法四等水准仪在四等水准测量时我们用到的仪器是水准仪。
所要的操作步骤如下:安置--粗平--瞄准--精平--读数。
水准测量在安置之前应该正确的放置三脚架,首先,松开架腿上的螺旋,伸缩架腿,跳到合适的位置。
旋紧制动螺旋,三脚等距分开,是架头致水平。
如若在泥土地面上,应该将三脚架的三个脚尖踩入土中,使三脚架稳定。
数字测图实训报告
数字测图实训报告
实训报告
一、实训目的：
通过数字测图实训，学习并掌握数字测图的基本原理和操作方法，提高绘图精度和准确度，培养工程测量和绘图技能。
二、实训内容：
1. 数字测图的基本原理介绍：数字测图是利用电子测量仪器和计算机软件进行测量和绘图的一种方法。
通过使用全站仪、GPS和CAD软件等工具，能够快速、准确地进行测量和绘图，提高生产效率和质量。
2. 实际测量和绘图操作：根据指导老师的要求，进行实际的测量和绘图操作。
可能涉及的内容包括地形测量、建筑物测量、道路测量等。
通过实际操作，熟悉测量仪器的使用方法和测量流程，并掌握绘图软件的基本操作和功能。
3. 数据处理与结果分析：完成测量数据的处理和分析，生成测量结果报告和绘图图纸。
通过熟练掌握数据处理和结果分析方法，能够准确地评估测量精度和绘图质量，提高工程设计和施工的准确度和安全性。
三、实训成果：
1. 掌握数字测图的基本原理和操作方法；
2. 熟悉测量仪器的使用方法和测量流程；
3. 掌握绘图软件的基本操作和功能；
4. 能够独立进行测量和绘图操作，并准确地处理和分析测量数
据；
5. 能够生成测量结果报告和绘图图纸，评估测量精度和绘图质量。
四、实训总结：
数字测图实训是一项非常重要的工程测量和绘图技能训练。
通过此次实训，我深刻理解了数字测图的原理和方法，提高了自己的工程测量和绘图能力。
在实际操作中，我遇到了一些困难和问题，但通过自己的努力和老师的指导，最终顺利完成了实训任务。
在未来的学习和工作中，我将继续加强对数字测图的学习和应用，提高自己的综合素质和竞争力。
数字测图实习
实习一前方交会测量实习一、实习目的（1）掌握前方交会测量的原理和计算；（2）掌握前方交会测量的施测方法和实际工程意义。
二、仪器设备每组全站仪1台、钢卷尺、棱镜、测钎、记录板各1个。
三、实习原理及任务根据前方交会定点的原理（已知点设站测角交会，如右图），每组完成一次前方交会测量完整的观测和计算任务。
四、实习要点及流程（1）要点：注意起算数据的设置、观测条件的选取、测角精度的提高。
（2）流程：场景1：2号楼门口雕像最高尖尖（采用三个已知点，即三组交会，三个实习小组）；场景2：测食堂旁边水塔尖尖（分布在图书馆或田径场，四个实习小组）。
①测回法测α和β及对应的竖直角（测竖直角是为获得P点高程，每次设站有两个竖直角需要测）,精测A、B间水平距离（严格对中整平，尽量用小棱镜，至少测三次取平均值，这样，回到内业，我们可以任意假设A点坐标及AB方位角即获得起算数据）；②在A点设站，注意：2号楼门口采用三个已知点交会时，基于A、B点测C点坐标可以采用测边测角三角形观测法（很精确），为了简化，C点坐标采用全站仪测三维坐标法测得（即在A点设站时，假设测站A（1000,1000,50,）；定向点B（900,1100,51,），定向后测三次C点坐标取均值，每次分别对中整平，分别量取仪高、镜高）任务②交给三组中的一组完成五、实习过程及结果计算（含原始记录数据、必要图表及推导过程，可手工填写以下空白，也可编辑打印）提示：（1）一个测回观测水平角α和β及对应竖直角，记录仪器高、镜高，记录表自行设计；（2）记录各次测量AB间水平距离、C点三维坐标（为假设A、B、C点位作起算数据）六、实习总结（很重要，多思考，总结规律、经验，如：本次实习项目的意义、实用范围、要点总结、注意事项等）实习二后方交会、距离交会测量实习一、实习目的（1）掌握后方交会、距离交会测量的原理和计算；（2）掌握后方交会、距离交会测量的施测方法和实际工程意义。
二、仪器设备每组全站仪1台、钢卷尺、棱镜、测钎、记录板各1个。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字测图实习报告业专级班组号姓名学号指导教师2018 年至日月年2018 11 1 11 12 月日1 / 15目录1一、实习目的及意义1二、实习内容及要求2三、数字地形图测绘基本原理2四、数字地图测绘过程7五、参考资料8六、实习心得2 / 15数字测图实习报告2018-11-1至2018-11-12我们工程测量技术专业学生在校进行了为期两个星期的数字化测图实习。
一、实习目的及意义通过这次实习，使我们对《数字化测图》这门课程有一个系统的了解和掌握，进一步加深我们对数字化测图的基本理论和基本知识的理解，提高我们实际操作的能力。
本次实习培养了我们理论联系实际，分析问题以及实地解决问题的能力，更要求我们在工作中要实事求是，严谨认真，吃苦耐劳，同时还要团结协作，相互配合，共同完成好小组的实习任务。
从各方面锻炼自己，为以后的测量工作打下良好的基础。
二、实习内容及要求1、实习的具体内容如下：1、数字地图测绘<1）练习和掌握全站仪的使用方法；<2）每组测绘一幅1：1000的数字地图；<3）熟悉和掌握南方CASS地形测图软件编辑地形图的基本方法。
2、数字地图的工程应用<1）完成测站改正；<2）完成设计路线的断面图绘制；<3）用DTM和断面法计算土方量。
3、MAPGIS扫描矢量化熟悉MAPGIS软件进行扫描矢量化的步骤和方法。
2、实习的具体要求如下(1)掌握数字化测图的基本过程和基本方法。
(2)掌握并熟练全站仪的使用。
(3)掌握使用数字成图软件<南方CASS）进行数字地图编绘的方法。
- 0 - / 15(4)掌握矢量化软件进行地图的扫描矢量化操作步骤和方法。
三、数字地形图测绘基本原理采用草图法进行数字化测图，主要作业过程分为三个步骤：数据采集，数据处理及地形图的数据输出。
在本次实习中利用中纬全站仪进行外业数据采集，在内业计算机上采用南方CASS软件进行数据处理成图。
四、数字地图测绘过程1、踏勘，选点本次实习地点是杨凌职业技术学院南校区，地形十分熟悉。
老师带领我们在校区大门口选择一点作为已知点，根据一份小比例尺图，选出一条闭合导线，现场选出导线点，并均匀分布在校内，共计6个点。
导线点的选择应注意是否相互通视，架设仪器是否安全方便。
2、控制测量全站仪测角、测边：在已知导线点上架设全站仪，对中整平后量取仪器高、开机。
同时将棱镜架设在待测点出对中整平。
在全站仪中创建一个文件CL24-02，用来保存测量数据.。
在当前文件下，按照提示输入测站点点号和给定的坐标、仪器高、目标高<取至毫M位），设置EDM，并瞄准后视点，进行后视置零定向。
定向完后仪器照准目标点棱镜，盘左盘右观测并测存，将屏幕显示结果记录在导线坐标记录表上。
导线边长、水平角施测要求及精度要求：①观测：水平角观测一个测回，起始点采用全圆方向法观测，内角采用测回法观测；距离测量往测一测回<瞄准目标一次，读数4次），直接读记平距；②取位：角度取至秒，距离取至mm，坐标取至mm；③限差：对中误差≤3mm，水准管气泡偏差<1格，水平角观测半测回- 1 - / 15较差≤±24″，半测回归零差≤±24″，距离测量一测回读数差≤5mm；″20，导线全长相对闭合差≤④精度要求：导线内角和闭合差≤± 1/14000。
计算方法：，以及各个左连接β0点出发，取正北方向为0方向，测定连接角由A：系就有关的方位角之间于角，那么对各个边-则°，若，若<0°，则+360>0360°，保证方位角在0°~360°的范围之内。
而对于第一条边P1P2边的方位角，同时也要注意方位角的取值范围。
最后根据坐标正算，计算出各个点的坐标。
3、碎步测量<1）碎步测量技术要求碎步测量在观测精度上的要求没有控制测量的那么严格，在测量时也没有控制测量那么多要求和限制，一般情况下所得的数据精度完全符合碎步点的要求。
本次实习，采用草图法进行碎部测量。
一组中测站1-2人，镜站1-2人，领尺员<绘草图人员）2人。
根据地形情况，镜站可用单人或多人。
领尺员负责画草图和室内成图，是核心成员。
设站时，仪器对中误差不应大于5mm。
照准一图根点作为起始方向，观测另一图根点作为检核，算得检核点的坐标误差不应大于图上0.2mm。
检查另一测站高程，其较差不应大于1/5基本等高距；仪器高、镜高应量记至毫M。
采用绘草图的数字化成图系统，应在采集数据的现场，实时绘制测站草图。
<2）地形图测绘内容及取舍地形图应表示测量控制点、居民地和垣栅、工矿建<构）筑物及其他设施、交通及附属设施、管线及附属设施、水系及附属设施、境界、地貌和土质、植被等要素，并对各要素进行名称注记、说明注记及数字注记。
在测量的过程中，碎部点的取舍和测量至关重要，测点过密，造成成图密集，不该要的要了；测点过少，没有把握地形的基本要素，因此对于- 2 - / 15碎部点的确定，就注意以下几点：A、各级测量控制点均应展绘在图上并加注记。
控制点按地物精度测定平面位置，图上应表示。
B、测绘居民地和垣栅。
居民地按实地轮廓测绘，房屋以墙基为准正确测绘出轮廓线，并注记建材质料和楼房层次，依据不同结构、不同建材质料，不同楼房层次等情况进行分割表示。
1:500、1:1000测图房屋一般不综合，临时性建筑物可舍去。
城区道路以路沿线测出街道边沿线，无路沿线的按自然形成的边线表示。
街道中的安全岛、绿化带及街心花园应绘出。
依比例尺表示垣栅，准确测出基部轮廓并配置相应的符号，不以比例尺的垣栅测绘出定位点、线并配置相应的符号。
街道的中心处、交叉处、转折处及地面起伏变化处，重要房屋、建筑物基部转折处，庭院中，各单位的出入口等择要测注高程点，垣栅的端点及转折处也要择要测注高程点。
C、凡具有判定方位，确定位置，指示目标的设施应测注高程点，例如入井口、水塔、烟囱、打谷场、雷达站、水文站、岗亭、纪念碑、钟楼、寺庙、地下建筑物的出入口等等。
D、独立地物是判定方位、指示目标、确定位置的重要依据，必须准确测定位置。
独立地物多的地区，优先表示突出的，其余可择要表示。
E、交通及附属设施的测绘。
所有的铁路、有轨车道、公路、大车路、乡村路均应测绘。
车站及附属建筑物、隧道、桥涵、路堑、路地、里程碑等均需表示。
在道路稠密地区，次要的人行道可适当取舍。
公路及其他双线道路在大比例尺图上按实宽依比例尺表示，若宽度在图上小于0.6mm时,则用半比例尺符号表示。
公路、街道按路面材料划分为水泥、沥青、碎石、砾石、硬砖、沙石等，以文字注记在图上。
辅面材料改变处应用点线分离。
出入山区、林区、沼泽区等通行困难地区的小路，以及通往桥梁、渡口、山隘、峡谷及其特殊意义的小路一般均应测绘。
居民地间应有道路相连并尽量构成网状。
F、管线及附属设施的测绘。
正确测绘管线的实地定位点和走向特征，正确表示管线类别。
永久性电力线、通信线及其电杆、电线架、铁塔均应- 3 - / 15实测位置。
电力线应区分高压线和低压线。
居民地内的电力线、通信线可不连线，但应在杆架处绘出连线方向。
地面和架空的管线均应表示，并注记其类别。
地下管线根据用途需要决定表示与否，但入口处和检修井需表示。
管道附属设施均应实测位置。
G、水系及附属设施的测绘。
海岸、河流、湖泊、水库、运河、池塘、沟渠、泉、井及附属设施等均应测绘。
海岸线以平均大潮高潮所形成实际痕迹线为准，河流、湖泊、池塘、水库、塘等水压线一般按测图时的水位为准。
高水界按用图需要表示。
溪流宽度在图上大于0.5mm的用双线依比例尺表示，小于0.5mm的用单线表示；沟渠宽图上大于1mm<1:2000测图大于0.5mm）的用双线表示，小于1mm<1:2000测图小于0.5mm）的用单线表示。
要表示固定水流方向。
水深和等深线按用图需要表示。
H、地貌和土质利用等高线，配置地貌符号及高程注记表示。
当基本等高距不能正确显示地貌形态时加绘间曲线，不能用等高线表示的天然和人工地貌形态，需配置地貌符号及注记。
居民地中可不绘等高线，但高程注记点应能显示坡度变化特征。
各种天然形成和人工修筑的坡、坎，其坡度在70°以上时表示为陡坎，在70°以下表示为斜坡。
斜坡在图上投影宽度小于2mm时宜表示为陡坎并测注比高，当比高小于1/2等高距时，可不表示。
I、植被。
应表示出植被的类别和分布范围。
地类界按实地分布范围测绘。
<3）地形图的检查与验收地形图的检查包括自检、互检和专人检查。
3、其他注意事项在作业前应做好准备工作，全站仪的电池、备用电池均应充足电。
外业数据采集时，记录及草图绘制应清晰、信息齐全。
不仅要记录观测值及测站有关数据，同时还要记录编码、点号、连接点和连接线等信息，以方便绘图。
数据处理前，要熟悉所采用软件的工作环境及基本操作要求。
根据控制点的位置和实际的每天工作量，人工实地绘制草图，在草图上标明，每隔30个点和测站互通点号，防止出错。
测量毕竟是一个团队合作的工程，采用以上方法，要求队员之间要配合要默契，这一点测完了，- 4 - / 15下一点应测什么应心灵相通；对观测人员的输入数字及字母的熟练程度要求较高，一般应在10秒内完成。
草图绘制人员担负着室内绘图的工作，是测图过程中的主要人员，所以对于地物的综合取舍等要心中有数，并且应在跑尺员跑尺前确定好这一区域跑尺的线路，尽量避免走冤枉路。
为了节省时间要求要求两名草图绘制人员配合工作，即一名队员负责本测站的指挥协调，标记工作；另一名队员去规划下一侧站点的测量路线，和具体地物的草图速写。
另外全站仪是一个精确的测量仪器，只要在能通视的范围内都可以做到精确测量，所以在一个测站我们应尽量多的完成通视地物的测量，这就要求在距离较远的情况下使用通讯工具进行联络。
4、内业数据传输：格式转换：将保存的数据文件转换为成图软件<如CASS）格式的坐标文件格式。
执行下拉菜单“数据/读全站仪数据”命令，在“全站仪内存数据转换”对话框中的“全站仪内存文件”文本框中，输入需要转换的数据文件名和路径，在“CASS 坐标文件”文本框中输入转换后保存的数据文件名和路径。
这两个数据文件名和路径均可以单击“选择文件”，在弹出的标准文件对话框中输入。
单击“转换”，即完成数据文件格式转换。
展绘碎部点、成图：执行下拉菜单“绘图处理/定显示区”确定绘图区域；执行下拉菜单“绘图处理/展野外测点点位”，即在绘图区得到展绘好的碎部点点位，结合野外绘制的草图绘制地物；再执行下拉菜单“绘图处理/展高程点”。
经过对所测地形图进行屏幕显示，在人机交互方式下进行绘图处理、图形编辑、修改、整饰，最后形成数字地图的图形文件。
