回声信号的产生与消除
回声信号的产生与消除
信号与系统
姓名：苏小平
班级：电网13-1
学号：1305080116
学院：电气与控制工程学院
回声信号的产生与消除
第一部分：阐述回声产生与消除的步骤、原理。
1.步骤：
（1）利用软件GOLDWAVE录取一段音频来自陈学冬的“不再见”。
（2）将音频导入MATLAB中，通过编写程序，在音频里加入回声，得到了‘加回声的音乐’。
（3）通过编写程序，将加入回声的音频通过滤波器，将回声滤除，得到了‘去掉回声的音乐’。
2.原理：
无线通信中，当接收机从正常途径收到发射信号时，可能还有其它的传输路径，例如从发射机经过某些建筑物反射到达接收端，产生所谓“回波”现象，又如，当需要完成室内录音时，除了直接进入麦克风的正常信号之外，经墙壁反射的信号也可能被采集录入，这也是一种“回声”现象，为了解决这种多径传输中的失真问题，需要消除
或削弱回声。
消除回声的系统框图如下图所示：
x(n)w(n)y(n)
h1(n)h2(n)
系统一系统二
第二部分：利用MATLAB对音频进行处理：
1.将音乐导入MATLAB后画出加回声之前的时域波形图、幅值和相位图，见一下图形：
2.将音乐导入MATLAB 后画出加回声之前的时域波形图、幅值和相位图，见一下图形：
01234567
8
x 10
5
-0.05
-0.04-0.03-0.02-0.0100.010.020.030.04原信号波形
01234567
8
x 10
5
100200300原信号幅值
1
2
3
4
5
6
7
8
x 10
5
-4-2024原信号相位
3.将音乐导入MATLAB 后画出加回声之前的时域波形图、幅值和相位图，见一下图形：
1
2
3
4
5
6
7
8
x 10
5
-0.05
-0.04-0.03-0.02-0.0100.010.020.030.040.05加回声波形
1
2
3
4567
8
x 10
5
0100200300400加回声幅值
1
2
3
4
5
6
7
8
x 10
5
-4-2024加回声相位
第三部分：总结
1.使用叠加法产生回声，部分程序如下：
01234567
8
x 10
5
-0.05
-0.04-0.03-0.02-0.0100.010.020.030.04滤波信号波形
01234567
8
x 10
5
100200300滤波幅值
1
2
3
4
5
6
7
8
x 10
5
-4-2024滤波相位
x1=x(1:N);
x2=x(1:N);
x3=x(1:N);
x1=[x1,zeros(1,10000)];
x2=[zeros(1,10000),0.7*x2];
y=x1+x2;
y即为已经加入回声的音频。
2.利用函数filter函数产生滤波器将回声滤掉，通过调节两个参数a和b，构成IIR滤波器，部分程序如下：
b=1;
a=zeros(1,10000);
a(1)=1;
a=[a,0.7];
z1=filter(b,a,y);
Z1即为已经滤除回声的音频。
3.分析音效的效果：
首次听倒入到MATLAB中的音乐时，声音比较清晰，音色比较纯净。
当我们加入回声以后，再听加入回声后的音乐时，会清楚的听见了回声，仿佛在一个空旷的屋子里说完话后又明显的听到了自己的声音。
当我们滤除回声后再去听一遍音乐，又恢复了初次未加回声的效果，声音比较清晰，不会再出现“二重唱”的效果了，证明我们这次回声的滤除比较成功。
回声消除技术介绍
回声消除技术介绍
回声产生的原因通常一共有两个：一是由于音频信号在传输过程中被
扬声器播放出来，而微弱的音频信号又被麦克风捕捉到，形成了回音；二
是由于音频信号在不同的空间环境中发生反射，也会形成回音。
为了消除回响，回声消除技术采用了一系列的算法和处理方法。
其中
最常见的是自适应滤波器算法。
该算法通过模拟回声的声音特征，动态调
整滤波器的参数，将估计得到的回声信号与麦克风捕捉到的信号进行抵消。
这样可以有效地消除回音，改善音频质量。
此外，还有其他一些方法，如
频域双声道卷积算法、时域卷积算法和信号处理算法等。
除了回音消除技术外，还有一些相关的音频处理技术可以进一步提高
音频质量。
例如，降噪技术可以减少环境噪声的影响，增强语音信号的清
晰度。
自动增益控制技术可以自动调整音频信号的增益，避免声音过强或
者过弱。
自动音量控制技术可以根据音频的动态范围，自动调整音量的大小。
总的来说，回声消除技术是一种非常重要的音频处理技术，可以提高
音频质量和可理解性。
随着技术的不断发展，回声消除技术将会越来越智
能化和高效化，为我们的日常生活和工作带来更好的体验。

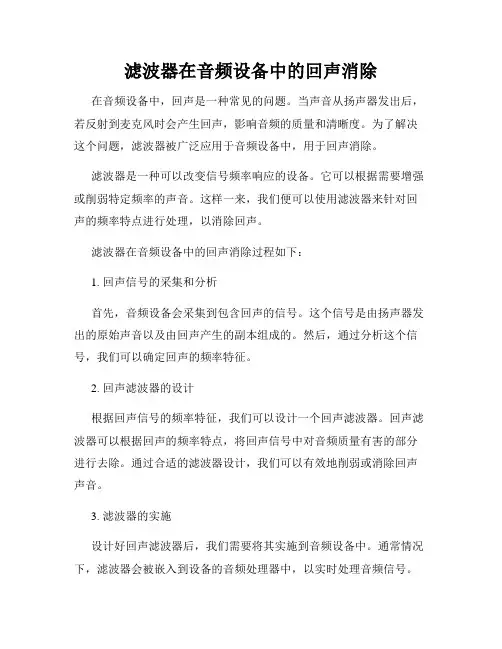

滤波器在音频设备中的回声消除
