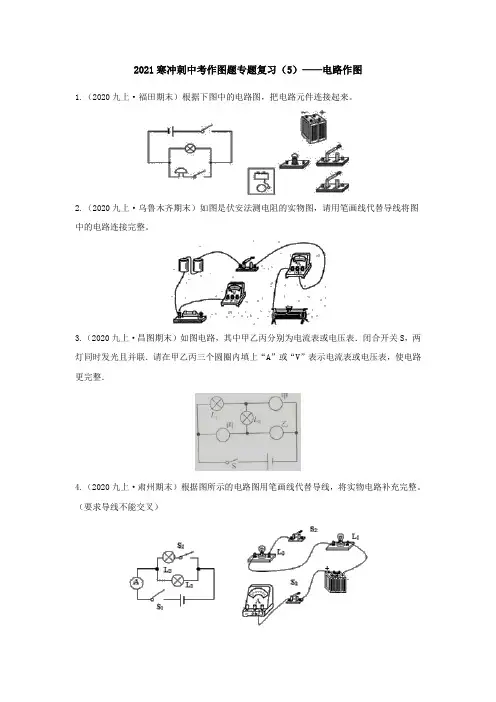

2021年中考物理作图专题复习(5)——电路作图(含答案)
2021寒冲刺中考作图题专题复习（5）——电路作图1.（2020九上·福田期末）根据下图中的电路图，把电路元件连接起来。
2.（2020九上·乌鲁木齐期末）如图是伏安法测电阻的实物图，请用笔画线代替导线将图中的电路连接完整。
3.（2020九上·昌图期末）如图电路，其中甲乙丙分别为电流表或电压表．闭合开关S，两灯同时发光且并联．请在甲乙丙三个圆圈内填上“A”或“V”表示电流表或电压表，使电路更完整．4.（2020九上·肃州期末）根据图所示的电路图用笔画线代替导线，将实物电路补充完整。
（要求导线不能交叉）5.（2020九上·广州月考）请在下图乙虚线框内画出图甲对应的电路图。
6.（2020九上·成都期中）如图所示是未完成连接的实物电路，用笔画线代替导线完成该电路连接。
要求：滑动变阻器的滑片向右移动时灯变亮，电压表读数变小，导线不能交叉。
7.（2020九上·成都期中）如图所示，电压表的示数为 6V，电流表的示数为 0.2A，若图中虚框内只有两个电阻 R1和 R2，其中的一个电阻R =10欧，请在虚框内画出 R1和 R2连接的电路图，并标出 R1和R2的电阻值。
8.（2020九上·蜀山期中）根据图甲所示的电路图，用笔画线代替导线，按实际电路操作规范连接图乙实物电路。
（要求两电表均用小量程，导线不能交叉）9.（2020九上·连州期中）(1)如图所示，请根据实物图在下框中画出对应的电路图。
（2）请根据图甲所示的电路图，请用笔画线代替导线，将图乙对应的实物图补充完整（L1的电流约0.5A，L2的电流约0.3A）。
（2）如图所示，两间独立病房里各装一个开关，方便病人呼叫医护人员。
在护士值班室有红灯、绿灯和电铃各一只，闭合开关S1，电铃响且灯L1亮；另一病人闭合开关S2，电铃响且灯L2亮，请用笔画线代替导线，将电路补充完整________。
(中考物理必刷题)专题22 功与功率(解析版)
A．8.64×109J 8×109J
4.8×104N 8.64×104N 4.8×104N 8.64×104N
解：（1）火车行驶 100km 的时间 t＝ ＝
＝1.8×103s，
火车所做的功 W＝Pt＝4800×103W×1.8×103s＝8.64×109J，
＜PBC。 答案：D。 9．（2021•自贡模拟）两次水平拉动同一物体在同一水平面上做匀速直线运动，两次物体运 动的路程随时间变化的关系图像如图所示。根据图像，下列判断正确的是（ ）
A．两次物体运动的速度：v1＜v2 B．0～6s 两次拉力对物体所做的功：W1＝W2 C．两次物体所受的拉力：F1＞F2 D．0～6s 两次拉力对物体做功的功率：P1＞P2 解： A．由图像可知，在相同时间内，物体第①次通过的路程大于第②次通过的路程，由 v＝
学科网（北京）股份有限公司
A．AB 段做的功较多 B．CD 段做的功较多 C．AB 段与 CD 段做的功一样多 D．AB 段的功率比 CD 段的功率大 解： 由题知，沿光滑的斜面和粗糙的水平面拉木箱拉力相等，且木箱移动距离 sAB＝sCD， 由 W＝Fs 可知，拉力所做的功相同，故 C 正确，AB 错误； 由于本题没有给出两种情况下的运动时间，故无法比较功率的大小，故 D 错误。 答案：C。 7．（2021•烟台模拟）如图是使用汽车打捞水下重物示意图，在重物从水底拉到井门的过程 中，汽车以恒定速度向右运动，忽略水的阻力和滑轮的摩擦，四位同学画出了汽车功率 （P）随时间（t）变化的图象（如图），其中正确的是（ ）
（3）功率大小比较：
①在相同时间内，比较做功多少，做功越多的物体，功率越大；
②在做功相同的情况下，比较所用时间长短，所用时间越短的物体，功率越大；
(中考物理)电学综合计算 提分专题(解析版)
专题十二 电学综合计算题题型一：电学基础计算1．（2021·广东中考真题）如图甲电路，电源电压不变，闭合开关S ，将滑动变阻器R 的滑片P 由a 移动到b 时，R 0的电功率和电流的P-I 关系图像如图乙所示，求： （1）电源电压；（2）滑动变阻器的最大阻值。
【答案】（1）9V ；（2）72欧 【详解】解：（1）当滑片P 在b 端时，只有R 0工作，电流最大为b 0.5A I =电源电压为b 4.5W =9V 0.5A P U I == （2）R 0的阻值为0b 9V 18Ω0.5AU R I === 当滑片P 在a 端时，电阻最大，电流最小，此时a 0.1A I =总电阻为a 9V 90Ω0.1AU R I ===总 滑动变阻器最大电阻为0=90Ω18 Ω72ΩR R R -=-=总滑答：（1）电源电压为9V ；（2）滑动变阻器的最大阻值为72Ω。
2．（2021·江苏扬州市·中考真题）如图所示为模拟调光灯电路，电源电压恒为6V ，灯泡标有“2.5V0.5A”字样（灯阻值不变），滑动变阻器标有“20Ω1A ”字样， （1）求灯泡正常发光时的电功率；（2）求灯泡正常发光时滑动变阻器接入电路的阻值； （3）该电路设计是否有缺陷?如有，请给出解决办法。
【答案】（1）1.25W ；（2）7Ω；（3）见解析 【详解】解：（1）灯泡正常发光时的电功率P L =U L I L =2.5V×0.5A=1.25W（2）灯泡正常发光时通过电路的电流是0.5A ，滑动变阻器接入电路的阻值L 6V V=0.5AU U U R I I -==滑滑-2.5=7Ω （3）因为当灯泡正常发光时，滑动变阻器接入电路中的电阻不为零，所以不足是：再移动滑动变阻器的滑动片时，可能会使灯泡烧坏；改进的措施：串联一个保护电阻。
答：（1）灯泡正常发光时的电功率是1.25W ；（2）灯泡正常发光时滑动变阻器接入电路的阻值是7Ω； （3）见解析。
中考物理必考实验精解精练专题实验22探究串并联电路电压规律含解析试题
实验22探究串并联电路电压规律制卷人：打自企；成别使；而都那。
审核人：众闪壹；春壹阑；各厅……日期：2022年二月八日。
探究课题：探究串联电路电压规律实验装置探究过程1.按图连接电路，把两个灯泡串联起来接到电源上；2.分别把电压表并联在如下图的电路中A、B两点，B、C两点，A、C两点间测量电压，看看U、U1、U2的大小关系；3.再换用不同规格的灯泡重复上述实验；记录表格实验结论串联电路两端的电压等于串联电路中各局部电路两端的电压之和。
表达式：U=U1+U2探究课题：探究并联电路电压规律实验装置探究过程1.按图连接电路，把两个灯泡并联起来接到电源上。
用电压表分别测量电源电压U，灯泡L1所在支路电压U1，灯泡L2所在支路电压U2；2.再换用不同规格的灯泡重复上述实验。
3.3.比拟电压U、U1、U2的大小关系记录表格实验结论并联电路中，各支路两端电压相等，等于电源电压。
表达式：U=U1=U2满分是归纳——考点方向器材作用 1.电压表的作用？测电压大小考前须知1.连接实验电路时，开关应断开；电压表应并联在被测电路中，连接好电路后，要先用开关试触。
2.假如发现电压表的指针向左边偏转，说明电压表的正负按线柱接反了。
3.闭合开关前，发现其中一个电表指针没有指在零刻度上，出现这种现象的原因是没调零。
4.闭合开关后，发现电压表的指针偏转太大，或者太小，那一定是电压表的量程选择不适宜。
5.电压表的量程选择得过小，会使指针偏转过大，损坏电表；选择得过大，会使指针偏转过小，测量不准确。
一般来说，选择的量程，应使指针偏转到刻度盘的三分之一到三分之二之间。
6.使用的小灯泡的规格应该是不一样的，而且还要不断更换不同规格的灯泡多做几次实验，目的是：防止实验的偶尔性，是结论具有普遍规律。
1．〔2021•〕小芳在“探究串联电路电压特点〞的实验中，连接好了的实物电路图如图甲所示，请你协助完成：〔1〕在方框内画出与图甲对应的电路图，并在电路图中标上L1、L2。
2021年中考物理实验专题突破训练22 探究串、并联电路中电压规律
实验22 探究串、并联电路中电压规律一．选择题（共4小题）1．如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出3ab U V =，3bc U V =，6ac U V =，在表格中记录数据后，下一步应该做的是( )A ．整理器材，分析数据，得出结论B ．对换1L 和2L 的位置，再测出一组电压值C ．改变电源电压，再测出几组电压值D ．换用不同规格的小灯泡，再测出几组电压值2．如图所示，闭合开关S 电压表1V 的示数为1.5V ，电压表2V 的示数为7.5V ，则电阻1R 和2R 两端的电压分别为( )A ．7.5V 1.5VB ．1.5V 6.0VC ．6.0V 1.5VD ．1.5V 7.5V3．闫丽同学在“探究串联电路的电压关系”，某同学按如图（a ）所示连接电路。
闭合开关后，用电压表分别测量ab U 、bc U 、ac U 三处电压，关于在实验过程中出现的情况，下列说法正确的是( )A ．实验时电压表示数ab ac U U =，且示数不为0，可能是a 、b 之间发生了断路B ．测出ab U 间电压后，保持b 不动，将a 改接到c ，可以测出bc UC ．连接好电路，闭合开关后电压表示数如图b 所示的情况，必须将电压表校零D ．实验测得ab bc U U ，由此可得串联电路中各部分电路两端电压相等4．某探究小组按照正确的操作要求进行了“探究并联电路电压规律”实验，电路图及实验数据记录表格如下，你认为以下观点最合理的是( )A ．小红看到课本上写着“并联电路各支路两端电压相等”，认为实验数据一定是错误的，建议重新做一次B ．小雨认为要实事求是，根据实验数据得出结论：并联电路各支路两端电压不相等C ．小刚认为灯两端电压不同是因为两盏灯规格不同造成的D ．小明认为灯两端电压不同是实验误差造成的，建议改变灯泡规格，多次实验 二．填空题（共4小题）5．如图所示，电源电压恒为3V ，开关S 闭合后电压表示数为2V ，则灯2L 两端的电压为 V ，若断开开关，电压表示数将 （选填“变大”“变小”或“不变” )。
2021年中考物理真题全国精选及解析：电功率(2)
2021年中考物理真题全国精选及解析：电功率（2）22．（2021•嘉兴）学习了电学知识后，某科学兴趣小组开展制作“电热水壶”项目化学习【项目任务】制作一款电热水壶。
经过小组同学讨论后确定电热水壶的要求如下：容积：1L；功能：①加热：②保温；性能：能在7分钟内将1L水从20℃加热到100℃（不计热量损失）。
【方案设计】为实现上述功能，同学们利用两个不同阻值的电阻（R1＜R2）进行设计，其中方案一如图所示。
利用方案一中的器材，请将方案二的电路补充完整。
【器材选择】若该壶是按照方案一设计的，根据项目任务中的性能要求，选择的加热电阻阻值最大为多少欧姆？[Q吸＝cm（t﹣t0），c水＝4.2×103J/（kg•℃）]【方案反思】有同学认为电器设计还应考虑使用安全，从安全角度提出一条设计建议在加热的支路上增加一个温度控制开关。
【项目制作】……【专题】应用题；比热容、热机、热值；电能和电功率；应用能力．【分析】【方案设计】要使电热水壶有加热和保温两种工作状态，就要改变加热功率，由P=U 2R 知，要改变电路中加热电阻的阻值，两个电阻可串联或并联，通过开关转换达到改变电路中电阻的目的，由此设计电路。
【器材选择】先计算1L水的质量，再由Q吸＝cm（t﹣t0）计算1L水从20℃加热到100℃吸收的热量；由W＝Q＝Pt计算加热功率，由P=U 2P计算加热电阻的大小；【方案反思】由生活经验知，水加热至沸腾后，电热水壶能自动断路电路停止加热，以避免持续加热，由此分析解答。
【解答】解：【方案设计】方案一，电路中两电阻串联，闭合开关S后，当开关S1闭合时，电路为R1的简单电路，电路的电阻较小，电功率较大，为加热状态；当开关S1断开时，两电阻串联，电路的电阻较大，电功率较小，为保温状态；转换达到改变电路中电阻的大小，从而改变电热水壶的电功率，以实现加热和保温功能为了实现上述功能，还可以将两电阻并联，通过开关转换实现，电路图如图所示：当闭合开关S时，为保温状态，再闭合S1为加热状态；【器材选择】由题知，方案一中能在7分钟内将1L水从20℃加热到100℃，水的质量：m＝ρV＝1×103kg/m3×1×10﹣3m3＝1kg，水吸收的热量：Q吸＝cm（t﹣t0）＝4.2×103J/（kg•℃）×1kg×（100℃﹣20℃）＝3.36×105J，不计热量损失，电热水壶消耗的电能：W＝Q吸，电热水壶的加热率：P=Wt =Q吸t=3.36×105J7×60s=800W，由P=U 2P 可得，R=U2P=(220V)2800W=60.5Ω，即选择的加热电阻阻值最大为60.5Ω；【方案反思】为了保证使用的安全，可以在加热的支路上增加一个温度控制开关，避免水加热至沸腾后仍持续加热。
2021年中考物理专题复习——电流和电路专题
2021年中考物理专题复习——电流和电路专题考点一：电荷与微观世界1.（2020呼和浩特，3）下列说法中，错误的是（）A. 物体所带的电不是正电就是负电B. 带电的物体不仅会吸引带异种电荷的物体，还能够吸引不带电的轻小物体C. 电流方向与电子定向移动方向相同D. 摩擦起电的过程，本质是电子发生转移的过程，并不是创造了电荷2.（2020南京，6）关于粒子和宇宙，下列说法正确的是（）A.电子的发现，说明原子是可分的B.同种电荷相互吸引，异种电荷相互排斥C.地球绕太阳运动，说明太阳是宇宙的中心D.质子、原子、电子是按照尺度由大到小的顺序排列的3.（2020自贡，12）以下几组材料中，都是绝缘体的是A. 橡胶、玻璃、塑料B. 玻璃、大地、塑料C. 人体、空气、石墨D. 食盐水溶液、金属、水4.（2020百色，7）三个轻质泡沫小球甲、乙、丙之间相互作用时的情景如图所示，已知甲球带正电荷，下列判断正确的是（）A. 乙、丙两球一定带同种电荷B. 乙、丙两球一定带异种电荷C. 丙球可能带负电D. 丙球可能带正电5.（2020株洲，10）用玻璃棒接触验电器的金属球，发现验电器的两片金属箔片迅速张开。
下列关于这个现象的说法正确的是A.说明玻璃棒带电B.不能说明玻璃棒是否带电C.接触金属球后，玻璃棒的电荷消失了D.两片金属箔片带上了异种电荷6.（2020百色，13）在探索微观世界的历程中，1897年汤姆孙发现阴极射线是由高速的带负电的粒子组成，这种粒子是______；1911年卢瑟福在α粒子散射实验的基础上提出了原子______结构模型。
7.（2020河南，4）用毛皮摩擦过的橡胶棒由于得到电子而带______电。
用这个橡胶棒接触验电器的金属球，如图所示，验电器的两金属箔片由于带同种电荷互相______而张开。
8．（2020苏州，14）熔喷布是口罩的核心材料，生产时，由喷丝孔挤出液态聚丙烯，通过高速空气流对其进行牵伸，再经（填物态变化）形成超细纤维，组合成布。
中考物理电学作图专题(附答案)
（3）[3]三孔插开关接在火线上。
14．
【详解】根据电流法画电路图，先画出电池，电流从电池的正极出发经过开关，故画开关，用直线连接电池的正极和开关，依次是电流表分流，故经过电流表后分支出两条直线，其中一条支路电流经过灯泡L2、电流表A1后汇合，故依次画灯泡L2和电流表A1，另外一条支路经过灯泡L1后汇合，回到负极，故画灯泡L1后汇合，与负极相连，故下图所示
4．（2022·四川遂宁·统考中考真题）请用笔画线代替导线，按照安全用电的要求，将图中的电灯、控制电灯的开关及插座接入家庭电路中。
5．（2021·辽宁鞍山·统考中考真题）如图所示，两灯泡的额定电压均为220V。当开关闭合后，两灯泡都正常发光，且插座不受开关控制，请将电路连接完整。
6．（2021·内蒙古·统考中考真题）请用笔面线表示导线，将图中的电灯和开关正确接入家庭电路中。
10．见解析
【详解】（1）过入射点先作法线，当光从空气斜射入玻璃时，折射光线和入射光线分居法线的两侧，折射角小于入射角，由此在法线右侧的玻璃中画出折射光线；当光从玻璃斜射入空气时，折射光线和入射光线分居法线的两侧，折射角大于入射角，由此在法线右侧的空气中画出折射光线。如图所示：
（2）根据杠杆平衡条件可知，阻力与阻力臂的乘积不变，要使得动力F最小，则动力臂最大，从图看出，连接O点到A点，OA即为动力臂，此线段最长，即动力臂OA最长，作过A与OA垂直的垂线段，根据力的示意图画出F，此时F最小，故该同学的画法不符合题意，应为如图所示：
（3）小磁针静止时，根据磁极间的相互作用规律可知，相互靠近的一定是异名磁极，因此螺线管的右端是S极，左端是N极；根据右手定则，右手握住螺线管，使拇指指向N极。则四指环绕的方向就是电流的方向，可以判断出，电流的整体走向是从螺线管的右端流进，因此电源右端是正极，左端是负极；如图所示：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
专题22 电路及电路图中考问题1.电路的构成：电源、开关、用电器、导线。
2.电路的三种状态：（1）通路:接通的电路叫通路，此时电路中有电流通过，电路是闭合的。
（2）开路（断路）:断开的电路叫断路，此时电路不闭合，电路中无电流。
（3）短路:不经过用电器而直接用导线把电源正、负极连在一起，电路中会有很大的电流，可能把电源烧坏，或使导线的绝缘皮燃烧引起火灾，这是绝对不允许的。
用电器两端直接用导线连接起来的情况也属于短路（此时电流将直接通过导线而不会通过用电器，用电器不会工作）。
3.电路图：常用电路元件的符号：符号意义符号意义＋交叉不相连的导线电铃交叉相连接的导线○M电动机(负极)(正极) 电池○A电流表电池组○V电压表开关电阻○×小灯泡滑动变阻器4.串联电路：把电路元件逐个顺次连接起了就组成了串联电路。
特点：①电流只有一条路径；②各用电器之间互相影响，一个用电器因开路停止工作，其它用电器也不能工作；③只需一个开关就能控制整个电路。
5.并联电路：把电路元件并列地连接起来就组成了并联电路。
电流在分支前和合并后所经过的路径叫做干路；分流后到合并前所经过的路径叫做支路。
特点：①电流两条或两条以上的路径，有干路、支路之分；②各用电器之间互不影响，当某一支路为开路时，其它支路仍可为通路；③干路开关能控制整个电路，各支路开关控制所在各支路的用电器。
6.正确使用电流表的规则：①电流表必须和被测的用电器串联。
如果电流表与用电器并联，不但测不出流经此用电器的电流，如果电路中没有别的用电器还会因为电流表直接连到电源的两极上使电流过大而烧坏电流表。
②“+”“－”接线柱的接法要正确，必须使电流从“＋”接线柱流进电流表，从“－”接线柱流出来。
否则电流表的指针会反向偏转。
③被测电流不能超过电流表量程。
若不能预先估计待测电流的大小时，应选用最大量程进行试触。
若被测电流超过电流表的量程将使指针转出刻度范围把指针打弯或把电流表烧坏。
在试触过程中若指针偏转超过最大值则应断开开关检查；如果指针偏转幅度太小（小于0.6A），会影响读数的准确性，应选用小量程档。
④绝对不允许不经过用电器而把电流表直接连到电源的两极上。
否则将烧坏电流表。
使用电表前，如果指针不指零，可调整中央调零螺旋使指针调零。
【例题1】（2020苏州）有一款“空调扇”既能送常温风，又能送凉风。
小明了解到其内部有两个电动机，其中电动机M1，驱动扇叶送风，M2驱动机内水循环使所送的风成为“凉风”，此款风扇不会只有水循环而不送风。
小明设计的电路图，符合要求的是（）A．B．C．D．【对点练习】家庭常用的电吹风既能吹冷风又能吹热风。
下列电路中最符合电吹风工作要求的是（）A B C D【例题2】（2020江西模拟）设计一个病床呼叫电路。
要求：开关S1控制指示灯L1和电铃；开关S2控制指示灯L2和电铃。
请在图中连线，形成符合要求的完整电路图。
【对点练习】有人发明了“感应照孔门把手”只有在夜间且有人摸门把手时，锁孔旁的灯才亮，从而方使夜间开锁，它利用感应开关S1（有人摸门把手时，S1闭合；无人摸门把手，S1断开）以及光敏开关S2（天暗时S2闭合，天亮时S2断开）控制电路，达到目的。
请根据上述描述，完成电路连接。
一、选择题1.（2020天津）图所示是一个简化了的玩具警车电路图｡若只让电动机M工作，应（）A. 只闭合S1B. 只闭合S2C. S1､S2都闭合D. S1､S2都断开2.（2020贵州黔东南）常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能．若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是( )A. B. C. D.3.如图是某品牌榨汁机，为保障安全，该榨汁机设置了电源开关S和安全开关S1.当杯体放在主机上时，S1自动闭合，此时再闭合S,电动机才能启动，开始榨汁.下列电路图符合上述要求的是（）4.如图所示，汽车装有日间行车灯可以提高行车安全，当汽车启动时，S1闭合，日间行车灯L1立即亮起：再闭合S2车前大灯L2也亮起。
符合这一情况的电路图是（）A B C D5.实验小组为医院病房设计呼叫电路,在病人需要护理时,闭合床头开关，就能及时通知值班室里的护士,图中最合理的设计方案是（）6.公交车后门的两个扶杆上通常各装有一个按钮，每一个按钮都是个开关。
当乘客按下任何一个按钮时，驾驶台上的指示灯发光，同时电铃响，提醒司机有人要下车。
下列电路图符合上述要求的是（）A. B. C. D.7.如图所示的电路中，闭合开关s1、s2，电流表、灯泡L1和L2均能正常工作．则下列说法正确的是（）A．开关s1闭合，s2断开，电源外部电流流向为a→b→c→dB．开关s1、s2都闭合，灯泡L1和L2并联C．开关s1、s2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流D．闭合s1、s2中任意一个开关，都会有灯泡发光8．小明把台灯的插头插在如图甲所示的插座上，插座上有一个开关S1和一个指示灯L1（相当于电阻很大的灯泡）．台灯开关和灯泡用S2、L2表示。
当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2都闭合，台灯也能发光。
下列设计的电路图中符合要求的是（）19.（2019内蒙古通辽）有一种电动烤地瓜机，将地瓜放在托盘上，盖上锅盖相当于闭合开关S1，托盘旋转，再将温控开关S2闭合，开始加热；若只闭合开关S2，则不能加热。
下图M是托盘电动机，R是加热电阻，对其内部电路设计合理的是？（）A B C D二、填空题10.（2019四川绵阳模拟题）如图为宾馆房间取电房卡。
将房卡插入槽中，房间内的用电器才能使用。
房卡的作用相当于电路元件中的________。
房卡应该连接在________（零线或者火线）上。
走出这个房间把房卡取出，目的是为了________。
11.（能力题）如图所示电路，电路各个元件都正常，要使两个灯泡都同时亮，请你提出两个可行的办法。
（1）；（2）。
三、作图题12.如图是简易手动交通信号灯模拟电路的一部分，请补画一根导线，使开关S接1时，只有L1、L2亮，开关接2时，只有灯L3、L4亮．13.许多轿车上设有“安全带未系提示系统”，司机坐在座椅上时，压力开关S1闭合，仪表盘上的指示灯L亮起，提示司机系好安全带，系好安全带则开关S2闭合，指示灯L被短路熄灭。
请用笔画线代替导线连接符合上述条件的如图模拟电路。
（R为保护电阻）14.（2019武汉模拟题）请根据图中所示的实物图，画出对应的电路图．L1L2S3S1S2S1专题22 电路及电路图中考问题1.电路的构成：电源、开关、用电器、导线。
2.电路的三种状态：（1）通路:接通的电路叫通路，此时电路中有电流通过，电路是闭合的。
（2）开路（断路）:断开的电路叫断路，此时电路不闭合，电路中无电流。
（3）短路:不经过用电器而直接用导线把电源正、负极连在一起，电路中会有很大的电流，可能把电源烧坏，或使导线的绝缘皮燃烧引起火灾，这是绝对不允许的。
用电器两端直接用导线连接起来的情况也属于短路（此时电流将直接通过导线而不会通过用电器，用电器不会工作）。
3.电路图：常用电路元件的符号：符号意义符号意义＋交叉不相连的导线电铃交叉相连接的导线○M电动机(负极)(正极) 电池○A电流表电池组○V电压表开关电阻○×小灯泡滑动变阻器4.串联电路：把电路元件逐个顺次连接起了就组成了串联电路。
特点：①电流只有一条路径；②各用电器之间互相影响，一个用电器因开路停止工作，其它用电器也不能工作；③只需一个开关就能控制整个电路。
5.并联电路：把电路元件并列地连接起来就组成了并联电路。
电流在分支前和合并后所经过的路径叫做干路；分流后到合并前所经过的路径叫做支路。
特点：①电流两条或两条以上的路径，有干路、支路之分；②各用电器之间互不影响，当某一支路为开路时，其它支路仍可为通路；③干路开关能控制整个电路，各支路开关控制所在各支路的用电器。
6.正确使用电流表的规则：①电流表必须和被测的用电器串联。
如果电流表与用电器并联，不但测不出流经此用电器的电流，如果电路中没有别的用电器还会因为电流表直接连到电源的两极上使电流过大而烧坏电流表。
②“+”“－”接线柱的接法要正确，必须使电流从“＋”接线柱流进电流表，从“－”接线柱流出来。
否则电流表的指针会反向偏转。
③被测电流不能超过电流表量程。
若不能预先估计待测电流的大小时，应选用最大量程进行试触。
若被测电流超过电流表的量程将使指针转出刻度范围把指针打弯或把电流表烧坏。
在试触过程中若指针偏转超过最大值则应断开开关检查；如果指针偏转幅度太小（小于0.6A），会影响读数的准确性，应选用小量程档。
④绝对不允许不经过用电器而把电流表直接连到电源的两极上。
否则将烧坏电流表。
使用电表前，如果指针不指零，可调整中央调零螺旋使指针调零。
【例题1】（2020苏州）有一款“空调扇”既能送常温风，又能送凉风。
小明了解到其内部有两个电动机，其中电动机M1，驱动扇叶送风，M2驱动机内水循环使所送的风成为“凉风”，此款风扇不会只有水循环而不送风。
小明设计的电路图，符合要求的是（）A．B．C．D．【答案】C【解析】由图知：A.开关S1闭合，电动机M1和M2串联同时工作；S1、S2都闭合，电动机M1被短路不能工作。
故A不合题意；B.开关S1闭合，电动机M1工作，驱动扇叶送风；S2闭合，电动机M2工作驱动机内水循环。
水循环和送风互不影响。
故B不合题意；C.开关S1闭合，电动机M1工作，驱动扇叶送风；再闭合开关S2，电动机M2工作，驱动机内水循环，使所送的风成为“凉风”；若S1断开，无论S2是否闭合，电动机M2都不能工作。
故C符合题意；D.闭合开关S1，电动机M2工作，驱动机内水循环；再闭合开关S1，电动机M1工作，驱动扇叶送风。
故D 不合题意。
【对点练习】家庭常用的电吹风既能吹冷风又能吹热风。
下列电路中最符合电吹风工作要求的是（）A B C D【答案】A【解析】由题知，电吹风能吹冷风又能吹热风，即电路中电动机可以单独工作，也可以是电动机和电热丝同时工作。
由此分析各选项解答即可。
A．由图知，S1闭合时只有电动机工作，吹冷风；再闭合S2时，加热器和电动机并联，两者都能工作，此时吹热风，故A符合题意；B．由图知，S1闭合时只有加热器工作，两开关都闭合加热器和电动机同时工作，只有热风没有冷风，故B不合题意；C．由图知，S1闭合时加热器与电动机串联，再闭合S2时，只有电动机工作，但电动机和加热器串联时两者相互影响，故C不合题意；D．由图知，S1闭合时电动机和加热器都工作，当两开关都闭合时只有加热器工作，故D不合题意。
