户式水机中央空调设计
中央空调设计方案

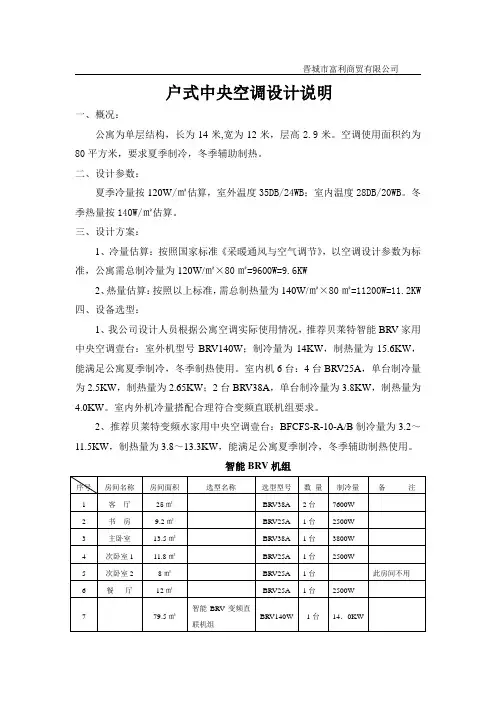

户式中央空调设计说明一、概况：公寓为单层结构，长为14米,宽为12米，层高2.9米。
空调使用面积约为80平方米，要求夏季制冷，冬季辅助制热。
二、设计参数：夏季冷量按120W/㎡估算，室外温度35DB/24WB；室内温度28DB/20WB。
冬季热量按140W/㎡估算。
三、设计方案：1、冷量估算：按照国家标准《采暖通风与空气调节》，以空调设计参数为标准，公寓需总制冷量为120W/㎡×80㎡=9600W=9.6KW2、热量估算：按照以上标准，需总制热量为140W/㎡×80㎡=11200W=11.2KW四、设备选型：1、我公司设计人员根据公寓空调实际使用情况，推荐贝莱特智能BRV家用中央空调壹台：室外机型号BRV140W；制冷量为14KW，制热量为15.6KW，能满足公寓夏季制冷，冬季制热使用。
室内机6台：4台BRV25A，单台制冷量为2.5KW，制热量为2.65KW；2台BRV38A，单台制冷量为3.8KW，制热量为4.0KW。
室内外机冷量搭配合理符合变频直联机组要求。
2、推荐贝莱特变频水家用中央空调壹台：BFCFS-R-10-A/B制冷量为3.2～11.5KW，制热量为3.8～13.3KW，能满足公寓夏季制冷，冬季辅助制热使用。
智能BRV机组变频水机五、设备介绍1、智能BRV变频直联机组：⑴可以实现温度的稳定控制，精确度能达到0.5℃，保持舒适；⑵有效解决部分负荷问题，可根椐空调系统需要，进行无级能量调节、提高效率；⑶分布启动、电流小，减少电网冲击，对家庭其它电器不会影响。
⑷室内外机联机控制，操作方便，省电节能；⑸各房间独立控制，随意调节，运行经济；2、变频水户式中央空调机组：⑴可以实现温度的稳定控制，精确度能达到0.5℃，保持舒适；⑵有效解决部分负荷问题，可根椐空调系统需要，进行无级能量调节、提高效率；⑶分布启动、电流小，减少电网冲击，对家庭其它电器不会影响。
⑷室内外机联机控制，操作方便，省电节能；⑸机组分体设计，室内机组暗藏于天花板空隙里（如卫生间等）水系统组件均在室内，有效解决冬季水管冰冻问题。
别墅户式中央空调系统设计

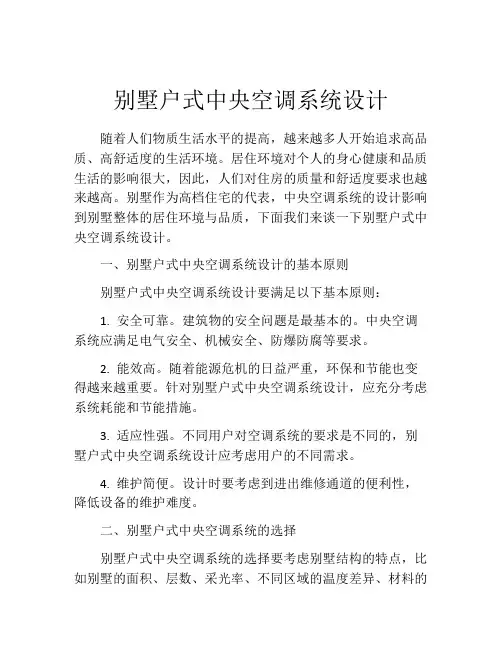

别墅户式中央空调系统设计随着人们物质生活水平的提高，越来越多人开始追求高品质、高舒适度的生活环境。
居住环境对个人的身心健康和品质生活的影响很大，因此，人们对住房的质量和舒适度要求也越来越高。
别墅作为高档住宅的代表，中央空调系统的设计影响到别墅整体的居住环境与品质，下面我们来谈一下别墅户式中央空调系统设计。
一、别墅户式中央空调系统设计的基本原则别墅户式中央空调系统设计要满足以下基本原则：1. 安全可靠。
建筑物的安全问题是最基本的。
中央空调系统应满足电气安全、机械安全、防爆防腐等要求。
2. 能效高。
随着能源危机的日益严重，环保和节能也变得越来越重要。
针对别墅户式中央空调系统设计，应充分考虑系统耗能和节能措施。
3. 适应性强。
不同用户对空调系统的要求是不同的，别墅户式中央空调系统设计应考虑用户的不同需求。
4. 维护简便。
设计时要考虑到进出维修通道的便利性，降低设备的维护难度。
二、别墅户式中央空调系统的选择别墅户式中央空调系统的选择要考虑别墅结构的特点，比如别墅的面积、层数、采光率、不同区域的温度差异、材料的保温性能等等。
可以采用的别墅户式中央空调系统主要有以下几种：1. 分体式空调系统。
别墅户式中央空调系统可以采用分体式空调系统，即室内机和室外机分开安装。
这种系统适合别墅面积较小、采光好的区域，价格相对较便宜，安装和维护都较为简单。
2. 中央空调系统。
别墅户式中央空调系统也可以采用中央空调系统，这种系统可以精确控制室内温度和湿度。
中央空调系统设计需要考虑到别墅的大小、材料的保温性能、温度差异、人流密度、空气流通等因素。
3. VRV空调系统。
VRV空调系统属于集中控制的空调系统，可以满足不同区域不同温度的需求，满足个性化的需求，具有较高的能效和节能效果，但价格相对较高。
三、别墅户式中央空调系统设计的问题别墅户式中央空调系统设计要注意以下问题：1. 空调负荷计算。
对于别墅户式中央空调系统设计，要根据房屋面积、采光率、墙体材料的保温性能等因素进行空调负荷计算，保证系统的正常运行和灵活控制。
家用中央空调设计方案
家用中央空调设计方案1. 引言中央空调系统是一种集中调节室内温度、湿度、清新度和空气流动的空气调节系统。
在家庭中，中央空调系统能够提供整个房屋的制冷、制热、通风和空气净化功能，为居住者带来舒适的室内环境。
本文将设计一个家用中央空调系统的方案，涉及到系统布置、主要组件和工作原理等方面。
2. 系统布置家用中央空调系统的布置需要考虑以下几个方面： - 综合空调系统的安装位置应尽量靠近房屋中心，这样可以更好地分配冷热空气，并减少管道长度。
- 系统需要有一个集中控制室，用于放置主控制器和控制面板。
该控制室通常位于地下室或楼顶的机房中。
- 各个房间需要安装空调出风口和回风口，以实现室内空气的流通和循环。
- 系统还需要安装冷却水或制冷剂的供应管道和排水管道，确保系统正常运行。
3. 主要组件家用中央空调系统主要由以下几个组件组成： 1. 制冷机组：制冷机组是整个系统的核心部分，包括压缩机、冷凝器、膨胀阀和蒸发器等组件。
制冷机组可以通过制冷剂的循环来实现制冷或制热功能。
2. 风机盘管：风机盘管是空调系统的传统组件，用于将冷（或热）空气输送到各个房间。
它包括了风机、散热器（或加热器）和过滤器等部分。
3. 空气处理单元：空气处理单元主要用于空气净化和湿度调节。
它包含了风扇、过滤网、加湿器和除湿器等组件。
4. 控制系统：控制系统包括主控制器、传感器和控制面板等部分。
通过控制系统，用户可以调节温度、风速、湿度和定时等功能。
4. 工作原理家用中央空调系统的工作原理如下： 1. 用户通过控制面板设置所需的温度和其他参数。
2. 主控制器接收到用户的设置后，根据传感器采集到的数据判断是否需要制冷或制热。
3. 如果需要制冷，主控制器会启动制冷机组，通过循环制冷剂来吸收热量。
4. 制冷机组将热量释放到室外，冷却剂经过膨胀阀后进入蒸发器。
5.在蒸发器中，冷却剂吸热并变为气体，吹过风机盘管后将冷空气输送到各个房间。
6. 当室内温度达到设定值时，主控制器会关闭制冷机组，停止制冷。
户式集中空调水系统设计探讨
2017年12月52/王立忠楼、配套住宅楼及员工公寓为一体，一期项目区域能源站已经建成并投入使用。
能源站采用地源热泵及能源塔联合系统，集中制取和供给空调冷热水及卫生热水。
该能源站实行能源合同管理，具有一套先进完整的能量计量系统。
其中约10万m 2的高层住宅，因住宅与教学楼、商办楼空调负荷基本错峰，且与区域能源站仅一路之隔，为充分利用区域能源站能源、提高住宅档次及总体节能，经多方论证，住宅部分采用分户水系统集中空调及地板辐射采暖，冷热源由区域能源站供给。
区域能源站提供的参数为：夏季6/12℃冷冻水，冬季为39/45℃暖水。
本项目共8栋12~32层住宅建筑，单套面积80~130m 2。
本文以户数最多的B-1套型（户内建筑面积101m 2）为例介绍该项目住宅户式集中空调水系统设计。
2 设计参数2.1 室外空气设计参数夏季空调室外计算干球温度：33.5℃；冬季空调室外计算干球温度：-3℃； 冬季采暖室外计算干球温度：-1℃。
2.2 室内设计计算参数夏季：25℃，冬季：20℃，新风量30~50m 3/h ·P。
2.3 单套夏季空调逐时计算冷负荷8.5kW，冬季空调（采暖）计算热负荷3.5kW。
3 空调系统设计3.1 标准设备配置本套型3个卧室、1个客厅、1个餐厅、1个厨房、2个卫生间。
设五套卧式暗装低噪音风机盘管，配三档调速开关及电动水阀。
冬季设置地板辐射采暖，各房间设采暖温控器。
配置过程中，还设置了一套带板换的微型空调机房一体化模块。
考虑到减轻户内系统承压，减少室内漏水概率和减轻户内水清洗工作量，外网系统水与户内循环水采用标准化集成板换隔开。
户内板换，一次侧外网冷热源，集中供冷供暖，设计承压1.6MPa，二次侧为户能独立循环系统，设计承压只需0.3MPa。
夏天供回水温度：一次侧，7/12℃，二次侧；8/13℃。
冬天供回水温度：一次侧50/45℃，二次侧49/44℃。
新风采用全热交换器，卧室送新风，卫生间及客厅设排风，全热交换效率达70%。
中央空调水系统设计步骤
确保图纸中的设计能够在实际施工中实现， 没有难以操作的环节。
检查图纸的正确性
确保图纸中的标注和说明准确无误，没有矛 盾或错误。
检查图纸的经济性
在保证功能和安全的前提下，优化设计方案， 降低成本。
06
水系统安装与调试
安装水系统设备与管道
01
确定水系统设备的位置和布局，如冷水机组、水泵、冷却塔 等。
节能环保
人性化
随着环保意识的提高，未来的设计将更加 注重节能和环保，如采用更加高效的制冷 技术和循环系统。
未来的设计将更加注重用户体验，如提供 更加个性化的温度和湿度调节，以及更加 舒适的室内环境。
02
设计前的准备工作
确定设计目标与要求
明确建筑物的功能需求
了解建筑物的用途、面积、楼层高度、 使用人数等，以便确定所需空调系统 的冷热负荷和风量。
延长设备寿命
03
合理的设计能够减少设备的磨损和老化，延长设备的使用寿命。
设计的历史与发展
历史回顾
智能化
中央空调水系统的设计理念起源于20世纪 初，随着科技的发展和人们生活水平的提 高，其设计也在不断改进和完善。
随着物联网和人工智能技术的发展，未来 的中央空调水系统将更加智能化，能够实 现自适应的调节和控制。
1
根据空调系统的水系统形式和水力平衡要求，计 算水流量和阻力。
2
确定水泵的型号和规格，确保水系统的正常运行。
3
考虑水系统的节能措施，如采用变频器控制水泵 的运行。
水系统模拟与优化
利用专业的水系统模拟软件，对水系统的运行进 行模拟和优化。
分析水系统的能耗和运行效率，提出节能优化方 案。
根据模拟结果，调整水系统的设计参数，提高系 统的运行效率。
别墅中央空调设计(说明书)
毕业设计说明书别墅中央空调设计摘要户式中央空调是由一台主机通过风道过风或冷热水管接多个末端的方式来控制不同的房间以达到室内空气调节目的的空调。
采用风管送风方式，用一台主机即可控制多个不同房间并且可引入新风，有效改善室内空气的质量，预防空调病的发生。
本设计先根据工程概况计算各个房间的冷负荷和总的冷负荷，选用制冷剂直接蒸发一拖多热泵机组。
确定系统后再根据各个房间冷负荷和总冷负荷确定室内机和室外机的型号，由于型号固定，冷媒水管道参数便已确定，只需计算冷凝水管道即可。
目前，随着我国经济的逐步增长，居住条件日益改善，人们对生活环境的舒适性的要求越来越高，对家用中央空调的需求越来越大，对中央空调节能、舒适、健康更加关注。
因此，设计一项节能、舒适、健康的中央空调工程是很实际意义的。
关键词：户式中央空调负荷计算制冷剂一拖多机组AbstractHousehold central air conditioning is by a host had cold wind or by air hose end up to several different control room in order to achieve the purpose of indoor air conditioning. By the way, with a duct host can control and introducing several different room, effectively improve the indoor air quality, the air KongDiaoBing prevention. This design according to the engineering survey first calculated that the cooling load of each room and the cooling load of the direct evaporation, refrigerant heat pump units. More than yituo After the system is determined according to the cooling load of each room and cooling load of indoor and determine the type, air-conditioners, cold media because type water pipe parameters determined by calculation, and has condensed water pipe.At present, with China's economic growth, gradually improved increasingly, people living conditions for the comfort of living environment, the demand for household central air conditioning for central air conditioning energy-saving, comfortable, healthy more attention.Therefore, an energy-saving design, comfortable and healthy central air conditioning project is very practical significance.Key words: Household central air-conditioning Load calculation Refrigerants More than one unit delay目录前言 (1)1 绪论 (2)1.1户式中央空调研究背景及意义 (2)1.2户式中央空调比传统空调更具优势 (2)1.3我国户式中央空调发展 (4)1.4户式中央空调的特征及优势 (6)1.5户式中央空调系统分类及特点 (9)1.5.1 两种常见的户式中央空调系统 (9)1.5.2中央空调系统分类 (10)2 工程概况 (12)2.1工程概况 (12)2.2设计依据 (12)2.2.1 新乡市室外空调设计参数 (12)2.2.2 室内空调主要设计参数 (13)3 负荷计算 (15)3.1冷负荷计算 (15)3.1.1 外墙和屋面瞬变传热引起的冷负荷 (15)3.1.2内围护结构冷负荷 (16)3.1.3外玻璃窗瞬变传热引起的冷负荷 (16)3.1.4透过玻璃窗的日射得热引起的冷负荷 (17)3.1.5照明散热形成的冷负荷 (17)3.1.6人体散热形成的冷负荷 (18)3.1.7设备散热形成的冷负荷 (18)3.1.8渗透空气散热形成的冷负荷 (19)3.1.9食物散热形成的冷负荷 (20)3.1.10散湿量与潜热形成的冷负荷 (20)3.3计算结果 (21)4 方案确定 (23)4.1空调系统的分类 (23)4.2几种常用户式中央空调机组的适用范围 (25)5 空调设备的选择计算 (29)5.1多联机空调系统连接方式的确定 (29)5.2室内机和室外机的选择 (29)5.3设备布置和管道设计 (31)5.4制冷剂泄露注意事项 (32)5.5主机的选择 (32)5.5.1设计参数的选择 (33)5.5.2室内机的选择 (35)5.5.3室外机的选择 (36)6 空调水管系统设计 (37)6.1管道的选择 (37)6.1.1冷媒管道和冷凝水管道 (37)6.1.2分歧管的选择 (38)6.1.3冷凝水管道的选择 (38)6.2阀门 (39)7减振、消声与保温措施 (41)7.1减振措施 (41)7.1.1 主机组的减振 (41)7.1.2 管道减振 (41)7.2消声与隔声措施 (41)7.3保温设计 (43)8 总结 (44)9 致谢 (45)10 参考文献 (46)前言随着我国国民经济的发展和人们物质文化生活水平的不断提高，空调的应用已不再局限于必要的工艺过程所需的环境控制和少数公共和居住建筑内创造舒适的空气环境，而是越来越普及到寻常百姓家，成为提高他们生活质量的一部分。
户式中央空调设计分析
户式中央空调设计分析摘要本文对户式中央空调系统的类型进行了介绍，分析了各自的特点。
将户式中央空调系统与集中中央空调系统做比较，其具有明显的节能和计费优势。
最后结合北京一工程实例，对风冷冷水机组户式中央空调设计和施工的注意点进行分析。
关键词户式中央空调风冷冷水机组节能一、概述近年来，随着我国国民经济的迅猛增长，人民生活水平不断提高，人们对住房的追求越来越趋于大居室化，大面积多居室的别墅、高级公寓、高档商住楼、写字楼等不断涌现。
同时，随着住房条件的改善，人们要求有更高品质的室内空气环境。
为适应现代人居环境的发展趋势，集常规大型中央空调与家用空调之所长，适用于建筑面积比较大的环境(100～500平方米)的户式中央空调成为我国未来大居室住房空调的发展热点。
所以，户式中央空调已经被中国空调行业中的大多数人士公认为未来住宅空调的主流产品。
与普通空调器相比较，户式中央空调具有舒适、美观、节能等特点；不仅可以引入新风、改善空气品质，消除“空调病”的烦恼，而且使居住室内空气分布更加均匀、温度波动小，舒适感好。
由于户式中央空调系统在中国的发展起步较晚，在设计和运行中还存在着许多问题。
随着对节约能源、减少运行费用、环境保护及室内空气环境要求的提高，对户式中央空调的提出了更高的要求。
因而设计和运行户式中央空调系统，使其保证运行效率高、减少环境污染及提高居住的舒适性是目前亟待解决的问题。
本文将对北京财满街工程项目为例，对户式中央空调系统设计、施工和运行进行探讨。
二、户式中央空调的常见型式户式中央空调的制冷原理和基本结构造类似于大型中央空调。
户式中央空调可以是整体式，也可以是分体式。
分体式可将压缩机置于室外，大大降低室内生活环境的噪声。
户式中央空调根据输送介质的情况通常可分为三类，即以空气为介质的风管式空调系统、以水为介质的水管式空调系统和制冷剂直接蒸发的一拖多多联机。
2.1 风管式空调系统风管式空调系统以空气作为输送介质，其原理与大型全空气中央空调系统的原理基本相同，是一个小型化的全空气的中央空调系统,它利用空气处理系统将回风(或回风与新风的混合风)进行冷却/加热处理后，再送入室内承担空调冷/热负荷。
户式中央空调系统工程技术导则
户式中央空调系统工程技术导则
随着城市建设的不断发展，中央空调系统在各类建筑物中的应用越来越广泛。
中央空调系统的设计、安装和调试技术对于建筑物的舒适性、能源消耗和运行维护等方面具有重要的作用。
本文就中央空调系统工程技术导则作一简要介绍，希望各位读者能够从中受益。
1.中央空调系统的设计
中央空调系统的设计应该考虑建筑物的用途和气候地区的特点。
对于不同的建筑物和不同的气候地区，其所需的中央空调系统的规格也不同。
中央空调系统的设计必须符合国家规定的节能标准，同时还要满足建筑物的舒适性要求，确保室内温度、湿度和空气质量等指标能够达到设计要求。
中央空调系统的安装应该重点考虑管道的布置和管道的绝缘。
管道的布置应该合理，避免出现错位和死角等情况。
管道的绝缘应该严密，避免热损失和水汽凝结。
此外，安装时应该确保设备的基础牢固，机组废气排放通畅，管道的连接和支架牢固，防止漏水、漏气等现象的发生。
中央空调系统的调试是确保系统运行正常的重要步骤。
调试前应该对系统进行全面检查，确保各个部分都已经安装完毕并符合要求。
在调试过程中，应该严格按照设计要求进行操作，避免出现不必要的错误。
此外，调试过程中要注意安全问题，避免意外事件的发生。
中央空调系统的运行维护包括日常保养、定期检查和故障修理等方面。
日常保养包括定期清洁、更换滤芯和检查水路等工作；定期检查包括对关键部件的检查和更换；故障修理则需要根据实际情况进行处理。
保养和检查应该定期进行，故障修理需要及时处理，避免对建筑物造成不必要的损失或影响。
