单模光纤(SingleModeFiber)：中心玻璃芯很细(芯径一般为9或10μm)，只能传一种模式的光。因此，其模间色散很小，适用于远程通讯，但还存在着材料色散和波导色散，这样单模光纤对光源的谱宽和稳定性有较高的要求，即谱宽要窄，稳定性要好。后来又发现在1.31μm波长处，单模光纤的材料色散和波导色散一为正、一为负，大小也正好相等。这样，1.31μm波长区就成了光纤通信的一个很理想的工作窗口，也是现在实用光纤通信系统的主要工作波段1.31μm常规单模光纤的主要参数是由国际电信联盟ITU－T在G652建议中确定的，因此这种光纤又称G652光纤。

目录

光纤简介

光纤分类

1.G.652单模光纤

2.G.653单模光纤

3.G.655单模光纤

几种光纤的主要区别

常用的G.652、G655单模光纤的参数对比

研制历程

特性参数

光纤波长

应用情况

1.产品选用指南

2.施工、安装要点

展开

光纤简介

光纤分类

1.G.652单模光纤

2.G.653单模光纤

3.G.655单模光纤

几种光纤的主要区别

常用的G.652、G655单模光纤的参数对比

研制历程

特性参数

光纤波长

应用情况

1.产品选用指南

2.施工、安装要点

展开

光纤简介

"单模光纤" 在学术文献中的解释：一般v小于2.405时,光纤中

单模光纤

就只有一个波峰通过,故称为单模光纤,它的芯子很细,约为3一10微米,模式色散很小.影响光纤传输带宽度的主要因素是各种色散,而以模式色散最为重要,单模光纤的色散小,故能把光以很宽的频带传输很长距离。

单模光纤具备10 micron的芯直径，可容许单模光束传输，可减除频宽及振模色散(Modal dispersion)的限制，但由于单模光纤芯径太小，较难控制光束传输，故需要极为昂贵的激光作为光源体，而单模光缆的主要限制在于材料色散(Material dispersion)，单模光缆主要利用激光才能获得高频宽，而由于LED会发放大量不同频宽的光源，所以材料色散要求非常重要。

单模光纤相比于多模光纤可支持更长传输距离，在100Mbps的以太网以至1G千兆网，单模光纤都可支持超过5000m的传输距离。

从成本角度考虑，由于光端机非常昂贵，故采用单模光纤的成本会比多模光纤电缆的成本高。

单模光纤（SingleModeFiber, SMF）

折射率分布和突变型光纤相似，纤芯直径只有8~10 μm，光线以直线形状沿纤芯中心轴线方向传播。因为这种光纤只能传输一个模式（两个偏振态简并），所以称为单模光纤，其信号畸变很小。

光纤分类

G.652单模光纤

满足ITU-T.G.652要求的单模光纤，常称为非色散位移光纤，其零色散位于1．3um窗口低损耗区，工作波长为1310nm（损耗为0．36dB/km）。我国已敷设的光纤光缆绝大多数

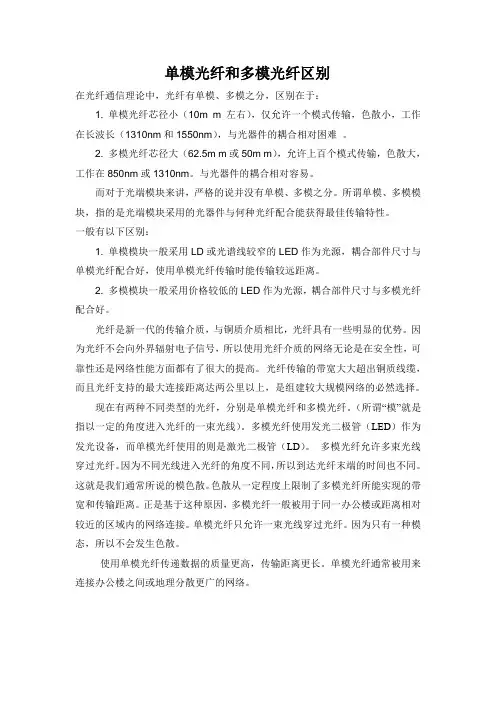

单模光纤和多模光纤

是这类光纤。随着光纤光缆工业和半导体激光技术的成功推进，光纤线路的工作波长可转移到更低损耗（0.22dB/km）的1550nm光纤窗口。

G.653单模光纤

满足ITU-T.G.653要求的单模光纤，常称色散位移光纤

（DSF=Dispersion Shifled Fiber），其零色散波长移位到损耗极低的1550nm处。这种光纤在有些国家，特别在日本被推广使用，我国京九干线上也有所采纳。美国AT&T早期发现DSF的严重不足，在1550nm附近低色散区存在有害的四波混频等光纤非线性效应，阻碍光纤放大器在1550nm窗口的应用。但在日本，将色散补偿技术*用于G.653单模光纤线路，仍可解决问题，而且未见有日本的G.655光纤，似属个谜。

G.655单模光纤

满足ITU-T.G.655要求的单模光纤，常称非零色散位移光纤或NZDSF （=NonZero Dispersion Shifted Fiber）。属于色散位移光纤，不过在1550nm 处色散不是零值（按ITU-T.G.655规定，在波长1530-1565nm范围对应的色散值为0.1-6.0ps/nm*km），用以平衡四波混频等非线性效应。商品光纤有如AT&T的TrueWave光纤，Corning的SMF-LS光纤（其零色散波长典型值为1567.5nm，零色散典型值为0.07ps/nm2*

km）以及Corning的LEAF光纤。我国的"大宝实"光纤等。

几种光纤的主要区别

这些都是ITU给光纤规定的标准种类：

G.651是多模光纤。

G.652是常规单模光纤，零色散点在1300nm，现在分G. 652A、B、C、D几种，主要的区别在于PMD。G. 652光纤的特点是当工作波长在1300nm 时，光纤色散很小，系统的传输距离只受损耗限制。

色散小等优点，是远距离大容量通信系统

上海市重点科研项目。至1982年5月进行了研究工作的第二阶段。以上海科大与上海石英玻璃厂协作，得到了电子23所的支持和合作。于1982

年5月由上海市科委主持了由中国9个单位24名专家参加的鉴定工作。鉴定委员会认为，“此次单模光纤科研工作是基础性和开拓行的，不仅填补了中国在这个重要研究领域的空白，而且是以较快的速度赶上国际水平。” 特性参数

①衰耗系数a：其规定与物理含义与多模光纤完全相同，在此不多叙述。

②色散系数D(λ)：我们已经知道，光纤的色散可以分为三大部分即模式色散、材料色散与波导色散。而对于单模光纤而言，由于实现了单模传输所以不存在模式色散的问题，故其色散主要表现为材料色散与波导色散（统称模内色散）。综合考虑单模光纤的材料色散与波导色散，统称色散系数。色散系数可以这样理解：每公里的光纤由于单位谱宽所引起的脉冲展宽值。因此，L公里光纤由色散引起的脉冲展宽值为：σ=δλ·D（λ）·L（2.17）其中：δλ为光源谱宽σ为根均方展宽值色散系数越小越好。光纤的色散系数越小，就意味着其带宽系数越大即传输容量越大。例如CCITT建议在波长1.31微米处单模光纤的色散系数应小于3.5ps/km.nm。经过计算，其带宽系数在25000MHz·km以上，是多模光纤的60多倍（多模光纤的带宽系数一般在1000MHz·km以下）。

③模场直径d：模场直径表征单模光纤集中光能量的程度。由于单模光纤中只有基模在进行传输，因此粗略地讲，模场直径就是在单模光纤的接收端面上基模光斑的直径（实际上基模光

单模光纤

斑并没有明显的边界）。可以极其粗略地认为（很不严格的说法），模场直径d和单模光纤的纤芯直径相近。④截止波长λc：我们知道，当光纤的归一化频率V小于其归一化截止频率Vc时，才能实现单模传输，即在光纤中仅有基模在传输，其余的高次模全部截止。也就是说，除了光纤
