施工图纸设计制作规范
星杰国际设计装饰工程施工图制作规范 (XJB-2015001)
工程管理中心
二零一五年十月十日
总则
1. 1 建筑装饰设计施工图是指导建筑装饰工程施工、工程监理、竣工验收的依据，对设
计质量具有相应的技术与法律责任。
1. 2 为了统一建筑装饰设计制图规则，保证制图质量，加强团队协作，提高制图效率，做
制图规范、图面清晰、简明，符合勘测设计、施工、监理、竣工、存档的要求，适应海市建筑装饰工程建设的发展需要，制定本标准。
1. 3 本标准是建筑装饰设计施工图的基本规定，仅适用于建筑装饰专业制图。
1. 4 本标准适用于本专业下列建筑装饰室内设计工程制图：
1. 4.1新建、改建、扩建工程的各方案设计（扩初设计）和施工图阶段设计图及竣工图；
1. 4.2原有建筑物、构筑物和总平面的实测图；
1. 4.3建筑装饰设计通用设计图、标准设计图。
1. 5 建筑装饰设计制图，除应符合本标准外，还应符合国家现行有关强制性标准的规定以
有关专业的制图标准。
一、宗旨、编制依据及适用范围
1、宗旨：通过规范、统一装饰工程施工图纸设计、绘制标准，旨在为设计师规范地设计、绘制施工图纸提供标准依据，以指导、帮助设计师提高制图质量和工作效率，使图纸满足按图施工和编制报价的要求，进而提高我公司为客户服务的标准化、专业化水平制订本规范。
2、编制依据：
⑴、建设部颁发的《房屋建筑制图统一标准》（GB/T 50001-2010）。有关条款；
⑵、建设部颁发的《建筑制图标准》（GB/T 50104-2010）有关条款；
⑶、《房屋建筑室内装饰装修制图标准》（JGJ/T 244-2011）
⑷、参考当前装饰工程行业中设计、绘制施工图纸成熟的作法和惯例。
3、适用范围：
⑴、本规范适用于设计师执行尚层装饰公司装饰工程施工工艺，设计、绘制施工图纸；
⑵、本规范适用于电脑制图和手绘制图。
二、绘制施工图纸的基本要求：（以下各项要求均以绘制、打印A3纸完成图为基准）
1、施工图纸中包括图形、文字、数字、图例、制图符号在内的所有内容应表现表达规范、正确、清楚、明了。
2、表现图型一般只绘制轮廓线，有特别需要的除外。绘制的图型应规范、正确、清楚、
贴切。
3、基本图纸齐全，各种施工详图使用得当、绘制表现内容到位。
4、各种文字内容、尺寸数字应标注正确、清楚、完整。严禁文字内容、尺寸数字和图线相互重叠。
5、施工图纸的图形、尺寸和文字注解必须结合起来，将设计内容充分表现、表示、表达到位。对于图形中窄小紧凑、容易出现混淆的内容、图例必须同时加注文字说明。图形、尺寸和文字必须能满足按图指导施工和编制报价的使用要求。
6、统一使用宋体或黑体字。
7、制图符号使用规范、正确、清楚、齐全。
8、使用图例规范、正确、清楚、齐全。图例应绘制图例表，对图例进行说明。
9、图内标注的施工内容名称应和公司报价系统中的施工项目名称保持一致。特殊的施工内容应首先套用公司报价系统中最相类似的项目名称。需要编制自定义的施工内容，其项目名称应力求贴切，关键词齐全。
10、图内标注的房间名称必须和报价单中的房间名称保持一致。
11、材料施工法表中，对主材提供方式和承担施工方应针对具体情况分别标注明确。其中：
⑴、对于客户自行购买主材、产品、设备，并自行解决施工安装的，应明确标注。
⑵、对于客户自行购买主材、产品、设备，由我公司施工安装的，应明确标注。
⑶、对于客户订购公司主材、产品、设备，由专业厂家施工安装的，应明确标注。
⑷、对于客户订购公司主材、产品、设备，由我公司施工安装的，应明确标注。
⑸、对于客户尚未确定的主材、产品、设备和其它设计内容，都必须标明“方案待定”字样。
所有内容不得简略含混地标注“甲供主材”字样。
12、对平面图和立面图中的施工制作内容必须明确标注完整直观的施工项目名称，不得简略含混地标注表面材料。
13、对施工详图中的任意图形内容，都必须明确标注具体详细的施工材料、工艺做法、细节尺寸和制作要求。
14、对于无施工内容的房间或部位，必须在相关房间或相关部位明确标注“无施工内容”，图纸中无施工的内容必须和报价单中无报价内容保持一致。
15、对于无施工内容的平面图，仍须按本规范的图纸目录体系排列图纸名称，在图纸名称后面须明确标注“无施工内容，免图纸”。
16、平面图和立面图中对有施工内容的图形应明确标注施工项目名称，如：“石膏板拱形吊顶”或“白混护墙板（厂家定制）”、“石膏板背景墙”、“乳胶漆饰面”、“白色混油踢脚板”等，不得只标注施工材料名称，如：“欧松板衬底，奥松板饰面，刷白色混油”、
“轻钢龙骨”、“12㎜石膏板”等。
对平面图和立面图中有些与装饰工程有关联的部位没有施工内容的图形应明确标注“无施工内容”。
17、节点图中对各部细节图形应详细标注完整、具体的工艺材料名称，如：、“轻钢龙骨”、“9.5㎜石膏板”和“乳胶漆饰面”、“15㎜欧松板衬底”、“3㎜奥松板封面”和“白色混油”等。
18、施工图中的文字标注内容应根据图形具体位置，按照从里到外的层次、顺序就近、依次标注。对位置较近的同一施工内容的图示可做合并标注。
19、施工图必须按比例绘制。鉴于具体户型大小和平面布局形状各异，在图框内安排的合理性、美观性问题，对设计师绘图所采用的比例不作硬性划一的规定，设计师可在规范、正确、清楚、明了绘制图纸的原则下选用相宜的比例绘图。
20、鉴于室内家居装饰工程的特点，对使用定位轴线绘制施工图规定，除原始结构平面图外，其它图纸不做硬性规定，如使用定位轴线绘制户型平面图形的，应标注出墙体宽度尺寸或1／2墙体宽度尺寸。
三、线型、线宽、线色：
1、线型：按照“看得见、摸得着的用实线，看不见、摸不着的用虚线”的原则以及其它制图用线需要，一般主要使用实线、虚线。
2、线宽：设定粗线、中线、细线三种线宽，其中：
⑴、粗实线：线宽为0.6mm-0.4mm，一般用于绘制表现以下内容：
①、任意图形中最外围内容和最主要、最基本内容的轮廓线。包括：户型平面图中建筑结构轮廓线、室内立面图或物体立面图的外轮廓线、施工详图中家具或施工制作内容的外轮廓线或主要轮廓线等；
②、图框及会签栏的表格线。
⑵、中实线：线宽为0.30-0.20mm，一般用于绘制表现：
①、任意图形中除用粗实线表现以外的内容、物体的一般轮廓线。如：户型平面图中的门、窗、家具、其它设施等轮廓线等；
②、标注文字使用的矩形表格外框线，如：标注房间名称、周长和面积数据所用表格外框线，图例表格外框用线等。
⑶、细实线：线宽为0.15-0.10mm，一般用于绘制表现：
①、除粗实线、中实线表现内容以外的图形轮廓线、尺寸用线、图例表格内部用线、引出线等；
②、剖面图、断面图中表现结构等主要内容的剖面线。
⑷、虚线：其中：
①、粗虚线：线宽为0.60mm，一般用于表现物体最外围的不可见轮廓线和大样图的索引
符号线。如：顶面图中的过梁。
②、中虚线：线宽为0.30mm，用于表现物体的不可见轮廓线。如：立面图中衣柜的内部格板、顶面布置图中灯槽的里端立板等；
③、细虚线：线宽为0.15mm，用于表现除用粗虚线、中虚线表现以外物体的不可见轮廓线。
⑸、其它线形由设计师酌情使用。
3、线色：
不做具体要求，绘图师可根据自己的绘图习惯选用适宜的线色绘制图纸。
四、字体规格：
1、图名的字体高度为5-6mm；
2、标注文字内容的字体高度为2.5-3mm；
3、标注尺寸数字的字体高度为2-2.5mm。
五、尺寸标注：
1、尺寸分为基本尺寸和必要尺寸，其中：
⑴、基本尺寸：一般指平面图形中任意图形的整体两维尺寸和有三维形状制作内容物体的整体三维尺寸。如：户型平面图中任意房间室内整体长度、宽度的两维尺寸和客厅电视文化背景墙整体长度、宽度、高度的三维尺寸等；
⑵、必要尺寸：是指除基本尺寸以外其它的设计师认为需用于指导施工、编制预算而对图形必须标注的二维尺寸或三维尺寸。
2、尺寸界线：（用细实线绘制）其一端距图样轮廓线间隔为3mm，另一端超出尺寸线为2mm。
3、尺寸线：（用细实线绘制）应与被标注图形的图线平行。图样外轮廓线与第一条尺寸线距离及两条平行排列的尺寸线间距宜为7—10mm。
4、尺寸起止符号；（用中实线绘制）长度为2—3mm，其倾斜方向应于尺寸界线成45O角。半径、直径角度于弧长的尺寸起止符号宜用箭头表示。
5、标注户型平面各房间的尺寸时，应将整体平面户型从中心虚拟用十字划分为4块区域，按照各房间坐落的区域位置，就近从内到外依次排列标注长、宽基本尺寸和其他必要尺寸。
6、各类图纸标注尺寸的基本要求：
⑴、原结构平面图和原结构顶面图以及必要的量房立面图必须标注量房的详细尺寸。
⑵、其它平面图和立面图中的图形应首先标注基本尺寸，其次标注必要尺寸。
⑶、节点图必须完整标注各部图形的细节尺寸。
六、图例
图例分为通用图例和专用图例。
1、通用图例是全套图纸中表达同类内容的标准图例，集中绘制在图例表中。
2、专用图例是具体图纸中表达专有内容的图例，应分别绘制在表现专有内容的图纸中。
七、各种图纸的具体要求：
（一）、原结构平面图：是完整地反映、表现测量工程现场单一建筑结构层的户型结构、户内各房间原始情况或个别房间原始情况的平面图（含：有关联的室外阳台、露台、庭院等）。其特点是对建筑墙体1.4米高度剖切后对地面正投影的俯视图。表现的图种包括：⑴、房屋建筑整体平面图；⑵、房屋建筑局部平面大样图。
1、本图应绘制表现户内原结构情况的内容有：
⑴、建筑墙体情况，包括：
①、承重墙体、隔墙和轻体隔墙；
②、管道井、通风道情况；
③、门口、窗口的规格情况和定位情况；
⑵、地面情况：
①、地面楼板情况；
②、楼梯踏步或错层踏步情况；
③、地面楼板下挑空情况。地面楼板下挑空应标画挑空符号。
④、地面结构楼板的坑、洞、孔等情况。地面结构楼板的坑、洞、孔应标画下挑空符号。
⑤、厨房、卫生间地面管口情况；
⑶、煤、水、电、暖等设施设备的基本情况；特别应明确标注地面是否已铺设地采暖。
⑷、个案特有的其它原结构情况应绘制相关的立面图进行明确表现，或明确标注文字内容和尺寸。
⑸、说明：有关联的室外阳台、露台、庭院等只画在与其相通的楼层，如：①、一层或地下层的室外庭院；②、二层的阳台、露台等。
2、本图应标注的尺寸有：
⑴、本图必须标注出各功能间和主要部位图形的长度、宽度基本尺寸、门、窗洞口的高度、宽度基本尺寸和各自的二维定位尺寸。应绘制轴线、轴号，标注尺寸、标高。
⑵、应标注涉及主材、产品配置需求的相关尺寸（如卫浴孔距、墙距、暖气位置等）。
⑶、对管道井、通风井、设备间等设施应标注长度、宽度基本尺寸。
3、对原结构地面应首先选取基准高度位置设置为基准标高正负零，标注为
其他房间不同的地面标高均以此正负零标高为基准标注实际标高。
4、厨房、卫生间等湿环境常见下凹地面的应标注负标高。
5、地面楼板挑空应标注负标高。地面楼板挑空负标高应为地面楼板厚度加下层的空间高度。
6、地面结构楼板的坑、洞、孔应标注负标高。
7、对楼梯踏步应绘制上下行指示箭头，并标注“上”或“下”行的字样。
8、本图应列明有关图例，通常有：
⑴、烟道、通风道、管道井；
⑵、暖气等采暖设备等；
⑶、表现其它内容的惯用图例。由设计师针对具体内容绘制贴切、形象的图形作为图例表明内容即可。
⑷、图例一般应放在图形的左下角适当位置。
⑸、对常用图例以外的构筑物或设施设备必须用文字标明图示内容。
9、、备注说明提示注意的情况和必要的技术要求。备注说明一般应放在图形右侧下方适当位置。
10、应绘制内视符号，放在图框内右上角。
为表示任意房间室内4个方向立面在平面图上的位置，应在本图上用内视符号注明视点的位置、方向及立面编号。符号中的圆圈应用细实线绘制，根据图面比例圆圈直径可选择8-12mm。引出线上半部的立面编号用英文字母编排，按顺时针排列。引出线下半部的详图编号直接用图纸页码编排即可。
内视符号——
内视符号用于指导全套图纸中任意房间室内四个方向立面的编排次序。全套平面图的内视符号及编排顺序要求统一一致。
11、应在入户门处外侧绘制入户指示箭头标识。箭头标识图样参见本规范第七条。
12、对是否绘制指南针不作硬性要求，设计师可自行酌定使用。使用指南针的，应放置在图框左上角位置。
13、备注说明提示注意的情况和必要的技术要求。应特别明确备注说明：①、毛坯地面是否已铺设地采暖。②、所有标注尺寸以现场实际情况为准。此条备注应标注在所有平面图中。
（二）、原结构顶面图：是完整地反映、表现工程现场顶面各种情况，包括：各种顶面楼板情况、各种结构梁情况、异型顶面构造情况顶面已安装的各种设施设备情况、已安装的各种管线情况和使用各种特殊材料情况的仰视图。其特点是对建筑墙体1.4米高度剖切后对顶面正投影的仰视图。表现原结构顶面图的图种包括：⑴、房屋建筑整体顶面的平面图；⑵、
房屋建筑局部顶面大样图。
本图应绘制表现的内容有：
1、应完整、准确表现平面顶的基本情况。
2、应完整、准确表现有特殊材料和各种结构梁的情况。
3、应完整、准确表现中央空调、风机盘管、进出风口等暖通设施设备、管线布置情况。
4、应完整、准确表现坡屋顶，梯形顶，锥型顶等各种异型顶的情况。对坡屋顶应标画坡向指示箭头。
5、应完整、准确表现各种天窗的情况。
6、与异型顶面有关的其他情况。
7、应完整、准确表现顶面挑空的情况，标画挑空符号。
8、对楼梯底面应标画坡向指示箭头。
9应标明各种特殊材料的名称和基本尺寸。
10、应标明各种结构梁的长度尺寸和截面规格尺寸。
11、应标明各种暖通设施设备立体规格尺寸和管线布置定位尺寸。
12、应标明各种天窗的基本尺寸。
13、应标注各种顶面的室内标高符号。对异型顶应分别标注最顶点和最高点的标高符号。对挑空顶面标注标高符号。挑空的标高应为挑空位置的地面至挑空至顶面的相对标高。
14、应标注各种结构梁的标高符号
15、应标注各种暖通设施设备的标高符号
16、备注说明提示注意的情况和必要的技术要求。
（三）、拆除结构平面图：
是反映、表现拆除墙体结构、顶面、地面楼板结构，改变房间格局情况的图纸。该图纸的特点是包括被拆除结构墙体在内的建筑墙体1.4米高度剖切后对地面正投影的俯视图。表现的图种包括：⑴、房屋建筑整体平面图；⑵、房屋建筑局部平面大样图。
本图纸应绘制表现的内容有：
⑴、拆除墙体情况，应在被拆除墙体图形处用粗虚线的矩形加45°斜剖面线图例表示
为，并标注出被拆除墙体长度尺寸。
⑵、平面图中对被全部拆除墙体的高度不做标注。如拆除部分高度墙体的，应标明被拆除的位置和高度尺寸。
⑶、拆除顶面、地面楼板结构情况，应在被拆除楼板结构图形内用粗虚线的矩形加45°
斜剖面线图例表示为，并标注出被拆除面积的长度、宽度基本尺寸；
⑸、拆除承重的墙体、结构楼板和钢筋混凝土楼梯的，应明确标注“土建拆除”。
⑹、应列明有关图例，通常有：
①、拆除墙体、拆除楼板图例；
②、表现其它内容的惯用图例，由设计师针对具体内容绘制贴切、形象的图形作为图例表明内容即可。
⑺、备注说明提示注意的情况和必要的技术要求。
（四）、新建结构平面图：
是反映、表现新建、改建墙体结构、顶面、地面楼板结构，改变房间格局情况的图纸。该图纸的特点是包括新建结构墙体在内的建筑墙体1.4米高度剖切后对地面正投影的俯视图。表现新建结构墙体内容的图种包括：⑴、房屋建筑整体平面图；⑵、房屋建筑局部平面大样图。
本图纸应绘制表现的内容有：
⑴、新建、改建墙体结构情况和造型墙、造型柱情况：在新建、改建墙体、柱体图形处
分别用具体材料做法的新建墙体图例进行表示。如：新建砖墙图例为，新建
石膏板隔墙图例为, 新建其它墙体图例为，并标注新建、改建墙体（含：各种背景造型墙）的长度、高度基本尺寸和施工作法（如：砌筑240mm轻体砖墙、建100mm普通石膏板隔墙、12mm钢化玻璃板墙或玻璃砖砌筑弧形隔墙等）。标注的施工作法应套用公司报价中的项目名称（公司报价系统中无可参照的项目名称的，应自定义项目名称）。
⑵、新建、改建墙体留置有门、窗洞口的，应对新门、窗洞口重新标注高度和宽度尺寸。
⑶、对新建、改建整体高度墙体的不标注高度尺寸；对新建、改建部分高度墙体的应标注被新建部分的高度尺寸。
⑷、新建、改建墙垛、门垛结构情况。
⑸、新建、改建包室内横管、立管和包厨房、卫生间管道情况。
⑹、新建、改建造型墙、造型柱之类的施工内容应绘制到位的图型进行表现，并明确标注施工项目。
⑺、新建、改建顶面、地面楼板结构情况：在新建、改建顶面、地面楼板结构图形处用
加对勾号的矩形图例表示为，并标注新建、改建顶面、地面楼板结构图形的长度、宽度基本尺寸和施工作法（如：标注施工作法为：新建钢结构楼板）。标注的施工作法应套用公司报价系统中的施工做法（公司报价系统中无可套用的施工做法的，可另行编制施工做法）。
⑻、新建、改建楼梯结构情况。
⑼、新建、改建错层踏步结构情况。
⑽、加高地面、制作地台情况。对此情况应标注新的地面标高。
⑾、个案特有的其它新建、改建结构情况。
⑿、对新建、改建墙体和楼板必须标注工艺做法。
⒀、重新命名经拆改结构墙体后重新确定了功能用途的房间名称。房间名称必须以墙体结构改造定型后的房间功能分别命名，或以过梁为界限确定房间名称，如：以过梁为界限划分的过道或楼梯间等功能间。在一个无过梁的整体结构空间中含有两个及以上功能区域的，首先以主功能区域命名，其它辅功能区名称标注在括号内，如：客厅（含餐厅）等。
房间名称编号应按照一般行走路线习惯，自地下层楼梯间开始或一层入户门开始，自左向右，不分房间大小和功能主次，将各房间依顺时针次序排列编号。
⒁、对房间名称进行命名、编号排序。房间名称排码序表放在图纸右下方适当位置。
以后的所有平面图、立面图、节点图和工程预算中的各房间名称及其排码均应以本图为准。本图的房间排码和排码表应标注在以后所有平面图中。
⒂、应列明有关图例，通常有：
①、新建墙体、新建楼板图例；
②、表现其它内容的惯用图例：由设计师针对具体内容绘制贴切、形象的图例表明内容即可。
⒃、对新建、改建的墙体或楼板结构的主要材料、工艺内容应另行绘制有关的新建墙体立面图和节点详图。新建墙体立面图、节点详图须特别明确表现出门、窗洞口、垭口、拱形门头的书柜、壁龛等的过梁和构造柱情况。
⒄、对新建、改建的墙体或楼板结构由土建专业施工的，应明确标注“土建施工”，未标注明确的，按惯例视为由公司施工。
⒅、对新建、改建墙体的必须配套绘制加建墙体立面图。对新建、改建的墙体应标注配套的立面图和详图的索引符号。
⒆、备注说明提示注意的情况和必要的技术要求。
（五）、平面布置图：是在《新建结构平面图》的基础上反映、表现整体设计方案的平面总图。以后所有图纸的设计内容都必须依据本图的设计内容派生展开，并和本图内容保持一致。该图纸的特点是确定整体设计方案前提下建筑墙体1.4米高度剖切后对地面正投影的俯视图。
表现平面布置图内容的图种包括：⑴、整层房屋平面布置图；⑵、对整层房屋平面布置图中不易表现清楚布置内容的，应进一步分区绘制较大比例的房屋平面布置图。
本图纸应绘制表现的内容除《新建结构平面图》的内容外，还有：
1、延续标注房间代号。
2、绘制表现每个房间的设计、布置内容在平面上的基本布局。
3、对房间门、窗的开启方向和方式应进行明确的绘制和表示。
4、各功能间家具和配饰图型应贴切、明了、易懂。属于基础施工的制作内容应首先标注公司报价系统中的项目名称，公司报价系统中没有的项目名称或不便使用公司报价系统中的项目名称的，可由设计师自定义项目名称。
5、对特殊内容和重要内容应给予完整明确的文字标注。
6、对在墙面表现细窄的图形，应明确标注出图示内容名称，如：“装饰画”等。
7、对需配套绘制立面图和施工详图的，应正确标注索引符号、剖切符号在内的制图符号。索引符号、剖切符号应用引出线移出放在标注尺寸以外适当位置。
8、应列明有关图例。对自定义的惯用图例，由设计师针对具体内容绘制贴切、形象的图形作为图例表明内容即可。
9、备注说明提示注意的情况和必要的技术要求。
（六）、家具尺寸定位图：是在《平面布置图》的基础上反映、表现布置的家具规格和相互关系的平面总图。以后所有图纸中布置的家具内容都应依据本图的设计内容为准，并和本图内容保持一致。该图纸的特点是设计确定整体家具布置方案前提下建筑墙体1.4米高度剖切后对地面正投影的俯视图。
表现家具尺寸图内容的图种包括：⑴、整层家具尺寸图；⑵、对整层家具尺寸图中不易表现清楚布置内容的，应进一步分区绘制较大比例的家具尺寸图。
本图纸应绘制表现的内容有：
1、延续标注房间代号。
2、本图中无论是客户提供、厂家定制或施工现场制作的家具，均应标注家具二维规格尺寸。对家具布置定位有要求的还应标注家具定位尺寸，部分需标注和墙体之间的尺寸数据。
对家具的第三维尺寸有要求的还应标注家具的第三维尺寸。
3、本图中的家具尺寸只标注固定的、移动的、定制的和成品的家具尺寸，一般不标注配饰的地毯、绿植等饰品尺寸。
4、对配套镶嵌的家具只标注最外围的家具尺寸，无特别需要一般不标注被镶嵌家具的尺寸，如：洗面台上的洗面盆、浴室砌筑地台镶嵌的浴缸，厨柜中嵌入的灶具和洗菜池等。
5、家具尺寸应标注实际尺寸。无法确定实际尺寸的，应标注同种类家具最大规格尺寸。
6、图内不宜标注尺寸的，可移到图外就近标注二维尺寸的文字数据，如：床头柜的尺寸移出标注为“500×500㎜”；坐厕的尺寸移出标注为“650×380㎜”。
7、备注说明提示注意的情况和必要的技术要求。
（七）、平面墙饰图：是在《新建结构平面图》的基础上专题反映、表现划定各房间平面范围、明确各房间范围内的周长和面积数据，明确标注墙面饰面做法的平面图纸。该图纸的特点是确定建筑墙体1.4米高度剖切后对地面正投影的俯视图。
本图纸应绘制表现的内容有：
1、延续标注房间代号。
2、使用细虚线明确划定各房间所包括的面积范围。（特别是包含两个及以上功能区域的
房间，如：客厅含餐厅、门厅含走廊等情况必须给以明确划定），并应明确标注各房间的周长和面积数据。
严禁将2个及以上房间的范围和周长、面积数据合并在1个房间内。
3、上述标注的各房间周长和面积数据应与预算中该房间相关数据保持一致。
4、应对墙面饰面做法用细实线箭头划定范围并给以文字和尺寸标注。对于墙面有2种及以上不同的饰面做法的应分别划定界限范围，分别标注明确不同的做法和范围长度尺寸。对于墙面在竖向高度和横向宽度范围内上有2种及以上不同的饰面做法的，应用文字完整、明确地标注不同的做法和高度尺寸。
5、应列明有关图例，通常有：
①、细实线箭头表示的墙面做法。
②、表现其它内容的惯用图例，由设计师针对具体内容绘制贴切、形象的图形作为图例表明内容即可。
6、备注说明提示注意的情况和必要的技术要求。
（八）、地坪材质平面图：是专题反映、表现地面设计内容的平面总图。该图纸的特点是确定建筑墙体1.4米高度剖切后对地面正投影的俯视图。
本图纸应绘制表现的内容有：
1、延续标注房间代号。
2、铺地材料的正铺、斜铺、拼花、波打线的铺装情况。
3、应使用贴切的图案填充表现地面各种材质和作法。
3、地面铺装材料应明确标注基本名称、种类和规格，如：铺地板的标注“实木地板”、“复合地板”等即可；铺装地面砖的标注“800mm地砖”、“石材拼花”、“600mm地砖斜铺”、“100mm 波打线”、“过门石”等。对客户尚未确定的地面主材的品种、规格的，应标注“客户待定”以便和报价内容保持一致。
4、制作地台的施工项目，应用文字标注施工内容和制作高度。制作高度也可用标高符号表示。
5、对铺地平面图的造型节点内容标注节点图的索引符号。
6、应列明有关图例。表现其它内容的惯用图例，由设计师针对具体内容绘制贴切、形象的图形作为图例表明内容即可。
7、备注说明提示注意的情况和必要的技术要求。特别应明确标注地面是否采用地采暖。
（九）、天花平面图：是全面反映、表现顶面设计内容的平面总图。其特点是对建筑墙体1.4米高度剖切后对顶面正投影的仰视图。
表现天花平面图的图种包括：⑴、整层天花平面图；⑵、对整层天花平面图中不易表现清楚顶面布置内容的，应进一步分区绘制较大比例的天花平面图。
本图纸应绘制表现的内容有：
1、延续标注房间代号。
2、明确表现顶面施工内容。吊顶的图形应贴切、准确、清楚，并明确标注吊顶的基本做法和饰面做法。
3、吊顶属客户提供主材或专业厂家施工的，应分别注明“甲供主材”或“甲方自装”。对客户尚未确定的内容，注明“客户待定”，以便和报价内容保持一致。
4、对有挑空楼板的顶面，首先应在该挑空处标注挑空符号，并标注挑空上至顶面的标高符号。挑空顶面施工内容应画在该顶面楼板所在楼层的顶面。
5、对有暖通、空调、新风设备的吊顶，应绘制进、出风口、检修口的图例，并进行明确标注。
6、应附灯饰种类的图例。
7
其中：
⑴、标高符号中的数据是表达完成吊顶和地面铺装后保留的空间净高度的数据；
⑵、标高数字以米为单位，小数点以后保留三位小数；
⑶、标高符号分室标注并给以文字说明。
⑷、对斜屋顶应同时分别标注最低点和最高点标高。
8、对造型吊顶需绘制施工详图的，应正确使用包括剖切符号、索引符号、详图符号在内的制图符号。
9、应列明有关图例，通常有：
①、各种灯饰图例；详见施工图范本。
②、虚线表示的反光灯槽图例。
③、排风扇图例；
④、暖通设施的排风口、送风口图例
⑤、表现其它内容的惯用图例，由设计师针对具体内容绘制贴切、形象的图形作为图例表明内容即可。
10、对天花平面图的造型节点内容标注详图的索引符号。
11、备注说明提示注意的情况和必要的技术要求。
（十）、天花灯具定位图：是全面反映、表现顶面照明设施设备内容的平面总图。其特点是沿用《天花平面图》对顶面正投影的仰视图。表现原结构顶面图的图种包括：⑴、房屋建筑整体顶面的平面图；⑵、房屋建筑局部顶面大样图。
表现天花灯饰定位图的图种包括：⑴、整层天花灯饰定位图；⑵、对整层天花灯饰定位
图中不易表现清楚灯饰布置内容的，应进一步分区绘制较大比例的天花灯饰定位图。
本图纸应绘制表现的内容有：
1、延续标注房间代号。
2、延续绘制灯饰图例。
3、各房间灯饰定位尺寸。
4、沿用天花平面图的图例。
5、备注说明提示注意的情况和必要的技术要求。
（十一）、立面图：是全面反映、表现新建墙体的立面情况、重点房间主要立面装饰设计情况和厨房、卫生间等湿环境全部立面情况的正投影图。
1、绘制立面图的的基本要求：
⑴、立面图应首先明确在平面图中的剖切位置，对剖切位置范围内的情况绘制立面图；
⑵、立面图应绘制墙面造型情况；
⑶、立面图应绘制墙面饰面做法情况；
⑷、立面图可绘制剖切位置范围内靠墙面的家具布置情况；
⑸、立面图应绘制表现吊顶工艺做法的剖切情况和原结构顶的剖切情况。
⑹、立面图必须绘制表现地面施工内容的剖面情况和标注地面施工厚度尺寸。地面施工内容和施工厚度尺寸应按照《原结构平面图》的标高数据，从量房地面开始绘制、计量，分别包括未完成地采暖和已完成地采暖的情况。对量房地面应按照《原结构平面图》的标高数据标注统一的正负零基准标高符号，然后依次标注包括预留地采暖施工厚度尺寸及地面铺装内容施工厚度尺寸。
含地采暖的地面铺装内容和厚度一般按100㎜预留，无地采暖的地面铺装内容和厚度一般按50㎜预留。
⑺、立面图的名称应依据平面图中标注的索引符号的排列序号确定。如：“主卧室E1立面图”或“客厅E2立面图”。
⑻、立面图应对绘制的主要施工内容和主要配饰内容明确标注文字内容；
⑼、立面图应对包括顶面造型在内的所有基本内容标注尺寸；
⑽、对立面图的造型内容标注规格尺寸和定位尺寸。
⑾、对立面图的造型节点内容标注节点图的索引符号。
2、新建墙体立面图应绘制表现的内容有：
⑴.新建墙体立面图；
⑵.墙体有造型结构的立面图；包括新建弧形墙体、新建局部高度墙体、与书柜、酒架配套的隔墙、做造型壁龛的墙体等的立面图；
⑶.带有拱形和其它造型的门口和垭口的墙体；加建的垭口墙垛和门口墙垛的立面图。
⑷、新建墙体配套增加的过梁，包括：直线过梁、拱形过梁、边角造型过梁和其它异型
过梁情况的立面图。
⑸、新建墙体配套增加的构造柱情况，包括：12墙构造柱和24墙构造柱，以及其它厚
度墙体构造柱，其它异型的构造柱情况的立面图。
⑹、对配套增加的过梁和构造柱布置应按照报价系统中“造价计算规则”的要求绘制表达正确。
⑺、对配套增加的过梁、构造柱等配套增加内容的图形用45°斜剖面线填充表现。
⑻、对配套增加的过梁、构造柱必须明确标注材料和工艺做法。
⑼、新建墙体立面图必须标注与《新建结构平面图》中索引符号相对应的详图符号。
⑽、对由土建专业施工的新建墙体和增加的过梁、构造柱应明确标注“土建专业施工”。未标注明确的，按惯例视为由公司施工。
3、重点房间主要立面图和重要立面图应表现以下内容：
⑴、有背景墙的立面图；
⑵、有护墙板的立面图；
⑶、新建、改建墙面有特殊做法的立面图；
⑷、装饰柱的立面图；
⑸、整扇墙面内包含2种以上饰面做法的内容；
⑹、剖切位置范围内墙面配饰、布置内容及其相互关系和效果；
⑺、剖切位置范围内的配饰家具及其相互关系和效果。
⑻、重点房间主要立面图首先应表现墙面的整体轮廓和装修构造情况，门窗、构件配件、墙面做法。其次可表现靠墙摆放的家具、灯具、配饰品等。
4、厨房、卫生间等湿环境的四个立面图应绘制表现的内容有：
⑴、厨房和卫生间墙面排砖情况和厨卫设施设备布置情况。
⑵、厨房、卫生间主要墙面排砖图既表现、反映厨房、卫生间等湿环境墙面粘贴墙砖有混贴造型或拼花、花片设计方案的图纸或主要立面的贴砖情况。墙砖的铺贴形式主要有：
①.正贴；②.斜贴；③.混贴；④. 拼花；⑤.花片；⑥.腰线。
⑶、靠墙厨具、卫浴设施、洁具布置情况。
5、对立面图中基础施工制作项目标注施工制作内容和基本尺寸，地面和顶面吊顶基线。
6、对室内立面图内有形状的施工制作项目应另行绘制节点详图。而在本图内对制作项目需标注项目名称和基本做法，如：客厅A立面图中的“电视背景墙”或餐厅C立面图中的“胡桃木饰面酒柜”等。
7、对新建墙体立面图和重要部位的细节内容还应绘制配套的节点详图表现到位。
8、备注说明应提示介绍的情况和必要的技术要求。
（十二）、单项制作内容的施工详图：是具体反映、表现任意有形状的施工制作内容的细部构造、具体材料、工艺作法、尺寸的图纸。
1、要求：凡预算中列有施工项目名称、有形状的制作内容均应绘制施工详图。
本图纸应绘制表现的内容有：
2、必须有表现平、立、侧面的三视图和必要的剖面图、断面图、大样图等节点图。其中特别要求凡有造型的施工制作项目、家具和吊顶必须对造型的节点部位绘制剖面图、断面图、大样图，将细部构造表现明白，标注到位的尺寸和明确的文字，以保证满足按图指导施工和编制报价的使用要求。
对于有门的柜类家具，必须有分别表现外立面和内部结构的立面图；对于无复杂造型的家具，如：一般的鞋柜，可以用正立面图和侧剖图表现，并加必要的文字说明即可。
3、平、立、剖（或侧）面图各部位的基层、面层的作法、用材和尺寸必须标注明确、清楚。
4、各例施工详图绘制在另一页的，其图名必须具体、明确。如“二层主卧室衣柜”图的“二层主卧室”不得省略，以次类推。
5、施工详图必须和前面原引出的平面图、立面图中相关的设计制做内容保持一致。
6、剖面图、断面图、大样图中相邻图形应用反方向的倾斜45度剖面线给以表现。
7、剖面图、断面图、大样图中要规范使用剖切符号、索引符号和详图符号。
8、移出的剖面图、断面图、大样图的图名和序号必须对应。
9、正确使用包括对称符号、连接符号在内的其它制图符号。
10、备注说明提示注意的情况和必要的技术要求。
（十三）、通用标准的节点详图：是具体反映、表现通用的施工工艺和材料的细部构造、具体材料、工艺作法、细部尺寸的图纸。
表现通用标准节点图的图种有：剖面图、断面图、大样图：
本图纸应绘制表现的内容通常有：
1、统一规格、造型的灯槽、曡级和吊顶造型；
2、统一规格、造型的踢脚板；
3、统一规格、造型的窗台板；
4、统一规格、造型的石膏线；
5、统一规格、造型的木线；
6、个案中自有的其它统一规格、造型的工艺和材料。
7、标注细节的材料和工艺做法。
8、标注各部分细节尺寸。
9、剖面图、断面图、大样图中相邻图形应用反方向的倾斜45度剖面线给以表现。
10、剖面图、断面图、大样图要规范使用剖切符号、索引符号和详图符号。
11、移出的大样图、节点图，图名和序号必须对应。
12、正确使用包括对称符号、连接符号在内的制图符号。
13、备注说明提示注意的情况和必要的技术要求。
（十四）、变更和补充的施工图纸
参照以上各种图纸的具体要求绘制表现即可。
八、图例表，包括：
1、基础工程施工项目图例。
2、电气专业图例。
3、给排水专业图例。
4、其它由设计师在各图纸中使用的惯例图例。
九、常用制图符号
（一）、剖切符号：
1、剖视的剖切符号：
剖视的剖切符号应由剖切位置线及投射方向线组成，均应以粗实线绘制，剖切位置线的长度宜为6-10mm，投射方向线的长度宜为4-6mm。剖切符号的编号宜采用阿拉伯数字，注写在投射方向线端部。注写顺序由左至右、由左下至上依次连续排列。
2、断面的剖切符号：
1 2
断面的剖切符号只用剖切位置线表示，并应以粗实线绘制，长度宜为6-10mm，断面剖切符号的编号宜采用阿拉伯数字，按顺序编排，并应注写在剖切位置线的一侧，编号所在的一侧应为该断面的剖视方向。
（二）、索引符号：
索引出的详图如与被索引的详图同在一张图纸内，应在索引符号的上半圆中用阿拉伯数字注明该详图的编号，并在下半圆中画一段水平细实线，如与被索引的详图不在同一张图纸内时，应在索引符号的下半圆中用阿拉伯数字注明该详图所在图纸的编号。
（三）、大样图索引符号：
该大样图索引符号以粗虚线矩形进行表现，圈定被放大样图的内容，
再以引出线引出标注。
（四）、详图符号：
详图的位置和编号，应以详图符号表示，详图符号的圆应以直径为14mm粗实线绘制，详图与被索引的图样同在一张图纸内时，应在详图符号内用阿拉伯数字注明详图的编号，当详图与被索引的图不在同一张图纸内时，应用细实线在详图符号内画一水平直径，在上半圆中注明该图编号，在下半圆中注明被索引的图纸的编号。
（五）、引出线：
引出线应以细实线绘制。任何内容的引出线严禁与图线重合，避免出现图线混淆。对容易与图线重合的引出线，应由指示点先引出一段适当长度的45o斜线后交于引出直线，后引出至标注尺寸以外适当位置进行标注文字。不同部位但内容同一的图示可分别用斜线引出共同交汇于直线引出线。文字说明宜注写在水平线的上方，也可注写在水平线的端部。
（六）、折断线：
折断线
（七）、连接符号：
以折断线表示需连接的部位。两条折断线的两端靠图样一侧，应用相同的拉丁字母表示连接编号。
A A
A A
（八）、方向指示坐标（指北针）和入户指示标：
1、指北针绘制在平面图上，用细实线绘制，指针头部应注“北”或“N”字。指北针应放在图纸上方左右角适当位置。
2、入户指示标用等腰三角形或相近贴切图形表示即可，箭头指示入户门处。
十、设计说明：
是设计师通过对整体设计风格高度概括、对设计重点、靓点和相关主要材料、做k法以及施工图范围等内容的文字介绍，表达对设计方案的概要说明。
设计说明应表现的内容有：
1、工程概况，包括：工程名称、工程地点、楼层、朝向、户型格局和原建筑已安装设施设备情况，如：⑴、顶面是否已安装中央空调；⑵、地面是否已安装地采暖等内容。
2、设计依据。具体设计项目须根据设计任务的范围和深度，选择执行的设计规范和依据客户提供的参考文件，如：客厅提供的项目建筑土建竣工图等。（可参考《设计说明》）
3、设计范围。一般应为对建筑的室内装饰工程设计。
4、整体设计风格概述。
5、重点房间实现设计风格的主要材料和做法。
6、图纸范围。
7、图纸比例
8、图纸使用说明。
9、装饰材料和做法。
10、其它情况说明。
十一、其它：
（一）、图纸打印要求：
1、使用A3号纸打印。
2、图线、尺寸、文字、数字等所有内容必须符合前述各种图纸的具体要求。
（二）、图框的要求：
1、应统一使用图纸范本的图框、标题栏、会签栏的标准方案。
2、图框的各栏必须填写齐全，清楚。其中：
⑴、打印栏目有：①.建设单位；②.工程名称；③.客户名称；④.设计师；⑤.绘图员；
⑥.审核人；⑦.图名；⑧.页码。
⑵、各签字栏要求签字各方手写签字，同时要签明日期。
（三）、图纸目录的要求：
1、标题为：图纸目录。
2、各种图纸按前述“各种图纸的具体要求”排列的顺序进行排序、编号、装订。目录序号和图纸的图号必须一致。
3、图纸目录从设计说明开始统一编号排序。其中：
⑴、图纸目录、设计说明和图例表按页码排序。
⑵、图纸图号构成为：楼层＋图种＋序号，例如：⑴、B1P-09; ⑵、1L-27；⑶、X-05
（四）、图纸装订顺序要求：
1、封面。
2、图纸目录。
3、设计说明。
4、图例表
5、材料施工法表
5、原结构平面图
6、原结构平面局部大样图
7、原结构天花图
8、原结构顶面天花局部大样图
9、拆除结构平面图
施工图纸设计制作规范
星杰国际设计装饰工程施工图制作规范 (XJB-2015001) 工程管理中心 二零一五年十月十日
总则 1. 1 建筑装饰设计施工图是指导建筑装饰工程施工、工程监理、竣工验收的依据，对设 计质量具有相应的技术与法律责任。 1. 2 为了统一建筑装饰设计制图规则，保证制图质量，加强团队协作，提高制图效率，做 制图规范、图面清晰、简明，符合勘测设计、施工、监理、竣工、存档的要求，适应海市建筑装饰工程建设的发展需要，制定本标准。 1. 3 本标准是建筑装饰设计施工图的基本规定，仅适用于建筑装饰专业制图。 1. 4 本标准适用于本专业下列建筑装饰室内设计工程制图： 1. 4.1新建、改建、扩建工程的各方案设计（扩初设计）和施工图阶段设计图及竣工图； 1. 4.2原有建筑物、构筑物和总平面的实测图； 1. 4.3建筑装饰设计通用设计图、标准设计图。 1. 5 建筑装饰设计制图，除应符合本标准外，还应符合国家现行有关强制性标准的规定以 有关专业的制图标准。 一、宗旨、编制依据及适用范围 1、宗旨：通过规范、统一装饰工程施工图纸设计、绘制标准，旨在为设计师规范地设计、绘制施工图纸提供标准依据，以指导、帮助设计师提高制图质量和工作效率，使图纸满足按图施工和编制报价的要求，进而提高我公司为客户服务的标准化、专业化水平制订本规范。 2、编制依据： ⑴、建设部颁发的《房屋建筑制图统一标准》（GB/T 50001-2010）。有关条款； ⑵、建设部颁发的《建筑制图标准》（GB/T 50104-2010）有关条款； ⑶、《房屋建筑室内装饰装修制图标准》（JGJ/T 244-2011） ⑷、参考当前装饰工程行业中设计、绘制施工图纸成熟的作法和惯例。 3、适用范围： ⑴、本规范适用于设计师执行尚层装饰公司装饰工程施工工艺，设计、绘制施工图纸； ⑵、本规范适用于电脑制图和手绘制图。 二、绘制施工图纸的基本要求：（以下各项要求均以绘制、打印A3纸完成图为基准） 1、施工图纸中包括图形、文字、数字、图例、制图符号在内的所有内容应表现表达规范、正确、清楚、明了。 2、表现图型一般只绘制轮廓线，有特别需要的除外。绘制的图型应规范、正确、清楚、
室内设计施工图设计说明
室内设计施工图设计说明 室内设计施工图设计说明 一、起居室内设计说明 1. 地面:铺实木免漆地板，餐厅铺玻化砖。 2. 墙面:刷多乐士幻色家(亚光)乳胶漆(一底二面)，自制柳安饰面踢脚线，刷鸽牌1K白色油漆。 3. 顶面:局部石膏板吊顶，刷多乐士幻色家(亚光)乳胶漆(一底二面)，新做窗帘箱。 4. 新做客厅电视背景(详见图)。 5. 新做客厅装饰隔断(详见图)。 6. 新做过道壁橱，安装定制门(详见图)。 7. 进门柳安饰面包门套，刷鸽牌1K白色油漆。 8. 通阳台处柳安饰面包大门套，刷鸽牌1K白色油漆。 9. 安装灯具(甲供)，开关、插座 二、卫生间室内设计说明: 1. 地面:铺地砖。 2. 墙面:铺墙砖。 3. 顶面:铝扣板吊顶。 4. 安装马桶、淋浴移门、立盆及龙头。 5. 安装奥普浴霸。 6. 安装毛巾架、防水镜、纸缸、肥皂缸。 7. 进门柳安饰面包门套1只，安装柳安工艺门，刷鸽牌1K白色 油漆，安装门锁(甲供)、门吸。 8. 安装灯具(甲供)，开关、插座。 三、厨房室内设计说明:
1. 地面:铺地砖。 2. 墙面:铺墙砖。. 3. 顶面:铝扣板吊顶。 4. 定制厨房整体橱柜。 5. 安装水槽及龙头。 6. 安装热水器、脱排、煤气灶。 7. 安装洗衣机龙头。 8. 安装水斗及龙头。 9. 进门柳安饰面包门套，刷鸽牌1K白色油漆，安装定制门。 10. 安装灯具(甲供)，开关、插座。 四、主卧室内设计说明: 1. 地面:铺实木免漆地板。 2. 墙面:刷多乐士幻色家(亚光)乳胶漆(一底二面)，自制柳安饰面踢脚线，刷鸽牌1K白色油漆。 3. 顶面:刷多乐士幻色家(亚光)乳胶漆(一底二面)，新做窗帘箱。 4. 进门包门套1只，安装柳安工艺门，刷鸽牌1K白色油漆，安装门锁(甲供)、门吸。 5. 安装窗台大理石。 6. 安装灯具(甲供)，开关、插座。 五、卧室室内设计说明: 1. 地面:铺实木免漆地板。 2. 墙面:刷多乐士幻色家(亚光)乳胶漆(一底二面)，自制柳安饰面踢脚线，刷鸽牌1K白色油漆。 3. 顶面:刷多乐士幻色家(亚光)乳胶漆(一底二面)，安装窗帘杆。
工程图制作规范
苏州富强科技有限公司 质量管理体系文件 文件名称：工程图设计规范 文件号：RS-QW-GC-01 版本号： V00 受控状态：●受控○非受控○失效保留 文件分发部门明细: 机密等级： 编写：审核：批准： 20年月日发布 20 年月日实施
修订记录表
一、工程图布局 1.1图纸内容布局（如图1-1） 图1-1 1.1.1主视图给出了主要信息； 1.1.2对于理解不是必需的部件边缘线和断裂线可以在图纸中省略； 1.1.3对于明确描述所必需的视图, 局部视图和剖视图要表达出来； 1.1.4每个尺寸和局部图只描述一次； 1.1.5按大小情况而定，全剖视图，半剖视图或者局部剖视图都是可能的； 1.1.6对于简单部件优先选择半剖视或局部剖视(如环、简单的旋转部件)； 1.1.7工件的布局和尺寸需占满工程图的85％的空间； 1.2 视角法和统一的符号规定（如图1-2） 具体规定请参考标准GB/T 4458.1-2002来执行。 公司规定使用第1视角法，此视角法是按标准最常使用的。 一个部件的主视图是按照工作位置，加工位置或者安装位置来选择的。 以正视图为(a)基准,另外的视图按照以下方式布置: 俯视图(b) 在正下方
仰视图(e) 在正上方 左视图(c) 在正右方 右视图(d) 在正左方 后视图(f) 允许在正右方或在正左方 图1-2 1.3 视图，投影，剖视图，局部视图（如图1-3） 请遵循 GB/T4458.6-2002机械制图图样画法剖视图和断面图 1.3.1 剖面用两个大写字母标记； 1.3.2 用箭头标记投射方向； 1.3.3 剖面用所给的字母命名，图示在系统内会自动给出； 1.3.4 投影视图尽量少，但是要把部件完整的描述出来就可以； 1.3.5 局部视图, 剖面视图要画在离此局部或离剖切位置较近的地方； 1.3.6 图面尺寸尽量标注在剖视图或局部视图上； 1.4 3D-视图 1.4.1复杂的零件需出3D视图，3D视图需放在标题栏上方靠右，并将容易加工
室内装饰设计施工图标准
室内装修设计施工图制作标准说明 2012-3-19 10:53|发布者: wangpeng|查看: 55|评论: 0 摘要: 一、成品房的装修规模：厨房墙顶地饰面、橱柜及厨房电器（不含冰箱）装置到位卫生间墙顶地饰面、蕴含洁具及五金挂件装置到位阳台空中厅房墙面、天花抹平并饰面乳胶漆厅房空中玻化砖或强化木地板铺地成品房模 ... 一、成品房的装修规模： 厨房墙顶地饰面、橱柜及厨房电器（不含冰箱）装置到位 卫生间墙顶地饰面、蕴含洁具及五金挂件装置到位 阳台空中 厅房墙面、天花抹平并饰面乳胶漆 厅房空中玻化砖或强化木地板铺地 成品房模压门及门套、门锁五金装置 一切窗户装置石材窗台板 厅房及厨卫、阳台灯具的装置 一切水、电线路装置到位 二、单元户内施工图图纸目录 1。封面 2。设计解释 3。图纸目录 4。户型立体安排图 5。户型天花安排图 6。户型电路图 7。阳台空中铺砖图 8。阳台给排水安排图 9。厨房缩小立体图 10。厨房空中铺砖图 11。厨房天花灯位图 12。厨房A。B。C。D立面图 13。厨房A。B。C。D立面铺砖图 14。厨房电路图 15。厨房给排水安排图 16。卫生间缩小立体图 17。卫生间空中铺砖图 18。卫生间天花灯位图 19。卫生间A。B。C。D立面图 20。卫生间A。B。C。D立面铺砖图 21。卫生间电路图 22。卫生间给排水安排图 23。窗台板大样 24。房门及门套装置大样图
25。门槛石或挡水石施工大样图 三、图纸深度请求： 1。设计解释： 整套图纸的概括解释及设计准则的论述； 全部室内资料部品的论述； 关于没有具体图纸的部位进行对立的注释（如厅房的立面做法、工艺请求等）；设计解释中可包含电气和水体系局部的解释； 2。总立体图： 家具按1：1比例合理摆放，并加以注释； 标明每个功用区域及空中材质； 户型轴线尺寸清楚； 立面索引明白清楚； 3。天花立体： 标明吊顶资料及做法； 灯具注释，或用图例解释； 灯具的定位尺寸及灯具大小、型号注释； 4。厨卫立面图： 墙面的铺砖方法或铺砖准则的注释； 开关插座的定位尺寸及定位准则解释； 橱柜、洁具的摆放尺寸以及相干五金挂件的安放尺寸； 厨房电器的摆放地位； 整体橱柜的款式； 橱柜大样图； 标明一切资料的材质及规格尺寸（包含玻璃的类型厚度、砖的类型和尺寸、镜子的款式、镜前灯的地位等） 5。电路图： 标明插座的规格和数量，必要时可另附电路设计施工解释； 在墙面铺砖图上，将开关插座与瓷砖的联合方法标明清楚，防止开关插座位于单块瓷砖的两头； 6。旱路图： 厨卫一切上水的具体地位的定位尺寸应清楚明了； 针对不同的上水和地漏的管径应有解释； 上水管与实现墙面的间隔尺寸应有注明；特殊是座便上水地位确实定； 冷热水的进水管定位可用文字解释高度，立体上应有明白的尺寸定位； 7。大样图： 具体交待施工工艺和做法； 对石材的种类、色泽、规格、倒边方法作出明白的规则； 对卫生间瓷砖碰角方法应有注明； 厨卫立管包管方法应有注明； 一切室内阴、阳角的解决方法应有解释；
景观方案初步设计施工图制图规范及深度
景观工程设计文件编制深度规定目录 景观工程设计文件编制深度规定 (1) 目录 (1) 一、总则 (3) 二、方案设计 (3) 二、方案设计 (3) 2.1 方案设计文件包括内容 (3) 2.2 设计说明 (3) 2.2.1 设计依据及基础资料 (3) 2.2.2 场地概述 (4) 2.2.3 总平面设计 (4) 2.3设计图纸 (4) 2.3.1 场地现状图 (4) 2.3.2 总平面图 (5) 2.3.3 功能分区图 (5) 2.3.4 种植设计总平面 (5) 2.3.5主要景点放大平面图 (5) 2.3.6主要景点的立面剖面图或效果图 (5) 2.3.7景观建筑构筑物方案设计。 (5) 2.3.8 景观标识小品设施及灯具设计 (5) 2.3.7设备管网与场地外线衔接的必要文字说明或示意图。 (5) 三、初步设计 (6) 3.1 一般要求 (6) 3.1.1 初步设计文件包括内容 (6) 3.1.2 初步设计文件编制程序 (6) 3.2 设计总说明 (6) 3.2.1 园林景观专业 (6) 3.2.2 给水排水专业 (8) 3.2.3 电气专业 (9) 3.3 设计图纸 (9) 3.3.1 园林景观专业 (9) 1、总平面图 (9) 2、总分区索引图 (10) 3、总平面放线设计图 (10) 4、竖向布置图 (10) 5、总平面铺装索引图 (10) 6、水系放线图 (10) 7、道路放线图 (11) 8、分区平面图及索引图 (11) 9、分区放线平面图 (11) 10、分区竖向设计图 (11) 11、铺装设计图 (11)
12、种植平面图 (12) 13、水景设计图 (12) 14、园林景观建筑、小品设计图 (12) 3.3.2 给水排水专业 (12) 3.3.3 电气专业 (13) 3.3.4 图纸增减 (13) 四、施工图设计 (13) 4.1一般规定 (13) 4.1.1 施工设计文件需要满足的要求 (13) 4.1.2 总封面应标明以下内容 (13) 4.2 园林景观专业 (13) 4.2.1施工图阶段景观专业设计文件包括内容 (13) 4.2.2施工设计文件顺序 (14) 4.2.3图纸目录 (14) 4.2.4施工图设计说明 (14) 4.2.5.园林专业图纸内容 (15) 1、总平面图 (15) 2、总平面分区索引图 (15) 3、总平面放线设计图 (16) 4、总平面竖向布置图 (16) 5、总平面铺装索引图 (16) 6、种植设计图 (16) 7、水系放线图 (17) 8、道路放线图 (17) 9、分区平面图及索引图 (17) 9、分区放线平面图 (18) 10、分区竖向设计图 (18) 11、铺装详图 (18) 12、景观节点详图 (18) 13、其它详图 (19) （一）、水景详图 (19) （二）、铺装详图 (19) （三）、景观建筑、小品详图 (19) 4.2.6 图纸增减 (20) 4.3 结构专业 (20) 4.4 给水排水专业 (20) 4.5 电气专业 (21)
CAD室内设计施工图标准
CAD室内设计施工图标准 1、线型颜色设定及用途（按打印时从粗到细排列） A、红色（色号为1）：立、剖面上的水平线，剖切符号上的剖切短线。 B、品红色（色号为6）：仅用于图名上的水平线及圆圈。 C、黄色（色号为2）：平面上的墙线，立面上的柱线，剖面上的墙线及柱线。 D、湖蓝色（色号为4）：物体的轮廓线，剖面上剖切到的线，稍粗一些的线。 E、白色（色号为7）：各种文字，平面上的窗线，以及各种一般粗细的线。 G、绿色（色号为3）：剖断线，尺寸标注上的尺寸线、尺寸界线、起止符号，大样引出的圆圈及弧线 ，较为密集的线，最细的线。 2、图层设置及图层内容（按附带图框中的图层显示顺序） 3、文字标注高度、字型的设置
4、尺寸标注及文字注释形式的设置 ?材料标注在一般在图面右侧或上侧（对于剖面图或大样图中可以美观为准不加以要求）尺寸标注在图面左侧或下侧（一般标注为三段式，标不下或内容较少的情况下可标注为两段式） 标注格式（尺寸标注格式DIM） TEXT） 标注格式（文字标注格式 5、线型设置 A、中轴线Center B、暗藏日光灯带Dashed C、不可见的物体结构线Dashed D、门窗开启线Center E、木纹线不锈钢钛金等Dot 6、常用材料标注举例（文字说明不要重复标注，以能说明图面为准）
600x600白色抛光砖地毯满铺羊毛地毯铝扣板吊顶纸面石膏板吊顶纸面石膏板 纸面石膏板基层白色乳胶漆9mm夹板18mm夹板18mm夹板龙骨 18mm夹板基层樱桃木夹板清漆樱桃木夹板清漆樱桃木实木线条清漆实木线条清漆 樱桃木实木踢脚线樱桃木实木成品门踢脚线顶棚线白色混水漆白色乳胶漆 木龙骨30x30角钢不锈钢方（圆）管不锈钢角码镜面不锈钢板 砂光不锈钢板（方管、圆管）砂光不锈钢板冲直径20孔磨砂玻璃喷砂玻璃 钢化磨砂玻璃蚀刻玻璃5mm钢化玻璃5mm清玻璃5mm明镜5mm车边明镜 暗藏日光灯带（平、立面）暗藏珠灯带（平、立面）日光灯珠灯 银线米黄石材挂贴（干挂）银线米黄石材线条(踢脚线、台面)银线米黄石材白色复合板 枫木面层复合板防火板白色防火板枫木纹理防火板白色塑铝板枫木纹理塑铝板 射灯筒灯水泥砂浆织物软包银色扪布软包铁艺黑漆铁艺金漆木雕金漆 木夹板索色实木板索色广告钉亚克力灯片可丽耐台面8mm钢化磨砂玻璃（车边） 花岗石玻璃钢造型镏金 7、尺寸标注 ?尺寸标注一般需要标明：最外总体尺寸中间结构尺寸最内功能尺寸 ?分尺寸与总体尺寸必须相等，必要时可用EQ表示 ?第二层标注应以第一层标注的末端为起点，不要重复标注。 ?门缝、抽屉缝、搁板厚度等细节不需要标注。 ?尺寸标注严禁炸开；严禁小数点 8、CAD书稿注意事项 ?画图时先打开相对应图框，另存后在图框内进行画图工作 ?改图时先打开相对应图框，再插入需要改的文件，以便对文件进行控制 ?在画图过程中捕捉设置选择端点、中点、垂线点、交点即可；Nearest-接近点禁止使用以确保尺寸为整数 ?图中线条按轮廓-结构的原则作成连接的多义线（PLINE），即外轮廓为一条完整连接的多义线,内部多义线依结构连接。 ?插入图中的图块不要炸开，如需调整，在调整完毕后，应重新定义为图块；填充禁止炸开 ?注意剖视方向，索引符号指示方向应与剖视方向一致 ?平面图中索引立面序号时，以图面上方为起始，用英文字母按顺时针方向排序 ?同一幅图中，索引序号不得重复 ?文件完成后，必须将多余图块及设置清除，确保文件空间为最小 ?检查图纸应按以下步骤进行①画面内容②尺寸标注③文本标注④图标图名⑤整体排版 ?图面与图框内框竖线之间应留一个数字的距离，防止稿件打印不全 ?确保画面均衡、美观、各视图间应按照对应的原则排版
施工图设计制图要求
建筑设计作图要求 （参照《房屋建筑制图统一标准GB/T50001-2010》、《建筑制图标准GB/T50104-1010》、《总图制图标准GB/T50103-2010》、《建筑工程设计之件编制深度规定2016年11月》）。 一、一个工程设计中的图纸一般不宜多于三种幅面（不含A4）。一.dwg 二、图线不得与文字、数字或符号重叠、混淆。二.dwg 三、文字的高度：（在1：100比例下）： 1.房间名称：5.0P 2.局部引出线的注明之字 3.5P 3.门窗编号，楼梯“上、下”文字分别用“天正”自带的字高──3.5P和 3.0P。 4.图号标注：7.0P 四、绘图的比例： 1.平、立、剖一般采用：1：100 ，1：150, 1：200, 1：300（最小）。先排图、设置标注的高度 2.总图： 1：500, 1：1000， 1：2000 。 3.大样图：楼梯、电梯、房间放大图──1：50 （墙身大样若细部不多，可用1：50） 复杂立面放大图、墙身大样、节点构造──1：20（局部构件可用1：10, 1：5）。 1:25不是房屋建筑中的常见比例，但是，也是符合建筑制图标准的。 五、符号： 1.剖切符号宜用阿拉伯数字，一般是剖切位置线为上下时往左看，剖切位 置线为左右时往上看。五-1.dwg 2.索引符号时的剖切索引一定要清晰“粗短线为剖切位置线，引出线所在 一侧为剖视方向。详《房屋建筑制图统一标准GB/T50001-2010》第7.2.2
条五-2.dwg 3.各引出线尽量平行，不交叉。五-3.dwg 六、轴线定位： 1.不能采用“I.0.Z”作轴号。 2.复杂的平面可以分区编号，用“分区号──该分区编号”形式。六-2.dwg 七、建筑外部边墙宜轴线平外墙外边，内部注墙中，(布置内部柱子时应注意 避免内走廊有柱时净空不够的情况,或要求梁边平墙的某一侧时要特意告知结构工种) 。六-2.dwg 八、尺寸标注： 1.方案及初步设计注两道尺寸，所有两道尺寸：端点应平齐。若突出最外 侧轴线尺寸标注，侧根据图形的标注层级，对应在相应的第几道尺寸 向上标注。八-1.dwg 2.尺寸界线不能与建筑图形接触。八-1.dwg 3.尺寸数字不能与图形重叠及互相遮挡，不够位置注写可错位。 4.总平面图室外地坪应用黑三角──“▼”, 且注室内标高时为 “151.00（±0.00）”。即室内±0.00标高相当于绝对标高151.00。详 《总图制图标准GB/T50103-2010》第13页续表3.0.1 5.建议图形外部和内部可采用不同字高的标注，以避免与内部过于密集的 图形重叠。八-5.dwg 6.建议内部标注时，一串的标注一标到底，方便查看内部各部位的尺寸关 系。八-5.dwg -----补充图层的线性宽度等所内统一要求的章节 九、约定的数据： 1.排水坡度： 1)阳台、露台、淋浴间为2%，卫生间、铁艺栏杆空调位地面为1%。( 绘 制有地面排水要求的平面图时，应画出排水箭头)。九-1（1）.dwg 2)倒置式平屋面为3%，正置式平屋面为2%。结构找坡为3%。屋面排水
景观项目施工图阶段总平面设计制图要求内容
施工图阶段总平面设计制图要求 一、《建筑工程设计文件编制深度规定》(2008年版)中规定： 4. 2 总平面 4．2. 4 总平面图。 1 保留的地形和地物； 2 测量坐标网、坐标值； 3 场地围的测量坐标(或定位尺寸)、道路红线、建筑控制线、用地红线等的位置； 4 场地四邻原有及规划的道路、绿化带等的位置(主要坐标或定位尺寸)，以及主要建筑物和构筑物及地下建筑物等的位置、名称、层数； 5 建筑物、构筑物(人防工程、地下车库、油库、贮水池等隐蔽工程以虚线表示)的名称或编号、层数、定位(坐标或相互关系尺寸)； 6 广场、停车场、运动场地、道路、围墙、无障碍设施、排水沟、挡土墙、护坡等的定位(坐标或相互关系尺寸)。如有消防车道和扑救场地，需注明； 7 指北针或风玫瑰图； 8 建筑物、构筑物使用编号时，应列出“建筑物和构筑物名称编号表”； 9 注明尺寸单位、比例、坐标及高程系统(如为场地建筑坐标网时，应注明与测量坐标网的相互关系)、补充图例等。 4．2．5 竖向布置图。 1 场地测量坐标网、坐标值； 2 场地四邻的道路、水面、地面的关键性标高； 3 建筑物和构筑物名称或编号、室外地面设计标高、地下建筑的顶板面标高及覆土高度限制； 4 广场、停车场、运动场地的设计标高，以及景观设计中水景，地形、台地、院落的控制性标高； 5 道路、坡道、排水沟的起点、变坡点、转折点和终点的设计标高(路面中心和排水沟顶及沟底)、纵坡度、纵坡距、关键性坐标，道路表明双面坡或单面坡、立道牙 或干道牙，必要时标明道路平曲线及竖曲线要素； 6 挡土墙、护坡或土坎顶部和底部的主要设计标高及护坡坡度； 7 用坡向箭头表明地面坡向；当对场地严整要求严格或地形起伏较大时，可用设计等高线表示。地形复杂时宜表示场地剖面图； 8 指北针或风玫瑰图； 9 注明尺寸单位、比例、补充图例等。 4. 2. 6 土石方图。 1 场地围的测量坐标(或定位尺寸)； 2 建筑物、构筑物、挡墙、台地、下沉广场、水系、土丘等位置(用细虚线表示)； 3 20m×20m或40m×40m方格网及其定位，各方格点的原地面标高、设计标高、填挖高
景观施工图设计任务书
景观施工图设计任务书 项目名称： 发件单位：发件人：审批人：收件单位：收件人： 发文日期： 所属合同：《*************》 重要程度： [目录] 第一部分设计任务书使用说明 第二部分景观施工图设计范围要点 第三部分景观施工图图纸目录 第四部分景观施工图图纸设计要点 第五部分关于部分规范的补充内容 第六部分附件说明 第一部分施工图设计任务书使用说明
一、上海万科景观施工图纸是上海万科房地产有限公司根据公司项目的需要，委托具有景观施 工图设计经验的公司进行扩初阶段深化设计及施工图设计的图纸，其主要目的是将扩初设计深化为可指导现场施工的图纸，同时，补充和完善相关专业的实施图纸。总体上要求图纸表达明确、详细，达到结构、设备电气、给排水、景观软硬景工程等景观施工单位之使用要求。 二、万科地产的景观施工图的设计深度与内容，规范设计成果，更好的配合现场工程师的实际 操作，特编制本任务书，用于规范不同的设计公司和设计单位，以求确保图纸设计的内容与深度达到万科公司的使用要求。 三、指引是依据国家有关规范与标准，并总结万科地产公司以往项目操作开发经验编制而成。 对未涉及的部分，应执行国家、当地现行的有关规范、规程和标准。 第二部分施工图设计范围要点 一、总图设计部分 1.各系统的总平面图（材料、部品、平面定位、竖向、给排水、电气工程）。 2.道路系统：小区所有道路的表面装饰及其排水装饰，步行道路的分级和定位、竖向 图及剖面大样。 3.装置：完成各种与景观相关的人行、车行、人车混行出入口总图装置的施工图设计。 二、结构部分 1.土墙：景观施工图设计单位负责挡土墙的结构设计等。 2.水景：小型水景（深度1米以内）、大型人工湖河岸、不在结构楼板上的大型水景（深 度1米以上）的结构设计由景观施工图设计单位负责完成结构设计。在结构楼板上的 大型水景（深度1米以上）由建筑施工图设计单位负责完成结构设计，景观设计单位 提供结构提资条件图。 3.系统：有交通联系功能的户外及与景观有关的水平和垂直交通系统构筑物由景观施工 图设计单位负责完成结构设计，例如桥、建筑户外楼电梯等。构筑物：所有景观构筑
施工图设计规范模板
施工图设计规范
前言 在室内设计工作的过程中，施工图的绘制是表示设计者设计意图的重要手段之一，是设计者与各相关专业之间交流的标准化语言，是控制施工现场能否充分正确理解消化并实施设计理念的一个重要环节，是衡量一个设计团队的设计管理水平是否专业的一个重要标准。专业化、标准化的施工图操作流程规范不但能够帮助设计者深化设计内容，完善构思想法，同时面对大型公共设计项目及大量的设计定单行之有效的施工图规范与管理亦可帮助设计团队在保持设计品质及提高工作效率方面起到积极有效的作用。 本书是以制图标准为基础，结合具体工程实例书写而成。书中内容更贴近于实际工程，对于图样画法的基础与理论读者可参见相关专业书籍。书中除涉及施工图构成的一些基本元素外，还对施工图的前期规划，绘制过程中的深化设计，以及施工图纸如何与施工现场衔接，和后期竣工图文件归档均作了一定的描述。另外书中还针对计算机绘图方式与制图标准的结合作了具体的描述，特别是模型空间与布局空间相互转换的绘图方法不但方便平面图的修改，提高工作效率，还能够在保证图纸的一致性以及图层管理，比例输出等方面起到重要作用。书中所附光盘内图纸均含标准图层。符号在布局空间内按1：1比例绘制，所制成的标准图按图幅规格在布局空间内可直接调用。图例也分别在模型空间与布局空间内按比例绘制，均可直接调用。写此书的目的一方面的对于以往学习工作过程中积累的关于室内设计施工图方面的知识经验作一次较详尽的梳理，另一方面希望起到抛砖引玉的作用，把自己一些浅薄的
认知以书面的形式与同道做一个交流，希望大家批评指正，以期引起专家同道对室内设计专业制图更深层次的关注。 目录 一、图纸幅面规格 二、符号的设置 三、材质图例的设置 四、尺寸标注与文字标注的设置 五、线型与笔宽的设置 六、电脑图层的设置 七、比例的设置 八、图面构图的设置 九、施工图编制的顺序 十、图表 十一、平、立、剖面图及节点大样图的绘制及相关标准 十二、施工图在各设计阶段应注意的事项 十三、施工图与现场深化设计 十四、施工图的归档与分类 十五、关于布局空间与模型空间在实际绘图中的应用 十六、施工图工程实例 宾馆类：天骄宾馆 办公空间：商务部会议室
cad室内设计施工图制图规范
cad室内设计施工图制图规范 篇一：室内设计CAD制图规范 室内设计CAD制图规范 CAD作为室内设计中的一个重要的制图工具，CAD制 图需要一定制图规范。 （一）、基本要求 1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。 A．图纸封皮须注明工程名称、图纸类别（施工图、竣 工图、方案图）、制图日期。 B．图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工单位、设计单位或建筑设计单位等。 2．每张图纸须编制图名、图号、比例、时间。 3．打印图纸按需要，比例出图。 （二）、常用(_er4 __chang2 yong4)制图方式。 一、常用比例 1：1 1：2 1：3 1：4 1：5 1：6 1：10 1：15 1：20 1：25 1：30 1：40
1：50 1：60 1：80 1：100 1：150 1：200 1：250 1：300 1：400 1：500 二、线型 1．粗实线： 1.平、剖面图中被剖切的主要建筑构造的轮廓（建筑平面图） 2.室内外立面图的轮廓。 3.建筑装饰构造详图的建筑物表面线。 2．中实线： 1.平、剖面图中被剖切的次要建筑构造的轮廓线。 2.室内外平顶、立、剖面图中建筑构配件的轮廓线。 3．建筑装饰构造详图及构配件详图中一般轮廓线。 3．细实线： 1.填充线、尺寸线、尺寸界限、索引符号、标高符号、分格线。 4．细虚线： 1.室内平面、顶面图中未剖切到的主要轮廓线。 2.建筑构造及建筑装饰构配件不可见的轮廓线。
3.拟扩建的建筑轮廓线。 4.外开门立面图开门表示方式。 5．细点划线： 1.中央线、对称线、定位轴线。 6．细折断线： 1.不需画全的断开界线。 三、打印出图笔号1-10号线宽设置 1号红色 6号紫色 2号黄色 7号白色 3号绿色号灰色 4号浅兰色 10号红色 5号深兰色 10号特粗线： 1.立面地坪线 2.索引剖切符号 3.图标上线 4.索引图标中表示索(suo yin tu biao zhong biao shi
最全景观设计施工图审图要点
最全景观设计施工图审图要点 以下景观施工图审图要点依据万科以往景观工程设计及施工经验教训总结,与国家相关设计规范进行提炼,从硬景设计、种植设计、水电设计等方面分条细说。【硬景设计】 一、总体设计要求 1、消防要求 总图中应做好消防车道及消防车登高面设计,注意人车分流; 高层建筑周围宜设环形或沿建筑得两个长边设置消防车道;尽端式消防车道应设18m×18m回车场。 消防车最小转弯半径:高层12m,多层9m。 消防车道最小宽度:登高面处6m,其它处4m,可做成隐性消防通道。 消防车道得坡度:登高面≯1％,其它处≯7％。 消防车道距建筑物距离宜≮5m。 2、流线设计 住宅出入口处应设置人车分流专用通道;动静态交通应组织合理,通达性好,对居住不造成干扰。 当商住楼住户大堂与流量大得商业服务空间临近时,商业用房得货运出入口宜设在地下室或与大堂入口异向布置,避免人、货流交叉,减少交通安全隐患。qkmnUou。 3、无障碍设计 应考虑无障碍设计,各内容应满足规范或业主认可。 4、安全性考虑 水景、泳池边界有否护栏或绿化处理,平台临界边得护栏就是否满足规范及安全要求(高度要在1050㎜以上)。 汀步\小桥两米内水深不得超过500mm,否则就得设置栏杆,栏杆高度要求在1050㎜以上。 5、居住区道路宽度 6、道路及绿地最大坡度 二、总图设计图纸 1、图纸目录图纸名称与图号要准确。 2、设计总说明要包含(不限于)以下内容: 工程概况、设计依据、基本要求、土建构造说明、灌溉给排水工程说明、电气工程说明、种植工程说明、其她杂项。r7Wkez5。 3、总平面图重点要求 所采用得底图为最终确定得建筑规划总平图,并且各种建筑出地面部分已全部画出,位置尺寸准确。 图纸要涵盖全部得设计范围,无缺失漏画。
暖通施工图设计深度要求
暖通施工图设计深度要求 标签:空调系统风路转换采暖热负荷空调制冷系统 在施工图设计阶段，采暖通风与空气调节专业设计文件应包括图纸目录、设计与施工说明、设备表、设计图纸、计算书。图纸目录应先列新绘图纸，后列选用的标准图或重复利用图。 ⒈设计说明应介绍设计概况和暖通空调室内外设计参数、热源、冷源情况；热媒、冷媒参数；采暖热负荷、耗热量指标及系统总阻力；空调冷热负荷、冷热量指标，系统形式和控制方法，必要时，需说明系统的使用操作要点，例如空调系统季节转换，防排烟系统的风路转换等。 ⒉施工说明应说明设计中所要求使用的材料和附件；系统工作压力和试压技术要求；施工安装要求及施工注意事项。采暖系统还应说明散热器型号。 ⒊图例一般使用通用图例，并将图例放置在设计说明页或首页中，也可单独成图。 ⒋设备表施工图阶段，型号、规格栏应注明详细的技术数据。 当设计单位只设计部分工程内容，或由多家设计单位共同承担设计任务时，应明确交待配合的设计分工范围。 设备平面图建筑平面图应绘出建筑轮廓、主要轴线号、轴线尺寸、室内外地面标高、房间名称。在底层平面图上绘出指北针。通风、空调平面图，一般采用双线绘风管，单线绘空调冷热水、凝结水管道的画法。标注风管尺寸、标高以及末端设备或风口尺寸时(圆形风管注管径、矩形风管注宽×高)，应标注水管管径及标高、管道坡度和坡向，以及各种设备及风口安装的定位尺寸和编号。还应标出消声器、调节阀、防火阀等各种部件位置及风管、风口的气流方向。当建筑装修方案未最终确定时，风管和水管可先画出单线走向示意图，并注明房间送、回风量及以风机盘管数量、规格。在建筑装修确定后，一般按规定要求绘制平面图。 剖面图当风管或管道与设备连接交叉复杂，光靠平面图表示不清时，应绘制剖面图或局部剖面。在剖面图中绘出的风管、水管、风口等设备，应表示清楚管道与设备、管道与建筑梁、板、柱、墙以及地面的尺寸关系。还应表示清楚风管、风口、水管等尺寸和标高，气流方向及详图索引编号等。 通风、空调、制冷机房平面图机房图应根据需要增大比例，绘出通风、空调、制冷设备(如冷水机组、新风机组、空调器、冷热水泵、冷却水泵、通风机、消声器、水箱等)的轮廓位置及编号，注明设备和基础距离墙或轴线的尺寸。绘出连接设备的风管、水管位置及走向；注明尺寸、管径、标高。标注机房内所有设备、管道附件(各种仪表、阀门、柔性短管、过
室内施工图深度要求
室内设计施工图深度要求 为规范各设计公司对于施工图纸的绘图深度，确保施工单位在现场能够按图施工，避免因为施工图纸表达深度不确切，而出现的如：施工进度缓慢、施工任务不明确、频繁现场沟通等不利于施工作业的问题出现（包含但不仅限于上述问题），特拟写此施工图深度要求。此深度要求，包含但不仅限于此列表之深度要求，各专业之间的相互配合须做到无缝衔接，具体工作可另以书面的形式表达相关工作内容，总体宗旨要求现场施工无设计障碍、无设备障碍、无沟通障碍等，确保施工现场顺利操作，项目保质、保量如期竣工。室内设计施工图须有完整的图纸结构及顺序，以完整、准确的表达设计思想为目的，包含但不仅限于下述表达：一：图纸封面 二：设计及施工说明 三：图例索引表 四：材质索引表 五：图纸目录 六：平面系统图 七：立面详图 八：细部节点剖面放大详图 九：门表详图 十：线条放大列表详图 上述列表之内容，为室内设计施工图必须表达之图纸结构及顺序，各专业之间相互配合所需之图纸，如：中央影视、背景音乐、整体厨房等，可另出具完整、准确的图纸，以确保施工现场之需要。现对室内设计施工图所需图纸结构及顺序做以下深度要求： 一：图纸封面须完整、准确的表达：项目名称、项目图纸所属阶段（扩初图及施工图）、设计公司名称、出图日期。 二：设计及施工说明须完整、准确的表达：设计的依据、设计图纸表达的尺寸单位、室内施工之地坪、天花、墙身的具体施工工艺（包含但不仅限于石材做法、瓷砖做法、木饰做法、油漆做法、防水做法、金属做法、玻璃做法等）、电气及给排水设计说明。 三：图例索引表须完整、准确的表达：施工图纸所引用图例的详细说明，包含但不仅限于制图图例（立面索引、剖面索引、放大索引、门窗编号、天花标高、材质标注、图名标识等）、剖面节点详图材质填充图例、术语缩写图例、灯具电气消防图例、强弱电插座图例、材质名称图例等。 四：材质索引表须完整、准确的表达：材质名称、材质名称图例、材质使用区域、材质尺寸、材质品牌及生产厂家等。 五：图纸目录须完整、准确的表达：图纸的序号、图纸的图号、图纸的名称、图纸的比例、图纸的图幅等。 六：平面系统图平面系统图包含但不仅限于下列图目：原始建筑平面图、原始建筑梁位图、平面家具布置图、墙体尺寸定位图、天花布置图、地坪布置图、天花尺寸图、灯具
项目施工图设计规范标准
前言 在室设计工作的过程中，施工图的绘制是表达设计者设计意图的重要手段之一，是设计者与各相关专业之间交流的标准化语言，是控制施工现场能否充分正确理解消化并实施设计理念的一个重要环节，是衡量一个设计团队的设计管理水平是否专业的一个重要标准。专业化、标准化的施工图操作流程规不但可以帮助设计者深化设计容，完善构思想法，同时面对大型公共设计项目及大量的设计定单行之有效的施工图规与管理亦可帮助设计团队在保持设计品质及提高工作效率方面起到积极有效的作用。 本书是以制图标准为基础，结合具体工程实例书写而成。书中容更贴近于实际工程，对于图样画法的基础与理论读者可参见相关专业书籍。书中除涉及施工图构成的一些基本元素外，还对施工图的前期规划，绘制过程中的深化设计，以及施工图纸如何与施工现场衔接，和后期竣工图文件归档均作了一定的描述。此外书中还针对计算机绘图方式与制图标准的结合作了具体的描述，特别是模型空间与布局空间相互转换的绘图方法不但方便平面图的修改，提高工作效率，还可以在保证图纸的一致性以及图层管理，比例输出等方面起到重要作用。书中所附光盘图纸均含标准图层。符号在布局空间按1：1比例绘制，所制成的标准图按图幅规格在布局空间可直接调用。图例也分别在模型空间与布局空间按比例绘制，均可直接调用。写此书的目的一方面的对于以往学习工作过程中积累的关于室设计施工图方面的知识经验作一次较详尽的梳理，另一方面希望起到抛砖引玉的作用，把自己一些浅薄的认知以书面的形式与同道做一个交流，希望大家批评指正，以期引起专家同道对室设计专业制图更深层次的关注。
目录 一、图纸幅面规格 二、符号的设置 三、材质图例的设置 四、尺寸标注与文字标注的设置 五、线型与笔宽的设置 六、电脑图层的设置 七、比例的设置 八、图面构图的设置 九、施工图编制的顺序 十、图表 十一、平、立、剖面图及节点大样图的绘制及相关标准十二、施工图在各设计阶段应注意的事项 十三、施工图与现场深化设计 十四、施工图的归档与分类 十五、关于布局空间与模型空间在实际绘图中的应用十六、施工图工程实例 宾馆类：天骄宾馆 办公空间：商务部会议室 文化空间：哈工程大学大学生活动中心 住宅样板间：某住宅项目
建筑施工图设计规范及深度规定
建筑施工图设计规及深度规定 一版面 1、以标准层图副大小为基准，一般情况下只一种高度大小图副。长度加长增加一种。特殊情 况特殊对待。 2、图层，天正默认的图层及颜色好线性，以天正默认为准，不允修改 家具图库以给定的家具图库图层为准。 3、打印线宽控制 墙体为0.50，填充、家具为0.15（淡浅70），门窗为0.20，其他均为0.25. 详图线宽控制？ 4、封闭阳台为三根线表示、不封闭阳台为两根线表示。 5、图纸加图纸会签栏，以后的图纸签名及会签全部手签，厉禁止使用电子签名。 二平面图 1、大型或复杂的项目，特别是分段绘制者应增加防火分区示意图（比例缩小集中绘制）和轴线关系与分段示意图，分段轴线号前面应加注分段序号； 各层平面的防火分区界限宜用粗点划线示出，并在分界线两侧框示出分区序号和建筑面积（这对设备专业十分有用）。 2、平面图中标注的尺寸，可分为总尺寸、定位尺寸和细部尺寸三种； 总尺寸---建筑物外轮廓尺寸；若干定位尺寸之和。 定位尺寸——轴线尺寸；建筑物构配件如：墙体、门窗、洞口、洁具等，相应于轴线或其他构配件确定位置的尺寸。
细部尺寸——建筑物构配件的详细尺寸。 外墙三道：第一道外包（或轴线）总尺寸（错台或分段外包尺寸可在二、三道之间单注），第二道开间进深轴线尺寸，第三道门窗洞口和窗间墙、变形缝等尺寸及轴线关系； 4、所有定位尺寸及细部尺寸都要以轴线为准，不以墙线为准。即都与轴线发生关系。 5、钢筋混凝土墙应视情况确定是否标注，但应在图注中写详见结施图，且应在施工图中深入研究、配合、确保无误。 钢筋混凝土墙应表示为异形柱，不允粗单线绘制。 部门窗洞应注定位尺寸、高窗应注窗台距地高，门洞（指不装门的洞口）应注洞宽、洞高尺寸； 6、所有平面节点放大或详图索引要注全（层层共用的详图索引号层层标注） 7、门窗编号要注全。“人防工程门窗表”一般都直接放在人防平面图中，便于主管部门审图； 8、门的开启向和形式应在平面图上区别表示： 1000以下门的开启式为单扇半开，1200及以上为双扇半开 户门为甲级防火门（钢质）时应与其它甲级防火门（木）区别对待 9、室外、各层楼地面均应标注标高； 10、厨、洁具和家具——厨、洁具和家具自始（发作业图起）至终保留。 11、房间名称——各类建筑的平面均应注明房间名称或编号； 12、房间面积——住宅单元放大平面应注出各房间使用面积、阳台面积，在图中注明各单元平面的使用面积、阳台面积和、建筑面积、本层建筑面积，其他类建筑各层平面亦宜在图名下注出建筑面积；

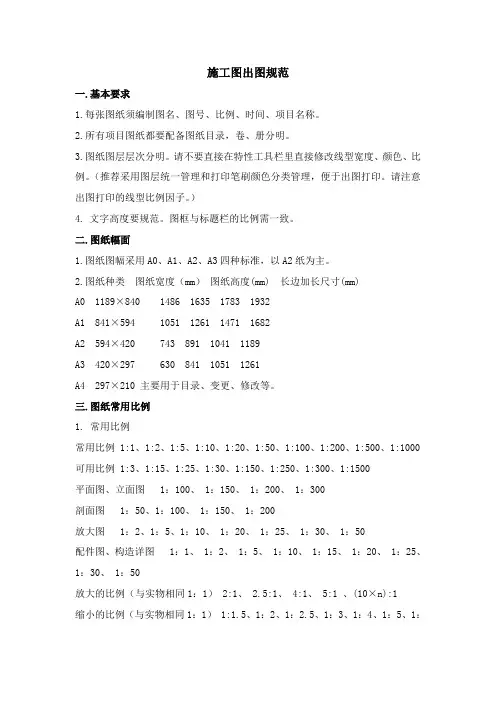

施工图制图规范
制图标准和有关规定 第一节图纸的幅面 为了做到工程图基本统一，清晰简明，提高制图效率，满足设计、施工、存档的要求，关于图纸幅面大小的尺寸，国家制订了全国统一的标准：《房屋建筑制图统一标准》(GBJl～86)。该标准规定，图纸幅面的基本尺寸为5种，其代号分别为A0、A1、A2、A3、A4、各类尺寸大小。如表3—1所示。 表3-1 其图纸幅面如图3—2所示。 图3-2 图纸幅面 为了适应建筑物的具体情况，平面尺寸有时要适当放大，所以《标准》中又规定了图纸长边可以加长的尺寸。允许加长A0—A3号图纸的边长；加长部分的尺寸应为长边的1/8及其倍数。如图3—2所示。 注：图纸的短边不得加长。 第二节图框线 图框线格式用粗实线画出，如图3—2所示。 第三节图标与图签 图标栏和图签栏又叫标题栏和会签栏，是设计图框的组成部分。图标栏是说明设计单位、图名、编号的表格。 图标的位置一般在图纸的右下角。图标的尺寸在国家标准中也有规定，A2、3、4号图纸的小图标其长边的长度应为85mm；短边的长度宜采用30、40、50mm三种尺寸。如表3—3所示。
表3-3 图签栏是供需要会签的图纸用的。1个会签栏不够用时，可另加1个，2个会签栏应并列；不需要会签的图纸，可不设会签栏。 图签位于图纸的左上角，其尺寸应为75mm×20mm，栏内应填写会签人员所代表的专业、姓名、日期(年、月、日)。具体形式如表3—4所示。 表3-4 图3-5 图纸幅面
第四章工程图的基本要素 为了看懂图纸必须先弄懂图中的各种图线、符号及尺寸标注的含义和规定，作为看图的准备。下面我们从比例开始介绍。 第一节比例 图纸使用比例的作用，是为了将室内结构不变形的缩小和放大在图纸上。图纸比例用阿拉伯数字和符号“：”表示。如1:100、1:50等。1:100表示图纸上所画物体比实体缩小100倍，1:1表示图纸上所画物体与实体一样大。 一般图纸采用的比例可见表4—1。 第二节图线 在施工图中，为了表示不同的意思，并达到图形的主次分明，必须采用不同的线型和不同宽度的图线来表达。 线型可分为实线、虚线、点划线、双点划线、折断线、波浪线等。 线宽等级分为粗线、中粗线、细线三个等级。以粗实线的线宽为基本单位，用b表示。首先确定粗实线的宽度，再选定中实线和细实线的宽度，使它们构成一个线宽组。它们的线宽比可以为b:0.5b:0.35b（b:b/2:b/4），粗线的宽度b约为0.35～1.0mm。 通常在一个图样中所用的线宽不宜超过三种。 常见的线型图例如表4—2所示。
室内设计施工图设计规范
本文从网络收集而来，上传到平台为了帮到更多的人，如果您需要使用本文档，请点击下载，另外祝您生活愉快，工作顺利，万事如意！ 前言 在室内设计工作的过程中，施工图的绘制是表达设计者设计意图的重要手段之一，是设计者与各相关专业之间交流的标准化语言，是控制施工现场能否充分正确理解消化并实施设计理念的一个重要环节，是衡量一个设计团队的设计管理水平是否专业的一个重要标准。专业化、标准化的施工图操作流程规范不但可以帮助设计者深化设计内容，完善构思想法，同时面对大型公共设计项目及大量的设计定单行之有效的施工图规范与管理亦可帮助设计团队在保持设计品质及提高工作效率方面起到积极有效的作用。 本书是以制图标准为基础，结合具体工程实例书写而成。书中内容更贴近于实际工程，对于图样画法的基础与理论读者可参见相关专业书籍。书中除涉及施工图构成的一些基本元素外，还对施工图的前期规划，绘制过程中的深化设计，以及施工图纸如何与施工现场衔接，和后期竣工图文件归档均作了一定的描述。此外书中还针对计算机绘图方式与制图标准的结合作了具体的描述，特别是模型空间与布局空间相互转换的绘图方法不但方便平面图的修改，提高工作效率，还可以在保证图纸的一致性以及图层管理，比例输出等方面起到重要作用。书中所附光盘内图纸均含标准图
层。符号在布局空间内按1：1比例绘制，所制成的标准图按图幅规格在布局空间内可直接调用。图例也分别在模型空间与布局空间内按比例绘制，均可直接调用。写此书的目的一方面的对于以往学习工作过程中积累的关于室内设计施工图方面的知识经验作一次较详尽的梳理，另一方面希望起到抛砖引玉的作用，把自己一些浅薄的认知以书面的形式与同道做一个交流，希望大家批评指正，以期引起专家同道对室内设计专业制图更深层次的关注。 目 录 一、图纸幅面规格 二、符号的设置 三、材质图例的设置 四、尺寸标注与文字标注的设置 五、线型与笔宽的设置 六、电脑图层的设置 七、比例的设置 八、图面构图的设置 九、施工图编制的顺序 十、图表 十一、平、立、剖面图及节点大样图的绘制及相关标准 十二、施工图在各设计阶段应注意的事项 十三、施工图与现场深化设计
