储罐区防火堤设计——防火堤的基本要求(3)参考文本

储罐区防火堤设计要求规范

储罐区防火堤设计规范GB 50351－20051 总则1．0．1 为合理设计防火堤、防护墙，保障储罐区安全，制定本规范。

1．0．2 本规范适用于地上储罐区的新建和改、扩建工程中的防火堤、防护墙的设计。

不适用于非液态储罐区的设计。

1．0．3 储罐区防火堤、防护墙的设计除应执行本规范外，尚应符合国家现行有关标准的规定。

文档3 防火堤、防护墙的布置3．1 一般规定3．1．1 防火堤、防护墙的选用应根据储存液态介质的性质确定。

3．1．2 防火堤、防护墙必须采用不燃烧材料建造。

且必须密实、闭合。

文档3．1．3 进出储罐组的各类管线、电缆宜从防火堤、防护墙顶部跨越或从地面以下穿过。

当必须穿过防火堤、防护墙时，应设置套管并应采取有效的密封措施；也可采用固定短管且两端采用软管密封连接的形式。

3．1．4 沿无培土的防火堤内侧修建排水沟时，沟壁的外侧与防火堤内堤脚线的距离不应小于0．5m；沿土堤或内培土的防火堤内侧修建排水沟时，沟壁的外侧与土堤内侧或培土堤脚线的距离不应小于0．8m，且沟内应有防渗漏的措施。

沿防护墙修建排水沟时，沟壁的外侧与防护墙内堤脚线的距离不应小于0．5m。

3．1．5 每一储罐组的防火堤、防护墙应设置不少于2处越堤人行踏步或坡道，并设置在不同方位上。

防火堤内侧高度大于等于1．5m时。

应在两个人行踏步或坡道之间增设踏步或逃逸爬梯。

隔堤、隔墙亦应设置人行踏步或坡道。

3．2 油罐组防火堤的布置3．2．1 立式油罐的罐壁至防火堤内堤脚线的距离，不应小于该罐罐壁高度的一半；卧式油罐的罐壁至防火堤或防护墙内堤脚线的距离不应小于3m。

注：高架立式罐(指罐环梁顶面到场内地面距离大于1．5m的罐)罐壁至防火堤内堤脚线的距离，不应小于下述高度的一半；该高度等于罐壁高度与环粱顶面到场内地面距离之和减去1．5m。

3．2．2 相邻油罐组防火堤外堤脚线之间，应留有宽度不小于7m的消防空地。

3．2．3 同一个油罐组内的总容量及油罐数量应符合下列规定：1 固定顶油罐组及固定顶油罐与浮顶、内浮顶油罐的混合罐组，其总容量不应大于120000m3。

储罐区防火堤设计规范

储罐区防火堤设计规范储罐区是各类石化企业、石油化工企业必不可少的设施，储罐区的防火堤设计是确保储罐区安全的重要保障措施之一。

本文将从设计规范的角度出发，探讨储罐区防火堤的设计规范。

一、防火堤的基本要求1. 防火堤应完全包围储罐区，具备防火抗爆炸能力。

2. 防火堤应为封闭式或半封闭式结构，避免火灾蔓延。

3. 防火堤的高度应符合规定要求，以抑制火势蔓延。

4. 防火堤应具备防雷电、防静电等功能，以防止点火源的产生。

二、防火堤的设计参数1. 防火堤的高度：高度应根据储罐类型、储罐数量等因素确定，通常建议不低于储罐高度的1.5倍。

2. 防火堤的宽度：宽度应根据储罐体积、距离等因素确定，通常建议不低于储罐半径的1.5倍。

3. 防火堤的厚度：厚度应满足结构强度要求，通常建议不低于30厘米。

4. 防火堤的土方开挖及回填：土方开挖时应留意地下管线、电缆等，回填土应经过充实、夯实等工艺处理，以确保土体的稳定性。

三、防火堤的结构设计1. 防火堤应采用耐火材料进行结构设计，如混凝土、耐火砖等。

2. 防火堤应具备防漏堤功能，可采用防渗漏材料进行处理。

3. 防火堤应具备防破堤功能，可采用加固措施，如设置加强钢筋等。

4. 防火堤应具备通风功能，可设置通风孔、通风系统等，以避免积水、沼气等产生。

四、防火堤的维护管理1. 防火堤应定期检查，及时修复破损、裂缝等问题。

2. 防火堤应定期清理，保持防火堤内外的清洁。

3. 防火堤应进行可燃物清理，如杂草、垃圾等，以防止火源引发事故。

4. 防火堤应建立完善的管理制度，确保防火堤的有效运行。

综上所述，储罐区防火堤的设计规范包括：基本要求、设计参数、结构设计和维护管理等方面的规定。

储罐区防火堤的设计规范的严格执行，能够有效提高储罐区的防火抗爆炸能力，保障企业生产安全。

2024年储存罐组防火堤的设置（三篇）

2024年储存罐组防火堤的设置阻火器的分类方法1按性能分类1.1阻爆燃型阻火器:用于阻止注册公司亚声速传播的火焰蔓延.1.2阻爆轰型阻火器:用于组织声速和超声速传播的火焰蔓延.2按使用场所分类2.1放空阻火器:安装在储罐(或槽车)的放空管道上,阻火器用以纺织外部火焰传如储罐(或槽车)内,防火灭火的基本原理和方法,分为管端型和普通型.a管端型:一端与大气相通,为防止灰尘和雨水进入阻火器内部,顶部安装由温度控制开启的防风雨帽.管端型防空阻火器为阻爆燃型.b普通型:两端与管道相连,通过下游管道与大气相通.分为阻爆燃型和阻爆轰型.2.2管道阻火器:安装在密闭管路系统中,用以防止管旅游路系统一端的火焰蔓延到管路系统的另一端.分为阻爆燃型和阻爆轰型2.3按结构分类a充填型阻火器充填型阻火器又称填料型阻火器.b板型阻火器板型阻火器有平行板型和多孔板型两种.c金属网型阻火器这种类型的阻火器熄灭火焰的能力有限,阻火器產品,目前已很少使用.d液封型阻火器这类阻火器的特点是可以用于含有少量固体粉粒的物料体系.e波纹型阻火器以上5种类型的阻火器在工业实践过程中,波纹型阻火器混合机由于其稳定的性能而得到广泛的应用.1布局要求火灾危险性属于甲、乙、丙类液体燃料罐区宜位于企业边缘的安全地带，且地势较低而不窝风的独立地段。

2贮罐区的罐间距应符合要求3警示标志危险化学品储罐区应有明显的安全标志和标识，北京私家侦探每个危险化学品储罐应有标明名称储存物品、容积、危险特性和灭火方法的标识。

4阻火设施与呼吸阀储存甲、乙类油品（易燃液体）的固定顶油罐（贮罐）和地上卧式油罐的通气管上附件（如呼吸阀、安全阀）必须装设阻火器。

5围堰、泄险与防护堤防护坦的高度应符合规范要求；储存罐组应设防火堤或事故存液池，其有效容量不应小于其中最大储罐的容量。

6易燃、可燃液体和可燃气体储罐区内，不应有与储罐无关的管道、电缆等穿越，与储罐区有关的管道、电缆穿过防火（护）堤时，洞口应用不燃材料多级泵填实，电缆应采用跨越防火（护）堤方式铺设。

储罐区防火堤设计规范

储罐区防火堤设计规范篇一：储罐区防火堤设计规范储罐区防火堤设计规范GB 50351－20051 总则1．0．1 为合理设计防火堤、防护墙，保障储罐区安全，制定本规范。

1．0．2 本规范适用于地上储罐区的新建和改、扩建工程中的防火堤、防护墙的设计。

不适用于非液态储罐区的设计。

1．0．3 储罐区防火堤、防护墙的设计除应执行本规范外，尚应符合国家现行有关标准的规定。

3 防火堤、防护墙的布置3．1 一般规定3．1．1 防火堤、防护墙的选用应根据储存液态介质的性质确定。

3．1．2 防火堤、防护墙必须采用不燃烧材料建造。

且必须密实、闭合。

3．1．3 进出储罐组的各类管线、电缆宜从防火堤、防护墙顶部跨越或从地面以下穿过。

当必须穿过防火堤、防护墙时，应设置套管并应采取有效的密封措施；也可采用固定短管且两端采用软管密封连接的形式。

3．1．4 沿无培土的防火堤内侧修建排水沟时，沟壁的外侧与防火堤内堤脚线的距离不应小于0．5m；沿土堤或内培土的防火堤内侧修建排水沟时，沟壁的外侧与土堤内侧或培土堤脚线的距离不应小于0．8m，且沟内应有防渗漏的措施。

沿防护墙修建排水沟时，沟壁的外侧与防护墙内堤脚线的距离不应小于0．5m。

3．1．5 每一储罐组的防火堤、防护墙应设置不少于2处越堤人行踏步或坡道，并设置在不同方位上。

防火堤内侧高度大于等于1．5m时。

应在两个人行踏步或坡道之间增设踏步或逃逸爬梯。

隔堤、隔墙亦应设置人行踏步或坡道。

3．2 油罐组防火堤的布置3．2．1 立式油罐的罐壁至防火堤内堤脚线的距离，不应小于该罐罐壁高度的一半；卧式油罐的罐壁至防火堤或防护墙内堤脚线的距离不应小于3m。

注：高架立式罐(指罐环梁顶面到场内地面距离大于1．5m的罐)罐壁至防火堤内堤脚线的距离，不应小于下述高度的一半；该高度等于罐壁高度与环粱顶面到场内地面距离之和减去1．5m。

3．2．2 相邻油罐组防火堤外堤脚线之间，应留有宽度不小于7m的消防空地。

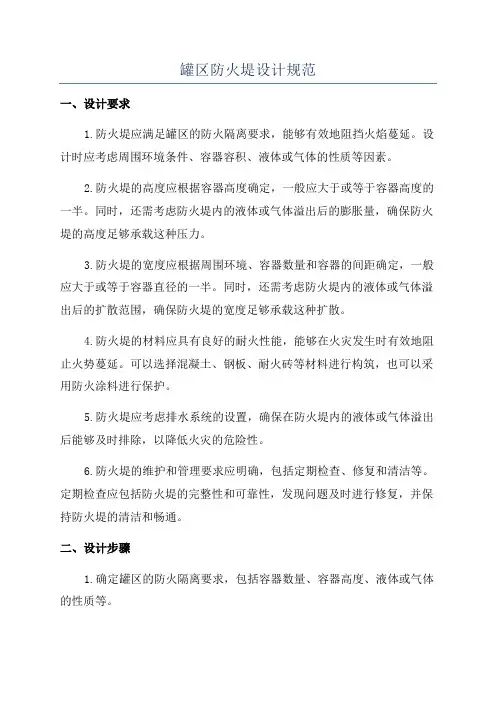

罐区防火堤设计规范

罐区防火堤设计规范一、设计要求1.防火堤应满足罐区的防火隔离要求，能够有效地阻挡火焰蔓延。

设计时应考虑周围环境条件、容器容积、液体或气体的性质等因素。

2.防火堤的高度应根据容器高度确定，一般应大于或等于容器高度的一半。

同时，还需考虑防火堤内的液体或气体溢出后的膨胀量，确保防火堤的高度足够承载这种压力。

3.防火堤的宽度应根据周围环境、容器数量和容器的间距确定，一般应大于或等于容器直径的一半。

同时，还需考虑防火堤内的液体或气体溢出后的扩散范围，确保防火堤的宽度足够承载这种扩散。

4.防火堤的材料应具有良好的耐火性能，能够在火灾发生时有效地阻止火势蔓延。

可以选择混凝土、钢板、耐火砖等材料进行构筑，也可以采用防火涂料进行保护。

5.防火堤应考虑排水系统的设置，确保在防火堤内的液体或气体溢出后能够及时排除，以降低火灾的危险性。

6.防火堤的维护和管理要求应明确，包括定期检查、修复和清洁等。

定期检查应包括防火堤的完整性和可靠性，发现问题及时进行修复，并保持防火堤的清洁和畅通。

二、设计步骤1.确定罐区的防火隔离要求，包括容器数量、容器高度、液体或气体的性质等。

2.根据防火隔离要求确定防火堤的高度和宽度，考虑容器溢出后膨胀量和扩散范围。

3.选择合适的材料进行防火堤的构筑，保证材料的耐火性能和结构的稳定性。

4.设计防火堤的排水系统，确保液体或气体溢出后能够及时排除。

5.进行防火堤的维护和管理工作，包括定期检查、修复和清洁等。

三、设计注意事项1.在设计防火堤时应充分考虑容器溢出后的液体或气体扩散范围，确保防火堤的宽度足够承载扩散范围内的压力。

2.防火堤应具有良好的耐火性能，材料选择应符合相关标准和规范。

3.设计防火堤时应考虑罐区的排水系统，确保液体或气体的及时排除，以降低火灾的危险性。

4.防火堤的维护和管理工作要定期进行，确保防火堤的完整性和可靠性。

5.设计防火堤时应符合相关标准和规范，确保设计的科学性和可行性。

储罐区的防火堤要求

储罐区的防火堤要求前言（1）火灾危险性为甲、乙、丙类的液体储罐或储罐组，应设置防火堤，防止储罐爆炸起火时液体到处流散，造成火灾蔓延扩大。

由于防火堤貌似简单，往往没有引起人们足够的重视，在实际设计中，总是存在这样那样的问题，就防火堤的设计浅谈几点认识与看法。

防火堤的设置条件（2）不是所有可燃液体储罐都需要设防火堤。

据现行有关规范规定，下列情况之一的储罐、堆场，如有防止液体流散的设施，可不设防火堤：1．闪点超过120℃的液体储罐、储罐区。

近年沿海地区的新建港区大量出现棕榈油成品油罐区，该油品为食用油，闪点远大于120℃，属于比较安全的可燃液体。

出于运输成本考虑油罐区紧靠码头，用地十分紧张，因此，该类罐区往往不设防火堤，只设置了简易围堤，以保障基本安全。

2．桶装的乙、丙类液体堆场。

例如桶装润滑油等，为便于运输中转，往往不设防火堤。

3．甲类液体半露天堆场。

这类半露天堆场常常是一些有盖无墙的棚房，例如液化石油气实瓶间，一般不设防火堤。

除了上述几类情形，根据现行国家规范的有关规定，甲、乙、丙类液体的地上、半地下储罐或储罐组，应设置非燃烧材料的防火堤。

防火堤的基本要求（3）防火堤的根本目的是临时存放围堤内储罐的事故漏油，防止漏油到处流淌，因此，它的基本要求有两个：其一是防火堤有效容积应能容纳事故漏油；其二是防火堤的设计强度应能承受所纳油品的静压力。

简单地说，就是要满足“装得下”和“装得稳”的要求。

防火堤的有效容积在《建筑设计防火规范》（GBJ16-87，1997年版，以下简称《建规》）和《石油库设计规范》（GBJ74-84，以下简称《石规》都有明确规定：1．对于固定顶罐，不应小于最大罐容量；2．对于内、外浮顶罐，不应小于最大罐容量的一半；3．当固定顶罐与内、外浮顶罐布置在同一组时，取上述两款最大值；4．对于半地下油罐，规定同上，但油罐容量按其高出地面那部分与容量计算。

另外，《建规》和《石规》都规定，防火堤的实际高度（H）应比计算高度（Hj）高出0.2m，也就是说，防火堤的有效容积是指防火堤0.2m 以下的实际容积，即H=Hj+0.2（m）。

火堤设计——防火堤的基本要求(3)

专业的论文在线写作平台储罐区防火堤设计——防火堤的基本要求（3）
防火堤的根本目的是临时存放围堤内储罐的事故漏油，防止漏油到处流淌，因此，它的基本要求有两个：其一是防火堤有效容积应能容纳事故漏油；其二是防火堤的设计强度应能承受所纳油品的静压力。

简单地说，就是要满足“装得下”和“装得稳”的要求。

防火堤的有效容积在《建筑设计防火规范》（GBJ16-87，1997年版，以下简称《建规》）和《石油库设计规范》（GBJ74-84，以下简称《石规》都有明确规定：1．对于固定顶罐，不应小于最大罐容量；2．对于内、外浮顶罐，不应小于最大罐容量的一半；3．当固定顶罐与内、外浮顶罐布置在同一组时，取上述两款最大值；4．对于半地下油罐，规定同上，但油罐容量按其高出地面那部分与容量计算。

另外，《建规》和《石规》都规定，防火堤的实际高度（H）应比计算高度（Hj）高出0.2m，也就是说，防火堤的有效容积是指防火堤0.2m以下的实际容积，即H=Hj+0.2（m）。

储存罐组防火堤的设置(三篇)

储存罐组防火堤的设置储存罐组防火堤是一种用于保护储罐组的重要安全设施。

它的主要作用是在发生火灾或泄漏事故时，能够迅速控制火势，并阻止火势蔓延到其他区域。

储存罐组防火堤的设置需要考虑多个方面，包括设计标准、材料选择、建设要求等。

一、设计标准储存罐组防火堤的设计应符合相关的安全标准和规范。

一般来说，国际上常用的标准有NFPA（美国国家消防协会）和API（美国石油学会）等。

这些标准对于储存罐组的布置、防火隔离距离、堤坝高度等有详细规定，设计时应严格按照标准执行。

二、材料选择储存罐组防火堤的材料应具有良好的耐火性能和抗腐蚀性能。

一般来说，常用的材料有混凝土、铸铁、钢板等。

混凝土是最常见的材料，它具有良好的耐火性能和抗腐蚀性能。

而铸铁和钢板则具有较高的抗压能力和耐冲击性能，适用于承载大荷载和防止泄漏。

三、建设要求储存罐组防火堤的建设要求主要包括以下几个方面：1. 堤坝形状和高度：防火堤的形状应考虑到火势蔓延的方向和程度，一般选择圆形或长方形。

堤坝的高度应根据所需的防火效果和设计要求确定。

2. 防渗措施：防火堤应采取防渗措施，以保证火灾发生时不会有泄漏物质渗漏出去。

可以采用地下防渗层、防渗垫和防渗墙等。

3. 排水系统：防火堤应设置良好的排水系统，以保证在发生泄漏或火灾时，可以迅速排除堤内的液体，减少火势蔓延和扩散的可能性。

4. 灭火装置：防火堤内应设置灭火装置，以防止火势蔓延到其他区域。

常用的灭火装置有水幕、喷雾系统和泡沫灭火系统等。

5. 出入口设置：防火堤应设置合适的出入口，以便于检修和维护。

出入口应具有良好的密封性能，防止火势蔓延。

6. 监控和报警系统：防火堤内应设置监控和报警系统，及时监测堤内的情况，并发出警报信号，以便于及时采取措施。

综上所述，储存罐组防火堤的设置需要严格按照相关标准和规范执行，选择适合的材料，并满足建设要求。

只有做到这些，才能确保储存罐组防火堤的有效性和可靠性，起到保护人员和设施安全的作用。
