RS-232/RS-485转换器使用说明书一、产品介绍HEXIN-III型转换器是RS-232与RS-485之间的双向接口的转换器、应用于主控机之间，主控机与单片机或外设之间构成点到点，点到多点远程多机通讯网络，实现多机应答通讯，广泛地应用于工业自动化控制系统、一卡通、门禁系统、停车场系统、自助银行系统、公共汽车收费系统。
饭堂售饭系统、公司员工出勤管理系统、公路收费站系统等等。
HEXIN-III型转换器、能够将RS-232串行口的TXD和RXD信号转换成两线平衡半双工的RS-485信号。
无需未接外接电源，可直接从RS-232端口的3脚窃电，同时由7脚请求发送（RTS），4脚数据终端准备好（DTR）给HEXIN-III 辅助供电，自动的流控使你不必重新设置，硬件与安装使用非常简单。
二、性能参数1、串口特性：接口兼容EIA/TIA的RS-232C，RS-485标准；2、电气接口：RS-232C端DB9孔型、连接口，RS-485端口DB9针型连接口、配接线柱（四位接线或六位接线）；3、工作方式：异步半双工；4、传输介质：普通线、双绞线或屏蔽线；5、传输速率：300~11520BPS；6、传输距离：5m（RS-232c端）1200m(RS-485端)；7、通讯协议：透明；8、工作环境：-10℃到85℃相对湿度为5%到95%；9、信号：RS-232：TXD、RXD、RTS、CTS、DTR、DSR、DCD、GND；RS-485：Date+/Date-,GND;三、接线和信号HEXIN-III转换器采用DB9型的母头连接口与RS232接口相连，另一端DB9公头连接器与RS485接口相连。
RS232C型引脚定义DB9Femsle 1 2 3 4 5 6 7 8RS232C DCD RXD TXD DTR GND DSR RTS CTS RS485引脚定义DB9Msle 1 2 3 4 5 6 RS485 Date- Date+ GND +5V-12V其他工作电源有两种情况：直接从RS232端口向3脚供电，同时由7（RTS）、4（DTR）脚给HEXIN-III型辅助供电，当RS232不能正常供电时，可由RS485端的DB9M6脚（+5V―+12V）和5脚（GND）供电。
RS232转RS485串口远距离多机通信
RS232转RS485串口远距离多机通信
应用客户企业：河南某煤矿有限公司
现场应用要求：
1.将5 台RS232 接口设备信号转换为RS485 信号进行通信。
2.通信距离最远1200 米左右。
3.通信速率在4800bps。
4.应用环境为地下矿井通信控制系统。
波仕提供的解决方案：
1.采用波仕485A 型RS232/485 转换器。
2.因为客户通信距离较远，节点较多。
故建议选用2～4 个端点式485A 和3～1 个节点式485A 无源串口转换器。
同时为了保证通信效果，避免外部环境电磁干扰的影响，故此建议选用带屏蔽的4 芯电缆。
屏蔽层作为地线、每2 股线并为一股，分别接信号A 和B。
波仕485A 的主要性能参数如下：
电源电压
无须供电
电气
接口
RS-232（DB-9 孔）
传输介质
双绞线（最好带屏蔽层并做为地线）。
常见的USB、232、485、422的转换电缆制作方法

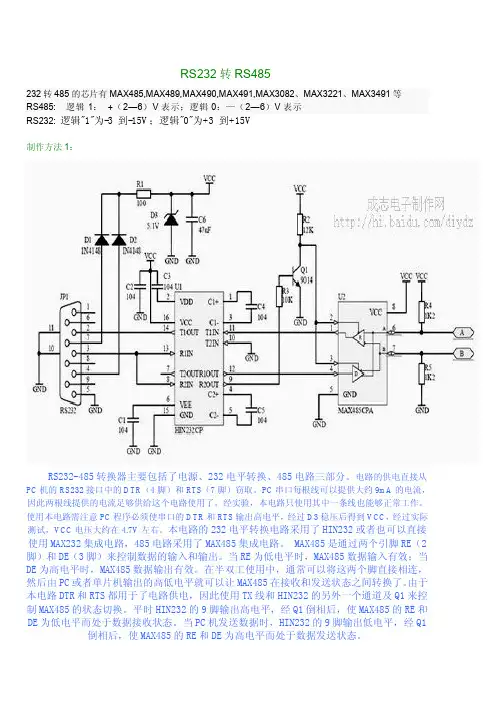

RS232转RS485232转485的芯片有MAX485,MAX489,MAX490,MAX491,MAX3082、MAX3221、MAX3491等RS485: 逻辑1：+（2—6）V表示；逻辑0：—（2—6）V表示RS232:逻辑"1"为-3 到-15V；逻辑"0"为+3 到+15V制作方法1：RS232-485转换器主要包括了电源、232电平转换、485电路三部分。
电路的供电直接从PC机的RS232接口中的DTR（4脚）和RTS（7脚）窃取。
PC串口每根线可以提供大约9mA的电流，因此两根线提供的电流足够供给这个电路使用了。
经实验，本电路只使用其中一条线也能够正常工作。
使用本电路需注意PC程序必须使串口的DTR和RTS输出高电平，经过D3稳压后得到VCC，经过实际测试，VCC电压大约在4.7V左右。
本电路的232电平转换电路采用了HIN232或者也可以直接使用MAX232集成电路，485电路采用了MAX485集成电路。
MAX485是通过两个引脚RE（2脚）和DE（3脚）来控制数据的输入和输出。
当RE为低电平时，MAX485数据输入有效；当DE为高电平时，MAX485数据输出有效。
在半双工使用中，通常可以将这两个脚直接相连，然后由PC或者单片机输出的高低电平就可以让MAX485在接收和发送状态之间转换了。
由于本电路DTR和RTS都用于了电路供电，因此使用TX线和HIN232的另外一个通道及Q1来控制MAX485的状态切换。
平时HIN232的9脚输出高电平，经Q1倒相后，使MAX485的RE和DE为低电平而处于数据接收状态。
当PC机发送数据时，HIN232的9脚输出低电平，经Q1倒相后，使MAX485的RE和DE为高电平而处于数据发送状态。
二，根据PC232与西门子plc的PPI口485的连接方式：3－Data＋8－Data－，可制作：制作2：注：681是阻值为680欧的电阻；682是阻值是6.8K的电阻。
ttl转485电路设计
ttl转485电路设计
以下是一个简单的TTL转485电路设计：
1. 首先，需要一个RS232转TTL级别的芯片，例如MAX232，将RS232的电平转换为TTL电平。
该芯片可以将RS232的电
平转换为TTL的0V和5V电平。
2. 接下来，将MAX232的TTL输出连接到一个485驱动器的
DI（数据输入）引脚。
例如，可以使用MAX485芯片作为
485驱动器。
3. 然后，将MAX485芯片的RO（接收输出）引脚连接到一个485收发芯片的DI（数据输入）引脚。
例如，可以使用
MAX485芯片作为485收发芯片。
4. 最后，将MAX485芯片的RO引脚连接到485总线的A和
B线上，以实现数据的发送和接收。
这样，TTL电平的数据就可以通过485总线传输，并可以在另一端进行接收和解析。
rs232转rs485无源转换定义
rs232 转rs485 无源转换定义
rs232 和rs485 的区别
RS-232-C 是美国电子工业协会ElA（Electronic Industry AssociaTIon）制定的一种串行物理接口标准。
RS 是英文推荐标准的缩写，
232 为标识号，C 表示修改次数。
RS-232-C 总线标准设有25 条信号线，包括
一个主通道和一个辅助通道，在多数情况下主要使用主通道，对于一般双工通信，仅需几条信号线就可实现，如一条发送线、一条接收线及一条地线。
RS-232-C 标准规定的数据传输速率为每秒50、75、100、150、300、600、
1200、2400、4800、9600、19200 波特。
RS-232~C 标准规定，驱动器允许有
2500PF 的电容负载，通信距离将受此电容限制，例如，采用150pF/m 的通信
电缆时，最大通信距离为15m; 若每米电缆的电容量减小，通信距离可以增加。
传输距离短的另一原因是RS-232 属单端信号传送，存在共地噪声和不能抑制共模干扰等问题，因此一般用于20m 以内的通信。
RS-485 总线，在要求通信距离为几十米到上千米时，广泛采用RS- 485 串行总线标准。
RS-485 采用平衡发送和差分接收，因此具有抑制共模干扰的能力。
加上总线收发器具有高灵敏度，能检测低至200mV 的电压，故传输信号能在千米以外得到恢复。
RS-485 采用半双工工作方式，任何时候只能有一点处于发送状态，因此，发送电路由使能信号加以控制。
RS-485 用于多。
232转485芯片
232转485芯片232转485芯片是一种常用的串行通信转换芯片。
它的主要作用是将RS-232标准的电平信号转换为RS-485标准的电平信号，实现不同设备之间的串行通信。
232转485芯片一般由模拟电路和数字电路组成。
模拟电路主要负责将RS-232电平信号转换为RS-485电平信号，而数字电路则用于控制和监测数据传输的过程。
在模拟电路方面，232转485芯片首先需要将RS-232电平信号进行电平转换。
RS-232电平信号是以正负电平表示逻辑1和逻辑0的，而RS-485电平信号则是以电平差值表示逻辑1和逻辑0的。
因此，模拟电路需要将RS-232电平信号转换为RS-485电平信号。
这通常是通过将RS-232电平信号与一个参考电压进行比较，从而确定RS-485电平信号的电平高低。
在数字电路方面，232转485芯片需要实现数据的传输控制和监测。
一般来说，串行通信需要通过时钟信号来同步数据的传输。
因此，数字电路需要实现时钟信号的生成和同步。
同时，数字电路还需要实现数据的发送和接收控制，以及数据的校验和错误检测。
除了基本的转换功能之外，232转485芯片还可以具备其他扩展功能。
例如，它可以支持多节点通信，即允许多个设备同时进行通信。
此外，它还可以支持半双工或全双工通信，具体取决于芯片的设计和配置。
在实际应用中，232转485芯片广泛应用于工业自动化领域。
由于RS-485标准的电平信号可以在长距离范围内传输，因此232转485芯片非常适用于需要长距离串行通信的应用。
此外，由于RS-485电平信号采用差分电平表示，大大增强了抗干扰能力，因此232转485芯片也可以应用于噪声较多的环境中。
总之，232转485芯片是一种重要的串行通信转换芯片，它能够将RS-232标准的电平信号转换为RS-485标准的电平信号，实现不同设备之间的串行通信。
在工业自动化领域中，232转485芯片具有广泛的应用前景。
