钢筋反向弯曲试验方法
钢筋混凝土用钢筋弯曲和反向弯曲试验方法
钢筋混凝土用钢筋弯曲和反向弯曲试验方
法
钢筋混凝土是一种常见的建筑材料，其强度和耐久性都非常优秀。
在建筑中，钢筋混凝土的使用非常广泛，因此对其弯曲性能的测试也非常重要。
本文将介绍钢筋混凝土用钢筋弯曲和反向弯曲试验方法。
钢筋混凝土用钢筋弯曲试验是一种常见的测试方法。
该测试方法的目的是测量钢筋混凝土中钢筋的弯曲性能。
测试时，将一根钢筋固定在两个支撑点之间，然后施加一个力，使其产生弯曲。
通过测量钢筋的弯曲程度和所施加的力，可以计算出钢筋的弯曲强度和弹性模量等参数。
钢筋混凝土用钢筋反向弯曲试验是另一种常见的测试方法。
该测试方法的目的是测量钢筋混凝土中钢筋的抗拉性能。
测试时，将一根钢筋固定在两个支撑点之间，然后施加一个力，使其产生反向弯曲。
通过测量钢筋的反向弯曲程度和所施加的力，可以计算出钢筋的抗拉强度和弹性模量等参数。
在进行钢筋混凝土用钢筋弯曲和反向弯曲试验时，需要注意以下几点。
首先，测试时应该选择合适的试验设备和测试方法，以确保测试结果的准确性和可靠性。
其次，测试时应该严格按照测试标准进行操作，以避免测试误差。
最后，测试结果应该及时记录和分析，以便对钢筋混凝土的弯曲性能进行评估和改进。
钢筋混凝土用钢筋弯曲和反向弯曲试验方法是评估钢筋混凝土弯曲性能的重要手段。
通过这些测试方法，可以有效地评估钢筋混凝土的弯曲性能，为建筑工程的设计和施工提供有力的支持。

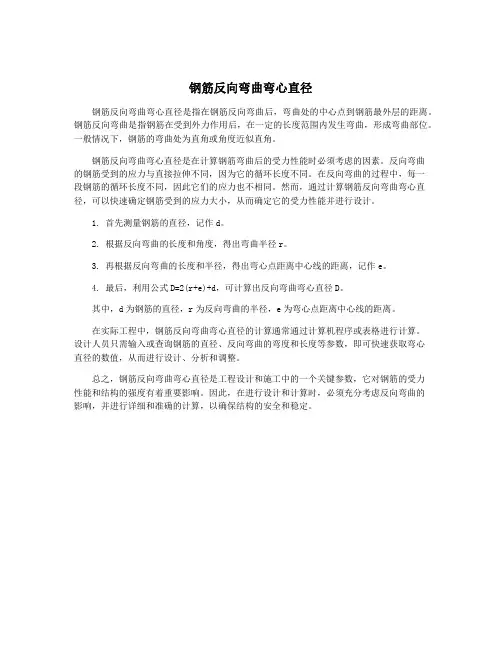

钢筋反向弯曲弯心直径
钢筋反向弯曲弯心直径
钢筋反向弯曲弯心直径是指在钢筋反向弯曲后，弯曲处的中心点到钢筋最外层的距离。
钢筋反向弯曲是指钢筋在受到外力作用后，在一定的长度范围内发生弯曲，形成弯曲部位。
一般情况下，钢筋的弯曲处为直角或角度近似直角。
钢筋反向弯曲弯心直径是在计算钢筋弯曲后的受力性能时必须考虑的因素。
反向弯曲
的钢筋受到的应力与直接拉伸不同，因为它的循环长度不同。
在反向弯曲的过程中，每一
段钢筋的循环长度不同，因此它们的应力也不相同。
然而，通过计算钢筋反向弯曲弯心直径，可以快速确定钢筋受到的应力大小，从而确定它的受力性能并进行设计。
1. 首先测量钢筋的直径，记作d。
2. 根据反向弯曲的长度和角度，得出弯曲半径r。
3. 再根据反向弯曲的长度和半径，得出弯心点距离中心线的距离，记作e。
4. 最后，利用公式D=2(r+e)+d，可计算出反向弯曲弯心直径D。
其中，d为钢筋的直径，r为反向弯曲的半径，e为弯心点距离中心线的距离。
在实际工程中，钢筋反向弯曲弯心直径的计算通常通过计算机程序或表格进行计算。
设计人员只需输入或查询钢筋的直径、反向弯曲的弯度和长度等参数，即可快速获取弯心
直径的数值，从而进行设计、分析和调整。
总之，钢筋反向弯曲弯心直径是工程设计和施工中的一个关键参数，它对钢筋的受力
性能和结构的强度有着重要影响。
因此，在进行设计和计算时，必须充分考虑反向弯曲的
影响，并进行详细和准确的计算，以确保结构的安全和稳定。
钢筋实验取样长度标准-钢筋反向弯曲取样长度800mm
钢筋实验取样长度标准:钢筋反向弯曲取样长度800mm钢筋实验取样长度标准(一）热轧钢筋1、组批规则以同一牌号、同一炉罐号、同一规格、同一交货状态，不超过60吨为一批。
2、取样方法拉伸检验：任选两根钢筋切取。
两个试样，试样长500mm。
冷弯检验：任选两根钢筋切取两个试样，试长度按下式计算：L=1.55*(a+d)+140mm 式中：L—试样长度a—钢筋公称直径d—弯曲试验的弯心直径；按下表取用钢筋牌号(强度等级) HPB235(Ⅰ级) HRB335 HRB400 HRB500 公称直径(mm) 8～20 6～25 28～50 6～2528～50 6～25 28～50 弯心直径 d 1a 3a 4a 4a 5a 6a 7a 在切取试样时，应将钢筋端头的500mm去掉后再切取。
(二)低碳钢热轧圆盘条1、组批规则以同一牌号、同一炉罐号、同一品种、同一尺寸、同一交货状态，不超过60吨为一批。
2、取样方法：拉伸检验：任选一盘，从该盘的任一端切取一个试样，试样长500mm。
弯曲检验：任选两盘，从每盘的任一端各切取一个试样，试样长200mm。
在切取试样时，应将端头的500mm去掉后再切取。
(三)冷拔低碳钢丝1、组批规则甲级钢丝逐盘检验。
乙级钢丝以同直径5吨为一批任选三盘检验。
2、取样方法从每盘上任一端截去不少于500mm后，再取两个试样一个拉伸，一个反复弯曲，拉伸试样长500mm，反复弯曲试样长200mm。
(四)冷轧带肋钢筋1、冷轧带肋钢筋的力学性能和工艺性能应逐盘检验，从每盘任一端截去500mm以后，取两个试样，拉伸试样长500mm，冷弯试样长200mm。
2、对成捆供应的550级冷轧带肋钢筋应逐捆检验。
从每捆中同一根钢筋上截取二个试样，其中，拉伸试样长500mm，冷弯试样长250mm。
如果，检验结果有一项达不到标准规定。
应从该捆钢筋中取双倍试样进行复验。
（五）钢筋焊接接头的取样A、取样规定[根据《钢筋焊接及验收规程》(JGJ18-2023)] 1、钢筋闪光对焊接头取样规定a 在同一台班内，由同一焊工完成的300个同牌号、同直径钢筋焊接接头应作为一批。
钢筋反向弯曲试验方法
钢筋反向弯曲试验方法1、试验方法及依据GB/T1499.2-2018《钢筋混凝土用钢第2部分：热轧带肋钢筋》和GB/T28900-2012 GB/T 28900-2012 《钢筋混凝土用钢材试验方法》2、仪器设备：万能试验机、反向弯曲装置、加热炉3、试样制备3.1 按照GB/T 2975有关规定或供需双方协议切取试样，试样应为交货状态。
3.2 试样应保留原轧制表面，并应平直，试样长度以满足试验要求为准。
3.3 试样预定弯曲部位内不允许有任何机械或手工加工的伤痕。
4 试验程序4.1 弯曲试验4.1.1 试验应在10℃~35℃的室温下进行。
4.1.2 试样应绕弯曲圆弧面(弯心)进行弯曲，弯曲角度α和弯曲圆弧面(弯心)直径D应符合相关产品标准的要求。
4.1.3 弯曲速度应不大于20°/s，可通过对角度指示器所指示的角度进行观察，以调速停机来准确控制弯曲角度，也可以通过可设定和显示角度的仪器仪表来自动控制弯曲角度。
试验完成后应仔细观测试样，若无目视可见的裂纹，则评定为合格。
4.2 反向弯曲试验4.2.1 试样应绕弯曲圆弧面(弯心)进行弯曲，弯曲角度α和弯曲圆弧面(弯心)直径D应符合相关产品标准的要求。
试验应在10℃~35℃的室温下进行。
4.2.2 弯曲后的试样应在100℃的温度下进行时效热处理，保温时间至少为30 min，在空气中自由冷却至室温后，进行反向弯曲试验。
根据相关产品标准或供需双方协议规定，弯曲后的试样也可不进行时效热处理而直接在室温下进行反向弯曲试验。
4.2.3 反向弯曲速度应不大于20°/s。
当反向弯曲到规定角度时，试验设备应能准确停机。
试验完成后应仔细观测试样，若无目视可见的裂纹，则评定为合格。
钢筋验收中常见的弯曲试验及评定标准
钢筋验收中常见的弯曲试验及评定标准钢筋是建筑中常用的材料，对于钢筋的验收是确保建筑结构安全可靠的重要环节。
在钢筋验收中，常见的一项重要试验是弯曲试验，通过该试验可以评定钢筋的弯曲性能是否符合标准要求。
本文将就钢筋弯曲试验及评定标准进行详细介绍。
钢筋弯曲试验是通过对钢筋进行弯曲，以评定其强度和韧性指标。
通常，这项试验是在实验室条件下进行的。
首先，钢筋样品要根据特定规格进行切割和准备。
然后，在试验机上施加逐渐增大的弯曲力，直到钢筋发生断裂或者弯曲到一定程度。
试验过程中，要记录下钢筋的弯曲力和弯曲角度等相关数据。
钢筋弯曲试验主要评定钢筋的抗弯强度和韧性。
抗弯强度是指钢筋在弯曲过程中所承受的最大弯曲力，可以反映钢筋的抗弯能力。
而韧性是指钢筋在弯曲过程中的延性和断裂形态，可以反映钢筋的耐荷能力和破坏形态。
通过进行弯曲试验，可以得到钢筋的抗弯能力和延性等重要参数，从而准确评定钢筋的质量。
钢筋弯曲试验的评定标准主要包括弯曲试验方法和试验结果评定。
钢筋的弯曲试验方法应符合相关标准，如国际标准ISO 7438或国内标准GB/T 232-2010等。
这些标准对试验设备和试验步骤进行了详细规定，确保试验的准确性和可重复性。
试验结果评定主要包括抗弯强度和韧性指标的评定。
抗弯强度的评定通常是根据试验中的最大弯曲力来确定的。
根据相关标准的要求，将试验中得到的最大弯曲力与钢筋的规格进行比较，从而确定抗弯强度是否符合标准要求。
一般来说，抗弯强度应达到或超过设计要求，并且需保证同一规格的钢筋的抗弯强度的差异在一定范围内。
韧性指标的评定主要是通过断裂形态来确定的。
钢筋试验中的断裂形态主要有拉伸断裂和剪切断裂两种类型。
根据标准的要求，如果钢筋在试验过程中发生拉伸断裂，则通常认为具有较好的韧性；而如果钢筋在试验过程中发生剪切断裂，则通常认为韧性较差。
根据试验结果，可以判断钢筋的韧性是否符合标准要求。
此外，对于特殊用途的钢筋，还有一些补充的评定要求。
钢筋自动反向弯曲操作规程
钢筋自动反向弯曲操作规程1. 引言钢筋自动反向弯曲是指利用专门的设备和工艺将钢筋弯成所需的形状和角度的过程。
本文档主要介绍了钢筋自动反向弯曲的操作规程，以确保操作过程安全、高效、准确。
2. 设备准备在进行钢筋自动反向弯曲操作之前，需要做好一系列的设备准备工作。
2.1 设备检查在操作之前，应仔细检查钢筋自动反向弯曲设备的各个部件是否完好，特别注意以下几个方面：•机器底座是否稳定，是否有松动的螺栓或螺母；•驱动系统是否正常运转，润滑情况是否良好；•控制系统是否正常，各个按钮、指示灯是否正常，是否有异常声音。
2.2 辅助工具准备除了自动反向弯曲设备外，还需要准备一些辅助工具，如：•钢筋检测工具，用于检测弯曲后钢筋的尺寸和形状是否符合要求；•弯曲角度和弯曲半径规格表，用于参考和记录弯曲要求。
3. 操作步骤以下是钢筋自动反向弯曲的操作步骤：3.1 安全防护在开始操作之前，操作人员应穿戴好安全防护用品，包括安全帽、防护眼镜、耳塞等，确保工作环境安全。
3.2 调整设备•根据弯曲要求，调整机器的角度和弯曲半径，注意不要超出设备的承载范围；•确保机器底座稳固，并将钢筋固定在机器的定位夹具上。
3.3 设定参数根据钢筋的尺寸和要求的弯曲角度，设定自动反向弯曲设备的相应参数，包括弯曲速度、弯曲角度、弯曲次数等。
3.4 操作控制•按下启动按钮，使设备开始运行；•监控操作过程中的运行状态，特别注意是否有异常情况出现；•根据需要，调整设备的工作速度和弯曲角度。
3.5 检验钢筋•在完成自动反向弯曲后，将钢筋取出，并使用钢筋检测工具进行检验；•检查钢筋的尺寸和形状是否符合要求，记录检测结果。
4. 安全注意事项在进行钢筋自动反向弯曲操作时，需要注意以下安全事项：•操作人员必须经过专门培训，熟悉设备操作流程和安全规范；•严禁使用损坏或老化的设备进行操作；•不得超出设备的工作范围和参数限制；•操作过程中应注意周围环境和他人的安全。
5. 结束语钢筋自动反向弯曲是一种高效、准确的钢筋加工方式，但在操作过程中需严格遵守操作规程和安全注意事项，以确保操作过程的安全性和工作效率。
钢筋弯曲试验机操作规程
钢筋弯曲试验机操作规程
I、启动：合上设备总电源，按下电源开关，设备进入待机状态,可通过按键对设备参数设定和工作控制。
2、正弯设定：按下“设置”键，运用”键选择所需位数，“t”“I”键改变数字的大小，以达到所需弯曲角度。
设置完按“确定”键确定。
3、反弯设定：按下“选择”键光标在正弯角度设置和反弯角度设置之间转换，已达到两者之间分别设置，方法同“正弯设定北
4、放入钢筋，由夹紧装置将试件夹紧，按“正旋点动”按键使正旋工作轴靠近并接近试样后，点击“自动正旋”按键，使弯曲到设定角度，自动停车。
5、由夹紧装置将试件夹紧，按“反旋点动”按键，试验机“反向”弯曲，当弯曲到设定角度时，自动停车。
6、试验结束后，按下电源开关，电源指示灯灭，拉下设备总电源，清理仪器周边卫生。
钢筋正反向弯曲试验机操作规程
作业指导书
JHIC/OG.BM11-2016
钢筋正反向弯曲试验机操作规程
2018-10-18 发布 2018-11-01 实施
天津市房屋质量安全鉴定检测中心有限公司 发布
钢筋正反向弯曲试验机操作规程
1基本要求
1.1电源要求：380V
1.2环境要求：10-40℃
2使用方法
2.1把换向阀向下拔至“中间位置”，保压数分钟使油液温度适当升高。
2.2启动电机，此时电机空转，再按试件的尺寸把弯曲支座的距离调整好，紧固螺丝螺母，选择适当的弯心直径安装在活塞下端，放好试件并把上方长方体块调到最外面位置。
2.3把换向阀向下按，开始试验，根据指针下方刻度向下压至指定角度，完成钢筋正弯试验。
2.4取下钢筋进行反弯试验，更换反弯专用压头，放好试件并把上方长方体快调到最上的位置，根据刻度压到指定角度，完成反弯试验。
3注意事项
3.1仪器应在室内使用。
3.2活动部件经常擦拭，保持活动自如。
3.3紧固部件松动时要修理、紧固。
3.4油液使用一年后要换同型号油。
3.5试验完毕后，应尽快使换向阀换向到“中间”位置，使油泵处在无荷载状态下运转。
3.6使用中压力表上无压力指示或油缸不工作：
a、压力表因碰撞而损坏。
b油缸不上油①冬季油粘度大，夏季油粘度小。
②油泵下的溢油螺栓没有拧紧。
③溢油阀工作不正常对油的污染比较敏感。
其次是由于油缸活塞长期在油中腐蚀密封圈老化造成不上压，油缸不工作。
3.7渗漏：长期使用会出现油管接头处有渗漏情况，可能有“O”型圈老化，复合圈老化，更换为宜。
第1页共1页。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢筋反向弯曲试验方法
1、试验方法及依据GB/《钢筋混凝土用钢第2部分：
热轧带肋钢筋》和GB/T28900-2012 GB/T 28900-2012 《钢
筋混凝土用钢材试验方法》
2、仪器设备：
万能试验机、反向弯曲装置、加热炉
3、试样制备
按照GB/T 2975有关规定或供需双方协议切取试样，试样应为交货状态。
试样应保留原轧制表面，并应平直，试样长度以满足试验要求为准。
试样预定弯曲部位内不允许有任何机械或手工加工的伤痕。
4 试验程序
弯曲试验
试验应在10℃~35℃的室温下进行。
试样应绕弯曲圆弧面(弯心)进行弯曲，弯曲角度α和弯曲圆
弧面(弯心)直径D应符合相关产品标准的要求。
弯曲速度应不大于20°/s，可通过对角度指示器所指示的角
度进行观察，以调速停机来准确控制弯曲角度，也可以通过可设定和显示角度的仪器仪表来自动控制弯曲角度。
试验完成后应仔细观测试样，若无目视可见的裂纹，则评定为合格。
反向弯曲试验
试样应绕弯曲圆弧面(弯心)进行弯曲，弯曲角度α和弯曲圆
弧面(弯心)直径D应符合相关产品标准的要求。
试验应在10℃~35℃的室温下进行。
弯曲后的试样应在100℃的温度下进行时效热处理，保温时间至少为30 min，在空气中自由冷却至室温后，进行反向弯曲试验。
根据相关产品标准或供需双方协议规定，弯曲后的试样也可不进行时效热处理而直接在室温下进行反向弯曲试验。
反向弯曲速度应不大于20°/s。
当反向弯曲到规定角度时，
试验设备应能准确停机。
试验完成后应仔细观测试样，若无目视可见的裂纹，则评定为合格。
