XPS数据分析基本过程
XPS数据分析方法
XPS数据分析方法XPS数据分析方法指的是通过使用X射线光电子能谱（XPS）来研究材料表面元素的组成、化学状态、分布以及电荷状态等信息的一种分析方法。
XPS是一种非破坏性的表面分析技术，主要用于材料科学、化学、物理、能源等领域的表面和界面分析。
下面是关于XPS数据分析方法的一些内容。
1.XPS原理XPS是基于光电离现象的一种分析技术。
当实验样品暴露在具有一定能量的X射线束下时，样品表面的原子会被激发，其中部分电子会被激发到费米能级以上，形成X射线光电子。
这些光电子经电场作用会被收集并形成能谱。
通过分析能谱可以得到样品表面元素的信息。
2.XPS数据处理XPS实验获得的原始数据包含了来自不同元素的能量信号，以及其他噪声信号。
数据处理旨在提取出有用的能量信号，并将其定性和定量分析。
常见的数据处理步骤包括信号峰形辨认、能量校正、背景修正和分峰拟合等。
3.峰形辨认峰形辨认是将实验数据中的峰与相应的元素进行匹配的过程。
每个元素具有特定的光电子能量，因此可以通过比较实验获得的能谱与已知元素的能谱进行匹配，确定元素的存在。
4.能量校正能谱中的能量量度需要进行校正，以获得准确的能谱峰位置。
能量校正的常用方法是通过硬币吸收边界（coinicidence absorption edge）或内部参考能谱进行校正。
这样可以消除能量测量中的偏差。
5.背景修正实验信号中常常会包含一些背景信号，如弹性散射信号、底部信号等。
这些背景信号对于准确的数据分析来说是干扰因素，需要进行背景修正。
背景修正的方法可以是线性背景修正或曲线拟合法。
6.分峰拟合分峰拟合是基于已知的能量峰进行曲线拟合，以确定元素在样品中的化学状态和相对丰度。
常见的拟合函数包括高斯函数、洛伦兹函数和Pseudo-Voigt函数等。
7.数据分析通过对能谱的峰进行定量分析，可以获得材料表面元素的组成和相对丰度。
此外，还可以通过分析峰的形状和位置得到元素的化学状态信息。
通过与已知物质的对比，可以推测样品的化学成分，并深入了解材料的特性。

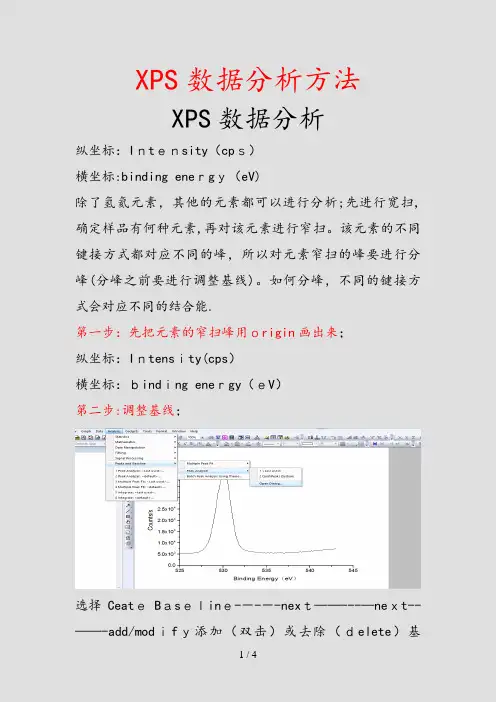

2020年XPS数据分析方法(实用)
XPS数据分析方法
XPS数据分析
纵坐标：Iｎtｅｎsity（cpｓ）
横坐标:binding eneｒgｙ（eV)
除了氢氦元素，其他的元素都可以进行分析;先进行宽扫,确定样品有何种元素,再对该元素进行窄扫。
该元素的不同键接方式都对应不同的峰，所以对元素窄扫的峰要进行分峰(分峰之前要进行调整基线)。
如何分峰，不同的键接方式会对应不同的结合能.
第一步：先把元素的窄扫峰用ｏrigin画出来；
纵坐标：Iｎtensｉty(cps）
横坐标：ｂindｉng eneｒgy（ｅV）
第二步:调整基线；
选择Ceatｅ Bａsｅｌinｅ-－-－-nexｔ——---—neｘt--——-add/modｉfｙ添加（双击）或去除（ｄelete）基
点，保证基线水平—-－--Ｆｉnish
最小化图,会出现调整基线后的坐标.插入一列，
单机右键选择seｔｃolumn valｕes 输入ｃoｌ（ｂ)－ｃoｌ(d)：即开始纵坐标减去调整基线后的纵坐标。
再用横坐标与刚开始得到的纵坐标作图-——-——调整基线后的XPＳ窄扫图。
第三步:对峰求积分面积；
选择integrａｔｅ peakｓ—－-——ｎｅxt————---狂点--－-－－完成
即arｅａ为峰的面积.
第四步：分峰较难(有专门的分峰软件，orｉｇin也能分峰)第五步：求组分元素比：
元素比等于：窄扫峰面积/ＸＰS灵敏度因子(每一个元素的灵敏度因子不一致）
咱们这边西工大的XPS设备选择的是铝板（AlK α)。
...谢阅...。

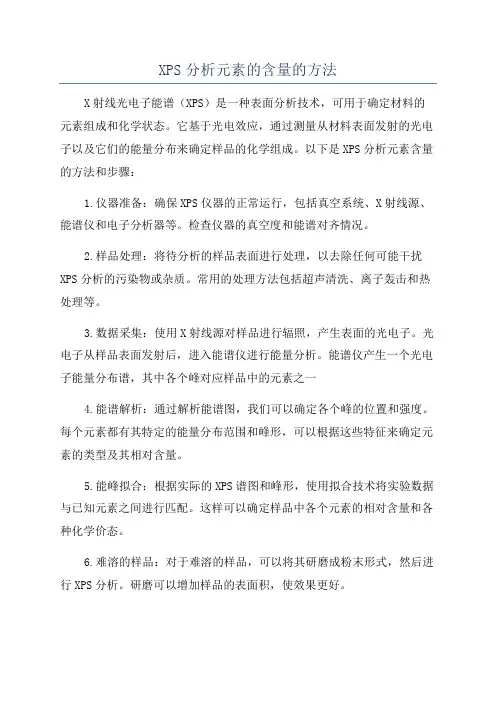

XPS分析元素的含量的方法
XPS分析元素的含量的方法X射线光电子能谱（XPS）是一种表面分析技术，可用于确定材料的元素组成和化学状态。
它基于光电效应，通过测量从材料表面发射的光电子以及它们的能量分布来确定样品的化学组成。
以下是XPS分析元素含量的方法和步骤：1.仪器准备：确保XPS仪器的正常运行，包括真空系统、X射线源、能谱仪和电子分析器等。
检查仪器的真空度和能谱对齐情况。
2.样品处理：将待分析的样品表面进行处理，以去除任何可能干扰XPS分析的污染物或杂质。
常用的处理方法包括超声清洗、离子轰击和热处理等。
3.数据采集：使用X射线源对样品进行辐照，产生表面的光电子。
光电子从样品表面发射后，进入能谱仪进行能量分析。
能谱仪产生一个光电子能量分布谱，其中各个峰对应样品中的元素之一4.能谱解析：通过解析能谱图，我们可以确定各个峰的位置和强度。
每个元素都有其特定的能量分布范围和峰形，可以根据这些特征来确定元素的类型及其相对含量。
5.能峰拟合：根据实际的XPS谱图和峰形，使用拟合技术将实验数据与已知元素之间进行匹配。
这样可以确定样品中各个元素的相对含量和各种化学价态。
6.难溶的样品：对于难溶的样品，可以将其研磨成粉末形式，然后进行XPS分析。
研磨可以增加样品的表面积，使效果更好。
7.双层元素：有时，两个或多个元素可能在能谱中产生重叠的峰。
这种情况下，可以通过使用不同入射能量的X射线并相应地调整解析仪器的参数来分离这些重叠的峰。
8.参考样品：为了确定元素含量，可以使用已知元素含量和化合价的标准样品进行校准。
这些参考样品可以是纯元素样品、合金样品或已知成分的化合物样品。
9.结果分析：根据峰的位置和强度，可以确定样品中元素的相对含量。
可以使用相关软件进行数据处理和结果分析。
XPS分析元素含量的方法非常精确和可靠，可以应用于各种材料和领域，如表面化学、薄膜研究、催化剂分析、材料表征等。
通过XPS分析，可以获得关于材料元素组成和表面化学状态的重要信息，有助于研究材料性质和优化材料性能。
XPS原理及分析
XPS原理及分析X射线光电子能谱（XPS）是一种用于研究固体表面化学性质的表面分析方法。
它利用X射线照射样品表面，通过测量样品表面光电子的能谱，来获得样品表面元素的化学状态、化学成分以及化学性质的信息。
XPS的基本原理是根据光电效应：当X射线通过样品表面时，部分X射线会被样品上的原子吸收，从而使得原子的内层电子被激发出来。
这些激发出的电子称为光电子。
光电子的能量与原子的内层电子能级相关，不同元素的光电子能谱特征能量不同。
通过测量光电子的能量分布，可以推断出样品表面元素的化学状态和化学成分。
XPS分析的步骤如下：1.准备样品：样品必须是固体，并且表面必须是光滑、干净、无杂质的。
样品可以是块状、薄膜或粉末。
2.X射线照射：样品放在真空室中，通过X射线照射样品表面。
X射线能量通常在200-1500eV之间。
3.光电子发射：被照射的样品会发射出光电子。
光电子的能量与原子的内层电子能级有关。
4.能谱测量：收集并测量光电子的能量分布。
能谱中的光电子峰表示不同元素的化学状态和存在量。
5.数据分析：根据能谱中的光电子峰的位置和峰面积，可以推断出样品表面元素的化学状态和存在量。
XPS的主要应用领域包括固体表面成分分析、材料表面效应研究、化学反应在表面的过程研究等。
XPS可以提供关于固体材料的表面化学性质、形态结构以及表面反应过程的有关信息，因此被广泛应用于材料科学、化学、表面物理等领域。
总结而言，XPS是一种非常有用的表面分析技术，可以提供有关固体表面化学性质和化学成分的信息。
通过测量光电子的能量分布，可以推断出样品表面元素的化学状态和存在量。

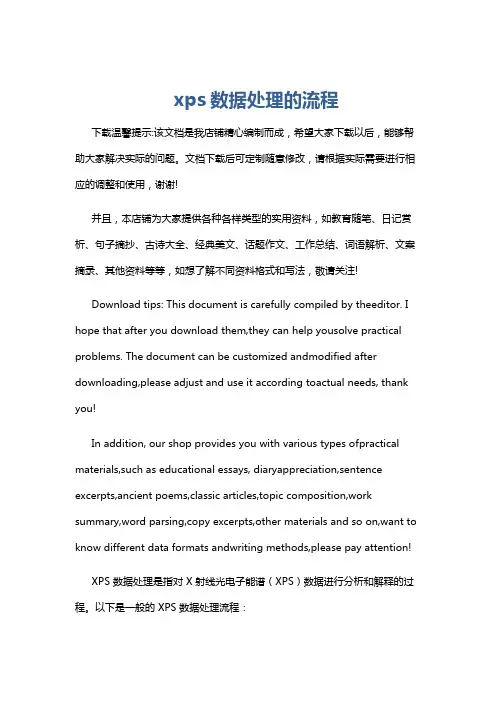

xps数据处理的流程
xps数据处理的流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!XPS 数据处理是指对 X 射线光电子能谱（XPS）数据进行分析和解释的过程。
XPS原理数据分析方法讲解
XPS原理数据分析方法讲解XPS（X射线光电子能谱）是一种用于表面分析的常用方法，可以用于确定样品中元素的化学状态和测量元素的相对丰度。
本文将讲解XPS的原理和数据分析方法。
1.XPS原理：XPS利用物质表面发射的光电子来研究元素的化学状态和相对丰度。
其原理基于以下两个过程：-光电子发射：当一束X射线照射到样品表面时，光子通过光电效应将电子从样品表面的原子中解离出来。
这些光电子的动能与其所来自的原子的束缚能有关，因此可以通过测量光电子的动能来确定原子的化学状态。
-表面分析：通过测量不同能量的X射线和测量发射光电子的能量和强度，可以得到元素的谱图。
X射线的能量可以调节，从而选取特定能量的X射线与特定元素相互作用，进一步确定元素的化学状态和相对丰度。
2.数据分析方法：XPS谱图包括两个主要部分：能级谱和分析谱。
能级谱用于确定元素的化学状态，分析谱用于计算元素的相对丰度。
-能级谱分析：1）首先，将能级谱分为两个区域：高分辨率核电子谱（Valence Band）和低分辨率核电子谱（Core Level）。
2）高分辨率核电子谱用于确定元素的键合状态和价态。
通过观察能级峰的位置和形状，可以判断原子是否在化合物中。
3）低分辨率核电子谱用于确定元素的元素组成。
通过测量特定能级的光电子峰的相对强度，可以计算元素的相对丰度。
-分析谱分析：1）利用分析谱可以计算元素的相对丰度。
分析谱根据元素的主要光电子峰的能量和强度来建立。
通过测量每个元素的主要光电子峰的峰强和标准物质的峰强，可以计算元素的相对丰度。
2）校正数据。
由于光电子的逃逸深度和电子的信号衰减，测量到的峰强可能与真实丰度有所偏差。
因此，需要进行校正，建立校正曲线，将峰强转换为相对丰度。
3.XPS仪器：XPS仪器由以下几部分构成：-X射线源：提供特定能量的X射线，用于激发样品释放光电子。
-能谱仪：包括投射能量分辨部分和检测器，用于测量发射光电子的能量和强度。
-样品台：用于固定和聚焦样品，可控制样品在X射线照射下的角度和位置。
XPS原理数据分析方法讲解
1.00E+05
Na1s Ce3d5 F1s ??? C1s Ca2p ??? N1s ??? Si2p
4.00E+04 320 310 300 290 280 270 260
560
550
540 530
520
510
500
490
480
2.00E+05
Binding Energy (eV)
Binding Energy (eV)
样品表面污染
• 样品表面污染不仅降低原始信号的强度， 还出现污染物的干扰峰和背景的提升
信号电子逃逸深度与表面分析
• XPS属于表面分析，分析深度取决于信号电子 属于表面分析 分析深度取决于信号电子 逃逸深度，取决于电子在固体中散射平均自由 程λ，其典型分析深度 3 λ λ ＝6nm。 • 覆盖层厚度t对信号电子强度的影响 如果样品表面存在t＝2nm污染覆盖层，则信号 Im衰减(Im/I)＝exp(2/2)=2.7 倍，这里取 倍 这里取λtm＝ 2nm。 • 覆盖层以下的信号电子进入探测器前，在覆盖 覆盖层以下的信号电子进入探测器前 在覆盖 层中散射，导致背景抬起。
样品台结构
• X，Y，Z行程范围和倾角（ 行程范围和倾角 θ）范围 范围
– X：50mm，Y：20mm，Z：12mm / /1um – θ：－90deg～60deg，分辨1deg
• 样品大小： 样品大小
– 高度： <=2（大台子）， <=3mm（小台子） – X ，Y X‐ray – 倾角: θ <60deg
与样品制备有关部件
• • • • • • 样品台及配件 样品台 件 加热台、冷冻台、蒸发器、高压反应池 断裂台、刮削器 手套箱 原位制样 ……
XPS分析方法与原理
XPS分析方法与原理X射线光电子谱（X-ray photoelectron spectroscopy，XPS）是一种用于表征固体表面和界面化学组成及化学状态的表征技术。
它是一种基于光电效应的非破坏性表征方法，利用高能量的X射线激发样品，将表面的电子从原子轨道中解离出来，并通过测量解离出的电子的能量来确定样品表面元素的原子态和化学价态。
XPS分析方法的原理基于电子能量损失（EELS）、电子荧光（ESCA）和光电效应原理。
当X射线射入样品表面时，它会与样品表面的原子发生相互作用，其中一部分X射线会被电子散射或吸收，导致电子从内层壳层被挤出。
这些抛射的电子称为光电子，其动能（或能量）与光电效应的出发原理，即光子的能量与电子的结合能之差成正比。
XPS仪器主要由以下部分组成：一个射线源，一套高真空环境系统，一个能量分辨光电子能谱仪，一个探测器和一个数据处理系统。
在XPS分析中，常用的光源是镓（AlKα，能量1486.6eV）或镉（CdLα，能量3464.9eV）的X射线源。
这些X射线通过一系列准直和磁透镜系统后聚焦在样品表面上，从而激发样品表面的电子。
光电子离开样品表面后，通过电子能谱仪，能够根据电子的能量、角度和起飞位置来测量电子的能谱。
一般来说，高分辨率光电子能谱仪是由一个行程舞台、一个能量分辨系统和一个多通道探测器组成的。
行程舞台用于定位所感兴趣的区域，能量分辨系统用于提供所需的能量分辨率，多通道探测器用于收集并记录光电子能谱。
最后，通过对收集到的电子能谱数据进行分析处理，可以得到关于样品表面元素的化学状态和含量信息。
通过比较实验得到的光电子能谱与标准能谱数据库中的数据进行匹配，可以确定样品中不同元素的化学状态。
XPS方法可以提供丰富的信息，如元素的化学价态、元素的化学环境和表面化学组成等。
它具有高灵敏度、高表面分辨率和化学态分辨率、化学信息的定性和定量分析能力等特点，因此在材料科学、表面科学、催化剂研究、固体界面分析等领域得到广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XPS数据分析基本过程
定性分析
首先扫描全谱，由于荷电存在使结合能升高，因此要通过C结合能284.6eV 对全谱进行荷电校正，然后对感兴趣的元素扫描高分辨谱，将所得结果与标准图谱对照，由结合能确定元素种类，由化学位移确定元素得化学状态，为了是结果准确在每一次扫描得结果分别进行荷电校正。
XPS谱图中化学位移的分析一般规律为：
1、原子失去价电子或因与电负性高的原子成键而显正电时，内层电子结合能升高。
2、原子获得电子而荷负电时，内层电子结合能减小。
3、氧化态越高，结合能越大。
4、价层发生某种变化时，所有内层电子化学位移相同。
5、对于XPS峰主量子数n小的壳层比n大的峰强，n相同的角量子数l大的峰强，n，l相同的j大的峰强。
定量分析
选取最强峰的面积或强度作为定量计算的基础，多采用灵敏度因子法，因为各元素产生光电子时的含量强度和含量不一定成正比，从而利用灵敏度因子对强度进行修正，其做法为：以峰边、背景的切线交点为准扣除背景，计算峰面积或峰强，然后分别除以相应元素的灵敏度因子法，就可得到各元素的相对含量，这个相对含量是原子个数相对含量即摩尔相对含量。
XPS图谱的分峰处理
由于在制备过程中外界条件不可能完全均匀一致，因而对于同一元素可能存在不同的化学态，而各化学态产生的峰又有可能相互重叠，这样就对定性、定量分析带来了不便，因而在进行数据分析时需要对可能存在重叠的峰进行分峰处理，目前有很多数据处理软件可以进行分峰运算，其原理都是利用高斯－洛沦兹函数，其中XPSpeak为一位台湾学者编写的程序，其采用图形用户界面（GUI），用于XPS分峰处理操作方便，简单易学。
XPSpeak运行后其界面为：
上面的窗口主要用于图形显示，即原始数据图谱、分离的峰、拟和的峰都将在此窗口中显示，在主菜单栏中Data中选择打开的数据类型，由于不同的设备输出的数据格式不同，所以一般需要将原始数据转换成Ascii格式；在进行分峰处理前需要扣除背景，在Background菜单中选择扣除背景的参数；在Add Peak 菜单中选择增加峰的参数如峰位、峰面积、半峰宽等。
设置扣除背景，增加峰的参数的窗口如下：。
