接近开关的安装、配线的注意事项
接近开关的安装、配线的注意事项
1.周围金属的影响
安装接近开关时，请按照下图预留足够空间，以防该开关受欲检测物体以外的其他金属的影响。
2.相互干扰
当 2 个或 2 个以上的接近开关平行或相对安装时，请务必按下图保持足够的距离，否则会被彼此的磁场影响，而相互产生干扰。
注：（）内的数值，供不同频率机种使用。
3.保护构造
4.配线注意事项
5.漏电电流之影响
使用二线式感应器时，在接近开关 OFF 时，回路仍会产生极小的电流，即漏电电流。
而此漏电电流会使负载产生极小的电压，引起负载的复位不良。
.对策：并联一个分压电阻在负载上，则可降低负载上的漏电电流，如图所示。
IL：接近开关漏电电流[mA]。
V OFF：负载的复位电压[V]。
Zim：负载的阻抗[KΩ]。
接近开关的接线方法
接近开关的接线方法接近开关是一种用于检测物体靠近或远离的传感器，广泛应用于工业自动化领域。
正确的接线方法对于接近开关的正常工作至关重要。
本文将介绍接近开关的接线方法，帮助您正确地安装和使用接近开关。
首先，接近开关通常有三个接线端子，分别是电源端子（通常标有“+”和“-”）、输出端子和地线端子。
接近开关的电源端子用于连接电源，输出端子用于连接控制器或执行器，地线端子用于接地。
接近开关的接线方法一般分为两种，分别是PNP型和NPN型。
PNP型接近开关的接线方法如下，首先将电源的正极连接到接近开关的“+”端子，负极连接到接近开关的“-”端子，然后将输出端子连接到控制器或执行器。
最后，将地线端子接地。
这样就完成了PNP型接近开关的接线。
NPN型接近开关的接线方法如下，首先将电源的负极连接到接近开关的“-”端子，正极连接到接近开关的“+”端子，然后将输出端子连接到控制器或执行器。
最后，将地线端子接地。
这样就完成了NPN型接近开关的接线。
在接线过程中，需要注意以下几点，首先，接近开关的电源电压必须与控制器或执行器的工作电压匹配，否则会导致设备无法正常工作或损坏。
其次，接近开关的输出端子需要根据具体的控制需求连接到相应的设备上，确保信号传输的准确性和稳定性。
最后，接近开关的地线端子必须接地，以确保设备的安全运行。
总之，接近开关的接线方法是安装和使用接近开关的重要环节，正确的接线方法可以保证设备的正常工作，提高生产效率，降低故障率。
希望本文介绍的接近开关的接线方法对您有所帮助，谢谢阅读！。
m18接近开关接线方法
m18接近开关接线方法m18接近开关是一种常用的传感器设备，用于检测物体的接近与否。
它在工业自动化领域广泛应用，可以实现非接触式的物体检测和位置控制。
本文将介绍m18接近开关的接线方法及相关注意事项。
一、m18接近开关的基本原理m18接近开关是一种电磁感应式开关，它利用物体靠近开关时产生的感应电流来触发开关动作。
当物体靠近开关时，感应电流会改变开关内部的电磁场，从而使开关触发动作。
通过检测开关的触发信号，可以判断物体的存在与否，从而实现相应的控制。
二、m18接近开关的接线方法m18接近开关通常有三个引脚，分别是公共端（COM）、常开端（NO）和常闭端（NC）。
根据具体的应用需求，可以选择不同的接线方式。
1. NPN接线方式NPN接线方式是m18接近开关最常见的接线方式之一。
在NPN接线方式下，常开端（NO）和公共端（COM）之间接入外部负载，常闭端（NC）不使用。
当检测到物体时，开关的常开端与公共端之间形成导通通路，外部负载得到电流，从而实现相应的控制。
接线步骤如下：（1）将开关的公共端（COM）接入电源的负极，即地线；（2）将开关的常开端（NO）接入外部负载；（3）将外部负载的另一端接入电源的正极，即电源线。
2. PNP接线方式PNP接线方式与NPN接线方式类似，只是开关的极性相反。
在PNP 接线方式下，常开端（NO）和公共端（COM）之间接入外部负载，常闭端（NC）不使用。
当检测到物体时，开关的常开端与公共端之间形成断路，外部负载得不到电流，从而实现相应的控制。
接线步骤如下：（1）将开关的公共端（COM）接入电源的正极，即电源线；（2）将开关的常开端（NO）接入外部负载；（3）将外部负载的另一端接入电源的负极，即地线。
三、m18接近开关的注意事项在使用m18接近开关时，需要注意以下几点：1. 选择适当的工作电源：m18接近开关通常有不同的工作电源供选择，如DC 10-30V和AC 90-250V。
欧姆龙接近开关的正确安装方法
欧姆龙接近开关的正确安装方法欧姆龙接近开关作为一种高精度的传感器，广泛应用于自动化设备中，以确保设备的准确控制与高效运行。
正确安装接近开关对于保障设备性能至关重要。
以下将详细介绍欧姆龙接近开关的正确安装方法。
### 安装前的准备工作1.**了解产品规格**：在安装前，首先应详细阅读欧姆龙接近开关的产品说明书，了解其技术参数、安装尺寸及适用环境等。
2.**准备工具**：准备所需的安装工具，如螺丝刀、扳手、剥线钳等。
3.**检查开关**：在安装前检查接近开关的外观是否完好，功能是否正常。
### 正确安装步骤1.**定位安装位置**：根据控制对象的实际位置，确定接近开关的安装位置，确保开关的感应面与控制对象保持适当的距离。
2.**固定开关**：使用螺丝将接近开关固定在设备上，注意要垂直或平行于控制对象，避免倾斜安装。
3.**接线操作**：- 使用剥线钳剥去电缆的绝缘层。
- 将电缆的裸露部分插入开关的接线端子中，注意按照产品说明书中的接线图进行正确接线。
- 确保接线牢固，避免虚接或短路现象。
4.**检查与测试**：- 完成接线后，再次检查开关的安装是否牢固，接线是否正确。
- 使用测试仪器或简单电路测试接近开关的功能是否正常。
### 注意事项- **防尘防水**：根据接近开关的防护等级，确保安装环境符合要求，必要时采取防尘、防水措施。
- **避免剧烈振动**：安装时应避免将接近开关安装在剧烈振动的位置，以免影响其正常工作。
- **防止电磁干扰**：安装接近开关时应远离强电磁场，以防电磁干扰影响其检测精度。
- **安全距离**：确保安装时人体与带电部分保持安全距离，注意安装过程中的安全。
- **维护与检查**：安装后应定期检查接近开关的工作状态，及时进行清洁和维护。
通过以上步骤，可以确保欧姆龙接近开关的正确安装，从而保障自动化设备的稳定运行。
倍加福接近开关安全操作及保养规程
倍加福接近开关安全操作及保养规程1. 前言倍加福接近开关是一种常用于工业自动化领域的装置，它能够检测靠近或离开某个目标物体的距离，并发出相应的信号。
在使用和维护倍加福接近开关时，应当注意其安全操作和保养规程，以确保设备的正常运行和人员的安全。
本文将详细介绍倍加福接近开关的安全操作和保养规程。
2. 安全操作规程2.1 安装位置应将倍加福接近开关安装在固定位置，并不得随意更改其安装位置。
在安装过程中，应注意以下事项：•安装位置应选择在机器设备的相对安全区域内，避免安装在易触及、易碰撞或易受到震动的地方。
•在安装之前，应先关闭设备电源，并在安装之后进行必要的线路连接，确保接近开关能够与设备正常工作。
•安装时应采用固定螺栓或者其他可靠固定件进行安装，确保接近开关固定在正确的位置上。
•安装之后，应进行一定的安装检查，确保接近开关处于一个稳定的位置上。
同时，还需要将接近开关垂直于正常使用时的表面放置，并用水平仪进行检查。
2.2 线路连接接近开关的线路连接应按照规范和标准进行连接，确保线路连接的安全和可靠性。
在线路连接过程中，需要注意以下事项：•在连接前，应先切断所有电源并接通接近开关。
所有操作应由经过培训的专业人员进行。
•在连接线路时，应按照说明书正确地连接线路。
如果必要，需要使用正确的插头和电缆，并注意接线是否松动。
•当线路连接完成后，应该继续进行各项安全检查，确保电路连接正确和可靠。
2.3 使用规程在正常使用接近开关时，应遵循以下使用规程：•监测接近开关所连接的设备，确保设备处于安全状态，避免工人伤害。
•确保接近开关未受到严重的机器冲击或集装箱运输的损坏等过项目。
•禁止对接近开关进行任何构造性修改或骚扰，确保设备工作稳定和可靠。
2.4 维护保养在使用接近开关的过程中，应注意以下维护保养事项：•每年对接近开关进行清洁和检查，确保接近开关能够正常工作并更换电池。
•如果接近开关运行不正常，应立即停机检查，在维修时，应关闭接近开关的电路以避免电击。
接近开关安全操作及保养规程
接近开关安全操作及保养规程一、接近开关的定义接近开关是一种自动控制元件，它可以实现对机器的自动控制。
当对象接近其检测范围时，它会自动输出信号，触发机器的相应动作。
二、接近开关的分类接近开关按照探测原理可分为磁性、光电、电容和感应式等四种类型。
根据外形和安装方式可划分成不同的类型，例如插头式、方形和圆柱形等等。
三、接近开关的安全操作规程1.在选择接近开关时，应考虑探测距离、安装方式和电压等因素，并按照指示书的说明正确安装。
2.严格遵守接近开关的工作电源和信号输出规范，以免造成安全事故。
3.当安装接近开关时，应注意只有工作区域内的对象才能被检测到，以保证其正常工作。
4.在工作过程中，应观察并记录接近开关的输出情况，以便及时处理异常情况。
5.如果需要更换接近开关，必须先将电源断开，然后进行更换，否则可能会导致触电事故。
6.在进行维修或更换接近开关时，必须先将相关设备的电源断开，以确保工作人员的安全。
7.除非特殊情况下，否则应禁止更改接近开关的工作电源和信号输出规范。
四、接近开关的保养规程1.定期检查接近开关的工作状态，切勿忽略其正常工作状态。
2.清洁接近开关表面，确保其灵敏度和性能不受影响。
3.对于常使用的接近开关，应定期检查其内部结构是否完好，以确保正常工作。
4.在更换接近开关时，应使用相同型号的开关，以确保其兼容性和工作性能。
5.保养接近开关时，应使用原厂推荐的清洁液进行清洁，以保证其性能和寿命。
6.对于长期未使用的接近开关，应特别注意其可靠性，避免出现工作不良或崩溃的情况。
7.对于各类接近开关，应在符合其规格和说明书要求的工作环境下使用，以确保其性能和可靠性。
五、结论本文以接近开关为主题，介绍了接近开关的概念、分类、安全操作和保养规程，希望能对使用和维护接近开关的人员有所帮助，避免因操作不当而导致的安全事故或技术问题。

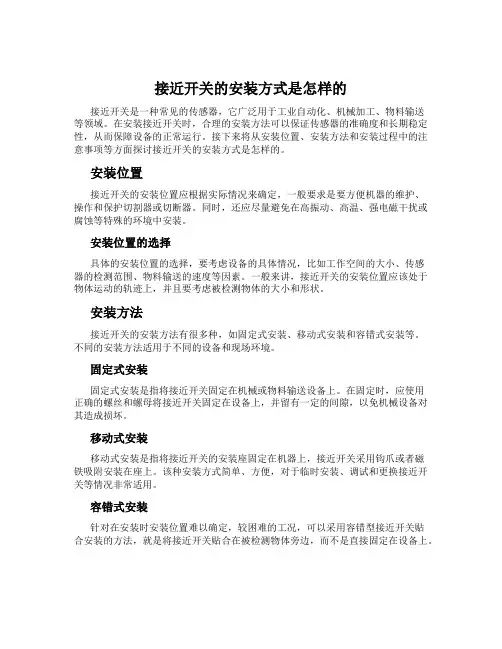

接近开关的安装方式是怎样的
接近开关的安装方式是怎样的接近开关是一种常见的传感器，它广泛用于工业自动化、机械加工、物料输送等领域。
在安装接近开关时，合理的安装方法可以保证传感器的准确度和长期稳定性，从而保障设备的正常运行。
接下来将从安装位置、安装方法和安装过程中的注意事项等方面探讨接近开关的安装方式是怎样的。
安装位置接近开关的安装位置应根据实际情况来确定，一般要求是要方便机器的维护、操作和保护切割器或切断器。
同时，还应尽量避免在高振动、高温、强电磁干扰或腐蚀等特殊的环境中安装。
安装位置的选择具体的安装位置的选择，要考虑设备的具体情况，比如工作空间的大小、传感器的检测范围、物料输送的速度等因素。
一般来讲，接近开关的安装位置应该处于物体运动的轨迹上，并且要考虑被检测物体的大小和形状。
安装方法接近开关的安装方法有很多种，如固定式安装、移动式安装和容错式安装等。
不同的安装方法适用于不同的设备和现场环境。
固定式安装固定式安装是指将接近开关固定在机械或物料输送设备上。
在固定时，应使用正确的螺丝和螺母将接近开关固定在设备上，并留有一定的间隙，以免机械设备对其造成损坏。
移动式安装移动式安装是指将接近开关的安装座固定在机器上，接近开关采用钩爪或者磁铁吸附安装在座上。
该种安装方式简单、方便，对于临时安装、调试和更换接近开关等情况非常适用。
容错式安装针对在安装时安装位置难以确定，较困难的工况，可以采用容错型接近开关贴合安装的方法，就是将接近开关贴合在被检测物体旁边，而不是直接固定在设备上。
安装过程中的注意事项在安装接近开关的过程中，需要注意以下几点：1.接近开关的固定强度应适中，不宜过紧或者过松；2.安装时尽量保证接近开关与被检测物体的间隙相等，否则会影响检测结果；3.安装过程中，应避免接近开关遭受暴力撞击或者物体的冲击；4.要注意接近开关的防护等级，有的接近开关的防护等级较低，不适合在恶劣的环境中使用；5.在使用磁铁吸附安装的方式时，需要注意磁铁的磁性强度，以及安装时的方向。
接近开关的接线方法
接近开关的接线方法
接近开关是一种无接触、低功耗、低噪声的机电设备，主要用于检测
物体的运动、位置和行为。
根据它的工作原理、技术特性和不同的开关结构，可以分为电磁开关、磁性开关、系统复位开关、光电开关、电容开关、压力开关、压测开关和温度开关等几类。
它的接线一般可以分为直接接线和非直接接线两类。
具体接线方法如下：
一、直接接线
1、电磁开关接线
电磁开关有两种接线方式：一种是常用的NPN结构，它的电源接法是：COM接回路电源、NO接仪表的正脉冲输出端、NC接仪表的负脉冲输出端；另一种是常用的PNP结构，它的电源接法是：COM接回路电源、NO接仪表
的负脉冲输出端、NC接仪表的正脉冲输出端。
2、磁性开关接线
磁性开关接线一般都是NPN结构，电源接法是：COM接回路电源、NO
接仪表的正脉冲输出端、NC接仪表的负脉冲输出端。
3、系统复位开关接线
系统复位开关一般为NPN结构，电源接法是：COM接系统芯片的电源，NO接系统芯片的复位信号，NC接地。
4、光电开关接线
光电开关在使用时，一般采用NPN结构，电源接法是：COM接回路电源，NO接仪表的正脉冲输出端，NC接仪表的负脉冲输出端。
5、电容开关接线
电容型接近开关也是NPN结构。
接近开关的使用接线方法
接近开关的使用接线方法接近开关是一种常用的电气元件，用于检测物体的存在与否。
它基本上由一个电感线圈和一个棒状触头组成，并通过一个机械装置将触头与电感线圈分开或接触。
1.直流接线方法：（1）首先，将接近开关的电感线圈的两端与控制设备的直流电源的正负极相连接。
一般来说，接近开关的电感线圈通常都是带有极性标志的，这就要求我们将正极与正极相连接，负极与负极相连接。
（2）其次，将接近开关的触头与控制设备的输入端口相连接。
触头通常有两个杆，一个是常闭杆，另一个是常开杆。
我们可以根据实际需要选择需要接线的杆。
如果选择常闭杆，则当有物体接近时，触头会断开电路，相反地，如果选择常开杆，则当有物体接近时，触头会闭合电路。
一般来说，接触开关的触点杆可以通过拧紧固定在合适的位置。
（3）最后，将控制设备的接地线与接近开关的接地线相连接，确保电路的稳定性和安全性。
直流接线方法的注意事项：（1）在接线过程中，应注意接近开关的电感线圈的极性，以免因极性错误而造成电路短路或无法正常工作。
（2）在接线之前，应先确定所需的控制设备的电源是直流电源，并根据所需的触点杆类型选择合适的接线。
（3）接触开关的接地线与其他设备的接地线之间必须有一定的电阻，以确保电路的稳定性和安全性。
2.交流接线方法：（1）首先，将接近开关的电感线圈的两端与交流电源的两端相连接。
在接线之前，应先确定所需的控制设备的电源是交流电源，并将接近开关的电感线圈的两端与电源的两个相接。
（2）将接近开关的触头与控制设备的输入端口相连接，触头的选择和接线方法与直流接线方法相同。
（3）最后，将控制设备的接地线与接近开关的接地线相连接。
交流接线方法的注意事项：（1）在接线过程中，应注意接近开关的设备额定电压和频率，以免设备因电压或频率不匹配而损坏。
（2）接线之前，应先确定所需的控制设备的电源是交流电源，并选择合适的接近开关和触点杆类型。
（3）接触开关的接地线与其他设备的接地线之间必须有一定的电阻，以确保电路的稳定性和安全性。
接近开关安装注意事项
接近开关安装注意事项
1. 在安装接近开关之前，先确保电源已经断开，以避免触电风险。
2. 根据所安装的接近开关类型和材质，选择合适的安装位置。
一般来说，接近开关应安装在要检测的物体附近，保持一定的接触距离。
3. 仔细研读接近开关的安装说明书，确保理解所有的安装细节和操作步骤。
4. 根据安装说明书提供的尺寸，选择适合的孔径或安装槽，确保接近开关可以正确固定在设备上。
5. 使用合适的工具和固定件，将接近开关牢固地安装在设备上，确保其稳定性和可靠性。
6. 在安装之前，检查接近开关的线缆是否完整，避免出现断线或接触不良的情况。
7. 尽量避免接近开关与其他部件或物体发生碰撞，以免影响其工作性能。
8. 安装完成后，再次检查接近开关的线缆连接是否牢固，以及安装位置是否正确。
9. 重新接通电源后，测试接近开关的工作状态，确保其能够正常检测和响应。
10. 定期检查接近开关的工作状态，清理积尘和维护设备，以保证其长期的稳定运行。
接近开关怎么接线？接近开关接线方法图解
接近开关怎么接线？接近开关接线方法图
解
首先接近开关是一种开关，只不过开关的通断是特定物质接近和远离的动作而打算的。
如一般数控机床上作为限位的接近开关是其金属档块在感应面的接近和远离而掌握其通断。
依据用途不同，感应物可以是金属、非金属或人。
感应开关按引线可分二线和三线式，按极性又可分为PNP和NPN式，按触点通断状态分常开和常闭式。
接近开关引线有棕色线蓝线和黑色线。
DC型棕色接正极，蓝色接负级，黑色是输出。
三线PNP常开型工作时，无感应时（万用表DC档，红笔接棕色线，黑笔接黑色线）黑线电压为电源电压。
有感应时黑线（万用表红笔接正极）电压为0v左右。
（此时对应的plc或其它设备输入端指示灯应有反应）。
当然棕线蓝线间电压为电源电压。
常闭型黑线棕线间电压与常开时相反。
直流NPN常开型（万用表Dc档黑笔接蓝线红笔接黑线），无感应黑线（与蓝线）电压为电源电压，有感应为0v左右。
NPN常闭型黑线电压与常闭型相反。
直流二线接近开关，常开型串连负载后，无感应时二线间电压接近电源电压，有感应时接近0v。
常闭相反。
特殊留意其负载电流的匹配，由于晶体管输出电流有限。
接线图也很简洁的，不同的开关会配不同的说明书。
不同需求和环境
还可以和厂家定制！
如上图举例，第一个，npn型，电源正极接棕色线红线，负极接蓝线。
被掌握设备（一般掌握继电器）一端接正极，一端接黄线黑线即可。
其余类推，很简洁的接法，看图就会了！。
