酚醛树脂的合成生产工艺及流程
酚醛树脂的合成生产工艺及流程
一、酚醛树脂
酚醛树脂是由苯酚和甲醛在酸、碱触媒作用下合成的。
由于工艺不同可以制成液体酚醛树脂和粉状酚醛树脂两种。
1、制造酚醛树脂的原材料
（1）苯酚
苯酚又称石炭酸，纯白无色针状晶体，在空气中可氧化成浅粉色。
分子式C6H5OH分子量94.11比重1.0545g/cm3熔点40.8℃沸点182℃
苯酚能溶于热水，溶于酒精，碱等。
有弱酸性，易渗入皮肤，引起过敏现象。
将2%左右的苯酚肥皂水溶液用于消毒，医用名称“来苏儿”。
表1 制造酚醛树脂用的苯酚的技术条件
名称苯酚（又名石炭酸）
分子式C6H5OH
外观有特殊气味的无色结晶，在空气中显粉红色
酸碱性呈弱酸性
含量要求苯酚含量96%
（2）甲醛
甲醛为无色气体，用于制造酚醛树脂的是甲醛的水溶液。
甲醛分子式HCHO分子量30.03气体比重1.067 即比空气略重液体比重（-20℃）0.815熔点-92℃沸点-21℃
甲醛溶于水和酒精，40%的水溶液医学上称“福尔马林”，做防腐剂使用。
长期存放的甲醛易聚合沉淀出白色块状物，加入8-12%的甲醇（CH3OH）可防聚合。
甲醛具有强烈的刺激性气味，能刺激眼睛和呼吸道粘膜，并引起皮肤过敏现象。
甲醛的技术条件见表2
表2 甲醛的技术条件
名称甲醛（水溶液）
分子式HCHO
分子量30.03
溶解性能溶于水，最大浓度可达50%
使用要求甲醛含量>34%，沉淀物<1%
（3）催化剂
①碱性催化剂氢氧化钠、氢氧化钡、氢氧化铵等都可以做合成酚醛树脂的催化剂生成液体酚醛树脂。
磨料磨具行业用的液体酚醛树脂通常是用氢氧化铵作催化剂，因氢氧化铵属于弱碱性。
对不耐碱地酚醛树脂影响不大。
残留部分在硬化加热时大部分挥发掉了，所以用氢氧化铵作催化剂的酚醛树脂具有较高的强度，耐水性较好。
氢氧化钡也是较好的催化剂；而氢氧化钠是一种强碱，残留在磨具的结合剂中对磨具有破坏作用，因此在磨具制造中很少使用氢氧化钠作催化剂的酚醛树脂。
苯酚与甲醛生成树脂的反应速度随催化剂的用量增多而加快，但是反应太快则不易控制，通常氢氧化铵的水溶液用量为苯酚的3-6%。
作为催化剂的氢氧化铵含量不小于17%，比重为0.88-0.92 g/cm3。
②酸性催化剂生产粉状的酚醛树脂通常使用盐酸作催化剂。
盐酸是氯化氢的水溶液。
工业盐酸的氯化氢含量为25-40%，比重为1.12-1.20。
用量以苯酚为100%计，盐酸加入量，以纯HCl计为0.1-0.3%。
残留在树脂中的盐酸在硬化加热过程中几乎全部挥发掉，对树脂
性能没有明显影响。
2、液体酚醛树脂的生产工艺
（1）生产液体酚醛树脂时甲醛的加入量要比正常的需要量略多一些，甲醛量多一些树脂的生产速度快，产量高，游离酚减少。
通常取苯酚与甲醛的克分子比为：6 ：7；催化剂氨水加入量为苯酚加入量的4%，（氨水中氢氧化铵含量按25%计时）。
当混合物料加热到85℃左右时，可停止加热，物料以缩聚反应放出的热量自行升温到98℃左右，并开始沸腾，当反应过于激烈时应通水冷却。
（2）液体酚醛树脂的生产工艺流程，见图1
氨水
苯酚
甲醛
加热熔化
反应釜
加热缩聚
脱水
液体树脂
图1 液体酚醛树脂生产工艺流程
树脂合成后采用真空脱水，水分和挥发分脱除的比较干净，过多的水分和挥发分残留在树脂中在磨具硬化时易发泡。
酚醛树脂生产设备示意图见图2。
图2 酚醛树脂生产装置示意图
1-反应釜；2-反应釜夹套；3-进料口；4-电机、减速器；5-温度计；6-锚式搅拌器；7-出料口；8-冷凝器；9-放空阀；10-脱水缸；11-真空泵
（3）液体酚醛树脂的性质液体酚醛树脂常温下是棕红色粘稠液体，有刺激性气味。
比重1.15-1.2。
能溶于乙醇、丙酮、糠醛等溶剂中。
树脂中游离酚含量为10-18%。
液体酚醛树脂在100℃的温度下保持2个小时仍有流动性，属甲阶，称A型，A型的特点是能溶于酒精中。
在120℃保持2小时则失去流动性，变为乙阶、称B型。
B型树脂的特点是不溶于酒精，但略有膨胀，成弹性体。
在130℃以上保持2个小时则成坚硬的固体，属丙阶，称C型。
C 型树脂的特点是不溶于酒精，不变形；加热不溶化；加热到230℃以上则炭化。
（4）液体酚醛树脂的性质对磨具性能的影响
①树脂粘度液体树脂的粘度和温度和固体含量有关，固体含量高、温度低则粘度高，反之则粘度低。
作为粉状酚醛树脂润湿剂使用时，低粘度的溶解能力较强，生产的磨具机械强度较高；树脂的粘度用落球法或杯流法测定。
作为粉状润湿剂使用的液体酚醛树脂的粘度一般用杯流法测定，数值在40-400秒之间。
②游离酚的影响液体酚醛树脂中有一部分没有参加反应的苯酚，称为游离酚。
游离酚在做为润湿剂的树脂中应控制在28%以下。
虽然游离酚的这个数值较高，但因为苯酚可以溶解粉状树脂，使型料有较好的可塑性，有利于树脂对磨粒的粘结，可以提高磨具的强度。
③固体含量将重量为W1（约5-10克）的树脂在150℃-180℃的温度下加热1小时的剩余量W2，按式（1），（2）计算出x称固含量，y为聚合损耗。
（1）（2）
x ——固体含量y ——聚合损耗W1——加热前树脂量W2——加热后树脂量
对于用粉状树脂生产磨具，作为润湿剂的液体酚醛树脂只占树脂总量的1/3左右，而且也可以和粉状树脂的数量互换，因液体量大时对磨料润湿好，对粉状树脂的溶解增强，所以虽然液体树脂的固体含量较低，但液体酚醛树脂用量增加并不降低磨具的强度和硬度。
作为
润湿剂的酚醛树脂其固体含量要求大于65%，聚合损耗小于35%。
3、粉状酚醛树脂的生产工艺
（1）粉状酚醛树脂生产中苯酚与甲醛的比例与液体树脂生产中甲醛过量相反而是苯酚过量，苯酚与甲醛的克分子比为7 ：6 ，催化剂使用盐酸，约0.2%左右，其工艺流程与生产液体酚醛树脂大致相同。
产品冷却后成淡黄色半透明固体块状，经粉碎过筛后成粉状。
（2）粉状酚醛树脂是热塑性树脂，制造磨具时需要加入硬化剂使之转变成热固性的树脂。
常用的硬化剂是乌洛托品，亦称六次甲基四胺。
乌洛托品由甲醛和氨制成，为白色结晶粉末，比重为1.27（25℃），溶于水和酒精。
分子式（CH2）6N4。
加入量为树脂的6-10%。
可以在树脂粉碎时加入，也可以在使用前加入。
乌洛托品加入量太少不足以使树脂硬化，加入量太大增加挥发物排出量，也会降低磨具的强度和硬度。
以8%左右为宜。
（3）粉状树脂的软化点，软化点实际上反映了树脂的的聚合程度，聚合程度高则软化点高，反之亦然。
软化点低的树脂粉碎时发粘，放置时易结块。
混合的型料也易结块。
软化点过高虽然型料比较松散。
但是成型压合性差，也影响磨具强度。
一般要求粉状树脂软化点在85-115℃之间，以90-105℃为宜。
但是随冬夏季节气温的变化应将软化点略加调整，气温低时软化点也低些，气温高时软化点也高些。
（4）粉状酚醛树脂的游离酚含量通常在5.5%左右。
（5）粉状酚醛树脂的粒度粉状酚醛树脂要与硬化剂混合，过粗的程度不利于相互接触，所以粉状树脂的粒度组成要求240#以细的粒度大于80%，100#筛余小于3%。
新酚树脂（XYLOK）
新酚树脂是由对苯二甲醇或对苯二甲醚与苯酚在催化剂作用下缩聚而成。
为红褐色固体，比重1.6-1.7，软化点65℃-105℃，能溶于乙醇、丙酮等有机溶剂。
（1）新酚树脂的特点新酚树脂粘结力强，化学稳定性好，耐热性能高，硬化时收缩小，制品尺寸稳定。
粘结强度比酚醛树脂提高20%以上，耐热性提高10℃-20℃。
新酚树脂制品可在250℃以下长期使用，制品耐湿耐碱。
（2）新酚树脂的硬化乌洛托品可作新酚树脂的硬化剂，加入6-10%的乌洛托品在160℃-180℃的温度下可固化成不溶不熔的固体。
用乌洛托品固化的制品耐热性较好。
（3）新酚树脂的应用新酚树脂与酚醛树脂按1 ：3混合使用不仅提高了酚醛树脂的强度，还提高了耐热性和磨削比。
在生产工艺上使用热压较冷压制品强度高出约5%-30%，磨削效果也有提高。
目前新酚树脂主要用于重负荷荒磨砂轮和金刚石砂轮。
酚醛的生产工艺
酚醛的生产工艺
酚醛树脂是一种重要的合成树脂，广泛应用于制造人造板、涂料、粘合剂、阻燃材料等领域。
其生产工艺主要包括酚和醛的缩聚反应、脱水、裂解、聚合、精制等步骤。
首先是酚和醛的缩聚反应。
酚醛树脂的主要原料是酚和醛，常用的酚有邻苯二酚、间甲酚等，常用的醛有甲醛、乙醛等。
这两种原料按照一定的比例混合，在一定的温度和压力条件下进行缩聚反应，生成酚醛缩聚体。
缩聚反应后，需要进行脱水处理。
脱水是为了去除缩聚反应中副产物产生的水分。
通常在高温下，通过蒸馏或真空脱水的方法，将水分从反应体系中除去。
接下来是裂解过程。
在裂解过程中，酚醛缩聚体中的长链分子将被打断成为较短的链段，形成适当的溶解性并降低黏度。
裂解通常是利用酸性或碱性催化剂进行，将酚醛缩聚体与催化剂混合加热，使其裂解成为短链酚醛树脂。
然后是聚合过程。
在聚合过程中，短链酚醛树脂之间发生聚合反应，形成高分子量的酚醛树脂。
聚合的条件包括温度、压力、催化剂等，不同的条件可以得到不同性质的酚醛树脂。
最后是精制。
精制是为了去除酚醛树脂中的杂质，提高树脂的纯度和品质。
通常采用溶剂提取、结晶分离、蒸馏、沉淀等方法进行精制处理。
综合以上步骤，酚醛树脂的生产工艺可以总结为：酚和醛的缩聚反应、脱水、裂解、聚合、精制。
每个步骤都非常重要，制造商需要根据具体的需求和工艺条件进行优化和调整，以获得合适的酚醛树脂产品。
总之，酚醛树脂的生产工艺涉及到多个步骤和关键因素，需要仔细控制和操作，以保证产品质量和性能的稳定与提高。
酚醛树脂的制备
酚醛树脂的制备
酚醛树脂的制备通常涉及苯酚和甲醛的反应。
这个反应可以通过酸或碱作为催化剂来促进。
以下是使用酸催化剂的制备方法：
准备反应物料：在大试管中加入2.5克苯酚和2.5毫升40%甲醛溶液，然后加入1毫升浓盐酸作为催化剂。
加热反应：将带有长玻璃管的单孔塞塞入试管口，并将试管放入沸水浴中加热。
在沸水浴中，混合液开始沸腾，表明反应正在进行。
当沸腾停止时，反应已完成。
继续加热约10分钟，以利于酚醛树脂和水溶液充分分层。
冷却和产物观察：冷却后，上层为水，下层为酚醛树脂，酚醛树脂通常显粉红色。
这是因为苯酚在反应中被氧化生成醌类物质。
产物性质：在这个实验中，所用苯酚过量，并用酸作催化剂，产物是线型高分子树脂。
如果甲醛溶液过量，且用氨水作催化剂时，产物则是体型高分子树脂。
此外，酚醛树脂的制备方法主要分为酸催化法和碱催化法。
酸催化法在酸性条件下进行反应，反应速度快，但产物的酸值较高，适合用于耐热性、耐光性和耐化学性要求较高
的领域，如高温涂料。
碱催化法则在碱性条件下进行反应，反应速率较慢，但产物的酸值较低，适合用于涂料、粘合剂等领域。
随着环保和可持续发展的重视，酚醛树脂的发展趋势也在不断变化。
例如，有机溶剂型涂料逐渐被水性涂料所取代，因此，研发低VOC的水性酚醛树脂是当前的研究热点之一。
生物基酚醛树脂的研究也越来越受到关注，这种树脂可以用天然资源替代化石资源，具有很大的发展潜力。
酚醛树脂的制备
酚醛树脂的制备
酚醛树脂的制备主要通过酚和醛在催化剂的作用下进行缩聚反应。
具体步骤如下：
1.原料准备：通常使用的原料包括苯酚、甲醛、催化剂（如盐酸、
磷酸、草酸或氢氧化铵）等。
2.缩聚反应：在催化剂的催化下，苯酚和甲醛进行缩聚反应，生成
线型或体型的高分子树脂。
反应过程中，酚与醛的摩尔比会影响产物的类型和性能。
当摩尔比大于或等于1时，生成线型树脂；
小于1时，生成多羟甲基酚衍生物。
3.反应条件：反应通常在70-100℃的温度下进行，反应时间一般为
2-6小时。
催化剂的加入方式会影响反应的速率和产物的性质。
例如，使用盐酸、磷酸、草酸作催化剂时，反应介质pH为0.5～1.5，有利于线型树脂的生成。
4.脱水过程：反应完成后，需要进行脱水处理。
脱水可以在常压或
减压下进行，最终脱水温度为140～160℃，树脂分子量为500～900。
5.醇溶性酚醛树脂的制备：在特定的配方和工艺条件下，苯酚与甲
醛反应生成醇溶性酚醛树脂。
例如，将熔化的苯酚加入反应釜中，加入甲醛溶液和催化剂，然后在特定的温度下进行反应，最终得到醇溶性酚醛树脂。
6.其他改性酚醛树脂：除了醇溶性酚醛树脂，还有聚乙烯醇改性酚
醛树脂、三聚氰胺改性酚醛树脂等，这些改性树脂具有不同的性能和用途。
7.需要注意的是，实验过程中使用的苯酚和甲醛的量应严格控制，
以避免反应过度或不足。
此外，实验结束后，反应容器需要清洗，以去除残留的化学物质。
酚醛树脂详细制备流程
酚醛树脂详细制备流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!酚醛树脂制备流程：1. 原料准备：苯酚，高纯度苯酚，作为酚醛树脂的主体原料。
酚醛树脂的合成
N CH2 CH2 CH2
CH2 O O CH2 CH2 O
N CH2 CH2 N N CH2
六次甲基四胺
三聚甲醛
4
6.5 体型缩聚
固化后的结构式可粗略地表示为
OH CH2 CH2 N OH CH2 CH2 CH2 OH OH CH2
CH2
N
CH2 OH
OH
CH2 N CH2 OH
5
6.5 体型缩聚
⑵ 碱法酚醛树脂树脂的合成 ① 碱法酚醛树脂树脂预聚体的合成 碱法酚醛树脂是以苯酚和甲醛为原料,以碱NaOH 或 Ba(OH)2 为催化剂控制 pH 值>7 ,甲醛过量. 苯酚：甲醛=1 ： 1.5 （物质的量） 催化剂 NaOH 的用量为（苯酚质量的）1% ～ 5% , Ba(OH)2 的用量为 3% ～ 6% ；反应温度为 80 ℃～ 95 ℃。 为防止产生凝胶而造成事故，应经常取样分析，测定试 样的固化时间,根据固化时间判断反应终点. 产品应处于甲阶聚合物阶段。 碱法酚醛树脂常温下是棕色的液体，能溶于乙醇中由于 其含有过量的羟甲基，常温下会慢慢固化而变为固态的体型 缩聚物，固化时不需要固化剂。有关的化学反应如下
OH
130℃~150℃
CH2OH
OH CH2 O CH2 OH + H2O CH2OH
9
6.5 体型缩聚
固化后的结构式可表示为 OH
CH2 CH2 CH2 CH2 OH OH CH2 OH CH CH
OH CH2 CH2 CH2 OH CH2 O CH2
O CH2 CH2OH OH CH2 CH2 OH

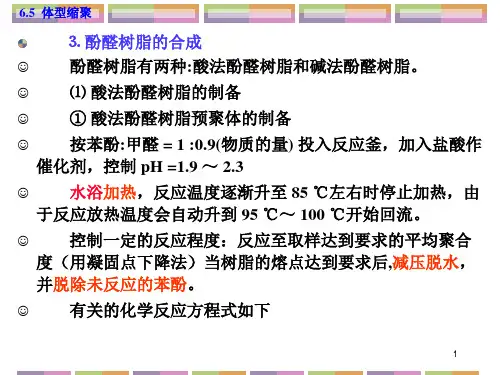

6.5醛树脂有两种:酸法酚醛树脂和碱法酚醛树脂。
⑴ 酸法酚醛树脂的制备
酚醛树脂生产工艺流程
酚醛树脂生产工艺流程
酚醛树脂是一种合成树脂，具有良好的耐磨、耐腐蚀、绝缘性能以及抗高温、抗燃的特点，广泛应用于电器、汽车、建筑等领域。
下面将介绍一下酚醛树脂的生产工艺流程。
首先，酚醛树脂的主要原料是酚和醛。
常用的酚有苯酚、甲酚等，醛常用的是甲醛。
这些原料经过净化处理后，进入反应釜。
第二步，酚和醛在反应釜中进行缩聚反应。
反应釜是一个密闭的容器，内部装有搅拌装置和加热设备。
酚和醛在一定的温度下，经过催化剂的作用，发生缩聚反应，生成酚醛树脂的预聚体。
第三步，预聚体的后处理。
预聚体需要经过水解和聚合反应来形成最终的酚醛树脂。
水解是指将预聚体经过加水处理，使其水解成羟基和醛基，然后再进行聚合反应，将羟基和醛基反应成桥式链结构，形成酚醛树脂。
第四步，树脂的固化处理。
酚醛树脂固化是指将树脂加热，使其形成三维的网络结构，提高树脂的力学性能和耐热性。
固化温度的选择要根据具体的产品要求来确定。
第五步，树脂的粉碎和包装。
树脂固化后需要进行粉碎处理，将块状的树脂破碎成颗粒状，方便后续的加工和使用。
然后将树脂包装成适合储存、运输和销售的包装形式。
以上就是酚醛树脂的生产工艺流程。
需要注意的是，整个生产
过程需要严格控制温度、催化剂的用量和反应时间，以确保产品的质量。
此外，一些特殊的酚醛树脂还需要添加一些助剂来调整产品的性能和特性。
随着科技的发展，酚醛树脂的生产工艺也在不断改进和完善，以满足不同领域的需求。
酚醛树脂的合成实验报告
一、实验目的1. 了解酚醛树脂的合成原理及过程；2. 掌握酚醛树脂的制备方法及工艺条件；3. 探究不同反应条件对酚醛树脂性能的影响。
二、实验原理酚醛树脂是由苯酚和甲醛在酸性或碱性催化剂的作用下，通过缩聚反应生成的一种热固性树脂。
在酸性条件下，苯酚过量时生成线型热塑性树脂；在碱性条件下，甲醛过量时生成体型热固性树脂。
本实验采用碱性催化合成酚醛树脂，通过调节反应条件，合成出具有良好性能的酚醛树脂。
三、实验材料与仪器1. 实验材料：苯酚、甲醛、氢氧化钠、六亚基四胺、硼酸、豆油、顺丁烯二酸酐等；2. 实验仪器：三口烧瓶、回流装置、水溶锅、搅拌器、温度计、pH计、分析天平、滴定管、玻璃棒等。
四、实验步骤1. 称取苯酚117g与75.6g硼酸反应，制备硼酸酚脂；2. 将甲醇152g、氢氧化钠6.2g加入装有回流装置的三口烧瓶中，混合搅拌后，用水溶锅控制温度为90℃左右进行加热；3. 在500mL三颈瓶中加入85.7g精制豆油，搅拌，加热至120℃，一次加入顺丁烯二酸酐15.9g，升温至190～200℃时，保温2h；4. 测定反应后溶液的溶水比，合格后降温出料；5. 在500mL三颈瓶中加入85.7g精制豆油，搅拌，加热至120℃，一次加入顺丁烯二酸酐15.9g，升温至190～200℃时，保温2h；6. 测定水溶性并分析酸值，加入自制的酚醛树脂82.7g，升温至230～240℃时，保温1h；7. 取样测水溶性并分析酸值，酸值在30～40mgKOH/g之间并水溶时，降温至200℃反应1h关炉；8. 反应后的产物用草酸调整其pH值为7.5左右，然后过滤脱盐；9. 向溶液中加入10g左右的六亚甲基四胺，适当加热搅拌使六亚甲基四胺完全溶解，即制得水溶性改性酚醛树脂涂料。
五、实验结果与分析1. 反应温度对酚醛树脂性能的影响：实验结果表明，随着反应温度的升高，酚醛树脂的固化速度加快，但性能略有下降。
在90℃左右时，酚醛树脂的性能较好。
酚醛树脂生产工艺过程
酚醛树脂生产工艺过程
酚醛树脂是一种重要的合成树脂，用于制作塑料制品和粘合剂等。
以下是酚醛树脂的生产工艺过程。
首先，酚醛树脂的生产开始于酚和甲醛的缩聚反应。
酚和甲醛按照一定的比例加入反应釜中，并在高温高压条件下进行反应。
这个缩聚反应是一个自由基引发的聚合反应，酚和甲醛缩聚形成酚醛树脂的基本结构单元。
在缩聚反应中，酚和甲醛会发生连续的聚合和缩聚反应，产生高分子量的酚醛树脂。
聚合反应会引发分子内或分子间的交联反应，形成三维硬化结构。
酚醛树脂的交联能力决定了其硬度和耐热性能。
接下来，酚醛树脂经过净化和稀释处理。
在净化过程中，酚醛树脂会被过滤和去除杂质。
稀释处理是为了调节酚醛树脂的黏度和流动性，使其便于后续的模塑或涂覆工艺。
最后，经过稀释处理的酚醛树脂会被注入模具或涂覆在基材上进行成型。
注塑成型是通过加热和加压的方式将酚醛树脂注入模具中，使其在模具中固化形成所需的形状。
涂覆工艺是将酚醛树脂涂覆在基材表面，并经过烘干等步骤使其固化形成保护层或涂层。
酚醛树脂的生产工艺过程主要包括缩聚反应、净化处理和稀释处理、模塑或涂覆成型等步骤。
不同的酚醛树脂生产工艺会根据具体产品的需求进行调整和优化，以满足不同的应用要求。
酚醛树脂
酚醛树脂1）合成方法酚醛树脂是由酚类，醛类，催化剂合成的。
酚醛树脂分热固性和热固性两种，其合成方法是不一样的。
1.热塑性酚醛树脂的合成：A热塑性酚醛树脂通常情况先是用苯酚与甲醛以摩尔比大于1的用量在较强酸性（pH<3）催化剂如盐酸、苯磺酸存在下缩聚反应制得的。
热塑性酚醛树脂是在酸性介质中，由甲醛于三官能度的酚，如苯酚，间甲酚，间苯二甲酚等，或与双官能度酚，如邻甲酚，对甲酚，2,3-二甲酚等缩聚而成。
采用三管管能度的酚，则酚必须过量，若酚的量少，则也会生产热固性树脂，酚量增加则会使树脂分子量降低。
在酸性介质中，羟甲基与羟甲基或羟甲基与酚环上的氢原子的反应速度，相比醛与酚的加成反应速度略快，热塑性酚醛树脂的生成过程是通过羟甲基衍生物阶段而进行的，同时羟甲基彼此间的反应速度总小于羟甲基与苯酚邻位或对位上氢原子的反应速度。
所以热塑性酚醛树脂主要是由于苯酚多于甲醛，反应生成双羟基苯甲烷（二羟基二苯基甲烷）的中间体，其反应方程式如下热塑性酚醛树脂由于在缩聚过程中甲醛量不足，树脂分子量只能增长到一定程度<1>反应历程在强酸的条件下，甲醛形成正碳离子，攻击苯酚中的电子云密度较高的对位和邻位，生成羟甲基酚，然后与苯酚缩合，形成羟基苯甲烷。
由于缩聚反应速度大于副反应速度，故形成线性树脂，随分子量增大，反应速度减小，达到可逆平衡。
<2>热塑性酚醛树脂的分子结构热塑性酚醛树脂的分子结构与合成方法有关，通常在强酸的条件下，缩聚反应主要是通过酚羟基的对位来实现，因为对位较活泼。
因此，热塑性酚醛树脂分子上的酚环主要是通过对位相连。
<3>反应介质pH值大小的影响副反应和缩聚反应都容易在对位上发生。
pH越小，在邻位上反应性就越大。
邻对位的反应性直接影响到树脂的固化速度。
固化速度的快慢，在工业生产上有很重要的意思，它直接影响到酚醛树脂制品的成型和制品的加工效率。
<4>反应催化剂的种类与用量的影响酸量越多或酸性越强越容易产生正碳离子，则反应速度越大，树脂的平均分子量越高。
酚醛树脂合成原理
酚醛树脂合成原理
酚醛树脂是一种重要的热固性树脂，它是通过苯酚和甲醛的缩聚反应合成而成的。
酚醛树脂的合成原理主要包括以下几个步骤：
1.溶胶的形成：将甲醛和苯酚以适当的物质摩尔比混合在一起，加入酸性或碱性催化剂，形成溶胶。
溶胶中的甲醛和苯酚分子起到开环反应的作用，催化剂增加了反应速率。
2.缩聚反应：在催化剂的作用下，溶胶中的苯酚分子进行缩聚
反应，形成芳香环和缩聚单元。
这个过程是通过芳香羧酸的羟基与芳香醛的CHO基团进行缩合反应而实现的。
缩聚反应过
程中，甲醛发生自身缩聚，形成甲醛二聚体和多聚体。
3.交联反应：在合适的温度和压力条件下，甲醛和苯酚的缩聚
产物进行交联反应，形成三维网状结构。
这个过程中，缩聚产物之间的甲醛缩聚物通过甲醛的CHO基团与缩聚产物的芳香
羧酸基团之间的交联反应，形成网络结构。
4.固化：在适当的温度下，酚醛树脂进行固化反应，形成硬化
的固体。
在固化过程中，缩聚产物之间的交联结构进一步加强，形成强度较高的固体树脂。
酚醛树脂合成原理的实质是甲醛与苯酚之间的缩聚反应和交联反应。
这些反应通过催化剂的存在和适当的温度压力条件下进行，最终形成具有特定性能和应用价值的酚醛树脂。
