仪表及控制系统接地和屏蔽
应和电缆屏蔽层或排忧线接地端在同一侧。 导线的屏蔽层、排忧线一般应在控制室侧接地。
同一屏蔽层或同一排忧线应严格做到单端接地。
2020/8/26
10
屏蔽接地注意事项
为了保证电缆屏蔽层具有良好的屏蔽效果， 除了要保证电缆屏蔽层有一接地电阻较小的 接地极外，还应注意以下二个方面： 避免屏蔽接地与电气接地合用，以防电气
2020/8/26
22
现场仪表设备接地连接方法
对于现场36V以上供电的仪表外壳 及现场仪表电缆槽，仪表电缆保护 管每隔30m用接地连接线与就近的 金属构件相连，并应保证其接地的 可靠性及电气连续性。现场仪表的 工作接地一般应在控制室实施，见 图1。若被要求或必须在现场接地 的则在现场接地，见图2。若被要 求或必须在现场接地，同时也要将 控制室接收仪表接地的，应将两个 接地点作电气隔离，见图3。
当然，绝对的等电位是不可能的，只能实现近似的等电位， 等电位近似的程度以及接地的效果与实施接地过程的各个 环节有关。
IEC标准明确规定信息技术装置功能接地和保护接地通过 等电位连接和用接地。我国国家标准GB50174-93也规定 电子计算机系统的接地应采用单点接地并且采用等电位方 式。
综上所述，等电位接地对于保证人员及设备安全，抵抗干 扰有明显的优越性，仪表和控制系统接地宜采用等电位方 式。
2020/8/26
28
利用金属构件、金属管道作保护接地的接地线时，
应注意：
不能利用输送可燃性液体、可燃性气体的金属管 道及金属支架作接地线。
应保证其全长具有良好的电气通途。串接的金属 构件、金属管道之间应通过可靠焊接的跨接线， 仪表箱的门与箱体之间应通过螺钉连接的可靠的 跨接线。
仪表接地类别
仪表接地类别仪表系统接地通常分为保护接地、工作接地、本安接地和防静电接地四种类型,每一种接地类型的接地要求各异.保护接地要求１、用电仪表的金属外壳及自控设备正常不带电的金属部分,由于各种原因(如:绝缘破坏等)而有可能带危险电压。
下列用电仪表及自控设备应作保护接地:①仪表盘、仪表操作台、仪表柜、仪表架和仪表箱;②仪表控制系统机柜和操作站;③计算机系统机柜和操作台;④供电盘、供电箱、用电仪表外壳、电缆桥架、保护管、接线箱和铠装电缆的铠装护层。
标准的条文说明本条提出了一些可不设保护接地的场合,它符合电力行业标准《交流电气装置的接地设计规范》4.２的内容。
其中规定安装在配电柜、控制柜和配电装置上的电气测量仪表、继电器和其他低压电器等的外壳,以及当发生绝缘损坏时,在支持物上不会引起危险电压的绝缘子金属底座等金属部分可不接地.2、安装在非防爆场合金属表盘上的按钮、信号灯、继电器等小型低压电器的金属外壳，当与己做保护接地的金属表盘框架电气接触良好时,可不单作保护接地。
标准的条文说明本条提出了一些可不设保护接地的场合，它符合电力行业标准《交流电气装置的接地设计规范)）４.２的内容。
其中规定安装在配电屏、控制屏和配电装置上的电气测量仪表、继电器和其他低压电器等的外壳,以及当发生绝缘损坏时,在支持物上不会引起危险电压的绝缘子金属底座等金属部分可不接地。
3、低于36Ｖ供电的现场仪表、变送器、就地开关等，无特殊需要可不做保护接地。
标准的条文说明对于安全电压值的规定，各国并不完全相同。
我同习惯采用3６V和１2Ｖ,国外有的规定为50Ｖ和２５V；而日本某些公司则规定６０V以下的用电仪表可以不作保护接地。
本规范中规定低于3６V供电的现场仪表、变送器、就地开关等,若无特殊要求时可不作保护接地。
由于现场的安装情况非常复杂,低于36V供电的现场仪表的金属外壳也可能接触到高于３6V的其他电源，在这样的情况下这些仪表的外壳也应作保护接地。
仪表接地的分类及作用
仪表接地的分类及作用
仪表接地的分类及作用
一、仪表接地的分类
仪表接地的分类：
保护接地机器逻辑接地
仪表接地信号回路接地
工作接地屏蔽接地
本安接地
二、仪表接地的作用
仪表接地的作用总的来说只有两种：保护人和设备不受损害，有的又叫保护接地；再就是抑制干扰，有的又叫工作接地。
①保护接地是将DCS中平时不带电的金属部分（机柜外壳，操作台外壳等)与地之间形成良好的导电连接，以保护设备和人身安全。
原因是DCS的供电是强电供电（220V或11OV），通常
情况下机壳等是不带电的，当故障发生（如主机电源故障或其它故障）造成电源的供电火线与外壳等导电金属部件短路时，这些金属部件或外壳就形成了带电体，如果没有很好的接地，那么这带电体和地之间就有很高的电位差，如果人不小心触到这些带电体，那么就会通过人身形成通路，产生危险。
因此，必须将金属外壳和地之间作很好的连接，使机壳和地等电位。
此外，保护接地还可以防止静电的积聚。
②工作接地是为了使DCS以及与之相连的仪表均能可靠运
行并保证测量和控制精度而设的接地。
它分为机器逻辑地、信号回路接地、屏蔽接地，还有本安接地。
·机器逻辑地，也叫主机电源地，是计算机内部的逻辑电平负端公共地，也是+5V等电源的输出地。
·信号回路接地，如各变送器的负端接地，开关量信号的负端接地等。
·屏蔽接地（模人信号的屏蔽层的接地）。
·本安接地，是本安仪表或安全栅的接地。
这种接地除了抑制干扰外，还有使仪表和系统具有本质安全性质的措施之一。
仪表接地管理规范
仪表接地管理规范仪表及控制系统接地种类有∶ 保护接地、工作接地、本安系统接地、防静电接地和防雷接地。
适用于石油化工企业新建及扩建项目的仪表及自动控制系统工程的仪表、分散型控制系统（DCS）、可编程序控制系统（PLC）、工业控制计算机系统（IPC）、安全仪表系统（SIS）、火灾及可燃气体和有毒气体检测系统（FGS）、过程控制计算机系统（PCCS）等的接地系统设计。
一、仪表保护接地1.供电电压高于 36V 的现场仪表的外壳，仪表盘、柜、箱、支架、底座等正常不带电的金属部分，均应做保护接地。
2.供电电压不高于 36V 的现场仪表开关等，当设计文件无特殊要求时，可不做保护接地。
3.在非爆炸危险区域的金属盘、板上安装的按钮、信号灯、继电器等小型低压电器的金属外壳，当与已接地的金属盘、板接触良好时，可不做保护接地。
4.在建筑物上安装的电缆桥架和电缆导管可重复接地。
5.本质安全电路本身除设计文件有特殊规定外，不应接地。
6.爆炸性气体环境中，非本质安全系统的现场仪表金属外壳、金属保护箱、金属接线箱应实施保护接地，本质安全系统的现场仪表金属外壳、金属保护箱、金属接线箱可不实施保护接地。
7.需要实施保护接地的现场仪表金属外壳、金属保护箱、金属接线箱应就近接到接地网，或连接到已经接地的金属电缆槽、金属保护管、金属铠装层、金属支架、框架、平台、围栏、设备等金属构件上。
二、仪表工作接地和屏蔽接地1.仪表及控制系统应作工作接地，工作接地应包括信号回路接地和屏蔽接地。
2.信号回路的接地点应在显示仪表侧，当采用接地型热电偶和检测元件已接地的仪表时，在显示仪表侧不应再接地。
3、仪表电缆电线的屏蔽层应在控制室仪表盘柜侧接地，同一回路的屏蔽层应有可靠的电气连续性，不应浮空或重复接地。
4、在中间接线箱内，主电缆分屏蔽层应用端子将对应的二次屏蔽层进行连接，不同的屏蔽层应分别连接，不应混接，并应绝缘。
5、工作接地在接到汇总板或网型接地排之前不应与保护接地混接。
专业知识建筑电气知识自动化仪表接地的一般规定

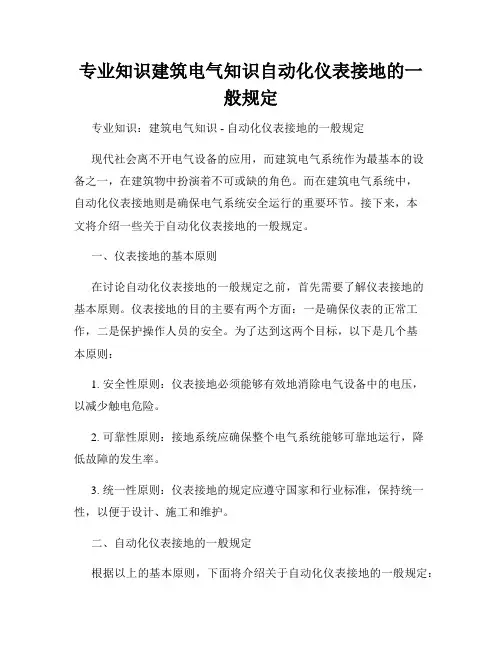

专业知识建筑电气知识自动化仪表接地的一般规定专业知识：建筑电气知识 - 自动化仪表接地的一般规定现代社会离不开电气设备的应用，而建筑电气系统作为最基本的设备之一，在建筑物中扮演着不可或缺的角色。
而在建筑电气系统中，自动化仪表接地则是确保电气系统安全运行的重要环节。
接下来，本文将介绍一些关于自动化仪表接地的一般规定。
一、仪表接地的基本原则在讨论自动化仪表接地的一般规定之前，首先需要了解仪表接地的基本原则。
仪表接地的目的主要有两个方面：一是确保仪表的正常工作，二是保护操作人员的安全。
为了达到这两个目标，以下是几个基本原则：1. 安全性原则：仪表接地必须能够有效地消除电气设备中的电压，以减少触电危险。
2. 可靠性原则：接地系统应确保整个电气系统能够可靠地运行，降低故障的发生率。
3. 统一性原则：仪表接地的规定应遵守国家和行业标准，保持统一性，以便于设计、施工和维护。
二、自动化仪表接地的一般规定根据以上的基本原则，下面将介绍关于自动化仪表接地的一般规定：1. 接地电阻要求：自动化仪表的接地电阻应符合国家和行业的规定。
通常来说，接地电阻应小于等于10欧姆，以确保仪表接地的有效性。
2. 接地导体截面积：自动化仪表接地导体的截面积应根据仪表的额定电流来确定。
通常情况下，导体的截面积不应小于1.5平方毫米。
3. 接地线布置：自动化仪表的接地线应采用铜材质，且应布置在电气设备旁边。
接地线的布置应符合安装规范，并且应保持端子处的良好接地。
4. 接地测试：在自动化仪表的接地完成后，需要进行接地测试以确保接地的可靠性。
测试方法通常为测量接地电阻，并记录测试结果。
5. 接地系统的保护：为了确保接地系统的安全可靠运行，需要采取适当的保护措施。
例如，接地装置应设置保护盖，以避免损坏和误操作。
三、自动化仪表接地的意义和挑战自动化仪表接地作为电气系统的重要环节，其意义不言而喻。
正确的仪表接地可以保证电气设备的正常运行，减少故障和事故的发生。
仪表控制系统的接地施工技术管理
仪表控制系统的接地施工技术管理摘要：化工设备仪表系统是保证化工生产正常运行的重要系统。
但我国是雷电灾害频发的国家，对我国化工企业的仪表系统构成了严重威胁。
由于雷电灾害的频繁发生，许多化工厂的仪表系统都受到雷电的影响。
部分地区因雷电频发，化工厂仪表系统损坏，造成停产事故。
当仪表系统被雷电破坏时，仪表系统的经济损失将直接达到数万至数十万元，停产减产造成的经济损失将达到数百万元，有些雷电灾害甚至会威胁到人们的生命安全。
随着科学技术的发展，仪器系统逐渐趋向电子化、集成化，计算机网络技术成为控制仪器系统的重要组成部分，使得仪器系统对雷电灾害的敏感性剧增，容易受到雷电灾害的破坏。
雷击遍布中国各地，严重威胁着中国化工厂的仪表系统，甚至一些暴风雨地区工厂的仪表系统都直接被雷击损坏。
仪表系统防雷技术已成为防止化工企业遭受灾害的必要措施。
关键词：仪表控制系统；接地施工技术；管理中图分类号：S210 文献标识码：A引言随着科学技术和化工业的不断发展，计算机技术、传感技术和现代控制技术也在迅速发展。
高精度现场自动化仪表和分散控制系统广泛应用于化生产，化生产安全得到有效改善。
仪表系统的正常运行是保证化工企业安全生产的关键，接地保护也是保证仪表系统正常运行的关键。
所以化工生产企业要做好仪表系统的接地保护措施，为企业的正常、安全生产打下坚实的基础，减少出现安全事故的概率，从而提高化工生产企业的经济效益，促进企业健康可持续发展。
1接地分类分析1.1安全接地分析保护接地通常通过直接将仪表系统的非带电金属结构与地面连接来设置。
如果仪表系统发生故障，通常会增加不带电的金属部件承受危险电压的可能性。
保护地线可以快速将这些危险电压引至地面，避免对电气设备造成电击和人员伤害。
此外，保护接地可以防止静电积累。
防静电接地主要是为了保证仪表系统上产生的感应静电能够通过接地线流入地面，避免静电电流对仪表系统及其他周围设备甚至工人的伤害和伤害。
防雷接地主要有两种，一种是外接地，主要由电气专业人员安装调试。
仪表控制系统接地方法
仪表控制系统接地
方法
1
2020年4月19日
文档仅供参考
仪表控制系统接地方法
仪表控制系统接地方法一、接地分类接地主要可分为保护接地、工作接地、本安系统接地、防静电接地和防雷接地。
1、保护接地1)保护接地（也称为安全接地）是为人身安全和电气设备安全而设置的接地。
凡控制系统的机柜、操作台、仪表柜、配电柜、继电器柜等用电设备的金属外壳及控制设备正常不带电的金属部分，由于各种原因（如绝缘破坏等）而有可能带危险电压者，均应作保护接地。
2)低于36V 供电的现场仪表，可不做保护接地，但有可能与高于36V 电压设备接触的除外。
3)当安装在金属仪表盘、箱、柜、框架上的仪表，与已接地的金属仪表盘、箱、柜、框架电气接触良好时，可不做保护接地。
2、工作接地1)仪表及控制系统工作接地包括：仪表信号回路接地和屏蔽接地。
2)隔离信号能够不接地。
这里的“隔离”是指每一输入信号（或输出信号）的电路与其它输入信号（或输出信号）的电路是绝缘的、对地是绝缘的，其电源是独立的、相互隔离的。
3)非隔离信号一般是以直流电源负极为参考点，并接地。
信号分配均以此为参考点。
4)仪表工作接地的原则为单点接地，信号回路中应避免产生接地回路，如果一条线路上的信号源
2
2020年4月19日。
