TP-LINK设备选型
无线路由器方案
（1）无线网络安全：启用WPA2及以上加密方式，防止非法用户接入；
（2）防火墙设置：配置防火墙规则，防止各类网络攻击；
（3）访问控制：针对内部用户，实施访问控制策略，限制访问范围及权限；
（4）日志审计：开启无线设备日志功能，定期审计，发现异常情况及时处理。
4.系统优化
（1）无线信号优化：通过调整无线接入点位置、天线角度等方式，优化无线信号覆盖；
第2篇
无线路由器方案
一、前言
无线网络作为信息时代的重要基础设施，其稳定性和安全性对用户的工作、生活具有重大影响。本方案旨在提供一套全面、详细的无线路由器方案，以实现广泛覆盖、高效稳定、安全可靠的网络环境，满足不同场景下的用户需求。
二、目标设定
1.实现无线网络信号的全面覆盖，无死角；
2.确保网络的高速稳定，满足用户的数据传输需求；
7.运维管理：建立运维管理体系，确保网络长期稳定运行；
8.用户服务：开展用户服务与支持工作，提高用户满意度。
五、总结
本方案从设备选型、网络规划、安全策略、性能监控、用户服务等多个维度出发，制定了一套详细、全面的无线路由器方案。旨在为用户提供高速、稳定、安全的无线网络环境，满足不同场景下的应用需求。通过本方案的实施，将为广大用户带来更加优质的网络体验，同时遵循国家法律法规，确保网络空间的合法合规性。
（2）接入认证优化：采用合法合规的接入认证方式，提高用户体验；
（3）负载均衡：合理分配无线接入点负载，避免部分接入点过载；
（4）漫游优化：优化漫游算法，降低漫游过程中的信号中断时间。
5.运维管理
（1）定期检查：对无线路由器、无线接入点等设备进行定期检查，确保设备正常运行；
（2）性能监控：实时监控网络性能，发现异常情况及时处理；
交换机及其选型
交换机及其选型目录1.交换机及其选型 (1)1.1交换机简介 (1)1.1.1提供网络接口 (1)1.1.2扩充网络接口 (1)1.1.3扩展网络范围 (1)1.2交换机的分类 (1)1.2.1可网管交换机和傻瓜交换机 (2)1.2.2固定端口交换机和模块化交换机 (3)1.2.3接入层交换机、汇聚层交换机和核心层交换机 (4)1.2.4二、三、四层交换机 (6)1.2.5快速以太网交换机、吉比特以太网交换机和10吉比特以太网交换机 (7)1.2.6对称交换机和非对称交换机 (8)1.3交换机的性能指标 (8)1.3.1转发速率 (8)1.3.2端口吞吐量 (9)1.3.3背板带宽 (9)1.3.4端口种类 (9)1.3.5MAC地址数量 (9)1.3.6缓存大小 (9)1.3.7支持网管类型 (10)1.3.8VLAN支持 (10)1.3.9支持的网络类型 (10)1.3.10冗余支持 (10)1.4主流交换机产品 (11)1.4.1H3C交换机 (11)1.4.2思科交换机 (11)1.4.3D-Link交换机 (13)1.4.4TP-LINK交换机 (13)1.4.5IP-COM交换机 (13)1.4.6华为交换机 (14)1.4.7锐捷交换机 (14)1.4.8神码交换机 (14)1.5交换机的选购 (15)1.5.1交换机的转发方式 (15)1.5.2延时 (16)1.5.3管理功能 (16)1.5.4MAC地址数 (16)1.5.5背板带宽 (17)1.5.6端口带宽 (17)1.5.7光纤解决方案 (17)1.5.8交换机的外型尺寸 (17)1. 交换机及其选型1.1 交换机简介交换机（switch）是集线器的换代产品，其作用也是将传输介质的线缆汇聚在一起，以实现计算机的连接。
但集线器工作在OSI模型的物理层，而交换机工作在OSI模型的数据链路层。
交换机在网络中的作用主要表现在以下几方面：1.1.1 提供网络接口交换机在网络中最重要的应用就是提供网络接口，所有网络设备的互联都必须借助交换机才能实现。
tplink 命名规则
tplink 命名规则TP-Link 命名规则TP-Link 是一家知名的网络设备制造商，其产品被广泛应用于家庭和办公环境。
为了方便用户选择和辨识不同的产品型号，TP-Link 采用了一套严谨的命名规则。
本文将介绍 TP-Link 的命名规则，并为您解释其中的含义。
TP-Link 的产品命名规则主要由两部分组成：Prefix 和 Suffix。
Prefix 通常是由两个或三个字符组成，用来表示产品系列或功能特点。
Suffix 则代表具体的产品型号或功能等级。
在 TP-Link 的命名规则中，Prefix 常见的有以下几种：1. AC: 表示无线路由器和无线网卡产品。
AC 代表 "无线 AC" 技术，该技术提供更高的 Wi-Fi 速度和稳定性。
2. Archer: 用于表示中高端无线路由器产品系列。
Archer 系列产品以其稳定性、高速性和较强的信号覆盖能力而闻名。
3. Deco: 用于表示 Mesh Wi-Fi 系统产品。
Mesh Wi-Fi 系统通过多个节点（Deco）组成一个无线网络覆盖整个房屋。
4. Jetstream: 用于表示高性能交换机产品系列。
这些交换机适用于家庭和小型办公室，提供可靠且高速的有线网络连接。
5. EasySmart: 用于表示易于管理和配置的智能型交换机产品。
这些交换机提供基本的网络管理功能，适用于小型企业和家庭办公室。
Suffix 则用来具体表示不同型号或功能等级的产品。
常见的 Suffix 包括以下几种：1. C: 代表 Cable，表示支持通过网线连接的产品。
2. V: 代表 VDSL，表示支持 VDSL2 技术的产品，可提供更快的宽带速度。
3. S: 代表 Security，表示具有安全功能的产品，如 VPN 功能、防火墙等。
4. E: 代表 Entry-level，表示入门级产品。
5. P: 代表 Powerline，表示支持通过电力线传输网络信号的产品。

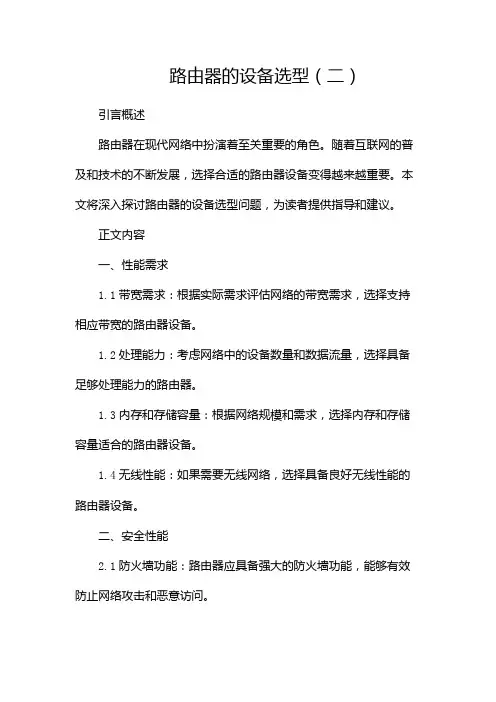

路由器的设备选型
路由器的设备选型（二）引言概述路由器在现代网络中扮演着至关重要的角色。
随着互联网的普及和技术的不断发展，选择合适的路由器设备变得越来越重要。
本文将深入探讨路由器的设备选型问题，为读者提供指导和建议。
正文内容一、性能需求1.1带宽需求：根据实际需求评估网络的带宽需求，选择支持相应带宽的路由器设备。
1.2处理能力：考虑网络中的设备数量和数据流量，选择具备足够处理能力的路由器。
1.3内存和存储容量：根据网络规模和需求，选择内存和存储容量适合的路由器设备。
1.4无线性能：如果需要无线网络，选择具备良好无线性能的路由器设备。
二、安全性能2.1防火墙功能：路由器应具备强大的防火墙功能，能够有效防止网络攻击和恶意访问。
2.2VPN支持：考虑到远程办公和安全通信的需求，选择支持VPN功能的路由器。
2.3访问控制：路由器应支持访问控制功能，包括MAC地质过滤、IP地质过滤等，以增加网络的安全性。
2.4内置安全功能：选择具备内置安全功能的路由器，如入侵检测系统（IDS）和防病毒功能。
三、扩展性3.1端口数量：根据网络中需要连接的设备数量，选择具备足够端口数量的路由器。
3.2高级扩展功能：选择具备高级扩展功能的路由器，如模块化设计和可插拔接口，以便于未来的升级和扩展。
3.3可管理性：考虑到网络管理的需求，选择具备远程管理和监控功能的路由器。
3.4多网络支持：如果需要建立多个独立网络，选择支持多个虚拟路由器的路由器设备。
四、可靠性4.1冗余性：选择具备冗余功能的路由器，如冗余电源和接口冗余，以确保网络的可靠性和稳定性。
4.2热插拔支持：选择支持热插拔功能的路由器，以便于在不中断网络服务的情况下进行硬件维护和更换。
4.3高可用性：选择具备高可用性的路由器，如支持虚拟路由冗余协议（VRRP）和热备份路由协议（HSRP）。
4.4抗干扰性：考虑到工作环境的复杂性和可能的干扰，选择具备抗干扰性能强的路由器。
五、品牌和服务5.1品牌信誉：选择知名品牌的路由器，有较高的品质和可靠性保证。
产品的选型与选择
产品的选型与选择谈到WLAN（AP、网桥、AC、无线交换机、天线）产品的选购，不仅要对产品的特点有所了解（详细可以参考第四章），而且要针对特定的安装要求进行挑选，我们应该主要从产品性能稳定、安全可靠性、使用方便、性价比等角度来考虑。
●功率并非越大越好——WLAN的有效覆盖直径在室内为30－50米，室外可达到100－300米。
毫无疑问，覆盖范围越大，用户就可以离AP越远，移动空间也就越大。
然而功率过大，则会对人体产生不利的影响。
国际标准综合考虑了在对人体无害基础上信号最强的功率为100毫瓦，即20个DBm，在满足需要的前提下AP的功率越接近这个数值越好。
●选择知名产品——用户应该尽量选择名牌大厂的产品，由规模较大的厂商提供的产品，会采用名牌正品无线芯片和电子元件，质量可靠，性能稳定。
某些无名小厂大量采用低档甚至残次无线芯片，其结果就是WLAN设备的功率过大或过小。
从品牌上看，WLAN设备也大致分为三大阵营。
第一阵营是美国产品，如思科、Avaya等厂商，它们的产品品质优良、工作稳定、管理方便、具有强大的企业级全程全网的组网能力。
第二阵营是台湾地区的产品，如 D-Link等，作为美国企业的OEM厂商，它们的产品制作工艺及产品性能不错，但由于缺乏系统性，因此更适合简便的小型网络环境。
第三阵营是大陆产品，如清华比威、TP-LINK等厂商的产品，主要特点是功能性能相对简单，价格也比较便宜。
●数据传输速度——目前，几乎所有WLAN产品的数据传输速度都能达到11Mbps或者以上，随着802.11g产品的推出，54Mbps的产品将会越来越多。
但是有一点需要注意，那就是标称的速率和实际使用起来得到的速率可能会有差距，因为它除了受所处环境因素影响外，还受产品质量的影响，产品质量不同，传输速度也会有一定的差距，这一点用户在选购时要注意。
●安全性——安全可靠除了包含对人体无害、链路传输稳定之外，最主要的含义就是数据的安全性了。
TPLINK—903测评
TPLINK—903测评TP-LINK网络设备凭借价廉的优势（与物美还有差距），基本上达到无人不知、无人不晓的地步,但其性能倍受专业用户的诟病。
近年来，随着XXX、XXX等品牌冲击，在家用领域日渐衰落。
我在20XX年弃用了TP家无线路由产品，入手网件。
20XX年开始折腾智能家居，随着入网设备数量的增加，网件路由颓势日显。
20XX年狠心购入XXXAC5300，使用至今，性能强劲，为智能家居提供了稳定的网络支撑。
1. 端口数：端口分类相对比较复杂，分为总端口数、WAN端口数、WAN/LAN端口数、LAN端口数。
总端口数是指路由器可以连接RJ45的网口数量总和。
总端口数以5、8、9为主。
端口数为5的适用于AP+有线设备<=4个的家庭，如超过4个，建议选择8或9口的。
如果更多，建议选择商用路由+POE交换机。
LAN端口数是指用于内部网络连接的端口，所有路由器的LAN端口数都可以用总端口数-WAN口数得出。
LAN端口数决定家中可以直接接入局域网的有线设备数（含AP）。
所以大家选购前一定做梳理清楚家中需要接入网络的有线设备数，否则只能通过外挂交换机实现了。
2.带机量：是指满足网络数据并发的设备数量。
通俗说，就是同时上网且保持网络稳定的设备总数。
关于此项数据，我没有找到比较可靠的参考信息。
我通过各个方面的了解，带机量不仅取决于路由器本身，还受到AP、网线、二级交换机等的影响。
官网对TL-R479GP、TL-R479GPE、TL-R489GP的带机量作了说明，而TL-R499GPM、TL-R498GPM等却没有明确。
按照官网宣传，所有路由器都可以满足常规家庭需求。
但如果家中流量较大、设备较多就要选择带机量稍大一些的。
比如我，因为智能家居设备中需要WIFI网络的近50个，所以我在选购过程中就比较关注此项参数。
3.POE总功率：是指路由器中所有POE端口最大负载功率。
与之对应的是端口的单口功率，TP-LINK的一体路由全部支持标准POE供电，单口最大功率30W，而配套AP的功率大多在11-15W。
tplink无线路由器配置手册说明书
Win7如何配置tp-link无线路由器
项目背景：湖南网络工程职业学院远教楼505办公室局域网。
设备：tp-link无线路由器，无线网卡，PC，网线若干
第一步：打开网络和共享中心
第二步：项目拓扑图：
①LAN口默认地址：192.168.1.1
②WAN口默认地址：210.42.200.84
③PC的IP地址：192.168.1.100~192.168.1.199 第三步：在浏览器中输入
管理员登录密码：123456
校园局域网IP地址，绑定一个静态IP
第四步：台式机安装好无线网卡（水星牌）
第五步：通过浏览器登录网外
查看本机IP地址
本机IP：192.168.1.100，测试ping无线路由器LAN端口
本机IP：192.168.1.100，测试ping无线路由器WAN端口
共享一个无线路由器的PC做ping测试
熟悉无线路由器的配置和管理1.查看运行状态
2.设置网络参数
WAN口设置
LAN口设置
3.无线设置
4.DHCP服务
5.无线安全设置
6.无线MAC地址过滤。
tplink组网方案
TP-Link组网方案简介TP-Link是一家全球领先的网络设备供应商，其组网方案提供了简单、稳定和高性能的网络解决方案。
本文档将介绍TP-Link组网方案的特点、组成部分、部署步骤和优势。
特点TP-Link组网方案具有以下特点：1.简单易用：TP-Link组网方案的部署非常简单，无需复杂的配置和专业知识。
只需按照提供的步骤进行操作即可快速搭建网络。
2.稳定可靠：TP-Link的网络设备具有出色的性能和稳定性，可以在不同的环境和网络负载下提供稳定的连接。
3.高性能：TP-Link的组网方案支持高速的数据传输和低延迟的网络体验，适用于各种高带宽应用。
4.可扩展性强：TP-Link的组网方案支持灵活的网络扩展，可以根据需求进行设备的添加和管理。
组成部分TP-Link的组网方案由以下组成部分构成：1.TP-Link路由器：TP-Link路由器是组网方案的核心组件。
它通过有线或无线方式连接到宽带接入设备，为用户提供互联网接入和局域网功能。
2.TP-Link交换机：TP-Link交换机用于扩展局域网的端口数量，提供更多的有线连接接口。
它可以连接多台设备，通过以太网技术实现高速的数据传输。
3.TP-Link无线路由器：TP-Link无线路由器提供了无线网络覆盖功能，可以实现无线设备的接入和漫游。
它支持不同的无线标准，如802.11n和802.11ac，以满足不同的网络需求。
4.TP-Link电力线通信：TP-Link电力线通信可以通过电力线传输网络信号，将网络覆盖扩展到没有网络布线的地方。
用户只需将电力线适配器插入插座，即可实现网络连接。
部署步骤以下是使用TP-Link组网方案的部署步骤：1.路由器部署：首先，将TP-Link路由器连接到宽带接入设备，如光纤猫或电信网关。
通过有线或无线方式将计算机连接到路由器，访问路由器的管理界面。
2.交换机部署：将TP-Link交换机连接到路由器，使用以太网线插入交换机和路由器的LAN口。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、如何选择合适的路由器？
路由器作为整个局域网的Internet 出口，决定着整个网络性能、应用和网络安全，在选择路由器时应该从以下几方面去考虑：
1、使用场合
目前有企业路由器、网吧路由器、家用路由器等，请根据使用场合选择适合的类型。
2、无线功能
路由器是否支持无线功能，请根据
您接入的终端类型（台式机、笔记本、手机等）选择适合的路由器。
3、带机量
不同路由器的带机量不同。
组网时要根据需要接入网络的终端数量来选择合适的型号，在降低成本的同时保障网络能够正常、高效的运行。
4、WAN 口数目及速率
不同型号路由器支持的WAN 口数目及速率不一样，WAN 口数目有1~4个不等，WAN 口速率有支持10/100M 或者10/100M/1000M 。
请根据实际环境接入的宽带线路情况选择合适的型号。
5、认证功能
PPPoE 服务器、Web 认证、微信认证等认证方式在不同型号路由器上支持情况不一样，需要根据网络接入认证需求选择对应的路由器。
6、其它应用功能
支持的VPN 类型，如：IPSec VPN ，PPTP VPN ，L2TP VPN 。
支持的上网行为管理方式，如：应用限制、网址过滤等。
7 、扩展性
任何网络并非一成不变的，您当前选购的网络设备需要考虑中短期内网络规模、应用的扩展需要，结合后续规划的需求来选择合适的设备。
企业路由器功能规格表：
注意：无线路由器除上述功能还应考虑无线带机量、无线速率、无线频段等参数
二、如何选择合适的交换机？
交换机作为局域网数据转发的核心设备，其性能及功能决定着局域网的可管理性和数据转发性能，选择交换机时应该从以下几方面去考虑：
1、交换机是否可管理
交换机分管理型交换机及基本型交
换机。
基本型交换机主要是扩展端口，无需配置即插即用；管理型交换机则提供了丰富的管理功能如划分VLAN 、端口安全、速率管理等。
2、物理端口
交换机支持的物理端口数量决定该交换机接入的终端或二级设备的数量，需要根据实际需要选择，当然也需要考虑后续的网络扩展。
交换机的接入端口用于连接内网终端，上联端口用于连接上级设备，需要考虑不同端口类型支持百兆或是千兆最高速率。
3、特殊端口
如果接入终端为PoE 设备，需要考虑交换机端口是否需要支持PoE 供电；远距离传输需要考虑支持光纤接口等。
4、功能支持
划分VLAN 实现属不同VLAN 的端口不可互访；设置静态路由实现不同网段的VLAN 可以互访；DHCP 侦听防止其他DHCP 服务器的接入对局域网造成影响；以上功能均为大中型局域网常用功能。
5、其它特性
访问控制、802.1X 认证、环回检测、四元绑定、IGMP Snooping 等。
下面介绍我司常用交换机的功能支持：
交换机功能规格表：
选择非网管交换机时主要考虑以下几方面：
端口性能：端口数量及端口速率；
模式开关：是否支持“汇聚上联”、“标准共享”和“网络克隆”三种工作模式，优化支持无盘系统、网络克隆等网络应用；
使用方便：壳体设计、指示灯、是否可上机架等。
三、如何选择合适的PoE交换机？
PoE交换机同时充当供电设备（PSE）和接入交换机使用，选择PoE交换机时可以考虑以下方面：
1、物理端口
PoE交换机一般用于连接受电终端，作为接入交换机使用，根据受电终端设备数量考虑交换机支持PoE供电端口的数量。
另外，也需要根据受电终端和业务需求考虑端口需要支持的最高速率，如AP的端口为千兆且使用11AC或双频，则可以考虑使用千兆接入等。
2、供电参数
根据受电终端（AP或IPC）支持的供电协议（如802.3af、802.3at 或是非标准PoE）选择合适的交换机，交换机支持的PoE供电协议需要和受电终端一致。
3、可管理性
PoE交换机分网管PoE交换机及基本PoE交换机。
基本PoE交换机主要是提供PoE供电端口，直接使用无需配置；网管PoE交换机除了提供PoE 供电的同时，还可以灵活配置端口供电时间和优先级，可以指定更合理的供电计划。
4、常用功能
802.1Q VLAN功能是局域网常用的VLAN划分功能，可以划分多个互相隔离的虚拟局域网；DHCP侦听可以防止其他DHCP服务器的接入对局域网造成影响；端口隔离可以隔离各个端口之间的通讯。
在选择产品时可以根据需要选择支持以上功能的PoE交换机。
下面列出我司目前在产PoE交换机的重要特征，请参考：
PoE交换机功能规格表：
四、如何选择合适的无线AC？
AC具有统一管控无线AP的功能，能简化网络的管理和维护。
选择AC 时，应该从以下几个方面去考虑：
1、最大能管理AP的数目
不同AC能管理的AP数不同，如TL-AC100最大能管理100台AP，组网时可根据实际方案选择合适的AC。
2、认证功能选择
不同的AC支持不同的认证功能，如TL-AC100支持的认证方式有：WPA/WPA2、WPA-PSK/WPA2-PSK、MAC地址认证，而TL-AC1000除以上认证功能外还支持Web认证、微信认证、一键上网，还可与其他认证服务器配合实现短信认证等其它认证方式。
3、其它功能支持情况
不同的AC所支持的功能不一样，如TL-AC1000支持速率调整、手动射频绑定、负载均衡等，而TL-AC100/TL-AC200不支持。
无线控制器规格表：
五、如何选择合适的无线AP？
选择AP考虑哪些因素？
进行无线覆盖选择AP时，应考虑以下：
环境特点：室外或是室内，终端稀疏型分布（如仓库）或是密集型无线接入（如会议室等）。
安装方式：吸顶、面板或是86盒式。
供电方式：标准PoE（802.3af或802.3at）、Passive PoE或是DC （直流电源）。
覆盖范围：单个房间、多个房间、区域覆盖、定点覆盖等。
带机量：单个AP接入10个、20个、30个或50个终端。
以酒店环境为例，介绍在不同区域可以采用不同的产品：
一般客房区域选用普通的吸顶无线AP，能够满足大部分区域的无线覆盖即可，适当允许少数无线盲区。
豪华客房等高端宾客区域可选用面板无线AP，保障最佳的无线覆盖效果，提供最好的住宿体验。
餐饮、会议室等人员密集型区域，采用吸顶双频无线AP，满足同时多人接入的需求。
AP应该选择2.4G单频还是2.4G/5G双频？
从当前市面上的终端产品看，千元规格的智能手机基本都能支持5G频段的WiFi，因此为了更好的无线体验，我们推荐双频无线AP，尤其是在人员密集型区域。
一个无线AP带多少个客户端合适？
基于无线产品的工作原理、手机等无线终端的无线发送接收能力，一个无线AP能搞定“方圆1公里，接入数百人”是无法实现的。
根据我们的经验，推荐一个单频AP带25个客户端，一个双频AP带50个客户端。
一个无线AP覆盖多大范围合适？
无线AP的覆盖范围与安装位置、实际环境的关系非常大，如下信息供
参考：
吸顶无线AP：覆盖周边6个房间/宿舍，或半径12米左右的范围，适合安装在相对环境空旷、层高不低于3米的环境。
因安装方式的特性，容易产生无线盲点。
面板无线AP：覆盖周边2个房间/宿舍，1-2道墙的空间。
无线覆盖效果较好。
无线AP规格表：
说明：无线速率的单位是Mbps。
