VMware vSphere 服务器虚拟化建设方案

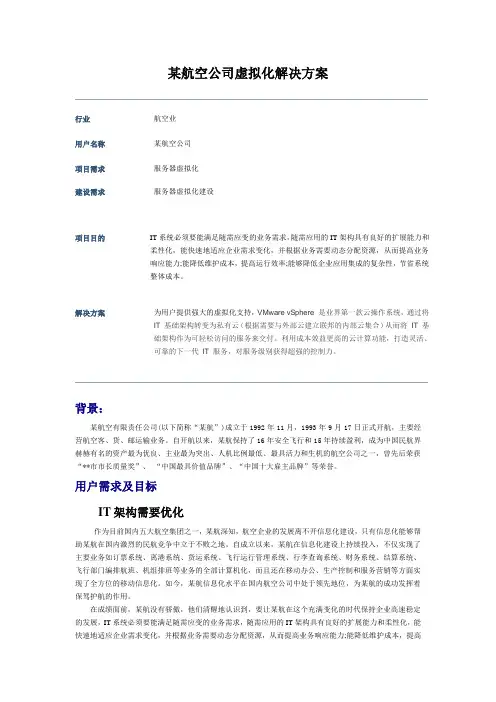

某航空公司虚拟化解决方案行业航空业用户名称某航空公司项目需求服务器虚拟化建设需求服务器虚拟化建设项目目的IT系统必须要能满足随需应变的业务需求，随需应用的IT架构具有良好的扩展能力和柔性化，能快速地适应企业需求变化，并根据业务需要动态分配资源，从而提高业务响应能力;能降低维护成本，提高运行效率;能够降低企业应用集成的复杂性，节省系统整体成本。
解决方案为用户提供强大的虚拟化支持，VMware vSphere 是业界第一款云操作系统，通过将IT 基础架构转变为私有云（根据需要与外部云建立联邦的内部云集合）从而将IT 基础架构作为可轻松访问的服务来交付。
利用成本效益更高的云计算功能，打造灵活、可靠的下一代IT 服务，对服务级别获得超强的控制力。
背景：某航空有限责任公司(以下简称“某航”)成立于1992年11月，1993年9月17日正式开航，主要经营航空客、货、邮运输业务。
自开航以来，某航保持了16年安全飞行和15年持续盈利，成为中国民航界赫赫有名的资产最为优良、主业最为突出、人机比例最低、最具活力和生机的航空公司之一，曾先后荣获“**市市长质量奖”、“中国最具价值品牌”、“中国十大雇主品牌”等荣誉。
用户需求及目标IT架构需要优化作为目前国内五大航空集团之一，某航深知，航空企业的发展离不开信息化建设，只有信息化能够帮助某航在国内激烈的民航竞争中立于不败之地。
自成立以来，某航在信息化建设上持续投入，不仅实现了主要业务如订票系统、离港系统、货运系统、飞行运行管理系统、行李查询系统、财务系统、结算系统、飞行部门编排航班、机组排班等业务的全部计算机化，而且还在移动办公、生产控制和服务营销等方面实现了全方位的移动信息化。
如今，某航信息化水平在国内航空公司中处于领先地位，为某航的成功发挥着保驾护航的作用。
在成绩面前，某航没有骄傲，他们清醒地认识到，要让某航在这个充满变化的时代保持企业高速稳定的发展，IT系统必须要能满足随需应变的业务需求，随需应用的IT架构具有良好的扩展能力和柔性化，能快速地适应企业需求变化，并根据业务需要动态分配资源，从而提高业务响应能力;能降低维护成本，提高运行效率;能够降低企业应用集成的复杂性，节省系统整体成本。
VMware vSphere方案基本介绍
6
VMware vSphere
VS5-ENT-G-SSS-C
Basic Support/Subscription for VMware vSphere 5 Enterprise for 1 processor for 1 year
Technical Support, 12 Hours/Day, per published Business Hours, Mon. thru Fri.
1年基本服务,每个CPU需要购买服务
6
VMware vCenter Server
VCS5-STD-C
VMware vCenter Server 5 Standardquired
动态资源调度（DRS）
通过DRS可以自动实现多台物理服务器之间资源使用率的平衡，防止出现某一台物理服务器使用率过高，另外一台物理服务器使用率过低的情况，如果出现资源使用率不均衡，系统自动调整每台物理服务器的负载
软件清单（企业版为例）：
产品名称
描述
数量
VMware vSphere
VS5-ENT-C
VMware vSphere 5 Enterprise for 1 processor (with 64 GB vRAM entitlement per processor). SNS is Required.
2块Emulex 8GB FC Single-Port PCI-E HBA，2块Intel Ethernet Dual Port Server Adapter I340-T2，2块IBM 300GB 10K 6Gbps SAS 2.5" SFF G2HS HDD
云计算VMware vSphere虚拟化技术的架构分析
２ Ｖ Ｍｗ ｒ Ｓ ｈ ｒ ａｅｖ ｐ ｅｅ的基 本 架 构
ＶＭｗａｅｖ ｐ ｅｅ主 要 通过 虚拟 化 技 术 将 数 据 中 心转 ｒ Ｓ ｈ ｒ 变 为 云 计 算 基 础 架 构 ， 过 虚 拟 化 提 供 自助 部署 和调 配 的 通
摘 要 ： 随着高校信 息化 建设 的发展与 深入 ，－ － 计算平 台的搭建对 于高校数据 中心 的建设是一种趋 势。探 讨 了服务 Ｋ
器 虚拟 化 对 云 平 台 的 意 义 ， 目前 最 为 成 熟 而 且 应 用 最 广 的 Ｖ ｗ ｒ Ｓ ｈ ｒ 虚 拟 化 技 术 架构 进 行 了分 析 。 就 Ｍ ａ ｅ ｐ ｅｅ ｖ
物 理 服 务 器 中 内存 、 Ｐ 存 储 及 网 络 各 种 硬 件 资 源 ， Ｃ Ｕ、 运 行 在 物 理 服 务 器 上 的 一 个 虚 拟层 并 根 据 预 定 好 的 策 略将
拟 化 技 术 ， 现 从 目前 的 数 据 中 心 向 云计 算 环 境 转 变 方 面 实
的架 构分 析 。
１ ＶＭｗ ｒ Ｓ ｈ ｒ ａ ｅ ｐ ｅｅ简 介 ｖ
ＶＭｗａ ｅｖ ｐ ｅｅ 在 原 来 的 ＶＩ ｒ Ｓ ｈ ｒ 是 ３基 础 上 推 出 的 系 统， 被成 为业 界 首 款 云 计 算 操 作 系 统 。ｖ ｐ ｅｅ将 应 用 程 Ｓｈｒ
获 益 ， 速 了现 有 数 据 中 心 云 计 算 的 转 移 ， 公 共 云 基 础 加 与 兼 容 ， 平 了 向混 合 云 模 式 前 进 的 道 路 ， 为 云 计 算 的新 铺 成
里程碑 。
功 能 ， Ｉ 基 础 架 构作 为服 务 来 交 付 使 用 。ｖ ｐ ｅｅ是 一 将 Ｔ Ｓｈｒ 个 整 体 架 构 而 非 单 个 产 品 ， 本 架 构 如 图 １ 基 。
VMware vSphere 5 ——数据中心基础架构虚拟化整合项目方案书
XXXX公司 数据中心基础架构虚拟化整合项目方案书版本：V1.0文档更新日期：2011-9-10文档创建日期：2009-8-13XXXX系统集成有限公司前 言文档目的VMware vSphere是用于构建云计算基础架构的业界领先的虚拟化平台。
它使用户能够自信地运行关键业务应用程序，更快速地响应业务需求，并且能够帮助用户进行服务器整合、提高服务器的可靠性和高可用性，以及实现商业连续性的策略等。
在同一台物理服务器上安装多个虚拟服务器，并加载操作系统以及应用系统，无论是出于使用还是测试目的，都能够以一种很经济的方式达到商业扩展或者增加服务器资源的目的。
vSphere 加快了现有数据中心向云计算的转变，同时还支持兼容的公共云服务，从而形成了业界唯一的混合云模式的基础。
为了更好的帮助用户了解VMware虚拟架构的技术服务优势以及项目管理方式，特编写了本文档供领导及相关技术人员参考。
文档说明本文档共包括三大部分。
第一部分是方案设计部分，由1~4章组成，主要是针对用户的当前环境及未来需求的情况，使用VMware的服务器虚拟架构产品进行基于X86服务器的整合方案设计，以及整合后带来哪些优势的详细阐述。
第二部分是项目实施部分，主要指第5章，主要讨论虚拟化项目管理的方法论，同时讲述了项目实施的规划、进度、风险分析及解决、分工界面等方面内容。
第三部分主要指第6章，针对VMware的技术支持体系进行介绍。
涉及到商务部分的报价等内容，将在另外的文档中单独分列出来，不包含在本文档中。
目 录1. 概述 (1)1.1.项目背景 (1)1.2.现状分析 (2)2. 虚拟化解决方案 (4)2.1.方案分析 (4)2.2.方案实施后的效果 (5)2.3.方案拓扑 (8)2.4.方案构成说明 (9)2.5.VM WARE V S PHERE配置 (11)2.6.VM WARE V C ENTER配置 (15)2.7.VM WARE V S PHERE 功能说明 (15)2.7.1. vSphere Vmotion (15)2.7.2. vSphere HA (16)2.7.3. vSphere Fault Tolerance（FT容错） (17)2.7.4. VMware Distributed Resource Scheduler (DRS) ； (17)2.7.5. vSphere DataRecovery（备份） (18)2.7.6. vSphere扩展性 (19)2.7.7. vSphere ESXi聚合 (20)2.7.8. vSphere 自动部署 (20)2.7.9. vSphere 存储 DRS (21)2.7.10. vsphere配置文件驱动的存储 (21)2.7.11. VMware 存储/网络 I/O 控制 (22)2.7.12. ESXi 防火墙 (23)3. 方案总结 (24)3.1.方案优势 (24)3.2.未来建立整体IT环境虚拟化架构 (25)4. 配置清单及说明 (26)4.1.硬件配置需求 (26)4.2.虚拟化软件配置需求 (26)5. 项目管理 (27)5.1.方法论 (27)5.2.项目进度管理 (27)5.2.1. 项目准备阶段 (27)5.2.2. 系统分析阶段 (28)5.2.3. 系统设计阶段 (28)5.2.4. 系统实施阶段 (29)5.2.5. 系统验证阶段 (30)5.2.6. 项目收尾阶段 (31)5.2.7. 系统维护阶段 (31)5.3.项目角色管理 (31)5.3.1. 客户角色和职责 (32)5.3.2. 最佳做法 (33)5.3.3. 分工界面 (34)5.4.实施进度 (36)6. 支持服务概述 (39)6.1.全球技术支持服务 (39)6.2.自助式技术支持 (41)6.3.集成服务 (43)1.概述1.1.项目背景【此部分请结合用户情况修订背景说明，以下为举例。
VMware vSphere67虚拟机管理规划
vSphere 虚拟机管理规划VMware vSphere 6.7VMware ESXi 6.7vCenter Server 6.7目录关于 vSphere 虚拟机管理61VMware vSphere 虚拟机简介7虚拟机文件7虚拟机和虚拟基础架构8虚拟机生命周期9虚拟机组件9虚拟机硬件可用于 vSphere 虚拟机10虚拟机选项11vSphere Client 和 vSphere Web Client12后续操作132部署虚拟机14使用新建虚拟机向导创建虚拟机15将虚拟机克隆为模板17在 vSphere Web Client 中将虚拟机克隆为模板19从模板部署虚拟机21在 vSphere Web Client 中从模板部署虚拟机24克隆现有虚拟机27在 vSphere Web Client 中克隆现有虚拟机30使用即时克隆克隆虚拟机33将模板克隆为模板34在 vSphere Web Client 中将模板克隆为模板37将模板转换为虚拟机393部署 OVF 和 OVA 模板40OVF 和 OVA 文件格式和模板40部署 OVF 或 OVA 模板41导出 OVF 模板42浏览 VMware Virtual Appliance Marketplace434使用内容库44创建库45同步已订阅内容库47编辑内容库47内容库权限的层次结构继承49内容库管理员角色51用内容填充库51使用库中的项目55根据内容库中的模板创建虚拟机和 vApp605配置虚拟机硬件68虚拟机兼容性68虚拟 CPU 配置75虚拟内存配置81虚拟磁盘配置86SCSI 和 SATA 存储控制器条件、限制和兼容性95虚拟机网络配置101其他虚拟机设备配置113从 ESXi 主机到虚拟机的 USB 配置124从客户端计算机到虚拟机的 USB 配置131将共享智能读卡器添加到虚拟机136使用虚拟可信平台模块保护虚拟机1376配置虚拟机选项140虚拟机选项概览140常规虚拟机选项141在客户机操作系统中配置用户映射143VMware 远程控制台选项145配置虚拟机加密选项145虚拟机电源管理选项147配置 VMware Tools 选项148基于虚拟化的安全性149配置虚拟机引导选项151配置虚拟机高级选项153配置光纤通道 NPIV 设置1567使用 vSphere vApp 管理多层应用程序158创建 vApp158执行 vApp 电源操作159创建对象或将对象添加到 vApp160克隆 vApp161编辑 vApp 备注161配置 vApp 属性162在 vSphere Web Client 中配置 vApp 属性162编辑 vApp 设置163添加网络协议配置文件168虚拟机 vApp 选项1728使用 vCenter Solutions Manager 监控解决方案179查看解决方案179vSphere ESX Agent Manager1809管理虚拟机182安装客户机操作系统182自定义客户机操作系统184在 vSphere Web Client 中编辑虚拟机启动和关机设置194编辑虚拟机启动和关机设置196安装 VMware 增强型身份验证插件198使用虚拟机控制台198回答虚拟机问题200移除和重新注册虚拟机和虚拟机模板200管理虚拟机模板202使用快照管理虚拟机203作为虚拟机属性的增强型 vMotion 兼容性213虚拟机 Storage DRS 规则215迁移虚拟机21810升级虚拟机235升级虚拟机所需的停机时间236手动升级虚拟机的兼容性237调度虚拟机的兼容性升级23711常见任务的所需特权23912故障排除概览242故障排除准则242使用日志进行故障排除24313虚拟机故障排除246排除 USB 直通设备故障246恢复孤立的虚拟机247从模板克隆或部署后未打开虚拟机电源248关于 vSphere 虚拟机管理《vSphere 虚拟机管理》介绍了如何在 VMware vSphere®环境中创建、配置和管理虚拟机。
vSphere服务器虚拟化方案介绍
vSphere服务器虚拟化方案介绍vSphere - 概述vSphere是VMware公司推出一套服务器虚拟化解决方案，VSphere中的核心组件为VMware ESXi（取代原ESX）, ESXi与Citrix的XenServer 相似，是一款可以独立安装和运行在祼机上的系统，因此与VMwareWorkstation软件不同的是它不再依存于宿主操作系统之上。
vSphere将应用程序和操作系统从底层硬件分离出来，从而简化了IT操作。
用户现有的应用程序可以看到专有资源，而服务器则可以作为资源池进行管理。
因此，用户的业务将在简化但恢复能力极强的IT 环境中运行。
vSphere - vSphere资源VMkernelESXi虚拟化管理程序称为VMkernel，只支持64位CPU的主机，但同时支持32位和64位的客户操作系统（Guest OS，即在虚拟机上安装的操作系统，比如Windows Server 2008 R2，SuSE Enterprise Linux 11 SP1等等）。
VMkernel从虚拟机监视器（VMM，它负责对虚拟机提供硬件资源抽象，为客户操作系统提供运行环境。
）接收虚拟机的资源请求，然后将这些请求传送给物理硬件。
份额（Share）份额指定发生资源争用时虚拟机的相对重要性。
例如虚拟机A的资源份额是虚拟机B的两倍，则在这两个虚拟机争用资源时，虚拟机A有权消耗两倍于虚拟机B的资源。
份额有3个固定的设置值（低、正常、高，这些值将分别按4:2:1 的比例指定份额值），或者也可以选择自定义为各虚拟机分配特定的份额值。
预留（reservation）预留指定为虚拟机预留的CPU主频或物理内存大小。
在启动虚拟机时，只有ESXi主机或者资源池中的资源满足虚拟机的预留值大小时，Vcenter Server或ESXi 才允许打开该虚拟机电源，这称之为接入控制。
如果虚拟机预留的资源从未被该虚拟机使用过，那么其他虚拟机是能够使用这部分资源的。
vmware vsphere方案
以我给的标题写文档，最低1503字，要求以Markdown文本格式输出，不要带图片，标题为：vmware vsphere方案# VMware vSphere方案## 简介VMware vSphere是一款由VMware公司开发和推出的虚拟化解决方案，旨在提供可靠、灵活、高性能的虚拟化平台。
vSphere允许用户在单个物理服务器上同时运行多个虚拟机，实现资源的高度利用，并提供高级的管理和监控功能。
本文将介绍vSphere方案的基本特性、架构和实施。
## 特性vSphere具有以下一些核心特性：### 虚拟化vSphere采用硬件虚拟化技术，将物理服务器划分为多个独立的虚拟机，每个虚拟机可以运行不同的操作系统和应用程序。
虚拟化技术能够提供一致的运行环境，简化应用程序的部署和管理。
### 高可用性vSphere具备高可用性功能，当主机故障时，自动将虚拟机迁移到可用的主机上，确保应用程序的连续性和可靠性。
通过vSphere HA（高可用性）功能，可以减少因硬件故障或维护导致的服务中断。
### 负载均衡vSphere提供负载均衡功能，可根据虚拟机的资源使用情况自动调整虚拟机的位置。
通过vSphere DRS（分布式资源调度）功能，可以实现根据实时性能和资源需求自动平衡工作负载。
### 自动化管理vSphere支持自动化管理，可以通过vSphere vCenter Server进行集中管理，包括虚拟机的创建、部署、迁移和监控。
vCenter Server还提供了高级的管理功能，如可视化性能分析、运维任务自动化和资源利用报告等。
### 安全性vSphere具有强大的安全性功能，包括虚拟机加密、防火墙设置、访问控制和审计日志等。
通过vSphere的安全功能，可以保护虚拟机和敏感数据的安全性和完整性。
## 架构vSphere方案的架构主要包括以下几个组件：### ESXi主机ESXi是vSphere的核心组件之一，是一种轻量级的虚拟化操作系统，安装在物理服务器上。
