房屋建筑工程沉降观测的具体做法
建筑物沉降观测专项施工方案
建筑物沉降观测专项施工方案一、项目背景和目标建筑物的沉降观测是为了解建筑物在使用过程中是否存在沉降现象，进而判断建筑物的稳定性和安全性，并采取相应的措施进行修复或加固。
本项目的目标是通过系统性的沉降观测，监测建筑物的沉降情况，提供科学依据和参考数据，确保建筑物的安全和可靠性。
二、项目组织和管理2.观测人员：负责实施沉降观测工作，包括安装测点、测量数据记录等。
3.设计人员：负责制定观测方案和观测数据处理方法。
三、工作步骤和流程1.观测方案制定：根据建筑物的特点和规模确定观测方案，包括观测点数量和位置、观测周期等。
2.测点选择：根据建筑物的结构和负荷分布情况，选择合适的测点位置，确保能够全面反映建筑物的沉降情况。
3.测点标定：在测点位置进行标定，包括建立参考基准点和确定测点坐标系。
4.测点安装：根据设计要求，安装测点设备，包括测点支撑物、测点盘等。
5.数据采集：按照观测方案规定的周期，进行数据采集工作，记录建筑物的沉降情况。
6.数据处理和分析：对采集到的数据进行处理和分析，包括数据校正、数据拟合等。
7.结果评估：根据数据处理结果，评估建筑物的沉降情况，判断是否存在异常情况。
8.报告编制：根据评估结果，编制沉降观测报告，提出相应的建议和措施。
四、安全措施1.观测人员必须熟悉相关安全操作规程，并佩戴个人防护装备。
2.在观测过程中，严禁随意移动或拆除已安装的测点设备。
3.在观测现场设置警示标志，确保周围人员和设备的安全。
五、设备和材料1.测量仪器：包括测距仪、水准仪、全站仪等。
2.测点设备：包括测点支撑物、测点盘等。
3.数据处理软件：包括测量数据的录入和处理软件。
六、预算和时间计划1.预算：根据项目规模和要求进行预算，包括设备采购、人员费用等。
2.时间计划：根据工作步骤和流程，制定项目的时间计划，确保项目的按时完成。
七、质量控制1.观测人员必须经过专业培训和考核，熟练掌握观测工作的操作技能。
2.观测设备必须经过校准和调试，确保测量结果的准确性和可靠性。
沉降观测步骤与方法
沉降观测的具体做法：1、仪器：水准尺应使用受环境及温差变化影响小的高精度铝合金水准尺。
在不具备铝合金水准尺的情况下，使用一般塔尺时应尽量使用第一段标尺。
水准仪的精度不低于DS3级别。
2、观测时间：相邻的两次时间间隔称为一个观测周期，都必须按施测方案中规定的观测周期准时进行。
3、观测点的设置：沉降观测点要埋设在最能反映建(构)物沉降特征且便于观测的位置。
相邻点之间间距以15－30 m为宜，均匀地分布在建筑物的周围(埋设的沉降观测点要符合各施工阶段的观测要求，特别要考虑到装修装饰阶段因墙或柱饰面施工而破坏或掩盖住观测点)。
4、沉降观测的五定：所谓“五定”，即通常所说的沉降观测依据的基准点、工作基点和被观测物上的沉降观测点，点位要稳定；所用仪器、设备要稳定；观测人员要稳定；观测时的环境条件基本上要一致；观测路线、镜位、程序和方法要固定。
5、在观测过程中，做到步步有校核。
①前后视距≤30 m，前后视距差≤，②沉降观测点相对于后视点的高差容差应≤，6、建立固定的观测路线：在控制点与沉降观测点之间建立固定的观测路线，并在架设仪器站点与转点处做好标记桩，保证各次观测均沿统一路线。
7、埋入墙体的观测点，材料应采用直径不小于12毫米的元钢，一般埋人深度不小于12厘米，钢筋外端要有90°弯钩弯上，并稍离墙体，以便于置尺测量。
8、框架结构的建筑物每二层观测一次，竣工后再观测一次。
9、水准点是对各观测点沉降的基准点，一定要选定相对固定的稳定的其他建筑物等适当部位，一般不少于2个。
10、每次观察均需采用环形闭合方法，当场进行检查。
同一观测点的两次观测之差不得大于1毫米。
11、完成沉降观测工作，要先绘制好沉降观测示意图并对每次沉降观测认真做好记录。
(1)沉降观测示意图应画出建筑物的底层平面示意图，注明观测点的位置和编号，注明水准基点的位置、编号和标高及水准点与建筑物的距离。
并在图上注明观测点所用材料、埋入墙体深度、离开墙体的距离。
建筑施工测量沉降观测施工技术
1.4沉降观测1.4.1 建筑物沉降观测1. 建筑物沉降的观测应测定建筑物及地基的沉降量、沉降差及沉降速度并计算基础倾斜、局部倾斜、相对弯曲及构件倾斜。
2. 沉降观测点的布设应能全面反映建筑物及地基变形特征，并顾及地质情况及建筑结构特点。
点位宜选设在下列位置：(1) 建筑物的四角、大转角处及沿外墙每10～15m处或每隔2～3根柱基上。
(2) 高低层建筑物、新旧建筑物、纵横墙等交接处的两侧。
(3) 建筑物裂缝和沉降缝两侧、基础埋深相差悬殊处、人工地基与天然地基接壤处、不同结构的分界处及填挖方分界处。
(4) 宽度大于等于15m或小于15m而地质复杂以及膨胀土地区的建筑物，在承重内隔墙中部设内墙点，在室内地面中心及四周设地面点。
(5) 邻近堆置重物处、受振动有显著影响的部位及基础下的暗浜（沟）处。
(6) 框架结构建筑物的每个或部分柱基上或沿纵横轴线设点。
(7) 筏形基础、箱形基础底板或接近基础的结构部分之四角处及其中部位置。
(8) 重型设备基础和动力设置基础的四角、基础型式或埋深改变处以及地质条件变化处两侧。
(9) 电视塔、烟囱、水塔、油罐、炼油塔、高炉等高耸建筑物，沿周边在与基础轴线相交的对称位置上布点，点数不少于4个。
3. 沉降观测的标志可根据不同的建筑结构类型和建筑材料，采用墙（柱）标志、基础标志和隐蔽式标志等形式。
各类标志的立尺部位应加工成半球形或有明显的突出点，并涂上防腐剂。
标志的埋设位置应避开如雨水管、窗台线、散热器(暖气片)、暖水管、电气开关等有碍设标与观测的障碍物，并应视立尺需要离开墙（柱）面和地面一定距离。
隐蔽式沉降观测点标志的形式可按本书图1-10埋设。
当应用静力水准测量方法进行沉降观测，本书观测标志的形式及其埋设，应根据采用的静力水准仪的型号、结构、读数方式以及现场条件确定。
标志的规格尺寸设计，应符合仪器安置的要求。
沉降观测点标志的形式（1）隐蔽式沉降观测标志应按图1-10～图1-12埋设。
沉降观测施工方案
沉降观测施工方案一、施工目的沉降观测是指在土地开发、基础工程施工等过程中，为了了解和监测地基的沉降情况，以便及时采取相应的措施，防止沉降引起的工程事故和安全隐患的一种技术手段。
本施工方案的目的是为了进行沉降观测，及时监测地基的沉降情况，确保工程施工的安全性和稳定性。
二、施工条件1.工程地点：选择地势平坦、无地基隐患、无人居住区域的地块进行施工。
2.施工设备：沉降仪、专业测量仪器等。
3.监测点设置：根据工程规模和要求，合理设置监测点，保证监测数据的全面和准确性。
三、施工流程1.准备工作（1）确定施工目的，明确沉降观测的目标和要求。
（2）选择合适的施工设备和工具，确保施工质量。
（3）确定监测点位置，根据工程实际情况和监测要求，合理设置监测点。
（4）制定施工计划，明确各个施工环节的具体工作内容和流程。
2.监测设备安装（1）将沉降仪和专业测量仪器准备好，确保设备的完好性和准确性。
（2）根据监测点位置，将监测设备安装在合适的位置上，保证设备的稳定和可靠性。
（3）根据设备的使用说明书，正确连接设备和电源，进行设备的调试和校准。
3.数据采集与分析（1）在施工过程中，按照预定的监测频率，定期进行数据的采集和记录。
（2）采集到的数据导入计算机，进行数据分析和处理，得出相应的数据结果。
（3）根据分析结果，判断地基的沉降情况，及时采取相应的措施。
4.结果呈报（1）根据监测结果，编写监测报告，详细说明沉降情况和分析结果。
（2）将监测报告提交给工程负责人和相关部门，供其参考和决策。
四、安全措施1.在施工过程中，严格遵守相关安全规定和操作规程，确保施工人员的人身安全。
2.使用专业仪器和设备时，保证设备的正常运行和操作，避免设备故障造成的事故。
3.施工现场设置警告标志，提醒相关人员注意施工区域，防止意外事故的发生。
4.对施工过程中可能造成的环境污染和噪声污染，采取相应的措施，保护环境和降低噪音。
五、质量控制1.监测设备的选择和安装要符合相关标准和规定，确保设备的质量和可靠性。

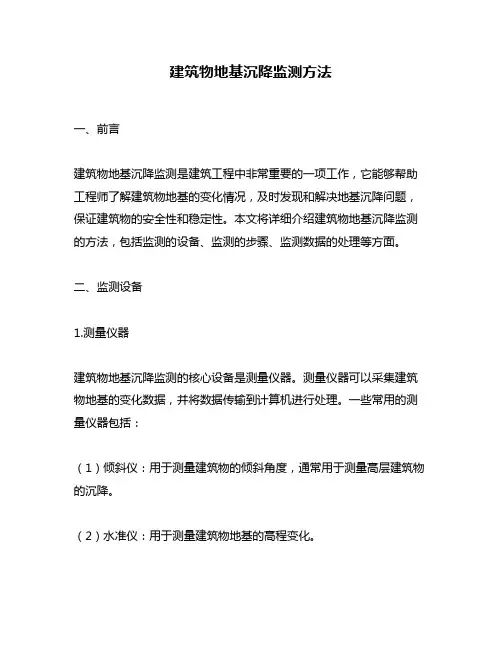

建筑物地基沉降监测方法
建筑物地基沉降监测方法一、前言建筑物地基沉降监测是建筑工程中非常重要的一项工作，它能够帮助工程师了解建筑物地基的变化情况，及时发现和解决地基沉降问题，保证建筑物的安全性和稳定性。
本文将详细介绍建筑物地基沉降监测的方法，包括监测的设备、监测的步骤、监测数据的处理等方面。
二、监测设备1.测量仪器建筑物地基沉降监测的核心设备是测量仪器。
测量仪器可以采集建筑物地基的变化数据，并将数据传输到计算机进行处理。
一些常用的测量仪器包括：（1）倾斜仪：用于测量建筑物的倾斜角度，通常用于测量高层建筑物的沉降。
（2）水准仪：用于测量建筑物地基的高程变化。
（3）全站仪：用于测量建筑物地基的三维坐标变化。
2.数据传输设备为了保证监测数据的及时性和准确性，建筑物地基沉降监测需要使用数据传输设备。
数据传输设备可以将监测数据实时传输到计算机进行处理，常见的数据传输设备包括：（1）数据线：将测量仪器和计算机连接起来，传输监测数据。
（2）无线传输设备：通过无线信号传输监测数据，具有不受距离限制的优点。
三、监测步骤1.监测前准备在进行建筑物地基沉降监测之前，需要对监测区域进行清理和加固，以确保监测的准确性和安全性。
具体步骤包括：（1）清理监测区域：将监测区域内的杂物、垃圾和植物清理干净，以便于测量仪器的安装和监测。
（2）加固监测点：在监测点周围加固地面，以确保监测点的稳定性和准确性。
2.测量设备安装安装测量设备是建筑物地基沉降监测的关键步骤。
测量设备的安装需要严格按照操作说明进行，以确保监测数据的准确性。
具体步骤包括：（1）选择监测点：根据建筑物地基的情况选择监测点，通常选择建筑物的四个角落和中心位置进行监测。
（2）安装测量仪器：根据测量仪器的类型和监测点的情况，选择合适的安装方式，确保测量仪器的稳定和准确性。
3.数据采集和处理数据采集和处理是建筑物地基沉降监测的最后一步。
在数据采集过程中，需要注意监测数据的准确性和及时性。
在数据处理过程中，需要对监测数据进行分析和比较，以确定建筑物地基的变化情况。
建筑物沉降观测的措施
建筑物沉降观测的措施沉降观测是建筑物或构筑物在施工乃至使用过程中不可或缺的工作，也是技术资料中不可缺少的内容，它不仅关系到建筑质量，更关系到建筑物的安全。
具体要做到以下几点：1、沉降观测点的设置要正确合理（1）砖墙承重的建筑物：沉降观测点一般应沿墙的长度每隔8米至10米设置一个，并应设置在建筑物的外墙转角处、纵墙与横墙的交接处及纵墙与横墙的中央、建筑物的沉降两侧。
当建筑物宽度大于1米时，内墙也应在适当位置设观测点。
（2）框架结构的建筑物：沉降观测点应设在每个桩基或部分柱基上部。
（3）具有浮筏基础的或箱形基础的高层建筑，观测点应沿纵、横轴和基础周边位置。
（4）新建筑物与原有建筑物连接处的两边应设置。
（5）烟囱、水塔、油灌等其他类似的构筑物，应沿周边对称设置。
（6）埋入墙体的观测点，材料应采用直径不小于12毫米的元钢，一般埋人深度不小于12厘米，钢筋外端要有90°弯钩弯上，并稍离墙体，以便于置尺测量。
2、沉降观测的次数和时间要适当对工业厂房、公共建筑和4层及以上的砖混结构住宅建筑：第一次观测在观测点安设稳固后进行。
然后，在第三层观测一次，三层以上时各层观测一次，竣工后观测一次。
框架结构的建筑物每二层观测一次，竣工后再观测一次。
3、水准点的确定要稳妥水准点是对各观测点沉降的基准点，一定要选定相对固定的稳定的其他建筑物、岩基等适当部位，一般不少于2个。
4、观测仪器及观测方法要讲究（1）观测沉降的仪器应采用经计量部门检验合格的水准仪和钢水准尺进行。
（2）观测时应固定人员，并使用固定的测量仪器和工具。
（3）每次观察均需采用环形闭合方法，或往返闭合方法当场进行检查。
同一观测点的两次观测之差不得大于1毫米。
5、沉降观测的图示与记录要精细完成沉降观测工作，要先绘制好沉降观测示意图并对每次沉降观测认真做好记录。
（1）沉降观测示意图应画出建筑物的底层平面示意图，注明观测点的位置和编号，注明水准基点的位置、编号和标高及水准点与建筑物的距离。
沉降观测方案及措施
沉降观测方案及措施
建立房屋沉降点设置监理审批制，在确立设置点方案和沉降方案观测时报监理确定，按现场进行沉降点观测时由监理共同工作。
（一）沉降观测水准点的埋设
沉降观测点埋设位置：房屋四角转角处以及中间每隔10〜20m的轴线上。
水准点：不少于2个，设置在建筑物30〜80m稳定、可靠的上层内；或沉降己稳定的建筑物上，严格国家标准执行。
（二）沉降观测点的埋设
沉降观测点埋设应符合和设计规定要求，所有沉降观测点埋设完后，及时将观测点保护起来，以免在施工中将观测点损坏而影响观测的准确性。
（三）观测方案及技术要求
1.沉降观测按国家一、二等水准测量规范规定的二等水准测量
要求作业。
观测仪器采用S3精密水准仪，配合因瓦尺作业。
采用相同观测路线和观测方法，使用同一仪器和设备，并要固定观测人员、在基本相同的环境和条件工作。
2.观测要求：第一次沉降在观测点安设稳定后及时进行，在主体结构施工期间，每做二层楼观测一次，主体结构验收以后，砌内外填充墙时，每三层做一次，竣工后，第一年测4次，第二年测二次，
第三年测一次，直至稳定为止。
房屋建筑工程：沉降观测的具体做法
1、仪器：水准尺应使用受环境及温差变化影响小的高精度铝合金水准尺。
在不具备铝合金水准尺的情况下，使用一般塔尺时应尽量使用第一段标尺。
水准仪的精度不低于DS3级别。
2、观测时间：相邻的两次时间间隔称为一个观测周期，都必须按施测方案中规定的观测周期准时进行。
3、观测点的设置：沉降观测点要埋设在最能反映建（构）物沉降特征且便于观测的位置。
相邻点之间间距以15－30m为宜，均匀地分布在建筑物的周围（埋设的沉降观测点要符合各施工阶段的观测要求，特别要考虑到装修装饰阶段因墙或柱饰面施工而破坏或掩盖住观测点）。
4、沉降观测的五定：所谓“五定”，即通常所说的沉降观测依据的基准点、工作基点和被观测物上的沉降观测点，点位要稳定。
所用仪器、设备要稳定。
观测人员要稳定。
观测时的环境条件基本上要一致。
观测路线、镜位、程序和方法要固定。
5、在观测过程中，做到步步有校核。
①前后视距≤30m，前后视距差≤1.0m。
②沉降观测点相对于后视点的高差容差应≤1.0mm。
6、建立固定的观测路线：在控制点与沉降观测点之间建立固定的观测路线，并在架设仪器站点与转点处做好标记桩，保证各次观测均沿统一路线。
7、埋入墙体的观测点，材料应采用直径不小于12毫米的元钢，一般埋人深度不小于12厘米，钢筋外端要有90°弯钩弯上，并稍离墙体，以便于置尺测量。
8、框架结构的建筑物每二层观测一次，竣工后再观测一次。
9、水准点是对各观测点沉降的基准点，一定要选定相对固定的稳定的其他建筑物等适当部位，一般不少于2个。
10、每次观察均需采用环形闭合方法，当场进行检查。
同一观测点的两次观测之差不得大于1毫米。
11、完成沉降观测工作，要先绘制好沉降观测示意图并对每次沉降观测认真做好记录。
（1）沉降观测示意图应画出建筑物的底层平面示意图，注明观测点的位置和编号，注明水准基点的位置、编号和标高及水准点与建筑物的距离。
并在图上注明观测点所用材料、埋入墙体深度、离开墙体的距离。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、仪器：水准尺应使用受环境及温差变化影响小的高精度铝合金水准尺。
在不具备铝合金水准尺的情况下，使用一般塔尺时应尽量使用第一段标尺。
水准仪的精度不低于DS3级别。
2、观测时间：相邻的两次时间间隔称为一个观测周期，都必须按施测方案中规定的观测周期准时进行。
3、观测点的设置：沉降观测点要埋设在最能反映建（构）物沉降特征且便于观测的位置。
相邻点之间间距以15－30m为宜，均匀地分布在建筑物的周围（埋设的沉降观测点要符合各施工阶段的观测要求，特别要考虑到装修装饰阶段因墙或柱饰面施工而破坏或掩盖住观测点）。
4、沉降观测的五定：所谓“五定”，即通常所说的沉降观测依据的基准点、工作基点和被观测物上的沉降观测点，点位要稳定。
所用仪器、设备要稳定。
观测人员要稳定。
观测时的环境条件基本上要一致。
观测路线、镜位、程序和方法要固定。
5、在观测过程中，做到步步有校核。
①前后视距≤30m，前后视距差≤。
②沉降观测点相对于后视点的高差容差应≤。
6、建立固定的观测路线：在控制点与沉降观测点之间建立固定的观测路线，并在架设仪器站点与转点处做好标记桩，保证各次观测均沿统一路线。
7、埋入墙体的观测点，材料应采用直径不小于12毫米的元钢，一般埋人深度不小于12厘米，钢筋外端要有90°弯钩弯上，并稍离墙体，以便于置尺测量。
8、框架结构的建筑物每二层观测一次，竣工后再观测一次。
9、水准点是对各观测点沉降的基准点，一定要选定相对固定的稳定的其他建筑物等适当部位，一般不少于2个。
10、每次观察均需采用环形闭合方法，当场进行检查。
同一观测点的两次观测之差不得大于1毫米。
11、完成沉降观测工作，要先绘制好沉降观测示意图并对每次沉降观测认真做好记录。
（1）沉降观测示意图应画出建筑物的底层平面示意图，注明观测点
的位置和编号，注明水准基点的位置、编号和标高及水准点与建筑物的距离。
并在图上注明观测点所用材料、埋入墙体深度、离开墙体的距离。
（2）沉降观测的记录应采用建设部制定的统一表格。
观测的数据必须经过严格核对无误，方可记录，不得任意更改。
当各观测点第一次观测时，标高相同时要如实填写，其沉降量为零。
以后每次的沉降量为本次标高与前次标高之差，累计沉降量则为各观测点本次标高与第一次标高之差。
12、沉降观测点的设置：如建筑物四角，沉降缝两侧，荷载有变化的部位，
13、如中途停工时间较长，应在停工时和复工时进行观测。
筑物封顶或竣工后，一般每月观测一次，如果沉降速度减缓，可改为2～3个月观测一次，直至沉降稳定为止。
14、观测方法观测时先后视水准基点，接着依次前视各沉降观测点，最后再次后视该水准基点，两次后视读数之差不应超过±1mm。
另外，沉降观测的水准路线（从一个水准基点到另一个水准基点）应为闭合水准路线。
15、精度要求沉降观测的精度应根据建筑物的性质而定。
1）多层建筑物的沉降观测，可采用DS3水准仪，用普通水准测量的方法进行，其水准路线的闭合差不应超过±×n的开方mm（n测站数）。
2）高层建筑物的沉降观测，则应采用DS1精密水准仪，用二等水准测量的方法进行，其水准路线的闭合差不应超过±×n的开方mm（n 为测站数）。
16、工作要求沉降观测是一项长期、连续的工作，为了保证观测成果的正确性，应尽可能做到四定，即固定观测人员，使用固定的水准仪和水准尺，使用固定的水准基点，按固定的实测路线和测站进行。
17、沉降观测的成果整理
（1）整理原始记录每次观测结束后，应检查记录的数据和计算是否正确，精度是否合格，然后，调整高差闭合差，推算出各沉降观测点的高程，并填入“沉降观测表”中。
（2）计算沉降量计算内容和方法如下：
1）计算各沉降观测点的本次沉降量：
沉降观测点的本次沉降量=本次观测所得的高程－上次观测所得的高程
2）计算累积沉降量：
累积沉降量=本次沉降量+上次累积沉降量
将计算出的沉降观测点本次沉降量、累积沉降量和观测日期、荷载情况等记入“沉降观测表”中。
18、绘制沉降曲线为沉降曲线图，沉降曲线分为两部分，即时间与沉降量关系曲线和时间与荷载关系曲线。
1）绘制时间与沉降量关系曲线首先，以沉降量s为纵轴，以时间t 为横轴，组成直角坐标系。
然后，以每次累积沉降量为纵坐标，以每次观测日期为横坐标，标出沉降观测点的位置。
最后，用曲线将标出的各点连接起来，并在曲线的一端注明沉降观测点号码，这样就绘制出了时间与沉降量关系曲线。
2）绘制时间与荷载关系曲线首先，以荷载为纵轴，以时间为横轴，
组成直角坐标系。
再根据每次观测时间和相应的荷载标出各点，将各点连接起来，即可绘制出时间与荷载关系曲线。
