柏斯顿楼控方案
BA工程师技能标准

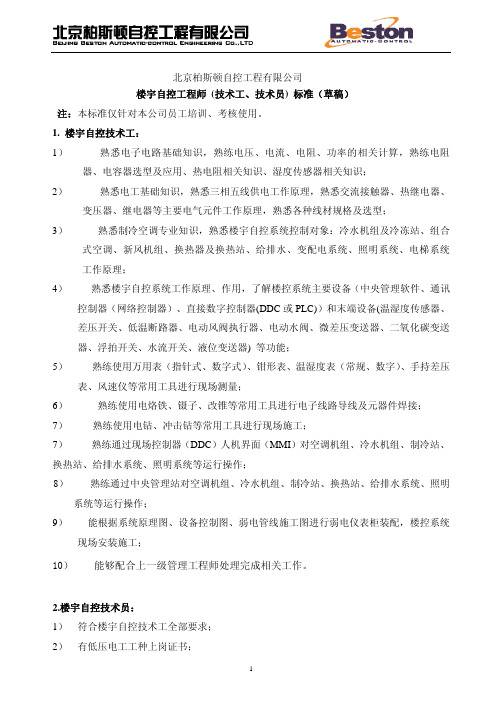

北京柏斯顿自控工程有限公司楼宇自控工程师(技术工、技术员) 标准（草稿）注：本标准仅针对本公司员工培训、考核使用。
1. 楼宇自控技术工：1）熟悉电子电路基础知识，熟练电压、电流、电阻、功率的相关计算，熟练电阻器、电容器选型及应用、热电阻相关知识、湿度传感器相关知识；2）熟悉电工基础知识，熟悉三相五线供电工作原理，熟悉交流接触器、热继电器、变压器、继电器等主要电气元件工作原理，熟悉各种线材规格及选型；3）熟悉制冷空调专业知识，熟悉楼宇自控系统控制对象：冷水机组及冷冻站、组合式空调、新风机组、换热器及换热站、给排水、变配电系统、照明系统、电梯系统工作原理；4）熟悉楼宇自控系统工作原理、作用，了解楼控系统主要设备（中央管理软件、通讯控制器（网络控制器）、直接数字控制器(DDC或PLC)）和末端设备(温湿度传感器、差压开关、低温断路器、电动风阀执行器、电动水阀、微差压变送器、二氧化碳变送器、浮拍开关、水流开关、液位变送器) 等功能；5）熟练使用万用表（指针式、数字式）、钳形表、温湿度表（常规、数字）、手持差压表、风速仪等常用工具进行现场测量；6）熟练使用电烙铁、镊子、改锥等常用工具进行电子线路导线及元器件焊接；7）熟练使用电钻、冲击钻等常用工具进行现场施工；7）熟练通过现场控制器（DDC）人机界面（MMI）对空调机组、冷水机组、制冷站、换热站、给排水系统、照明系统等运行操作；8）熟练通过中央管理站对空调机组、冷水机组、制冷站、换热站、给排水系统、照明系统等运行操作；9）能根据系统原理图、设备控制图、弱电管线施工图进行弱电仪表柜装配，楼控系统现场安装施工；10） 能够配合上一级管理工程师处理完成相关工作。
2.楼宇自控技术员：1）符合楼宇自控技术工全部要求；2）有低压电工工种上岗证书；3）制冷空调工种上岗证书；4）熟练阅读楼宇自控系统网络图、中央空调、冷站、热站、给排水、照明等控制图纸及变配电、电梯等监测图纸，点表，控制要求；5）熟悉本公司楼宇自控系统设备并熟练使用；6）能根据弱电管线施工图指导施工队施工；7）能根据系统原理图、设备控制图、弱电管线施工图进行楼控系统一般调试；8）能根据DDC、或中央站给出数据对楼控所管理设备故障部位进行准确判断；9）熟悉变频器工作原理，至少掌握一个品牌变频器的设定、操作；10）熟练WORD、EXCEI, 具有起草系统调试报告能力；3.楼宇自控助理工程师：1）符合楼宇自控技术员全部要求；2）除本公司系统外，熟悉一家进口品牌楼宇自控系统；4) 熟练AUTOCAD, 能够独立完成仪表柜设计；5）对PID控制原理有基本了解，会现场设定、操作；6）熟练掌握二个品牌以上变频器的设定、操作；7）具有根据控制要求编制、修改上位机软件界面的能力；8）熟悉楼宇自控施工规范，能按规范对系统施工质量进行检验；9）能够独立完成2000点以下楼宇自控系统调试，解决常规问题；10）初步掌握楼控专业英语词汇，能看懂相关设备主要技术参数；3.楼宇自控工程师；1）符合楼宇自控助理工程师全部要求；2）国家考试工程师证书；3）至少熟悉两家不同类型的进口品牌、一个国产品牌楼宇自控系统；4) 具有根据设备图纸及控制要求设计点表、系统图、控制原理图的能力；5）熟练AUTOCAD, 能根据平面图纸绘制弱电管线施工图；6）对焓值控制、PID控制有深入了解；7）对变风量控制(V A V)原理有深入了解；8）对市场上主要变频器品牌质量、技术特性有较深入了解；9）对楼控系统网络构建: 如BACNET、MOUDBUS、CAN、LONGWORK有初步认识；对二级网络，三级网络不同的应用对象有所了解；10）具有根据控制要求编制上下位机控制程序的能力；11）熟悉楼宇自控施工规范，能按规范对系统施工质量进行检验；12）熟悉楼宇自控系统检验标准，能按标准对系统状态进行判断、验收；13）至少了解不少于3种楼宇自控系统节能方法；14）能够独立完成5000点以下楼控系统调试，解决各类问题；15）熟悉楼控专业英语词汇，能看懂相关设备技术说明书；16）具有一定的工程技术管理能力，能够指导或管理楼宇自控技术员、技术工、助理工程师工作。
WEBS楼控方案
第1章建筑设备监控系统1.1 系统概述楼宇自控系统（BAS）是建筑技术、自动控制技术与计算机网络技术相结合的产物，使大楼具有智能建筑的特性。
对于本工程的智能化系统中最重要的系统－楼宇自控系统来说，在本工程中将完成对通风系统，排水系统、进行监视和控制，从而实现创造一个高效、节能、舒适、高性能价格比、温馨而安全的工作环境，提高管理水平，达到节约能源、节约人工成本的目的。
1.2 设计原则参照相关图纸及技术文件，我们在设计本系统时遵循如下原则：●可靠性设计原则采用高品质产品，保证产品质量的高可靠性、性能的高稳定性，。
并确保在今后较长时间内具有先进性、稳定性、可靠性。
●实用性设计原则系统具备完成工程所要求功能的能力和水准，符合本工程实际需要和国内外有关规范的要求，所选设备实现容易、操作简单、维护方便。
●先进性设计原则系统应是在满足可靠性和实用性要求前提下的最先进的系统，选用设备均为国际、国内知名厂家的产品，是这些厂家近年来的新型号产品，或是专利产品，并能够满足对设备性能指标的要求。
●一致性设计原则系统遵循开放系统的原则。
系统应依据系统具备长期稳定工作的能力，所有选用设备均符合我国或国际上的质量及可靠性标准。
根据技术指标的一致性、可互换性选定设备，使系统具备良好的灵活性、兼容性、扩展性和可移植性且方便扩容。
●专业化、标准化设计原则严格按照用户需求和现行的国家标准、规范，并参照国际上通用规范进行设计。
●经济性设计原则系统满足性能与价格之比在同类系统和条件下达到最优，选择最佳性价比的设备，保护用户投资。
1.3 需求分析本项目智能化建设，以先进、成熟、适度超前的信息技术、控制技术和管理与决策系统为依托，营建一个具有国内高标准的智能化建筑。
节能管理是建筑综合管理的重要内容，同时也是为了满足国家对于节能减排指标的要求，由于智能建筑的机电设备采用自动化监控方式，使智能建筑利用先进的综合节能技术成为可能。
利用先进的计算机控制技术对空调、电力、给排水、照明等系统采取集中远程管理，分散控制的方式，旨在创造一个高效、舒适、安全的环境，并尽量降低其系统的造价，最大限度节省能耗和日常运行的各种费用，保证各系统能得到充分、高效和可靠地运行，并使各项投资能给招标人一个很高的回报。
BA论文
浅谈楼宇自控在医院智能化建设中的应用一、背景目前，我国共有各类医疗机构298000多家，县级及县级以上的各类医院为19000多所，其中中等高级医院（包括大市区）13000多所。
国内医院大多建于上世纪七、八十年代，目前大部分已经不能满足人民群众日益增长的就医诊疗和疾病控制、疫情防治的要求。
据卫生部信息中心统计，全国80%的医院需要改建或扩建，20%需要新建。
从2003年起，仅仅国务院每年直接划拨用于基础建设和技术装备方面资金已超过260亿元人民币，专家预计我国的医院建设项目总投资高达两千亿无人民币。
未来5—10年将是医院建设的高潮期，市场空间非常大。
二、我国医院智能化的发展及目标中国智能建筑建设始于1990年，随后便在全国各地飞速发展。
目前我国医院建设正蓬勃发展，新建的及改扩建的全国将有几百栋。
我国政府为了解决“看病难”、“看病贵”这一社会问题，采取了两大举措，其一是加强卫生信息化建设，其二是加强社区医院的建设。
2003年SARS流行之后，我国加强了公共卫生信息系统三个主要项目的建设：公共卫生事件监测系统、公共卫生事件决策系统、医院救治信息系统。
该三个项目的建设均取得重大进展，产生了良好的社会效益。
我国卫生信息化的年投入费用也将从2005年50亿元增加到2010年的100亿元。
卫生部提出：各单位应按总收入的1%--3%的比例投入病人家庭互联，医生与病人互联，医院与医保、银行互联。
医院智能化系统建设必将推动远程医疗、医院集团化、区域化，区域型影中心、检验中心、实验中心的建立。
采用医学图像网络传输，实现医学资源的社会化，还是解决“看病难”、“看病贵”这一社会性问题的根本措施。
医院智能化系统的建设是综合型的医用工程，它是建筑智能化系统的总集成，每一系统又包含丰富的子系统，相互融合，构成完整的医院智能化系统。
只有医院智能化建设才能实现医院数字化的最终目标。
三、数字化医院与医院智能化的关系数字化医院的建设是当前的热点，是现代医院发展的必然趋势，是医院信息化的深化。
知名品牌BAS楼控方案
Notification Class
Program Schedule Trend Log
Binary Output
Binary Value Calendar
BACnet标准介绍
• BACnet支持六种网络结构
以太网,Ethernet (100Mbps) ARCNET (2.5Mbps) MS/TP 子网(76.8Kbps); PTP 点对点(point-to-point / serial communications / modems) LonTalk (专用 LAN – BACnet设备能与LonWorks设备共有 同一种网络结构) Virtual LANs虚拟网络(TCP/IP,ATM,VPN等等)
BACnet & ASHRAE介绍
• ASHRAE - 美国暖通空调工程师协会 • BACnet - 完全开放性的楼宇自控网协 议
BACnet目前已成为国际上智能建筑发 展的方向和主流通信协议，是一项极 具开拓性的技术，它使不同厂商生产 的设备与系统在互连和互操作的基础 上实现无缝集成成为可能。
国际BACnet协议组织
Analog Input Analog Output Analog Value Averaging Binary Input Command Device Event Enrollment File Group Life Safety Point Life Safety Zone Loop Multi-state Input Multi-state Output Multi-state Value
- 发展标准的方法去实现HAVC&R控制与自动控制系统 与其他建筑物系统之间的互操作性。 Interoperability (互操作性) 指各系统间数据的共享，并能按预定的权限对其他系 统内所监控的设备进行跨系统跨网络操作及控制
楼宇管理自动化系统BAS技术方案
楼宇管理自动化系统BAS技术方案目录第1章.概述 (3)第2章.需求分析 (3)2.1.需求分析及设计原则 (3)2.1.1.先进性 (3)2.1.2.成熟性 (3)2.1.3.开放性 (3)2.1.4.标准性 (4)2.1.5.可扩展性 (4)2.1.6.安全性、可靠性 (4)2.1.7.适应性 (4)2.1.8.可集成性 (4)2.1.9.易管理性 (4)2.1.10.经济性 (4)2.2.建议采用江森自控的最新一代产品MSEA系统 (4)2.2.1.实现大楼各种机电设备的自动控制和管理 (5)2.2.2.降低大楼的营运成本 (5)2.2.3.延长机电设备的使用寿命以及提高大楼安全性 (5)2.2.4.便捷的Web远程管理 (5)2.2.5.进一步提高了大楼的品质、品位 (6)第3章.设计概述 (6)3.1.系统概述 (6)3.2.系统特点 (7)3.2.1.分布式结构、灵活的扩展功能 (7)3.2.2.基于自控方面和企业层次普遍接受的IT标准进行通信 (8)3.2.3.基于Web浏览器的用户界面 (8)3.2.4.网络控制引擎及数据管理服务器具备站点控制功能 (8)3.2.5.网络控制引擎内置用户界面和在线编程软件 (8)3.2.6.灵活多样的现场控制器的类型 (8)3.2.7.多种连接方式获得数据 (9)3.2.8.灵活的多级密码保护 (9)3.2.9.成功与第三方设备的连接 (9)3.3.数据管理服务器（ADS）及软件功能介绍 (13)3.3.1.汇总和报告 (14)3.3.2.系统安全保护功能 (14)3.3.3.图形化系统设置工具 (15)3.3.4.状态改变报告 (15)3.3.5.管理警报和事件消息 (16)3.3.6.监控点历史 (16)3.3.7.趋势分析 (16)3.3.8.累积、统计功能 (17)3.3.9.数据库下传/上载功能 (17)3.3.10.动态图形显示 (17)3.3.11.能量管理控制 (18)3.3.12.时间预定功能 (18)3.3.13.设备循环启/停/及重大设备启/停延时保护 (18)3.3.14.供电恢复启动程序 (19)3.3.15.用电量限制/负载循环 (19)3.4.硬件说明 (19)3.4.1.系统组成 (19)3.4.2.网络结构 (19)3.4.3.工作站计算机 (20)3.4.4.记录/报警打印机 (21)3.4.5.网络控制引擎（NAE） (21)3.4.6.BACnet数字控制器（FEC） (22)第4章.详细设计 (24)4.1.系统结构 (24)4.2.送排风机监控系统 (25)4.2.1.送风机 (25)4.2.2.排风机 (25)4.2.3.排烟风机与电动阀 (26)4.3.换热板换系统 (26)4.4.给排水系统监控 (27)4.4.1.集水坑排水泵 (27)4.4.2.生活水系统 (27)4.5.其他系统监控 (28)第1章.概述本项目BA设计对象为：送排风机系统、换热站系统、给排水等监控系统，采用中央监控站和各区域就地监控站联网组成的监控系统，进行集中和就地相结合的控制。
重庆市涪陵中心医院综合病房大楼弱电系统工程方案

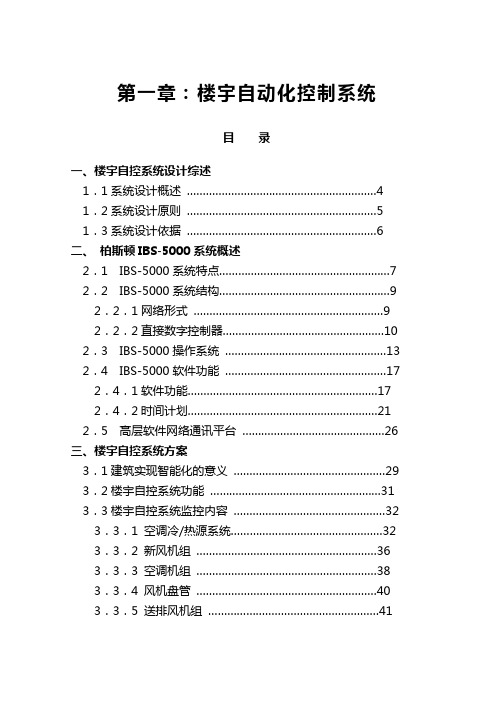

第一章：楼宇自动化控制系统目录一、楼宇自控系统设计综述1．1系统设计概述 (4)1．2系统设计原则 (5)1．3系统设计依据 (6)二、柏斯顿IBS-5000系统概述2．1 IBS-5000系统特点 (7)2．2 IBS-5000系统结构 (9)2．2．1网络形式 (9)2．2．2直接数字控制器 (10)2．3 IBS-5000操作系统 (13)2．4 IBS-5000软件功能 (17)2．4．1软件功能 (17)2．4．2时间计划 (21)2．5 高层软件网络通讯平台 (26)三、楼宇自控系统方案3．1建筑实现智能化的意义 (29)3．2楼宇自控系统功能 (31)3．3楼宇自控系统监控内容 (32)3．3．1 空调冷/热源系统 (32)3．3．2 新风机组 (36)3．3．3 空调机组 (38)3．3．4 风机盘管 (40)3．3．5 送排风机组 (41)3．3．6 给排水与生活热水系统 (42)3．3．7 室外照度监测 (45)3．3．8 高低压配电系统 (45)3．3．9 照明监控系统 (46)3．4手术部的环境监测 (48)3．4．1 概述 (48)3．4．2空调及自控系统的设计与调试应满足的要求 (50)3．4．3控制方案 (54)3．5 系统运行节能控制 (59)3．5．1 节能概述 (59)3．5．2 节能方案 (60)3．6 系统设备清单 (63)3．7 系统点数表 (64)附录一：系统控制原理图附录I：非净化空调冷、热源系统控制原理图附录II：净化空调冷、热源系统控制原理图附录III：新风机组监控原理图附录IV：空调机组监控原理图附录V：风机盘管监控原理图附录VI：送排风机组控制原理图附录VII：给排水系统监控原理图（１）附录VIII：给排水系统监控原理图（２）附录IX：生活热水系统监控原理图附录X：照明系统监控原理图附录XI：净化空调系统监控原理图附录二：楼宇自控系统网络图一、楼宇自控系统设计综述1．1系统设计概述楼宇自控系统(Buildin Automation System，简称BAS )是智能建筑的一个重要的组成部分。
bas楼宇自控系统方案
BAS楼宇自控系统方案目录第一节遵循的原则 (1)第二节设计标准及规范 (2)第三节技术要求 (2)3.1监控范围 (2)3.2各子系统监控要求 (2)第四节系统功能要求 (5)4.1 系统功能要求 (5)4.2 监控功能要求 (5)第五节主要设备及软件技术要求 (6)5.1 一般要求 (6)5.2 监控软件的要求 (6)5.3 现场直接数字控制器（DDC） (7)5.4 末端设备（传感器、阀门、执行机构） (8)附表： (9)楼宇自动系统点表 (9)第一节遵循的原则1.要求采用技术成熟的国际知名的品牌，该系统应完全支持国际标准化开方式通讯协议，各个子系统可通过中央操作站集中管理、分散控制；2.产品均应为原厂生产，须提供制造厂商对本项目的产品使用授权书，交货时需提供产品制造厂商的产地证明，项目竣工后须提供产品制造厂商的质量保证书及中文说明书；3.所要求的受控设备均可以在操作站集中进行有效监控，操作人员可以一目了然地了解大楼内受控设备的运行情况。
系统操作站以图形和文本两种方式进行显示，并可根据使用习惯随意转换显示模式。
4.所有的受控设备在中央操作站停止工作时，均可以由现场的DDC 实现控制。
5.所有的调节水阀的选定均要根据设计院提供的参数和图纸计算选定。
6.每台DDC应留有不少于20％的冗余量，以便日后的扩充。
7.楼宇自控系统所需操作台及UPS电源由机房工程负责提供。
8.要求系统具有较高的性能价格比来保证经济性；系统简单易用、配置灵活、方便扩展、界面友好（汉化彻底，符合Windows操作习惯），从编程到调试均对用户开放，系统要有丰富的画面和应用程序库，便于编程、调试。
第二节设计标准及规范?GB50057-94建筑物防雷设计规范（2000年版）?GB / T50311-2000建筑与建筑群综合布线系统工程设计规范?GB / T50314-2000智能建筑设计标准?GBJ-19-87采暖通风与空气调节设计规范?GBJ79-85工业企业通信接地技术规范?GBJ232-82电气安装工程施工验收规范?JGJ / T16-92民用建筑电气设计规范?建设部1997-290建筑智能化系统工程设计管理暂行规定?国家及有关部委颁发的有关设计规范、施工及验收规范、规定和安装标准除非在本技术说明书中另有说明，系统深化设计及所提供的设备、材料必须符合厂商所在国的国家标准、等级，且不能低于中国有关部门规定的工业标准和国际标准化组织的标准。
三年不鸣
“三年不鸣，一鸣惊人，十年不飞，一飞冲天”本刊专访北京柏斯顿自控工程有限公司是由中国电子进出口总公司与美国柏斯顿国际有限公司(BESTON INTERNATIONAL CO. INC.)共同投资创办的专门从事空调制冷及其它建筑设备与系统自动控制的专业公司，主要产品为在引进国外先进技术的基础上与清华大学等共同开发的IBS-5000楼宇及厂房环境自动化控制系统,并做为美国、瑞士等楼宇自控公司产品的特约分销商在中国大陆承接楼宇自动化(BAS)工程。
北京柏斯顿自控工程有限公司成立于1989年，为北京新技术产业开发区的高新技术企业。
公司多年来以清华大学、北京航空航天大学、北京工业大学等高等院校、各大设计研究院、计算机厂、空调器厂等单位为依托，不断推出楼宇自动化新产品，其IBS-5000楼宇及厂房环境自动化控制系统先后在北京远南饭店(中航技大楼)、全国人大常委会会议楼、沈阳工商行总行大厦、深圳中康玻璃有限公司、深圳天马微电子有限公司、秦皇岛晴纶厂、江西涤纶厂、? 太原第一颧、保定变压器厂、四川美大康药业、保定、成都印钞厂等150余个楼宇及厂房工程中得到应用。
产品遍布全国近二十个省市，并远销俄罗斯、朝鲜、叙利亚等国家，出口创汇。
BESTON INTERNATIONAL CO. INC. 是以国际贸易、工程设备成套为主的工程公司，注册地址在美国纽约（94.27 58 A VENUE, SUITE301 ELMHURST, NY 11737-51 48,USA）,多年来凭借其雄厚的商贸实力，已先后取得了包括美国HONEYWELL、JOHNSON公司在内的数十家国际知名厂家、公司的产品代理权，每年向中国提供大量的先进设备。
有力地促进了国内企业现代化。
本公司的宗旨是：为客户提供可靠的产品及高质量的服务；为客户建立一个理想的工作环境，提高效率，降低操作成本。
北京柏斯顿自控工程有限公司拥有一支丰富的现场调试经验的专业工程队伍伍, 可独立全部楼宇自控系统自设计、供货、工程安装、调试、维护的全面工作，并可以交钥匙方式提供全供全套BAS系吞服务，在空调、制冷控制方面尤为见长。
BAS(楼宇自控)系统施工方案
BAS（楼宇自控）系统施工方案施工顺序：管道预留——管路疏通——穿线校线——配合吊顶下线——配合装修安装设备——系统现场元器件安装——软件编制——局部调试——系统全面调试——运行一、金属管道敷设严格按图纸施工，配合其它专业做好管道综合。
预埋（留）位置准确、无遗漏。
管道支吊架整齐、美观、牢固、管道连接处清洁、美观、电气连接严密、牢靠。
管口无毛刺、尖锐棱角。
管口宜作成喇叭型。
金属管的弯曲半径不应小于穿入电缆最小允许弯曲半径。
二、线缆敷设线缆的布放应平直，不得产生扭绞、打圈等现象不应受外力挤压和损伤。
线缆在布放前两端应贴有标签，标签应清晰、端正、正确。
电源线、信号线缆、双绞线缆、光缆及其他弱电线缆应分离布放。
本系统要求配备全封闭、铁线槽、铁线管路由，并作接地处理，满足对各种电磁干扰的屏蔽要求。
另外设计路由时要求强电与弱电管线和插座相距50cm以上距离，避免相贴近、长距离平行布置，完全能满足抗干扰的要求。
线缆之间不得有接头。
三、设备安装所有设备安装前应核对设备订货单，设备合格证。
设备安装前进行检查，并按厂方提供的说明书要求及严格按照国家设备安装条款要求进行施工。
各个传感器不应安装于管路弯头处。
电动阀门驱动器安装，注意阀的实际开启方向于驱动器指示方向相符四、校线及调试在各分项工程进行的同时做好各系统的接校线检查，为调试做好准备。
严禁不经检查立即上电。
严格按照图纸、资料检查各分项工程的设备安装、线路敷设是否与图纸相符。
逐个检查各设备、点位的安装情况，接线情况。
如有不合格填写质量反馈单，并做好相应的记录。
各设备、点位检查无误完毕后，对各设备、点位逐个通电实验。
通电实验为两人一组，涉及强电要挂牌示警，并记录。
通电实验后，进行单体调试，单体调试正常后，方可进行系统联调。
涉及其它施工单位者，要事先通知到位，并做好相应记录。
五、施工工期控制密切注意水暖专业的施工进度，及时将电动阀门的阀体、传感器提供给水暖专业的施工队伍，及时检查温度传感器安装孔的预留情况。
BAS楼控系统接口要求概述
BAS楼控系统接口要求概述接口要求概述外部电气控制箱接口点的要求：1.冷水机组控制箱：A.机组运行状态（无源干接点）1个；B. 机组故障报警（无源干接点）1个；C. 就地/远程工作状态（无源干接点）1个；D.机组远程启停控制（电压AC24V，电流小于3A的继电器线圈接点）1个。
（要求箱体内粘贴《控制箱接线端子图》）2.循环水泵、潜水泵等控制柜：A.水泵运行状态（无源干接点）1个；B. 水泵故障报警（无源干接点）1个；C. 就地/远程工作状态（无源干接点）1个；D.水泵远程启停控制（电压AC24V，电流小于3A的继电器线圈接点）1个；E.若有变频控制的，要求提供水泵变频器远程频率调节接口（0～10VDC），远程频率反馈接口等。
（要求箱体内粘贴《控制箱接线端子图》）3.不变频的送/排风机、新风/空调机等控制柜：A.风机运行状态（无源干接点）1个；B. 风机故障报警（无源干接点）1个；C. 就地/远程工作状态（无源干接点）1个；D. 风机远程启停控制（电压AC24V，电流小于3A的继电器线圈接点）1个。
（要求箱体内粘贴《控制箱接线端子图》）4.可变频的送/排风机、新风/空调机等控制柜：A.变频器运行状态（无源干接点）1个；B. 变频器故障报警（无源干接点）1个；C. 就地/远程工作状态（无源干接点）1个；D. 变频器远程启停控制（电压AC24V，电流小于3A的继电器线圈接点）1个；E.风机变频器远程频率调节接口（0～10VDC），远程频率反馈接口等。
（要求箱体内粘贴《控制箱接线端子图》）5.其它需加入楼宇自控系统（BAS）做网关的第三方设备或系统需提供协议为MODBUS 或BACNET的RS485接口或自由OPC通信协议ICP/IP接口和相关数据资料，以及人员配合。
备注：1.设备的运行状态，是指设备目前是否正在正常工作，此信号主要由设备接触器的辅助无源触点或由变频器、或其它特殊设备等内部提供的无源干接点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
楼宇自控系统方案成都柏斯顿智能科技有限公司2008年08月30日目录一、楼宇自控系统设计综述1．1系统设计概述 (1)1．2系统设计原则 (2)1．3系统设计依据 (2)二、 柏斯顿IBS-5000系统概述2．1 IBS-5000系统特点 (3)2．2 IBS-5000系统结构 (5)2．2．1网络形式 (5)2．2．2直接数字控制器 (6)2．3 IBS-5000操作系统 (9)2．4 IBS-5000软件功能 (14)2．5 高层软件网络通讯平台 (21)三、楼宇自控系统方案3．1建筑实现智能化的意义 (23)3．2楼宇自控系统功能 (24)3．3楼宇自控系统方案 (25)3．3．1 空调冷水系统 (25)3．3．2 新风机组 (28)3．3．3 空调机组 (29)3．3．4 送排风系统 (30)3．3．5 污水排放系统 (31)3．3．6照明系统 (32)3．4 空调运行节能控制 (34)3．4．1 节能概述 (34)3．4．2 DDC控制软件设计 (34)附录：附录I：楼宇自控系统报价清单附录II：楼宇自控系统点表附录III：空调冷水系统控制原理图附录IV：新风机组监控原理图附录V：空调机组监控原理图附录VI：送排风系统控制原理图附录VII：污水排放系统控制原理图附录VIII：照明系统控制原理图一、楼宇自控系统设计综述1．1系统设计概述楼宇自控系统(Buildin Automation System，简称BAS )是智能建筑的一个重要的组成部分。
BAS是基于现代分布控制理论而设计的集散系统，通过网络系统将分布在各监控现场的系统控制器连接起来，共同完成集中操作，管理和分散控制的综合自动化系统。
BAS的目标就是对建筑内部的机电设备采用现代计算机技术进行全面有效的监控，以确保建筑物内舒适和安全的办公环境，同时实现高效节能的要求，并对特定事物作出适当反应。
通过BAS对大厦内机电设备的自动化监控和有效的管理，可以使大厦内的温湿度控制达到最舒适的程度，同时以最低的能源和电力消耗来维持系统和设备的正常工作，以求取得最低的大厦运作成本和最高的经济效益。
这极大的方便了设备的操作与维修，减少管理和维护人员。
取得节约能源和人力资源的良好效益。
为了真正实现设备的良好运转、大大地节省电能、保持良好的环境控制精度、降低设备管理及维护的成本，根据先进性和实用性相结合的原则，本方案采用中美合资企业柏斯顿公司（BESTON）的最新一代楼宇自控系统——IBS-5000楼宇自控系统。
该系统是目前世界上最先进、可靠性最高、性能价格比最高的BAS系统之一。
该系统不仅在图形控制、历史记录、动态绘图、事件安排、报警和远程访问等方面具有优越性，还在系统规模、网络支持、开放性及通讯速度等方面有了很大的提高。
该系统是基于微机上先进的Windows NT 4.0操作系统，采用国际上通用的Ethernet网进行数据传输，性能先进，质量可靠，价格合理，中文图形化界面操作使用简便易行，从功能、速度和容量等诸多方面考察都非常适合于本项目。
本项目设计的楼宇自控系统是对建筑内的公用机电设备，包括对建筑群内的空调系统、冷水系统、新风系统、排水系统、送排风系统、照明系统等进行集中监测和遥控管理，以提高整个建筑的数字化管理程度，降低设备故障率，减少维护及营运成本。
本系统按国家《智能建筑设计标准》（GB50314-2000）甲级标准设计。
1．2系统设计原则1．先进性：采用国际或国内通行的先进技术，适应时代发展需要；2．成熟性：以实用为原则采用成熟的经过工程验证的先进技术；3．开放性：采用开放的技术标准，避免系统互联或扩展的障碍；4．按需集成：根据本项目特点，按照需要分层次实现集成；5．标准化：采用标准化的设计和标准化的产品；6．可扩展性：本工程设计应考虑到未来发展，在预埋和线缆布设上留有余量。
7．安全性、可靠性：包括系统自身安全和信息传递的安全，以及运行的可靠性；8．设计、施工、运营与服务：强调以人为本的设计思想，为医院大楼提供安全、舒适、方便、快捷、高效、节约的医疗、工作环境，提高效率；9．二次深化设计图纸完成后，需经中元设计院相关专业工程师审核签认，方可进行施工。
1．3系统设计依据本系统设计是以贵公司提供的楼宇自控设计图纸以及楼宇自控系统点表为基础，参照以下标准进行设计：¾《民用建筑电气设计规范》（JGJ/T16/92）¾《智能建筑设计标准》（GB50314-2000）¾《采暖通风与空调设计规范》(GBJ19-87)¾《民用建筑照明设计规范》（GBJ133-90）¾《电气装置工程施工验收规范》(GBJ232-82)¾《电子计算机机房设计规范》（GB0174-93）¾《计算机场地安全要求》（GB9361-88）¾《计算机场地技术条件》（GB2887-89）¾《柏斯顿楼宇自控系统应用手册》及其它技术资料二、柏斯顿IBS-5000系统概述IBS-5000楼宇自控系统（或称楼宇管理系统）是由中央管理站、各种现场数字控制器及各类传感器、执行机构组成的、能够完成多种控制及管理功能的网络系统。
它是随着计算机在环境控制中的应用而发展起来的一种智能化控制管理网络。
目前，系统中的各个组成部分已从过去的非标准化的设计产生，发展成标准化、专业化产品，从而使系统的设计安装及扩展更加方便、灵活，系统的运行更加可靠，系统的投资大大降低。
柏斯顿（BESTON）公司推出的IBS-5000楼宇自控系统应用于大楼及能源管理，是国际上先进的BA系统之一。
IBS-5000系统适应性非常强，系统组成为模块化，该系统能够方便的同西门子PLC、MBC等下位机系统通信，上位机与下位机构成完整的集散式控制系统。
系统可分为不同等级的独立系统，每级都具有非常清楚的功能和权限，这就使IBS-5000既可用于单独的楼宇管理，也可用于一个区域的、分散的楼宇集中管理。
2．1 IBS-5000系统特点z可靠性系统具备长期和稳定的工作能力，系统指标如下：MTBF（平均无故障工作时间或无故障间隔时间）：50000小时MTTR（平均修复时间）：24小时系统可利用率A[A=MTBF/（MTBF+MTTR）]：0.99976IBS-5000在设计上充分体现了分散控制、集中管理的特点，保证每个子系统都能独立控制，同时在中央工作站上又能做到集中管理，使得整个系统的结构完善、性能可靠。
IBS-5000系统当中的各级别设备都可独立完成操作，即在同一时刻组成不同级别的集散系统（或不同级别的结构组织形式），使用界面非常亲切，其全套楼宇自控产品、统一的生产管理体系保证了系统的配套性，同时使系统可靠性大为增加。
柏斯顿引进技术生产的数字式电动调节阀优质稳定的调节特性和低故障率，大大提高了整个控制系统中最薄弱环节的可靠性。
z先进性IBS-5000在网络扩展方面提供了强大的功能，可与其他厂家的系统或产品（包括各种形式PLC，消防系统等）联接。
IBS-5000优越的远程通讯功能，能够使不同楼宇间的控制系统联系起来组成一个群集系统。
IBS-5000网络结构的开放性和兼容性，确保了它和先进通讯技术结合的能力，并且保证系统结构在产品更新换代时的延续性。
自从1988年以来，柏斯顿开始发展楼宇管理直接数字控制器（DDC），后来柏斯顿将直接数字控制器引入楼宇控制，公司奉行这样一个政策，所有直接数字控制器系统产品的更新和新型控制器的开发完全后向兼容。
由于这样的政策，客户可确保当发展其设施时，柏斯顿提供的产品和系统会随着新系统和产品的开发而壮大。
z经济性IBS-5000结构形式为模块式，控制方式极其灵活，控制层的维护和扩展极为方便。
使得楼宇管理系统可以很方便地扩展，节省初期投资，系统各部分可分别随调试完成投入使用。
IBS-5000系统能够满足您在物业管理上节省费用的要求，投入有效的使用能量即能保证房间的高标准和舒适性。
2．2 IBS-5000系统结构2．2．1网络形式1．管理层网络：可扩充到以太通讯网络（ETHERNET），采用工业标准数据通路及时存取到一个或多个工作站（25个），它为庞大的系统提供10M波特率以上的高速通讯。
操作员可以监测、改变设定点和在网络的任何一位置存取信息。
通过地区级网络今后完成整个大楼的系统集成（包括本工程要求的消防系统、安保系统的集成）。
2．楼宇层网络：采用工业级的具有极强的抗干扰能力及纠错能力的现场总线CAN BUS 通讯，保证智能控制器之间的高速信息通讯，区别于环网和星网，保证同层控制器与同层控制器之间的高速通讯，而无需汇总到上层工作站去处理大量信息，这样在任何特殊情况下都不会丢失记忆而误操作。
具有同层资源共享功能(Peer to Peer Network)。
在系统主机发生故障时，现场控制器之间仍能保持通讯畅通，传输速率为19.2Kbps。
管理层网络IBS-5000的图形工作站（采用Dell PC或其他兼容机）可以进入以太网进行数据管理，实现区域性数据联网，提高管理水平。
Windows NT网络用于系统操作员PC控制工作站中央工作站系统由PC主机、彩色大屏幕显示器及打印机组成，是BAS系统的核心，它直接可以和以太网相连。
整个大厦内所受监控的机电设备都在这里进行集中管理和显示，内装中文IBS-5000工作软件提供给操作人员下拉式菜单、人机对话、动态显示图形，为用户提供一个非常好的、简单易学的界面，操作简单，操作者无需任何先验软件知识，即可通过鼠标和键盘操作管理整个控制系统。
楼宇层网络BS系列直接数字控制器（DDC）是用于所有楼宇自控系统的主要控制装置。
PC通过CAN总线（同层总线共享无主从方式），可以连接多达110台DDC，每台DDC并可相应自由插接扩展模块，完成不同点数需要。
DDC通过一个安装在每一单个大厦上CAN通讯网络在设施内相互通讯。
每个DDC拥有自己的数据库，能对其所控制的大厦系统进行编程。
这种设计即便它的通讯中继线在占用，仍能作为一个单独控制装置执行所有正常控制功能。
此等级系统控制称为楼宇层网络。
2．2．2直接数字控制器直接数字控制器(也称下位机)，通过通讯线与中央管理工作站(也称上位机)构成一套完整的集散式控制系统（DCS系统）。
下位机可以就地采集现场各点的温湿度等模拟量和防冻、火警等开关量,实现自动开、关机和自动调节相关阀门,以达到控温控湿或控制其他状态参数的目的。
2．2．2．1 硬件部分¾先进的技术性能现场控制器的硬件与全汉化软件是在我国空调制冷控制著名专家、清华大学张瑞武教授的指导下,在引进技术基础上由本公司与清华大学电机系、环境系、自动化系、热能系等共同开发的。
