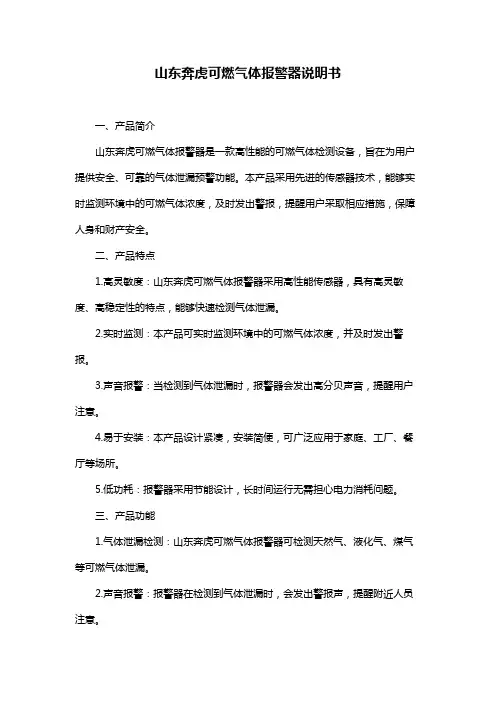

山东奔虎可燃气体报警器说明书一、产品简介山东奔虎可燃气体报警器是一款高性能的可燃气体检测设备，旨在为用户提供安全、可靠的气体泄漏预警功能。
本产品采用先进的传感器技术，能够实时监测环境中的可燃气体浓度，及时发出警报，提醒用户采取相应措施，保障人身和财产安全。
二、产品特点1.高灵敏度：山东奔虎可燃气体报警器采用高性能传感器，具有高灵敏度、高稳定性的特点，能够快速检测气体泄漏。
2.实时监测：本产品可实时监测环境中的可燃气体浓度，并及时发出警报。
3.声音报警：当检测到气体泄漏时，报警器会发出高分贝声音，提醒用户注意。
4.易于安装：本产品设计紧凑，安装简便，可广泛应用于家庭、工厂、餐厅等场所。
5.低功耗：报警器采用节能设计，长时间运行无需担心电力消耗问题。
三、产品功能1.气体泄漏检测：山东奔虎可燃气体报警器可检测天然气、液化气、煤气等可燃气体泄漏。
2.声音报警：报警器在检测到气体泄漏时，会发出警报声，提醒附近人员注意。
3.自动切断：部分型号的报警器具备自动切断燃气阀门的功能，防止燃气继续泄漏。
4.手动测试：用户可手动进行报警器测试，以确保其正常工作。
四、产品安装与使用1.安装位置：请将报警器安装在通风良好、易于观察的地方，避免阳光直射或潮湿环境。
2.连接管道：将报警器与燃气管道连接，确保连接牢固可靠。
3.电池安装：报警器内置电池，安装时请确保电池电量充足。
4.使用方法：按下测试按钮，报警器会进行自检，正常情况下会发出提示音。
如未听到提示音，请检查电池电量、传感器是否正常。
五、注意事项1.请定期检查报警器的电池电量，确保其正常工作。
2.如发现报警器报警，请立即采取措施切断燃气供应，并通风换气。
3.请勿将报警器暴露在高温、潮湿、腐蚀性环境中，以免影响使用寿命。
4.请勿拆卸或修改报警器，以免影响其性能。
六、售后服务1.本产品保修期为一年，保修期内如有产品质量问题，免费更换或维修。
2.用户提供终身售后服务，包括产品升级、技术支持等。
MQ-5

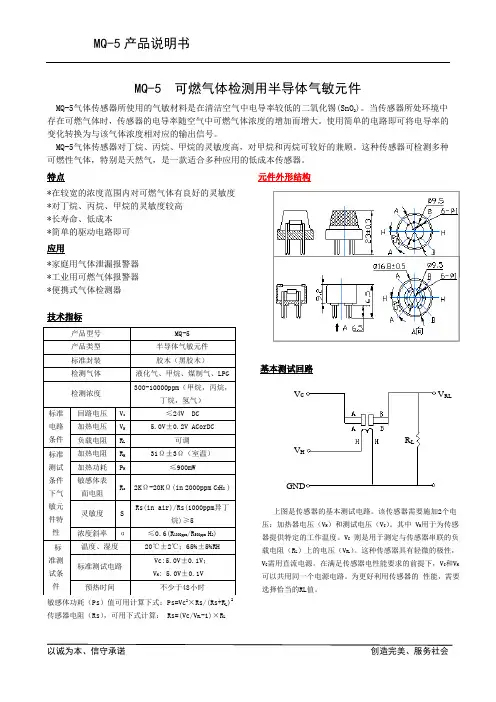

MQ-5产品说明书MQ-5 可燃气体检测用半导体气敏元件MQ-5气体传感器所使用的气敏材料是在清洁空气中电导率较低的二氧化锡(SnO 2)。
当传感器所处环境中存在可燃气体时，传感器的电导率随空气中可燃气体浓度的增加而增大。
使用简单的电路即可将电导率的变化转换为与该气体浓度相对应的输出信号。
MQ-5气体传感器对丁烷、丙烷、甲烷的灵敏度高，对甲烷和丙烷可较好的兼顾。
这种传感器可检测多种可燃性气体，特别是天然气，是一款适合多种应用的低成本传感器。
特点 元件外形结构 *在较宽的浓度范围内对可燃气体有良好的灵敏度 *对丁烷、丙烷、甲烷的灵敏度较高 *长寿命、低成本 *简单的驱动电路即可应用*家庭用气体泄漏报警器 *工业用可燃气体报警器 *便携式气体检测器技术指标基本测试回路上图是传感器的基本测试电路。
该传感器需要施加2个电 压：加热器电压（V H ）和测试电压（V C ）。
其中 V H 用于为传感 器提供特定的工作温度。
V C 则是用于测定与传感器串联的负 载电阻（R L ）上的电压（V RL ）。
这种传感器具有轻微的极性， V C 需用直流电源。
在满足传感器电性能要求的前提下，V C 和V H 可以共用同一个电源电路。
为更好利用传感器的 性能，需要 选择恰当的RL 值。
敏感体功耗（Ps ）值可用计算下式：Ps=Vc 2×Rs/(Rs+R L )2传感器电阻（Rs ），可用下式计算： Rs=(Vc/V RL -1)×R L产品型号MQ-5产品类型 半导体气敏元件标准封装 胶木（黑胶木）检测气体 液化气、甲烷、煤制气、LPG检测浓度 300-10000ppm （甲烷，丙烷，丁烷，氢气）标准电路条件 回路电压 V c ≤24V DC 加热电压 V H 5.0V±0.2V ACorDC负载电阻 R L 可调 标准测试条件下气敏元件特性 加热电阻 R H 31Ω±3Ω（室温） 加热功耗 P H ≤900mW 敏感体表面电阻R s 2K Ω-20K Ω(in 2000ppm C 3H 8 ) 灵敏度 S Rs(in air)/Rs(1000ppm 异丁烷)≥5浓度斜率α≤0.6(R 1000ppm /R 500ppm H 2) 标准测试条件温度、湿度 20℃±2℃；65%±5%RH 标准测试电路 Vc:5.0V±0.1V ； V H : 5.0V±0.1V预热时间不少于48小时VcV H GND R LV RL灵敏度特性 温/湿度的影响图1是传感器典型的灵敏度特性曲线。
可燃性气体检测报警器安全管理规定

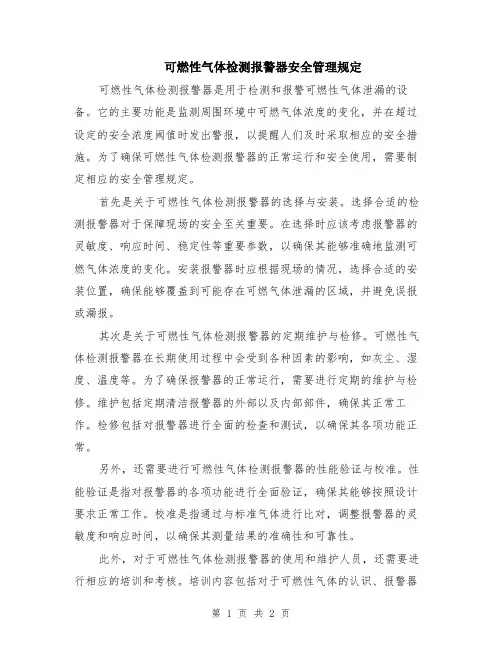

可燃性气体检测报警器安全管理规定可燃性气体检测报警器是用于检测和报警可燃性气体泄漏的设备。
它的主要功能是监测周围环境中可燃气体浓度的变化，并在超过设定的安全浓度阈值时发出警报，以提醒人们及时采取相应的安全措施。
为了确保可燃性气体检测报警器的正常运行和安全使用，需要制定相应的安全管理规定。
首先是关于可燃性气体检测报警器的选择与安装。
选择合适的检测报警器对于保障现场的安全至关重要。
在选择时应该考虑报警器的灵敏度、响应时间、稳定性等重要参数，以确保其能够准确地监测可燃气体浓度的变化。
安装报警器时应根据现场的情况，选择合适的安装位置，确保能够覆盖到可能存在可燃气体泄漏的区域，并避免误报或漏报。
其次是关于可燃性气体检测报警器的定期维护与检修。
可燃性气体检测报警器在长期使用过程中会受到各种因素的影响，如灰尘、湿度、温度等。
为了确保报警器的正常运行，需要进行定期的维护与检修。
维护包括定期清洁报警器的外部以及内部部件，确保其正常工作。
检修包括对报警器进行全面的检查和测试，以确保其各项功能正常。
另外，还需要进行可燃性气体检测报警器的性能验证与校准。
性能验证是指对报警器的各项功能进行全面验证，确保其能够按照设计要求正常工作。
校准是指通过与标准气体进行比对，调整报警器的灵敏度和响应时间，以确保其测量结果的准确性和可靠性。
此外，对于可燃性气体检测报警器的使用和维护人员，还需要进行相应的培训和考核。
培训内容包括对于可燃性气体的认识、报警器的使用方法、维护和检修等知识。
考核可以通过模拟演练和相关测试，确保使用和维护人员能够熟练掌握相关技能和知识。
最后是关于可燃性气体检测报警器的应急处理和事故预防。
当报警器发出警报时，使用人员应迅速采取相应的应急措施，如立即撤离现场、通知相关部门等。
在发生事故时，应根据事故情况采取相应的处置措施，以最大程度地减少事故造成的损失。
此外，在日常的使用过程中，还应加强对可燃性气体泄漏的预防工作，如加强现场巡检、定期检查设备等，以确保安全生产。
可燃气体报警器
可燃气体报警器可燃气体报警器介绍：可燃气体报警器即气体泄露检测报警器,是区域安全监视器中的一种预防性报警器。
当工业环境中可燃或有毒气体泄露时，当气体报警器检测到气体浓度达到爆炸下限或上限的临界点时，可燃气体报警器就会发出报警信号，以提醒工作人员采取安全措施，并驱动排风、切断、喷淋系统，防止发生爆炸、火灾、中毒事故，从而保障安全生产。
可燃气体报警器分类：一、金属氧化物半导体式传感器金属氧化物半导体式传感器利用被测气体的吸附作用，改变半导体的电导率，通过电流变化的比较，激发报警电路。
由于半导体式传感器测量时受环境影响较大，输出线形不稳定。
金属氧化物半导体式传感器，因其反应十分灵敏，故目前广泛使用的领域为测量气体的微漏现象。
二、催化燃烧式传感器。
催化燃烧式传感器原理是目前最广泛使用的检测可燃气体的原理之一，具有输出信号线形好、指数可靠、价格便宜、无与其他非可燃气体的交叉干扰等特点。
催化燃烧式传感器采用惠斯通电桥原理，感应电阻与环境中的可燃气体发生无焰燃烧，使温度使感应电阻的阻值发生变化，打破电桥平衡，使之输出稳定的电流信号，再经过后期电路的放大、稳定和处理最终显示可靠的数值。
三、定电位电解式气体传感器定电位电解式传感器是目前测毒类现场最广泛使用的一种技术，在此方面国外技术领先，因此此类传感器大都依赖进口。
定电位电解式气体传感器的结构：在一个塑料制成的筒状池体内，安装工作电极、对电极和参比电极，在电极之间充满电解液，由多孔四氟乙烯做成的隔膜，在顶部封装。
前置放大器与传感器电极的连接，在电极之间施加了一定的电位，使传感器处于工作状态。
气体与的电解质内的工作电极发生氧化或还原反应，在对电极发生还原或氧化反应，电极的平衡电位发生变化，变化值与气体浓度成正比。
四、迦伐尼电池式氧气传感器隔膜迦伐尼电池式氧气传感器的结构：在塑料容器的一面装有对氧气透过性良好的、厚10~30μm的聚四氟乙烯透气膜，在其容器内侧紧粘着贵金属（铂、黄金、银等）阴电极，在容器的另一面内侧或容器的空余部分形成阳极（用铅、镉等离子化倾向大的金属）。
可燃及有毒气体报警器的选型及应用安全

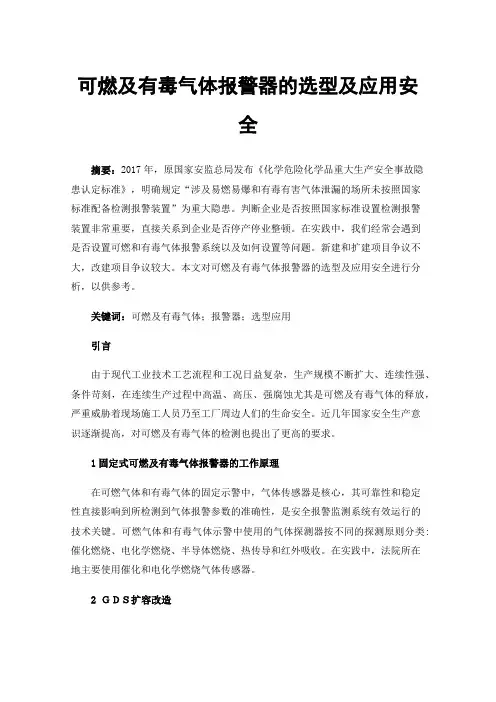

可燃及有毒气体报警器的选型及应用安全摘要：2017年，原国家安监总局发布《化学危险化学品重大生产安全事故隐患认定标准》，明确规定“涉及易燃易爆和有毒有害气体泄漏的场所未按照国家标准配备检测报警装置”为重大隐患。
判断企业是否按照国家标准设置检测报警装置非常重要，直接关系到企业是否停产停业整顿。
在实践中，我们经常会遇到是否设置可燃和有毒气体报警系统以及如何设置等问题。
新建和扩建项目争议不大，改建项目争议较大。
本文对可燃及有毒气体报警器的选型及应用安全进行分析，以供参考。
关键词：可燃及有毒气体；报警器；选型应用引言由于现代工业技术工艺流程和工况日益复杂，生产规模不断扩大、连续性强、条件苛刻，在连续生产过程中高温、高压、强腐蚀尤其是可燃及有毒气体的释放，严重威胁着现场施工人员乃至工厂周边人们的生命安全。
近几年国家安全生产意识逐渐提高，对可燃及有毒气体的检测也提出了更高的要求。
1固定式可燃及有毒气体报警器的工作原理在可燃气体和有毒气体的固定示警中，气体传感器是核心，其可靠性和稳定性直接影响到所检测到气体报警参数的准确性，是安全报警监测系统有效运行的技术关键。
可燃气体和有毒气体示警中使用的气体探测器按不同的探测原则分类:催化燃烧、电化学燃烧、半导体燃烧、热传导和红外吸收。
在实践中，法院所在地主要使用催化和电化学燃烧气体传感器。
2 ＧＤＳ扩容改造(1)系统可靠性和安全性。
独立的GDS系统肯定比共享系统更安全、更可靠。
这反映在这些文件或标准的要求中。
2)设计方案的一致性。
遵守有关国内生产安全的强制性政策、法律、条例和标准是设计安全工具系统的基本要求。
安全监察长第3( 2014 )116号文件规定制定设施维修方案和恢复计划。
此处没有明确或强制要求在DCS下运行的设施独立于GDS。
作者了解到，生产企业的现状是由相关部门考虑的，大量GDS设备与DCS一起使用，不能作为单个尺寸使用。
因此，还可以通过仔细的安全分析和评估、制定相关的维护计划或提高维护水平来提高安全性和可靠性。
可燃气体报警器工作原理
可燃气体报警器工作原理
可燃气体报警器是一种能够监测室内空气中可燃气体浓度的安全设备。
它能够及时发出警报，保护人们免受可燃气体造成的安全威胁。
可燃气体报警器的工作基于以下原理：当室内可燃气体浓度超出安全范围时，可燃气体报警器会发出警报。
下面是可燃气体报警器的工作原理：
1. 检测元件：可燃气体报警器通常使用电化学传感器或半导体气敏传感器作为检测元件。
这些传感器对特定的可燃气体具有敏感性，并能够将气体浓度转化为电气信号。
2. 检测范围：可燃气体报警器通常被设计成可以监测多种可燃气体，如天然气、液化石油气等。
不同的可燃气体报警器可能具有不同的检测范围和响应阈值。
3. 响应时间：可燃气体报警器的响应时间非常重要，因为它直接关系到警报是否能够及时发出。
一般来说，好的可燃气体报警器应该能够在可燃气体浓度达到危险水平时能够迅速响应。
4. 警报装置：当可燃气体报警器检测到超出安全范围的可燃气体浓度时，它会通过内置的声音或光学装置发出警报。
这种方式能够及时提醒人们注意危险并采取相应的措施。
总的来说，可燃气体报警器通过检测室内空气中的可燃气体浓
度来实现对潜在危险的有效监测。
它起到了实时、可靠地保护人们免受可燃气体泄漏所带来的危险的作用。
ZBK-1000可燃气体报警器使用说明
ZBK-1000可燃/有毒气体泄漏报警器说明书产品使用须知尊敬的用户：感谢您使用临沂安福电子有限公司的产品，请您在购买产品后保存好随机附带的所有资料，以保证您享受到我们及时周到的售后支持和服务。
◎在使用本产品之前请仔细阅读本说明书，以便正确使用◎本产品只作为可燃气体检测报警请勿用作他用◎根据周围环境和状况，对报警器进行适当的设置，以确保安全◎请定期实施点检点检周期1-3个月点检方法：用点检气体或监视气体对探测器进行点检动作点检项目：声、光报警，报警输出◎本产品的安装需由专业人员实施，严禁不按说明书的要求安装、使用、分解或改造等目录一、概述 (5)二、系统结构及工作原理 (6)1.系统组成 (6)2.主机结构 (7)3.探测器机构 (9)三、系统主要技术参数 (10)四、工作状态 (11)五、功能菜单及操作指南 (13)1.主控面板按键说明 (13)2.密码的输入方法 (14)3.功能菜单的使用 (15)1.自检和复位功能的使用 (15)2.功能参数的使用和修改 (15)3.查询功能 (15)4.参数修改 (16)六、系统安装说明 (21)1.信号线的安装要求 (21)2.电源线的安装要求 (23)3.控制器的安装 (23)4.探测器的安装 (23)5.主机与探测器的线路连接 (25)6.探测器调试 (26)7.点检说明 (26)七、常见故障和维修 (27)八、定货须知 (28)附录：可燃气体危险特性 (29)一、概述山东省临沂市安福电子有限公司是从事开发、设计、销售易燃、易爆气体检测报警设备的专业生产厂家。
产品广泛应用于石油、化工、冶金、城市燃气、建筑等行业行可燃气体的泄露检测。
ZBK-1000型可燃/毒性气体报警控制器,是一种可燃/毒性气体泄露检测报警控制系统,主要是为城市居民住宅小区、高层居民住宅楼宇之物业安全管理和石油、石化、冶金等行业而专门设计的。
ZBK-1000型可燃/毒性气体报警控制系统,主要由4888点型可燃/毒性气体探测器(以下简称探测器)和ZBK-1000型可燃/毒性气体报警控制器(以下简称控制器)两部分组成。
泄露报警器ZBK-1000
泄露报警器ZBK-1000简介泄露报警器ZBK-1000是一款专门用于检测气体泄露的设备，广泛应用于化学、石油、天然气、医药、冶金等领域的生产和实验室中。
ZBK-1000采用高灵敏度的传感器来检测空气中的气体浓度，当浓度达到设定值时，设备便会通过声音或光信号提醒用户。
同时，ZBK-1000还可以与其他设备联动，实现自动关闭气阀等安全防护措施。
设计ZBK-1000采用了最先进的传感技术，能够同时检测多种常见气体，如甲烷、乙烷、丙烷、氢气、一氧化碳等。
传感器具有高灵敏度、高精度和快速响应等优点，可以在很短的时间内检测到气体泄露。
除了传感器，ZBK-1000还配备了信号处理器和报警器。
信号处理器能够对传感器采集到的数据进行处理和分析，以便准确判断气体泄露的情况。
当气体浓度超过预设报警值时，报警器会发出声光信号，以提醒工作人员及时采取措施。
另外，ZBK-1000的主机外壳采用了铝合金材料，具有防爆、防尘、防腐蚀等性质，能够适应各种恶劣的工作环境。
安装与使用安装ZBK-1000之前，需要先了解工作场所可能出现的气体泄露情况，确定合适的安装位置和传感器的类型。
由于气体的密度和分布情况不同，因此传感器的安装位置也应根据具体情况进行调整。
在安装完成后，需要进行初次调试。
首先，将ZBK-1000链接到电源，将屏幕上的阈值和报警方式调整为适合工作场所的要求。
然后进行测量和校准，确保准确地检测气体浓度。
在使用过程中，需要定期检查设备的传感器和报警器是否正常，以确保其可靠性和准确性。
应用泄露报警器ZBK-1000可广泛应用于化学、石油、天然气、医药、冶金等行业。
其中，以下几种场合尤其需要使用泄露报警器：石油和天然气行业石油和天然气是两种易燃易爆物质，容易发生泄露或爆炸意外。
配备泄露报警器能够有效监测气体浓度，及时发现泄漏事故，保障工作人员人身安全。
化学行业化学实验室中使用的化学品往往具有挥发性和腐蚀性。
在化学实验中，进入空气中的有害气体含量往往高于允许值。
可燃气体泄漏气体报警器技术要求及试验方法
可燃气体泄漏气体报警器技术要求及试验方法1. 引言可燃气体泄漏是一种常见的危险情况，可能导致火灾、爆炸等严重后果。
为了及时发现和报警可燃气体泄漏，可燃气体报警器被广泛应用于工业、商业和住宅环境中。
本文将介绍可燃气体报警器的技术要求及试验方法。
2. 技术要求2.1 基本原理可燃气体报警器基于传感器检测环境中的可燃气体浓度，并根据设定的阈值进行报警。
常见的传感器包括电化学传感器、红外传感器和半导体传感器等。
2.2 可燃气体检测范围可燃气体报警器应能够检测常见的可燃气体，如天然气、液化石油气、甲烷、乙炔等。
检测范围应满足国家标准或行业标准的要求。
2.3 灵敏度和响应时间可燃气体报警器的灵敏度是指在规定条件下对可燃气体浓度的检测能力。
报警器应具备足够的灵敏度，以便及时发现低浓度的可燃气体泄漏。
响应时间是指报警器从检测到可燃气体泄漏到发出报警信号所需的时间。
响应时间应尽可能短，以减少事故发生后的损失。
2.4 报警方式可燃气体报警器可以通过声光信号、无线通讯等方式进行报警。
声光信号应具备足够的音量和亮度，以确保在嘈杂环境中能够被人员及时察觉。
2.5 报警灵敏度调节为了适应不同环境中可燃气体浓度的变化，可燃气体报警器应具备报警灵敏度调节功能。
用户可以根据实际需要，调整报警器的灵敏度。
2.6 防护等级和防爆性能可燃气体报警器通常需要在恶劣环境中使用，因此应具备良好的防护等级和防爆性能。
报警器的外壳应具备防水、防尘和耐腐蚀等性能，以确保其长期可靠地工作。
3. 试验方法3.1 环境适应性试验环境适应性试验可以模拟可燃气体报警器在不同环境条件下的工作情况。
试验内容包括温度、湿度、震动等方面的测试。
3.2 灵敏度试验灵敏度试验用于评估可燃气体报警器对不同浓度可燃气体的检测能力。
在规定条件下，通过向报警器供应一系列不同浓度的可燃气体，检测其是否能够准确地发出报警信号。
3.3 响应时间试验响应时间试验用于评估可燃气体报警器对可燃气体泄漏的响应速度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第18 卷Vol.18第6 期No.6电子设计工程Electronic Design Engineering2010 年6 月June. 2010低成本可燃性气体泄漏报警器朱越（南京师范大学计算机科学与技术学院，江苏南京210097）摘要：为了解决现有的可燃性气体泄漏报警器成本高、难推广的问题，研制了一种高性价比的可燃性气体泄漏报警器。
它采用一个单电源供电的双集成运放来实现信号取出、比较和报警驱动，采用一块简单的数字模拟开关和阻容充电电路解决可燃气报警装置的初始误报警，并能使报警灵敏度在传感器性能范围内任意可调。
样机经实验与试用表明效果很好。
该装置由于成本低廉，不仅可应用于工矿企业的可燃气泄漏报警，而且可推广到普通家庭。
关键词：可燃性气体；报警器；低成本；高性价比；MQ-KC中图分类号：TP212.9 文献标识码：A 文章编号：1674－6236（2010）06-0056-02Low cost coal gas leakage annunciatorZHU Yue（School of Computer Science and Technology，Nanjing Normal University，Nanjing 210097，China）Abstract：At present，coal gas leakage annunciators take high cost and are difficult to promote. In order to solve the problems above，a new coal gas leakage annunciator with higher cost performance is developed. A single supply dual operational amplifier is used to realize signal output，signal comparison and annunciation drive functions；a simple analog digital switch and a RC circuit are applied to solve the initial wrong annunciations problem and make the annunciator device of any adjustment within the sensitivity capability. The experiment with the model machine works well. What is more，the device can not only be applied to mining industrial enterprises，but also can be extended to thousands of families. Key words: coal gas leakage；annunciator；low cost；high cost performance；MQ-KC液化石油气、煤气等可燃气作为燃料常因发生泄漏而造成中毒和火灾等事故。
已有的可燃气体泄漏报警器种类繁多，主要用于工业厂矿，体积大，价格高，难以推广到家用。
虽然也有一些简易报警器，但也是结构复杂，价格偏高，推广到家用比较困难。
为此研究了用一个简单的数字和模拟集成电路相结合的技术解决了装置成本高的问题。
研制出了小巧的可燃气体泄漏报警器，它结构简单，成本低廉（主电路元件费只有3 元左右，含外壳和电源的全部材料费只有十几元），且报警灵敏度在传感器的性能范围内任意可调。
试用结果表明，该装置使用方便，效果非常好，且只需简单改进即可增加控制功能，可方便实现自动控制开启风扇等装置。
该可燃性气体泄漏报警器不仅适于家庭，也适于工矿企业等应用，且其报警灵敏度、报警提醒功能、可靠性等优于目前已有产品。
1 系统设计优化比较目前可燃性气体泄漏报警器的实现技术分为两大类，一类是以单片机为核心的智能型报警器[1-3]，包括信号调理、A/D 采样和输入输出电路等，相对复杂。
另一类完全用硬件实现[4]，电路非常复杂。
这两类技术都采用较复杂的电路解决可燃气传感器的初始报警问题。
而初始报警的原因是由于传感器在收稿日期：2009-10-28 稿件编号：200910089开始加电时，其电导率尚未达稳态值[5-6]，从而导致误报警，约3 min 后，传感器的电导率达稳态值，报警才停止。
为了解决初始报警问题，可采用以下两种方案：1）采用二次报警方案，该方案是将传感器的初始电导率的当量可燃气浓度作为第一阶段报警浓度，这一阶段只让报警灯亮，喇叭不响。
第二阶段报警是当可燃气泄露浓度达到一个临界危险浓度时再开启声音报警。
这类方案需要较复杂的两阶段比较报警电路，提醒力不强且不可靠，报警灵敏度不可调；2）采用比较或反馈延时的报警方案，但电路非常复杂，成本较高。
因此，采用硬件设计降低成本是关键。
这里提出一种采用数字和模拟集成电路相结合的设计方案，解决报警和二次报警的问题，并取得很好效果。
2 器件选择与工作原理气敏传感器种类繁多，性能各异[5-6]。
这里选用MQ-KC 型传感器，它是一种新型的电阻型气敏型元件[5]，可用于天然气、煤气、石油气等检漏报警。
具有灵敏度高，长期稳定性好，寿命长，价格低，功耗小，可方便使用电池等特点。
MQ-KC 型传感器原理：将该传感器接至规定负载，在加电的初始阶段，传感器的电导率呈现一个较高的值，约3 min 左右达到稳态值。
若将其置于具有一定浓度的可燃气体中，其电导率将升作者简介：朱越（1989—），男，江苏南京人。
研究方向：计算机科学与技术。
－56－32朱越，等低成本可燃性气体泄漏报警器高，在一定范围内，可燃气体浓度越高，传感器电导率也越高，如果将传感器与负载串联，负载即引起电压变化，读取这一变化电压，经比较、放大即可实现报警与控制等功能。
3 硬件电路设计3．1 基本报警电路电阻R 的取值可根据延时要求确定。
为可靠起见，取RC=1/2T，T 为传感器初始稳定时间。
本装置取R=1 MΩ，C=100 μF，即能实现可靠的延时。
3．3 整机硬件电路设计及调试图2 延时电路MQ-KC 型传感器额定电源电压为9 V，要求连接一只负载电阻。
信号取出与比较电路如果用分立元件设计，元件数量多，成本高，且效果不好。
为此，选用一片单电源9 V供电，具有一定驱动能力的集成双运放来实现。
图1 为该基本报警电路。
图1 基本报警电路图1 中，R1 是传感器要求的负载电阻，阻值为120Ω，V CC 为9 V 电源电压；A、B 为LM358 双运放，A 为跟随器，起缓冲隔离作用，以便将R1 上的电压V R1 基本上全部施加到比较器B 的同相输入端。
R W 为报警灵敏度调整电位器。
稳态时，调整R W 使得加到比较器反相输入端的电压V-略高于稳态时R1 上的电压V R1，这个电压越高，报警灵敏度就越低。
加电并使传感器达到稳态后，MQ-KC 为较稳定的固定阻值，当V CC 不变时，V R1 基本为一固定值，保持不变。
当有可燃性气体泄露时，传感器接触到可燃气，使其电导率上升，电阻下降，使V R1 上升，当V R1 高于V-时，比较器输出一个大于7 V 的电压，从而使蜂鸣器HA 发出滴、滴的报警声。
若用该电压控制一个继电器，即可实现控制功能。
为了提高抗干扰能力，可分别在R1 和B 的V-端并联一只滤波电容。
R1、R2 和R W 的取值不宜过小，以降低电源供电电流。
其值可由式（1）估算，在估算时，R W 可暂不考虑。
R3将上述两个电路合起来即构成了整机电路，如图3所示。
为了使V-稳定不变，R1、R2 应采用精密金属膜电阻。
图3 整机电路装置开机预热3 min 后，用万用表测R1 上的电压V R1，测得为1.7 V。
若要想让装置的报警浓度为x%，有条件时，可将传感器置于浓度为x%的可燃气体中（可用气体成分分析仪监测），10 s 后再测R1 上的电压得到V R1。
调整R W，将V- 调到略小于V R1。
正常使用时，当可燃气体泄漏浓度达到标定浓度x%时，装置就会报警，若增加了控制装置，可控制开启风扇或关闭阀门等。
在没有条件时，调整R W，将V－调到略大于V R1，保证在正常空气环境不报警。
再将装置于可燃气灶具旁，打开灶具开关，吹熄火焰，有少量可燃气体泄漏，装置应报警。
若要提高报警浓度，可调R W 加大V－，反之应减小V－。
3.4 电源设计本装置的电源供电总电流小于20 mA，因此可使用9 V 的电池供电。
样机选用交流220 V 供电，使用一个7809 三端稳压器稳压。
4 试用实验及结果4.1 试用结果将该装置置于厨房，开机预热3 min，装置无初始报警。
关闭厨房门，放出适量煤气，几秒钟后装置开始报警，再将装V-＝V CCR +R （1）置移离现场到，约30 s 后报警停止。
在正常空气的厨房中，将令V-=V R1，取R3=2 kΩ，已知V CC=9 V，即可求出R2。
本装置R2=10 kΩ，R W=10 kΩ。
3.2 初始报警电路图1 所示的基本报警电路的不足：一开始加电时，传感器尚未达到稳态，其电阻值较小，V R1 较大，导致蜂鸣器HA 误报警。
为了解决这一问题，采用一个数字信号控制的模拟开关，其控制信号采用简单的电容充电延时电路，原理图如图2 所示。
图1 中比较器B 的输出V0 加到模拟开关4066 的输入端，开关的输出端接蜂鸣器HA。
初始加电时，电容C 上的电压V C 为0，4066 不导通，无论V0 值为多高，HA 都不会报警。
随着电容充电，V C 不断升高，当达到4066 的控制门限阈值时，4066 才导通，即能进入报警状态。
电容充电使其电压－57－装置开机预热3 min 后置于可燃气灶边，打开灶具开关，吹熄火焰，几秒钟后装置开始报警，当厨房中仍散有煤气时，它将持续报警，将它置于窗外，它才能较快恢复并停止报警。
4.2 应用与安装本装置不仅可用于工矿企业的可燃气泄漏报警，由于其成本特低，因此，也可推广到普通家庭，作为燃气洗澡装置和厨房可燃气的泄漏报警器。
只要将其安装在燃气装置附近（相距1 m 以内效果最好）即可实现自动泄漏报警。
安装时，应注意不要将装置安放在通风口处。
5 结束语本装置采用一块数字控制的集成模拟开关和阻容充电达到4066 的控制门限阈值时间即为延时时间。
电容C和电路解决了可燃性气体报警装置的初始（下转第61 页）－57－－61－陈和平，等 基于 ZigBee 技术的机房监控系统3.2 远程 控 制 终端 软 件 设计远程 控 制 终端 连 接 到 校 园 网 或 互 联 网 上 ， 使 用 PC 作 为 硬 件 平 台，借 助 Windows 平 台上 浏 览 器完 成 。
