止水紫铜片的安装
铜片止水施工
安徽省专业从事水利工程的生产企业铜片广泛用于水利水电工程基础建设，大型发电站，大坝，水库，桥梁，隧道，地铁,涵洞等国家重点防渗水工程分缝止水。
关于铜片止水大家了解多少？大家知道铜止水施工步骤是什么吗？为此，安徽河海止水铜片有限公司为大家总结了相关信息，希望能够为大家带来帮助。
铜止水施工：A、止水片须按设计位置跨缝对中进行安装，并用托架、卡具定位，确保在混凝土浇筑过程中不产生变形或位移。
不允许有拉筋、钢筋或其它钢结构与止水相碰接。
B、止水铜片的衔接根据施工图的规定，采取折叠、咬接或搭接，搭接长度不应小于20mm，咬接或搭接应采取双面焊，焊工需考试合格，焊接作业必须在递交试焊样品报请监理人批准后方可施焊。
C、止水铜片的“十”字接头和“T”字形接头在现场加工时，应严格控制焊接质量。
安徽省专业从事水利工程的生产企业D、已埋入先浇混凝土块体内的止水片，应采取措施防止其变形移位和撕裂破坏，且止水片必须高出先浇块表面以上不少于20cm。
大仓面浇筑中仓内伸缩缝止水片，应在混凝土浇筑前架设在预定位置上，并用钢筋等将其固定，不得因混凝土卸料或振捣发生移位。
在浇筑混凝土时，应清除止水片周围混凝土料中的大粒径骨料，并确保混凝土浇筑质量。
E、紫铜止水铜鼻子内浇沥青柱前，预先放置一根在沥青里煮透的麻丝。
在浇沥青柱的过程中，采取多次多层浇的方法，使沥青柱浇得比较密实，在浇沥青时速度要尽可能快，缩短层与层之间的间隔时间。
在止水铜片安装时应严格保证凹槽部位与伸缩缝位置一致，骑缝布置。
F、安装好的止水片应加以固定和保护；对止水附近的混凝土应采取可靠措施确保浇筑质量，防止形成渗漏通道。
安徽河海止水铜片有限公司是一家专业从事水利水电工程中止水的大型企业，我公司自70年代建立以来（公司历史改革：1983安徽省专业从事水利工程的生产企业年建厂为集体社办企业名称为桐城市水利塑胶厂，2000年企业改制为桐城市水利塑胶制品有限公司，2014年现更名为：安徽河海止水铜片有限公司），历经几十年的拼搏与发展河海止水铜片有限公司已经成为我国具有规模成套能力较强的止水材料制造与施工的生产制造基地。
止水铜片止水原理

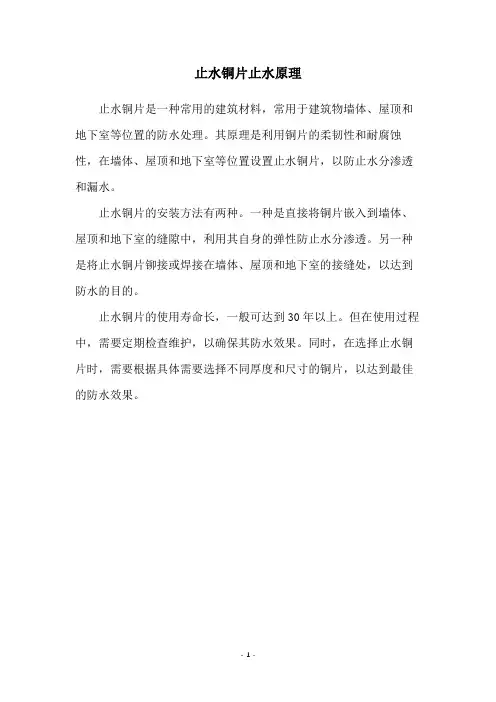

止水铜片止水原理
止水铜片是一种常用的建筑材料，常用于建筑物墙体、屋顶和地下室等位置的防水处理。
其原理是利用铜片的柔韧性和耐腐蚀性，在墙体、屋顶和地下室等位置设置止水铜片，以防止水分渗透和漏水。
止水铜片的安装方法有两种。
一种是直接将铜片嵌入到墙体、屋顶和地下室的缝隙中，利用其自身的弹性防止水分渗透。
另一种是将止水铜片铆接或焊接在墙体、屋顶和地下室的接缝处，以达到防水的目的。
止水铜片的使用寿命长，一般可达到30年以上。
但在使用过程中，需要定期检查维护，以确保其防水效果。
同时，在选择止水铜片时，需要根据具体需要选择不同厚度和尺寸的铜片，以达到最佳的防水效果。
- 1 -。
大坝止水铜片施工工艺流程
大坝止水铜片施工工艺流程一、工程准备1.物料准备：根据设计要求，准备好所需的铜板材料、焊接材料、焊接设备等。
2.工具准备：准备好测量工具、模板制作工具、焊接工具、清理工具等。
二、测量定位1.确定止水铜片的位置和尺寸：根据设计要求，在大坝上确定止水铜片的位置和长度。
2.进行测量定位：使用测量工具对大坝进行测量，确定止水铜片的具体位置和尺寸，并做好标记。
三、模板制作1.制作止水铜片的模板：根据标记好的位置和尺寸，使用模板制作工具将需要的模板制作出来。
2.模板校验：对制作好的模板进行校验，确保尺寸和位置的准确性。
四、铜片加工1.铜片切割：根据模板的尺寸，在铜板上使用切割工具进行切割，得到所需的铜片。
2.铜片打磨：使用打磨工具对铜片进行打磨，使其表面光滑。
五、焊接安装1.预热焊接设备：打开焊接设备，进行预热，使其达到适宜的焊接温度。
2.先行焊接：根据设计要求，先行焊接一部分铜片。
3.检查焊接质量：对焊接的铜片进行质量检查，如焊缝是否均匀、焊接强度是否合格等。
4.继续焊接：根据焊接质量的检查结果，继续焊接剩余的铜片。
六、防腐处理1.清理焊接区域：清理焊接区域的灰尘和杂物，保持其干净。
2.进行防腐处理：使用防腐剂对焊接区域进行处理，保护铜片免受外界环境的侵蚀。
七、清理整理1.清理施工现场：清理施工现场，包括清理焊接区域的杂物、清理工具和设备等。
2.检查工程质量：对止水铜片施工的质量进行检查，确保各个环节都符合要求。
3.提交工程报告：整理完毕后，向相关部门提交工程报告，报告包括施工的时间、人员、材料、工序等信息。
以上就是大坝止水铜片施工工艺流程的主要步骤，通过严格按照这个流程来执行施工工作，可以保证工程质量和进度的达标。
隧道紫铜止水施工方案
隧道紫铜止水施工方案一、工程概况与目标本工程为隧道紫铜止水施工，旨在确保隧道施工安全、顺利进行，并通过高质量的止水工程保障隧道长期稳定运行。
二、施工准备与条件1. 现场勘查与评估进行详细的现场勘查，了解地质条件、水文情况、隧道结构等，为止水方案的设计提供依据。
2. 施工队伍准备组建专业的施工队伍，确保施工人员熟悉紫铜止水施工技术，掌握安全操作规程。
3. 材料与设备准备根据止水方案，提前采购优质紫铜止水材料，准备必要的施工设备，如焊接机、切割机等。
三、紫铜止水材料选择选择紫铜止水材料时，应确保其具有良好的耐腐蚀、耐磨损、耐高压性能，以适应隧道复杂的运行环境。
四、止水带设计与布置1. 设计原则根据地质条件、水压大小、隧道结构等因素，合理设计止水带的形状、尺寸及布置方式。
2. 布置要求确保止水带与隧道结构紧密结合，防止水流渗透。
同时，合理布置止水带，使其能够承受水流的冲击。
五、施工工艺与流程1. 施工工序清理隧道表面→ 安装止水带→ 焊接止水带→ 质量检查→ 养护处理2. 技术要求在施工过程中，严格控制焊接质量，确保止水带与隧道结构之间的密封性。
同时，加强养护处理，防止止水带变形或损坏。
六、质量控制与检验1. 质量标准按照相关标准，对止水材料、施工质量进行全面检查，确保符合设计要求。
2. 检验方法采用目视检查、水压试验等方法，对止水工程的质量进行全面评估。
七、安全施工措施1. 安全教育培训对施工人员进行安全教育培训，提高安全意识，确保施工过程中的安全。
2. 安全设施配备配备必要的安全设施，如安全帽、防护眼镜、手套等，保障施工人员的安全。
3. 应急预案制定制定详细的应急预案，以应对施工过程中可能出现的突发情况。
八、环保与文明施工1. 环保措施在施工过程中，严格遵守环保法规，减少对环境的影响。
如合理处理施工废水、废弃物等。
2. 文明施工要求保持施工现场整洁有序，减少噪声、扬尘等对周边环境的影响。
加强文明施工管理，提高施工效率。
紫铜止水
8. 止水铜片与橡胶止水带制作加工8.1 止水的加工与连接8.1.1 紫铜片的加工与连接紫铜止水片按设计形状、尺寸，采用专门成型机根据需要长度加工挤压整体成型，确保成型质量。
加工时，尽量减少接头数目。
挤压加工成型的紫铜止水片长度大，容易发生扭曲变形，为避免发生此现象，应尽可能靠近工作面加工，成品出口处设置托架。
对于异型接头，计划在现场根据实际需要进行加工和连接。
详见“紫铜止水片制作与搭接”。
本工程紫铜止水片连接方式采用搭接焊接，焊接时采用紫铜焊条气焊，双面焊接。
气焊应预热，预热温度约为400℃~500℃，气焊时，使用硼酸盐、卤化物或二者的混合物作为焊剂，焰心离开工作表面的距离应保持在2mm~4mm,焊后沿焊缝两侧100mm范围内进行热锤击。
水平止水之间连接时，搭接长度大于20mm，水平紫铜片与垂直紫铜片连接时，搭接长度大于70mm。
焊接接头应保证表面光滑、无孔洞和缝隙、并检查是否有漏焊、欠焊等缺陷，保证紫铜止水片不漏水。
8.1.2 橡皮止水的加工与连接(1) 将接头表面的污染物清理干净，用专用夹具将橡胶止水带夹紧，用钢锯将橡胶止水带从中间割开，露出完整的粘接面，再用手挫将粘接面打毛，清除粘接面的橡胶碎末后待用。
(2) 将按粘接面尺寸裁剪的生胶片粘贴在其中一条橡胶止水带的粘接面上，再将另一条橡胶止水带的粘接面与生胶片粘贴，以待加压热接。
用专用钢板夹具将止水带粘接部位夹紧，然后加热钢板，加热过程中钢板两面反复烤热，以保证加热均匀。
加热10~15min后取下一块由接头挤出的胶片，用手拉直，弹性好即热接合格，则停止加热，放置15~20min使其冷却，拆卸钢板即可。
粘接时仔细作业，保证接头内无气泡，粘接牢固，接头平顺、不毛糙。
橡皮止水粘接面接头示意图8.1.3 紫铜止水片与橡皮止水的连接紫铜止水片与橡皮止水的连接一般为垂直连接，连接方法采用氯丁胶粘接，粘接长度大于7 0mm，粘接前，将橡皮止水的凸起割掉形成平面，用手挫打毛，然后将粘接面涂上氯丁胶进行粘接，粘接必须牢固，防止裂缝。
紫铜片止水施工方法
安徽省专业从事水利工程的生产企业紫铜片作为很好的防水材料在水利建筑工程中起到了至关重要的作用。
现在越来越多的投资者把目光投到了紫铜片的生产上。
那么紫铜片止水施工方法是什么？为此，安徽河海止水铜片有限公司为大家总结了相关信息，希望能够为大家带来帮助。
紫铜片止水方法：A 、止水片须按设计位置跨缝对中进行安装，并用托架、卡具定位，确保在混凝土浇筑过程中不产生变形或位移。
不允许有拉筋、钢筋或其它钢结构与止水相碰接。
B 、止水铜片的衔接根据施工图的规定，采取折叠、咬接或搭接，搭接长度不应小于20mm ，咬接或搭接应采取双面焊，焊工需考试合格，焊接作业必须在递交试焊样品报请监理人批准后方可施焊。
C 、止水铜片的“十”字接头和“T ”字形接头在现场加工时，应严格控制焊接质量。
D 、已埋入先浇混凝土块体内的止水片，应采取措施防止其变形移位和撕裂破坏，且止水片必须高出先浇块表面以上不少于20cm 。
安徽省专业从事水利工程的生产企业大仓面浇筑中仓内伸缩缝止水片，应在混凝土浇筑前架设在预定位置上，并用钢筋等将其固定，不得因混凝土卸料或振捣发生移位。
在浇筑混凝土时，应清除止水片周围混凝土料中的大粒径骨料，并确保混凝土浇筑质量。
E、紫铜止水铜鼻子内浇沥青柱前，预先放置一根在沥青里煮透的麻丝。
在浇沥青柱的过程中，采取多次多层浇的方法，使沥青柱浇得比较密实，在浇沥青时速度要尽可能快，缩短层与层之间的间隔时间。
在止水铜片安装时应严格保证凹槽部位与伸缩缝位置一致，骑缝布置。
F、安装好的止水片应加以固定和保护；对止水附近的混凝土应采取可靠措施确保浇筑质量，防止形成渗漏通道。
安徽河海止水铜片有限公司是一家专业从事水利水电工程中止水的大型企业，我公司自70年代建立以来（公司历史改革：1983年建厂为集体社办企业名称为桐城市水利塑胶厂，2000年企业改制为桐城市水利塑胶制品有限公司，2014年现更名为：安徽河海止水安徽省专业从事水利工程的生产企业铜片有限公司），历经几十年的拼搏与发展河海止水铜片有限公司已经成为我国具有规模成套能力较强的止水材料制造与施工的生产制造基地。
止水铜片的焊接方法及焊接时存在的主要问题
⽌⽔铜⽚的焊接⽅法及焊接时存在的主要问题⼀、⽌⽔铜⽚焊接的⽅法1．⽓焊将铜⽌⽔接头对接，搭接接头和丁字接头尽量少采⽤。
⽓焊可采⽤两种焊丝，⼀种是含有脱氧元素的焊丝，如丝201、202；另⼀种是⼀般的紫铜丝和母材的切条，采⽤⽓剂301作助熔剂。
⽓焊紫铜时应采⽤中性焰。
2．⽌⽔铜带⼿⼯电弧焊采⽤紫铜焊条铜107，焊芯为紫铜（T2、T3）。
焊前应清理焊接处边缘。
焊件厚度⼤于4毫⽶时，焊前必须预热，预热温度⼀般在400~500左右。
⽤铜107焊条焊接，电源应采⽤直流反接。
焊接时应当⽤短弧，焊条不宜作横向摆动。
焊条作往复的直线运动，可以改善焊缝的成形。
长焊缝应采⽤逐步退焊法。
焊接速度应尽量快些。
多层焊时，必须彻底清除层间的熔渣。
焊接应在通风良好的场所进⾏，以防⽌铜中毒现象。
焊后应⽤平头锤敲击焊缝，消除应⼒和改善焊缝质量。
3．⼿⼯氩弧焊采⽤的焊丝有丝201(特制紫铜焊丝)和丝202，也采⽤紫铜丝，如T2。
焊前应对⼯件焊接边缘和焊丝表⾯的氧化膜、油等脏物都必须清理⼲净，避免产⽣⽓孔、夹渣等缺陷。
清理的⽅法有机械清理法和化学清理法。
对接接头板厚⼩于3毫⽶时，不开坡⼝；板厚为3～10毫⽶时，开V型坡⼝，坡⼝⾓度为60~70º；板厚⼤于10毫⽶时，开X型坡⼝，坡⼝⾓度为60~70º；为避免未焊透，⼀般不留钝边。
根据板厚和坡⼝尺⼨，对接接头的装配间隙在0.5～1.5毫⽶范围内选取。
铜⽌⽔⼿⼯氩弧焊，通常是采⽤直流正接，即钨极接负极。
为了消除⽓孔，保证焊缝根部可靠的熔合和焊透，必须提⾼焊接速度，减少氩⽓消耗量，并预热焊件。
板厚⼩于3毫⽶时，预热温度为150~300；板厚⼤于3毫⽶时，预热温度为350~500。
预热温度不宜过⾼，否则使焊接接头的机械性能降低。
还有紫铜的碳弧焊，碳弧焊使⽤的电极有碳精电极和⽯墨电极。
紫铜碳弧焊所⽤的焊丝和⽓焊时⼀样，也可⽤母材剪条，可⽤⽓焊紫铜的助熔剂，如⽓剂301等。
⼆、紫铜在焊接时存在的主要问题1．焊透性差，易变形紫铜的导热率在室温时⽐低碳钢约⼤8倍，在1000时要⼤10倍，使得焊接区不容易加热到熔点，致使母材难以熔化，填充⾦属和母材不能很好熔合，产⽣未焊透和未熔化现象。
铜板止水片的安装方法
铜板止水片的安装方法铜板止水片的安装方法主要包括以下步骤：1.利用卡具、托架等辅助设备，将止水铜片进行定位，防止止水铜片在混凝土浇筑过程中发生位移、变形等情况。
同时，按照设计位置，采用咬接、折叠、搭接等方式进行跨缝对中安装，搭接长度要保证在20mm以上。
2.在浇筑混凝土前，需要清理接缝表面，确保其干净、光滑和无油污。
如有需要，在接缝周围涂上适当的密封剂，以提供更好的密封效果。
3.将止水铜片谨慎地放置在接缝中，确保其完全覆盖整个接缝。
根据需要，可以使用工具轻轻按压或用橡胶锤轻敲止水片，使其更加紧密地嵌入接缝中。
4.在嵌好铜止水片后，要清理掉止水片安装过程中产生的杂物和残渣。
使用适当的工具将止水片的边缘修整整齐，以达到更好的密封效果。
5.止水铜片需利用托架、卡具等辅助设备定位，并按照设计位置跨缝对中安装。
如此，混凝土浇筑过程中，止水铜片才能确保不发生位移、变形等情况。
6.在施工过程中，应采取折叠、咬接以及搭接等方式进行安装。
注意搭接长度需≥20mm，咬接以及搭接也需严格采用双面焊。
只有在试验焊接样品提交给监理批准后，才能进行焊接。
7.止水铜片的“十字”接头和“T”接头在现场时，应严格控制焊接质量。
8.嵌在混凝土块中的止水片应防止变形、位移和撕裂，止水片应高出混凝土块表面不少于20厘米。
大仓面建筑中舱内伸缩缝处所采用的止水铜片，则需利用钢筋等配置将其固定住，使其不会因混凝土卸料与振捣发生位移。
9.密封铜片时，应严格保证凹槽位置与伸缩缝位置一致，并有间隙。
10.好的止水片要固定保护；止水带附近应采取可靠措施保证混凝土浇筑质量，防止形成渗漏通道。
以上信息仅供参考，如需了解更多信息，建议咨询专业人士或查阅相关书籍文献。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
止水片的安装?
A、止水片须按设计位置跨缝对中进行安装，并用托架、卡具定位，确保在混凝土浇筑过程中不产生变形或位移。
不允许有拉筋、钢筋或其它钢结构与止水相碰接。
?
B、止水铜片的衔接根据施工图的规定，采取折叠、咬接或搭接，搭接长度不应小于20mm，咬接或搭接应采取双面焊，焊工需考试合格，焊接作业必须在递交试焊样品报请监理人批准后方可施焊。
?
C、止水铜片的“十”字接头和“T”字形接头在现场加工时，应严格控制焊接质量。
?
D、已埋入先浇混凝土块体内的止水片，应采取措施防止其变形移位和撕裂破坏，且止水片必须高出先浇块表面以上不少于20cm。
大仓面浇筑中仓内伸缩缝止水片，应在混凝土浇筑前架设在预定位置上，并用钢筋等将其固定，不得因混凝土卸料或振捣发生移位。
在浇筑混凝土时，应清除止水片周围混凝土料中的大粒径骨料，并确保混凝土浇筑质量。
?
E、止水铜片安装时应严格保证凹槽部位与伸缩缝位置一致，骑缝布置。
埋入混凝土的两翼部分应与混凝土紧密结合，浇筑止水片附近混凝土时应辅以人工振捣密实，严禁混凝土出现蜂窝、狗洞和止水片翻折。
?
F、安装好的止水片应加以固定和保护；对止水附近的混凝土应采取可靠措施确保浇筑质量，防止形成渗漏通道。
?
工程需要止水紫铜片165m，单价约30-50元/米。
精心搜集整理，只为你的需要。
