家庭电路习题训练
家庭电路作图(含答案)
家庭电路作图（含答案）一.作图题（共30小题）1.综合作图-家庭电路：如图所示家庭电路，开关Sl控制吊灯L、L2和L3,电路中还有一个带有开关S2控制的插排，插排上的指示灯L在，断开时不发光，两个插孔均不能提供工作电压，而在闭合S2时指示灯L发光，两个插孔可以提供工作电压；但如果L损坏，闭合，时，两个插孔也能提供工作电压.用笔画线表示导线，将它们连入电路.2.房间内灯分别由入户门和床头两开关控制很方便，如图是其原理图，请将图中两只单刀双掷开关S> S?1和一盏螺丝口灯泡L连人家庭电路，要求Si、Sz都能控制灯L.火蝮Vi私的3.请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在光线很暗且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座.4.如图甲所示为一个带有发光二极管的单刀双掷开关，当灯亮时二极管不发光，当夜间关灯时二极管发光可用于指示开关的位置，请你在乙图中将开关和灯正确接在家庭电路当5.综合作图-家庭电路：如图所示家庭电路，开关Sl控制由3个灯泡组成的吊灯：阁楼上有一盏由“光控开关”和“声控开关”控制的电灯L, L只有在夜间且有声音时灯才亮，“光控开关”用“光敏”材料制成，它能在天黑时自动闭合，天亮时自动断开：“声控开关”利用“声敏”材料制成，它能在有人走动发出声音时闭合，无人走动时自动断开；电路中同时安装一个带有开关的插排，其中S?控制两孔插座、S3控制三孔插座.请用笔画线表示导线，将它们连入电路.___________________ ___ ____________ __ _______ 火线_______________________________________ _______________ —— ,- ---------- - ----------- - ------------------- T 企线々嚣《 S -8 3 ⅞r « τ4 ! :6 .根据安全用电原则，请将如图所示的各元件正确接入电路，其中开关只控制螺口灯泡，三孔插座 带保险盒.7 . (1)请将如图1所示元件，连接成符合安全用电要求的家庭电路.(2)如图2所示，请标出小磁针静止时的N 极与S 极.火找 ______________________________零线 ------------------------------地线厂 --------------------------- oK 城∏ 蠕口灯泡 三孔插座 _I I — 图1 图2 8 .完成如图家庭电路的连接.JL 心目草;8 @ 9 .声控开关在静音时处于断开状态，在接收到一定响度的声音时会自动闭合一段时间.某地下通道 两端的入口处各装有一个声控开关来控制同一盏螺纹灯泡，为确保行人不管从哪端进人，灯泡都能接 通电源发光.请按题意将图中的电路连接完整.----------------------------------- 火骏一 ： ------------- .. -零收 “启曲开*卜 j q 声控开英卜10 .小明常用的一个插线板，带有开关、保险丝和三孔插座.开关断开时插孔不能提供工作电压，闭 合时插孔能提供工作电压；如果接入的用电器电流过大，保险丝会熔断，停止提供工作电压.根据上 述现象，请在图甲中画出开关、保险丝和插孔的连接方式，并把插线板与电源线接通. 0 ⅛ 曲 u ⅛--------------------------------- 火线-------------------------------- 零线-------------------------------- 地线11 .居民楼的楼道里安装有声光控开关，天亮时光控开关自动断开，天黑时自动闭合；有人走动发出 声音时，声控开关自动闭合，无人时自动断开.请将图中“声控开关”、“光控开关”、“灯泡”用 笔画线代替导线正确连入电路，设计出只有夜间且有声音时灯才会亮的楼道灯自动控制电路，同时安 装一个不受开关控制的三孔插座.火线 --------------------------------------零线 --------------------------------------地线 -------------------------------------- ±ui」［≡］甚 ⅛- 插座 声控开关光控开关。
家庭电路练习题
家庭电路练习题1. 问题描述：家庭电路是我们日常生活中不可或缺的一部分。
为了更好地理解家庭电路的原理和应用，我们来进行一些有趣的练习。
以下是几个家庭电路练习题，希望你能够仔细思考并给出解答。
2. 练习题一：并联电路假设有两个电阻分别为R1 = 20 Ω 和R2 = 30 Ω 的电器，并联连接到一个电压为 U = 120 V 的电源上。
请回答以下问题：a) 计算总电阻 Rt。
b) 计算电流总强度 It。
c) 计算通过 R1 的电流强度 I1 和通过 R2 的电流强度 I2。
d) 计算通过 R1 的功率 P1 和通过 R2 的功率 P2。
e) 计算总功率 Pt。
3. 练习题二：串联电路现在考虑另外一个有两个电阻R3 = 50 Ω 和R4 = 40 Ω 的电器串联连接到相同电压 U = 120 V 的电源上。
请回答以下问题：a) 计算总电阻 Rt。
b) 计算电流总强度 It。
c) 计算通过 R3 的电流强度 I3 和通过 R4 的电流强度 I4。
d) 计算通过 R3 的功率 P3 和通过 R4 的功率 P4。
e) 计算总功率 Pt。
4. 练习题三：混合电路现在我们将并联电路和串联电路结合起来形成一个混合电路。
考虑电源电压为 U = 120 V，其中有一个并联电路，包含电阻R1 = 20 Ω 和R2 = 30 Ω；另外还有一个串联电路，包含电阻R3 = 50 Ω 和R4 = 40 Ω。
请回答以下问题：a) 计算整个混合电路的总电阻 Rt。
b) 计算整个混合电路的电流总强度 It。
c) 计算通过 R1、R2、R3 和 R4 的电流强度 I1，I2，I3 和 I4。
d) 计算通过 R1、R2、R3 和 R4 的功率 P1，P2，P3 和 P4。
e) 计算整个混合电路的总功率 Pt。
5. 结论：通过解答上述家庭电路练习题，我们可以更好地理解电路中的电阻、电流和功率之间的关系。
家庭电路是由各个电器组成的复杂网络，我们需要考虑串联和并联的情况，才能准确计算出总电阻、总电流和总功率。
(完整版)家庭电路习题(含答案)
家庭电路习题（含答案）一、单选题(本大题共5小题，共10.0分)1.三脚插头中与用电器金属外壳相连接的插脚比另外两个稍长，这样做是为了（）A.插入插座时，确保用电器外壳先接地B.插入插座更稳固C.有利于区分火线与零线插脚D.使插头的造型更美观2.家中的电灯、插座、电视机、电冰箱、洗衣机之间的连接方法（）A.都是串联的B.有并联的，也有串联的C.都是并联的D.条件不足，无法判定3.小明的妈妈将电热水器的插头插入插座中时，突然家里的电灯变暗了，过一会儿都熄灭了，小明分析其中的原因，正确的是（）A.总功率过大而造成空气开关跳闸了B.插座内原来有短路C.电热水器的插头内出现短路D.某盏电灯出现短路4.要在家庭电路中，添加新的大功率用电器（如空调等），下列可行的是（）A.在现有的照明电路中，只需将保险丝换成足够粗就行了B.在现有的照明电路中，只需将电能表和保险丝换成更大规格就行了C.在现有的照明电路中，须同时考虑电能表和保险丝的允许电流，还需考虑原电线的承受电流能力D.什么也不用考虑，再装上一个插座就行了5.家庭电路中用测电笔去试发现氖管发光，但灯不亮，其它用电器也不工作，保险丝也完好，可知（）A.零线某处开路B.灯丝断了C.火线断了D.短路了二、填空题(本大题共6小题，共12.0分)6.秀屿地区家用照明电路电压为______ V，对人体安全电压为不高于______ V．7.家庭电路中的电视、电冰箱和电灯是______ 联的，控制电灯的开关与该电灯是______ 联的．8.家庭电路中“超负荷”是指电路中______ 过大．出现上述情况时，电路中的熔断器或空气开关会自动切断电路．熔断器中的熔丝熔断的原理是电流的______ 效应．如图是空气开关的原理图，它切断电路则是利用了电流的______ 效应．9.家庭电路中电流过大的原因有两个，一是电路中用电器的______ 过大；二是______ ．10.安装家庭电路时，从进户线到用电器之间应有①保险盒、②总开关和③电能表，它们的排列顺序是______ 、______ 、保险盒．（选填“②”或“③”）11.现代社会离不开电．请写出以下家庭用电中的器材、设备．辩别零线和火线用______ ，记录电路消耗的电能用______ ，我国照明电路的电压是______ V．三、作图题(本大题共5小题，共25.0分)12.请在图中用笔画线代替导线将两个标有“PZ220-100”电灯和开关接入电路中，要求开关控制两个电灯，且灯正常工作．13.如图所示，请用笔画线表示导线，将插座、电灯和开关正确接入家庭电路中．14.根据安全用电的原则，将图中的元件连成电路．15.如图所示，在符合安全用电前提下，用笔画线代替导线将电灯、开关和插座接到电路中．16.如图所示是家中常见的带开关的二孔插座、三孔插座的插线板．请用笔画线代替导线把它接入家庭电路．四、计算题(本大题共3小题，共24.0分)17.图中各元件正确接入电路，其中开关只控制电灯．18.请将图中的家庭电路按安全用电要求连接完整．19.用笔画线代替导线，电灯和控制它的开关正确地接入图示中的家庭电路中．五、综合题(本大题共1小题，共10.0分)20.一本有关用电常识的书中，列出了白炽电灯（即普通家用电灯）的常见故障及检修方法，其中一项故障情况如下：故障现象可能原因检修方法灯泡不亮1．灯泡的灯丝断了换新灯泡2．灯头内的电线断了换新线并接好3．灯头、开关等处的接线松动，造成接触不良检查加固从电路的组成来看，上述故障现象的可能原因可以概括成一个，你想想这个原因是什么？家庭电路习题（含答案）【答案】1. A2. C3. A4. C5. A6. 220；367. 并；串8. 电流；热；磁9. 总功率；电路发生短路10. ③；②11. 测电笔；电能表；22012. 解：两盏灯是并联的，两盏灯有一个开关控制，开关接在干路上．火线首先过开关再入灯泡．如图所示：13. 解：首先辨别上面三根线地线、火线、零线．（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．故答案为：14. 解：（1）火线进开关，再接入灯泡的顶端金属点；零线直接进入灯泡的螺旋套．如图．（2）上孔接地线；左孔接零线；右孔接火线．如图．15. 解：首先辨别上面三根线地线、火线、零线：上面有熔丝的是火线，有接地符号的是地线，中间一根是零线．灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；安装三孔插座的方法：上孔接地线，左孔接零线，右孔接火线．如图所示：．16. 解：首先辨别上面三根线地线、火线、零线．（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．如图所示：17. 解：（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．（2）安装三孔插座的安全用电原则，上孔接地线；左孔接零线；右孔接火线．答案如下图：18. 解：电灯的接法：火线首先进入开关，再进入电灯顶端的金属点；零线直接接入电灯的螺旋套．如图：．19. 解：开关和灯泡应该串联连接，开关接灯泡顶部的接线柱，接电源的火线，确保开关断开时，灯泡不带电，灯泡的螺旋套接电源的零线．如图所示：20. 解：灯泡的灯丝断了，灯头内的电线断了以及灯头、开关等处的接线松动，造成接触不良都属于断路现象．故答案为：电路断路．【解析】1.解：接金属外壳的插脚比较长，当三脚插头插入三孔插座，金属外壳首先接地，防止用电器漏电时发生触电事故．故选A．接金属外壳的插脚比较长，当三脚插头插入三孔插座，金属外壳首先接地，如果用电器漏电，人体被地线短路，防止发生触电事故．如果接火线的插脚比较长，当三脚插头插入三孔插座，火线首先和用电器相连，如果用电器漏电，人体接触用电器会间接接触火线，会发生触电事故．金属外壳的用电器一定要使用三脚插头和三孔插座，这样使用更安全．2.解：家中的电灯、插座、电视机、电冰箱、洗衣机等电器设备都是首首相连、尾尾相连接在家庭电路火线与零线之间，使用时可以单独工作，互不影响，是并联关系．故选C．（1）各电路元件首尾顺次连接是串联，串联各电路元件相互影响；（2）各电路元件先首首相连、尾尾相连，然后再接入电路的连接方式是并联，并联的各电路元件互不影响．本题考查了电路元件连接方式的判断，知道串并联的概念，看各电路元件间是否相互影响是判断电路元件连接方式的关键．3.解：将电热水器的插头插入插座中时，突然家里的电灯变暗了，过一会儿都熄灭了，说明是总功率过大而造成的空气开关跳闸．故选A．空气开关“跳闸”是因为电路中电流过大．电路中电流过大有两种原因：一是电路中用电器的总功率过大，二是电路发生了短路．本题中是将电热水器插入插座，是总功率过大造成的．本题从空气开关跳闸的原因开始，利用顺藤摸瓜的方法，找出原因．思路：空气开关跳闸→电流过大→短路或用电器总功率过大，采用排除法，找出对应的原因．4.解：家庭电路中添加新的大功率用电器，由I=可知，会引起电路的电流过大，在现有的照明电路中，须同时考虑电能表和保险丝的允许电流，还需考虑原电线的承受电流能力，故ABD错、C正确．故选C．家庭电路中，短路或用电器的总功率过大，由I=可知，会引起电路的电流过大，要考虑保险丝、电能表和电线的承受能力，据此分析选项正误．本题考查了家庭安装大功率用电器应该做的一些事情，要从原理上搞清楚，避免因电流过大带来的危害．5.解：A、零线断了其它部分都相当于火线，测试时氖管会发光，室内的用电器不能工作，故A符合题意；B、灯丝断了，灯不亮，其它用电器仍工作，故B不符合题意；C、进户火线断路，用测电笔测试室内各处电路时，氖管都不会发光；故C不符合题意；D、若室内火线与零线短路，电路中的电流会很大，保险丝会烧断，故D不符合题意；故选A．用电器均不正常而保险丝未熔断，说明电路中干路上有断路，测电笔测试各处电路，氖管都发光，说明各点与火线是连通的，故只可能是零线断了．本题考查了用测电笔检修家庭电路的故障的方法．记住测电笔测试各处电路氖管都发光为零线断．6.解：秀屿地区家用照明电路电压为220V．人体安全电压是不高于36V．故答案为：220；36．照明电路的电压为220V；对人体安全电压是不高于36V．记住家庭电路电压、一节干电池电压、一个蓄电池电压、人体安全电压，是一道基础题目．7.解：因为家庭电路中各用电器之间既可以单独工作又互不影响，因此家庭电路中的电视、电冰箱、电灯之间的连接方式为并联；开关和开关控制的电灯之间是串联的．故答案为并；串．家庭电路中用电器和用电器之间是并联的，开关和开关控制的用电器之间是串联的．掌握家庭电路中各用电器之间是并联连接，以及开关和用电器之间之间是串联连接．8.解：（1）电线都有允许通过的最大电流值，如果电流超过允许通过的最大电流值，则电流会使电线发热引起火灾，这就是物理中所说的过载，也就是我们生活中所说的“超负荷”；（2）电流通过导体时电能转化成热，这种现象叫电流的热效应．熔断器中的熔丝就是保险丝，它之所以被熔断是由于电流过大，通过熔丝时产生的热量过多，使得熔丝的温度升高而被熔断，所以熔丝熔断是电流的热效应引起的；（3）通电导线周围存在磁场，这种现象叫电流的磁效应．由图可知，空气开关中有一个电磁铁（电磁铁的原理是电流的磁效应），当电流过大时，电磁铁会产生较强的磁性从而吸引衔铁，使开关断开，切断电路，所以空气开关切断电路是电流的磁效应引起的．故答案为：电流；热；磁．（1）电线“超负荷”是生活用语，它实际就是指物理中的过载，是由电路中电流过大引起的；（2）保险丝是用电阻率比较大、熔点比较低的铅锑合金制成的，当电路中电流过大时，保险丝产生的热量较多，温度升高能及时达到熔点而熔断；（3）空气开关是由电磁铁、衔铁、触点和弹簧组成的，当电路中电流过大时，电磁铁会产生较强的磁性从而吸引衔铁，则脱扣器将产生作用使脱扣机构中的锁钩脱开，于是主触点在弹簧的作用下被迅速分断．本题考查了学生对“超负荷”的认识以及对熔丝和空气开关原理的了解，它们都是物理知识在生活中的实际应用，要记住电流电流的热效应和磁效应．9.解：家庭电路中电流过大的原因有两个，一是电路中用电器的总功率过大；二是电路发生短路．故答案为：总功率；电路发生短路．家庭电路中电流过大的原因有两种，一是用电器短路，二是用电器总功率过大．本题考查学生对家庭电路故障的判断能力，相对比较简单，属于基础题．10.解：电能表的测量整个家庭消耗电能的多少，一定安装在最前面．总开关控制整个电路，为了检修电路比较方便，要安装的电能表的后面．电路中电流过大会熔断保险丝，为了更换保险丝比较方便，保险盒安装在总开关的后面．故答案为：③；②．电能表是测量家庭消耗电能多少的仪表，也防止一些人偷电，一定安装在家庭电路的最前端，并且在总开关的前面．检修电路时要断开开关，在电能表的后面要接入总开关．保险丝能在电路电流过大时，能自动切断电源．为了方便更换保险丝，保险盒一定要安装在总开关的后面．掌握家庭电路的各元件的作用和安装位置，使各元件正常使用，并且保证使用的安全性．11.解：辨别零线和火线用测电笔，接触火线时能亮，接触零线时不亮；记录电路消耗的电能用电能表；家庭电路中的电压是 220V．故答案为：测电笔；电能表；220．根据测电笔的作用、电能表的作用、家庭电路的电压的数值填写．本题考查了家庭电路的电压和测电笔、电能表的作用，是一道基础题．12.家庭电路中各用电器之间是并联的，开关同时控制两盏灯，开关要接在干路上，接在灯和火线之间．掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性．13.（1）灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性．14.（1）电灯的接法：火线首先接入开关，再接入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．掌握家庭电路中灯泡、开关、三孔插座、两孔插座、电能表、保险丝的接法．15.对于电灯接线的基本要求是：“火线零线并排走，零线直接进灯口，火线接在开关上，通过开关进灯头”．三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性．16.（1）灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性．17.（1）灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套．（2）三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性．18.电灯的接法：开关控制电灯时和电灯是串联的．火线首先进入开关，再进入电灯顶端的金属点；零线直接接入电灯的螺旋套．开关接在火线上，更换灯泡时断开开关安全．在家庭电路中，安装各个元件，不但考虑各元件能使用，更要考虑使用的安全性．19.先判断开关与灯泡的连接方式，然后再确定开关接灯泡的接线柱和接电源的火线还是零线，最后根据家庭电路的正确连接方法将灯泡和开关接入电路中．掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性．20.电路故障分为电路短路和电路断路．短路时，电路中有电流．断路时，电路中无电流．解决此类问题要结合电路的三种状态进行分析判断．。
《家庭电路》专题练习
《家庭电路》专题练习【练习1】如下是教室一个开关控制两个灯泡的简化图，将图连接完整。
【练习2】途途家的电路简化后如图所示，由该电路可知 ( )A. a线是零线，b线是火线B. 电能表是用来测量用电器总功率的C， 电路中的用电器都是并联在电路中的D、 三孔插座中上边的那个孔可以不接地【练习3】如图所示的甲、乙两个电路中，开关闭合后， 电线燃烧起来， 甲发生的原因是用电器的 过大，乙发生的原因是 。
【练习4】下列现象中，可能．引起家中的空气开关自动切断电路的是 ( )①插座中的两个线头相碰②开关中的两个线头相碰一③电路中增加了大功率的用电器④灯丝烧断A. ①②B.②③C. ②④D.①③【练习5】如图所示，当开关S闭合后，发现电灯L不亮，用试电笔测试a、b、c、d 各点，若出现下列情况时，判断电路的可能故障：(1) 试电笔只在a、d点发光: ;(2) 试电笔只在b点不发光： ；(3) 试电笔在a、b、c、d各点都发光:。
【练习6】如图所示，闭合开关S，发现灯L不亮，用测电笔接触M点时氖管发光，而接触N、Q点时氖管均不发光。
若仅有一处发生断路，则该处可能是( )A . 熔丝处B . P、 M 间某处C . M、 N 间某处D . N、Q 间某处【练习7】在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光。
若电路中只有一处故障，则故障可 能是 ( )A.零线上保险丝烧断B.火线上保险丝烧断C.灯丝烧断D . 插座短路、【练习8】如图所示是一条刚装好的家庭电路，在未装保险丝之前，有经验的电工师傅先把灯泡 L₀接在装保险盒的两个接线柱上，当只闭合S₁时，L₀正常发光；当只闭合S₁时，L₀不发光；当只闭合S₁时，L₀和L₁发光都偏暗。
则下列判断正确的是(四只灯泡的额定电压均为 220V) ( )A.灯泡 L₁所在支路正常B.灯泡L₁所在支路断路C.灯泡L₁所在支路短路D.装好保险丝，合上所有开关后，灯泡都能正 常发光【练习9】下列图示情况可能会发生触电事故的是 ( )A .甲、 乙B . 甲、 丙C.乙、 丙 D . 甲、 丁【练习10】如图所示，甲、乙两人站在干燥的木凳上，丙站在地上并与乙手拉手，上下两条裸露导线分别是照明电路的火线和零线，那么一定会触电的是( )A. 甲B. 乙、 丙C.甲、 丙 D . 甲、 乙、 丙。

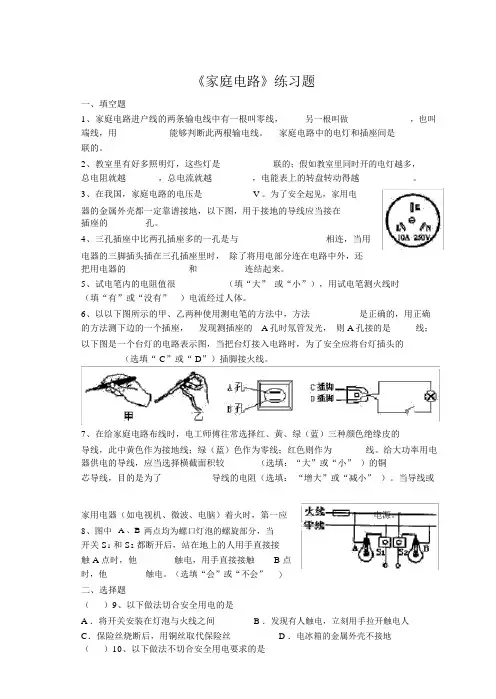

(完整word版)《家庭电路》练习题
《家庭电路》练习题一、填空题1、家庭电路进户线的两条输电线中有一根叫零线，另一根叫做___________，也叫端线，用__________ 能够判断此两根输电线。
家庭电路中的电灯和插座间是______联的。
2、教室里有好多照明灯，这些灯是_______ 联的；假如教室里同时开的电灯越多，总电阻就越 ______，总电流就越______，电能表上的转盘转动得越________。
3、在我国，家庭电路的电压是_______V 。
为了安全起见，家用电器的金属外壳都一定靠谱接地，以下图，用于接地的导线应当接在插座的 _______孔。
4、三孔插座中比两孔插座多的一孔是与______________相连，当用电器的三脚插头插在三孔插座里时，除了将用电部分连在电路中外，还把用电器的 ____________和 _________连结起来。
5、试电笔内的电阻值很________（填“大” 或“小”），用试电笔测火线时________（填“有”或“没有” ）电流经过人体。
6、以以下图所示的甲、乙两种使用测电笔的方法中，方法______是正确的，用正确的方法测下边的一个插座，发现测插座的 A 孔时氖管发光，则 A 孔接的是 ____线；以下图是一个台灯的电路表示图，当把台灯接入电路时，为了安全应将台灯插头的________（选填“ C”或“ D”）插脚接火线。
7、在给家庭电路布线时，电工师傅往常选择红、黄、绿（蓝）三种颜色绝缘皮的导线，此中黄色作为接地线；绿（蓝）色作为零线；红色则作为______线。
给大功率用电器供电的导线，应当选择横截面积较 ______（选填：“大”或“小” ）的铜芯导线，目的是为了________导线的电阻（选填：“增大”或“减小”）。
当导线或家用电器（如电视机、微波、电脑）着火时，第一应___________电源。
8、图中 A 、B两点均为螺口灯泡的螺旋部分，当开关 S1和 S2都断开后，站在地上的人用手直接接触 A 点时，他 _______触电，用手直接接触 B 点时，他 _______ 触电。
家庭电路与安全用电(专题训练)【九大题型】(解析版)
15.4家庭电路与安全用电（专题训练）【九大题型】【题型1家庭电路的组成与连接】 (1)【题型2测电笔的使用】 (6)【题型3插座的构造与工作方式】 (8)【题型4熔断器的作用及保险丝的选择方法】 (12)【题型5火线与零线】 (17)【题型6家庭电路的故障分析】 (19)【题型7家庭电路电流过大的原因】 (22)【题型8触电危害及常见的触电类型与预防】 (25)【题型9安全用电原则】 (28)【题型1家庭电路的组成与连接】1．（2023•天河区二模）两款光控开关k1和k2，当环境光线较暗时，k1闭合，k2断开；当环境光线较亮时，k1断开，k2闭合。
小明用其中一款开关控制小夜灯L；环境较暗时L亮，环境较亮时L灭，且L的亮和灭不影响开关通断。
下列连接方式符合用电安全且能实现以上功能的是（）A．B．C．D．【答案】C【分析】在家庭电路中，开关应接在用电器和火线之间；根据题意分析开关的和灯泡的连接方式，然后选出正确的电路图。
【解答】解：AB、在家庭电路中，开关应接在用电器和火线之间，B中闭合k2会短路，故AB错误；CD、根据题意可知，环境较暗时L亮，环境较亮时L灭，这说明环境较暗时，开关k1闭合，环境较亮时k2断开，所以灯泡与开关k1串联在电路中，故C正确、D错误。
故选：C。
2．（2023•南充）如图为某同学设计的部分家庭电路示意图，其中电器元件连接不正确的是（）A．带开关的灯泡B．双孔插座C．空气开关D．三孔插座【答案】A【分析】（1）空气开关相当于保险丝，应串联在干路中，（2）火线首先进入开关，然后进入灯泡顶端的金属点；零线直接进入螺旋套。
火线接在灯泡的顶端，在更换灯泡时，断开开关，切断火线，更安全；（3）两孔插座与其他用电器并联；（4）三孔插座与其他用电器并联，“左零右火上地线”。
【解答】解：A、开关应接在火线上，当开关断开时，能切断火线；若开关接在零线上，开关断开时，灯泡连接着火线，不安全；由图可知，电路中明显的错误是开关接在零线上了、灯泡接在火线上了，即开关和灯泡的连接错误，故A错误；B、由图知，两孔插座与其他用电器并联，接线是“左零右火”，连接正确，故B正确；C、空气开关相当于保险丝，应串联在干路中，连接正确，故C正确；D、三孔插座与其他用电器并联，接线是“左零右火上地线”，连接正确，故D正确。
家庭电路20题
家庭电路20题一．选择题（共20小题）1．小明晚上做作业时，把写字桌上的台灯插头插入插座，闭合台灯开关后，家中所有照明灯突然熄灭，检查发现总开关已跳闸，则故障可能是（）A．台灯插头处短路 B．插座处短路C．台灯灯泡处短路 D．台灯开关的两接线相碰2．小明同学寒假在家看电视时，为了取暖，便将一个电暖器拿出来．当他将插头插入插座中时，听到“叭”的一声，同时从插座中冒出一股黑烟，电视机和电灯也都熄灭了，这个现象首先会导致的结果是（）A．电视机烧坏了B．空气开关断开了C．电暖器烧坏了D．灯丝烧断了3．如图是新安装的照明电路，为检测电路是否存在故障，在保险丝处接入一个“220V 40W”的灯泡L0，当只闭合S、S1时，L0和L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光，由此可以确定（）A．L1灯头断路B．L2灯头短路C．L1灯头短路D．L2灯头断路4．小明想用台灯照明看书，他把台灯的插头插入插座后，当闭合开关时，家中所有的电灯立即全部熄灭．原因可能是（）A．插座处短路B．台灯的插头内短路C．台灯的开关内短路D．台灯的灯座内短路5．如图所示，一盏灯原来正常发光，后来突然熄灭，用测电笔接触b点时，氖管发光，接触c点时氖管仍然发光，则故障可能是（）A．灯丝断了B．开关断了C．零线某处断了D．保险丝断了6．小明同学闭合开关后，发现电灯不亮，他用试电笔测试图所示电路中的a、b、c、d四点，只有a点不发光，那么可能发生的故障是（）A．零线发生断路B．ab之间某处断路C．bc之间某处断路D．cd之间某处断路7．如图家庭电路的熔丝被熔断，为检查电路故障，断开总开关S，将额定电压为220V的灯泡L接在熔断器两端接线柱上，闭合总开关S，下列说法错误的是（）A．闭合支路开关，灯泡L和支路用电器串联B．只闭合支路开关S1，灯泡L和L1发光较暗，则L1所在支路正常C．只闭合支路开关S2，灯泡L正常发光，则电阻R所在支路正常D．只闭合支路开关S2，灯泡L不发光，则电阻R所在支路可能断路8．如图所示为居民家中某房间的电路，电灯L与电热壶均正常工作，在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，拔出电饭煲的插头，用测电笔分别测试三孔插座的左右两孔，氖管均发光，此时电路故障可能是（）A．插座短路B．CD间断路C．AB间断路D．电热壶短路9．小明把台灯插头插入插座，当他闭合台灯开关时，室内其他电灯全部熄灭．检查发现保险丝熔断．造成这一故障的原因可能是（）A．插座短路B．灯座短路C．插头短路D．开关短路10．下晚自习回家后，刻苦努力的小俊同学想用台灯照明继续看书学习．当他把台灯的插头插入插座后，闭合开关时，室内所有用电器全部停止工作，再用测电笔测双孔插座的两个孔时，氖管都不发光，则故障可能是（）A．插座短路B．灯座短路C．干路零线断路D．台灯灯丝熔断11．如图是小明同学家中的部分电路，他将电饭煲的插头插入电源的三孔插座，工作一段时间后，电饭煲和正在烧水的电热壶都不工作了，但电灯仍正常发光，拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别正确的插入插座的左、右孔，氖管均不能发光，则可以判断出电路的故障是（）A．电热壶所在电路的B、D两点间断路B．插座被短路C．电路的C、D两点间导线断路D．电路的A、B两点间导线断路12．某同学在家中更换台灯的灯泡时，先将一只灯泡插入灯座，灯泡正常发光，再将另一只灯泡插入该灯座的一瞬间，灯泡接口冒出火花，同时家中停电、保险丝烧断．其原因是（）A．灯丝断路B．灯泡的接头短路C．灯座短路D．灯座断路13．小李家中的电灯不亮，电冰箱等用电器也不工作，但检查保险丝没有熔断，用测电笔测试所有的导线接头及用电器时，测电笔氖管均发光，则他家的电路故障可能是（）A．入户电源线的某处火线和零线短路B．入户电源线的火线某处断路C．入户电源线的零线某处断路D．供电局停电14．学校教室内的电灯都是并联的，某天晚上若某盏灯突然坏了，以下说法中正确的是（）A．电路两端的电压减小了B．电路的总电阻变大了C．教室内的总电流变大了D．教室内电灯的总功率变大了15．关于家庭电路，下列说法正确的是（）A．电灯的开关装在火线或零线上都可以B．家庭电路中，大功率用电器必须使用三孔插座C．家用电器失火时，应先灭火，然后切断电源D．购买大功率用电器时，不用考虑电能表、保险丝等的承受能力16．关于家庭电路的说法不正确的是（）A．对人体安全的电压是不高于36VB．电灯的开关装在火线或零线上都可以C．使用测电笔可以辨别家庭电路中的火线和零线D．保险丝被烧断，可能是电路中使用了大功率用电器或出现了短路故障17．某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关，对此电路，下列说法正确的是（）A．火线上的保险丝应该改装到零线上B．甲处应装用电器，乙处应装开关C．当用电器功率增大时，通过保险丝的电流就增大D．当保险丝熔断后，可以用铜丝代替18．家庭电路中，空气开关的主要作用是（）A．保持电路的电压不变B．可以节省电能C．保证用电器功率不变D．当电路中电流过大时自动切断电路19．关于安全用电，下列说法或做法不正确的是（）A．多个大功率用电器同时用一个插座B．更换灯泡、搬动电器前应断开电源开关C．使用验电笔时，手指不能碰到笔尖金属体，以免触电D．保险装置、插座、导线、家用电器等达到使用寿命应及时更换20．下列关于安全用电的说法中不正确的是（）A．有金属外壳的用电器，外壳一定要接地B．有人触电时，应迅速切断电源C．使用测电笔时，手必须接触笔尾的金属体D．用湿抹布揩擦电器、插座等家庭电路20题参考答案一．选择题（共20小题）1．C；2．B；3．B；4．D；5．C；6．B；7．C；8．B；9．B；10．B；11．D；12．B；13．C；14．B；15．B；16．B；17．C；18．D；19．A；20．D；。
(完整word)家庭电路生活用电练习题及答案
家庭电路练习题一、选择题（1~9题为单选题,每题2分;10~15题为多选题）1．某家庭部分电路可简化成图3所示的情况,当灯泡、电视和台灯三个用电器均工作时，它们之间的连接方式是A．串联B．并联C．电视与台灯串联后再与灯泡并联D．灯泡与台灯串联后再与电视并联2。
3．如上图右甲所示为一个“一开三孔”开关（即一个开关和一个三孔插座连在一起),它连入电路如图4乙所示。
下列说法正确的是A．灯和插座是串联的 B．灯和插座是并联的C．开关只控制插座 D．开关同时控制灯和插座4涂涂同学根据家庭电路画了如图所示的电路图,其中包括插座1、插座2、电灯L和开关S,图中元件的接法画错了的是A、电灯LB、插座1C、插座2D、开关S5。
如右图是涂涂家庭电路，闭合开关,灯不亮。
用试电笔接触c点氖管不发光，接触d点氖管发光。
已知该电路有两处故障，则下列判断正确的是A、ac间断路、bd间断路B、ac间断路、eb间断路C、ac间断路、cd间短路D、eb间断路、cd间短路6．下图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障.小明学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡。
当只闭合S、S1时，L0和L1都呈暗红色;当只闭合S、S2时，L0正常发光,L2不发光。
由此可以确定A．L1灯头断路 B．L1灯头短路C．L2灯头短路 D．L2灯头断路7．涂涂同学家在供电线路中安装了漏电保护器,铭牌上写着右表中的一些数据，以下几种说法正确的是A．漏电电流大于30mA，保护器会在0。
1s之内切断电源B．漏电持续时间超过0.1s时保护器才能动作C．当漏电电流达到15mA时就能起到保护作用D．只有当进户电压大于220V或漏电电流大于20A时，才能起到保护作用8。
若在你家中三孔插座中间的孔没有接地，将会发生的现象是（ )A．插座因耗电增加而烧毁 B．这孔接地是为了更好的让家用电器散热C．家用电器不能正常工作 D．人接触家用电器外壳时有可能发生触电事故9.电热水壶是我们熟悉的家用电器，如图所示从电热水壶的结构和使用来看，它涉及到很多物理知识。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
24.判断右图中的三个螺口灯泡和开关 连接是否正确，如果不对，那么又
错在哪里？
实用文档
25.(2004·甘肃)用笔画线将图中的三 孔插座、开关、螺口灯泡等未接好的元 件的导线连接好。
实用文档
26.某家庭用的壁灯上有两只白炽灯，用一 只开关控制其通断．在下图中连接好电路。
实用文档
27.(03·扬州) 将图中两只单刀双掷开关S1、 S2和一盏螺丝口灯泡L连入家庭电路，要求S1、 S2都能控制灯L．
实用文档
12.小明想在家里安装一盏照明灯，图9 是他设计电路，请你帮他在图9中的虚线 框内填入开关和电灯的符号。小明请电 工师傅正确安装完毕，闭合开关，电灯 不亮。电工师傅用试电笔分别测试电灯 两接线处和插座的两孔时，试电笔的氖 管都发光，则电路的故障为
实用文档
13.某有的楼道照明灯使用声、 光控开关，其原理是：光控开关在黑暗时闭 合，声控开关在有一定响度的声音时闭合， 图2中能实现只在黑暗且有一定响度的声音时 灯才能亮的电路原理图正确的是
实用文档
10.电工师傅常用一只标有“220V 40W”的灯 泡L0（检验灯泡）取代保险丝来检查照明电路中每 个支路情况，当只闭合S、S1时L0不亮；当只闭合 S、S2时，L0和L2都呈暗红色；当只闭合S、S3时， L0正常发光。由此可以判断（ ）
A．L1所在的支路短路 B．L2所在的支路断路
C．火L线3所在的S 支路L短0 路 D．各支路均完好
220V 零线
S1
S2
S3
L 实用文档 1
L2
L3
11.甲图是家庭电路中常用的插座， 其中A孔应接___线，B孔应接___线， C孔应接___线．乙图是某同学连接的 两个家庭电路，其中正确的是____.
15.用笔画线表示导线，把如图2所示的引出 线a、b、c、d、e 、f正确连入电路.
16.闭合开关S后，发现L不亮，且熔丝没有 熔断，某同学用测电笔测试灯头两根线C、D， 发现这两处都使测电笔发光，再用测电笔测 试火线A和零线 B时，尽管在测火线A时能发 光，在测零线B时不发光，可以判定故障是 A.火线和零线短路 B.电灯L短路 C.电线AC段某处断路 D.电线BD段某处断路
19.某家庭电路，已有两盏电灯正 常发光，如果再使用一个电熨斗，
A 则该电路的 （ ） D A、总电流变大
B、总电压变大
C、总电阻变大
D、总功率变大
20.电路中电流过大的原因是（ 短）路或 （ 用电器的总）功率过大
21.家庭电路中引起保险丝熔断
的原因是（ D）
A、保险丝太粗不合格 B、
所有用电器同时工作 C、
图，通电后发现不能正常工作，以下几个
A 措施中可能引起危险的是(
)
A.拆掉灯丙，将两条导线连在一起
B.拆掉插座甲，将两条导线连在一起
C.拆掉开关S3，将两条导线连在一起 D.拆掉开关S2，将两条导线连在一起
14.随着人民生活水平的提高，家用电器不断
C 增多，为了安全用电，以下措施正确的是
A.照明电路保险丝应安装在地线上 B.在现有照明电路中，增加用电器时只需换 上足够粗的保险丝即可 C.在现有照明电路中，增加用电器时一定要 同时考虑电能表、输电线和保险丝承受能力 D.在现有的照明电路中，增加用电器时只需 将电能表和保险丝换成允许电流足够大就可 以了
实用文档
28.如图—4请根据用电安全的原则，将电 灯、控制电灯的开关、熔断器及插座正确 接入家庭电路。
实用文档
7.小勇晚上开灯时发现灯不亮，他用测 电 笔 测 试 ， 如 图 4 所 示 ， A、B、C 三 点 都能使氖管发光，只有D点氖管不发光， 则可以判断出故障是 A火线和零线短路 B灯泡断路 C灯泡短路 D导线CD某处断开
实用文档
8.小明晚上在书房做功课，把台灯插 头插入书桌边的插座，闭合台灯开关， 发现家里的空气开关“跳闸”。造成 这一现象的原因可能是 ( ) A．台灯的灯丝断了 B．台灯内部短路 C．台灯的功率过大 D．插座与台灯插头接触不良
D
17.在家庭电路里，下列哪种情况
不会造成触电事故( C)
A.人站在地上，一只手接触火线 B.人站在地上，两只手同时接触火 线 C.人站在地上，两只手同时接触零 线 D.人站在绝缘的木梯上，一只手接 触火线，另一只手接触零线
18.在检修电路时，我们经常使用测电 笔.如图所示是测电笔结构示意图，其中 还缺少一个元件，请你在图中把它画出 来，并标出该元件的名称.
一定是短路造成的
D、
可能接入了大功率电热器
22.家庭电路中保险丝断了，以
下原因不可能的是（ ）B
A家庭中用电器的功率过大 B拉线开关中的两根导线头相 碰 C保险丝的规格不合适， 熔断电流太小 D插头中的两根导线头相碰
23.下面一幅图中有五种情况，请问这 五种情况中有哪些会触电？（凳子
是绝缘的）
实用文档
3、3.6度=_____千瓦时=_____焦
4、家庭电路中的火线和零线可以用 ________来鉴别，能够使氖管发光的一 根导线是_____。
5、若用户的熔丝盒内安装的是额定 电流为2.5安的熔丝，则该户的各种 家用电器的功率总和不应超过_____瓦， 才能够长期正常地工作。
6、一只额定电流为3安电能表，最多 能够安装“220V，25W”电灯____ 盏， 1度电能够供两盏“220V，40W”的 电灯正常工作_____时。
实用文档
一.判断题
1.家庭用的熔丝是由电阻率大、熔点高的铅 锑合金制成
2．在电器设备的金属外壳上接上零线，能防 止因设备漏电而造成触电事故
3.只要有电流通过人体，就一定发生触电
4.发现有人触电时，应迅速使触电人脱离电 源，立即用正确的人工呼吸法进行现场抢救
2、家庭电路中电能表的作用是_____， 闸刀开关的作用是_______________，安 装进户线应先接到_____上。
