房产测绘作业流程
房产测量测绘工程的过程及要点分析
房产测量测绘工程的过程及要点分析房产测量测绘工程是为了获取房产的详细信息，进行规划设计、施工监测、房屋买卖以及土地规划等方面的需要而进行的测量工作。
该工程的过程主要包括勘察准备、测量测绘、数据处理和质量检查等阶段，下面将对各阶段的要点进行分析。
勘察准备阶段：在进行房产测量测绘工程之前，首先需要进行充分的勘察和准备工作。
具体包括以下要点：1.了解相关法规和政策：熟悉相关的法律法规和政策，确保测量工作的合法性和符合要求。
2.确定测量目的：明确需要测量的内容和目的，例如测量房屋的面积、尺寸和位置等。
3.准备测量仪器和设备：根据测量目的选择合适的仪器和设备，并进行校准和准备。
4.了解测量现场：了解测量现场的地形地貌和特点，为后续的测量工作做好准备。
5.制定测量方案：根据测量目的和现场情况制定详细的测量方案，包括测量方法和流程等。
数据处理阶段：在测量测绘阶段完成后，需要对测量数据进行进一步的处理和分析。
具体包括以下要点：1.数据验证和校正：对测量数据进行验证和校正，确保数据的准确性和合理性。
2.数据分析和整合：根据测量目的和要求，对测量数据进行分析和整合，以得出有效的结论和结果。
3.数据可视化和表达：通过图像、表格和报告等方式将数据进行可视化和表达，以便于使用和交流。
4.数据管理和存档：对处理后的数据进行管理和存档，确保数据的安全性和可追溯性。
质量检查阶段：在整个测量测绘工程完成后，需要进行质量检查以确保工作的质量和准确性。
具体包括以下要点：1.检查数据的准确性和完整性：对测量数据进行检查，确保数据的准确性和完整性。
2.检查测量成果的合格性：对测绘成果进行检查，确保成果符合要求并满足使用的需要。
3.进行质量评估和审查：对整个测量测绘工程进行质量评估和审查，以确保工程质量可控和合格。
总结：房产测量测绘工程是一个复杂而重要的工程，涉及到多个阶段和复杂的工序。
在每个阶段都需要进行详细的准备工作和严格的质量控制，以确保测量结果的准确性和可靠性。

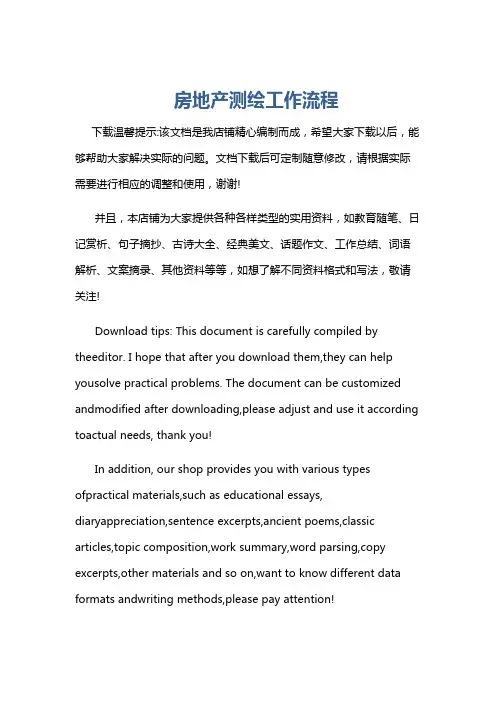

房地产测绘工作流程
房地产测绘工作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!**房地产测绘工作流程**一、前期准备阶段。
在正式开展房地产测绘工作之前，要做好充足的准备。
房产测绘作业说明
房产测绘作业说明一、背景介绍房产测绘是指对房地产进行准确测量和绘制，以获取房地产的准确地理信息和空间数据。
该作业是为了满足房地产开发、土地规划、房产交易等需求而进行的工作。
本文将详细介绍房产测绘作业的步骤和要求。
二、作业步骤1.前期准备在进行房产测绘前，需要收集相关资料，包括房地产的所有权证、土地规划图、建设工程图纸等。
同时，还需要准备测绘仪器和工具，如全站仪、经纬仪、测绘绳等。
2.测量在实际测量过程中，需要按照事先制定的测量方案进行操作。
首先，根据测绘要求，确定测量控制点，并进行测量标志的设置。
然后，利用测量仪器进行距离测量、角度测量和高程测量等，获取房地产的空间数据。
3.数据处理测量完成后，需要对所得数据进行处理。
首先，进行数据的检查和筛选，排除异常数据和误差。
然后，进行数据的计算和分析，包括坐标计算、坐标转换、形状分析等。
最后，生成测绘结果和图件。
4.绘图根据数据处理的结果，可以进行房地产的绘图工作。
绘图要求包括图件的比例、图幅大小、图件的标注和注记等。
绘图过程中，需要注意图件的准确性和美观性，保证图件能够清晰地表达房地产的地理信息和空间关系。
5.质量控制在测绘作业中，质量控制是非常重要的环节。
需要对测量、数据处理和绘图等环节进行质量检查，确保测绘结果的准确性和可靠性。
同时，还需要遵守测绘规范和标准，确保测绘作业符合相关要求。
三、作业要求1.准确性：房产测绘作业需要保证测量数据的准确性和可靠性，确保测绘结果能够满足相关需求。
2.规范性：在测绘作业中，需要遵守测绘规范和标准，确保测绘作业符合相关要求。
3.专业性：房产测绘是一项专业的工作，需要具备相关的知识和技能。
测绘人员应具备扎实的测量基础和丰富的实践经验。
4.保密性：房产测绘作业涉及到房地产的地理信息和空间数据，需要保护相关信息的安全性和保密性。
四、总结房产测绘作业是一项重要而复杂的工作，需要测绘人员具备扎实的专业知识和技能。
在进行作业时，需要严格按照测绘要求和规范进行操作，确保测绘结果的准确性和可靠性。

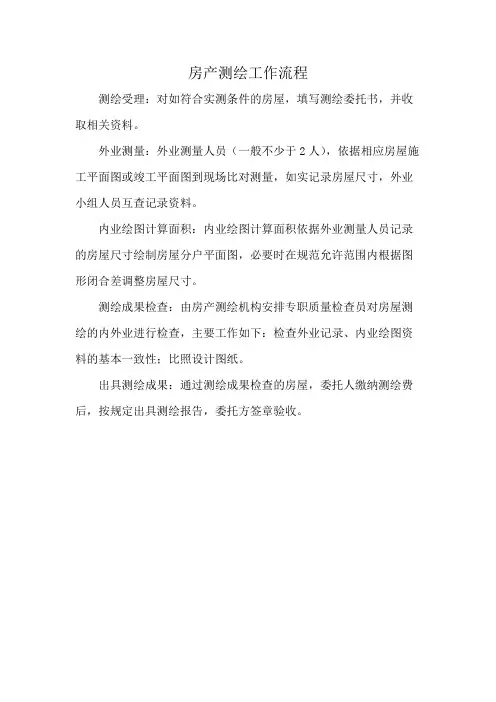

房产测绘工作流程
房产测绘工作流程
测绘受理：对如符合实测条件的房屋，填写测绘委托书，并收取相关资料。
外业测量：外业测量人员（一般不少于2人），依据相应房屋施工平面图或竣工平面图到现场比对测量，如实记录房屋尺寸，外业小组人员互查记录资料。
内业绘图计算面积：内业绘图计算面积依据外业测量人员记录的房屋尺寸绘制房屋分户平面图，必要时在规范允许范围内根据图形闭合差调整房屋尺寸。
测绘成果检查：由房产测绘机构安排专职质量检查员对房屋测绘的内外业进行检查，主要工作如下：检查外业记录、内业绘图资料的基本一致性；比照设计图纸。
出具测绘成果：通过测绘成果检查的房屋，委托人缴纳测绘费后，按规定出具测绘报告，委托方签章验收。
房屋测绘作业实施方案
房屋测绘作业实施方案一、背景介绍。
房屋测绘是指对房屋进行测量、绘图和记录，以获取房屋的准确位置、形状和结构等信息的过程。
在房地产开发、土地规划、建筑设计等领域，房屋测绘是十分重要的环节。
本文档旨在制定一套房屋测绘作业的实施方案，以确保测绘工作的准确性和高效性。
二、测绘前准备。
1. 确定测绘范围，在进行房屋测绘之前，需要明确测绘的具体范围，包括房屋的外部轮廓、内部结构等。
2. 准备测绘工具，根据测绘范围的不同，选择合适的测绘工具，如测量仪器、绘图工具等。
3. 获取必要许可，在进行测绘作业时，需确保已经获得相关部门的测绘许可，遵守法律法规。
三、测绘实施步骤。
1. 实地勘测，由专业测绘人员进行实地勘测工作，测量房屋的外部轮廓、建筑高度、地面高程等信息。
2. 内部测量，根据实地勘测的结果，进入房屋内部进行测量，包括房间面积、墙体厚度、结构布局等。
3. 数据处理，将测绘获得的数据进行处理和整理，确保数据的准确性和完整性。
4. 绘图制作，根据处理后的数据，进行绘图工作，绘制出符合标准的房屋测绘图纸。
四、质量控制。
1. 定期检查，对测绘作业中的关键步骤进行定期检查，确保测绘数据的准确性。
2. 质量评估，对测绘结果进行质量评估，发现问题及时进行修正和改进。
3. 团队培训，定期对测绘人员进行专业培训，提高其测绘技术水平和质量意识。
五、安全保障。
1. 安全防护，在进行房屋测绘作业时，严格遵守安全操作规程，做好相关防护工作，确保测绘人员的安全。
2. 应急预案，制定房屋测绘作业的应急预案，应对突发情况，保障测绘作业的顺利进行。
六、总结。
通过以上实施方案的制定和执行，可以有效保障房屋测绘作业的准确性和高效性，为房地产开发、土地规划、建筑设计等领域提供可靠的测绘数据支持。
同时，也能够提高测绘人员的专业水平和安全意识，为测绘作业的持续发展奠定良好基础。
以上即为房屋测绘作业实施方案的内容，希望能够得到各位的认可和支持，谢谢！。

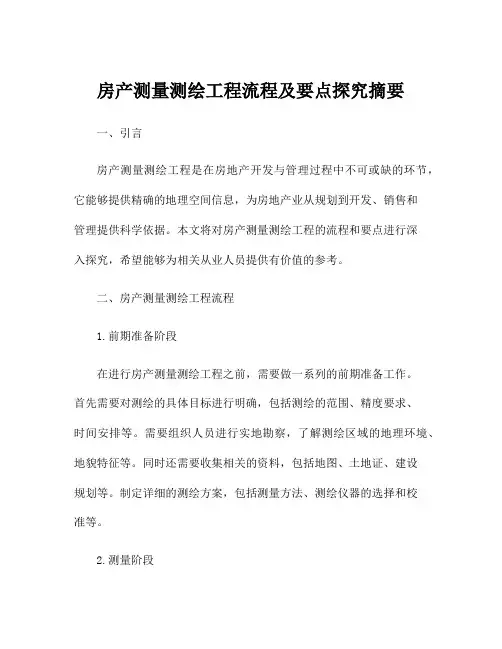

房产测量测绘工程流程及要点探究摘要
房产测量测绘工程流程及要点探究摘要一、引言房产测量测绘工程是在房地产开发与管理过程中不可或缺的环节，它能够提供精确的地理空间信息，为房地产业从规划到开发、销售和管理提供科学依据。
本文将对房产测量测绘工程的流程和要点进行深入探究，希望能够为相关从业人员提供有价值的参考。
二、房产测量测绘工程流程1.前期准备阶段在进行房产测量测绘工程之前，需要做一系列的前期准备工作。
首先需要对测绘的具体目标进行明确，包括测绘的范围、精度要求、时间安排等。
需要组织人员进行实地勘察，了解测绘区域的地理环境、地貌特征等。
同时还需要收集相关的资料，包括地图、土地证、建设规划等。
制定详细的测绘方案，包括测量方法、测绘仪器的选择和校准等。
2.测量阶段测量是房产测量测绘工程的核心环节，其准确性和可靠性直接影响着后续的数据处理和成果展示。
测量可以分为地面测量和空中测量两个部分。
地面测量是指通过实地测量和观测，获取房产区域的具体地理信息。
常用的测量方法包括全站仪测量、GNSS测量等。
在地面测量过程中，需要注意测量地点的选择、测量角度的精确控制以及仪器的精确校准。
空中测量则主要是通过航空摄影测量的方法获取房产区域的空间信息。
其中最常见的方法是采用无人机进行航拍测量。
通过高清相机和航空精密测量设备的应用，可以获取到较为精确的三维坐标和表面形状数据。
3.数据处理阶段数据处理是将测量所得的原始数据进行整理、清理和处理的过程。
主要包括图像处理、数据加密和地理信息系统（GIS）的构建。
图像处理是将航拍和地面测量所得的图像进行处理，包括去噪、图像增强、几何校正等。
数据加密则是对测量数据进行编码和加密，保证数据的安全性和完整性。
GIS的构建是将测绘数据与地理环境进行关联，建立起地理数据库，以便后续的分析和展示。
4.成果展示阶段成果展示是房产测量测绘工程的最终目的，通过可视化的方式呈现测绘数据和地理信息的结果。
常见的成果展示形式包括二维平面图、三维模型和实景漫游等。
房产测量测绘工程的流程及要点分析
房产测量测绘工程的流程及要点分析发布时间：2021-08-26T14:48:53.740Z 来源：《工程管理前沿》2021年7卷第4月第12期作者：李想武爽[导读] 房产测量测绘工程关系着建筑工程的质量和安全，准确的房产测量测绘工程不仅促进了房产行业的发展，而且能够保障购买者的合法权益不受侵害。
李想1武爽21.身份证号码：37010419891205****2.2.身份证号码：37010519960702****摘要：房产测量测绘工程关系着建筑工程的质量和安全，准确的房产测量测绘工程不仅促进了房产行业的发展，而且能够保障购买者的合法权益不受侵害。
国家如果想提高房地产的质量和安全，就必须重视房产测量测绘工程。
本文主要阐释了房产测量测绘的内容、原因、运行流程和要点，希望对于我国的房产测量测绘工程发展有一定的借鉴价值。
关键词：房产；测量测绘工程；流程；要点；分析中图分类号： TU198 文献标识码：A1房产测量测绘的主要内容房产测绘是专业测绘中一个很具特点的分支。
它主要是针对房屋以及与之相关的土地进行测绘，也就是说房产测绘是运用一系列专业的技术、设备和手段来测定房屋、土地及房地产的自然状况、位置等的一项技术。
它的具体内容主要包含房产的平面控制测量、房地产的调查、房产要素的测量、房地产图纸绘制等工作。
在实际的测绘过程中，我们应该以当地的规划建设方向和侧重目标为导向，采取与之相匹配的的测绘方式并进行有效控制，并保证经过测量绘制的图纸准确直观地反映该地区的所绘制房产的特点和布局结构。
尤其是在选用比例尺时候，要合理选用比例尺的大小，保证房产中的具体建筑物的密度大小合适，便于后期施工建设。
在测绘过程中，通过对房产的基本参数进行测量，将所得的数据有效录入相关的信息管理系统，对房产的信息进行整合和更新，为拆迁部门的工作提供了数据参考。
我们所进行的测绘在一定程度上体现了房产的相关信息，但是它的数据不是一成不变的，所以需要不停的迭代更新，为房地产的发展提供实时的数据分析。
房产测绘作业流程图
房产测绘作业流程概述：1.1房产测绘概念房产测绘定义：房产测绘主要是指通过测量和调查工作来确定城镇房屋的位置、权属、界线、质量、数量和现状等，并以文字、数据及图件表示出来的工作。
通常也称为房产测量。
房产测绘的目的：房产测绘的目的是为房产产权、产籍管理、房地产开发利用、交易、征收税费及城镇规划建设等提供数据和资料。
房产测绘作用：房产测绘作用就是采集和表述房屋以及房屋用地的有关信息，为房地产管理，尤其是为房屋的产权、产籍管理提供准确可靠的成果资料。
同时也为房地产开发、征收税费、城镇规划以及市政工程的建设和管理提供必不可少的基础资料。
1）法律方面作用；2）财政经济方面作用；3）社会服务方面作用；4）测绘服务方面作用；1.2 房产测绘容与方法按现行房产测量规，房产测绘的基本容包括：房产平面控制测量；房产调查；房产要素测量；房产图绘制；房产面积测算；变更测量；成果资料的检查与验收；房产测绘成果包括：房产薄册、房产数据和房产图集。
房产测绘作业流程：市的房产测绘分为预售登记测绘（预测）、产权登记测绘（实测）、房产图测绘和分户图测绘，现简要说明一下这几个业务的作业流程。
（一）、预售登记测绘顾名思义，预售登记测绘就是在房子没建或是还未建成时，开发商为了回笼资金提前售房而进行的测绘工作，其主要目的是办理预售许可证。
开发商依据测绘单位出具的房屋预售测绘成果报告在市建委办理预售许可证，之后就可以预售房屋了。
作业流程：搜集如下资料：（1）、规划批准后的设计蓝图和电子图，主要包括建筑专业的平面图、立面图、剖面图以及楼梯、墙体、坡道等部位的详图；（2）、开发单位的营业执照、组织机构代码；（3）、施工图设计文件审查报告及通知单；（4）、建筑工程规划许可证及其附件、附图；（验原件，留复印件）；（5）、人防部门批准或备案的人防建设方案；（6）、中华人民国国有土地使用证；2. 依据规划批准后的设计图，依据房产测量规国标和市地方标准，对房屋的特征信息进行图上采集计算：（1）、组织作业组相关人员联合审图，找出图中的问题以及本项目重点和难点，如有无层高不够2.20米的地方，有无坡屋顶，屋顶结构为何，飘窗是否落地，阳台是否封闭，有无空间，人防围、环形坡道界定，环形坡道有无计算面积有争议的地方；垂拔如何处理、设计蓝图与规划许可证相关容是否相符、经济指标如何指定等等；（2）、提出问题后，找出解决办法，然后依据电子图对房屋的特征信息进行图上采集计算：把外墙面积线、套部分和分摊部分全部框出，并标注套面积、阳台面积、分摊面积以及各个部位的尺寸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
房产测绘作业流程
概述：
1.1房产测绘概念
房产测绘定义：房产测绘主要是指通过测量和调查工作来确定城镇房
屋的位置、权属、界线、质量、数量和现状等，并以文字、数据及图
件表示出来的工作。
通常也称为房产测量。
房产测绘的目的：房产测绘的目的是为房产产权、产籍管理、房地产
开发利用、交易、征收税费及城镇规划建设等提供数据和资料。
房产测绘作用：房产测绘作用就是采集和表述房屋以及房屋用地的有
关信息，为房地产管理，尤其是为房屋的产权、产籍管理提供准确可
靠的成果资料。
同时也为房地产开发、征收税费、城镇规划以及市政
工程的建设和管理提供必不可少的基础资料。
1）法律方面作用；
2）财政经济方面作用；
3）社会服务方面作用；
4）测绘服务方面作用；
1.2 房产测绘内容与方法
按现行房产测量规范，房产测绘的基本内容包括：房产平面控制测量；
房产调查；房产要素测量；房产图绘制；房产面积测算；变更测量；成果资料的检查与验收；房产测绘成果包括：房产薄册、房产数据和房产图集。
房产测绘作业流程：
北京市的房产测绘分为预售登记测绘（预测）、产权登记测绘（实测）、房产图测绘和分户图测绘，现简要说明一下这几个业务的作业流程。
（一）、预售登记测绘
顾名思义，预售登记测绘就是在房子没建或是还未建成时，开发商为了回笼资金提前售房而进行的测绘工作，其主要目的是办理预售许可证。
开发商依据测绘单位出具的房屋预售测绘成果报告在市建委办理预售许可证，之后就可以预售房屋了。
作业流程：
搜集如下资料：
（1）、规划批准后的设计蓝图和电子图，主要包括建筑专业的平面图、立面图、剖面图以及楼梯、墙体、坡道等部位的详图；
（2）、开发单位的营业执照、组织机构代码；
（3）、施工图设计文件审查报告及通知单；
（4）、建筑工程规划许可证及其附件、附图；（验原件，留复印件）；（5）、人防部门批准或备案的人防建设方案；
（6）、中华人民共和国国有土地使用证；
2. 依据规划批准后的设计图，依据房产测量规范国标和北京市地方标准，对房屋的特征信息进行图上采集计算：
（1）、组织作业组内相关人员联合审图，找出图中的问题以及本项目重点和难点，如有无层高不够2.20米的地方，有无坡屋顶，屋顶结构为何，飘窗是否落地，阳台是否封闭，有无空间，人防范围、环形坡道界定，环形坡道有无计算面积有争议的地方；垂拔如何处理、设计蓝图与规划许可证相关内容是否相符、经济指标如何指定等等；
（2）、提出问题后，找出解决办法，然后依据电子图对房屋的特征信息进行图上采集计算：把外墙面积线、套内部分和分摊部分全部框出，并标注套内
面积、阳台面积、分摊面积以及各个部位的尺寸。
在框图的过程中要注意，蓝图和电子版是否一致，建筑图的平面、里面、剖面是否一致，并且做到随时发现问题，随时解决问题。
3. 指定分摊办法：
（1）、与开发商和设计部门进行沟通，了解各个设备间的服务范围，了解开发商的分摊意图以及期望的得房率和销售面积；
（2）、仔细审查规划许可证的附件和附图，了解各部位的经济指标和产权关系，弄清楚哪些是市政的、哪些是定向转移的、哪些是专有的，以及各个部位的用途和功能区。
（3）、对整个项目的图纸和规划许可证有整体把握后，指定本项目的分摊办法，并大致计算各楼的得房率，不符合开发商要求的可以适当调节分摊办法。
最后制定各楼的分摊说明和分摊彩图；
4．填填表器：
依据甲方提供的资料、框图成果、分摊办法依次做CitoRS和房屋面积测算成果数据生产系统，注意不要漏填、错填；
5. 组内检查（一级检查），在全面自检、互检的基础上，由作业队的专职或
兼职监察人员对作业成果进行检查；
6. 单位检查（二级检查），在一级检查的基础上，由房产测绘的质量检查机
构或专职检查人员进行最终检查；
7. 单位验收，各级检查验收过程中发现的问题，应做好记录，并提出处理意
见；二级检查验收工作完成后应分别填写检查验收报告。
8．整理资料、打印成果报告，成果上传备案；
9. 保证备案成果及原始资料和过程资料的齐全性，并做到全部归档。
（二）、产权登记测绘
房屋竣工前，需要测绘单位出具符合规划许可的房屋建筑面积报告，房屋竣工后，开发商要交房以及业主要办理房屋产权证，这些都需要测绘单位对房屋现状进行现状测量，提供一个准确的面积数据，就是我们所说的实测。
实测面积是业主补交房价款的依据，是交物业费和取暖费的依据，也是缴纳契税和印花税的依据，更是业主真正拥有房屋所有权面积的体现。
作业流程：
现场踏勘
一般来说，房屋做好外保温以及房屋门窗都安装完毕后就可以进场实测，现场踏勘的主要目的就是查看现场状况是否符合测量条件，了解项目是否精装修，以及与开发商沟通进场事宜。
2、搜集相关资料
（1）、规划批准后的设计蓝图和电子图，主要包括建筑专业的平面图、立面图、剖面图以及楼梯、墙体、坡道等部位的详图；
（2）、开发单位的营业执照、组织机构代码；
（3）、建筑工程规划许可证及其附件、附图；（验原件，留复印件）；（4）、实预测楼号对照表；
（5）、人防工程施工图备案通知单复印件；
（6）、中华人民共和国国有土地使用证及宗地界址点坐标成果表复印件；（7）、北京市门楼牌编号证明信复印件；
（8）、建设工程竣工验收合格证明复印件（建设、施工、监理、设计单位四方的工程质量竣工验收证明；单体建筑300平方米以上或者投资30万元以上）；
（9）、房屋预售测绘报告书；
（10）、预售合同所附共有部分建筑面积分摊说明复印件；
（11）、建设工程竣工测量成果报告书；
3、现场实测
（1）、现场踏勘符合实测条件后就可以进行实测。
作业队相关人员制定测量计划，分配好组（一般两人一组）。
（2）、作业队组织相关人员审查蓝图、电子版图以及预测报告，了解各个楼栋的基本情况，找出其中的重点和难点，如有无层高不够2.20米的地方，有无坡屋顶，屋顶结构为何，飘窗是否落地，阳台是否封闭，某些阳台是否有顶盖，有无空间，人防范围、环形坡道界定，环形坡道有无计算面积有争议的地方等等；找出问题后，提出解决办法，如有必要到现场实际解决。
根据电子版图制作外业测量草图，草图上要标注房屋的北方向、项目名称、项目坐落、仪器编号、净高、结构类型、层次、测量人、记录人、测量日期等信
息；
（3）、到达现场后，全体作业人员要佩戴安全帽，注意施工现场是否安全，在确保安全的情况下开始进行测量工作；
（4）、首先，记录人员要拿手中的草图与现场的楼栋情况进行核实，包括楼栋的外形是否相符、楼号是否一致、楼栋的层次是否一致，阳台的封闭情况、飘窗的落地情况等；然后，测量首层外围尺寸，检查楼栋的外轮廓与设计是否一致；接着，进入楼内测量。
要求：（
A）边测边检查所测部位的形状、尺寸是否和设计图中相同；（B）所有部位均要测到，在测全必要尺寸的同时还要测出检核尺寸；（C）所测尺寸要满足在没有电子图的情况下也能计算出各个部位的建筑面积。
最后，用相机拍摄现场房屋照片。
4、调尺：
依据外业测量草图进行调尺，尽量不参照电子图，全部按照草图中记录的数据及对现场的印象进行画图，调尺过程中如发现有错尺、漏尺，必须及时到现场进行核实。
调尺结果必须与预测报告进行对照，包括各部位面积、形状、阳台个数、阳台封闭情况等。
如发现有问题必须进行核实，以保证成果的正确性。
5、填填表器
依据甲方提供的资料、框图成果、分摊办法依次做CitoRS和房屋面积测算成果数据生产系统，注意不要漏填、错填；
6. 组内检查（一级检查），在全面自检、互检的基础上，由作业队的专职或兼职监察人员对作业成果进行检查；
7. 单位检查（二级检查），在一级检查的基础上，由房产测绘的质量检查机构或专职检查人员进行最终检查；
8. 单位验收，各级检查验收过程中发现的问题，应做好记录，并提出处理意见；二级检查验收工作完成后应分别填写检查验收报告。
9．整理资料、打印成果报告，成果上传备案；
10. 保证备案成果及原始资料和过程资料的齐全性，并做到全部归档。
说明：以上2、3、4项可同时进行。
（三）、房产图测绘
房产图绘制是在产权登记测绘的基础上，进行的大产权证图表的测绘工作，其成果是办理大产权的最基本资料，与产权登记测绘同时备案，同时存档。
绘制大产权图时要严格按照房产图图式的标准绘制。
（四）分户图测绘
分户图测绘是在产权登记测绘及房产图测绘备案结束之后，进行的分户图测绘工作，包括房屋平面图和房屋登记表。
其成果是办理小产权的基本资料，无需到市测绘所备案。
